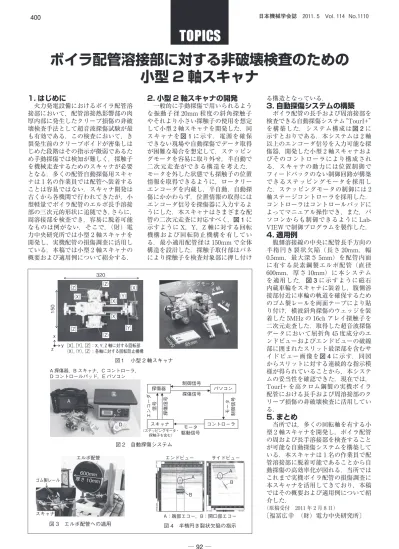

ボイラ配管溶接部に対する非破壊検査のための 小型 2 軸スキャナ

1. はじめに

 火力発電設備におけるボイラ配管溶 接部において,配管溶接熱影響部の肉 厚内部に発生したクリープ損傷の非破 壊検査手法として超音波探傷試験が最 も有効である.この検査において,き 裂発生前のクリープボイドが密集しは じめた段階はその指示が微弱であるた め手動探傷では検知が難しく,探触子 を機械走査するためのスキャナが必要 となる.多くの配管自動探傷用スキャ ナは 1 名の作業員では配管へ装着する ことは容易ではない.スキャナ開発は 古くから各機関で行われてきたが,小 型軽量でボイラ配管のエルボ長手溶接 部の三次元的形状に追随でき,さらに,

周溶接部を検査でき,容易に脱着可能 なものは例がない.そこで,(財)電 力中央研究所では小型 2 軸スキャナを 開発し,実機配管の損傷調査に活用し ている.本稿では小型 2 軸スキャナの 概要および適用例について紹介する.

2. 小型 2 軸スキャナの開発

 一般的に手動探傷で用いられるよう な振動子径 20mm 程度の斜角探触子 やそれより小さい探触子の使用を想定 して小型 2 軸スキャナを開発した.同 スキャナを図 1に示す.電源を確保 できない現場や自動探傷でデータ取得 が困難な場合を想定して,ステッピン グモータを容易に取り外せ,半自動で 二次元走査ができる構造を考えた.

モータを外した状態でも探触子の位置 情報を取得できるように,ロータリー エンコーダを内蔵し,半自動,自動探 傷にかかわらず,位置情報の取得には エンコーダ信号を探傷器に入力するよ うにした.本スキャナはさまざまな配 管の二次元走査に対応すべく,図 1に 示すように X,Y,Z 軸に対する回転 機構および回転防止機構を有してい る.最小適用配管径は 150mm で全体 構造を設計した.探触子取付部はバネ により探触子を検査対象部に押し付け

る構造となっている.

3. 自動探傷システムの構築

 ボイラ配管の長手および周溶接部を 検査できる自動探傷システム“TourI+”

を構築した.システム構成は図 2に 示すとおりである.本システムは 2 軸 以上のエンコーダ信号を入力可能な探 傷器,開発した小型 2 軸スキャナおよ びそのコントローラにより構成され る.スキャナの動力には位置制御で フィードバックのない制御回路が構築 できるステッピングモータを採用し た.ステッピングモータの制御には 2 軸ステージコントローラを採用した.

コントローラはコントロールパッドに よってマニュアル操作でき,また,パ ソコンからも制御できるように Lab- VIEW で制御プログラムを製作した.

4. 適用例

 腹側溶接線の中央に配管長手方向の 半楕円き裂状欠陥(長さ 20mm,幅 0.5mm,最大深さ 5mm)を配管内面 に有する炭素鋼製エルボ配管(直径 600mm,厚さ 10mm)に本システム を適用した.図 3に示すように磁石 内蔵車輪をスキャナに装着し,腹側溶 接部付近に車輪の軌道を確保するため のゴム製レールを両面テープにより貼 り付け,横波斜角探傷のウェッジを装 着した 5MHz の 16ch アレイ探触子を 二次元走査した.取得した超音波探傷 データにおいて屈折角 45 度成分のエ ンドビューおよびエンドビューの破線 部に囲まれたスリット最深部を含むサ イドビュー画像を図 4に示す.同図 からスリットに対する連続的な指示模 様が得られていることから,本システ ムの妥当性を確認できた.現在では,

TourI+ を高クロム鋼製の実機ボイラ 配管における長手および周溶接部のク リープ損傷の非破壊検査に活用してい る.

5. まとめ

 当所では,多くの回転軸を有する小 型 2 軸スキャナを開発し,ボイラ配管 の周および長手溶接部を検査すること が可能な自動探傷システムを構築して いる.本スキャナは 1 名の作業員で配 管溶接部に脱着可能であることから自 動探傷の高効率化が図れる.当所では これまで実機ボイラ配管の損傷調査に 本スキャナを活用してきており,本稿 ではその概要および適用例について紹 介した.

(原稿受付 2011 年 2 月 8 日)

〔福冨広幸 (財)電力中央研究所〕

図1 小型 2 軸スキャナ

ステッピングモータ X 軸

Y 軸

150

320

x

z y [X],[Y],[Z]:X,Y,Z 軸に対する回転部

(X),(Y),(Z):各軸に対する回転防止機構

[Z]

[Z]

[X]

[X]

[Y]

[X]

54mm 85mm

(X)

(Z)

(Z)

(Y)

A

B

C D E

E 探傷器

スキャナ コントローラ

パソコン

エンコーダ 信号 探傷信号

モータ 駆動信号

モータ 制御信号 制御信号

A 探傷器,B スキャナ,C コントローラ,

D コントロールパッド,E パソコン

探傷信号

(ステッピングモータ・

探触子を含む)

図 2 自動探傷システム エルボ配管

600mm 厚さ 10mm

スキャナ ゴム製レール

図 3 エルボ配管への適用

エンドビュー サイドビュー

A

B

A B

A:端部エコー,B:開口部エコー 図 4 半楕円き裂状欠陥の指示

400 日本機械学会誌 2011. 5 Vol. 114 No.1110

─ 92 ─
