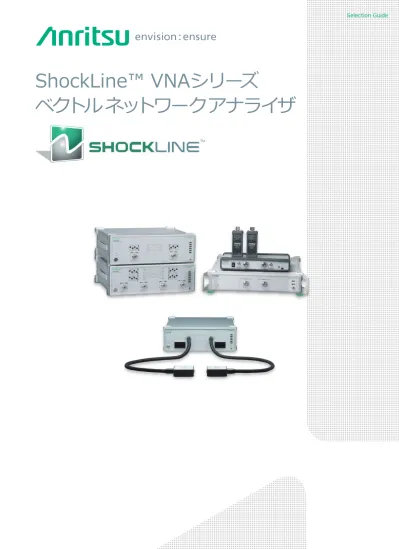

Selection Guide
ShockLine™ VNAシリーズ
ShockLine™ VNAシリーズは、パッシブデバイス試験を行うエンジニアリング、製造、教育などの分野でお役に立てるシンプルで経済的
な高性能ベクトルネットワークアナライザです。
MMICのNLTL（Nonlinear Transmission Line）技術により、低コストおよびダイナミックレンジの拡大、直線性、測定精度の向上、高い校
正の安定度を実現しました。
ShockLine™ VNAシリーズ ベクトルネットワークアナライザ
周波数オプション ダイナミックレンジ 掃引スピード 補正後の方向性 MS46121B 1-ポートUSB VNA 40MHz～4GHz 150kHz～6GHz N/A 120μs/point（代表値） 42dB（代表値） MS46122B コンパクトUSB VNA 1MHz～8GHz 1MHz～20GHz 1MHz～43.5GHz >100dB 130μs/point（代表値） ≥42dB、1MHz～10GHz ≥36dB、10GHz～30GHz ≥30dB、30GHz～40GHz MS46322B 2-ポート VNA 1MHz～8GHz 1MHz～20GHz 1MHz～43.5GHz >100dB 130μs/point（代表値） ≥42dB、1MHz～10GHz ≥36dB、10GHz～30GHz ≥30dB、30GHz～40GHz MS46522B/524B 2/4-ポート VNA 50kHz～8.5GHz 50kHz～20GHz 50kHz～43.5GHz 140dB@2GHz 117dB@20GHz 120dB@40GHz 30μs/point ≥42dB、300kHz～<10GHz ≥36dB、10GHz～20GHz ≥32dB、20GHz～30GHz ≥30dB、30GHz～43.5GHz MS46522B-082 2-ポート VNA 55GHz～92GHz 120dB、60GHz～90GHz（代表値） 30μs/point ≥27dB、60GHz～90GHzシンプル、経済的、高性能
3
アプリケーションと対応機種
アプリケーション 1ポート USB VNAMS46121B MS46122B/MS46322B2ポート VNA 2ポート VNAMS46522B 4ポート VNAMS46524B アンテナ試験 ・反射減衰量・帯域幅・インピーダンス ○ ○ ○ ○ コネクタ/ケーブル試験 ・挿入損失・位相・反射減衰量 △ VNA （オプション021） 2台で S21（振幅のみ）可能 ○ ○ ○ 差動高速伝送路/コネクタ試験 ・挿入損失・クロストーク・反射減衰量 × SDD（反射）のみ△ SDD（反射）のみ△ ○ RF/マイクロ波 パッシブコンポーネント試験 ・フィルタ、カップラ、 ・ディプレクサ、サーキュレータ × ○ ○ ○ 多ポート、差動コンポーネント試験 ○ アクティブデバイス試験 ・パワーアンプ × ▲＊2 △ ＊1 パワー掃引機能あり △ ＊1 パワー掃引機能あり TDR測定 （オプション002 タイムドメイン） △ S11 （シングルエンド）のみ ○ S11、S22、SDD（差動） S11、S22、SDD（差動）○ ○ S11、S22、S33、S44、 SD1D1、SD2D2（差動） シグナルインテグリティ解析 （オプション022 アドバンスドタイムドメイン） × × ○ ○ ケーブル障害検出 （オプション002 タイムドメイン） （標準）○ ○ ○ ○ 材料測定アプリ （キーコム社：測定治具 + 解析ソフトに対応） ○ ○ ○ ○ ワイヤレス電力/伝送アプリ（kQ積、ηmax測定） ○ ○ ○ 変調器（E/O）、受光器（O/E）アプリ × ○ ○ ○ ＊1：オプションでバイアスティー、ダイレクトアクセスループの追加が可能 ＊2：Lowパワー設定で小信号での特製評価は可能
ShockLine™ VNAシリーズ
ShockLine™ VNAシリーズ ベクトルネットワークアナライザ
品名/形名 対応周波数範囲 備 考 50kHz 1MHz 50MHz 1GHz 10GHz 25GHz 50GHz 75GHz 100GHz 1-ポート USB MS46121Bシリーズ 40MHz～4GHz 150kHz～6GHz 2-ポート USB MS46122Bシリーズ 1MHz～8GHz 1MHz～20GHz 1MHz～43.5GHz Economy 2-ポート MS46322Bシリーズ 1MHz～8GHz 1MHz～20GHz 1MHz～43.5GHz Performance 2/4-ポート MS46522Bシリーズ/ MS46524Bシリーズ 50kHz～8.5GHz 50kHz～20GHz 50kHz～43.5GHz Performance 2-ポート MS46522B-082 55GHz～92GHz主な性能と機能
MS46121B MS46122B MS46322B MS46522B/524B MS46522B-082 周波数範囲 40MHz～4GHz
150kHz～6GHz 1MHz～8、20、43.5GHz 1MHz～8、20、43.5GHz 50kHz～8.5、20、43.5GHz 55GHz～92GHz ポート数 1-port 2-port 2-port 2-port/4-port 2-port ダイナミックレンジ @10Hz IFBW 150kHz～6GHz：80dB（代表値） ＊ 2台のMS46121A オプ ション021をUSBハブ を用いて接続。 外部リファレンス、 スカラ正規化をOn、 ＠30Hz IFBW 1MHz～10MHz： 85dB、105dB（代表値） >10MHz～8GHz： 100dB、115dB（代表値） >8GHz～43.5GHz： 100dB、110dB（代表値） 1MHz～10MHz： 85dB、105dB（代表値） >10MHz～8GHz： 100dB、115dB（代表値） >8GHz～43.5GHz： 100dB、110dB（代表値） 100MHz～2GHz： ≥140dB >2GHz～4GHz： ≥137dB >4GHz～6GHz： ≥130dB >6GHz～8GHz： ≥128dB >8GHz～8.5GHz： ≥120dB >8.5GHz～25GHz： ≥117dB >25GHz～40GHz： ≥120dB 60GHz～90GHz： ≥120dB（代表値） トレースノイズ （RMS、100Hz IFBW） 0.02dB 1MHz～<20MHz：0.03dB （0.005dB、代表値） 20MHz～43.5GHz： 0.006dB （0.0001dB、代表値） 1MHz～<20MHz： 0.03dB （0.005dB、代表値） 20MHz～43.5GHz： 0.006dB （0.0001dB、代表値） >1GHz～25GHz： 0.003dB （0.002dB、代表値） >25GHz～40GHz： 0.004dB （0.002dB、代表値） 0.04dB（代表値） ポート出力パワー 150kHz～23.2MHz： –5dBm >23.2MHz～4GHz： 3dBm >4GHz～6GHz： –5dBm 1MHz～43.5GHz： –20dBm 1MHz～8GHz： 5dBm >8GHz～43.5GHz： –3dBm 1MHz～43.5GHz： –20dBm 1MHz～8GHz： 5dBm >8GHz～43.5GHz： –3dBm 300kHz～6GHz： –30～+15dBm >6GHz～8GHz： –30～+12dBm >8GHz～8.5GHz： –30～+10dBm >8.5GHz～40GHz： –30～+7dBm 60GHz～<61GHz： –50～–10dBm 61GHz～<68.6GHz： –50～–6dBm 68.6GHz～<85GHz： –50～0dBm 85GHz～<88.8GHz： –50～–3dBm 88.8GHz～<90GHz： –50～–10dBm 方向性（補正後） 42dB（代表値） 1MHz～10GHz：≥42dB >10GHz～30GHz： ≥36dB >30GHz～43.5GHz： ≥30dB 1MHz～10GHz：≥42dB >10GHz～30GHz： ≥36dB >30GHz～43.5GHz： ≥30dB ≥42dB、 300kHz～<10GHz ≥36dB、10GHz～20GHz ≥32dB、20GHz～30GHz ≥30dB、 30GHz～43.5GHz 60～90GHz：27dB 測定スピード（代表値）
（@widest IFBW） 120μs/point（代表値） 130μs/point（代表値） 130μs/point（代表値） 30μs/point 30μs/point 掃引タイプ 周波数： リニア、ログCW、 セグメント 周波数： リニア、ログ、CW、セグメント 周波数： リニア、ログ、CW、セグメント 周波数： リニア、ログ、CW、セグメント パワー：リニア 周波数： リニア、ログ、 CW、セグメント パワー：リニア 最大データポイント数 20,001 16,001 16,001 20,001 20,001 校正手法 SOL、SSL、SSS、 SmartCal SOLT、SOLR、SSLT、SSST、LRL/LRM、 WG、Microstrip、 AutoCal/SmartCal、 Thru Update SOLT、SOLR、SSLT、 SSST、LRL/LRM、 WG、Microstrip、 AutoCal/SmartCal、 Thru Update SOLT、SOLR、SSLT、 SSST、LRL/LRM、 WG、Microstrip、 AutoCal/SmartCal、 Thru Update SOLT、SOLR、SSLT、 SSST、LRL/LRM、 WG、Microstrip、 Thru Update エンベディング/ デ・エンベディング 〇 〇Multiple Networks/ Extraction utilityを含む 〇 Multiple Networks/ Extraction utilityを含む 〇 Multiple Networks/ Extraction utilityを含む 〇 Multiple Networks/ Extraction utilityを含む 周波数オフセット ○ マーカ統計機能 平均、最大値、最小値、 標準偏差 平均、最大値、最小値、標準偏差 平均、最大値、最小値、標準偏差 平均、最大値、最小値、標準偏差 平均、最大値、最小値、標準偏差 Pass/Failテスト ○ ○ ○ ○ ○
リモート制御 USB USB LAN LAN LAN
プログラミング IVI-C、LabView、 LabWindows、C#、.NET、 MATLAB、Python34 IVI-C、LabView、 LabWindows、C#、.NET、 MATLAB、Python34 IVI-C、LabView、 LabWindows、C#、.NET、 MATLAB、Python34 IVI-C、LabView、 LabWindows、C#、.NET、 MATLAB、Python34 IVI-C、LabView、 LabWindows、C#、.NET、 MATLAB、Python34 主なオプション ローパスタイムドメイン バンドパスモード（標準） 伝送測定機能 タイムドメイン ラックマウント（標準） タイムドメインラックマウント タイムドメイン アドバンスドタイムドメイン ダイレクトアクセスループ バイアステｨー ラックマウント タイムドメイン アドバンスドタイムドメイン ラックマウント
ShockLine™ VNAシリーズ
5
マイクロUSBコネクタ 外部 10MHz リファレンス入力 ステータスLED
ShockLine™ 1 port USB VNA
1ポート USB ベクトルネットワークアナライザ MS46121B
周波範囲：40MHz～4GHz、150kHz～6GHz主な特長
• 150kHzから6GHzの周波数オプションを備えた1ポート ベクトルネットワークアナライザ
• 1台のPCで複数のMS46121Bを制御可能、並列測定によるスループットの向上
• 非常にコンパクトなパッケージでDUTへの直接接続が可能
• 対向（双方向）または多ポート（一方向）構成の伝送振幅測定
• 内部に測定データが保存されないため高機密性
• 標準のタイムゲート付きバンドパス・タイムドメイン機能により、簡単で高速な障害位置検査
MS46121Bは、40MHz～4GHzと150kHz～6GHzの2つの周波数オプションを選択できる、PC制御の1ポートUSBベクトルネットワー
クアナライザです。MS46121Bは、非常に小型で直接被測定物と接続でき、低コストで省スペースな1ポート測定ソリューションを提供
します。
MS46121Bは、エンジニアリング、製造、教育でのRFおよびマイクロ波のアプリケーションを目的としています。パッシブデバイス・テ
ストアプリケーションに適しており、120µ秒/点の測定速度と±0.5dB（–6dB 代表値）の測定精度を持っています。
非常にコンパクトなMS46121Bは、ユーザが供給するPCからUSB経由で制御されます。最大16の独立したMS46121Bを同じコンピュー
タでShockLine™ ソフトウェアから並列して操作できます。従来のベクトルネットワークアナライザ 1 台とスイッチを使用したテスト
ソリューションに比べてスループットを向上させ、1ポート・デバイスの真の並列マルチサイト・テストを可能にします。オプション 021
の追加により、複数のMS46121B間の伝送測定（振幅のみ）ができるようになります。ShockLine™ VNAシリーズは、ユーザデータの記憶
装置がなく機密データの削除が不要です。低コスト、省スペース、優れた性能および並列動作の組み合わせは、マルチサイト・テストが望
まれるパッシブ1ポートデバイスのテストアプリケーションにMS46121Bは適しています。
PC制御の小型 1ポート ベクトルネットワークアナライザ
小型・軽量
ShockLine™ ソフトウェア により、1 台の PC から最 大 16 台の
MS46121Bを制御できます。
デバイスに直接接続
伝送測定機能（振幅のみ）
（オプション021）
複数の MS46121B を使用してアンテナファクタやフィルタの応
答など伝送振幅測定ができます。
最大4台の制御が可能で組合わせは、
対向：1 ⇔ 2、3 ⇔ 4（双方向2つのペア）
多ポート：1 ⇒ 2、3、4（一方向）
推奨外部PC構成とオペレーティングシステム オペレーティングシステムWindows® 7、8、8.1、10（32bitまたは64bit）CPU Intel® Core™ i5-6300Uプロセッサー、RAM 4GB、ディスク120GB
DirectX Windows Display Driver Model（WDDM）
フィルタの応答およびリターンロス測定例 アンテナ ファクタ測定例 36mm 52mm 168mm ポート コネクタ N（ｍ） デバイス チャネル1 S21 & S11 チャネル2S12 & S22 Board1 アンテナ 1 アンテナ 2 アンテナ 3 アンテナ 4 Board2 アンテナ 1 アンテナ 2 アンテナ 3 アンテナ 4 Board3 アンテナ 1 アンテナ 2 アンテナ 3 アンテナ 4 USB ケーブル
ShockLine™ Conpact USB VNA
コンパクト USB ベクトルネットワークアナライザ MS46122B
周波数範囲：1MHz～8/20/43.5GHz世界初の1MHz～43.5GHz 小型VNAシリーズ
デバッグや手動テスト アプリケーションにパワフルな測定機能
同じPC上からShockLine™ ソフトウェアをSCPIコマンドやCIVI-Cドライバを介して、LabView、LabWindows、MATLAB、C#などで
制御できます。
推奨外部PC構成とオペレーティングシステム オペレーティングシステムWindows® 7、8、8.1、10（32bitまたは64bit）CPU Intel® Core™ i5-6300Uプロセッサー、RAM 4GB、ディスク120GB
DirectX Windows Display Driver Model（WDDM）
主な特長
• コストパフォーマンスに優れた43.5GHzまでの小型ベクトルネットワークアナライザは、世界初のシリーズ
• 外部コンピュータの処理能力と機能を活用したPC制御
• 測定ベンチとラックスペースを有効に活用できるコンパクトな高さ1Uパッケージ
• 内部にデータ保存されないためセキュア用途でのデータ削除が不要
• タイムゲート付きタイムドメインオプションで簡単で高速な障害位置検査
MS46122Bは、1MHzから8/20/43.5GHzの3つの周波数範囲を備えたPC制御のコンパクトUSBベクトルネットワークアナライザです。
ShockLine™ VNAシリーズのオンチップVNA技術をベースにしており、簡素化されたVNA内部のアーキテクチャにより高周波数帯にお
いてコストの削減と測定の精度と再現性の改善を実現しました。
MS46122Bは、エンジニアリング、製造、教育でのRFおよびマイクロ波の用途を目的とした低価格のフル 2ポートのベクトルネットワー
クアナライザです。デバイス試験やさまざまなアプリケーションに適しており、130µ秒/点の測定速度と100dBを超えるダイナミック
レンジを持っています。
MS46122Bは、非常にコンパクトな1U筐体にパッケージ化されており、外部PCでShockLine™ VNAシリーズと同じグラフィカル･ユー
ザインタフェース（GUI）ソフトウェアを実行してUSB経由で制御します。このShockLine™ VNAシリーズは、ボード上にはデータ保存用
メモリを持っていないセキュアな構造となっています。低コスト、省スペース、そして優れた性能のMS46122Bは、性能と省スペースが望
まれるパッシブデバイス試験用途に適しています。
Driver ソフトウェア ハードウェア Your Program ShockLineSWLocal PC USB Device
MS46121B MS46122B
USB Device
Socket （localhost） VNAのＳパラ測定 アプリケーション
アンテナ共振周波数測定アプリケーション例 137mm 316mm 61mm 198mm 61mm 328mm
7
ShockLine™ 2 port Economy VNA
2ポート ベクトルネットワークアナライザ MS46322B
周波数範囲：1MHz～8/20/43.5GHz
製造現場向き2Uサイズとコンパクトで低コスト、フル2ポートのRF/マイクロ波ベクトルネットワークアナライザ
• 自動測定用に不要なディスプレイやキーバッドを削除 • 最大16,001のデータポイント • 最大16測定チャンネルと16トレース主な特長
• RFおよびマイクロ波デバイスの試験に適しています
• 高速な掃引速度と広いダイナミックレンジ
• 優れた補正後の方向性
• タイムゲート付きタイムドメインオプションで簡単で高速な障害域検査
• LANインタフェースによるリモート制御
• ShockLine™ VNAシリーズ共通のGUIおよびSCPIインタフェース
• モニタ、キーボードおよびマウスを容易にUSBポートに接続
• ラックスペースの効率的な使用に小型の２Uサイズ
MS46322Bは、1MHzから8/20/43.5GHzまでの周波数範囲を備えたエコノミベクトルネットワークアナライザです。登録商標された
ShockLine™ VNAシリーズのオンチップVNA技術をベースにしており、簡素化されたVNA内部のアーキテクチャにより高周波数帯にお
いてコストの削減と測定の精度と再現性の改善を実現しました。
MS46322Bは、コンパクトな２ U筐体サイズに設計された2ポートVNAです。 130µ秒/点の測定速度と40GHzまで100dBを超えるダ
イナミックレンジにより、さまざまなパッシブデバイス試験用途で威力を発揮します。省スペースでリモート制御ができるため、テスト
システムのラックに簡単に搭載できます。MS46322Bは、SCPIコマンドプログラムに互換があり、多くのプログラミング環境でソフトウェ
アドライバのサポートができます。生産ラインの環境でリモート制御を行う場合にはLANを使用します。
MS46322Bは、外部にタッチスクリーンを有したモニタ、キーボードおよびマウス（別売）を使用することにより、グラフィカルなユーザ
インタフェースで操作ができ、生産ラインにおけるパッシブデバイスの手動測定ができます。また、自動試験の環境でのソフトウェアの
開発やトラブルシューティングも簡単に行えます。
外部モニタ、キーボード、およびマウス（別売）を使用することにより、グラフィカルなユーザインタフェースで操作が可能となり、生産ラ
インにおけるパッシブデバイスの手動測定が可能となります。
デバイスの試験にPass/Fail判定画面
手動テスト アプリケーションにパワフルな測定機能
ワイヤレス電力伝送の効率（kQ、ηmax）測定機能
• Sパラメータと効率の同時測定
• 結合方式にとらわれない測定
• リアルタイムで伝送路の調整が可能
• kQ特性とηmaxを同時に表示可能
• 広帯域の測定が可能
coil #1 coil #2 i1 i2 ワイヤレス伝送路ShockLine™ 2 port Performance VNA
2ポート ベクトルネットワークアナライザ MS46522B
周波数範囲：50kHz～8.5/20/43.5GHz
クラス最高性能のベクトルネットワークアナライザ
さまざまな測定用途に使用できる業界初の順方向/逆方向の同時掃引機能を持つベクトルネットワークアナライザ
主な特長
• 同時掃引機能により1回の掃引で従来の掃引の1/2の時間で、2ポートすべてを測定が可能（8.5GHzモデルのみ）
• 高い出力電力により、高減衰のデバイスの測定が可能
• 140dBのダイナミックレンジにより、フィルタなどの非常に大きな減衰量の測定が可能
• 優れた補正後の方向性により、測定不確実性が最小限
• SmartCal自動校正ユニットにより、校正および設定に要する時間を短縮
• タイムゲート付きタイムドメインオプションで、簡単で高速な障害域検査GPIBより高速な、最新のLANインタフェースによるリモート
制御
• ShockLine™ VNAシリーズ共通のGUIおよびSCPIインタフェース
• アクセスループとバイアスティーオプションで最大限のカスタム・テスト・セットアップが可能（8.5GHzモデルのみ）
MS46522Bは、2ポートPerformance ShockLine™ VNAシリーズです。クラス最高のダイナミックレンジをはじめ、これまでにない機
能と性能を備えたPerformanceシリーズは、43.5GHzまでのさまざまな試験用途で試験コストを抑え、市場投入までの時間を短縮。
アプリケーションには、モバイルネットワーク機器、モバイルデバイス、自動車用ケーブル、高速データインターコネクト、システム統合コ
ンポーネントなどがあります。
MS46522Bは、2 個の独立した信号源と4 個の受信機を使用する、最新のアーキテクチャを備えています。同時掃引という独自の掃引機
能が搭載されており、2個の独立した信号源を同時に掃引して、1回の掃引で順方向と逆方向のSパラメータを測定できます。これにより、
従来の掃引の1/2の時間で、2ポートすべてを測定できます。
MS46522Bは、3Uサイズの筐体で提供され、他のShockLine™ VNAシリーズと同じGUI、ソフトウェア、コマンド構文、ドライバ、およ
びプログラミング環境を使用しています。
140dBのダイナミックレンジにより、フィルタなどの非常に大きな減衰量の測定が可能
より高速な測定を可能にする同時掃引機能
ポート1と2を同時に掃引1回の掃引で フル2ポートのSパラメータ測定が可能 2個の信号源と4個の受信機を持つアーキテクチャ バンドパスフィルタの測定例 –120dB9
ShockLine™ 2 port Performance VNA
ミリ波帯（Eバンド）ベクトルネットワークアナライザ MS46522B オプション082
周波数範囲：55GHz～92GHz55GHz～92GHzのアプリケーションに対応したE-バンドVNA
自動車レーダや高解像度センサなどのアンテナ、フィルタなどのコンポーネント試験に
MS46522Bとオプション082 2ポートミリ波VNA主な特長
• 周波数レンジはE-バンドとV-バンドの大部分をカバー
• 120dBのダイナミックレンジによりフィルタなど損失の大きい製品の測定が可能
• 一体型の試験システムで誤接続によるエラーを排除、取扱いを容易にし機器の信頼性が増加
• DUTに直接接続可能な小型モジュールで測定の安定性が向上
• LANインタフェースでGPIBより高速なリモート制御が可能
• 使いやすい全てのモデルで共通のGUIインタフェース
• USBポートにキーボードやマウスなどの周辺機器を簡単に接続が可能
• コンパクトな３U筐体 でラックスペースの効率的な使用が可能
MS46522Bオプション 082 は、E-バンド周波数オプション（55GHz～92GHz）です。今までにない低コストでミリ波測定機能を提供し
ます。
MS46522Bオプション082は、E-バンドコンポーネントの生産ラインに適したコストパフォーマンスに優れた製品です。
MS46522Bオプション 082は、小型のソース/レシーバ モジュールとベクトルネットワークアナライザ本体で構成されています。小型モ
ジュールは、1mケーブルで本体に取り付けられており、テストポートはE-バンド デバイスの接続に便利な一般的な導波路であるWR12
導波管になっています。
筐体は3Uで、ShockLine™ VNAシリーズと同じGUI、ソフトウェア、コマンド、ドライバ、およびプログラミング環境を使用しています。
小型のモジュールで取扱いが容易（フィルタ測定例）
用途
• パッシブデバイス
アンテナ （入力インピーダンスとMIMO テスト）
デュプレクサ、フィルタ
コンバイナ
アイソレータ、サーキュレータ
• アクティブデバイス
増幅器
• 近傍界および遠方界アンテナ測定
• パッシブデバイス/リニアデバイスのオンウエハテスト
USB2.0コネクタ USB3.0 コネクタ トリガ入力/出力 HDMIコネクタ AC 100V LANコネクタ 外部クロック入力/出力背面パネル
ShockLine™ 4 port Performance VNA
4ポート ベクトルネットワークアナライザ MS46524B
周波数範囲：50kHz～8.5/20/43.5GHzクラス最高性能のベクトルネットワークアナライザ
さまざまな測定用途に使用できる業界初の順方向/逆方向の同時掃引機能を持つベクトルネットワークアナライザ
主な特長
• 同時掃引機能により1回の掃引で従来の掃引の1/4の時間で、4ポートすべてを測定が可能（8.5GHzモデルのみ）
• パッシブマルチポートおよび差動デバイスのシグナルインテグリティ試験に最適
• アドバンスドタイムドメインオプションで、シグナルインテグリティ（SI）解析のためのツールを提供
• 140dBのダイナミックレンジにより、フィルタなどの非常に大きな減衰量の測定が可能
• 優れた補正後の方向性により、測定不確実性が最小限
• SmartCal自動校正ユニットにより、校正および設定に要する時間を短縮
• タイムゲート付きタイムドメインオプションで、TDR同様の測定が可能
• GPIBより高速な、最新のLANインタフェースによるリモート制御
• ShockLine™ VNAシリーズ共通のGUIおよびSCPIインタフェース
• アクセスループとバイアスティーオプションで最大限のカスタム・テスト・セットアップが可能（8.5GHzモデルのみ）
MS46524B は、4ポートPerformance ShockLine™ VNAシリーズです。クラス最高のダイナミックレンジを 43.5GHz までのさまざま
な試験用途で、試験コストを抑え、市場投入までの時間を短縮します。MS46524Bのアプリケーションには、マルチポートのモバイルネッ
トワーク機器、モバイルデバイス、自動車用ケーブル、高速データインタコネクト、システム統合コンポーネントなどがあります。
MS46524Bは、4 個の独立した信号源と8 個の受信機を使用する、最新のアーキテクチャを備えています。同時掃引という独自の掃引機
能が搭載されており、4個の独立した信号源を同時に掃引して、1回の掃引で順方向と逆方向のSパラメータを測定できます。これにより、
従来の掃引の1/4の時間で、4ポートすべてを測定できます。
MS46524Bは、3Uサイズの筐体で提供され、他のShockLine™ VNAシリーズと同じGUI、ソフトウェア、コマンド構文、ドライバ、およ
びプログラミング環境を使用しています。
より高速な測定を可能にする同時掃引機能
シグナルインテグリティ(SI)の測定機能（オプション022）
• USB3.1コネクタなどのアイダイアグラム測定
• シグナルインテグリティ試験で有効な項目（Skew、TDT、TDR）
• ディエンベディング機能を搭載（治具の特性除去）
• 多様なSIアプリケーションを1つのメニューで操作可能
• ほとんどの項目を3クリック以内でアクセスが可能なメニュー構造
アイダイアグラム SI解析 ポート1、2、3 および4を同時に掃引 1回の掃引でフル4ポートのSパラメータ測定が可能16個までのシングルエンドおよびミックスドモードSパラメータの表示が可能
BTSフィルタ測定例：
S11、S12、S31：P1（ANT）、
11
形 名 品 名 MS46121B １ポート USBベクトルネットワークアナライザ（本体と周波数オプションを1つ選択して同時に発注が必要） MS46121B-004 40MHz～4GHz VNA MS46121B-006 150kHz～6GHz VNA MS46121B-002 ローパスタイムドメイン機能 MS46121B-021 伝送測定機能 MS46122B コンパクトUSBベクトルネットワークアナライザ（本体と周波数オプションを1つ選択して同時に発注が必要） MS46122B-010 1MHz～8GHz VNA MS46122B-020 1MHz～20GHz VNA MS46122B-040 1MHz～43.5GHz VNA MS46122B-002 タイムドメイン機能 MS46322B 2ポート ベクトルネットワークアナライザ（本体と周波数オプションを1つ選択して同時に発注が必要） MS46322B-010 1MHz～8GHz VNA MS46322B-020 1MHz～20GHz VNA MS46322B-040 1MHz～43.5GHz VNA MS46322B-001 ラックマウントキット MS46322B-002 タイムドメイン機能 MS46522B 2ポート ベクトルネットワークアナライザ（本体と周波数オプションを1つ選択して同時に発注が必要） MS46522B-010 50kHz～8.5GHz VNA MS46522B-020 50kHz～20GHz VNA MS46522B-040 50kHz～43.5GHz VNA MS46522B-082 55GHz～92GHz VNA MS46522B-001 ラックマウントキット MS46522B-002 タイムドメイン機能 MS46522B-022 アドバンスドタイムドメイン MS46522B-051 ダイレクトアクセスループ（ソース1、2およびb1、b2）（MS46522B-010用） MS46522B-061 バイアスティー（ポート1および2）（MS46522B-010用） MS46524B 4ポート ベクトルネットワークアナライザ（本体と周波数オプションを1つ選択して同時に発注が必要） MS46524B-010 50kHz～8.5GHz VNA MS46524B-020 50kHz～20GHz VNA MS46524B-040 50kHz～43.5GHz VNA MS46524B-001 ラックマウントキット MS46524B-002 タイムドメイン機能 MS46524B-022 アドバンスドタイムドメイン MS46524B-051 ダイレクトアクセスループ（ソース1、2、3、4およびb1、b2、b3、b4）（MS46524B-010用） MS46524B-061 バイアスティー（ポート1、2、3および4）（MS46524B-010用）ShockLine™ VNAシリーズ オーダリング・インフォメーション
形名とコネクタオプション
形 名 品 名 備 考 MN25208A 2ポート SmartCal、300kHz～8.5GHz 本体とコネクタオプションを1つ選択して同時発注が必要 コネクタオプション MN25208A-001 N（f）コネクタ MN25208A-002 K（f）コネクタ MN25208A-003 3.5mm（f）コネクタ MN25208A-004 SMA（f）コネクタ形名とコネクタオプション
形 名 品 名 備 考 MN25408A 4ポート SmartCal300kHz～8.5GHz 本体とコネクタオプションを 1つ選択して同時発注が必要 コネクタオプション MN25408A-001 N（f）コネクタ形名とコネクタオプション
形 名 品 名 備 考 MN25218A 2ポート SmartCal1MHz～20GHz 本体とコネクタオプションを 1つ選択して同時発注が必要 コネクタオプション MN25218A-002 N（f）コネクタ自動校正キット
SmartCal MN25208A/MN25408A/MN25218A
SmartCal MN25208A/MN25408A/MN25218Aは、300kHz～20GHzの周波数範囲をカバーするShockLine™ VNAシリーズ用の2ポー
トおよび4ポート自動校正ユニットのシリーズです。SmartCalは、オプションにより両ポートのコネクタタイプをN、SMA、3.5mm、K
から選択します。
主な特長
• 校正係数を自動でロード
• VNAのポート接続を自動検出
• ウォームアップ時間不要
• USBから電源供給と制御
• 1、2、4ポート校正が可能
• 低コストで小型サイズ
Mini-B to USB 2.0 Micro USB to USB 2.0MS46122B
MS46122Bとの接続
USB MICRO-B PORT
PC接続用 ステータス状態を2色LEDで表示
MS46322B/MS46522B/MS46524Bとの接続 MS46522B 2ポートVNA
Micro USB to USB 2.0
■MN25208A
周波数範囲：300kHz～8.5GHz、2ポート■MN25408A
周波数範囲：300kHz～8.5GHz、4ポート■MN25218A
周波数範囲：1MHz～20GHz、2ポート主な性能
代表性能 MS46522B/524B使用時 MS46122B/322B使用時 ソースマッチ >35dB（300kHz～8.5GHz） >33dB（1MHz～8GHz） ロードマッチ >38dB（300kHz～5GHz） >33dB（>5GHz～8GHz） >42dB（1MHz～6GHz） >37dB（>6GHz～8GHz） 方向性 >42dB（300kHz～5GHz） >36dB（>5GHz～8GHz） >42dB（300kHz～6GHz） >37dB（>6GHz～8GHz） 伝送トラッキング ±0.08dB（30MHz～8GHz） ±0.06dB（1MHz～3GHz） ±0.08dB（>3GHz～8GHz） 反射トラッキング ±0.08dB（30MHz～8GHz） ±0.15dB（1MHz～8GHz）主な性能
代表性能 MS46524B使用時 ソースマッチ >35dB（300kHz～5GHz） >32dB（>5GHz～8.5GHz） ロードマッチ >38dB（300kHz～5GHz） >33dB（>5GHz～8.5GHz） 方向性 >40dB（300kHz～5GHz） >33dB（>5GHz～8.5GHz） 伝送トラッキング ±0.2dB（30MHz～8.5GHz） 反射トラッキング ±0.15dB（300kHz～1GHz） ±0.08dB（>1GHz～5GHz） ±0.1dB（>5GHz～8.5GHz）主な性能
代表性能 2または4ポート VNA使用時 ソースマッチ >33dB（1MHz～20GHz） ロードマッチ >42dB（1MHz～10GHz） >37dB（>10GHz～20GHz） 方向性 >42dB（1MHz～10GHz） >37dB（>10GHz～20GHz） 伝送トラッキング ±0.06dB（10MHz～10GHz） ±0.1dB（>10GHz～18GHz） 反射トラッキング ±0.15dB（10MHz～18GHz）13
形名と主な性能
形 名 周波数範囲 コネクタ スルー 終端器リターンロス OSLN50A-8 DC～8GHz N（m） なし 6/8GHz ≥ 42/37dB OSLNF50A-8 DC～8GHz N（f） なし 6/8GHz ≥ 42/37dB TOSLN50A-8 DC～8GHz N（m） あり 6/8GHz ≥ 42/37dB TOSLNF50A-8 DC～8GHz N（f） あり 6/8GHz ≥ 42/37dB OSLN50A-18 DC～18GHz N（m） なし 6/9/18GHz ≥ 42/37/33dB OSLNF50A-18 DC～18GHz N（f） なし 6/9/18GHz ≥ 42/37/33dB TOSLN50A-18 DC～18GHz N（m） あり 6/9/18GHz ≥ 42/37/33dB TOSLNF50A-18 DC～18GHz N（f） あり 6/9/18GHz ≥ 42/37/33dB TOSLK50A-20 DC～20GHz K（m） あり 10/20GHz ≥ 42/36dB TOSLKF50A-20 DC～20GHz K（f） あり 10/20GHz ≥ 42/36dB TOSLK50A-40 DC～40GHz K（m） あり 10/20/30/40GHz ≥ 42/36/32/30dB TOSLKF50A-40 DC～40GHz K（f） あり 10/20/30/40GHz ≥ 42/36/32/30dB自動校正キット
精密AutoCal 36585K-2xx
OSLN50A-x N型オス校正キット （オープン/ショート/ロード） TOSLNF50A-x N型メス校正キット （オープン/ショート/ロード/スルー） TOSLKF50A-x K型メス校正キット （オープン/ショート/ロード/スルー） 保管と保護を考慮してジッパー付きの小さな布製のポーチを付属マニュアル校正キット
高性能一体型同軸校正キット
精密 AutoCal 36585シリーズは、70kHz～40GHz の周波数範囲をカバーする VectorStar（MS 4640B）シリーズおよび ShockLine™
VNAシリーズ用の2ポート自動校正ユニットです。AutoCal校正の方法は、LRL校正に基づいた方式であるため、SOLT手動校正よりも優
れた補正特性を提供します。
主な性能（MS46522BおよびMS46524B使用時
＊）
周波数範囲 方向性 ソースマッチ ロードマッチ 反射トラッキング 伝送トラッキング 300kHz～<10MHz >40dB >40dB >40dB ±0.10dB ±0.20dB 10MHz～<2.5GHz >43dB >47dB >43dB ±0.20dB ±0.20dB 2.5GHz～<20GHz >50dB >47dB >50dB ±0.40dB ±0.20dB 20GHz～<40GHz >48dB >47dB >48dB ±0.40dB ±0.20dBコネクタオプション
形 名 品 名 36585K-2F K精密AutoCal、70kHz～40GHz、K（f）/K（f）コネクタ 36585K-2M K精密AutoCal、70kHz～40GHz、K（m）/K（m）コネクタ 36585K-MF K精密AutoCal、70kHz～40GHz、K（m）/K（f）コネクタ ＊： MS46322B/MS46522B/MS46524Bシリーズおよび外部PCとの接続には、RS232-USBアダプタ 2000-1809-Rが必要です。マニュアル校正キット
精密校正キット
4K/8Kハイビジョン放送用コンポーネントの測定にRosenberger社製のF型75Ω校正キット（DC～4GHz）およびN型75Ω校正キット（DC
～12GHz）を使用することができます。
■74CK010-170
Full Version DC～4GHz F 75Ω校正キット■P5CK14A-170
Full Version DC～12GHz N75Ω校正キット主な性能
校正標準 周波数 仕 様
Opens（Male and Female） DC～≤4GHz ≤1.5 ° Shorts（Male and Female） DC～≤4GHz ≤1.0 ° Calibration loads（Male and Female） DC～≤4GHz ≥40dB Calibration adaptors（Male/Male and Female/Female） DC～≤4GHz ≥32dB
形名
形 名 品 名 備 考
74CK100A-170 F75Ω校正キット（DC～4GHz） Male or Female Version 74CK010-170 F75Ω校正キット（DC～4GHz） Full Version P5K174-K20S3 校正アダプタ、N75（f）/F（f） P5K174-S20S3 校正アダプタ、N75（f）/F（m） 05K1P5-S2AS3 インピーダンス変換器 N50Ω（f）/N75Ω（m）
主な性能
校正標準 周波数 仕 様Opens（Male and Female） DC～≤4GHz >4～≤8GHz >8～≤12GHz
≤1.5 ° ≤3.0 ° ≤4.0 ° Shorts（Male and Female） DC～≤4GHz >4～≤8GHz
>8～≤12GHz
≤1.5 ° ≤3.0 ° ≤4.0 ° Calibration loads（Male and Female） DC～≤4GHz >4～≤8GHz
>8～≤12GHz
≥40dB ≥32dB ≥30dB Calibration adaptors（Male/Male and Female/Female） DC～≤4GHz >4～≤12GHz ≥36dB ≥25dB Matching Attenuator DC～≤4GHz >4～≤8GHz >8～≤12GHz ≥25dB ≥19dB ≥15dB
形名
形 名 品 名 備 考P5CK14A-170 N75Ω校正キット（DC～12GHz） Full Version P5K171-K2AS3 校正アダプタ、N75（m）/BNC（f） P5K171-S2AS3 校正アダプタ、N75（f）/BNC（m） 05K1P5-S2AS3 インピーダンス変換器 N50Ω（f）/N75Ω（m） 形 名 品 名 3650A SMA/3.5mm校正キット、DC～26.5GHz 3652A K校正キット、DC～40GHz 3653A N校正キット、DC～18GHz 3655E 導波管校正キット（WR12）、60～90GHz 同軸校正キット 導波管校正キット
75Ω校正キット
15
14/15シリーズ 位相安定型テストポート延長ケーブル
形 名 長さ 周波数範囲 コネクタ DUTのコネクタ ソフトタイプ 14KFK50-0.6 60cm DC～40GHz K（f）–K（m） K（f）、3.5mm（f）、SMA（f） 14KFK50-1.0 1.0m DC～40GHz K（f）–K（m） K（f）、3.5mm（f）、SMA（f） 14RKFK50-0.6 60cm DC～40GHz 強化型K（f）–K（m） K（f）、3.5mm（f）、SMA（f） 14RKFK50-1.0 1.0m DC～40GHz 強化型K（f）–K（m） K（f）、3.5mm（f）、SMA（f） ハードタイプ 15KKF50-1.0A 1.0m DC～40GHz K（m）–K（f） 15KK50-1.0A 1.0m DC～40GHz K（m）–K（m） 15LLF50-1.0A 1.0m DC～20GHz 3.5mm（m）–3.5mm（f） 15LL50-1.0A 1.0m DC～20GHz 3.5mm（m）–3.5mm（m） 3.5mm（f）、SMA（f） 15NN50-1.0B 1.0m DC～18GHz N（m）–N（m） N（f）潤工社製 WMX2シリーズケーブル（アーマードタイプ）
形 名 長さ 周波数範囲 コネクタ DUTのコネクタ J12J102256-00 70cm DC～40GHz K（f）–K（m） K（f）、3.5mm（f）、SMA（f） J12J102257-00 70cm DC～18GHz N（m）–3.5mm（m） 3.5mm（f）、SMA（f）テストポートケーブル
ネットワークアナライザで安定した測定結果を得るには、テストポートに位相安定性に優れたRFケーブルを使用することが重要です。
MS46122B、MS46322B、MS46522B/524B ShockLine™ VNAシリーズのアクセサリとして位相安定型テストポート延長ケーブルは、
14シリーズ、15シリーズ（強化型）、および潤工社製WMX2シリーズのジュンフロンケーブル（アーマードタイプ）も使用できます。
14RKFK50-0.6 潤工社ジュンフロンケーブルO/E校正モジュール
O/E校正モジュール MN4765B
周波数範囲：70kHz～70GHzShockLine™シリーズに標準搭載されているE/O、O/EアプリケーションとMN4765B（オプション0070付き）を組み合わせた測定ソリュー
ションは、変調器、フォトレシーバ、光送受信モジュールといった光/電気デバイスの特性化を、正確に、且つ、低価格で実現できます。測定
精度や周波数範囲はShockLine™ VNAの性能に制限されます。
主な特長
• 高速かつ高確度なオプトエレクトロニクス測定
• NISTによる70GHzまでの特性化
• 温度ドリフトを除去するための安定化回路を内蔵
• 高い直線性：線形動作上限光入力パワー+6dBm
• 高い応答性：0.7A/W（代表値）
VNAとの接続図主な性能
代表性能 MN4765B-0070 MN4765B-0071 MN4765B-0072 動作波長範囲 1480nm～1620nm 1300nm～1330nm 1480nm～1620nm 1300nm～1330nm 位相特性不確かさ（DUT Response >–29dB（A/W）） ±3 ° @ 50GHz ±3 ° @ 40GHz ±3 ° @ 50GHz ±3 ° @ 40GHz 絶対周波数レスポンス不確かさ
（DUT Response >–25dB（A/W）） ±0.45dB @ 50GHz ±0.35dB @ 40GHz ±0.45dB @ 50GHz ±0.35dB @ 40GHz 振幅応答不確かさ
（DUT Response >–25dB（A/W）） ±0.15dB @ 50GHz ±0.15dB @ 40GHz ±0.15dB @ 50GHz ±0.15dB @ 40GHz
形名とコネクタオプション
形 名 品 名 備 考 MN4765B O/E校正モジュール 波長オプションを一つ選択して発注が必要 波長オプション MN4765B-0070 1550nm O/E校正モジュール、70kHz～70GHz MN4765B-0071 1310nm O/E校正モジュール、70kHz～70GHz MN4765B-0072 1550/1310nm O/E校正モジュール、70kHz～70GHz17
形 名 品 名 2000-1788-R USBキーボード/マウス 2000-1806-R HDMI-VGA変換アダプタ 2000-1809-R RS232-USBアダプタ、10cm 760-283 トランジットケース（MS46121B用） 760-272 トランジットケース（MS46122B用） 760-269 トランジットケース（MS46322B用） 760-284 トランジットケース（MS4652xB用） 01-200 GPC7/Nコネクタ用トルクレンチ 01-201 5/16 “トルクレンチSMA、3.5mm、Kコネク用 34NKF50 精密アダプタ、DC～18GHz、N（m）/K（f） 34NK50 精密アダプタ、DC～18GHz、N（m）/K（m） 34NFK50 精密アダプタ、DC～18GHz、N（f）/K（m） 34NFNF50 精密アダプタ、DC～18GHz、N（f）/N（f） 33KFKF50B 校正グレードアダプタ、DC～40GHz、K（f）/K（f） 71693-R 補強型アダプタ、DC～18GHz、k（f）/N（f） 1091-26-R アダプタ、DC～18GHz、SMA（m）/N（m） 1091-27-R アダプタ、DC～18GHz、SMA（f）/N（m） 1091-80-R アダプタ、DC～18GHz、SMA（m）/N（m） 1091-81-R アダプタ、DC～18GHz、SMA（f）/N（f）アクセサリ
USBキーボード/マウス HDMI-VGA変換アダプタ 精密アダプタ N（m）/K（m） 精密アダプタ N（f）/K（m）19
KWWS ZZZDQULWVXFRP उৄॉؚओିધؚఊ৶ऩनमؚৣ੶ऽदउਖः়ॎचऎटऔः؛ ੶ൗহඨमؚउऒधॎॉऩखपಌघॊऒधऋँॉऽघ؛ ओઞ৷भपඞହછ॑ेऎउഭाभअइؚਫखऎउઞःऎटऔः؛ ٹढ़ॱটॢभओடؚત؞ವभउਖः়ॎचमؚৣ੶ऽञम૿ਊऽदउਖः়ॎचऎटऔः؛ ੑஓমਤ ؙؙ7(/ ق ك)$;؟ ؙؙਭહৎط ؟ع؟ؚ؟ع؟ؚাعসقਊ೬॑ऎك (PDLO؟6-3RVW#]\DQULWVXFRMS ٹੑஓभઞ৷্১ Ҩ जभपणःथमؚৣ੶ऽदउਖः়ॎचऎटऔः؛ ੑ१এشॺ७থॱش ؙؙ7(/ ق ك ؙؙਭહৎط ؟ع؟ؚ؟ع؟ؚাعসقਊ೬॑ऎك (PDLO 0'93267#DQULWVXFRP ગে॑ઞ৷खथःऽघ؛ ম ٿઋఱਆௐལ 7(/ ௐ ٿઋఱਆௐি੨ ؙੑஓম 7(/ )$; ؙੑஓমਤ 7(/ )$; ٿ ଗஒ୴યরఙؙક௵ে୵রఙঅঝ ؙੑஓম 7(/ )$; ଽોٿఎੴଽોর੨યകવ ؙક௵ে୵ଽોঅঝ ؙੑஓমؙ 7(/ )$; পଚ ٿপଚਿি௳ؙপে୵௳অঝ ؙੑஓম 7(/ )$; ૣળ ٿૣળૣળયၩিؙॶॖথ५ॡग़॔ ؙੑஓম 7(/ )$; ٹমଲષ॑বਗपठলघधऌमؚਗবನ౹उेलਗবനಔ১भૠपेॉؚমবਿभୟলಅ૭ऽञम૽ਜਬಅ૭ऋਏधऩॊৃ়ऋँॉऽघ؛ ऽञؚ৪বभୟলଵ৶ૠಋपेॉؚমऊैभગୟলपम৪বૹਜभಅ૭ऋਏधऩॊৃ়ऋँॉऽघभदؚङႨभ૿ਊऽदओ৴൪ऎटऔः؛ このカタログの記載内容は 2017 年 4 月 11 日現在のものです。 ddcw/CDT No. ShockLine_Selection-J-A-1-(3.00)
