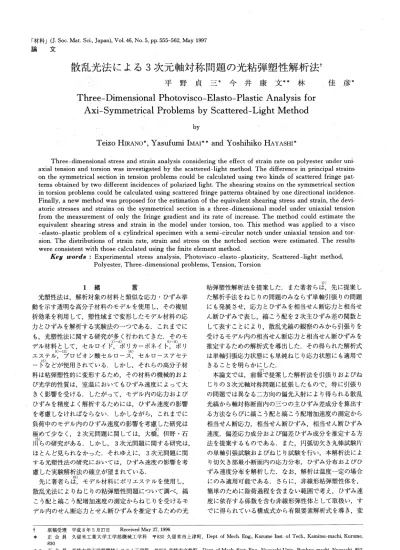

散乱光法 による3次 元軸対称 問題 の光粘弾塑 性解析 法†
8
0
0
全文
(2) 556. 平野. (a) Tension. 貞 三,今. 井. 康 文,林. 佳彦. specimen. (1) (3). He-Nelaser (2) Cylindricallens (4). Lens Polarizer. (5). Quarterwave plate (6) (7) Specimen (8) (9) Camera. (b) Torsion Fig. 1.. Shapes. 形 解 析 を行 っ た.そ. (a) Tension. specimen. and dimensions. Immersiontank Immersionliquid. test. of specimens.. して,光 粘 弾 塑 性 解析 の結 果 と有 限. 要素 解 析 の結 果 とを比 較 検 討 し,本 光 粘 弾 塑性 解 析 法 の 有効 性 を確 認 した. 2. 実. 験. 方. 法. 本実験 に使用 した材料 は,前 報16),17)と 同様 に硬質 ポリェス テ ル(リ. ゴ ラ ッ ク1557)と. 重 量 比3:7の. 軟 質 ポ リ エ ス テ ル(70F)を. 割 合 で 混 合 し,触 媒(パ. 硬 化 促 進 剤(ナ. ー メ ックN)と. フ テ ン酸 コバ ル ト)と を重 量 比 約0.5% Fig. 2.. で あ る.こ れ よ りFig. 1に 示 す よ う な 平 行 部 直 径25 切 欠 き半径5mmの. He-Ne laser (2). Lens. (3). Cylindrical lens (4). Polarizer. (5) (7) (9). Quarter wave plate (6) Specimen (8) Camera. Immersion tank Immersion liquid. (b) Torsion. ず つ 添 加 して 室 温 で 注 型 硬 化 させ た ポ リエ ス テ ル丸 棒 材 mmで. (1). Schematic. illustration. test of experimental. appar-. atus.. 円 弧 切 欠 き丸 棒 試 験 片 を機 械. 加 工 に よ り作 製 した.. る.ポ. 引 張試 験 は 島津 オ ー トグ ラ フ万 能 試 験 機 を使 用 し,引 張 速 度 が0.5mm/minの. 条 件 で,ね. リ エ ス テ ル のT‑Γ. 関 係 は,Ramberg‑Osgood. 式18)で 表 示 で き た.. じ り試 験 は 島 津 ね. じ り試 験機 を使 用 し,ね じ り速 度 が0.103rad/minの 条 件 で 行 い,実 験 はすべ て温 度30℃. こ こ で,Gは. の 下 で行 つ た.. 本 実 験 で 使 用 した光 学 装 置 の概 略 図 をFig. 2に 示 す. 光 源 に は,He‑Neレ. ー ザ ー(波 長 λ=632.8nm)を. 使. 用 した.ま た,前 報16),17)と 同様 に偏 光 が 試験 片 表 面 に入 射 す. 横 弾 性 係 数,Tyは. あ る.GとTyは,い. 相 当 降伏 せ ん断 応 力 で. ず れ も ひ ず み 速 度 Γ に 依 存 し,. ひ ず み 速 度 の 標 準 値(Γ=10‑31/s)を. 用 い て,そ. れぞれ. 主 ひ ず み 差 と 関 係 す る の で,偏. 光が半. 次 式 で 表 示 で き た.. る際 の反 射 と屈 折 を さ け るた め に液 浸 法 を用 い た.そ の 浸 漬 液 に は,試 験 片 の屈 折 率(1.537)と 等 しい ポ リエ ス テ ル モ ノマ ー溶 液 を使 用 した. 偏 光 の 入射 方 向 は,引 張試 験 で は試験 片軸(z軸)に 垂 直 方 向(r方. 向)お. よ びrz面. 内 でr方. (=‑23.4°)を な す 方 向 の 二 方 向,ね. 向 と角‑α. じ り試 験 で はr方. 縞 こ う 配nは 径 方 向(r方. 向)か. 向 の み と した.,. 相当ひ. Γ'=√(εz‑ε θ)2+r2θz. 散 乱 光 縞 の 解析 に は,コ ン ピ ュー タ支 援 の画 像 処 理 に よ り縞 の輝 度 極 値 位 置 を抽 出 す る方 法 を用 い た. 3. ら入 射 す る と き の 面 内 の2次. ず み Γ'を 次 の よ う に 定 義 した.. 光 粘 弾 塑 性 解 析 に必 要 な基 本 解 析 式. ポ リエ ス テ ル に よ る ひず み 速 度 の 影 響 を考慮 した光 粘 弾塑 性 解 析 を行 うた め の実 験解 析 式 の 導 出 過 程 につ い て. こ こ で,εz,ε. は せ ん 断 ひ ず み で あ る.Γ'は,引 主 ひ ず み 差 に 等 し く,ね. 張 りの 場 合 に は2次. じ りの 場 合 に は せ ん 断 ひ ず み に. 等 し く な る.. は,前 報17)で 詳 細 に述 べ た.本 文 で は,解 析 に必 要 な基 本. ポ リエ ズ テ ル の ｎ‑Γ'関 係 は 次 式 で 表 示 で き た.. 解 析 式 の み を記 述 す る.. 0<Γ'/Γ'yく1の. と き,. 弾 塑性 状 態 の応 力 とひず み を次 の よう な相 当 せ ん断 応 力Tと. 相 当せ ん断 ひず みΓ で表 した. Γ'/Γ'y≧1の. こ こ で,sijは. 偏 差 応 力 成 分,eijは. 偏 差 ひず み成 分 で あ. (5). θは 軸 方 向 と 円 周 方 向 の 垂 直 ひ ず み,rθz. と き,.
(3) 散乱光法による3次 元軸対称問題の光粘弾塑性解析 法 こ こ で,Γ'yは0.0685と す るnの. 値 で,降. 速 度 に 依 存 し,偏. な る Γ'の 値. ,nyは. 557. Γ'yに 対 応. 伏 縞 こ う配 と定 義 した .nyは 光 の 波 長 λ(=632 .8nm)を. ひず み. 用 い て次 式. で 表 示 で き た.. 2次 相 当 ひ ず み 速 度 Γ'は 縞 こ う 配nと 速 度n(=dn,/dt)よ n<nyの. り,次. 縞 こ う配 増加. 式 の よ うに推 定 で きる.. と き, Fig. 3.. Cylindrical. directions. n≧nyの. coordinate. of polarized. system. and. incident. light.. と き,. ま た,nyはnよ. り推 定 で き る.. 以上 の結 果 よ り,縞 の 時 間 的 変 化 の 計 測 か ら単 軸 引 葭. さ ら に,主. ひ ず み 差. εz‑ε θ,ε θ‑εr,εz‑εrを. りお よび ね じ り負 荷 を受 け るモ デ ル 内 の ひず み速 度,相 当せ ん断 ひず み お よ び相 当 せ ん 断応 力 を推 定 す る と とが で きる. 4 4・1. 3次 元 軸 対 称 引 張 問題 の光 粘 弾 塑 性 解 析 法 主 ひ ず み 差 と縞 こ う配 の 関係. 負 荷 中 の 粘 弾 塑 性 モ デ ル に 平 面 偏 光 をS方. 向 か ら入. 射 す る と き,縞 こ う配 とひ ず み の 関係 は次 式 で 表 され る.. と 書 き 表 す と,nzθ,nθr,nzrは nzθ=n0. こ こ で,Nは. 散 乱 光 縞 次 数,Sは. 入 射 点 か らの 光 路 程 ,. nは 縞 こ う配,C(Γ',Γ')は 主 ひず み 差 感 度 お よ び(ε'1 ‑ε'2) sはS方 向 に垂 直 な面 内 の2次 主 ひ ず み差 で あ る. 円 柱座 標 系 で表 した座 標 軸 と偏 光 入 射 方 向 をFig. 3に 示 す.2次. 主 ひ ず み差 は偏 光 の入 射 方 向 に よ り変化 し,. で 表 せ る. 特 に,対. 称 断 面 で は,n‑α=n+α. と な る の で,二. Fig. 3に 示 す よ うな 三 方 向 か らの 偏 光 入 射 に対 す る縞 こ. か らの 偏 光 入 射 に よ る 縞 こ う 配n0とn‑α(ま. う配 と ひず み の 関係 は次 の よ うに 表 され る.. の 測 定 か ら,主. 4・2. 解 析 手順. (1). 縞 次 数N0とN‑α. お よ びnzrを. を なす 方 向 入 射 の とき. (2). こ う配nijの. 求 め,式(11)よ. こ う 配nzθ,nθr 時 間 変 化 よ り縞 こ. りそ れ ぞ れ の降 伏 縞. 計 算 す る.. 測 定 し たnijがnijyよ. 小 さ い と き は,式(6)を. を なす 方 向 入 射 の と き. を 測 定 し,縞. 計 算 し,縞. う配 増 加 速 度nijを こ う配nijyを. (3) r方 向 と角‑α. た はn+α). ひ ず み 差 εz‑ε θ,εθ‑εr,εz‑εrが求 め ら れ. る.. (1) r方 向入 射 の と き. (2) r方 向 と角+α. 方 向. り大 き い と き は,式(7)を,. 用 い て 主 ひ ず み 差 εz‑ε θ,εθ‑εr,. εz‑εrを算 出 す る. (3). 対 称 断画 にお け る相 当 せ ん 断 ひず み Γ を次 式 よ. り求 め る. こ こ で,εz,εr,ε. θお よ びrrzは,そ. れ ぞ れz,r,θ. 軸. 方 向 の 垂 直 ひ ず み お よ び せ ん 断 ひ ず み で あ る. し た が っ て,式(13),(14),(15)よ ‑ε. rは 次 の よ う に 求 め ら れ る.. り主 ひ ず み 差. εθ‑εr,εz. さ ら に,こ の 時 間 変 化 よ り,相 Γ を 算 出 す る. (4) Gと. 求 め たΓ. か ら,式(3),(4)を. 相 当 降 伏 せ ん 断 応 力Tyを. 当せ ん 断 ひ ず み 速 度. 用 い て,横 計 算 し,式(2)よ. 弾 性係 数 り相 当.
(4) 558. 平野. せ ん 断 応 力Tを (5). 貞 三,今 井. 算 出 す る. 偏 差 応 力 成 分sijは. ず,eijとSijの. 次 の よ. 関係 を次 の よ う. に 表 す こ と に す る.. い範 囲 で考 え,ひ ず み 速 度 に依 存 す る係 数 を含 む非 線 形 弾 性 体 と して 取 扱 う. 非 線 形 解 析 を行 うた め 式(1)〜(4),式(22)〜(25)を利 用 し. eij=ψsij こ こ で,ψ. 佳彦. 非 線 形 粘 弾 塑 性 体 を,簡 単 の た め に 除荷 過 程 を含 ま な. 偏 差 ひ ず み 成 分eijと. う な 方 法 で 求 め る.ま. 康 文,林. (21). 式(21)を増分 形 に書 き直 す と,. は ひ ず み 速 度 に 依 存 し た 係 数 で,eijとsij. deij=ψdsij+sijdψ. (30). は 次 式 で 定 義 さ れ る.. こ こ で,σijは. Sij=σij‑σ0δij. (22). eij=εij‑1/3ε0δij. (23). 応 力 テ ン ソ ル,σ0は. み テ ン ソ ル,ε0は. 平 均 応 力,εijは. ひず. 体 積 ひ ず み お よ び δijは ク ロ ネ ッ カ の. デ ル タ で あ る. 式(1),(21)よ. 式(30),(31)よ り,偏 差 応 力 増 分 が偏 差 ひず み増 分 で 表 り,相. み Γ の 間 に は,次. 当 せ ん 断 応 力Tと. 相 当せ ん 断 ひ ず. 式 が 成 立 す る. Γ=2ψT. した が っ て,式(2)と. され る.平 均 応 力 σ0と体 積 ひ ず み ε0との 間 に,体 積 弾 性 率 を用 いて 常 に. (24). の 比 較 に よ り係 数 ψ は 次 式 で 表. す こ と が で き る.. の 関 係 が あ る と す る と,応. 力 増 分dσijは. ひず み増 分. dεijに よ り,. ま た,円. 柱 座 標 系 に お け る 偏 差 ひ ず みez,er,eθ. の. 間 に は, ez+er+eθ=0. (26). の 関 係 が 成 り立 つ の で,式(23),(26)よ er,eθ. が 算 出 で き,さ. Sz,sr,sθ. ら に 式(21),(22),(25)よ. り偏 差 応 力. の よ うに表 せ る.. が 算 出 で き る.. 5 5・1. り偏 差 ひ ず みez,. ひ ず み速 度 が 急 激 に変 化 す る よ う な荷 重状 態 に対 して. 軸 対 称 ね じり問 題 の光 粘 弾 塑性 解 析 法. は,荷 重 ベ ク トル を修 正 す る必 要 が あ る.外 力 の ベ ク ト. せ ん 断 ひ ず み と縞 こ う 配 の 関 係. ね じ り負 荷 中 の 粘 弾 塑 性 モ デ ル に 平 面 偏 光 を 半 径 方 向 か ら 入 射 す る と き,縞. こ う配n0と. 散 乱 光 縞 次 数,rは. 向 の 光 路 程,C(Γ',Γ')は. 入 射 点 か らの 半 径 方. ク トル を作 り,得 られ た結 果 を予 測 値 と比 較 す る とい う. ち にせ ん 断 ひず み. 収 束 計 算 が 必 要 に な る.し か し,ひ ず み速 度 の変 化 が 無 視 で き る場 合 や ΔΓ が 小 さ くな る よ うに 時 間増 分 を選. が 求 め ら れ る.. ぶ場 合 は,式(35)の 右 辺 最 終 項 を はず して考 え られ るの. 解 析 手順 縞 次 数N0を. 測 定 し,縞. こ う 配n0を. の 時 間 変 化 よ り縞 こ う 配 増 加 速 度n0を り降 伏 縞 こ う 配n0yを (2). n0≧n0yの. 式(6),(9)よ. 求 め,式(11)よ. 相 当 ひ ず み Γ'と2次. と き は, 相当 ひずみ速. こ こで は,時 間増 分 を10秒. 解 析 に は,ポ ア ソ ン比 をv=0.48と. し,8節. 点 アイソ. パ ラメ トリ ック要 素 を用 いて,時 間 ス テ ップ毎 に実 験 か 7. 対 称 断 面 に お け る 相 当 せ ん 断 ひ ず み Γ と相 当 せ. Γ=Γ'=rθz 求 め た Γ か ら,式(3),(4)を り相 当 せ ん 断 応 力Tが 6. 有 限要 素 解 析. 実 験 結 果 お よび 考 察. 光 粘弾 塑 性 解 析 法 を単 軸 引 張 りお よ びね じ りを受 け る. Γ=Γ'=rθz. 計 算 し,式(2)よ. と し最 終 項 をは ず して 考 え. ら得 られ た荷 重 増 分 を与 え た.. ん 断 ひ ず み 速 度 Γ は 次 式 で 与 え ら れ る.. (4). で,単 純 に時 間ス テ ップ を進 め られ計 算 が簡 単 に な る. た.. 計 算 す る.. と き は,式(7),(10),n0<n0yの. り2次. 計 算 し,n0. 度 Γ'を 算 出 す る. (3). トリ ックス,Vは 要 素 の 体 積 で あ る. 一般 には ,時 間増 分 後 の ひず み状 態 を予 測 し,相 当 ひ. 径 方向入. な る の で,半. 射 に よ る 縞 こ う配 の 測 定 の み か ら,直. 5・2. (36). ず み 速 度 増 分 ΔΓ を含 め て 剛 性 マ トリ ック ス,荷 重 ベ. 主 ひ ず み 差 感 度 で あ る.. 対 称 断 面 で は,rzr=rrθ=0と. (1). d{σ}=[D]d{ε}+φ{s}. と表 す と,仮 想 仕 事 の 原 理 よ り荷 重 ベ ク トル は,{P} ‑∫ v[B]T{s}φdVと な る.こ こで,[B]は ひず み‑変 位 マ. 関 係 は 次 式 で 表 さ れ る.. こ こ で,N0は. ル を{P}と し,こ の応 力 増 分‑ひ ず み増 分 の関 係 を. せ ん 断 ひ ず みrθzの. (28). 円 弧 切 欠 き丸棒 試 験 片 の最 小 断 面 で の応 力 分 布 と ひず み. (29). 分 布 の 解析 に 適用 した.そ の結 果 を有 限 要 素 解 析 に よ っ. 用 い て,G,Tyを 算 出 で き る.. て 得 られ た 結 果 と比 較 し,本 解 析 法 の有 効 性 につ い て検 討 した.以 下,そ の結 果 につ い て述 べ る. 7・1. 単軸 引 張試 験 の結 果.
(5) 散 乱光法による3次 元軸対称問題の光粘弾塑性解析法. Fig. 4.. Load-time. under. curve. uniaxial. for. a notched. 559. specimen. tension.. Fig.. 7.. Distribution. minimum. Fig. 1に 示 す よ うな 円弧 切 欠 き丸 棒 試 験 片 を用 い て 引. uniaxial. 張 速 度0.5mm/minで. 単 軸 引 張 試験 を行 っ た.そ. き得 られ た 荷 重Pと. 時 間tの. of. section. fringe of. a. gradient notched. n-ƒ¿. on. specimen. the. under. tension.. のと. 関 係 をFig. 4に 示 す.ま. た,得 られ た 散乱 光縞 写真 の一 例 をFig. 5に 示 す.図 中,. 縞 か ら 求 め た 切 欠 き部 最 小 断 面 で の 縞 こ う 配n0とn‑α. 上 段 お よ び下段 の縞 写 真 は そ れ ぞ れ偏 光 の入 射 方 向 が 半. の 分 布 を そ れ ぞ れFig.. 径 方 向(r方. 向)お. よび 半 径 方 向 と角‑α(=‑23.4°)を. 7に 示 す.こ. こ で,グ. フ の 横 軸 は 最 小 断 面 の 中 心 か ら の 距 離rを. なす 方 向 か ら得 られ た 明視 野 で の散 乱 光 縞 を示 した もの. 半 径Rで. で あ る.. い て も,n0とn‑α. 異 な る二 方 向 か らの偏 光 入 射 に よ って 得 られ た 散乱 光. 6とFig.. 無 次 元 化 し て 表 し て い る.い. 最小 断面の. ず れ の時 間 にお. の 値 は 断 面 の 中 心 で 最 小 で ,切. 底 で 最 大 と な り,し. か も常 にn0の. ラ. 値 の 方 がn‑α. 欠 き. よ り高. い.. n0とn‑α. P=1120N (t=480s). P=849N (t=300s) Fig. 5.. Scattered-light. specimen. Fig. 6.. under. Distribution. minimum uniaxial. section tension.. fringe uniaxial. of. か ら前 述 の 解 析 方 法 に よ り求 め た最 小 断面. P=1265N (t=600s). patterns. for a notched. (a) Applied. load P=849N. (b) Applied. load P=1120N. tension.. fringe. gradient. of a notched. n0 on. specimen. the. under. Fig. 8.. Distributions. and deviatoric a notched. of strains. specimen. equivalent. shearing. on the minimum under. uniaxial. strain. section. tension.. of.
(6) 560. 平野. 貞 三,今 井. で の 相 当 せ ん 断 ひ ず み Γ の 分 布 と偏 差 ひず みez,er,. 康 文,林. 佳彦. つ ぎ に,最 小 断 画 で の 相 当せ ん 断 応 力Tの. eθの 分 布 をFig. 8に 示 す.い ず れ の 荷 重 レベ ル に お い. 差 応 力sz,sr,sθ. て も,相 当 せ ん 断 ひず み Γ,軸 方 向 の 偏 差 ひず みezお. 重 レベ ル に お い て も,相 当せ ん 断 応 力T,軸. よ び半 径 方 向 の偏 差 ひず みerの. 差 応 力szお. 絶対値 の分布 はほぼ同. 分 布 と偏. の分 布 をFig. 10に 示 す.い ず れ の荷 方 向の偏. よび半 径 方 向 の偏 差 応 力srの 絶 対 値 の分 布. じ分 布 の形 をな して い るが,円 周 方 向 の 偏 差 ひず みeθ. は,ほ ぼ 同 じ分 布 の 形 をな して い るが,円 周 方 向 の偏 差. の絶 対 値 の分 布 は,こ れ らの分 布 に比 べ て か な りな だ ら. 応 力sθ の 絶対 値 の分 布 は,こ れ らの 分 布 に比 べ て か な. か な分 布 をな して い る.図 中,光 粘 弾 塑 性 解 析 に よ り得. りな だ らか な分 布 を な して い る.図 中,光 粘 弾 塑 性 解 析. られ た結 果 を◆,●,■,▲. の結 果 を◆,●,■,▲. 印 で,有 限 要 素 解析 に よ り. 得 られ た結 果 を◇,○,□,△. 印 で 示 した.両 者 の結 果. を比 較 す る と,荷 重P=849Nの. 場 合,Γ,ez,er,eθ. ○,□,△. 印 で,有 限要 素 解 析 の結 果 を◇,. 印 で 示 し た.荷. sz,sr,sθ. 重P=849Nの. 場 合,T,. の分 布 と も光 粘 弾 塑 性 解 析 で求 め た値 の方 が. の 分 布 と も よ く一 致 して い る こ とが わ か る.一 方,P =1120Nの 場 合 ,い ず れ の 分 布 と も光 粘 弾 塑 性 解 析 で. 切 欠 き底 で 少 し低 い 値 を示 して い るが,ほ ぼ 一致 して い. 求 め た値 の方 が少 し高 い値 を示 して い るが,分 布 の 傾 向. 粘 弾 塑性 解 析 で 求 め た 値 の 方 が 全 体 的 に約10%程 度高 い値 を示 して い るが,こ れ は ひず み 速 度 が 約10%程 度. は よ く一致 して い る こ とが わか る.. る.一 方,P=1120Nの. 場 合,T,sz,sθ. の分 布 で は光. 最 小 断 面 で の 相 当せ ん 断 ひず み 速 度 Γ の 分 布 をFig. 9に 示 す.い ず れ の荷 重 レベ ル に お い て も,ひ ず み 速 度. 高 い こ とに よっ て生 じた ため と考 え られ る.し か し,い. は断 面 の 中心 で最 小 で,切 欠 き底 で最 大 とな り,そ の 違. わ か る.. い は約3倍. とな って い る.し た が っ て,引 張 負 荷 中の 粘. ず れ の応 力 分 布 も分 布 の傾 向 は よ く一 致 して い る こ とが した が って,本 解 析 法 は引 張 りを受 け る粘 弾 塑性 体 の. 弾 塑 性 モ デ ル の応 力 ひ ず み解 析 に は,ひ ず み速 度 の影 響. 3次 元 軸対 称 問題 の応 力 ひず み解 析 に有 効 で あ る と考 え. を考 慮 した 解析 が必 要 で あ る こ とが わ か る.ま た 図 中,. られ る。. 光 粘 弾 塑 性解 析 の 結 果 を● 印 で,有 限要 素 解 析 の結 果 を. 7・2. ね じり試 験 の結 果. Fig. 1に 示 す よ うな 円 弧 切 欠 き丸 棒試 験 片 を用 い て ね. ○ 印 で 示 し た.両 者 の 結 果 を 比 較 す る と,荷 重P =849Nの 場 合 ,断 面 中心 付 近 で は,光 粘 弾 塑 性 解 析 で. じ り速 度0.103rad/minで. 求 め た 値 の 方 が 少 し高 い 値 を 示 して い る.一 方,P =1120Nの 場 合 ,光 粘 弾 塑 性 解 析 で 求 め た 値 の 方 が 全. す.ま. 体 的 に約10%程. ね じ り試 験 を行 っ た.そ の. と き得 られ た トル クMtと. 時 間tの. 関 係 をFig. 11に 示. た,半 径 方 向 か らの偏 光 入射 に よ り得 られ た明 視. 度 高 い 値 を示 して い るが,分 布 の傾 向. は よ く一 致 して い る こ とが わか る.. (a). Applied load P=849N. (b) Applied Fig. 9.. Distribution. of. rate on the minimum men under. uniaxial. load P=1120N equivalent section tension.. shearing of a notched. strain speci-. Fig. 10.. (a) Applied. load P=849N. (b) Applied. load P=1120N. Distributions. and deviatoric of a notched. of equivalent stresses. specimen. shearing. on the minimum under. uniaxial. stress section. tension..
(7) 散乱光法による3次 元軸対称問題の光粘弾塑性解析法. Fig. 11.. Torque-time. under. curve. for a notched. 561. specimen. torsion.. Fig. 14.. Distribution. on the minimum. of. equivalent. section. shearing. of a notched. strain. specimen. under torsion.. Mt=2.76Nm (t=203s). ず み 速 度 Γ の 分 布 をFig. 15に 示 す.ひ ず み速 度 は断 面 の 中心 か ら切 欠 き底 に 近 づ くに つ れ て急 激 に増 加 し,切 欠 き底 で 最 大 とな る.し た が っ て,ね. じ り負 荷 中の 粘弾. 塑 性モ デ ル の 応 力 ひず み解 析 に は,ひ ず み速 度 の影 響 を 考 慮 した 解 析 が 必 要 で あ る こ とが わ か る.ま た 図 中,光 Mt=3.88Nm (t=355s). Mt=3.19Nm (t=253s) Fig. 12.. Scattered-light. ed specimen. fringe. patterns. 粘 弾 塑 性 解 析 の 結 果 を● 印 で,有 限要 素 解 析 の結 果 を○ 印 で 示 した.両 者 の 結 果 は よ く一 致 して い る こ とが わか. for a notch-. under torsion.. Fig. 15.. Distribution. of equivalent. rate on the minimum Fig. 13.. Distribution. minimum. of fringe. section. gradient. of a notched. n0 on the. specimen. men under. section. shearing. of a notched. strain speci-. torsion.. under. torsion.. 野 で の 散 乱 光 縞 写 真 の 一 例 をFig. 12に 示 す.得. られ た. 散 乱 光 縞 か ら求 め た切 欠 き部 最 小 断 面 で の縞 こ う配n0 の 分 布 をFig. 13に 示 す.い. ず れ の 時 間 に お い て も,n0. の値 は 断面 の 中心 で 零,切 欠 き底 に近 づ くに つ れ て急 激 に増 加 し,切 欠 き底 で 最 大 と な る. 前 述 の解 析 方 法 に よ り求 め た最 小 断 面 で の相 当せ ん 断 ひず み Γ の分 布 をFig. 14に 示 す.図 中,光 粘 弾 塑 性解 析 に よ り得 られ た結 果 を●,▲,■ に よ り得 られ た結 果 を○,△,□. 印 で,有 限要 素解 析 印 で 示 した.い ず れ の. トル ク レベ ル に お い て も,両 者 の結 果 は よ く一 致 して い る こ とが わ か る. トル ク3.88Nmの. Fig. 16.. Distribution. on the minimum. 場 合 の 最 小 断 面 で の相 当 せ ん 断 ひ. under torsion.. of. equivalent. section. shearing. of a notched. stress. specimen.
(8) 562. 平野. 貞 三,今. 井. 康 文,林. 佳彦. 認 す る こ とが で きた.. る.. つ ぎに,最. 小 断 面 での 相 当 せ ん 断 応 力Tの. Fig. 16に 示 す.図. 分布 を. 中,光 粘 弾 塑 性 解 析 の 結 果 を●,▲,. ■ 印 で,有 限要 素 解 析 の 結 果 を○,△,□. 印 で示 した.. 本 論 文 で は,軸 対 称 問題 を取 扱 った が,本 解 析 法 は, 異 な る数種 類 の方 向 か らの偏 光 入 射 に よ る散 乱 光縞 の連. い ず れ の トル ク レベ ル にお い て も,両 者 の結 果 は よ く一. 続 観 察 に よ り,軸 対 称 問題 だ けで な く一 般 の3次 元 問題 へ の 適 用 も可 能 で あ り,特 に数 値 解 析 法 が 適 用 しづ らい. 致 して い る こ とが わか る.. 複 雑 な 粘弾 塑 性 体 の変 形 問題 め 応 力 ひず み 解析 に適 用 で. したが っ て,本 解 析 法 はね じ りを受 け る粘 弾 塑 性 体 の. き る もの と考 え て い る.. 3次 元 軸 対 称 問 題 の 応 力 ひず み 解析 に有 効 で あ る と考 え られ る. 8. 結. 論. 本論 文 は,著 者 らが 前 報17)で 提 案 した モデ ル 内 の ひず み. 参. 考. 文. 献. 1) M. Nisida, M. Hondo and T. Hasunuma, Proc. 6th Japan Nat. Congr. Appl. Mech., p. 137 (1957).. 速度 の影 響 を考 慮 した光 粘 弾 塑 性解 析 法 を用 い て,3次. 2) M.M.. 元軸 対 称 問題 の応 力 ひず み 解析 に必 要 な 実験 解 析 式 を導. (1961). 3) Y. Ohashi, Exp. Mech., 13, 287 (1973).. 出 し,引 張 りお よ びね じ り負荷 を受 け る ポ リエ ス テ ルモ デ ル の応 力 ひず み 解 析 に適 用 した.そ の結 果,次. のよ う. and R.A.. Thomson, Exp. Mech., 1, 43. 4) J. Javornicky, Photoplasticity, p. 73 (1974) Elsevier. 5) H.F. Brinson, Exp. Mech., 11, 467 (1971).. な結 論 を得 た. (1) 引 張 りの軸 対 称 問 題 で は,対 称 断面 内 の三 つ の主. 6). 島本. 聡,日. 本 機 械 学 会 論 文 集,. 7). 高橋. 賞,末. 次 正 寛,島. ひず み差 は異 な る二 方 向 か らの偏 光 入射 に よる散 乱 光 縞 の連 続 観 察 か ら算 出で き る.ま た,ね. Frocht. じ りの軸 対 称 問 題. で は,対 称 断 面 内 の せ ん 断 ひず み は 半径 方 向 か らの偏 光. ‑53. を受 け る粘 弾 塑 性 モ デ ル の対 称 断面 内 の相 当せ ん断 応 力, 相 当せ ん断 ひず み,偏 差 応 力 お よび偏 差 ひず み を推 定 で. 聡,日. A‑47,. 959. , 865, (1987).. (1959). 10). 三木. 教,光. 弾 性 学 要 論,p.. 9 (1974)理. 工 新 社.. 11) D.H. Morris and W.F. Riley, Exp. Mech., 12, 448 (1972). 12). 三 木 正 伸,大 3410. 村 安 彦,粟. 谷 丈 夫,日. 本 機 械 学 会 論 文 集,. 13) H.A.. び相 当せ ん断 ひ ず み も推 定 で きる.. (1981). 14) R.L. Johnson, Exp. Mech., 16, 201 (1976).. (4) 本 光 粘弾 塑 性 解 析 法 を用 い て引 張 りお よ びね じ り 負 荷 を受 け る円 弧切 欠 き丸 棒 試 験 片 の最 小 断 面 内 の 応 力 分 布 と ひず み 分布 を解 析 した結 果 は有 限要 素 解 析 に よ り 得 られ た 結 果 と よい一 致 を示 し,本 解 析 法 の 有 効 性 を確. 42,. (1976).. け る粘 弾 塑 性 モ デ ル の対 称 断面 内 の相 当せ ん断 応 力 お よ. 要 な増 分 形 の 応 力‑ひ ず み 関 係 を導 い た.. A. 9) S. Miki, Proc. 8th Japan Nat. Congr. Appl. Mech., 231. きる解 析 法 を提 案 した.ま た,こ の解 析 法 は ね じ りを受. (3) 相 当せ ん 断 応 力‑相 当 せ ん 断 ひず み を用 い た ラ ン ベ ル グ‑オ ズ グ ッ ド形 の 構 成 式 か ら,有 限 要 素 解 析 に必. (1981).. 本 機 械 学 会 論 文 集,. 8) J.W. Dally and A. Mule, J. Appl. Mech., 95, 600 (1973).. 入 射 に よ る散 乱 光 縞 の 連 続 観 察 か ら算 出 で きる. (2) 縞 こ う配 と縞 こ う配 増加 速 度 の測 定 か ら,引 張 り. 本. Gomide and C.P.. 15). 但 野. 茂,石. 16). 平 野 貞 三,林. 17). T.. 18). W.. Ramberg. 902. (1943).. 川 博 將,日. Burger, Exp. Mech., 21, 361. 本 機 械 学 会 論 文 集,. A‑54,. 1410. (1988).. Hirano,. 佳 彦,今 Y.. 井 康 文,材. Imai. and. Y. Hayashi,. and. W.R.. Osgood,. 料, Exp. NACA. 44,. 213. Mech.(印 Tech.. (1995). 刷 中). Note,. p..
(9)
関連したドキュメント
Eskandani, “Stability of a mixed additive and cubic functional equation in quasi- Banach spaces,” Journal of Mathematical Analysis and Applications, vol.. Eshaghi Gordji, “Stability
To deal with the complexity of analyzing a liquid sloshing dynamic effect in partially filled tank vehicles, the paper uses equivalent mechanical model to simulate liquid sloshing...
The idea is that this series can now be used to define the exponential of large classes of mathematical objects: complex numbers, matrices, power series, operators?. For the
Let X be a smooth projective variety defined over an algebraically closed field k of positive characteristic.. By our assumption the image of f contains
It is suggested by our method that most of the quadratic algebras for all St¨ ackel equivalence classes of 3D second order quantum superintegrable systems on conformally flat
Reynolds, “Sharp conditions for boundedness in linear discrete Volterra equations,” Journal of Difference Equations and Applications, vol.. Kolmanovskii, “Asymptotic properties of
Using the multi-scale convergence method, we derive a homogenization result whose limit problem is defined on a fixed domain and is of the same type as the problem with
Then it follows immediately from a suitable version of “Hensel’s Lemma” [cf., e.g., the argument of [4], Lemma 2.1] that S may be obtained, as the notation suggests, as the m A
