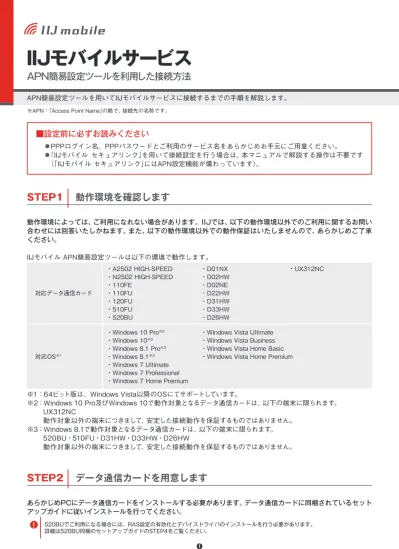

IIJモバイルサービス APN簡易設定ツールを利用した接続方法

IIJモバイルサービス

APN簡易設定ツールを利用した接続方法

APN簡易設定ツールを用いてIIJモバイルサービスに接続するまでの手順を解説します。

■設定前に必ずお読みください

◦PPPログイン名、PPPパスワードとご利用のサービス名をあらかじめお手元にご用意ください。 ◦「IIJモバイルセキュアリンク」を用いて接続設定を行う場合は、本マニュアルで解説する操作は不要です （「IIJモバイルセキュアリンク」にはAPN設定機能が備わっています）。

STEP1

｜

動作環境を確認します

動作環境によっては、ご利用になれない場合があります。IIJでは、以下の動作環境以外でのご利用に関するお問い 合わせには回答いたしかねます。また、以下の動作環境以外での動作保証はいたしませんので、あらかじめご了承 ください。 IIJモバイルAPN簡易設定ツールは以下の環境で動作します。 対応データ通信カード ・A2502HIGH-SPEED ・N2502HIGH-SPEED ・110FE ・110FU ・120FU ・510FU ・520BU ・D01NX ・D02HW ・D02NE ・D22HW ・D31HW ・D33HW ・D26HW ・UX312NC 対応OS※1 ・Windows10Pro※2 ・Windows10※2 ・Windows8.1Pro※3 ・Windows8.1※3 ・Windows7Ultimate ・Windows7Professional ・Windows7HomePremium ・WindowsVistaUltimate ・WindowsVistaBusiness ・WindowsVistaHomeBasic ・WindowsVistaHomePremium ※1：64ビット版は、WindowsVista以降のOSにてサポートしています。 ※2：Windows10Pro及びWindows10で動作対象となるデータ通信カードは、以下の端末に限られます。 UX312NC 動作対象以外の端末につきまして、安定した接続動作を保証するものではありません。 ※3：Windows8.1で動作対象となるデータ通信カードは、以下の端末に限られます。 520BU・510FU・D31HW・D33HW・D26HW 動作対象以外の端末につきまして、安定した接続動作を保証するものではありません。

STEP2

｜

データ通信カードを用意します

あらかじめPCにデータ通信カードをインストールする必要があります。データ通信カードに同梱されているセット アップガイドに従いインストールを行ってください。

●

！ 520BUでご利用になる場合には、RAS設定の有効化とデバイスドライバのインストールを行う必要があります。 詳細は520BU同梱のセットアップガイドのSTEP4をご覧ください。 STEP1 ｜ 動作環境を確認します 1 STEP2 ｜ データ通信カードを用意します 1 STEP3 ｜ データ通信カードにAPNを設定します 2 STEP4 ｜ Windowsに接続設定を追加します 3 Windows10の場合｜ 3 Windows8.1の場合｜ 4 Windows7の場合｜6 WindowsVistaの場合｜ 7 STEP5 ｜ IIJモバイルへ接続します 9 Windows10の場合｜ 9 ▪切断する場合 9 Windows8.1の場合｜ 10 ▪切断する場合 11 Windows7の場合｜11 ▪切断する場合 12 WindowsVistaの場合｜ 12 ▪切断する場合 13 お困りのときは 14 ｜接続できない 14 ｜APN簡易設定ツールでデータ通信カードを検出できない 14 ※APN：「AccessPointName」の略で、接続先の名称です。 ❶

1

データ通信カードをPCに接続します。

2

APN簡易設定ツールのアイコンをダブルクリッ クします。 「ユーザーアカウント制御」が表示された場合は、 「はい」をクリックします。

3

「次へ」をクリックします。

4

ご利用のデータ通信カード（例：UX312NC）の検 出を確認し、「次へ」をクリックします。 「サービスの選択」画面が表示された場合は、ご契 約の料金プランまたは、サービスを選択し、「次へ」 をクリックします。

5

APN情報の書き込みが完了した画面が表示され ます。Windowsの接続設定に必要となりますので、 表示されるインデックス番号を控えてください。 「完了」をクリックします。 以上でAPNの設定は終了です。 ※設定終了後は、IIJモバイル APN簡易設定ツールを削除し ても問題ありません。 APN設定を行っただけでは接続に必要な設定は完了し ていません。STEP4以降の説明に従い、Windowsの ダイアルアップ設定を行ってください。 インデックス番号：1, 2（1または2）

STEP3

｜

データ通信カードにAPNを設定します

ここでは、Windows 10での設定手順を説明します。Windows 8.1、Windows 7での手順も同様です。 Windows 8.1では、スタート画面から「デスクトップ」をクリック（タッチパネルを利用の場合はタップ）し、デス クトップモードで操作をしてください。

●

！ ・APN簡易設定ツールでは、データ通信カードへのAPNの書き込みのみ行えます。引き続きSTEP4以降の設定を行うことで、IIJモバイ_{ルサービスの接続設定は完了します。} ・タッチパネルをご使用の場合は「クリック」を「タップ」に読み替えてください。 ❷

Windows 10の場合｜

1

「スタート」メニューから「設定」を選択します。

2

「ネットワークとインターネット」をクリックし ます。

3

「ダイヤルアップ」を選択し、「新しい接続を設定す る」をクリックします。

4

「インターネットに接続します」を選択し、 「次へ」 をクリックします。 環境によっては、「次へ」をクリックした後、「既に インターネットに接続しています」が表示される 場合があります。その際は、「新しい接続をセット アップします」をクリックします。

5

「どのような方法で接続しますか？」と表示された 画面で、「ダイヤルアップ」をクリックします。

STEP4

｜

Windowsに接続設定を追加します

●

！ ・タッチパネルをご使用の場合は「クリック」を「タップ」に読み替えてください。 ❸

6

「どのモデムを使いますか？」と表示された場 合 は、ご 利 用 の デ ー タ 通 信 カ ー ド（ 例：NCXX UX312NC HS-USB Modem）をクリックします。

7

▪ダイヤルアップの電話番号：「*99***○#」を入力 （例：インデックス番号2の場合*99***2#） ※ ○の部分には、STEP3の5で書き込まれたインデックス 番号を入力してください。 ▪ユーザー名：お客様のPPPログイン名を入力 （例：[email protected]） ▪パスワード：お客様のPPPパスワードを入力 ▪接続名：任意の名前を入力（例：IIJ） 「接続」をクリックします。

8

「インターネットへの接続を使用する準備ができ ました」と表示されます。「閉じる」をクリックし ます。 以上で接続設定は終了です。

Windows 8.1の場合｜

1

スタート画面で、「デスクトップ」のタイルをクリッ クします。

2

デスクトップ画面で、右下隅か右上隅にマウス カーソルを合わせて（タッチパネルの場合は画面 右端から内側にスワイプして）「設定チャーム」を クリックします。

3

「コントロールパネル」をクリックします。 ❹

4

「ネットワークとインターネット」をクリックします。

5

「ネットワークと共有センター」をクリックします。

6

「新しい接続またはネットワークのセットアップ」 をクリックします。

7

「インターネットに接続します」を選択し、「次へ」 をクリックします。

8

「どのような方法で接続しますか?」と表示された 画面で、「ダイヤルアップ」をクリックします。 「どのモデムを使いますか？」と表示された場合 は、ご利用のデータ通信カード（例：510FU）を クリックします。

9

▪ダイヤルアップの電話番号：「*99***○#」を入力 （例：インデックス番号2の場合*99***2#） ※ ○の部分には、STEP3の5で書き込まれたインデックス 番号を入力してください。 ▪ユーザー名：お客様のPPPログイン名を入力 （例：[email protected]） ▪パスワード：お客様のPPPパスワードを入力 ▪接続名：任意の名前を入力（例：IIJ） 「接続」をクリックします。 ❺

10

接続に成功すると、「インターネットに接続され ています」と表示されます。「閉じる」をクリック します。 以上で接続設定は終了です。

Windows 7の場合｜

1

「スタート」メニューから「接続先」を選択します。 「接続先」が表示されない場合は、タスクトレイから ネットワークのアイコンをクリックしてください。

2

「ネットワークと共有センターを開く」をクリック します。

3

「新しい接続またはネットワークのセットアップ」 をクリックします。

4

「ダイヤルアップ接続をセットアップします」を選 択し、「次へ」をクリックします。 「どのモデムを使いますか？」と表示された場 合は、ご利用のデータ通信カード（例：FOMA A2502）を選択します。 ❻

5

▪ダイヤルアップの電話番号：「*99***○#」を入力 （例：インデックス番号2の場合*99***2#） ※ ○の部分には、STEP3の5で書き込まれたインデックス 番号を入力してください。 ▪ユーザー名：お客様のPPPログイン名を入力 （例：[email protected]） ▪パスワード：お客様のPPPパスワードを入力 ▪接続名：任意の名前を入力（例：IIJ） 「接続」をクリックします。

6

接続に成功すると、「インターネットに接続され ています」と表示されます。「閉じる」をクリック します。 「ネットワーク（例：IIJ）の場所を選択します」が 表示された場合は、「パブリックネットワーク」を 選択します。

7

「閉じる」をクリックします。 以上で接続設定は終了です。

Windows Vistaの場合｜

1

「スタート」メニューから「接続先」を選択します。

2

「接続またはネットワークをセットアップします」 をクリックします。 ❼

3

「ダイヤルアップ接続をセットアップします」を選 択し、「次へ」をクリックします。 「どのモデムを使いますか？」と表示された場 合は、ご利用のデータ通信カード（例：FOMA A2502）を選択します。

4

▪ ダイヤルアップの電話番号：「*99***○#」を入力 （例：インデックス番号2の場合*99***2#） ※ ○の部分には、STEP3の5で書き込まれたインデックス 番号を入力してください。 ▪ユーザー名：お客様のPPPログイン名を入力 （例：[email protected]） ▪パスワード：お客様のPPPパスワードを入力 ▪接続名：任意の名前を入力（例：IIJ） 「接続」をクリックします。

5

接続に成功すると、「インターネットに接続され ています」と表示されます。 「閉じる」をクリックします。 「ネットワーク（例：IIJ）の場所を選択します」が 表示された場合は、「公共の場所」を選択します。

6

「閉じる」をクリックします。 以上で接続設定は終了です。 ❽

Windows 10の場合｜

1

タスクトレイのネットワークアイコンをクリック し、生成された接続（例：IIJ）をクリックします。 環境によっては、ネットワークアイコンが以下の ようになる場合があります。

2

再度、生成された接続（例：IIJ）をクリックします。

3

「接続」をクリックします。 ❾

STEP5

｜

IIJモバイルへ接続します

●

！ ・タッチパネルをご使用の場合は「クリック」を「タップ」に読み替えてください。

4

▪ユーザー名：お客様のPPPログイン名を入力 （例：[email protected]） ▪パスワード：お客様のPPPパスワードを入力 「ダイヤル」をクリックします。

5

接続に成功すると、タスクトレイにネットワー ク接続中であることを示すアイコンが表示され ます。 ▪切断する場合

1

タスクトレイのネットワークアイコンをクリック し、生成された接続（例：IIJ）をクリックします。

2

再度、生成された接続（例：IIJ）をクリックします。

3

「切断」をクリックします。。

Windows 8.1の場合｜

1

スタート画面で右下隅か右上隅にマウスカーソル を合わせて（タッチパネルの場合は画面右端から内 側にスワイプして）「設定チャーム」をクリックし ます。

2

「ネットワーク」アイコンをクリックします。

3

生成された接続（例：IIJ）を選択し、「接続」をクリッ クします。

4

▪ユーザー名：お客様のPPPログイン名を入力 （例：[email protected]） ▪パスワード：お客様のPPPパスワードを入力 「ダイヤル」をクリックします。 ❿

5

接続に成功すると、タスクトレイにネットワー ク接続中であることを示すアイコンが表示され ます。 ▪切断する場合

1

スタート画面で右下隅か右上隅にマウスカーソル を合わせて（タッチパネルの場合は画面右端から内 側にスワイプして）「設定チャーム」をクリックし ます。

2

「ネットワーク」アイコンをクリックします。

3

生成された接続（例：IIJ）を選択し、「切断」をクリッ クします。

Windows 7の場合｜

1

「スタート」メニューから「接続先」を選択します。 「接続先」が表示されない場合は、タスクトレイから ネットワークのアイコンをクリックしてください。

2

生成された接続（例：IIJ）を選択し、「接続」をク リックします。 ⓫

3

▪ユーザー名：お客様のPPPログイン名を入力 （例：[email protected]） ▪パスワード：お客様のPPPパスワードを入力 「ダイヤル」をクリックします。 「ネットワーク（例：IIJ）の場所を選択します」が 表示された場合は、「パブリックネットワーク」を 選択します。

4

「閉じる」をクリックします。

5

接続に成功すると、タスクトレイにネットワー ク接続中であることを示すアイコンが表示され ます。 ▪切断する場合

1

「スタート」メニューから「接続先」を選択します。

2

「切断」をクリックします。

Windows Vistaの場合｜

1

「スタート」メニューから「接続先」を選択します。 ⓬

2

生成された接続（例：IIJ）を選択し、「接続」をク リックします。

3

▪ ユーザー名：お客様のPPPログイン名を入力 （例：[email protected]） ▪パスワード：お客様のPPPパスワードを入力 「ダイヤル」をクリックします。 「ネットワーク（例：IIJ）の場所を選択します」が 表示された場合は、「公共の場所」を選択します。

4

「閉じる」をクリックします。

5

接続に成功すると、タスクトレイにネットワー ク接続中であることを示すアイコンが表示され ます。 ▪切断する場合

1

「スタート」メニューから「接続先」を選択します。

2

「切断」をクリックします。 ⓭

本書は著作権法上の保護を受けています。 本書の一部あるいは全部について、著作権者からの許諾を得ずに、いかなる方法においても無断で 複製、翻案、公衆送信等することは禁じられています。IIJ、InternetInitiativeJapanは、株式会社イン ターネットイニシアティブの商標または登録商標です。その他、本書に掲載されている商品名、会 社名等は各会社の商号、商標または登録商標です。本文中では、™、®マークは表示しておりません。 ©2009-2016InternetInitiativeJapanInc.Allrightsreserved. 本サービスの仕様、及び本書に記載されている事柄は、将来予告なしに変更することがあります。 IIJモバイルサービス APN簡易設定ツールを利用した接続方法 発行：株式会社インターネットイニシアティブ IIJ-MVNO039-0010

お困りのときは

｜

接続できない

◦PPPログイン名とPPPパスワードが正しく設定されているかご確認ください。 ◦APNが書き込まれたインデックス番号と電話番号の設定が正しいことをご確認ください。確認できない場合 は、STEP3及びSTEP4の手順に従い、APN簡易設定ツールで再度設定を行ってください。 （例）インデックス番号が１の場合、電話番号は「*99***1#」

｜

APN簡易設定ツールでデータ通信カードを検出できない

◦APN簡易設定ツールで設定中に右画面が表示された場合、 データ通信カードがPCに正しく取りつけられているかをご 確認ください。 ◦データ通信カードの認識には時間がかかることがあります。 数秒待ち、あらためて「次へ」をクリックしてください。 ⓮
