取り付け手順

NI TB-2630B

NI PXI-2530B

用端子台

このガイドでは、

_{NI TB-2630B}

端子台の取り付けおよび信号の接続方法、および

NI PXI-2530B

スイッチモジュールを次のいずれかに構成する方法を説明します。

•

単線式

₁₂₈



1

マルチプレクサ

• 2

バンク単線式

₆₄



1 • 4

バンク単線式

₃₂



1 • 8

バンク単線式

₁₆



1 • 2

線式

₆₄



1 • 2

バンク

₂

線式

₃₂



1 • 4

バンク

₂

線式

₁₆



1 • 4

線式

₃₂



1 • 2

バンク

₄

線式

₁₆



1

•

独立この端子台はシールドされたアクセサリです。

_...1

1.

端子台を箱から取り出す

_...2

2.

部品を確認する

_...2

3.

信号を接続する

_...2

4.

端子台を取り付ける

_...20

アクセサリ

_...21

認可および準拠

_...21

概要

NI TB-2630B

端子台は、

_{NI PXI-2530B}

スイッチモジュールの前面に取り付けます。

NI TB-2630B

では、信号線とスイッチの接続にはリボンケーブルを使用します。トリガ入力信号およびトリガ出力信号用のネジ留め式端子も装備しています。

_{NI TB-2630B}

は

NI PXI-2530B

と一緒に使用するように設計されているため、

_{NI PXI-2530}

とは互換性がありません。

(2)

1. 端子台を箱から取り出す

取り扱い中に端子台を破損しないために、以下の予防措置を行ってください。注意露出しているコネクタピンには絶対に触れないでください。

•

接地ストラップを使用したり、接地されている物体に触れて、身体を接地する。

•

静電気防止用袋をシャーシの金属部分に接触させてから、端子台を袋から取り出す。端子台を箱から取り出し、部品がゆるんでいないかどうか、また、破損箇所がないかどうか調べます。端子台が破損している場合は、ナショナルインスツルメンツまでご連絡ください。破損している端子台をスイッチモジュールに取り付けないでください。端子台は、使用しないときは静電気防止用袋に入れて保管してください。

2. 部品を確認する

下記の用具があることを確認します。

❑

NI TB-2630B

端子台

❑

PXI

シャーシ

❑

NI PXI-2530B

スイッチモジュール

❑

1/8 in.

マイナスドライバー

❑

2



9

、

_{0.100 in.}

ピッチリボンケーブルコネクタ（

₈

つ）（同梱）

❑

18

コンダクタ、

_{28 AWG}

、

_{0.050 in.}

ピッチリボンケーブル（非同梱）

3. 信号を接続する

注意指定された

_EMC

のパフォーマンスを確保するには、シールドケーブルおよびアクセサリを必ず使用してください。端子台に信号を接続するには、次の手順に従います。

1.

マイナスドライバーを使用して、端子台の上部カバーのネジを外します。

2.

端子台から上部カバーを注意して取り外します。

3.

抜け防止アセンブリの

₂

つのネジを緩めて抜け防止機構上部のバーを取り外します。

4. 2



9

リボンケーブルコネクタを、各

₁₈

コンダクタリボンケーブルに取り付けます。

5.

各リボンケーブルをヘッダに接続します。

6.

リボンケーブルのシールドを図

₁

に示すように接地用圧着端子に接続します。

7.

抜け防止バーを元に戻して、抜け防止アセンブリの

₂

つのネジを締めてケーブルを固定します。

8.

端子台の上部カバーを元のように取り付けます。

9.

上部カバーのネジを締めて、端子台の上部カバーを固定します。

(3)

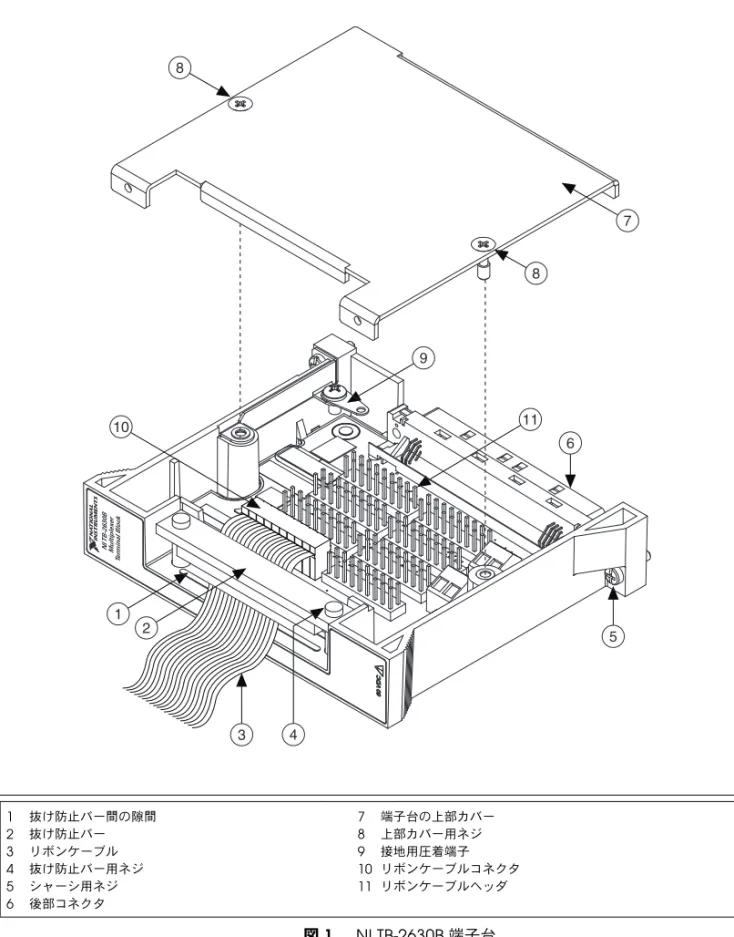

図

_{1 NI TB-2630B}

端子台 1 抜け防止バー間の隙間 2 抜け防止バー 3 リボンケーブル 4 抜け防止バー用ネジ 5 シャーシ用ネジ 6 後部コネクタ 7 端子台の上部カバー 8 上部カバー用ネジ 9 接地用圧着端子 10 リボンケーブルコネクタ 11 リボンケーブルヘッダ 7 8 8 5 6 3 4 9 1 11 NI TB-2630B Multiplex er Te rminal Bloc k 2 10

(4)

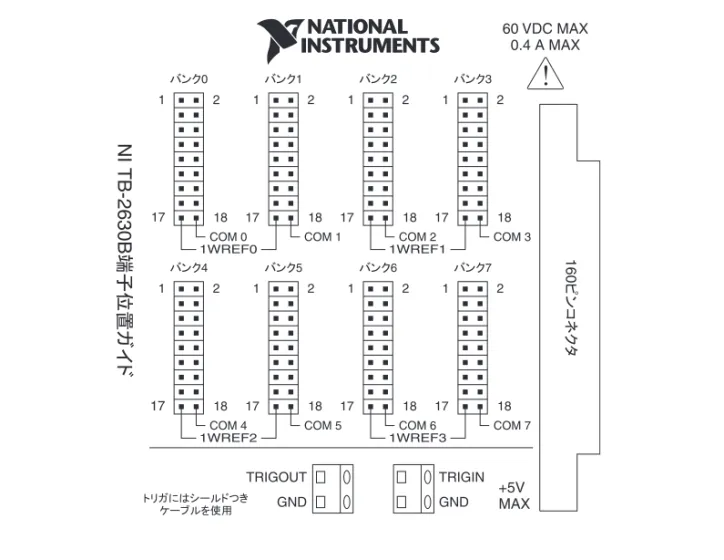

図

_{2 NI TB-2630B}

端子位置

NI TB-2630B

┵ሶ૏⟎䉧䉟䊄

NATIONAL

INSTRUMENTS

TRIGOUT 160 䊏䊮䉮䊈䉪䉺 1 䊋䊮䉪0 2 17 18 1 䊋䊮䉪1 2 17 18 1 䊋䊮䉪2 2 17 18 1 䊋䊮䉪3 2 17 18 1WREF0 1WREF1

COM 0 COM 1 COM 2 COM 3

1 䊋䊮䉪4 2 17 18 1 䊋䊮䉪5 2 17 18 1 䊋䊮䉪6 2 17 18 1 䊋䊮䉪7 2 17 18 1WREF2 1WREF3

COM 4 COM 5 COM 6 COM 7

GND TRIGIN 䊃䊥䉧䈮䈲䉲䊷䊦䊄䈧䈐䉬䊷䊑䊦䉕૶↪ GND +5V MAX 60 VDC MAX 0.4 A MAX

(5)

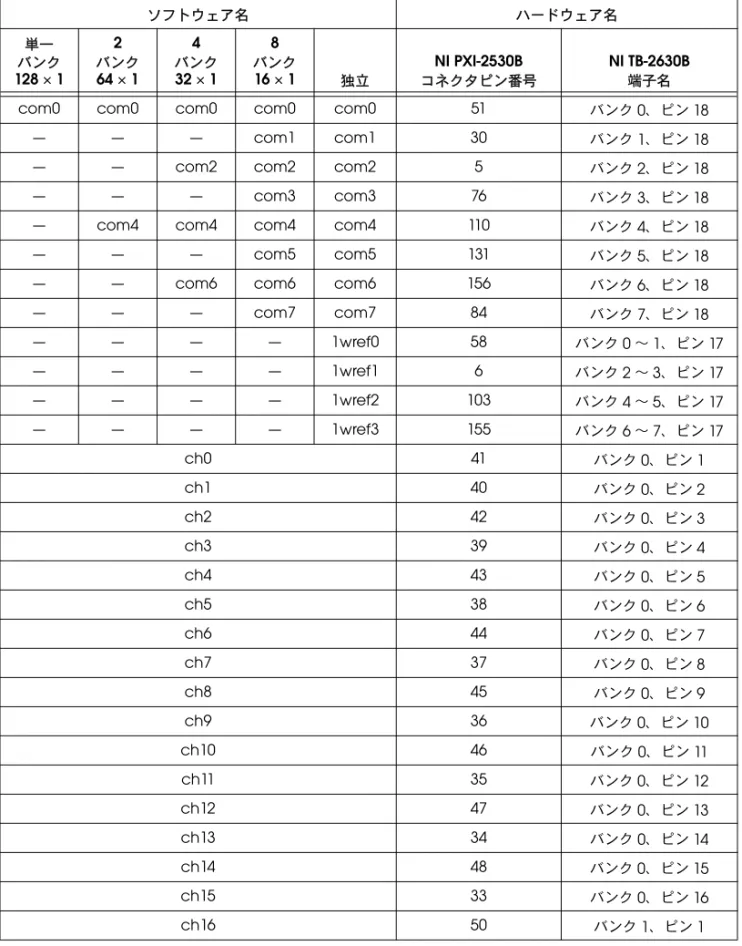

表

₁

～

₃

は、各種トポロジにおける端子のマッピングを記載しています。各トポロジのトポロジ図については、『

_NI

スイッチヘルプ』を参照してください。表

₁

単線式

/

独立トポロジでの端子のマッピングソフトウェア名ハードウェア名単一バンク 128 × 1 2 バンク 64 × 1 4 バンク 32 × 1 8 バンク 16 × 1 独立 NI PXI-2530B コネクタピン番号 NI TB-2630B 端子名

com0 com0 com0 com0 com0 51 バンク0、ピン18

— — — com1 com1 30 バンク1、ピン18

— — com2 com2 com2 5 バンク2、ピン18

— — — com3 com3 76 バンク3、ピン18

— com4 com4 com4 com4 110 バンク4、ピン18

— — — com5 com5 131 バンク5、ピン18

— — com6 com6 com6 156 バンク6、ピン18

— — — com7 com7 84 バンク7、ピン18 — — — — 1wref0 58 バンク0～1、ピン17 — — — — 1wref1 6 バンク2～3、ピン17 — — — — 1wref2 103 バンク4～5、ピン17 — — — — 1wref3 155 バンク6～7、ピン17 ch0 41 バンク0、ピン1 ch1 40 バンク0、ピン2 ch2 42 バンク0、ピン3 ch3 39 バンク0、ピン4 ch4 43 バンク0、ピン5 ch5 38 バンク0、ピン6 ch6 44 バンク0、ピン7 ch7 37 バンク0、ピン8 ch8 45 バンク0、ピン9 ch9 36 バンク0、ピン10 ch10 46 バンク0、ピン11 ch11 35 バンク0、ピン12 ch12 47 バンク0、ピン13 ch13 34 バンク0、ピン14 ch14 48 バンク0、ピン15 ch15 33 バンク0、ピン16 ch16 50 バンク1、ピン1

(6)

ch17 31 バンク1、ピン2 ch18 49 バンク1、ピン3 ch19 32 バンク1、ピン4 ch20 52 バンク1、ピン5 ch21 29 バンク1、ピン6 ch22 53 バンク1、ピン7 ch23 28 バンク1、ピン8 ch24 54 バンク1、ピン9 ch25 27 バンク1、ピン10 ch26 55 バンク1、ピン11 ch27 26 バンク1、ピン12 ch28 56 バンク1、ピン13 ch29 25 バンク1、ピン14 ch30 57 バンク1、ピン15 ch31 24 バンク1、ピン16 ch32 67 バンク2、ピン1 ch33 15 バンク2、ピン2 ch34 12 バンク2、ピン3 ch35 11 バンク2、ピン4 ch36 70 バンク2、ピン5 ch37 61 バンク2、ピン6 ch38 20 バンク2、ピン7 ch39 62 バンク2、ピン8 ch40 19 バンク2、ピン9 ch41 63 バンク2、ピン10 ch42 18 バンク2、ピン11 ch43 64 バンク2、ピン12 ch44 17 バンク2、ピン13 ch45 65 バンク2、ピン14 ch46 16 バンク2、ピン15 表

₁

単線式

/

独立トポロジでの端子のマッピング（続き）ソフトウェア名ハードウェア名単一バンク 128 × 1 2 バンク 64 × 1 4 バンク 32 × 1 8 バンク 16 × 1 独立 NI PXI-2530B コネクタピン番号 NI TB-2630B 端子名

(7)

₁

単線式

/

(8)

₁

単線式

/

(9)

単線式

₁₂₈



1

トポロジでは、ドライバによって

_1wref0

（バンク

₀

～

₁

、ピン

₁₇

）から

com1

（バンク

₁

、ピン

₁₈

）への接続が確立されます。

2

バンク単線式

₆₄



1

トポロジでは、ドライバによって以下の接続が確立されます。

• 1wref0

から

_com1

への接続。

• 1wref2

から

_com5

への接続。

4

バンク単線式

₃₂



1

トポロジでは、ドライバによって以下の接続が確立されます。

• 1wref0

から

_com1

への接続。

• 1wref1

から

_com3

への接続。

• 1wref2

から

_com5

への接続。

• 1wref3

から

_com7

への接続。 ch107 97 バンク6、ピン12 ch108 144 バンク6、ピン13 ch109 96 バンク6、ピン14 ch110 145 バンク6、ピン15 ch111 95 バンク6、ピン16 ch112 147 バンク7、ピン1 ch113 93 バンク7、ピン2 ch114 148 バンク7、ピン3 ch115 92 バンク7、ピン4 ch116 85 バンク7、ピン5 ch117 81 バンク7、ピン6 ch118 157 バンク7、ピン7 ch119 90 バンク7、ピン8 ch120 151 バンク7、ピン9 ch121 89 バンク7、ピン10 ch122 152 バンク7、ピン11 ch123 88 バンク7、ピン12 ch124 153 バンク7、ピン13 ch125 87 バンク7、ピン14 ch126 154 バンク7、ピン15 ch127 86 バンク7、ピン16 表

₁

単線式

/

(10)

表

_{2 2}

線式トポロジにおける端子のマッピングソフトウェア名極性ハードウェア名単一バンク 64 × 1 232 × 1バンク 416 × 1バンクコネクタピン番号NI PXI-2530B NI TB-2630B 端子名

com0 com0 com0 + 51 バンク0、ピン18

– 30 バンク1、ピン18 — — com1 + 5 バンク2、ピン18 — — – 76 バンク3、ピン18 — com1 com2 + 110 バンク4、ピン18 — – 131 バンク5、ピン18 — — com3 + 156 バンク6、ピン18 — — – 84 バンク7、ピン18 — — — + 58 バンク0～1、ピン17 — — — – 6 バンク2～3、ピン17 — — — + 103 バンク4～5、ピン17 — — — – 155 バンク6～7、ピン17 ch0 + 41 バンク0、ピン1 – 50 バンク1、ピン1 ch1 + 40 バンク0、ピン2 – 31 バンク1、ピン2 ch2 + 42 バンク0、ピン3 – 49 バンク1、ピン3 ch3 + 39 バンク0、ピン4 – 32 バンク1、ピン4 ch4 + 43 バンク0、ピン5 – 52 バンク1、ピン5 ch5 + 38 バンク0、ピン6 – 29 バンク1、ピン6 ch6 + 44 バンク0、ピン7 – 53 バンク1、ピン7 ch7 + 37 バンク0、ピン8 – 28 バンク1、ピン8 ch8 + 45 バンク0、ピン9 – 54 バンク1、ピン9

(11)

ch9 + 36 バンク0、ピン10 – 27 バンク1、ピン10 ch10 + 46 バンク0、ピン11 – 55 バンク1、ピン11 ch11 + 35 バンク0、ピン12 – 26 バンク1、ピン12 ch12 + 47 バンク0、ピン13 – 56 バンク1、ピン13 ch13 + 34 バンク0、ピン14 – 25 バンク1、ピン14 ch14 + 48 バンク0、ピン15 – 57 バンク1、ピン15 ch15 + 33 バンク0、ピン16 – 24 バンク1、ピン16 ch16 + 67 バンク2、ピン1 – 14 バンク3、ピン1 ch17 + 15 バンク2、ピン2 – 68 バンク3、ピン2 ch18 + 12 バンク2、ピン3 – 13 バンク3、ピン3 ch19 + 11 バンク2、ピン4 – 69 バンク3、ピン4 ch20 + 70 バンク2、ピン5 – 1 バンク3、ピン5 ch21 + 61 バンク2、ピン6 – 4 バンク3、ピン6 ch22 + 20 バンク2、ピン7 – 3 バンク3、ピン7 ch23 + 62 バンク2、ピン8 – 71 バンク3、ピン8 表

_{2 2}

線式トポロジにおける端子のマッピング（続き）ソフトウェア名極性ハードウェア名単一バンク 64 × 1 232 × 1バンク 416 × 1バンクコネクタピン番号NI PXI-2530B NI TB-2630B 端子名

(12)

_{2 2}

(13)

_{2 2}

(14)

ch54 + 141 バンク6、ピン7 – 157 バンク7、ピン7 ch55 + 99 バンク6、ピン8 – 90 バンク7、ピン8 ch56 + 142 バンク6、ピン9 – 151 バンク7、ピン9 ch57 + 98 バンク6、ピン10 – 89 バンク7、ピン10 ch58 + 143 バンク6、ピン11 – 152 バンク7、ピン11 ch59 + 97 バンク6、ピン12 – 88 バンク7、ピン12 ch60 + 144 バンク6、ピン13 – 153 バンク7、ピン13 ch61 + 96 バンク6、ピン14 – 87 バンク7、ピン14 ch62 + 145 バンク6、ピン15 – 154 バンク7、ピン15 ch63 + 95 バンク6、ピン16 – 86 バンク7、ピン16 表

_{2 2}

(15)

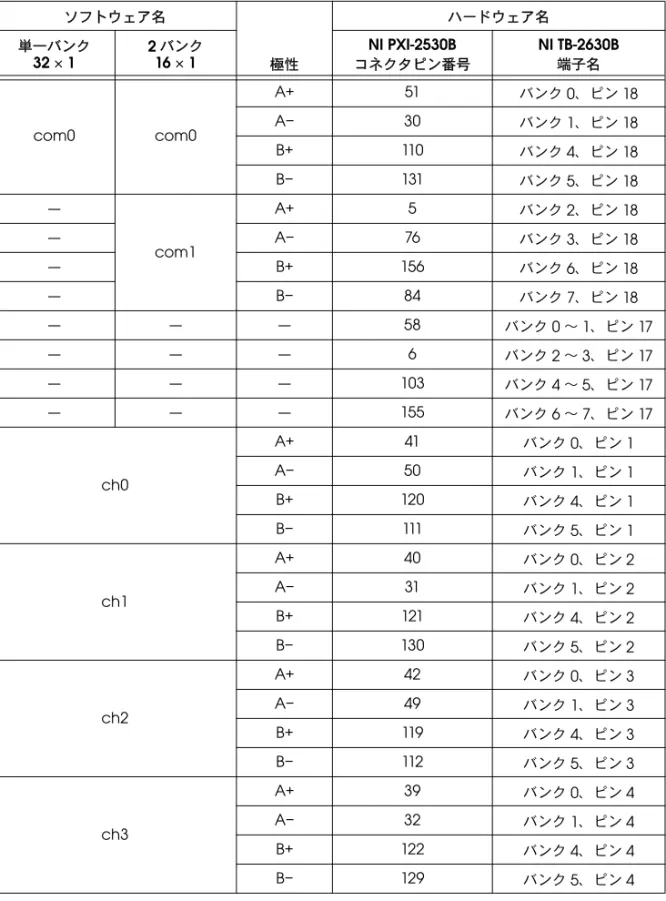

表

_{3 4}

線式トポロジにおける端子のマッピングソフトウェア名極性ハードウェア名単一バンク 32 × 1 216 × 1バンクコネクタピン番号NI PXI-2530B NI TB-2630B 端子名 com0 com0 A+ 51 バンク0、ピン18 A– 30 バンク1、ピン18 B+ 110 バンク4、ピン18 B– 131 バンク5、ピン18 — com1 A+ 5 バンク2、ピン18 — A– 76 バンク3、ピン18 — B+ 156 バンク6、ピン18 — B– 84 バンク7、ピン18 — — — 58 バンク0～1、ピン17 — — — 6 バンク2～3、ピン17 — — — 103 バンク4～5、ピン17 — — — 155 バンク6～7、ピン17 ch0 A+ 41 バンク0、ピン1 A– 50 バンク1、ピン1 B+ 120 バンク4、ピン1 B– 111 バンク5、ピン1 ch1 A+ 40 バンク0、ピン2 A– 31 バンク1、ピン2 B+ 121 バンク4、ピン2 B– 130 バンク5、ピン2 ch2 A+ 42 バンク0、ピン3 A– 49 バンク1、ピン3 B+ 119 バンク4、ピン3 B– 112 バンク5、ピン3 ch3 A+ 39 バンク0、ピン4 A– 32 バンク1、ピン4 B+ 122 バンク4、ピン4 B– 129 バンク5、ピン4

(16)

ch4 A+ 43 バンク0、ピン5 A– 52 バンク1、ピン5 B+ 118 バンク4、ピン5 B– 109 バンク5、ピン5 ch5 A+ 38 バンク0、ピン6 A– 29 バンク1、ピン6 B+ 123 バンク4、ピン6 B– 132 バンク5、ピン6 ch6 A+ 44 バンク0、ピン7 A– 53 バンク1、ピン7 B+ 117 バンク4、ピン7 B– 108 バンク5、ピン7 ch7 A+ 37 バンク0、ピン8 A– 28 バンク1、ピン8 B+ 124 バンク4、ピン8 B– 133 バンク5、ピン8 ch8 A+ 45 バンク0、ピン9 A– 54 バンク1、ピン9 B+ 116 バンク4、ピン9 B– 107 バンク5、ピン9 ch9 A+ 36 バンク0、ピン10 A– 27 バンク1、ピン10 B+ 125 バンク4、ピン10 B– 134 バンク5、ピン10 ch10 A+ 46 バンク0、ピン11 A– 55 バンク1、ピン11 B+ 115 バンク4、ピン11 B– 106 バンク5、ピン11 表

_{3 4}

線式トポロジにおける端子のマッピング（続き）ソフトウェア名極性ハードウェア名単一バンク 32 × 1 216 × 1バンクコネクタピン番号NI PXI-2530B NI TB-2630B 端子名

(17)

_{3 4}

(18)

_{3 4}

(19)

_{3 4}

(20)

4. 端子台を取り付ける

NI TB-2630B

端子台を

_{NI PXI-2530B}

のフロントパネルに接続するには、次の手順に従います。メモ

_{NI PXI-2530B}

が既に

_PXI

シャーシに取り付けられていることを前提とします。

1.

図

₃

に示すように、

_{NI TB-2630B}

を

_{NI PXI-2530B}

のフロントコネクタに差し込みます。

2.

端子台の後部パネル背面にある上下のシャーシ用ネジを締めて、端子台をしっかりと固定します。図

_{3 NI TB-2630B}

端子台の取り付け 1 シャーシネジ 2 フロントコネクタ 3 NI PXI-2530B 4 NI TB-2630B 1 2 3 4 NI P XI-2530B 128-Channel Reed Rela y Multiplex er / M atrix NI TBMultiplex-2630B er Terminal Block

(21)

アクセサリ

複列構成のリボンケーブルコネクタを使用する場合、リボンケーブルのピッチはコネクタピッチの半分になります。たとえば、

_{0.050 in.}

ピッチのリボンケーブルは、

_{0.1 in.}

ピッチのコネクタを使用します。リボンケーブルコネクタのアセンブリは、通常コネクタのピッチで定義されます。

_{0.100 in.}

ピッチコネクタの

_{0.100 in.}

ピッチケーブルアセンブリおよび

0.050 in.

ピッチのリボンケーブルについては図

₄

を参照してください。図

_{4 0.100 in.}

ピッチケーブルアセンブリ

NI TB-2630B

には、

₈

つの

₂



9 0.100 in.

ピッチリボンケーブルコネクタが含まれます。

NI TB-2630B

と一緒に使用できるその他のコネクタについては、表

₄

を参照してください。

NI TB-2630B

には、どの

_{0.050 in.}

ピッチリボンケーブルでも使用できます。

₁₈

コンダクタ以上のリボンケーブルを使用するには、使用前に不必要なコンダクタを除去します。ケーブルコネクタアセンブリについての詳細は、表

₄

を参照してください。

認可および準拠

安全性

この製品は、計測、制御、実験に使用される電気装置に関する以下の規格および安全性の必要条件を満たします。

• IEC 61010-1

、

_{EN 61010-1}

• UL 61010-1

、

_{CSA 61010-1}

メモ

_UL

およびその他の安全保証については、製品ラベルまたは「オンライン製品認証」セクションを参照してください。表

_{4 NI TB-2630B}

対応のアクセサリアクセサリ製造元製品番号 2  9 0.100 in.ピッチリボンケーブルコネクタ NI 778962-01 0.100 in.ピッチケーブルコネクタアセンブリ（_{0.100 in.}ピッチコネクタおよび_{0.050 in.}ピッチリボンケーブル） Samtec IDSD-09シリーズ 0.100 in. 0.050 in.

(22)

電磁両立性

この製品は、計測、制御、実験に使用される電気装置に関する以下の

_EMC

規格の必要条件

を満たします。

• EN 61326-1 (IEC 61326-1): Class A

エミッション、基本イミュニティ

• EN 55011 (CISPR 11): Group 1

、

_{Class A}

エミッション

• AS/NZS CISPR 11: Group 1

、

_{Class A}

エミッション

• FCC 47 CFR Part 15B: Class A

エミッション

• ICES-001: Class A

エミッションメモ

_EMC

宣言および認証については、「オンライン製品認証」セクションを参照してください。

CE

マーク準拠

この製品は、該当する

_EC

理事会指令による基本的要件に適合しています。

• 2006/95/EC

、低電圧指令（安全性）

• 2004/108/EC

、電磁両立性指令（

_EMC

）

オンライン製品認証

この製品の製品認証を入手するには、ni.com/certification（英語）にアクセスして型番または製品ラインで検索し、保証の欄の該当するリンクをクリックしてください。

環境管理

ナショナルインスツルメンツは、環境に優しい製品の設計および製造に努めています。

_NI

は、製品から特定の有害物質を除外することが、環境および

_NI

のお客様にとって有益であると考えています。

環境の詳細な情報については、ni.com/environment（英語）の

_{NI and the}

Environment

（英語）を参照してください。このページには、ナショナルインスツルメンツが準拠する環境規制および指令、およびこのドキュメントに含まれていないその他の環境に関する情報が記載されています。廃電気電子機器（

WEEE

）欧州のお客様へ製品寿命を過ぎたすべての製品は、必ず

_WEEE

リサイクルセンターへ送付してください。

_WEEE

リサイクルセンターおよびナショナルインスツルメンツの

WEEE

への取り組み、および廃電気電子機器の

_WEEE

指令

_2002/96/EC

準拠については、ni.com/environment/weee（英語）を参照してください。

⬉ᄤֵᙃѻક∵ᶧ᥻ࠊㅵ⧚ࡲ⊩ ˄Ё೑

RoHS

˅

Ё೑ᅶ᠋ National Instrumentsヺড়Ё೑⬉ᄤֵᙃѻકЁ䰤ࠊՓ⫼ᶤѯ᳝ᆇ⠽䋼ᣛҸ (RoHS)Ǆ ݇ѢNational InstrumentsЁ೑RoHSড়㾘ᗻֵᙃˈ䇋ⱏᔩ ni.com/environment/rohs_chinaǄ
