№ 全
商 品 仕 様 書

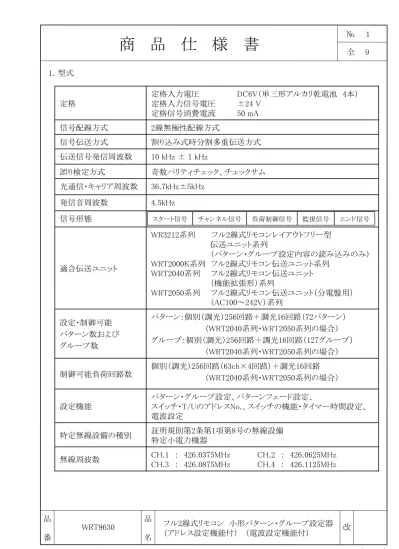

9 定格 定格入力電圧 DC6V（単三形アルカリ乾電池 4本） 定格入力信号電圧 ±24 V 定格信号消費電流 50mA 信号配線方式 2線無極性配線方式 信号伝送方式 割り込み式時分割多重伝送方式 伝送信号発信周波数 10 kHz ±1 kHz 誤り検定方式 奇数パリティチェック、チェックサム 光通信・キャリア周波数 36.7kHz±5kHz 発信音周波数 4.5kHz 信号形態 適合伝送ユニット WR3212系列 フル2線式リモコンレイアウトフリー型 伝送ユニット系列 （パターン・グループ設定内容の読み込みのみ） WRT2000K系列 フル2線式リモコン伝送ユニット系列 WRT2040系列 フル2線式リモコン伝送ユニット （機能拡張形）系列 WRT2050系列 フル2線式リモコン伝送ユニット（分電盤用） （AC100～242V）系列 設定・制御可能 パターン数および グループ数 パターン：個別（調光）256回路＋調光16回路（72パターン） （WRT2040系列・WRT2050系列の場合） グループ：個別（調光）256回路＋調光16回路（127グループ） （WRT2040系列・WRT2050系列の場合） 制御可能負荷回路数 個別（調光）256回路（63ch×4回路）＋調光16回路（WRT2040系列・WRT2050系列の場合） 設定機能 パターン・グループ設定、パターンフェード設定、 スイッチ・T/UのアドレスNo.、スイッチの機能・タイマー時間設定、 電波設定 特定無線設備の種別 証明規則第2条第1項第8号の無線設備 特定小電力機器 無線周波数 CH.1 ： 426.0375MHz CH.2 ： 426.0625MHz CH.3 ： 426.0875MHz CH.4 ： 426.1125MHz 1．型式 スタート信号 チャンネル信号 負荷制御信号 監視信号 エンド信号 1(JIS A-4） パナソニック株式会社 （120101） № 全
商 品 仕 様 書
品 番 品 名 改 9 WRT9630 フル2線式リモコン 小形パターン・グループ設定器 （アドレス設定機能付） （電波設定機能付） アドレス確認・設定距離 0～1cm 電池寿命 単三形アルカリ乾電池 アドレス設定確認500回以上、電波設定確認600回以上、 またはキー入力なしの状態で５時間使用可能 アドレス設定・確認時間 １秒～6秒 電波ワイヤレス 設定・確認時間 4秒以内 キースイッチ寿命 10万回 信号消費電流 50mA以下 動作電圧範囲 信号側 ±18 V ～ ±30 V 温度上昇 外郭部 10 ℃以下 絶縁抵抗 充電部－非充電部金属間 10MΩ以上 耐電圧 充電部－非充電部金属間 500V/1分間 2．保証品質 2－1 形状及び材料 WRT9630 フル2線式リモコン 小形パターン・グループ設定器 （アドレス設定機能付）（電波設定機能付） 商品仕様図による。 2－2 性能 試験場所は常温（0℃～35℃）常湿（相対湿度45％～85％） 3．環境条件 使用周囲温度範囲 0℃ ～ ＋40 ℃ 使用周囲照度 5000lx以下 2№ 全
商 品 仕 様 書
9 4．使用条件 4-1 使用場所 ・屋内で使用してください。 ・過酷な取扱いを受ける作業場、水気のある屋側などで使用しないでください。 4-2 アドレス設定適合端末器 フル2線式リモコンの光設定が可能な器具 4-3 電波設定適合端末器 フル2線式リモコンの電波設定式器具 4-4 適合乾電池 単三形アルカリ乾電池×4本 （LR6 単3形AA） 4-5 乾電池交換方法 商品の裏面のカバーを外し、電池刻印の極性に合わせて入れてください。 極性を誤ると動作しません。 3(JIS A-4） パナソニック株式会社 （120101） № 全
商 品 仕 様 書
品 番 品 名 改 9 WRT9630 フル2線式リモコン 小形パターン・グループ設定器 （アドレス設定機能付） （電波設定機能付） 5. 機能概要 機能 概要 アドレス設定 スイッチ・T/UのアドレスNo., スイッチの機能・タイマー時間を確認/設定 パターン・グループ設定 システムのパターン・グループ制御内容を確認/設定 電波 設定 受信器初期設定 ワイヤレス受信器の受信器アドレス、 周波数CH.、エリアNo.、を確認/設定 受信器への登録設定 ワイヤレス受信器に電波設定式端末を登録 ワイヤレス受信器に登録されている 電波設定式端末のアドレスを確認 アドレス設定 電波設定式端末の機能とアドレスNo.を確認/設定 アドレス一括設定 電波設定式端末の複数の機能とアドレスNo.を 全て一括で確認/設定 初期 設定 操作音 本器の操作音のあり/なしを設定 電源切断時間 （オートパワーオフ機能） 本器の無操作時の電源切断時間を設定 （なし、5分、10分） 伝送ユニット 接続する伝送ユニットを設定 端末数変化監視 システムに接続されている端末数が 変化したときに確認メッセージを表示 特別 設定 伝送ユニット 入力 伝送ユニットからパターン・グループ設定内容を入力 出力 本器のパターン・グループ設定内容を伝送ユニットに出力 照合 本器と伝送ユニットのパターン・グループ設定内容を照合 チェック 動作確認 本器よりフル2線システムを制御 システム状態表示 フル2線システムの状態を表示 端末登録P・G表示 選択した端末器の登録されている パターン・グループ番号を表示 空き端末表示 システムの空き端末（アドレス）を表示 編集 パターン反転 パターン設定内容を反転 コピー パターンまたはグループの設定内容を 他のパターン・グループにコピー オール消去 パターン・グループ設定内容を選択範囲ごとに消去 範囲 パターン・グループ設定内容を選択範囲ごとに一括編集 設定状態 P・G設定モード設定 フル2線システムの状態を切替 P・G設定内容一覧 選択したパターン・グループに登録されている 端末器（アドレス）の状態を表示 空きP・G表示 使用されていないパターン・グループ番号を表示 4№ 全
商 品 仕 様 書
9 6.アドレス・機能設定範囲 種別 機能 アドレスNo. 遅れ 一時 スイッチ 個別 0-1～63-4 30秒、1分、5分 30秒、1分、5分、60分、120分 Ｇ：グループ 1～127 30秒、1分、5分 30秒、1分、5分、60分、120分 Ｐ：パターン 1～72 － － 調光 1～16 30秒、1分、5分 30秒、1分、5分、60分、120分 調光（ON/OFF) 1～16 30秒、1分、5分 30秒、1分、5分、60分、120分 入力T/U 個別 0-1～63-4 － － Ｇ：グループ 1～127 － － Ｐ：パターン 1～72 － － 調光 1～16 － － 調光（ON/OFF) 1～16 － － リレーT/U 個別 0-1～63-4 － － 調光T/U 調光 1～16 － － ※ アドレス設定の後には、アドレスNo.、タイマーの設定内容をアドレスプラン表または スイッチ・T/Uの本体にシャープペンシルなどで必ず記入してください。 5(JIS A-4） パナソニック株式会社 （120101） № 全
商 品 仕 様 書
品 番 品 名 改 9 WRT9630 フル2線式リモコン 小形パターン・グループ設定器 （アドレス設定機能付） （電波設定機能付） 6 7．使用上のご注意 （1）本器は、フル2線式リモコン専用です。他のシステムでは使用できません。 （2）商品をご使用いただくには、あらかじめフル2線式リモコンに関する知識が必要です。 別途、フル2線式リモコンのカタログ・技術マニュアルをご覧ください。 （3）アドレス設定、電波設定およびバックライト点灯にはアルカリ乾電池（市販）が必要です。 （4）裏面の乾電池ボックスに単三形アルカリ乾電池（1.5Ｖ×4本）を入れてください。 ※乾電池交換時は、必ず4本とも交換してください。 （5）乾電池は早めに交換してください。 （6）電池残量が少なくなると正しく設定できなくなります。 （7）長時間使用しない場合や、乾電池を使いきった場合は、乾電池を取り出してください。 （8）乾電池を入れないで使用すると、フル2線信号や商用電源が瞬時停電（0.3秒以上）した場合 編集中のデータが消えたり、操作が無効になる場合があります。 （9）本器の汚れは乾いた布でふき取ってください。 シンナーなどを使用すると、変色したり表面の光沢が損なわれる場合があります。 （10）複数の設定器を用いて同時に電波設定を行わないでください。 （11）送信電波が医用電気機器に与える影響はきわめて少ないものですが、 安全管理のため本器は医用電気機器から20cm以上離して使用してください。 （12）アドレスの設定・確認中は、本器を動かさないでください。 他の端末器に近づけると、その端末器に影響を与える恐れがあります。 （13）アドレスの設定・確認中には、近くで他のワイヤレススイッチや器具などを 使用しないでください。確認・設定の操作エラーになる場合があります。 （14）WRT2050系列以外の伝送ユニットをご使用の場合、正しく設定するために 入出力中はフル2線システム側のスイッチ操作は行わないで下さい。 （15）アドレス設定時には、必ずスイッチ・T/Uがフル2線信号に接続されていることを 確認してください。（接続されていないとアドレス設定ができません。） （16）パターン・グループ設定内容の編集はフル2線信号が接続されていなくてもできます。 （17）フル2線システム側にT/Uが接続されていなくても、設定内容を入出力できます。№ 全
商 品 仕 様 書
9 7 7．使用上のご注意 （18）信号線を接続すると自動的に、電源の供給が電池から信号線に変わります。 （信号線は本器の電源スイッチがＯＦＦの状態で接続してください。） （一部機能については電池を使用します。） （19）設定した内容または伝送ユニットから本器へ入力したパターン・グループ設定内容は 電源をＯＦＦにしても消去されません。 （20）乾電池を入れないで使用すると、フル2線信号や商用電源が瞬時停電（0.3秒以上）した場合 編集中のデータが消えたり操作が無効になる場合があります。 （21）端末数変化監視について ・端末数変化監視は、通常は解除でご使用ください。設定されていますと、システム異常 （信号線短絡やT/Uのないアドレスにスイッチ操作等）時に、表示されることがあります。 ・端末数変化監視は、P・G設定モードでご使用ください。 ・本器及び伝送ユニットの電源投入時、信号線の短絡発生復旧時などの場合、 端末器データ収集のため、しばらくの間正確に表示されない場合があります。 （22）電波設定について 次のような使用環境では、周辺機器のノイズや障害物の影響を受けて 電波の到達距離が短くなることがあります。 ・本器の近くに金属や鉄筋コンクリートなどの電波を通しにくい障壁がある。 ・本器の近くにある壁面内の断熱材にアルミ箔を貼り付けたグラスウールを使用している。 ・本器の周辺が金属物で囲まれている。 （スチールキャビネットの間、カラオケボックスなど） ・操作する人の位置で電波を遮っている。 ・電子レンジやパソコンなどの家電商品やＯＡ機器が本器の周囲2m以内にある。 ・本器の近くで、直流電圧で駆動するベルやモーターなどの機器が動作している。 ・本器の近くで、携帯電話やPHS電話を使用している。 ・本器の近く（10m以内）でマイクロ波治療器を使用している。 ・本器の近くに、テレビ・ラジオの送信所近辺等の強電界地域または各種無線局がある。 ・本器の近く（20cm)に、商用電源に接続する機器（AC100V,AC200Cなど） およびその電源線がある。 （23）本器は総務省の技術基準に適合しています。 製品に貼り付けられている表示（ マーク）はその証明マークです。 表示マークの貼り付けられている製品は総務大臣の許可無しに 改造して使用することはできません。 改造すると法律により罰せられることがあります。(JIS A-4） パナソニック株式会社 （120101） № 全
商 品 仕 様 書
品 番 品 名 改 9 WRT9630 フル2線式リモコン 小形パターン・グループ設定器 （アドレス設定機能付） （電波設定機能付） 8 8．安全確保のための使用上及び設計上の禁止事項 下記項目を満足されていない場合のトラブルに関しては責任を負いかねます。 8－1 商品のご使用に際しては、以下の点を遵守ください。 (1) 本商品は、主として照明制御用として開発した商品です。 従いまして、セキュリティ用途（防犯、防災、その他人命に関わる用途）へのご使用は、 お避けください。 また、使用用途が一般照明制御以外で安全性が求められる場合は、 ・システムとして、冗長性を設け、単一故障では不安全にならない様に図ってください。 ・保護装置、保護回路等を設け、システムとしての安全性を図ってください。 ※この商品をシステムとして組み込まれた盤等にも安全確保のため、 上記事項を必ず明記してください。 8－2 使用上の禁止事項 (1)照明以外の負荷機器（換気扇、電動機器、空調機器など）の制御には使用しない でください。誤動作によるケガや事故の原因になります。 (2)修理や分解・改造をしないでください。感電・火災の原因になります。 8－3 施工上の禁止事項 (1)本仕様書で指定されていない電池は使用しないでください。 また、新しい電池と古い電池を混ぜて使用しないでください。 (2)電池を本器に挿入する場合、極性表示に注意し、表示通り正しく入れてください。 (3)濡れた手で操作したり、水をかけたりしないでください。№ 全
