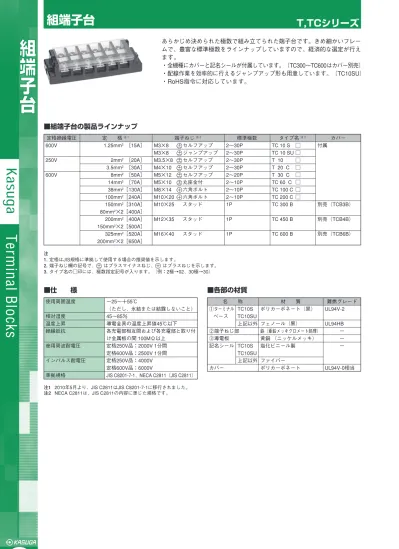

組端子台
T,TCシリーズ
あらかじめ決められた極数で組み立てられた端子台です。きめ細かいフレー
ムで、豊富な標準極数をラインナップしていますので、経済的な選定が行え
ます。
・全機種にカバーと記名シールが付属しています。(TC300~TC600はカバー別売)
・配線作業を効率的に行えるジャンプアップ形も用意しています。(TC10SU)
・RoHS指令に対応しています。
■組端子台の製品ラインナップ
定格絶縁電圧
定 格
注1
端子ねじ
注2
標準極数
タイプ名
注3
カバー
600V
1.25mm
2
[15A] M3×8
±セルフアップ
2~30P
TC 10 S □
付属
M3×8
±
ジャンプアップ
2~30P
TC 10 SU □
m
m
2
V
0
5
2
2
[20A] M3.5×8
±セルフアップ
2~30P
T 10
□
3.5mm
2
[30A] M4×10
±セルフアップ
2~30P
T 20 C □
m
m
8
V
0
0
6
2
[50A] M5×12
±セルフアップ
2~20P
T 30 C □
14mm
2
[70A] M5×10
±丸座金付
2~10P
TC 60 C □
38mm
2
[130A] M8×14
+六角ボルト
2~10P
TC 100 C □
100mm
2
[240A] M10×20
+六角ボルト
2~10P
TC 200 C □
150mm
2
[310A] M10×25
スタッド
1P
TC 300 B
別売(TCB3B)
80mm
2
×2[400A]
200mm
2
[400A] M12×35
スタッド
1P
TC 450 B
別売(TCB4B)
150mm
2
×2[500A]
325mm
2
[520A] M16×40
スタッド
1P
TC 600 B
別売(TCB6B)
200mm
2
×2[650A]
注
1. 定格はJIS規格に準拠して使用する場合の推奨値を示します。
2. 端子ねじ欄の記号で、± はプラスマイナスねじ、+ はプラスねじを示します。
3. タイプ名の□印には、極数指定記号が入ります。(例:2極→02、30極→30)
■仕 様
使用周囲温度
-25~+55℃
(ただし、氷結または結露しないこと)
相対湿度
45~85%
温度上昇
導電金具の温度上昇値45℃以下
絶縁抵抗
各充電部相互間および各充電部と取り付
け金属板の間 100MΩ以上
商用周波耐電圧
定格250V品:2000V 1分間
定格600V品:2500V 1分間
インパルス耐電圧
定格250V品:4000V
定格600V品:6000V
準拠規格
JIS C8201-7-1、NECA C2811(JIS C2811)
■各部の材質
名 称
材 質
難燃グレード
①ターミナル TC10S
ポリカーボネート(黒)
UL94V-2
ベース
TC10SU
上記以外 フェノール(黒)
UL94HB
②端子ねじ部
鉄(亜鉛メッキクロメート処理)
-
③導電板
黄銅 (ニッケルメッキ)
-
記名シール TC10S
塩化ビニール製
-
TC10SU
上記以外 ファイバー
カバー
ポリカーボネート
UL94V-0相当
注1
組端子台
T,TCシリーズ
TC 10 S □
1.25mm
2
[15A]
セルフアップ カバー付 記名シール付
■製品一覧
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
2 TC10 S 02 40 31 25g ¥250
3 TC10 S 03 48 39 30g ¥300
4 TC10 S 04 56 47 40g ¥350
5 TC10 S 05 64 55 45g ¥400
6 TC10 S 06 72 63 55g ¥450
8 TC10 S 08 88 79 65g ¥550
10 TC10 S 10 104 95 80g ¥650
12 TC10 S 12 120 111 95g ¥730
14 TC10 S 14 136 127 110g ¥830
■適合圧着端子
1.25-3
絶縁電圧
600V
適合電線と 0.75mm
2
-10A
最大電流
1.25mm
2
-15A
(圧着接続の場合)
※ 2mm
2
-20A
(※印はねじ・圧着端子が
JIS規格外)
端子ねじ
M3×8
±
セルフアップ
締付トルク 0.6~0.9N・m
■適合アクセサリ一覧
(C-311ページを参照)
品 名 タイプ名 標準価格(税別)
ショート 標準 TJ161 A 10個入 ¥700
バー(6P) 被覆付 TJ161 B 10個入 ¥1,080
曲加工 TJ161 C 10個入 ¥700
ショート 標準 TJ1201 A 10個入 ¥1,980
バー(20P) 被覆付 TJ1201 B 10個入 ¥2,950
M3
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
15 TC10 S 15 144 135 115g ¥880
16 TC10 S 16 152 143 125g ¥930
18 TC10 S 18 168 159 135g ¥1,030
20 TC10 S 20 184 175 150g ¥1,130
22 TC10 S 22 200 191 165g ¥1,230
24 TC10 S 24 216 207 180g ¥1,330
25 TC10 S 25 224 215 185g ¥1,380
30 TC10 S 30 264 255 220g ¥1,630
極数が多くなりますと、ユニットの長さと取付ピッチに若干の誤差が生じる場合があります。
TC 10 SU □
1.25mm
2
[15A]
カバー付 記名シール付
■製品一覧
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
2 TC10 SU 02 40 31 25g ¥260
3 TC10 SU 03 48 39 35g ¥330
4 TC10 SU 04 56 47 40g ¥400
5 TC10 SU 05 64 55 50g ¥460
6 TC10 SU 06 72 63 60g ¥530
8 TC10 SU 08 88 79 75g ¥660
10 TC10 SU 10 104 95 90g ¥800
12 TC10 SU 12 120 111 105g ¥930
14 TC10 SU 14 136 127 120g ¥1,060
■適合圧着端子
1.25-3
絶縁電圧
600V
適合電線と 0.75mm
2
-10A
最大電流
1.25mm
2
-15A
(圧着接続の場合)
※ 2mm
2
-20A
(※印はねじ・圧着端子が
JIS規格外)
端子ねじ
M3×8
±
ジャンプアップ
締付トルク 0.6~0.9N・m
■適合アクセサリ一覧
(C-311ページを参照)
品 名 タイプ名 標準価格(税別)
ショート 標準 TJ161 A 10個入 ¥700
バー(6P) 被覆付 TJ161 B 10個入 ¥1,080
曲加工 TJ161 C 10個入 ¥700
ショート 標準 TJ1201 A 10個入 ¥1,980
バー(20P) 被覆付 TJ1201 B 10個入 ¥2,950
M3
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
15 TC10 SU 15 144 135 130g ¥1,130
16 TC10 SU 16 152 143 140g ¥1,200
18 TC10 SU 18 168 159 155g ¥1,330
20 TC10 SU 20 184 175 170g ¥1,460
22 TC10 SU 22 200 191 185g ¥1,600
24 TC10 SU 24 216 207 200g ¥1,730
25 TC10 SU 25 224 215 210g ¥1,800
30 TC10 SU 30 264 255 250g ¥2,130
極数が多くなりますと、ユニットの長さと取付ピッチに若干の誤差が生じる場合があります。
5
max.
6.6max.
3.5
min.
3.2
φ
ジャンプアップ
5
max.
6.6max.
3.5
min.
3.2
φ
難燃グレード UL94V-2
難燃グレード UL94V-2
工業用端子台
TIFA7-S
TIFA
TIFB
TIFC
TIFZ
TIF(Z)S3
TIF(Z)S5N
TIFY
TIFE
TIFF
インフォメーション
TX
TXU
TXW
TXW-D(F)R
TFP,TTFP
TFE
TTG,TT,TTJ
TN
TXJ
TR
インフォメーション
技術資料
タイプ名の指定方法
TW,TTW
TWM
TWD(M)150L
TWS
TWEU
TWY
TWF
インフォメーション
スタッド支持台
防水中継端子ボックス
分岐用銅バー
エンドプレート
カバー
記名シール
レール
ストッパー
組立部品
レール支え
ショートバー
ツール・他
セレクションマップ
TEN,TEU
T,TC
TL
TXM,TXUM,
TXWM
TXWM-D(F)R
TQB
TFPM,TTFPM
TTGM
インフォメーション
TNC
TKS15
TXF
TXG
TXSUM
TXSU
TS-R
TS-CHM
TWP(Y)
TPC
TEV
TSK
インフォメーション
端子台アクセサリ
特殊用途端子台
組端子台
レール式端子台
インターフェース端子台
クラッチロック端子台
セレクションマップ
組端子台
T,TCシリーズ
T 10 □
2mm
2
[20A]
セルフアップ カバー付 記名シール付
■製品一覧
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
2 T10 02 42 32 30g ¥200
3 T10 03 52 42 40g ¥250
4 T10 04 62 52 50g ¥300
5 T10 05 72 62 55g ¥350
6 T10 06 82 72 65g ¥400
8 T10 08 102 92 85g ¥500
10 T10 10 122 112 100g ¥600
12 T10 12 142 132 120g ¥700
14 T10 14 162 152 135g ¥800
■適合圧着端子
1.25-3.5
2-3.5
絶縁電圧
250V
適合電線と 0.75mm
2
-10A
最大電流
1.25mm
2
-15A
(圧着接続の場合)
2mm
2
-20A
端子ねじ
M3.5×8
±
セルフアップ
締付トルク 1.0~1.3N・m
■適合アクセサリ一覧
(C-311ページを参照)
品 名 タイプ名 標準価格(税別)
ショート 標準 TJ163 A 10個入 ¥700
バー(6P) 被覆付 TJ163 B 10個入 ¥1,080
曲加工 TJ163 C 10個入 ¥700
M3.5
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
15 T10 15 172 162 145g ¥850
16 T10 16 182 172 155g ¥900
18 T10 18 202 192 175g ¥1,000
20 T10 20 222 212 190g ¥1,100
22 T10 22 242 232 210g ¥1,200
24 T10 24 262 252 225g ¥1,300
25 T10 25 272 262 235g ¥1,350
30 T10 30 322 312 280g ¥1,600
極数が多くなりますと、ユニットの長さと取付ピッチに若干の誤差が生じる場合があります。
T 20 C □
3.5mm
2
[30A]
セルフアップ カバー付 記名シール付
■製品一覧
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
2 T20 C 02 47 37 45g ¥260
3 T20 C 03 59 49 55g ¥350
4 T20 C 04 71 61 70g ¥430
6 T20 C 06 95 85 95g ¥600
8 T20 C 08 119 109 125g ¥760
10 T20 C 10 143 133 150g ¥930
12 T20 C 12 167 157 180g ¥1,100
14 T20 C 14 191 181 205g ¥1,260
■適合圧着端子
1.25-4
2-4
3.5-4S
5.5-4S
絶縁電圧
250V
適合電線と 1.25mm
2
-15A
最大電流
2mm
2
-20A
(圧着接続の場合)
※3.5mm
2
-30A
※5.5mm
2
-40A
(※印は圧着端子がJIS規格
外)
端子ねじ
M4×10
±
セルフアップ
締付トルク 1.4~1.8N・m
■適合アクセサリ一覧
(C-311ページを参照)
品 名 タイプ名 標準価格(税別)
ショート 標準 TJ263 A 10個入 ¥800
バー(6P) 被覆付 TJ263 B 10個入 ¥1,180
曲加工 TJ263 C 10個入 ¥800
M4
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
15 T20 C 15 203 193 220g ¥1,350
16 T20 C 16 215 205 230g ¥1,430
18 T20 C 18 239 229 260g ¥1,600
20 T20 C 20 263 253 285g ¥1,760
22 T20 C 22 287 277 310g ¥1,930
24 T20 C 24 311 301 340g ¥2,100
25 T20 C 25 323 313 350g ¥2,180
30 T20 C 30 383 373 420g ¥2,680
極数が多くなりますと、ユニットの長さと取付ピッチに若干の誤差が生じる場合があります。
4
max.
7.8max.
5
min.
3.7
φ
4.7
max.
9.3max.
5
min.
4.3
φ
難燃グレード UL94HB
難燃グレード UL94HB
組端子台
T,TCシリーズ
T 30 C □
8mm
2
[50A]
セルフアップ カバー付 記名シール付
■製品一覧
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
2 T30 C 02 60 48 90g ¥480
3 T30 C 03 76 64 115 g ¥610
4 T30 C 04 92 80 145 g ¥750
6 T30 C 06 124 112 200 g ¥1,010
8 T30 C 08 156 144 260g ¥1,280
■適合圧着端子
3.5-5(JIS規格外)
5.5-5
8-5
絶縁電圧
600V
適合電線と 3.5mm
2
-30A
最大電流
5.5mm
2
-40A
(圧着接続の場合)
8mm
2
-50A
端子ねじ
M5×12
±
セルフアップ
締付トルク 2.2~2.8N・m
■適合アクセサリ一覧
(C-311ページを参照)
品 名 タイプ名 標準価格(税別)
ショートバー(2P) JTJ302B 10個入 ¥1,850
M5
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
10 T30 C 10 188 176 315g ¥1,550
12 T30 C 12 220 208 370 g ¥1,810
15 T30 C 15 268 256 455g ¥2,210
18 T30 C 18 316 304 540 g ¥2,610
20 T30 C 20 348 336 600 g ¥2,880
TC 60 C □
14mm
2
[70A]
丸座金付 カバー付 記名シール付
■製品一覧
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
2 TC 60 C 02 64 52 125g ¥580
3 TC 60 C 03 82 70 170g ¥730
4 TC 60 C 04 100 88 210g ¥880
5 TC 60 C 05 118 106 250g ¥1,030
■適合圧着端子
5.5-5
8-5
14-5
絶縁電圧
600V
適合電線と 5.5mm
2
-40A
最大電流
8mm
2
-50A
14mm
2
-70A
端子ねじ
M5×10
±
丸座金付
締付トルク 2.2~2.8N・m
■適合アクセサリ一覧
(C-311ページを参照)
品 名 タイプ名 標準価格(税別)
ショートバー(2P) JTJ602B 10個入 ¥2,210
M5
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
6 TC 60 C 06 136 124 290g ¥1,180
8 TC 60 C 08 172 160 370g ¥1,480
9 TC 60 C 09 190 178 410g ¥1,630
10 TC 60 C 10 208 196 510g ¥1,780
7
max.
12.5max.
8
min.
5.3
φ
8
max.
14max.
9
min.
5.3
φ
難燃グレード UL94HB
難燃グレード UL94HB
工業用端子台
TIFA7-S
TIFA
TIFB
TIFC
TIFZ
TIF(Z)S3
TIF(Z)S5N
TIFY
TIFE
TIFF
インフォメーション
TX
TXU
TXW
TXW-D(F)R
TFP,TTFP
TFE
TTG,TT,TTJ
TN
TXJ
TR
インフォメーション
技術資料
タイプ名の指定方法
TW,TTW
TWM
TWD(M)150L
TWS
TWEU
TWY
TWF
インフォメーション
スタッド支持台
防水中継端子ボックス
分岐用銅バー
エンドプレート
カバー
記名シール
レール
ストッパー
組立部品
レール支え
ショートバー
ツール・他
セレクションマップ
TEN,TEU
T,TC
TL
TXM,TXUM,
TXWM
TXWM-D(F)R
TQB
TFPM,TTFPM
TTGM
インフォメーション
TNC
TKS15
TXF
TXG
TXSUM
TXSU
TS-R
TS-CHM
TWP(Y)
TPC
TEV
TSK
インフォメーション
端子台アクセサリ
特殊用途端子台
組端子台
レール式端子台
インターフェース端子台
クラッチロック端子台
セレクションマップ
組端子台
T,TCシリーズ
TC 100 C □
38mm
2
[130A]
六角ボルト カバー付 記名シール付
■製品一覧
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
2 TC 100 C 02 78 67 290g ¥930
3 TC 100 C 03 105 94 380g ¥1,230
4 TC 100 C 04 132 121 470g ¥1,530
6 TC 100 C 06 186 175 650g ¥2,130
■適合圧着端子
22-8
38-8
絶縁電圧
600V
適合電線と 22mm
2
-90A
最大電流
(30mm
2
-110A)
38mm
2
-130A
(50mm
2
-130A)
端子ねじ
M8×14
+
六角ボルト
締付トルク 8~10N・m
■適合アクセサリ一覧
(C-311ページを参照)
品 名 タイプ名 標準価格(税別)
ショートバー(2P) JTJ1002B 10個入 ¥3,430
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
8 TC 100 C 08 240 229 830g ¥2,730
9 TC 100 C 09 267 256 920g ¥3,030
10 TC 100 C 10 294 283 1010g ¥3,330
M8
TC 200 C □
100mm
2
[240A]
六角ボルト カバー付 記名シール付
■製品一覧
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
2 TC 200 C 02 96 83 525g ¥1,960
3 TC 200 C 03 130 117 700g ¥2,660
4 TC 200 C 04 164 151 875g ¥3,360
■適合圧着端子
60-10
80-10
100-10
絶縁電圧
600V
適合電線と 60mm
2
-175A
最大電流
(80mm
2
-210A)
100mm
2
-240A
端子ねじ
M10×20
+
六角ボルト
締付トルク 15~20N・m
■適合アクセサリ一覧
(C-311ページを参照)
品 名 タイプ名 標準価格(税別)
ショートバー - -
極 タイプ名 寸法(mm) 概略 標準
数 A B 質量 価格
(税別)
6 TC 200 C 06 232 219 1225g ¥4,760
9 TC 200 C 09 334 321 1735g ¥6,860
10 TC 200 C 10 368 355 1920g ¥7,560
M10
11
max.
22.5max.
13
min.
8.4
φ
14
max.
28.7max.
17
min.
10.5
φ
難燃グレード UL94HB
難燃グレード UL94HB
組端子台
T,TCシリーズ
■適合圧着端子
80-10
100-10
150-10
絶縁電圧
600V
適合電線と
80mm
2
-210A
最大電流
100mm
2
-240A
125mm
2
-270A
150mm
2
-310A
端子ねじ
M10×25 スタッド
(六角ナット)
締付トルク 15~20N・m
カバーは別売です。
TC 300 B
150mm
2
[310A]
80mm
2
×2[400A]
M10 スタッド
■製品一覧
品 名
タイプ名 概略 標準価格
質量 (税別)
ターミナル
150mm
2
[300A] TC 300 B 290g 1P ¥1,200
ユニット
80mm
2
×2本[400A]
■適合アクセサリ一覧(C-311ページを参照)
適合アクセサリ
タイプ名
概略
標準価格
質量
(税別)
TC300B専用カバー
TCB 3 B
25g
¥450
■適合圧着端子
150-12
200-12
325-12
絶縁電圧
600V
適合電線と 150mm
2
-310A
最大電流
200mm
2
-400A
※250mm
2
-430A
※325mm
2
-520A
(※印はねじ・圧着端子が
JIS規格外)
端子ねじ
M12×35 スタッド(六角ナット)
締付トルク 25~35N・m
カバーは別売です。
TC 450 B
200mm
2
[400A]
150mm
2
×2[500A]
M12 スタッド
■製品一覧
品 名
タイプ名 概略 標準価格
質量 (税別)
ターミナル
200mm
2
[400A] TC 450 B 540g 1P ¥1,850
ユニット
150mm
2
×2本[500A]
■適合アクセサリ一覧(C-311ページを参照)
適合アクセサリ
タイプ名
概略
標準価格
質量
(税別)
TC450B専用カバー
TCB 4 B
40g
¥530
20
max.
40max.
15.5
min.
10.5
φ
26
max.
51max.
20
min.
13
φ
難燃グレード UL94HB
難燃グレード UL94HB
工業用端子台
TIFA7-S
TIFA
TIFB
TIFC
TIFZ
TIF(Z)S3
TIF(Z)S5N
TIFY
TIFE
TIFF
インフォメーション
TX
TXU
TXW
TXW-D(F)R
TFP,TTFP
TFE
TTG,TT,TTJ
TN
TXJ
TR
インフォメーション
技術資料
タイプ名の指定方法
TW,TTW
TWM
TWD(M)150L
TWS
TWEU
TWY
TWF
インフォメーション
スタッド支持台
防水中継端子ボックス
分岐用銅バー
エンドプレート
カバー
記名シール
レール
ストッパー
組立部品
レール支え
ショートバー
ツール・他
セレクションマップ
TEN,TEU
T,TC
TL
TXM,TXUM,
TXWM
TXWM-D(F)R
TQB
TFPM,TTFPM
TTGM
インフォメーション
TNC
TKS15
TXF
TXG
TXSUM
TXSU
TS-R
TS-CHM
TWP(Y)
TPC
TEV
TSK
インフォメーション
端子台アクセサリ
特殊用途端子台
組端子台
レール式端子台
インターフェース端子台
クラッチロック端子台
セレクションマップ
組端子台
T,TCシリーズ
■適合圧着端子
325-16
カバーは別売です。
TC 600 B
M16 スタッド
■製品一覧
品 名
タイプ名 概略 標準価格
質量 (税別)
ターミナル 250mm
2
[430A] TC 600 B 870g 1P ¥3,400
ユニット
325mm
2
[520A]
200mm
2
×2 [650A]
■適合アクセサリ一覧(C-311ページを参照)
適合アクセサリ
タイプ名
概略
標準価格
質量
(税別)
TC600B専用カバー
TCB 6 B
50g
¥900
28
max.
65max.
23
min.
16.5
φ
250mm
2
[430A]
325mm
2
[520A]
200mm
2
×2 [650A]
絶縁電圧
600V
適合電線と 250mm
2
[430A]
最大電流
325mm
2
[520A]
200mm
2
×2[650A]
端子ねじ
M16×40 スタッド(六角ナット)
締付トルク 70~90N・m
難燃グレード UL94HB
