Vivado 合成

概要

合成は、RTL で記述 さ れたデザ イ ン を ゲー ト レベル記述に変換する プ ロ セ ス です。 Vivado™ 統合設計環境 (IDE) の 合成は タ イ ミ ン グ ド リ ブンであ り 、 メ モ リ 使用量お よびパフ ォ ーマン ス で最適化 さ れてい ます。 SystemVerilog お よ び VHDL と Verilog の混合 も サポー ト さ れてい ます。 Vivado IDE では、 業界標準の Synopsys Design Constraints (SDC) に基づ く ザ イ リ ン ク ス デザ イ ン制約 (XDC) がサポー ト さ れてい ます。

重要 _{: UCF 制約は、 Vivado 合成ではサポー ト されません。 UCF 制約は XDC 制約に変換する必要があ り ます。詳細は、} 『Vivado Design Suite 移行手法ガ イ ド 』 (UG911) [参照 6] の 「UCF 制約の XDC 制約への移行」 を参照し て く だ さ い。

合成を設定 し て実行する には、 次の 2 つの方法があ り ます。 • プ ロ ジ ェ ク ト モー ド を使用

• 非プ ロ ジ ェ ク ト モー ド を使用 (Tcl コ マン ド synth_design を実行し 、 デザ イ ン フ ァ イ ルをユーザーが制御) 操作モー ド の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : デザ イ ン フ ローの概要』 (UG892) [参照 7] を参照し て く だ さ い。 こ の章では、 両方のモー ド を使用 し た合成を個別のセ ク シ ョ ンで説明 し ます。

合成手法

Vivado IDE では、 合成およびイ ンプ リ メ ンテーシ ョ ン run を ボ タ ン を ク リ ッ ク する だけで実行可能な環境が提供 さ れ てい ます。run のデータ は自動的に管理 さ れ、 さ ま ざ ま な RTL ソ ース バージ ョ ン、 タ ーゲ ッ ト デバ イ ス、 合成お よ び イ ン プ リ メ ン テーシ ョ ン オプシ ョ ン、 物理制約お よ び タ イ ミ ン グ制約を使用 し て繰 り 返 し 実行で き ます。 Vivado IDE では、 次の操作を実行で き ます。 • ス ト ラ テジ を作成お よ び保存。 ス ト ラ テジ と は、 合成ま たは イ ンプ リ メ ン テーシ ョ ンのデザ イ ン run に適用 さ れ る コ マ ン ド オプシ ョ ンの設定です。 詳細は、11 ページの 「run ス ト ラ テジの作成」 を参照 し て く だ さ い。 • 複数の合成お よ び イ ンプ リ メ ン テーシ ョ ン run を設定し 、 順次に、 ま たはマルチプ ロ セ ッ サ マシ ンで同時に実 行。 詳細は、15 ページの 「合成の実行」 を参照 し て く だ さ い。 • 合成ま たは イ ンプ リ メ ン テーシ ョ ンの進捗状況を監視、 ロ グ レ ポー ト を確認、run を キ ャ ンセル。詳細は、22 ペー ジの 「合成実行の監視」 を参照 し て く だ さ い。

合成の使用

こ のセ ク シ ョ ンでは、Vivado IDE を使用 し て Vivado 合成を設定お よび実行する方法を説明 し ます。 各 Vivado IDE 操 作の下に、 同等の Tcl コ マン ド が リ ス ト さ れてい ます。

Tcl コ マン ド の詳細および Tcl の使用方法は、 次のガ イ ド を参照し て く だ さ い。 • 『Vivado Design Suite Tcl コ マン ド リ フ ァ レ ン ス ガ イ ド 』 (UG835) [参照 3]

• 『Vivado Design Suite ユーザー ガ イ ド : Tcl ス ク リ プ ト 機能の使用』 (UG894) [参照 4]

合成設定

デザ イ ンの合成オプシ ョ ン を設定する には、 次の手順に従い ます。

1. Flow Navigator で [Synthesis] → [Synthesis Settings] を ク リ ッ ク し ます (図 1)。

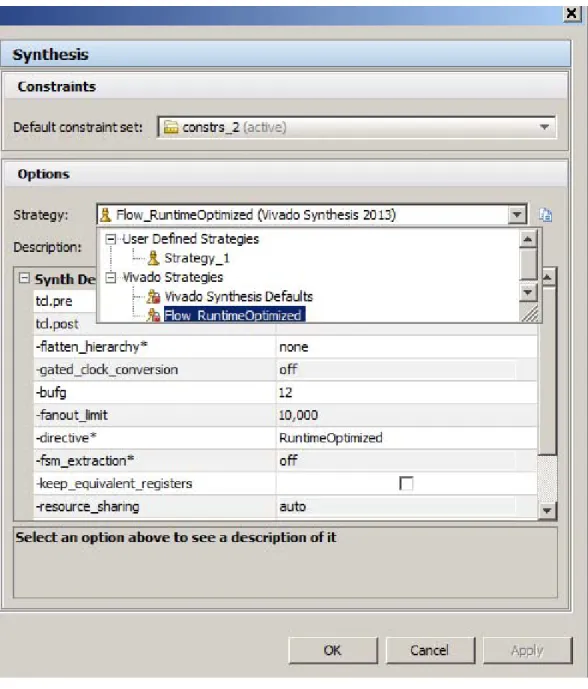

図 2 に示す [Project Settings] ダ イ ア ロ グ ボ ッ ク ス が開き ます。

X-Ref Target - Figure 1

合成の使用

X-Ref Target - Figure 2

2. [Project Settings] ダ イ ア ロ グ ボ ッ ク ス で、 次の よ う に設定 し ます。

a. [Synthesis] ページの [Constraints] で、 [Default Constraint Set] にア ク テ ィ ブな制約セ ッ ト と する制約セ ッ ト を 選択 し ます。 制約セ ッ ト は、 ザ イ リ ン ク ス デザ イ ン制約 (XDC) で記述 さ れたデザ イ ン制約を含む複数の制 約フ ァ イ ルのセ ッ ト です。 デザ イ ン制約には、 次の 2 種類があ り ます。 - 物理制約 : ピ ン配置、 ブ ロ ッ ク RAM、 LUT、 フ リ ッ プフ ロ ッ プな どのセルの絶対配置ま たは相対配置、 お よ びデバ イ ス の コ ン フ ィ ギ ュ レーシ ョ ン設定を定義 し ます。 - タ イ ミ ン グ制約 : デザ イ ンの周波数要件を定義し ます。 タ イ ミ ン グ制約を設定し ない場合、 デザ イ ンが ワ イ ヤの長 さ お よ び配線の密集度にのみ基づいて最適化 さ れます。 選択 し た制約セ ッ ト は新 し い run に使用 さ れ、 デザ イ ンの変更 も こ の制約セ ッ ト に保存 さ れます。 同等の Tcl コ マン ド : -constrset <arg>

b. [Options] エ リ アで、[Strategy] ド ロ ッ プダ ウ ン リ ス ト か ら 合成 run に使用する 合成ス ト ラ テジ を選択し ます。 あ ら か じ め定義 さ れた ス ト ラ テジか ら 選択する か、 ま たは独自の ス ト ラ テジ を定義で き ます。 合成ス ト ラ テ ジ を選択す る と 、 使用可能な Vivado ス ト ラ テ ジがダ イ ア ロ グ ボ ッ ク ス に表示 さ れます。 オプシ ョ ンの値を 変更する と 、 合成ス ト ラ テジの設定を変更で き ます。 表 1 に、 run ス ト ラ テジ、 そのデフ ォ ル ト 設定、 およびその他のオプシ ョ ン を示 し ます。 表の後に、 オプシ ョ ンの詳細を説明 し ます。 c. 表示 さ れてい る オプシ ョ ン を選択 し ます。 次のオプシ ョ ンがあ り ます。 - [tcl.pre] および [tcl.post] : 合成の前後に実行する Tcl フ ァ イ ルを指定し ます。 注記 : tcl.pre お よび tcl.post ス ク リ プ ト 内のパス は、 現在のプ ロ ジ ェ ク ト に関連付け ら れてい る run デ ィ レ ク ト リ <project>/<project.runs>/<run_name> を基準 と し てい ます。

Tcl ス ク リ プ ト の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : Tcl ス ク リ プ ト 機能の使用』 (UG894) [参 照 4] を参照 し て く だ さ い。

現在のプ ロ ジ ェ ク ト ま たは現在の run の DIRECTORY プ ロ パテ ィ を使用し て、 ス ク リ プ ト 内の相対パス を定義で き ます。

get_property DIRECTORY [current_project] get_property DIRECTORY [current_run] 表 1 : Vivado の run ス ト ラ テ ジおよびデ フ ォル ト オプ シ ョ ン

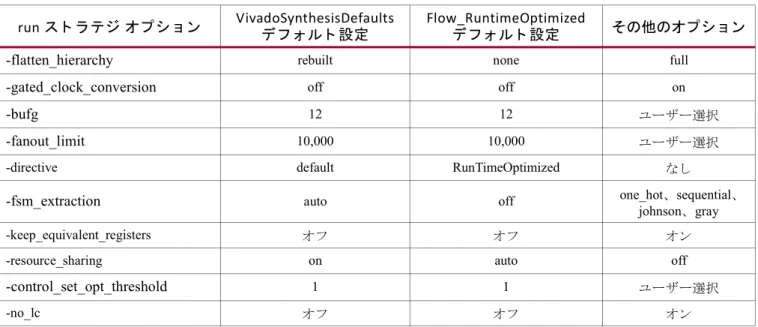

run ス ト ラ テ ジ オ プ シ ョ ン VivadoSynthesisDefaults_{デ フ ォ ル ト 設定} Flow_RuntimeOptimized_{デ フ ォ ル ト 設定} その他のオプ シ ョ ン -flatten_hierarchy rebuilt none full

-gated_clock_conversion off off on

-bufg 12 12 ユーザー選択

-fanout_limit 10,000 10,000 ユーザー選択

-directive default RunTimeOptimized な し

-fsm_extraction auto off one_hot、 sequential、 johnson、 gray

-keep_equivalent_registers オ フ オ フ オン

-resource_sharing on auto off

-control_set_opt_threshold 1 1 ユーザー選択

合成の使用 - [-flatten_hierarchy] : Vivado 合成での階層の制御方法を指定し ます。 - [none] : 階層を フ ラ ッ ト 化し ません。 合成の出力には、 元の RTL と 同 じ階層が含まれます。 - [full] : 最上位以外の階層をすべて フ ラ ッ ト 化 し ます。 - [rebuilt] : こ れがデフ ォ ル ト です。 階層を フ ラ ッ ト 化 し て合成を実行 し た後に、 元の RTL に基づいて階 層を再構築 し ま す。 こ の設定を使用す る と 、 境界を越え た最適化を実行で き る ので QoR が向上 し 、 最 終的な階層は RTL と 似た も のにな る ので解析し やす く な り ます。 - [-gated_clock_conversion] : ゲーテ ッ ド ク ロ ッ ク を イ ネーブルに変換する機能をオン/オ フに し ます。 ゲー テ ッ ド ク ロ ッ ク の変換を使用する には、 RTL 属性 も 必要です。 詳細は、付録 A 「合成属性」 を参照 し て く だ さ い。 - [-bufg] : デザ イ ンで推論可能な BUFG の最大数を指定し ます。 こ のオプシ ョ ンは、 デザ イ ンで使用 さ れ る ネ ッ ト リ ス ト のほかの BUFG が合成プ ロ セ ス で認識 さ れない場合に使用し ます。 RTL に イ ン ス タ ン シエー ト さ れてい る BUFG の数が検出 さ れ、 指定 さ れた数ま での BUFG が推論 さ れ ます。 た と えば、 –bufg オプシ ョ ン を 12 に設定 し、 RTL に 3 つの BUFG が イ ン ス タ ン シエー ト さ れて い る と する と 、 あ と 9 個の BUFG を推論可能です。 - [-fanout_limit] : 信号で駆動可能な ロー ド の最大数を指定し ます。 ロー ド の数が こ れよ り 大き く な る場合 は、 ロ ジ ッ ク が複製 さ れます。 こ のグ ローバル設定は一般的なガ イ ド ラ イ ンであ り 、 ツールで必要 と 判 断 さ れた場合は無視 さ れます。 制限を強制す る 必要があ る 場合は、付録 A 「合成属性」に説明 さ れてい る MAX_FANOUT を参照 し て く だ さ い。 注記 : -fanout_limit オプシ ョ ンは、 制御信号 (セ ッ ト 、 リ セ ッ ト 、 ク ロ ッ ク イ ネーブルな ど) には適 用 さ れません。 こ れ ら の信号を複製する 必要があ る 場合は、 MAX_FANOUT を使用し て く だ さ い。

- [-directive] : [-effort_level] に置き換わ る オプシ ョ ンで、 Vivado 合成の最適化方法を指定し ます。 設定可 能な値は [Default] と [RuntimeOptimized] です。 [RuntimeOptimized] を選択する と 、 合成が最適化を少な

く し て高速に実行 さ れます。

- [-fsm_extraction] : 有限ス テー ト マシ ンの抽出およびマ ッ プ方法を指定 し ます。 [off] に設定する と 、 ス テー ト マシ ンは ロ ジ ッ ク と し て合成 さ れます。 ス テー ト マシ ンのエン コ ー ド タ イ プを [off]、 [one_hot]、 [sequential]、 [johnson]、 [gray]、 ま たは [auto] か ら 選択で き ます。 付録 C の 「FSM コ ンポーネン ト 」 に、

こ れ ら のオプシ ョ ンが よ り 詳細に説明 さ れてい ます。 - [-keep_equivalent_registers] : 同じ 入力ロ ジ ッ ク を使用する レ ジ ス タ が統合 さ れない よ う に し ます。 - [-resource_sharing] : 異な る信号間での算術演算子の共有を設定 し ます。設定可能な値は [auto]、[on]、[off] です。 [auto] に設定す る と リ ソ ー ス の共有はデザ イ ン の タ イ ミ ン グ に応 じ て実行 さ れ、 [on] に設定す る と リ ソ ース の共有は常にオン、[off] に設定する と 常にオ フです。 - [-control_set_opt_threshold] : ク ロ ッ ク イ ネーブル最適化の し き い値を設定し 、 制御セ ッ ト の数を削減し ます。 デフ ォル ト 値は 1 です。 制御セ ッ ト を レ ジ ス タ の D ロ ジ ッ ク に移動する ために必要な フ ァ ン ア ウ ト の数を指定 し ます。 フ ァ ン ア ウ ト が指定の値 よ り 大 き い場合は、その信号で レ ジ ス タ の control_set_pin が駆動 さ れる よ う 試み ら れ ます。 - [-no_lc] : オンにする と 、 LUT の結合がオフにな り ます。 ヒ ン ト _{: レ ジ ス タ が統合さ れないよ う にするには、 KEEP 属性を使用で き ます。 KEEP 属性は、 信号が削除さ れた り ロ} ジ ッ ク ブ ロ ッ ク に吸収 さ れ る よ う な最適化が実行 さ れない よ う に し ます。 こ の属性が設定 さ れた信号は保持 さ れ、 ネ ッ ト リ ス ト に含まれます。 詳細は、38 ページの 「KEEP」 を参照 し て く だ さ い。

run ス ト ラ テ ジの作成

ス ト ラ テジは、 合成ツールお よ び イ ンプ リ メ ン テーシ ョ ンで実行 さ れ る さ ま ざ ま なユーテ ィ リ テ ィ やプ ロ グ ラ ムのオ プシ ョ ンのあ ら か じ め定義 さ れたセ ッ ト です。 ス ト ラ テジは、 ツールお よ びバージ ョ ン特定です。 各 メ ジ ャ ー リ リ ー ス には、 そのバージ ョ ン専用の ス ト ラ テジがあ り ます。

1. フ ロ ーの現在の ス ト ラ テジ を確認する には、[Tools] → [Options] を ク リ ッ ク し、 左側のペ イ ンで [Strategies] を ク リ ッ ク し ます。

2. [Flow] ド ロ ッ プダ ウ ン リ ス ト か ら [Vivado Synthesis] を選択し ます。 右側に表示 さ れ る オプシ ョ ンは、 [Project Settings] ダ イ ア ロ グ ボ ッ ク ス の [Synthesis] ページに表示 さ れ る も の と 同じ です。

カ ス タ ム ス ト ラ テジ を作成する には、 次のいずれかを実行 し ます。

• [User Defined Strategies] を右 ク リ ッ ク し、 [Create New Strategy] を ク リ ッ ク し ます。

• ツールバーの [Create New Strategy] ボ タ ン を ク リ ッ ク し 、 [New Strategy] ダ イ ア ロ グ ボ ッ ク ス (図 3) を開き ます。

.

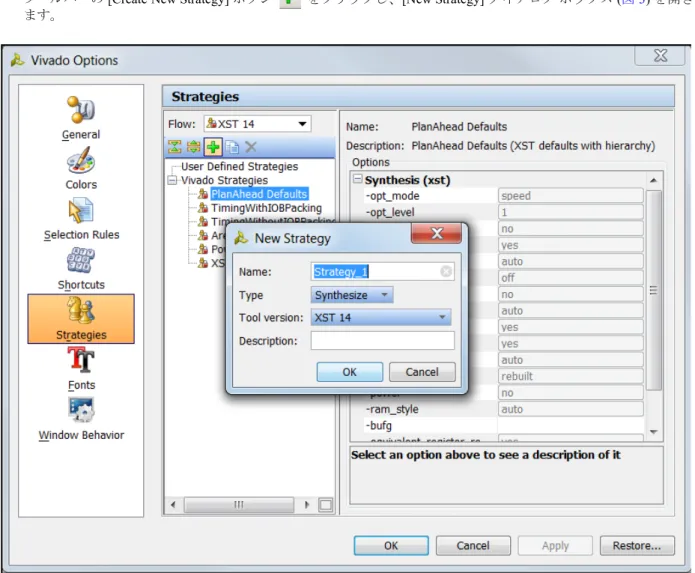

[New Strategy] ダ イ ア ロ グ ボ ッ ク ス で ス ト ラ テジの名前、 ス ト ラ テジの タ イ プ、 およびツール バージ ョ ン を指定し ま す。 説明 も 入力で き ます。 オプシ ョ ン を設定 し た ら [OK] を ク リ ッ ク し ます。

X-Ref Target - Figure 3

合成の使用

合成への入力

Vivado 合成には、 RTL ソ ース コ ー ド およびタ イ ミ ン グ制約を入力で き ます。

RTL ま たは制約 フ ァ イ ル を 追加す る には、 Flow Navigator で [Project Manager] → [Add Sources] を ク リ ッ ク し 、 Add Sources ウ ィ ザー ド (図 4) を開き ます。

制約、RTL、 ま たはその他のプ ロ ジ ェ ク ト フ ァ イ ルを追加し ます。 Add Sources ウ ィ ザー ド の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 2] を参照 し て く だ さ い。

Vivado 合成では、 ザ イ リ ン ク ス ツールでサポー ト さ れる VHDL、 Verilog、 ま たは SystemVerilog のフ ァ イ ルの合成可 能なサブセ ッ ト を読み込む こ と がで き ます。付録 B 「SystemVerilog サポー ト 」 に、 サポー ト さ れ る SystemVerilog コ ン ス ト ラ ク ト が説明 さ れてい ます。

Vivado 合成では、 合成での処理を制御する い く つかの RTL 属性 も サポー ト さ れてい ます。 こ れ ら の属性は、付録 A

「合成属性」 を参照 し て く だ さ い。

Vivado 合成は、 タ イ ミ ン グ制約に XDC フ ァ イ ルが使用 さ れます。

重要 : Vivado Design Suite では、 UCF フ ォーマ ッ ト はサポー ト さ れません。 UCF か ら XDC への変換手順は、 『Vivado Design Suite 移行手法ガ イ ド 』 (UG911) [参照 6] を参照し て く だ さ い。

X-Ref Target - Figure 4

フ ァ イルの コ ンパイル順

あ る フ ァ イ ルに宣言が含まれ、別の フ ァ イ ルがその宣言に依存 し てい る 場合、特定の コ ンパ イ ル順が必要にな り ます。 Vivado IDE では、 RTL ソ ース フ ァ イ ルの コ ンパ イ ル順は、 [Sources] ビ ューの [Compile Order] タ ブに上か ら 下への順 序で表示 さ れます。

Vivado IDE では、 最上位モジ ュール と し て適切なモジ ュールが自動的に特定 さ れ、 設定 さ れます。 コ ンパ イ ル順 も 自 動的に管理 さ れ ます。 ア ク テ ィ ブ階層に含ま れ る 最上位モジ ュ ール フ ァ イ ルお よびすべての ソ ース フ ァ イ ルが、 合 成お よ びシ ミ ュ レーシ ョ ンで正 し い順序で使用 さ れます。

[Sources] ビ ューのポ ッ プア ッ プ メ ニ ューには [Hierarchy Update] コ マン ド があ り 、 最上位モジ ュールへの変更、 デザ イ ンの ソ ース フ ァ イ ルへの変更な どの処理方法を指定 し て階層を ア ッ プデー ト で き ます。

デフ ォル ト 設定は [Automatic Update and Compile Order] で、 次の よ う に処理 さ れます。 • [Compile Order] タ ブに示すよ う に コ ンパ イ ル順が管理 さ れます。

• [Hierarchy] タ ブにどのモジ ュ ールが使用 さ れ、 階層ツ リ ーのど こ に位置する かが表示 さ れます。 ソ ース フ ァ イ ルを変更する と 、 コ ンパ イ ル順が自動的に更新 さ れます。

合成の前に コ ンパ イ ル順を変更する には、 次の手順に従い ます。

1. [Hierarchy Update] → [Automatic Update, Manual Compile Order] を ク リ ッ ク し 、 デザ イ ンに最適な最上位モジ ュー ルは自動的に選択 さ れ、 コ ンパ イ ル順は手動で指定で き る よ う に し ます。

2. [Sources] ビ ューの [Compile Order] タ ブで、 フ ァ イ ルを ド ラ ッ グする か、 ポ ッ プア ッ プ メ ニ ューの [Move Up] ま たは [Move Down] コ マン ド を使用 し て、 コ ンパ イ ル順を変更 し ます。

[Sources] ビ ュ ーの詳細は、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 2] を参照し て く だ さ い。

グ ローバル イ ン クルー ド フ ァ イルの定義

Vivado IDE では、 1 つま たは複数の Verilog ま たは Verilog ヘ ッ ダー フ ァ イ ルを グ ローバル イ ン ク ルー ド フ ァ イ ル と し て指定で き ます。グ ロ ーバル イ ン ク ルー ド と し てマー ク さ れてい る フ ァ イ ルは、ほかの ソ ース の前に処理 さ れます。 Verilog では通常、 別の Verilog フ ァ イ ルやヘ ッ ダー フ ァ イ ルか ら の内容を参照する Verilog ソ ース フ ァ イ ルの冒頭に `include 文を含め る 必要があ り ます。 共通ヘ ッ ダー フ ァ イ ルを使用するデザ イ ンでは、 複数の Verilog ソ ース にそ れぞれ複数の `include 文を含め る必要があ る 場合 も あ り ます。

Verilog フ ァ イ ルま たは Verilog ヘ ッ ダー フ ァ イ ルを グ ローバル イ ン ク ルー ド フ ァ イ ル と し て指定する には、 次のい ずれかを実行 し ます。

1. [Sources] ビ ューで フ ァ イ ルを右 ク リ ッ ク し ます。

2. [Set Global Include] を ク リ ッ ク し ます。 ま たは、 [Source Node Properties] ビ ュ ーで [Global Include] チ ェ ッ ク ボ ッ ク ス を オンに し ます (図 5)。

合成の使用

ヒ ン ト <sub>: 1 つの Verilog ソースのみに適用する必要のあ る Verilog ヘ ッ ダー フ ァ イル (特定の `define マ ク ロ な ど) は、</sub> グ ロ ーバル イ ン ク ルー ド フ ァ イ ル と し て指定する のではな く `include 文を使用し て参照する必要があ り ます。

[Sources] ビ ュ ーの詳細は、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 2] を参照し て く だ さ い。

X-Ref Target - Figure 5

合成の実行

合成 run では、 合成中に使用 さ れ るデザ イ ンの詳細を定義および設定で き ます。 合成 run は次を定義 し ます。 • 合成中に タ ーゲ ッ ト と する ザ イ リ ン ク ス デバ イ ス • 適用する 制約セ ッ ト • 1 つま たは複数の合成 run を起動する オプシ ョ ン • 合成エン ジ ンの結果を制御する オプシ ョ ン RTL ソ ース フ ァ イ ルの run および制約を定義する には、 次の手順に従い ます。

1. メ イ ン メ ニ ューか ら [Flow] → [Create Runs] を ク リ ッ ク する か、[Design Runs] ビ ューのツールバーの [Create Runs] ボ タ ン を ク リ ッ ク し ます。

Create New Runs ウ ィ ザー ド が開き ます (図 6)。

X-Ref Target - Figure 6

合成の使用

2. [Synthesis] をオンに し、 [Next] を ク リ ッ ク し ます。 [Configure Synthesis Runs] ページが表示 さ れます (図 7)。

3. 制約セ ッ ト ([Constraints set])、デバ イ ス ([Part])、およびス ト ラ テジ ([Strategy]) を選択し 、[Next] を ク リ ッ ク し ます。 Vivado IDE にはデフ ォ ル ト の ス ト ラ テジが含まれています。 ス ト ラ テジ run には、 特定の名前を指定する か、 デ フ ォル ト 名 (synth_1、 synth_2 な ど) を使用し ます。

制約の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : 制約の使用』 (UG903) [参照 8] を参照し て く だ さ い。 カ ス タ ム ス ト ラ テジの作成方法は、11 ページの 「run ス ト ラ テジの作成」 を参照 し て く だ さ い。

X-Ref Target - Figure 7

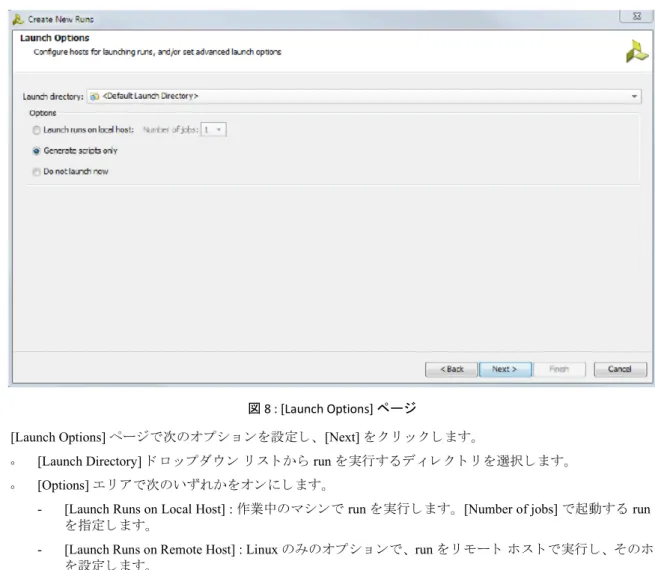

[Next] を ク リ ッ ク し ます。 [Launch Options] ページが表示 さ れます (図 8)。

4. [Launch Options] ページで次のオプシ ョ ン を設定し 、 [Next] を ク リ ッ ク し ます。

° [Launch Directory] ド ロ ッ プダ ウ ン リ ス ト か ら run を実行する デ ィ レ ク ト リ を選択し ます。 ° [Options] エ リ アで次のいずれかをオンに し ます。

- [Launch Runs on Local Host] : 作業中のマシ ンで run を実行し ます。 [Number of jobs] で起動する run の数 を指定 し ます。

- [Launch Runs on Remote Host] : Linux のみのオプシ ョ ンで、 run を リ モー ト ホ ス ト で実行 し、 そのホ ス ト を設定 し ます。

Linux の リ モー ト ホ ス ト での run の実行については、 『Vivado Design Suite ユーザー ガ イ ド : イ ンプ リ メ ン テーシ ョ ン』 (UG904) [参照 5] の付録 A 「 リ モー ト ホ ス ト の使用」 を参照 し て く だ さ い。 [Configure Hosts] を ク リ ッ ク する と 、 ホ ス ト を設定する ダ イ ア ロ グ ボ ッ ク ス が開き ます。

- [Generate scripts only] : 後で実行する ス ク リ プ ト を生成し ます。runme.bat (Windows) ま たは runme.sh (Linux) を使用し て run を開始 し ます。

- [Do not launch now] : 前のページの設定を保存し 、 run を後で実行で き る よ う に し ます。

Create New Runs ウ ィ ザー ド でオプシ ョ ン を設定し て run を実行する と 、 [Design Runs] ビ ューに結果が表示 さ れます (図 9)。

X-Ref Target - Figure 8

合成の使用

[Design Runs] ビ ュ ーの使用

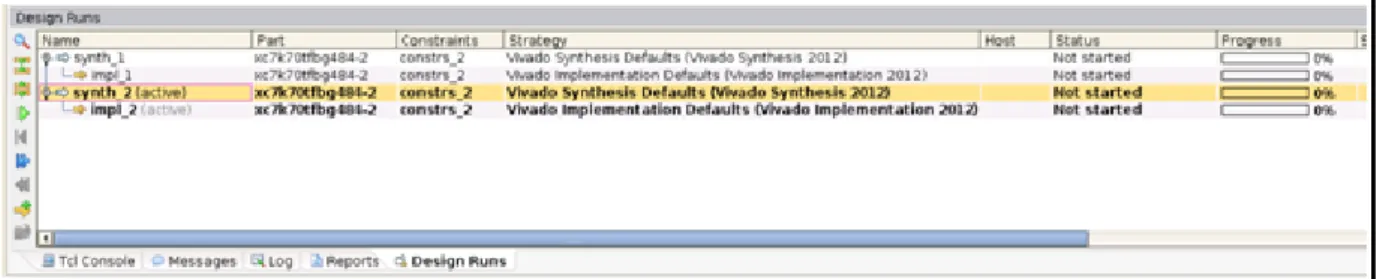

[Design Runs] ビ ュ ーには、 プ ロ ジ ェ ク ト で作成 さ れた合成 run と イ ンプ リ メ ン テーシ ョ ン run のすべてが表示 さ れ、 それ ら を設定、 管理、 実行する ための コ マ ン ド を実行で き ます。

[Design Runs] ビ ューが表示 さ れていない場合は、 [Window] → [Design Runs] を ク リ ッ ク し ます。

1 つの合成 run に、 複数の イ ンプ リ メ ン テーシ ョ ン run を含め る こ と がで き ます。 プ ラ ス記号 (+) やマ イ ナ ス記号 (-) を ク リ ッ ク する と 、 合成 run のツ リ ー表示を展開し た り 、 閉じ た り で き ます。

[Design Runs] ビ ューには、 run の ス テータ ス が実行 さ れていないか、 進行中か、 完了 し たか、 最新の状態でないかが 示 さ れます。

ソ ース フ ァ イ ル、 制約、 ま たはプ ロ ジ ェ ク ト 設定を変更する と 、 run は最新の状態ではな く な り ます。 特定の run を リ セ ッ ト ま たは削除する には、run を右 ク リ ッ ク し て [Reset Runs] ま たは [Delete] を ク リ ッ ク し ます。

ア ク テ ィ ブ run の設定

Vivado IDE で一度にア ク テ ィ ブにで き る には、 1 つの合成 run と 1 つの イ ンプ リ メ ン テーシ ョ ン run のみです。 すべ ての レ ポー ト お よ びビ ュ ーには、 ア ク テ ィ ブな run の情報が表示 さ れます。 [Project Summary] ビ ューには、 ア ク テ ィ ブな run の コ ンパ イ ル、 リ ソ ース、 およびサマ リ 情報が表示 さ れます。

別の run を ア ク テ ィ ブにす る には、 [Design Runs] ビ ュ ーで run を右 ク リ ッ ク し 、 ポ ッ プア ッ プ メ ニ ュ ーか ら [Make Active] コ マン ド を ク リ ッ ク し ます。

合成 run の起動

合成 run を実行する には、 次のいずれかを実行し ます。 • Flow Navigator で [Run Synthesis] を ク リ ッ ク し ます。

• メ イ ン メ ニ ューか ら [Flow] → [Run Synthesis] を ク リ ッ ク し ます。

• [Design Runs] ビ ューで run を右 ク リ ッ ク し、 [Launch Runs] を ク リ ッ ク し ます。

最初の 2 つのオプシ ョ ンでは、 ア ク テ ィ ブな合成 run が実行 さ れます。3 つ目のオプシ ョ ンでは、[Launch Selected Runs] ダ イ ア ロ グ ボ ッ ク ス が開き ます。 こ のダ イ ア ロ グ ボ ッ ク ス で、 run を ローカル ホ ス ト ま たは リ モー ト ホ ス

ト で実行する か、 あ る いはス ク リ プ ト を生成する かを指定で き ます。

リ モー ト ホ ス ト の使用については、『Vivado Design Suite ユーザー ガ イ ド : イ ンプ リ メ ンテーシ ョ ン』 (UG904) [参 照 5] の付録 A 「 リ モー ト ホ ス ト の使用」 を参照し て く だ さ い。

ヒ ン ト _{: run を実行する たびに、 別のプ ロ セスが開始 さ れます。 メ ッ セージを確認する際は、 プ ロ セ ス特定の も のに} 注意 し て く だ さ い。

X-Ref Target - Figure 9

ボ ト ムア ッ プ フ ローの設定

HDL オブジ ェ ク ト を OOC (Out-of-Context) モジ ュール と し て実行する こ と に よ り 、ボ ト ムア ッ プ フ ローを設定で き ま す。 こ れには、 オブジ ェ ク ト を右 ク リ ッ ク し て [Set As Out-of-Context Module] を ク リ ッ ク し ます (図 10)。

OOC フ ローを設定する と 、新し い run が設定 さ れます。こ の run を実行する には、run を右 ク リ ッ ク し て [Launch Runs] を ク リ ッ ク し ます (18 ページの 「合成 run の起動」 を参照)。

X-Ref Target - Figure 10

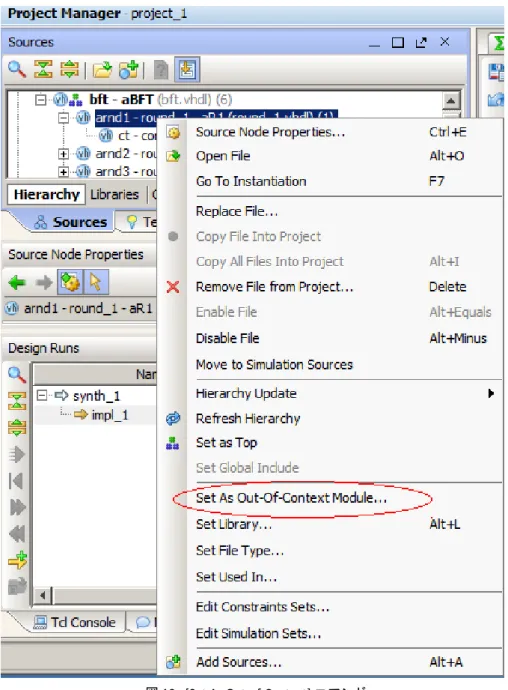

合成の使用 こ れに よ り 下位モジ ュ ールが最上位モジ ュ ール と し て設定 さ れ、I/O バ ッ フ ァ ーを作成せずに合成が実行 さ れます。 合成で生成 さ れたネ ッ ト リ ス ト が保存 さ れ、 後で使用で き る よ う に ス タ ブ フ ァ イ ルが作成 さ れます。 ス タ ブ フ ァ イ ルは、 ブ ラ ッ ク ボ ッ ク ス属性が設定 さ れた、 入力 と 出力を持つ下位モジ ュールです。 最上位モジ ュ ールを再実行する と 、 ボ ト ム ア ッ プ合成に よ り ス タ ブ フ ァ イ ルがフ ローに挿入 さ れ、下位モジ ュールが ブ ラ ッ ク ボ ッ ク ス と し て コ ンパ イ ル さ れます。 イ ンプ リ メ ン テーシ ョ ン run では下位ネ ッ ト リ ス ト が挿入 さ れ、 デザ イ ン を完了し ます。 重要 : 下位ネ ッ ト リ ス ト に動作を制御するパ ラ メ ーターま たはジ ェネ リ ッ ク が含まれる場合は、 こ のオプシ ョ ン を使 用する 際に注意が必要です。 ボ ト ム ア ッ プ合成 と し て イ ンプ リ メ ン ト す る と 、 パ ラ メ ー タ ーま たはジ ェ ネ リ ッ ク のデ フ ォル ト 値が使用 さ れます。 モジ ュ ールが複数回 イ ン ス タ ン シエー ト さ れてい る 場合、 ま たはパ ラ メ ー タ ーが変更 さ れてい る 場合は、 不正な ロ ジ ッ ク が生成 さ れ る こ と があ り ます。

こ の フ ロ ーは、 主に Vivado IP で使用 さ れます。 詳細は、 『Vivado Design Suite ユーザー ガ イ ド : IP を使用 し た設計』 (UG896) [参照 9] を参照し て く だ さ い。

[Synthesis Settings] を ク リ ッ ク し て [More Options] に 「-mode out-of-context」 と 入力する こ と も 可能です。 こ の よ う に設定する と 、 合成でモジ ュ ールに I/O バ ッ フ ァ ーは挿入 さ れません。

X-Ref Target - Figure 11

プ ロ セスのバ ッ ク グ ラ ウン ド への移動

Vivado IDE で合成ま たは イ ンプ リ メ ン テーシ ョ ン を実行す る と 、 ダ イ ア ロ グ ボ ッ ク ス にプ ロ セ ス をバ ッ ク グ ラ ウ ン ド で実行す る オプシ ョ ンが表示 さ れます。run をバ ッ ク グ ラ ウ ン ド に移動する と 、 レ ポー ト を表示す る な ど、 Vivado IDE でほかの機能を実行で き る よ う にな り ます。

X-Ref Target - Figure 12

合成の使用

合成実行の監視

合成 run の ス テータ スは、 [Log] ビ ュー (図 13) で確認し ます。 合成中に こ のビ ューに表示 さ れる メ ッ セージは、 合成 ロ グ フ ァ イ ルに も 含まれます。

合成終了後の フ ロー

run が完了する と 、 [Synthesis Completed] ダ イ ア ロ グ ボ ッ ク ス が表示 さ れます (図 14)。

次のいずれかを オンに し ます。

° [Run Implementation] :イ ンプ リ メ ンテーシ ョ ン を現在の イ ンプ リ メ ンテーシ ョ ン プ ロ ジ ェ ク ト 設定を使用し

て実行 し ます。

° [Open Synthesized Design] : 合成済みネ ッ ト リ ス ト 、 ア ク テ ィ ブな制約セ ッ ト 、 ターゲ ッ ト デバ イ ス を合成済

みデザ イ ン環境で開き 、I/O ピ ン配置、 デザ イ ン解析、 フ ロ アプ ラ ン を実行で き る よ う に し ます。

° [View Reports] : [Reports] ビ ューを開き、 レ ポー ト を表示で き る よ う に し ます。

[Don't show this dialog again] をオンにする と 、 次回か ら こ のダ イ ア ロ グ ボ ッ ク スは表示 さ れな く な り ます。

X-Ref Target - Figure 13

図 13 : [Log] ビ ュ ー

X-Ref Target - Figure 14

合成結果の解析

合成が終了 し た ら 、 合成レ ポー ト を表示 し 、 合成済みデザ イ ン を開いて解析で き ます。[Reports] ビ ュ ーには、 合成お よ び イ ンプ リ メ ン テーシ ョ ンで生成 さ れた レ ポー ト の リ ス ト が表示 さ れます。 [Reports] ビ ュー (図 15) を開き、 レ ポー ト を開いて特定の run の詳細を確認し ます。

合成済みデザイ ン環境の使用

Vivado IDE には、 デザ イ ン を さ ま ざ ま な面か ら 解析する環境が含まれてい ます。 合成済みデザ イ ン を開 く と 、 合成済 みネ ッ ト リ ス ト 、 ア ク テ ィ ブな制約セ ッ ト 、 お よ び タ ーゲ ッ ト デバ イ ス が読み込まれます。

詳細は、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 2] を参照し て く だ さ い。 合成済みデザ イ ン を開 く には、 次のいずれかを実行 し ます。

• Flow Navigator で [Synthesis] → [Open Synthesized Design] を ク リ ッ ク し ます。 • メ イ ン メ ニ ューか ら [Flow] → [Open Synthesized Design] を ク リ ッ ク し ます。

X-Ref Target - Figure 15

フ ロ ア プ ラ ンおよび使用率の表示 合成済みデザ イ ン を開 く と 、[Device] ビ ュー (図 16) が表示 さ れます。 こ の環境か ら 、 デザ イ ン ロ ジ ッ ク と 階層の確認、 リ ソ ー ス 使用率お よ び タ イ ミ ン グ予測の表示、 デザ イ ン ルール チ ェ ッ ク (DRC) を実行で き ます。

フ ロ ア プ ラ ン お よび使用率の表示

リ ソ ース使用率は、 展開可能な階層ツ リ ーに棒グ ラ フ で表示 さ れます。 各 リ ソ ース タ イ プを展開する と 、 論理階層の 各レベルを表示で き ます。 デバ イ ス リ ソ ース予測を グ ラ フ ィ カルに表示する には、 合成済みデザ イ ン を開いて次のいずれかを ク リ ッ ク し ます。 • Flow Navigator → [Report Utilization]

• [Tools] → [Report Utilization]

X-Ref Target - Figure 16

[Utilization] ビ ュ ー (図 17) が開き ます。

ロ ジ ッ ク イ ン ス タ ン スの使用率の表示

Vivado IDE には、 デザ イ ンに含まれ るデバ イ ス リ ソ ース数を予測する 機能があ り ます。

最上位を含む ロ ジ ッ ク イ ン ス タ ン ス の使用率は、 [Instance Properties] ビ ュ ーに表示 さ れます。 [Netlist] ビ ュ ーで最上 位モジ ュ ールま たは任意の イ ン ス タ ン ス を選択 し ます (図 18)。

表示 さ れない場合は、モジ ュ ールを右 ク リ ッ ク し 、ポ ッ プア ッ プ メ ニ ューで [Net Properties] ま たは [Instance Properties] を ク リ ッ ク し ます。

X-Ref Target - Figure 17

図 17 : [Utilization] ビ ュー

X-Ref Target - Figure 18

フ ロ ア プ ラ ンおよび使用率の表示

[Netlist Properties] ま たは [Instance Properties] ビ ュ ーで [Statistics] タ ブを ク リ ッ ク し ます (図 19)。

[Statistics] タ ブには、 [Primitive Statistics] (プ リ ミ テ ィ ブ統計) お よび [Net Boundary Statistics] (ネ ッ ト 境界統計) な ど の 情報が表示 さ れます。

[Properties] ビ ューには、 タ イ プに応 じ て さ ま ざ ま な タ ブが表示 さ れます。図 19 の clkgen イ ン ス タ ン ス に対 し ては、 次の タ ブが表示 さ れます。

• [General] : 選択し た イ ン ス タ ン ス の名前 ([Name])、 セル ([Cell])、 お よび タ イ プ ([Type]) を示 し ます。 • [Attributes] : フ ァ イ ル属性を リ ス ト し ます。

• [Instance Pins] : イ ン ス タ ン ス ピ ンの ID、 名前、 方向、 BEL ピ ン、 およびネ ッ ト を リ ス ト し ます。 • [Children] : 子イ ン ス タ ン ス の ID、 名前、 セル、 およびイ ン ス タ ン ス ピ ン数を リ ス ト し ます。

• [Nets] : ネ ッ ト の ID、名前、イ ン ス タ ン ス ピ ン、フ ラ ッ ト ピ ン数、ド ラ イ バー、および配線ス テータ ス を示し ます。 • [Power] : 信号レー ト ([Signal Rate])、 High に駆動 さ れる期間の割合 ([% High])、 および階層のチ ェ ッ ク ボ ッ ク ス

([Hierarchy]) を示 し ます (設定可能)。

X-Ref Target - Figure 19

ロ ジ ッ クの解析

Vivado IDE では、 ロ ジ ッ ク を解析する ビ ューが複数あ り ます。 • [Netlist] および [Hierarchy] ビ ュ ーには、 ナビゲー ト 可能な階層ツ リ ー形式の表示が含まれます。 • [Schematic] ビ ューでは、 選択 し た ロ ジ ッ ク を展開 し た り 階層表示にで き ます。 • [Device] ビ ューは、 デバ イ ス、 配置ロ ジ ッ ク オブジ ェ ク ト 、 および接続を グ ラ フ ィ カルに表示し ます。 1 つのビ ュ ーで選択し た情報はほかのビ ュ ーで も 選択 さ れ る よ う にな っ てお り 、 必要な情報をすばや く 見つけ る こ と がで き ます。

ロ ジ ッ ク 階層の表示

[Netlist] ビ ューには、 合成済みデザ イ ンの ロ ジ ッ ク 階層が表示 さ れます。 ネ ッ ト リ ス ト 内の ロ ジ ッ ク イ ン ス タ ン ス ま たはネ ッ ト を、 展開 し て選択で き ます。 別の ビ ュ ーで ロ ジ ッ ク オブジ ェ ク ト を選択する と 、[Netlist] ビ ューが自動的に展開 さ れて選択 し た ロ ジ ッ ク オブジ ェ ク ト が表示 さ れ、[Instance Properties] ま たは [Net Properties] ビ ュ ーに イ ン ス タ ン ス ま たはネ ッ ト に関する 情報が表示 さ れます。 [Hierarchy] ビ ュ ーには、 RTL ロ ジ ッ ク 階層がグ ラ フ ィ カルに表示 さ れます。 各モジ ュ ールの大 き さ が、 その他のモ ジ ュ ールに相対的な比率で表示 さ れ る ので、 選択 し た ロ ジ ッ ク モジ ュールのサ イ ズや位置を判断で き ます。 [Hierarchy] ビ ュ ーを開 く には、 次の手順に従い ます。 1. [Netlist] ビ ューを右 ク リ ッ ク し ます。 2. [Show Hierarchy] を ク リ ッ ク し ます (図 20)。 F6 キーを押 し て も [Hierarchy] ビ ューを開 く こ と がで き ます。

ロ ジ ッ ク 回路図の解析

[Schematic] ビ ューでは、 選択し た ロ ジ ッ ク を展開し て表示で き ます。 [Schematic] ビ ューを表示する には、 少な く と も 1 つの ロ ジ ッ ク オブジ ェ ク ト を選択する必要があ り ます。 [Schematic] ビ ュ ーで、 任意の ロ ジ ッ ク を選択およ び表示 し ます。 タ イ ミ ン グ パ ス のグループを表示 し て、 そのパ ス 上のすべての イ ン ス タ ン ス を表示で き ます。 こ れに よ り 、 タ イ ミ ン グ ク リ テ ィ カルなモジ ュールが含まれる箇所を視 覚的に表示で き る ので、 フ ロ アプ ラ ン し やす く な り ます。 [Schematic] ビ ューを開 く には、 次の手順に従い ます。 1. 1 つま たは複数の イ ン ス タ ン ス、 ネ ッ ト 、 タ イ ミ ン グ パス を選択 し ます。 2. ツールバーま たはポ ッ プア ッ プ メ ニ ューで [Schematic] を ク リ ッ ク する か、 F4 キーを押し ます。 [Schematic] ビ ューが開き、 選択 し たモジ ュールが表示 さ れます (図 21)。

X-Ref Target - Figure 20

ロ ジ ッ ク の解析 こ の後、 ピ ン、 イ ン ス タ ン ス、 階層モジ ュ ールを選択 し て、 ロ ジ ッ ク を展開で き ます。

タ イ ミ ング解析の実行

合成済みデザ イ ンの タ イ ミ ン グ解析は、 イ ンプ リ メ ン テーシ ョ ン を効率的に実行す る ために必要な制約がパ ス に設定 さ れてい る か ど う か を確認す る のに有益です。Vivado 合成は タ イ ミ ン グ ド リ ブンであ り 、 設定 し た制約に基づいて 出力が調整 さ れます。 Pblock や LOC 制約の よ う な物理制約をデザ イ ンに割 り 当て てい く と 、 よ り 正確な タ イ ミ ン グ解析結果が得 ら れ る よ う にな り ますが、 こ れ ら の結果に含まれ る のはパ ス遅延の予測値です。 合成済みデザ イ ンでは、 予測 さ れ る 配線遅延 を使用 し て解析が実行 さ れます。 こ の時点で タ イ ミ ン グ解析を実行する と 、 パ ス が正 し く 制約 さ れてい る か、お よ び タ イ ミ ン グ パス の全体的な状況を 確認で き ます。 重要 _{: 実際の配線遅延が含まれるのは、 イ ンプ リ メ ンテーシ ョ ン (配置配線) 後の タ イ ミ ング解析のみです。 合成済み} デザ イ ンの タ イ ミ ン グ解析は、 イ ンプ リ メ ン ト 済みデザ イ ンの タ イ ミ ン グ解析ほど正確ではあ り ません。

X-Ref Target - Figure 21

[Report Timing Summary] コ マ ン ド の使用

タ イ ミ ン グ解析を実行する には、Flow Navigator で [Synthesis] → [Synthesized Design] → [Report Timing Summary] を ク リ ッ ク し ます。

図 22 に示す [Report Timing Summary] ダ イ ア ロ グ ボ ッ ク ス が開き ます。

[Options] タ ブで次の よ う にオプシ ョ ン を設定 し、 [OK] を ク リ ッ ク し ます。 • [Results name] : レ ポー ト 結果の名前を指定 し ます。

• [Report] : [Path delay type] (パス遅延タ イ プ) を [max]、 [min]、 ま たは [min_max] に設定し 、 制約 さ れていないパス を レ ポー ト す る か ど う か ([Report unconstrained paths] チ ェ ッ ク ボ ッ ク ス) お よ びデー タ シー ト を レ ポー ト す る か ど う か ([Report datasheet] チ ェ ッ ク ボ ッ ク ス) を指定し ます。

X-Ref Target - Figure 22

ロ ジ ッ ク の解析

• [Path Limits] : こ のセ ク シ ョ ンでは、 次のオプシ ョ ン を設定 し ます。

° [Maximum number of paths per clock or path group] : ク ロ ッ ク ま たはパス グループご と にレ ポー ト する パス の

最大数を指定 し ます。

° [Maximum number of worst paths per endpoint] : エン ド ポ イ ン ト ご と にレ ポー ト するパスの最大数を指定し ます。

• [Path Display] : こ のセ ク シ ョ ンでは、 次のオプシ ョ ン を設定し ます。

° [Display paths with slack less than] : ス ラ ッ ク が指定し た値未満のパス を表示する よ う 指定し ます。 デフ ォ ル ト

を使用する 場合は、[Use default (1e+30)] チ ェ ッ ク ボ ッ ク ス をオンに し ます。

° [Significant Digits] : 出力結果の有効桁数を指定 し ます。

• [Command] : 現時点での report_timing コ マン ド を選択 さ れたオプシ ョ ン も 含めて表示し ます。 ま た、 [Open in a new tab] チ ェ ッ ク ボ ッ ク ス で別の タ ブに表示す る か、 [Open in Timing Analysis layout] チ ェ ッ ク ボ ッ ク ス で Timing Analyzer の レ イ ア ウ ト で表示する かを指定 し ます。

図 23 に [Advanced] タ ブを示し ます。

[Advanced] タ ブには、 次のオプシ ョ ンがあ り ます。

• [Pins] : [Show input pins in path] チ ェ ッ ク ボ ッ ク ス でパス の入力ピ ン を表示する かど う かを指定し ます。

• [File Output] : [Write results to file] チ ェ ッ ク ボ ッ ク ス で結果を フ ァ イ ルに記述する かを指定し 、 フ ァ イ ルを選択し ます。 フ ァ イ ルに上書き する か ([Overwrite])、 追加する か ([Append]) を選択で き ます。

• [Miscellaneous] : 次のオプシ ョ ンがあ り ます。

° [Ignore command errors (quiet mode)] : コ マン ド エ ラ ーを無視し ます。

° [Suspend messsage limits during command execution] : プ ロ グ ラ ム実行中 メ ッ セージの制限を解除し 、 すべての

メ ッ セージ を表示 し ます。

X-Ref Target - Figure 23

図 24 に、 [Timer Settings] タ ブを示し ます。

[Timer Settings] タ ブには、 次のオプシ ョ ンがあ り ます。

• [Interconnect] : イ ン ターコ ネ ク ト 遅延 と し て予測値を使用する か ([estimated])、 実際の値を使用する か ([actual])、 遅延を使用 し ないか ([none]) を指定 し ます。

• [Speed grade] : ターゲ ッ ト デバ イ ス の ス ピー ド グ レー ド を指定 し ます。

• [Multi-Corner Configuration] : ス ロー コーナー ([Slow]) およびフ ァ ース ト コーナー ([Fast]) の遅延タ イ プを指定し ます。

• [Disable flight delays] : フ ラ イ ト 遅延をデ ィ ス エーブルに し ます。

X-Ref Target - Figure 24

非プ ロ ジ ェ ク ト モー ド での合成

非プ ロ ジ ェ ク ト モー ド での合成

合成を実行す る Tcl コ マン ド は synth_design です。 通常 こ の コ マン ド は、 次の例の よ う に複数のオプシ ョ ン を使 用 し て実行 し ます。

synth_design -part xc7k30tfbg484-2 -top my_top

こ の例では、 synth_design が –part オプシ ョ ンおよび –top オプシ ョ ン を使用し て実行 さ れます。

Tcl コ ン ソ ールか ら 、Tcl コ マン ド オプシ ョ ン を使用し て合成オプシ ョ ン を設定し て合成を実行で き ます。[Tcl Console] ビ ュ ーで 「synth_design –help」 と 入力す る と 、 オプシ ョ ンの リ ス ト を取得で き ます。 次に、 -help オプシ ョ ン を使用 し た と き の コ マ ン ド 出力の一部を示 し ます。

synth_design [-name <arg>] [-part <arg>] [-constrset <arg>] [-top <arg>] [-include_dirs <args>] [-generic <args>] [-verilog_define <args>] [-flatten_hierarchy <arg>] [-gated_clock_conversion <arg>]

[-directive <arg>] [-rtl] [-bufg <arg>] [-no_lc]

[-fanout_limit <arg>] [-mode <arg>] [-fsm_extraction <arg>] [-keep_equivalent_registers] [-resource_sharing <arg>] [-control_set_opt_threshold <arg>] [-quiet] [-verbose] Returns: design object

Usage:

Name Description ---[-name] Design name [-part] Target part

[-constrset] Constraint fileset to use [-top] Specify the top module name

[-include_dirs] Specify verilog search directories

[-generic] Specify generic parameters.Syntax: -generic <name>=<value> -generic <name>=<value> ... [-verilog_define] Specify verilog defines.Syntax:

-verilog_define <macro_name>[=<macro_text>] -verilog_define <macro_name>[=<macro_text>] [-flatten_hierarchy] Flatten hierarchy during LUT mapping.Values: full, none, rebuilt

Default: rebuilt

[-gated_clock_conversion] Convert clock gating logic to flop enable. Values: off, on, auto

Default: off

[-directive] Synthesis directive.Values: default, runtimeoptimized

Default: default

[-rtl] Elaborate and open an rtl design

[-bufg] Max number of global clock buffers used by synthesis.Default:12

[-no_lc] Disable LUT combining.Do not allow combining LUT pairs into single dual output LUTs. [-fanout_limit] Fanout limit.Default:10000

[-mode] The design mode.Values: default, out_of_context Default: default

[-fsm_extraction] FSM Extraction Encoding.Values: off, one_hot, sequential, johnson, gray, auto Default: auto

[-keep_equivalent_registers] Prevents registers sourced by the same logic from being merged.(Note that the merging can otherwise be prevented using the synthesis KEEP attribute)

[-resource_sharing] Sharing arithmetic operators.Value: auto, on, off

Default: auto

[-control_set_opt_threshold] Threshold for synchronous control set

optimization to lower number of control sets. Default:1

[-quiet] Ignore command errors

[-verbose] Suspend message limits during command execution

-generic オプシ ョ ンで VHDL ブール値および std_logic ベ ク ター型を指定する場合、こ れ ら はほかの形式には存 在 し ないので特別な処理が必要です。 た と えば、 true/false ま たは 0010 の代わ り に Verilog 標準を使用する必要が あ り ます。 ブール値の場合、false の値は次の よ う に指定し ます。 -generic my_gen=1‘b0 std_logic ベ ク ターでは、 次の よ う に指定し ます。 -generic my_get=4‘b0010 ま た、 文字列ジ ェ ネ リ ッ ク ま たはパ ラ メ ー タ ーの変更は現在の と こ ろサポー ト さ れてい ません。

コ マ ン ド の詳細は、 『Vivado Design Suite Tcl コ マ ン ド リ フ ァ レ ン ス ガ イ ド 』 (UG835) [参照 3] を参照 し て く だ さ い。 Vivado IDE での操作に対応する Tcl コ マン ド を確認する には、 Vivado IDE で コ マン ド を実行 し、 [Tcl Console] ビ ュー ま たは ロ グ フ ァ イ ルを参照 し て く だ さ い。

次に、 synth_design の Tcl ス ク リ プ ト 例を示し ます。 # Setup design sources and constraints

read_vhdl -library bftLib [ glob ./Sources/hdl/bftLib/*.vhdl ] read_vhdl ./Sources/hdl/bft.vhdl

read_verilog [ glob ./Sources/hdl/*.v ] read_xdc ./Sources/bft_full.xdc

# Run synthesis

synth_design -top bft -part xc7k70tfbg484-2 -flatten_hierarchy rebuilt # Write design checkpoint

write_checkpoint -force $outputDir/post_synth # Write report utilization and timing estimates report_utilization -file utilization.txt

report_timing > timing.txt

制約の設定

表 2 に、 Vivado タ イ ミ ン グ制約にサポー ト さ れる Tcl コ マン ド を示 し ます。 こ れ ら の コ マ ン ド の詳細は、 次の資料を参照 し て く だ さ い。

• 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 2]

• 『Vivado Design Suite Tcl コ マン ド リ フ ァ レ ン ス ガ イ ド 』 (UG835) [参照 3]

非プ ロ ジ ェ ク ト モー ド での合成

表 2 : サポー ト さ れる合成 Tcl コ マ ン ド

コ マ ン ド タ イ プ コ マ ン ド

タ イ ミ ン グ制約

create_clock create_generate_clock set_false_path set_input_delay set_output_delay set_max_delay set_multicycle_path

set_clock_latency set_clock_groups set_disable_timing オブ ジ ェ ク ト

ア ク セス

all_clocks all_inputs all_outputs get_cells

合成属性

概要

Vivado™ 合成では、 さ ま ざ ま な タ イ プの合成属性を使用で き ます。 ほ と んどの場合、 こ れ ら の属性は同 じ構文で、 同 じ 動作にな り ます。 • Vivado 合成で属性がサポー ト さ れる場合、 その属性が使用 さ れ、 その属性を反映し た ロ ジ ッ ク が作成 さ れます。 • 指定 し た属性が ツールで認識 さ れない場合、 その属性 と 値は生成 さ れたネ ッ ト リ ス ト に渡 さ れます。 認識 さ れない属性は、 フ ロ ーのダ ウ ン ス ト リ ームで使用 さ れ る と 想定 さ れます。 た と えば、LOC 制約は合成では使用 さ れませんが、 配置ツールで使用 さ れ る ので、 合成ツールか ら 転送 さ れます。

サポー ト さ れる属性

BLACK_BOX

BLACK_BOX 属性は、 すべての階層レベルをオ フに し 、 合成でそのモジ ュールま たはエンテ ィ テ ィ に対し てブ ラ ッ ク ボ ッ ク ス を作成で き る よ う にする デバ ッ グ用の属性です。 こ の属性を指定す る と 、 モジ ュ ールま たはエン テ ィ テ ィ に 対 し て有効な ロ ジ ッ ク があ っ た と し て も 、合成ツールでその レベルに対 し てブ ラ ッ ク ボ ッ ク ス が作成 さ れます。 こ の 属性はモジ ュ ール、 エン テ ィ テ ィ 、 コ ンポーネ ン ト に配置で き ます。

BLACK_BOX の Verilog 例

(* black_box *) module test(in1, in2, clk, out1);

重要 : Verilog では、 値は必要あ り ません。 こ の属性があれば、 ブ ラ ッ ク ボ ッ ク スが作成さ れます。

BLACK_BOX の VHDL 例

attribute black_box : string;

attribute black_box of beh : architecture is "yes";

サポー ト さ れる属性

BUFFER_TYPE

BUFFER_TYPE は入力に設定し 、 使用する バ ッ フ ァ ーの タ イ プを指定し ます。

デフ ォル ト では、 ク ロ ッ ク には IBUF/BUFG ま たは BUFGP が、 入力には IBUF が使用 さ れます。 有効な値は次の と お り です。

• ibuf : IBUF/BUFG ペアに ク ロ ッ ク ポー ト が不要な場合に使用 し ます。 こ の場合にのみ、 ク ロ ッ ク に対し て IBUF が推論 さ れます。

• none : 入力ま たは出力バ ッ フ ァ ーを使用 し ない よ う 指定 し ます。 ク ロ ッ ク ポー ト に none を指定する と 、 バ ッ フ ァ ーは使用 さ れません。

BUFFER_TYPE の Verilog 例

(* buffer_type = "none" *) input in1; //this will result in no buffers

(* buffer_type = "ibuf" *) input clk1; //this will result in a clock with no bufg

BUFFER_TYPE の VHDL 例

entity test is port(

in1 : std_logic_vector (8 downto 0); clk : std_logic;

out1 : std_logic_vector(8 downto 0)); attribute buffer_type : string;

attribute buffer_type of in1 : signal is "none"; end test;

DONT_TOUCH

KEEP ま たは KEEP_HIERARCHY の代わ り に DONT_TOUCH 属性を使用 し て く だ さ い。DONT_TOUCH 属性は KEEP ま た は KEEP_HIERARCHY 属性 と 同 じ よ う に機能 し ますが、 KEEP お よび KEEP_HIERARCHY と は異な り 配置配線にフ ォ

ワ ー ド ア ノ テー ト さ れる ので、 ロ ジ ッ ク 最適化で削除 さ れる こ と はあ り ません。

KEEP お よ び KEEP_HIERARCHY 属性 と 同様に、 DONT_TOUCH を 使用す る 際には注意が必要です。 ほ か の属性が DONT_TOUCH 属性 と 競合する 場合、 DONT_TOUCH 属性が優先 さ れます。

DONT_TOUCH 属性に有効な値は、 true/false ま たは yes/no です。 重要 : KEEP および KEEP_HIERARCHY 属性を DONT_TOUCH に置換し ます。

DONT_TOUCH の Verilog 例

(* dont_touch = "true" *) wire sig1; assign sig1 = in1 & in2;

DONT_TOUCH の VHDL 例

signal sig1 : std_logic

attribute dont_touch : string;

attribute dont_touch of sig1 : signal is "true"; ....

....

sig1 <= in1 and in2; out1 <= sig1 and in3;

FULL_CASE (Verilog のみ)

FULL_CASE は、 case、 casex ま たは casez 文で可能性のあ るすべての case 値が指定 さ れる こ と を示し ます。 case 値が指定 さ れてい る 場合、Vivado 合成で case 値に対し て余分な ロ ジ ッ ク は作成 さ れません。 (* full_case *) case select 3’b100 : sig = val1; 3’b010 : sig = val2; 3’b001 : sig = val3; endcase 重要 : こ の属性は、 RTL でのみ制御で き ます。

GATED_CLOCK

Vivado 合成では、ゲーテ ッ ド ク ロ ッ ク の変換が可能です。こ の変換を実行する には、次の 2 つの方法を使用で き ます。 • Vivado GUI のオプシ ョ ンで変換が実行 さ れる よ う 指定し ます。 • RTL 属性でゲーテ ッ ド ロ ジ ッ ク のどの信号が ク ロ ッ ク かを指定し ます。 GUI のオプシ ョ ン を指定する には、 次の手順に従い ます。

1. Flow Navigator で [Synthesis Settings] を ク リ ッ ク し ます。

2. [Options] フ ィ ール ド で -gated_clock_conversion オプシ ョ ン を次のいずれかの値に設定 し ます。 ° [off] : ゲーテ ッ ド ク ロ ッ ク の変換をデ ィ ス エーブルに し ます。 ° [on] : gated_clock 属性が RTL コー ド で設定 さ れてい る場合に、ゲーテ ッ ド ク ロ ッ ク の変換を実行 し ます。 こ の設定では、 結果を よ り 制御で き ます。 ° [auto] : 次のいずれかの条件が満た さ れる 場合に、 ゲーテ ッ ド ク ロ ッ ク の変換を実行 し ます。 - gated_clock 属性が true に設定 さ れてい る。 - Vivado 合成でゲー ト が検出 さ れ、 有効な ク ロ ッ ク 制約セ ッ ト があ る。 こ の設定では、 ツールで自動的に判断 さ れます。

GATED_CLOCK の Verilog 例 :

サポー ト さ れる属性

GATED_CLOCK の VHDL 例

entity test is port (

in1, in2 : in std_logic_vector(9 downto 0); en : in std_logic;

clk : in std_logic;

out1 : out std_logic_vector( 9 downto 0)); attribute gated_clock : string;

attribute gated_clock of clk : signal is "true"; end test;

IOB

IOB は合成属性ではな く 、 Vivado イ ンプ リ メ ン テーシ ョ ンで使用 さ れ、 レ ジ ス タ を I/O バ ッ フ ァ ーに配置する必要が あ る かど う かを指定 し ます。 有効な値は true ま たは false です。

IOB の Verilog 例

(* IOB = "true" *) reg sig1;

IOB の VHDL 例

signal sig1:

std_logic attribute IOB: string

attribute IOB of sig1 : signal is "true";

KEEP

KEEP 属性は、 信号が削除 さ れた り ロ ジ ッ ク ブ ロ ッ ク に吸収 さ れ る よ う な最適化が実行 さ れない よ う に指定 し ます。 こ の属性が設定 さ れた信号は保持 さ れ、 ネ ッ ト リ ス ト に含まれます。

た と えば、2 ビ ッ ト の AND ゲー ト の出力で別の AND ゲー ト を駆動する信号に KEEP 制約を設定する と 、 信号は両方 の AND ゲー ト を含むよ り 大き い LUT には統合 さ れません。 KEEP は、 タ イ ミ ン グ制約 と も よ く 併用 さ れます。 通常は最適化 さ れる信号に タ イ ミ ン グ制約が設定 さ れてい る場合、 KEEP を設定する と 最適化 さ れな く な り 、 正し い タ イ ミ ン グ規則が使用 さ れます。 注意 _{: RTL で後の方で使用されない信号に KEEP 属性を設定する場合は、 注意が必要です。 合成では こ れら の信号は} 保持 さ れますが、 何 も 駆動 し ません。 こ れに よ り 、 フ ロ ーの後の方で問題が発生する 可能性があ り ます。 注意 _{: KEEP を ほかの属性 と 共に使用す る 場合は注意が必要です。 ほかの属性が KEEP 属性 と 競合す る場合、 通常} KEEP 属性が優先 さ れます。 次に例を示 し ます。 • あ る 信号に MAX_FANOUT 属性が設定 さ れてお り 、 こ の信号で駆動 さ れる信号に KEEP 属性が設定 さ れてい る場 合、 KEEP 属性が設定 さ れてい る信号ではフ ァ ン ア ウ ト 複製は実行 さ れません。

• RAM STYLE= "block" が使用 さ れてお り 、その RAM の一部 と な るべき レ ジ ス タ に KEEP が設定 さ れてい る と 、 KEEP 属性のためにブ ロ ッ ク RAM が推論 さ れません。

有効な値は、 次の と お り です。 • true : 信号を保持し ます。 • false : 信号が必要に応 じ て最適化 さ れる よ う に し ます。 false を使用し て も 、 信号が無条件に削除 さ れる こ と はあ り ません。 デフ ォル ト は false です。 注記 : KEEP 属性を使用し て も 、 配置配線では信号は保持 さ れません。 DONT_TOUCH 属性を使用し て く だ さ い。

KEEP の Verilog 例

(* keep = "true" *) wire sig1; assign sig1 = in1 & in2; assign out1 = sig1 & in2;

KEEP の VHDL 例

signal sig1 : std_logic; attribute keep : string;

attribute keep of sig1 : signal is "true"; ....

....

sig1 <= in1 and in2; out1 <= sig1 and in3;

KEEP_HIERARCHY

KEEP_HIERARCHY は、 階層レベルが変更 さ れない よ う に し ます。 Vivado 合成では、 RTL で指定 さ れたの と 同 じ 階 層が保持 さ れ る よ う 試み ら れ ますが、QoR (結果の品質) のために階層が フ ラ ッ ト に さ れた り 、 変更 さ れ る こ と も あ り ます。 イ ン ス タ ン ス に KEEP_HIERARCHY を指定する と 、合成でその階層レベルは変更 さ れません。 こ れが QoR に影響を与 え る 場合があ り ます。 ま た、 ト ラ イ ス テー ト 出力お よ び I/O バ ッ フ ァ ーの制御ロ ジ ッ ク を記述する モジ ュールには使 用 し ないで く だ さ い。 KEEP_HIERARCHY は、 モジ ュール、 アーキ テ ク チ ャ レベル、 ま たは イ ン ス タ ン ス に指定で き ます。

KEEP_HIERARCHY の Verilog 例

モ ジ ュ ールの場合

(* keep_hierarchy = "yes" *) module bottom (in1, in2, in3, in4, out1, out2); イ ン ス タ ン スの場合

(* keep_hierarchy = "yes" *)bottom u0 (.in1(in1), .in2(in2), .out1(temp1));

KEEP_HIERARCHY の VHDL 例

モ ジ ュ ールの場合

attribute keep_hierarchy : string;

attribute heep_hierarchy of beh : architecture is "yes"; イ ン ス タ ン スの場合

attribute keep_hierarchy : string;

サポー ト さ れる属性

MAX_FANOUT

MAX_FANOUT は、 レ ジ ス タおよび信号のフ ァ ン ア ウ ト の制限を設定 し ます。 信号に KEEP 制約 も 設定する必要があ り ます。 こ れは、RTL ま たはプ ロ ジ ェ ク ト への入力 と し て指定で き ます。 整数値を指定 し ます。 こ の属性は、 レ ジ ス タ お よ び組み合わせ信号にのみ使用で き ます。 フ ァ ン ア ウ ト の制限に従 う ため、 レ ジ ス タ ま たは 組み合わせ信号を駆動する 信号が複製 さ れます。 MAX_FANOUT は、 合成のグ ローバル オプシ ョ ン -fanout_limit のデフ ォ ル ト 値よ り も 優先 さ れます。 デザ イ ン全 体のデフ ォ ル ト 値は、[Project Settings] ダ イ ア ロ グ ボ ッ ク ス の [Synthesis] ページ ま たは synth_design コ マ ン ド の -fanout_limit オプシ ョ ン を使用 し て設定 し ます。 MAX_FANOUT 属性は強制的に適用 さ れますが、 -fanout_limit はガ イ ド ラ イ ン と し て使用 さ れ、 強制 さ れません。 フ ァ ン ア ウ ト を厳密に制御す る 必要が あ る 場合は、 MAX_FANOUT を使用 し て く だ さ い。 ま た、 -fanout_limit オ プシ ョ ン と は異な り 、MAX_FANOUT は制御信号に も 適用 さ れます。-fanout_limit オプシ ョ ンは制御信号 (セ ッ ト 、 リ セ ッ ト 、 ク ロ ッ ク イ ネ ー ブ ル な ど) に は 適用 さ れ な い の で、 こ れ ら の 信号 を 複製す る 必要 が あ る 場合 は MAX_FANOUT を使用し て く だ さ い。

注記 : 入力、ブ ラ ッ ク ボ ッ ク ス、EDIF (EDF),および NGC (Native Generic Circuit) フ ァ イ ルはサポー ト さ れてい ません。

MAX_FANOUT の Verilog 例

Vivado の場合

(* keep = "true", max_fanout = 50 *) reg sig1;

MAX_FANOUT の VHDL 例

signal sig1 : std_logic; attribute keep : string;

attribute max_fanout : integer;

attribute keep of sig1 : signal is "true"; attribute max_fanout : signal is 50;

注記 : max_fanout の値は、 VHDL の Vivado 合成では整数です。

PARALLEL_CASE (Verilog のみ)

PARALLEL_CASE は、 case 文がパ ラ レル構文で構築 さ れる 必要のあ る こ と を示し ます。 ロ ジ ッ ク は if-elsif 構文 では作成 さ れません。

(* parallel_case *) case select 3’b100 : sig = val1;

3’b010 : sig = val2; 3’b001 : sig = val3; endcase

RAM_STYLE

RAM_STYLE は、 合成での メ モ リ の推論方法を指定し ます。 有効な値は次の と お り です。 • block : RAMB タ イ プの コ ンポーネン ト が推論 さ れる よ う 指定 し ます。

• distributed : LUT RAM が推論 さ れ る よ う 指定し ます。

デフ ォル ト では、 ほ と んど のデザ イ ンで最適な結果が生成 さ れ る RAM が推論 さ れます。

RAM_STYLE の Verilog 例

(* ram_style = "distributed" *) reg [data_size-1:0] myram [2**addr_size-1:0];

RAM_STYLE の VHDL 例

attribute ram_style : string;

attribute ram_style of myram : signal is "distributed";

RAM の コーデ ィ ン グ ス タ イ ルの詳細は、付録 C の 「RAM の HDL コー ド 記述のガ イ ド ラ イ ン」を参照 し て く だ さ い。

ROM_STYLE

ROM_STYLE は、 合成での ROM メ モ リ の推論方法を指定し ます。 有効な値は次の と お り です。 • block : RAMB タ イ プの コ ンポーネン ト が推論 さ れる よ う 指定 し ます。

• distributed :LUT ROM が推論 さ れ る よ う 指定し ます。 デフ ォ ル ト では、 ほ と んどのデザ イ ンで最適な結果 が生成 さ れ る ROM が推論 さ れます。

ROM_STYLE の Verilog 例

(* rom_style = "distributed" *) reg [data_size-1:0] myrom [2**addr_size-1:0];

ROM_STYLE の VHDL 例

attribute rom_style : string;

attribute rom_style of myrom : signal is "distributed";

ROM の コーデ ィ ン グ ス タ イ ルの詳細は、付録 C の 「ROM の HDL コーデ ィ ン グ手法」 を参照 し て く だ さ い。

SHREG_EXTRACT

SHREG_EXTRACT は、 SRL 構造を推論する かど う かを指定し ます。 有効な値は次の と お り です。 • Yes : SRL 構造が推論 さ れます。 • No : SRL 構造は推論 さ れず、 レ ジ ス タ が作成 さ れます。

SHREG_EXTRACT の Verilog 例

(* shreg_extract = "no" *) reg [16:0] my_srl;

SHREG_EXTRACT の VHDL 例
