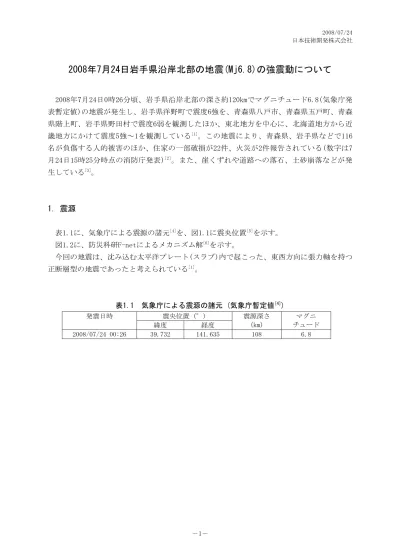

2008年7月24日岩手県沿岸北部の地震(Mj6.8)の強震動について

2008年7月24日0時26分頃、岩手県沿岸北部の深さ約120kmでマグニチュード6.8(気象庁発

表暫定値)の地震が発生し、岩手県洋野町で震度6強を、青森県八戸市、青森県五戸町、青森

県階上町、岩手県野田村で震度6弱を観測したほか、東北地方を中心に、北海道地方から近

畿地方にかけて震度5強～1を観測している

[1]

_{。この地震により、青森県、岩手県などで116}

名が負傷する人的被害のほか、住家の一部破損が22件、火災が2件報告されている(数字は7

月24日15時25分時点の消防庁発表)

[2]

_{。また、崖くずれや道路への落石、土砂崩落などが発}

生している

[3]

_。

1. 震源

表1.1に、気象庁による震源の諸元

[4]

_{を、図1.1に震央位置}

[5]

_を示す。

図1.2に、防災科研F-netによるメカニズム解

[6]

_を示す。

今回の地震は、沈み込む太平洋プレート(スラブ)内で起こった、東西方向に張力軸を持つ

正断層型の地震であったと考えられている

[1]

_。

表1.1 気象庁による震源の諸元 (気象庁暫定値

[4]

₎

震央位置 (°)

発震日時

緯度

経度

震源深さ

(km)

マグニ

チュード

2008/07/24 00:26

39.732

141.635

108

6.8

2. 各機関での観測値

ここでは、各機関によって観測され、現時点で公表されている情報から、観測値の分布を

整理する。

まず、震度観測点での震度階級

[7][8]

_{は表2.1、図2.1の通りである。}

防災科研K-NET、KiK-netおよび港湾地域強震観測の強震観測点については、得られた強震

波形データがウェブサイトで公開されている

[9][10][11]

_{。国土交通省の観測点については、観}

測された最大加速度とSI値がウェブサイトで公表されている

[12]

各機関の観測点での観測値(最大加速度、最大速度、SI値、計測震度)の分布を図2.2～2.5

に示す。

表2.1 震度5弱以上を観測した気象庁震度発表地点(気象庁

[7]

_より)

震度

震度発表地点

6強 岩手洋野町大野＊

6弱 野田村野田＊

八戸市内丸＊

八戸市南郷区＊

五戸町古舘

階上町道仏＊

5強 宮古市田老＊

宮古市茂市＊

久慈市川崎町

山田町大沢＊

普代村銅屋＊

岩手洋野町種市

大船渡市大船渡町

大船渡市猪川町

釜石市中妻町＊

大槌町新町＊

二戸市福岡

一戸町高善寺＊

八幡平市田頭＊

八幡平市野駄＊

軽米町軽米＊

北上市二子町＊

一関市花泉町＊

一関市千厩町＊

一関市室根町＊

平泉町平泉＊

奥州市江刺区＊

奥州市前沢区＊

八戸市湊町

東北町上北南＊

青森南部町平＊

東通村小田野沢＊

気仙沼市唐桑町＊

涌谷町新町

栗原市若柳＊

栗原市一迫＊

栗原市志波姫＊

宮城美里町木間塚＊

大崎市古川三日町

大崎市古川北町＊

大崎市松山＊

石巻市桃生町＊

5弱 宮古市長沢

宮古市五月町＊

久慈市長内町＊

山田町八幡町

岩泉町岩泉＊

田野畑村田野畑

田野畑村役場＊

川井村川井＊

川井村田代＊

陸前高田市高田町＊

釜石市只越町

住田町世田米＊

盛岡市山王町

盛岡市玉山区薮川＊

盛岡市玉山区渋民＊

二戸市石切所＊

二戸市浄法寺町＊

葛巻町消防分署＊

葛巻町役場＊

滝沢村鵜飼＊

八幡平市大更

八幡平市叺田＊

九戸村伊保内＊

矢巾町南矢幅＊

紫波町日詰＊

花巻市大迫町

花巻市石鳥谷町＊

花巻市材木町＊

花巻市東和町＊

遠野市松崎町＊

一関市山目＊

金ケ崎町西根＊

藤沢町藤沢＊

奥州市水沢区大鐘町

奥州市水沢区佐倉河＊

奥州市胆沢区＊

奥州市衣川区＊

八戸市島守

十和田市西二番町＊

十和田市西十二番町＊

三沢市桜町＊

野辺地町田狭沢＊

七戸町森ノ上＊

五戸町倉石中市＊

青森南部町苫米地＊

おいらせ町中下田＊

東通村砂子又＊

気仙沼市赤岩

気仙沼市笹が陣＊

色麻町四竈＊

栗原市栗駒

栗原市築館＊

栗原市金成＊

登米市中田町

登米市豊里町＊

登米市迫町＊

登米市米山町＊

登米市石越町＊

登米市南方町＊

南三陸町志津川

南三陸町歌津＊

宮城美里町北浦＊

大崎市鹿島台＊

大崎市田尻＊

岩沼市桜＊

亘理町下小路＊

表2.2 強震波形が得られている観測点における地震動指標(震度5弱以上)

観測点 コード 観測点 名称 観測 機関 経度 (°) 緯度 (°) 最大加速度 (cm/s2) 最大速度 (cm/s) SI値 (cm/s) 計測 震度 震度 階級 IWTH02 玉山 KiK-net 141.3861 39.8222 1185.92 26.95 28.36 5.80 6弱 IWT001 種市 K-NET 141.7227 40.4072 870.20 33.17 32.76 5.68 6弱 AOM012 八戸 K-NET 141.4841 40.5111 623.10 28.10 33.66 5.59 6弱 IWTH12 九戸 KiK-net 141.4281 40.1506 943.65 30.93 31.76 5.45 5強 IWT019 岩泉 K-NET 141.7988 39.8400 483.51 31.58 36.26 5.41 5強 IWTH21 山田 KiK-net 141.9372 39.4706 553.93 20.04 21.85 5.28 5強 IWT004 田老 K-NET 141.9733 39.7341 471.59 22.66 29.50 5.24 5強 IWT012 北上 K-NET 141.1413 39.3180 382.32 19.83 24.50 5.24 5強 IWT021 西根 K-NET 141.0855 39.9175 512.57 22.34 25.41 5.24 5強 IWT003 普代 K-NET 141.8897 40.0055 266.80 28.58 35.58 5.20 5強 IWT007 釜石 K-NET 141.8597 39.2672 550.80 18.50 22.72 5.19 5強 AOM011 三沢 K-NET 141.3730 40.6813 308.15 21.75 28.20 5.10 5強 AOM007 南通 K-NET 141.3994 41.2230 207.46 15.02 19.65 5.06 5強 IWT006 山田 K-NET 141.9688 39.4777 370.03 17.27 17.89 5.05 5強 IWTH08 久慈北 KiK-net 141.7867 40.2658 478.29 18.68 18.77 5.05 5強 MYG006 古川 K-NET 140.9688 38.5772 183.12 18.92 23.02 5.04 5強 AKTH04 東成瀬 KiK-net 140.7164 39.1711 376.26 12.06 14.02 5.01 5強 IWTH01 二戸東 KiK-net 141.3458 40.2356 294.28 14.73 17.07 5.01 5強 HCNH-G 八戸-G 港湾 141.4888 40.5556 433.39 15.61 20.15 4.99 5弱 IWT010 一関 K-NET 141.1208 38.9305 397.04 15.52 19.33 4.95 5弱 IWTH03 岩泉 KiK-net 141.6556 39.7994 736.08 19.78 16.74 4.95 5弱 IWT013 遠野 K-NET 141.5413 39.3338 364.17 15.12 16.40 4.93 5弱 IWTH09 久慈南 KiK-net 141.7156 40.0833 540.70 16.22 19.73 4.93 5弱 IWTH20 花巻南 KiK-net 141.0508 39.3406 234.38 18.13 20.50 4.93 5弱 AOMH16 新郷 KiK-net 141.0958 40.4597 249.28 13.24 16.91 4.92 5弱 IWTH14 田老 KiK-net 141.9125 39.7406 548.09 18.09 17.86 4.92 5弱 IWT020 藪川 K-NET 141.3330 39.7813 248.88 14.22 19.01 4.90 5弱 IWT016 川井 K-NET 141.6825 39.5969 406.43 14.93 16.66 4.89 5弱 MYG002 歌津 K-NET 141.5144 38.7233 544.72 9.98 11.92 4.89 5弱 IWTH18 川井南 KiK-net 141.6806 39.4600 518.72 16.51 14.29 4.89 5弱 IWT014 石鳥谷 K-NET 141.1505 39.4816 211.17 14.05 16.29 4.88 5弱 MYG015 岩沼 K-NET 140.8733 38.1019 198.14 11.62 15.79 4.88 5弱 IWTH04 住田 KiK-net 141.3944 39.1781 318.95 16.03 14.56 4.86 5弱 IWTH27 陸前高田 KiK-net 141.5356 39.0278 452.90 12.03 13.69 4.86 5弱 AKTH14 鹿角 KiK-net 140.8119 40.0594 330.01 11.94 13.49 4.85 5弱 IWT002 久慈 K-NET 141.7677 40.1791 197.23 24.70 24.01 4.84 5弱 MYG007 豊里 K-NET 141.2541 38.5847 314.65 15.03 15.01 4.84 5弱 IWT005 宮古 K-NET 141.9500 39.6444 265.10 18.79 19.48 4.82 5弱 IWT009 大東 K-NET 141.4066 39.0158 497.08 12.35 11.12 4.81 5弱 MYK-G 宮古-G 港湾 141.9731 39.6444 324.23 15.40 15.80 4.79 5弱 MYG004 築館 K-NET 141.0252 38.7263 243.79 15.81 17.18 4.77 5弱 IWTH23 釜石 KiK-net 141.8267 39.2717 476.36 11.97 12.55 4.76 5弱 MYG001 気仙沼 K-NET 141.5719 38.8986 274.26 11.23 11.15 4.75 5弱 MYG010 石巻 K-NET 141.2844 38.4252 147.44 15.58 20.74 4.75 5弱 AOMH17 名川 KiK-net 141.3409 40.4465 348.47 10.37 11.74 4.74 5弱 AOMH05 野辺地 KiK-net 141.1069 40.8537 262.86 11.04 13.26 4.73 5弱 AOM010 野辺地 K-NET 141.1452 40.8694 249.73 9.14 11.10 4.69 5弱 IWT023 葛巻 K-NET 141.4538 40.0338 333.96 14.28 16.50 4.69 5弱 AOM014 子ノ口 K-NET 140.9441 40.4344 152.80 12.16 13.25 4.67 5弱 IWT011 水沢 K-NET 141.1555 39.1425 179.69 12.40 13.75 4.66 5弱 IWTH05 藤沢 KiK-net 141.3547 38.8625 323.36 10.96 12.90 4.66 5弱 IWTH07 軽米 KiK-net 141.5744 40.2678 401.30 10.00 9.75 4.62 5弱 IWT017 門馬 K-NET 141.4411 39.6308 307.29 9.24 9.48 4.61 5弱 IWTH19 花巻北 KiK-net 141.0036 39.4531 279.59 9.72 11.75 4.60 5弱 IWTH15 矢巾 KiK-net 141.0964 39.6119 204.11 10.31 11.94 4.59 5弱 IWT024 二戸 K-NET 141.2936 40.2605 191.23 13.90 15.88 4.58 5弱 AOMH12 十和田湖東 KiK-net 141.1582 40.5819 209.87 12.08 10.48 4.56 5弱 MYGH01 仙台 KiK-net 141.0003 38.2370 153.95 9.84 12.86 4.55 5弱 IWTH26 一関東 KiK-net 141.0047 38.9661 275.66 10.09 9.50 4.54 5弱 IWTH17 川井北 KiK-net 141.6013 39.6414 426.80 13.30 11.77 4.52 5弱 AOM013 南部 K-NET 141.2836 40.4097 157.65 10.81 13.14 4.50 5弱 AOM021 十和田 K-NET 141.2116 40.6125 133.66 16.31 17.34 4.50 5弱

0 20km 50km 100km KiK-net玉山(IWTH02) 1185.9cm/s2 ○ 強震波形公開 ○ 強震波形未公開 0＜PGA≦ 10 [cm/s2] 10＜PGA≦ 50 [cm/s2] 50＜PGA≦ 100 [cm/s2] 100＜PGA≦ 200 [cm/s2] 200＜PGA≦ 300 [cm/s2] 300＜PGA≦ 400 [cm/s2] 400＜PGA≦ 500 [cm/s2] 500＜PGA≦ 700 [cm/s2] 700＜PGA≦1000 [cm/s2] 1000＜PGA [cm/s2] 45号真崎大橋(国交省) 616cm/s2 45号思惟大橋(国交省) 829cm/s2 KiK-net岩泉(IWTH03) 736.1cm/s2 KiK-net九戸(IWTH12) 943.7cm/s2 45号種市(国交省) 763cm/s2 K-NET種市(IWT001) 870.1cm/s2 K-NET八戸(AOM012) 623.1cm/s2 45号折笠高架橋(国交省) 643cm/s2

図2.2 強震観測点での最大加速度分布

0 20km 50km 100km ○ 強震波形公開 ○ 強震波形未公開 0＜PGV≦ 1 [cm/s] 1＜PGV≦ 2 [cm/s] 2＜PGV≦ 5 [cm/s] 5＜PGV≦10 [cm/s] 10＜PGV≦15 [cm/s] 15＜PGV≦20 [cm/s] 20＜PGV≦25 [cm/s] 25＜PGV≦30 [cm/s] 30＜PGV≦40 [cm/s] 40＜PGV [cm/s] KiK-net玉山(IWTH02) 27.0cm/s K-NET普代(IWT003) 28.6cm/s KiK-net九戸(IWTH12) 30.9cm/s K-NET種市(IWT001) 33.2cm/s K-NET八戸(AOM012) 28.1cm/s K-NET岩泉(IWT019) 31.6cm/s

図2.3 強震観測点での最大速度分布

0 20km 50km 100km ○ 強震波形公開 ○ 強震波形未公開 0＜SI≦ 1 [cm/s] 1＜SI≦ 2 [cm/s] 2＜SI≦ 5 [cm/s] 5＜SI≦10 [cm/s] 10＜SI≦15 [cm/s] 15＜SI≦20 [cm/s] 20＜SI≦25 [cm/s] 25＜SI≦30 [cm/s] 30＜SI≦40 [cm/s] 40＜SI [cm/s] K-NET普代(IWT003) 35.6cm/s KiK-net九戸(IWTH12) 31.8cm/s K-NET種市(IWT001) 33.2cm/s K-NET八戸(AOM012) 33.7cm/s 久慈維持出張所(国交省) 43cm/s 45号思惟大橋(国交省) 33cm/s K-NET岩泉(IWT019) 36.3cm/s

図2.4 強震観測点でのSI値分布

0 20km 50km 100km 震度0 震度1 震度2 震度3 震度4 震度5弱 震度5強 震度6弱 震度6強 震度7 ○ 強震波形公開 ○ 強震波形未公開 五戸町古舘(気象庁) K-NET八戸(AOM012) 5.59 階上町道仏＊(自治体) 八戸市南郷区＊(自治体) 野田村野田＊(自治体) KiK-net玉山(IWTH02) 5.80 K-NET種市(IWT001) 5.68

図2.5 強震観測点での震度分布

であることから、短周期成分が多く励起されており、図に示した震源に近い観測点での強震

記録のスペクトルは、0.1～0.3秒程度の卓越周期となっている。

既往の被害地震での代表的な強震記録と応答スペクトルを比較したのが図3.6である。今

回の地震での震源に近い観測点での強震記録の卓越周期のほうが短周期となっており、木造

住宅等の全壊や半壊といった大きな被害に結びつかなかったことが分かる。ただし、テレビ

報道等で見る限り、天井パネルや窓ガラスといった非構造材の被害は多く見られるようであ

る。

-1000 0 1000 振幅 [gal] 計測震度 5.80 (6-) SI値 28.36[kine] NS : 最大値 1019.27[gal] -1000 0 1000 振幅 [gal] EW : 最大値 683.84[gal] 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 -1000 0 1000 振幅 [gal] UD : 最大値 593.47[gal] 時間 [s] (a)加速度時刻歴 0.05 0.1 0.5 1 5 10 50 1 5 10 50 100 500 加 速度フーリエ 振幅 [gal ・s] NS EW UD 周波数 [Hz] (b)加速度フーリエ振幅スペクトル 0.1 0.5 1 5 10 5 10 50 100 500 1000 周期 [s] (c)加速度応答スペクトル 加速度 応 答 スペクトル [gal] (h=0.05) NS EW UD

図3.1 KiK-net玉山(IWTH02)での強震記録

-500 0 500 振幅 [gal] EW : 最大値 649.38[gal] 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 -500 0 500 振幅 [gal] UD : 最大値 275.40[gal] 時間 [s] (a)加速度時刻歴 0.05 0.1 0.5 1 5 10 50 0.5 1 5 10 50 100 加 速度フーリエ 振幅 [gal ・s] NS EW UD 周波数 [Hz] (b)加速度フーリエ振幅スペクトル 0.1 0.5 1 5 10 5 10 50 100 500 1000 周期 [s] (c)加速度応答スペクトル 加速度 応 答 スペクトル [gal] (h=0.05) NS EW UD

図3.2 K-NET種市(IWT001)での強震記録

-400 -200 0 200 400 振幅 [gal] 青森県 市 計測震度 5.59 (6-) SI値 33.66[kine] NS : 最大値 445.72[gal] -400 -200 0 200 400 振幅 [gal] EW : 最大値 534.01[gal] 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 -400 -200 0 200 400 振幅 [gal] UD : 最大値 229.65[gal] 時間 [s] (a)加速度時刻歴 0.05 0.1 0.5 1 5 10 50 0.5 1 5 10 50 100 加 速度フーリエ 振幅 [gal ・s] NS EW UD 周波数 [Hz] (b)加速度フーリエ振幅スペクトル 0.1 0.5 1 5 10 5 10 50 100 500 1000 周期 [s] (c)加速度応答スペクトル 加速度 応 答 スペクトル [gal] (h=0.05) NS EW UD

図3.3 K-NET八戸(AOM012)での強震記録

-500 -500 0 500 振幅 [gal] EW : 最大値 669.92[gal] 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 -500 0 500 振幅 [gal] UD : 最大値 317.77[gal] 時間 [s] (a)加速度時刻歴 0.05 0.1 0.5 1 5 10 50 0.5 1 5 10 50 100 加 速度フーリエ 振幅 [gal ・s] NS EW UD 周波数 [Hz] (b)加速度フーリエ振幅スペクトル 0.1 0.5 1 5 10 5 10 50 100 500 1000 周期 [s] (c)加速度応答スペクトル 加速度 応 答 スペクトル [gal] (h=0.05) NS EW UD

図3.4 KiK-net九戸(IWTH12)での本震強震記録

-400 -200 0 200 400 振幅 [gal] 岩 県下閉伊郡岩 岩 橋 計測震度 5.41 (5+) SI値 36.26[kine] NS : 最大値 275.74[gal] -400 -200 0 200 400 振幅 [gal] EW : 最大値 431.65[gal] 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 -400 -200 0 200 400 振幅 [gal] UD : 最大値 221.52[gal] 時間 [s] (a)加速度時刻歴 0.05 0.1 0.5 1 5 10 50 0.5 1 5 10 50 100 加 速度フーリエ 振幅 [gal ・s] NS EW UD 周波数 [Hz] (b)加速度フーリエ振幅スペクトル 0.1 0.5 1 5 10 5 10 50 100 500 1000 周期 [s] (c)加速度応答スペクトル 加速度 応 答 スペクトル [gal] (h=0.05) NS EW UD

図3.5 K-NET岩泉(IWT019)での強震記録

0.1 0.5 1 5 10 10 50 100 500 1000 5000 周期 [s] 加速 度 応 答 スペクトル [gal] (h=0.05) 0.1 0.5 1 5 10 1 5 10 50 100 500 周期 [s] 疑似速度応答 スペクトル [gal] (h=0.05)

(a) 加速度応答スペクトル (b) 疑似速度応答スペクトル

図3.6 近年の被害地震での地震動との比較

謝辞

防災科研K-NET、KiK-net、港湾地域強震観測での観測記録および国土交通省河川・道路等

施設の地震計ネットワーク情報の観測値を使用しました。記して謝意を表します。

参考文献

[1] 気 象 庁 : 2008 年 ７ 月 24 日 00 時 26 分 こ ろ の 岩 手 県 沿 岸 北 部 の 地 震 に つ い て ， http://www.jma. go.jp/jma/press/0807/24a/kaisetsu200807240200.pdf [2] 消 防 庁 : 岩 手 県 沿 岸 北 部 を 震 源 と す る 地 震 ( 第 12 報 ) ， 災 害 情 報 ， http://www.fdma.go.jp/ data/010806241529277681.pdf [3] 国 土 交 通 省 : 岩 手 県 沿 岸 北 部 を 震 源 と す る 地 震 に つ い て ( 第 5 報 ) ， http://www.mlit.go.jp/ common/000020331.pdf [4] 気 象 庁 : 2008 年 ７ 月 24 日 00 時 26 分 の 岩 手 県 沿 岸 北 部 の 地 震 に つ い て ( 第 2 報 ) ， http://www. jma.go.jp/jma/press/0807/24b/kaisetsu200807241100.pdf [5] 防災科学技術研究所: 高感度地震観測網 Hi-net，http://www.hinet.bosai.go.jp/ [6] 防災科学技術研究所: 広帯域観測網 F-net，http://www.hinet.bosai.go.jp/fnet/top.php? LANG=ja [7] 気 象 庁 : 地 震 情 報 ( 各 地 の 震 度 に 関 す る 情 報 ) ， http://www.jma.go.jp/jp/quake/quake_local_ index.html [8] 日本気象協会: 地震情報, http://www.tenki.jp/qua/index.html
