NJM78L00S 3 端子正定電圧電源概要 NJM78L00S は Io=100mA の 3 端子正定電圧電源です既存の NJM78L00 と比較し出力電圧精度の向上動作温度範囲の拡大セラミックコンデンサ対応および 3.3V の出力電圧もラインアップしました外形図特長出力電流 10

(1)

NJM78L00S

3 端子正定電圧電源

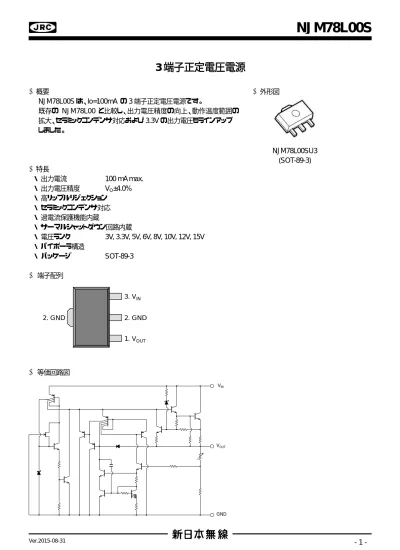

■ 概要 ■ 外形図 NJM78L00S は、Io=100mA の 3 端子正定電圧電源です。既存の NJM78L00 と比較し、出力電圧精度の向上、動作温度範囲の拡大、セラミックコンデンサ対応および 3.3V の出力電圧もラインアップしました。 ■ 特長・出力電流 100 mA max. ・出力電圧精度 VO±4.0% ・高リップルリジェクション・セラミックコンデンサ対応・過電流保護機能内蔵・サーマルシャットダウン回路内蔵・電圧ランク 3V, 3.3V, 5V, 6V, 8V, 10V, 12V, 15V ・バイポーラ構造・パッケージ SOT-89-3 ■ 端子配列 ■ 等価回路図 NJM78L00SU3 (SOT-89-3) VIN VOUT GND 1. VOUT 2. GND 3. VIN 2. GND

(2)

NJM78L00S

■ 絶対最大定格

（指定なき場合には Ta = 25°C）

(*1): 基板実装時 76.2×114.3×1.6mm (EIA/JEDEC 規格サイズ, 2層 FR-4) 基板実装時、且つ銅箔面積100mm2 (*2): 基板実装時 76.2×114.3×1.6mm (EIA/JEDEC 規格サイズ, 4層 FR-4) 基板実装時

4層内箔面積 : 74.2×74.2mm, JEDEC Standard JESD51-5 に準拠しサーマルビアホールを適用

■ 電気的特性（CIN=0.33µF, CO=0.1µF, Tj=25°C）測定はパルス試験とする項目記号条件最小標準最大単位 NJM78L03SU3 出力電圧 VO VIN=9V, IO=40mA 2.88 3.0 3.12 V ラインレギュレーション 1 ΔVO-VIN1 VIN=5V to 20V, IO=40mA - - 125 mV ラインレギュレーション 2 ΔVO-VIN2 VIN=6V to 20V, IO=40mA - - 100 mV ロードレギュレーション 1 ΔVO-IO1 VIN=9V, IO=1 to 40mA - - 25 mV ロードレギュレーション 2 ΔVO-IO2 VIN=9V, IO=1 to 100mA - - 50 mV 無効電流 IQ VIN=9V, IO=0mA - 2.0 6 mA 出力電圧温度係数 ΔVO/ΔT VIN=9V, IO=1mA - 0.2 - mV/ºC リップル除去比 RR 6V<VIN<16V, IO=40mA, ein=1VP-P, f=120Hz 43 72 - dB 出力雑音電圧 VNO VIN=9V, BW=10Hz to 100kHz, IO=40mA - 40 - µVrms 入出力間電位差 ΔVIO IO=100mA - 1.7 - V NJM78L33SU3 出力電圧 VO VIN=9.3V, IO=40mA 3.17 3.3 3.43 V ラインレギュレーション 1 ΔVO-VIN1 VIN=5.3V to 20V, IO=40mA - - 135 mV ラインレギュレーション 2 ΔVO-VIN2 VIN=6.3V to 20V, IO=40mA - - 105 mV ロードレギュレーション 1 ΔVO-IO1 VIN=9.3V, IO=1 to 40mA - - 26 mV ロードレギュレーション 2 ΔVO-IO2 VIN=9.3V, IO=1 to 100mA - - 53 mV 無効電流 IQ VIN=9.3V, IO=0mA - 2.0 6 mA 出力電圧温度係数 ΔVO/ΔT VIN=9.3V, IO=1mA - 0.25 - mV/ºC リップル除去比 RR 6.3V<VIN<16.3V, IO=40mA, ein=1VP-P, f=120Hz 42 71 - dB 出力雑音電圧 VNO VIN=9.3V, BW=10Hz to 100kHz, IO=40mA - 45 - µVrms 入出力間電位差 ΔVIO IO=100mA - 1.7 - V 項目記号最大定格単位入力電圧 VIN NJM78L03S to NJM78L08S : 30 NJM78L10S to NJM78L15S : 35 V 消費電力 PD 625 (*1) 2400 (*2) mW 接合部温度範囲 Tj -40 to + 150 °C 動作温度範囲 Topr - 40 to + 125 °C 保存温度範囲 Tstg - 50 to + 150 °C

(3)

NJM78L00S

■ 電気的特性 (CIN=0.33µF, CO=0.1µF, Tj=25℃) 測定はパルス試験とする項目記号条件最小標準最大単位 NJM78L05SU3 出力電圧 VO VIN=10V, IO=40mA 4.8 5.0 5.2 V ラインレギュレーション 1 ΔVO-VIN1 VIN=7V to 20V, IO=40mA - - 200 mV ラインレギュレーション 2 ΔVO-VIN2 VIN=8V to 20V, IO=40mA - - 150 mV ロードレギュレーション 1 ΔVO-IO1 VIN=10V, IO=1to 40mA - - 30 mV ロードレギュレーション 2 ΔVO-IO2 VIN=10V, IO=1 to 100mA - - 60 mV 無効電流 IQ VIN=10V, IO=0mA - 2.0 6 mA 出力電圧温度係数 ΔVO/ΔT VIN=10V, IO=1mA - 0.4 - mV/ºC リップル除去比 RR 8V<VIN<18V, IO=40mA, ein=1VP-P, f=120Hz 40 69 - dB 出力雑音電圧 VNO VIN=10V, BW=10Hz to 100kHz, IO=40mA - 70 - µVrms 入出力間電位差 ΔVIO IO=100mA - 1.7 - V NJM78L06SU3 出力電圧 VO VIN=12V, IO=40mA 5.76 6.0 6.24 V ラインレギュレーション 1 ΔVO-VIN1 VIN=8.5V to 20V, IO=40mA - - 200 mV ラインレギュレーション 2 ΔVO-VIN2 VIN=9V to 20V, IO=40mA - - 150 mV ロードレギュレーション 1 ΔVO-IO1 VIN=12V, IO=1 to 40mA - - 40 mV ロードレギュレーション 2 ΔVO-IO2 VIN=12V, IO=1 to 100mA - - 80 mV 無効電流 IQ VIN=12V, IO=0mA - 2.0 6 mA 出力電圧温度係数 ΔVO/ΔT VIN=12V, IO=1mA - 0.5 - mV/ºC リップル除去比 RR 9V<VIN<20V, IO=40mA, ein=1VP-P, f=120Hz 40 67 - dB 出力雑音電圧 VNO VIN=12V, BW=10Hz to 100kHz, IO=40mA - 80 - µVrms 入出力間電位差 ΔVIO IO=100mA - 1.7 - V NJM78L08SU3 出力電圧 VO VIN=14V, IO=40mA 7.68 8.0 8.32 V ラインレギュレーション 1 ΔVO-VIN1 VIN=10.5V to 23V, IO=40mA - - 225 mV ラインレギュレーション 2 ΔVO-VIN2 VIN=11V to 23V, IO=40mA - - 175 mV ロードレギュレーション 1 ΔVO-IO1 VIN=14V, IO=1 to 40mA - - 50 mV ロードレギュレーション 2 ΔVO-IO2 VIN=14V, IO=1 to 100mA - - 100 mV 無効電流 IQ VIN=14V, IO=0mA - 2.1 6 mA 出力電圧温度係数 ΔVO/ΔT VIN=14V, IO=1mA - 0.6 - mV/ºC リップル除去比 RR 11V<VIN<20V, IO=40mA, ein=1VP-P, f=120Hz 39 66 - dB 出力雑音電圧 VNO VIN=14V, BW=10Hz to 100kHz, IO=40mA - 115 - µVrms 入出力間電位差 ΔVIO IO=100mA - 1.7 - V

(4)

NJM78L00S

■ 電気的特性 (CIN=0.33µF, CO=0.1µF, Tj=25℃) 測定はパルス試験とする項目記号条件最小標準最大単位 NJM78L10SU3 出力電圧 VO VIN=16V, IO=40mA 9.6 10.0 10.4 V ラインレギュレーション 1 ΔVO-VIN1 VIN=13V to 25V, IO=40mA - - 250 mV ラインレギュレーション 2 ΔVO-VIN2 VIN=14V to 25V, IO=40mA - - 200 mV ロードレギュレーション 1 ΔVO-IO1 VIN=16V, IO=1 to 40mA - - 50 mV ロードレギュレーション 2 ΔVO-IO2 VIN=16V, IO=1 to 100mA - - 100 mV 無効電流 IQ VIN=16V, IO=0mA - 2.1 6 mA 出力電圧温度係数 ΔVO/ΔT VIN=16V, IO=1mA - 0.7 - mV/ºC リップル除去比 RR 13V<VIN<22V, IO=40mA, ein=1VP-P, f=120Hz 37 64 - dB 出力雑音電圧 VNO VIN=16V, BW=10Hz to 100kHz, IO=40mA - 135 - µVrms 入出力間電位差 ΔVIO IO=100mA - 1.7 - V NJM78L12SU3 出力電圧 VO VIN=19V, IO=40mA 11.52 12.0 12.48 V ラインレギュレーション 1 ΔVO-VIN1 VIN=14.5V to 27V, IO=40mA - - 250 mV ラインレギュレーション 2 ΔVO-VIN2 VIN=16V to 27V, IO=40mA - - 200 mV ロードレギュレーション 1 ΔVO-IO1 VIN=19V, IO=1 to 40mA - - 50 mV ロードレギュレーション 2 ΔVO-IO2 VIN=19V, IO=1 to 100mA - - 100 mV 無効電流 IQ VIN=19V, IO=0mA - 2.1 6.5 mA 出力電圧温度係数 ΔVO/ΔT VIN=19V, IO=1mA - 0.9 - mV/ºC リップル除去比 RR 15V<VIN<25V, IO=40mA, ein=1VP-P, f=120Hz 37 62 - dB 出力雑音電圧 VNO VIN=19V, BW=10Hz to 100kHz, IO=40mA - 160 - µVrms 入出力間電位差 ΔVIO IO=100mA - 1.7 - V NJM78L15SU3 出力電圧 VO VIN=23V, IO=40mA 14.4 15.0 15.6 V ラインレギュレーション 1 ΔVO-VIN1 VIN=17.5V to 30V, IO=40mA - - 300 mV ラインレギュレーション 2 ΔVO-VIN2 VIN=20V to 30V, IO=40mA - - 250 mV ロードレギュレーション 1 ΔVO-IO1 VIN=23V, IO=1 to 40mA - - 75 mV ロードレギュレーション 2 ΔVO-IO2 VIN=23V, IO=1 to 100mA - - 150 mV 無効電流 IQ VIN=23V, IO=0mA - 2.2 6.5 mA 出力電圧温度係数 ΔVO/ΔT VIN=23V, IO=1mA - 1.0 - mV/ºC リップル除去比 RR 18.5V<VIN<28.5V, IO=40mA, ein=1VP-P, f=120Hz 34 60 - dB 出力雑音電圧 VNO VIN=23V, BW=10Hz to 100kHz, IO=40mA - 190 - µVrms 入出力間電位差 ΔVIO IO=100mA - 1.7 - V

(5)

NJM78L00S

NJM78L00S 0.1µF 3 2 1 VNO IO V.V A V A 0.33µF IIN VO VIN + 10µF ein=1VP-P f=120Hz NJM78L00S 0.1µF 1 2 3 CRT IO 0.33µF VIN ℓ30cm ℓ eO ■ 測定回路 1. 出力電圧, ラインレギュレーション, ロードレギュレーション, 2. リップル除去比無効電流, 出力電圧温度係数, 出力雑音電圧, 出力短絡保護 ▪ 測定はパルス試験とする RR = 20 logଵ଴ቀ௘௜௡_௘௢ቁ ▪ IQ=IIN-IO ・入力コンデンサ CIN について入力コンデンサ CIN は、電源インピーダンスが高い場合や、VIN 又はGND 配線が長くなった場合の発振を防止する効果があります。そのため、推奨値（電気的特性共通条件欄に記載している容量値）以上の入力コンデンサCI N をVI N 端子- GND端子間にできるだけ配線が短くなるように接続してください。・出力コンデンサ CO について出力コンデンサCo はレギュレータ内蔵のエラーアンプの位相補償を行うために必要であり、容量値とESR(Equivalent Series Resistance: 等価直列抵抗)が回路の安定度に影響を与えます。

推奨容量値（電気的特性共通条件欄に記載している容量値）未満の C o を使用すると内部回路の安定度が低下し、出力ノイズの増加、レギュレータの発振等が起こる可能性がありますので、安定動作のために推奨容量値以上のCo を、VOUT 端子−GND 端子間に最短配線で接続して下さい。尚、Co は容量値が大きいほど出力ノイズとリップル成分が減少し、出力負荷変動に対する応答性も向上させることが出来ます。また、コンデンサ固有の特性変動量(周波数特性、温度特性、DC バイアス特性)やバラツキを充分に考慮する必要がありますので、温度特性が良く、出力電圧に対し余裕を持った耐圧のものを推奨致します。本製品は低ESR品を始め、幅広い範囲のESRのコンデンサで安定動作するよう設計されておりますがコンデンサの選定に際しては、上記特性変動等もご考慮の上、適切なコンデンサを選定してください。

(6)

NJM78L00S

■ 消費電力 – 周囲温度特性例

(*1): 基板実装時 76.2×114.3×1.6mm (EIA/JEDEC 規格サイズ, 2層 FR-4) 基板実装時、且つ銅箔面積100mm2 (*2): 基板実装時 76.2×114.3×1.6mm (EIA/JEDEC 規格サイズ, 4層 FR-4) 基板実装時

4 層内箔面積 : 74.2×74.2mm, JEDEC Standard JESD51-5 に準拠しサーマルビアホールを適用

0 500 1000 1500 2000 2500 3000 -50 -25 0 25 50 75 100 125 150 P o w e r D iss ip a ti o n : P d [ m W ] Temperature : Ta [ºC] NJM78L00SU3 (SOT-89-3) Power Dissipation (Topr=-40ºC to +125ºC, Tj=150ºC) on 4 Layers Board (*2) on 2 Layers Board (*1)

(7)

NJM78L00S

■ 特性例 (3V) 2 2.5 3 3.5 4 3 3.5 4 4.5 5 5.5 6 O u tp u t V o lt a g e : V O [V ] Input Voltage : VIN[V] NJM78L03SU3

Output Voltage vs. Input Voltage

IO=0mA IO=40mA IO=100mA CIN=0.33µF CO=0.1µF T_j=25ºC 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 -50 0 50 100 150 200 250 O u tp u t V o lt a g e : V O [V ] Temperature [ºC] NJM78L03SU3 Output Voltage vs. Temperature

VIN=9V IO=0mA CIN=0.33µF C_O=0.1µF 0 0.5 1 1.5 2 2.5 3 3.5 4 0 100 200 300 400 O u tp u t V o lt a g e : V O [V ]

Output Current : IO[mA]

NJM78L03SU3

Output Voltage vs. Output Current

CIN=0.33µF CO=0.1µF Tj=25ºC VIN=30V VIN=9V V_IN=15V 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 0 5 10 15 20 25 30 Q u e isce n t C u rr e n t : IQ [m A ] Input Voltage : VIN[V] NJM78L03SU3

Quiescent Current vs. Input Voltage

CIN=0.33µF C_O=0.1µF Tj=25ºC Output = Open 0 1 2 3 4 5 6 0 20 40 60 80 100 Q u ies c e n t C u rr e n t : IQ [m A ]

NJM78L03SU3

Quiescent Current vs. Output Current

VIN=9V C_IN=0.33µF CO=0.1µF Tj=25ºC 0 1 2 3 4 5 6 -50 -25 0 25 50 75 100 125 150 Q u iesce n t C u rr e n t : IQ [m A ] Temperature [ºC] NJM78L03SU3

Quiescent Current vs. Temperature

VIN=9V CIN=0.33µF C_O=0.1µF

(8)

NJM78L00S

■ 特性例 (3V) 0 20 40 60 80 100 0.001 0.01 0.1 1 10 100 R ip p le R e jec ti o n R a ti o : RR [d B ]

NJM78L03SU3

Ripple Rejection Ratio vs. Output Current

VIN=9V CIN=0.33µF CO=0.1µF ein=1Vpp f=120Hz Tj=25ºC 0 20 40 60 80 100 10 100 1k 10k 100k R ip p le R e jec ti o n R a ti o : RR [d B ] Frequency : f[Hz] NJM78L03SU3

Ripple Rejection Ratio vs. Frequency

VIN=9V CIN=0.33µF CO=0.1µF ein=1Vpp Tj=25ºC I_O=0mA IO=40mA 0 50 100 150 200 250 300 350 400 450 0 10 20 30 40 50 O u tp u t C u rr e n t : IO [m A ] Dropout Voltage : VIO[V] NJM78L03SU3 Short Circuit Output Current

C_IN=0.33µF CO=0.1µF Tj=25ºC 0 50 100 150 200 250 300 350 0.001 0.01 0.1 1 10 100 O u tp u t N o ise V o lt a g e : V N O [µ V rm s ]

NJM78L03SU3

Output Noise Voltage vs. Output Current

VIN=9V C_IN=0.33µF CO=0.1µF LPF:100kHz T_j=25ºC 0 0.5 1 1.5 2 0 20 40 60 80 100 D ro p o u t V o lt a g e :  VIO [V ]

NJM78L03SU3

Dropout Voltage vs. Output Current

CIN=0.33µF CO=0.1µF Tj=25º 0.01 0.1 1 10 100 0.001 0.01 0.1 1 10 100 E q u iv a le n t S e ri es R es is ta n ce : E S R [Ω ]

NJM78L03SU3

Equivalent Series Resistance vs. Output Current

VIN=9V

C_IN=0.33µF(Cermic) CO=0.1µF(Ceramic) Tj=25ºC

(9)

NJM78L00S

■ 特性例 (5V) 4 4.5 5 5.5 6 5 5.5 6 6.5 7 7.5 8 8.5 9 O u tp u t V o lt a g e : V O [V ] Input Voltage : VIN[V] NJM78L05SU3 Output Voltage vs. Input Voltage

I_O=0mA I_O=40mA I_O=100mA CIN=0.33µF CO=0.1µF T_j=25ºC 0 1 2 3 4 5 6 7 -50 0 50 100 150 200 250 O u tp u t V o lt a g e : V o [V ] Temperature [ºC] NJM78L05SU3 Output Voltage vs. Temperature

VIN=10V I_O=0mA CIN=0.33µF CO=0.1µF 0 1 2 3 4 5 6 0 50 100 150 200 250 300 350 400 O u tp u t V o lt a g e : V O [V ]

NJM78L05SU3

VIN=30V VIN=10V VIN=15V CIN=0.33µF CO=0.1µF Tj=25ºC 0 1 2 3 4 5 6 0 5 10 15 20 25 30 Q u e ise n t C u rr e n t : IQ [m A ] Input Voltage : VIN[V] NJM78L05SU3

Quiesent Current vs. Input Voltage

CIN=0.33µF CO=0.1µF T_j=25ºC Output = Open 0 1 2 3 4 5 6 0 20 40 60 80 100 Q u e ise n t C u rr e n t : IQ [m A ]

NJM78L05SU3

Quiesent Current vs. Output Current

VIN=10V C_IN=0.33µF CO=0.1µF Tj=25ºC 0 1 2 3 4 5 6 -50 -25 0 25 50 75 100 125 150 Q u iese n t C u rr e n t : IQ [m A ] Temperature [ºC] NJM78L05SU3

Quiesent Current vs. Temperature

VIN=10V CIN=0.33µF C_O=0.1µF

(10)

NJM78L00S

■ 特性例 (5V) 0 20 40 60 80 100 0.001 0.01 0.1 1 10 100 R ip p le R e jec ti o n R a ti o : R R [ d B ]

NJM78L05SU3

VIN=10V CIN=0.33µF CO=0.1µF ein=1Vpp f=120Hz Tj=25ºC 0 20 40 60 80 100 10 100 1k 10k 100k R ip p le R e jec ti o n R a ti o : R R [ d B ] Frequency : f [Hz] NJM78L05SU3

I_O=0mA IO=40mA V_IN=10V CIN=0.33µF CO=0.1µF ein=1Vpp Tj=25ºC 0 50 100 150 200 250 300 350 400 450 0 10 20 30 40 50 O u tp u t C u rr e n t : IO [m A ] Dropout Voltage : VIO[V] NJM78L05SU3 Short Circuit Output Current

CIN=0.33µF CO=0.1µF Tj=25ºC 0 50 100 150 200 250 300 350 0.001 0.01 0.1 1 10 100 O u tp u t N o ise V o lt a g e : V N O [µ V rm s ]

NJM78L05SU3

VIN=10V CIN=0.33µF C_O=0.1µF LPF:100kHz Tj=25ºC 0 0.5 1 1.5 2 0 20 40 60 80 100 D ro p o u t V o lt a g e :  VIO [V ]

NJM78L05SU3

CIN=0.33µF CO=0.1µF Tj=25º 0.01 0.1 1 10 100 0.001 0.01 0.1 1 10 100 E q u iv a le n t S e ri es R es is ta n ce : E S R [ Ω ]

NJM78L05SU3

STABLE REGION V_IN=10V

CIN=0.33µF(Cermic) CO=0.1µF(Ceramic) Tj=25ºC

(11)

NJM78L00S

■ 特性例 (15V) 14 14.5 15 15.5 16 15 15.5 16 16.5 17 17.5 18 18.5 19 O u tp u t V o lt a g e : V o [ V ] Input Voltage : VIN[V] NJM78L15SU3

Output Voltage vs. Input Voltage

CIN=0.33µF CO=0.1µF T_j=25ºC IO=0mA IO=40mA IO=100mA 0 2 4 6 8 10 12 14 16 18 -50 0 50 100 150 200 250 O u tp u t V o lt a g e : V O [V ] Temperature [ºC] NJM78L15SU3 Output Voltage vs. Temperature

VIN=23V I_O=0mA CIN=0.33µF CO=0.1µF 0 2 4 6 8 10 12 14 16 0 50 100 150 200 250 300 350 400 O u tp u t V o lt a g e : V O [V ]

NJM78L15SU3

CIN=0.33µF C_O=0.1µF Tj=25ºC VIN=35V V_IN=23V 0 1 2 3 4 5 6 0 5 10 15 20 25 30 35 Q u e ise n t C u rr e n t : IQ [m A ] Input Voltage : VIN[V] NJM78L15SU3

Quiesent Current vs. Input Voltage

CIN=0.33µF CO=0.1µF T_j=25ºC Output is Open 0 1 2 3 4 5 6 0 20 40 60 80 100 Q u e ise n t C u rr e n t : IQ [m A ]

NJM78L15SU3

Quiesent Current vs. Output Current

VIN=23V CIN=0.33µF CO=0.1µF T_j=25ºC 0 1 2 3 4 5 6 -50 -25 0 25 50 75 100 125 150 Q u iese n t C u rr e n t : IQ [m A ] Temperature [ºC] NJM78L15SU3

Quiesent Current vs. Temperature

VIN=23V

CIN=0.33µF

(12)

NJM78L00S

■ 特性例 (15V) 0 20 40 60 80 100 0.001 0.01 0.1 1 10 100 R ip p le R e jec ti o n R a ti o : R R [ d B ]

Output Current : Io [mA] NJM78L15SU3

V_IN=23V CIN=0.33µF CO=0.1µF ein=1Vpp f=120Hz T_j=25ºC 0 20 40 60 80 100 10 100 1k 10k 100k R ip p le R e jec ti o n R a ti o : RR [ d B ] Frequency : f [Hz] NJM78L15SU3

VIN=23V CIN=0.33µF C_O=0.1µF ein=1Vpp Tj=25ºC IO=0mA IO=40mA 0 50 100 150 200 250 300 350 400 450 0 10 20 30 40 50 O u tp u t C u rr e n t : IO [m A ] Dropout Voltage : VIO[V] NJM78L15SU3 Short Circuit Output Current

CIN=0.33µF C_O=0.1µF Tj=25ºC 0 50 100 150 200 250 300 350 0.001 0.01 0.1 1 10 100 O u tp u t N o ise V o lt a g e : V N O [μ V rm s ]

NJM78L15SU3

VIN=23V CIN=0.33µF CO=0.1µF LPF:100kHz Tj=25ºC 0 0.5 1 1.5 2 0 20 40 60 80 100 D rop o u t V o lt a g e :  VIO [V ]

NJM78L15SU3

CIN=0.33µF CO=0.1µF T_j=25ºC 0.01 0.1 1 10 100 0.001 0.01 0.1 1 10 100 E q u iv a le n t S e ri es R es is ta n ce : E S R [ Ω ]

NJM78L15SU3

V_IN=23V

CIN=0.33µF(Ceramic)

CO=0.1µF(Ceramic)

T_j=25ºC

(13)

NJM78L00S

MEMO

＜注意事項＞このデータブックの掲載内容の正確さには万全を期しておりますが、掲載内容について何らかの法的な保証を行うものではありません。とくに応用回路については、製品の代表的な応用例を説明するためのものです。また、工業所有権その他の権利の実施権の許諾を伴うものではなく、第三者の権利を侵害しないことを保証するものでもありません。
