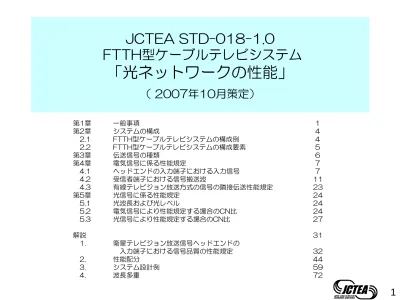

技術協会STD紹介

JCTEA STD-018-1.0

FTTH型ケーブルテレビシステム

「光ネットワークの性能」

（ 2007年10月策定）

第1章 一般事項 1 第2章 システムの構成 4 2.1 FTTH型ケーブルテレビシステムの構成例 4 2.2 FTTH型ケーブルテレビシステムの構成要素 5 第3章 伝送信号の種類 6 第4章 電気信号に係る性能規定 7 4.1 ヘッドエンドの入力端子における入力信号 7 4.2 受信者端子における信号搬送波 11 4.3 有線テレビジョン放送方式の信号の隣接伝送性能規定 23 第5章 光信号に係る性能規定 24 5.1 光波長および光レベル 24 5.2 電気信号により性能規定する場合のCN比 24 5.3 光信号により性能規定する場合のCN比 27 解説 31 1. 衛星テレビジョン放送信号ヘッドエンドの 入力端子における信号品質の性能規定 32 2. 性能配分 44 3. システム設計例 59 4. 波長多重 72

2

システム構成と伝送信号の種類

（第2，3章）

伝送信号の種類（第3章）

システムの構成要素と性能規定点（第2章）

光送信機

光伝送路

光受信機

(含む V-ONU)

棟内

または

宅内

受信機

ヘッドエンド 入力 光受信機 入力 光受信機 出力 受信者 端子 FTTH伝送路 JCTEA STD-013 性能規定点 性能規定点 性能規定点 JCTEA STD-007 ARIB STD-B21

放送信号

受信増幅器 受信増幅器 周波数変換器 変調器 チューナ 変調器 変調器 光受信器 光受信器 混 合 器 光送信機 入力端子 入力端子 入力端子 入力端子 入力端子 入力端子 入力端子 受信増幅器 受信増幅器 周波数変換器 変調器 チューナ 変調器 変調器 光受信器 光受信器 混 合 器 受信増幅器 受信増幅器 周波数変換器 変調器 チューナ 変調器 変調器 光受信器 光受信器 混 合 器 光送信機 入力端子 入力端子 入力端子 入力端子 入力端子 入力端子 入力端子 JCTEA STD-018-1.0 区別（放送方式） 変調方式 標準テレビジョン放送方式 NTSC-VSB-AM 標準衛星テレビジョン放送方式 FM 64QAM デジタル有線テレビジョン放送方式 256QAM 標準デジタルテレビジョン放送方式 OFDM 標準衛星デジタルテレビジョン放送方式 TC8PSK 広帯域伝送デジタル放送方式 QPSK

JCTEA STD-018-1.0 FTTH型ケーブルテレビシステム「光ネットワークの性能」であるが，

HFCや同軸伝送路でも活用できる（ヘッドエンド入力，保安装置と受信者端子の規定は同値）。

性能配分例

（戸建内の増幅器1段を想定） NTSC-VSB-AMのCN比：59dB以上

性能配分（戸建）

（解説2）

光送信機 光伝送路 光受信機 戸建 受信機 FTTH伝送路 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号 42 40 59 40 42 40 59 40 28 26 26 27 26 47 26 26 24 24 25 24 47 24 34 35 35 53 34 16 15 14 16 15 38 14 15 14 11 15 14 38 11 9 9 8 9 9 38 8 BSアナログ放送 BSデジタル放送 ヘッドエンド 入力 光受信機出力 推定 (dB) 光受信機出力 (dB) 戸建伝送路 (dB) 受信者端子 (dB) 標準テレビ デジタル有線 64QAM 標準デジタル デジタル有線 256QAM 広帯域 CSデジタル放送 有線TV放送法 有線TV放送法 有線TV放送法 有線TV放送法 有線TV放送法 有線TV放送法 有線TV放送法 本標準規格 本標準規格 本標準規格 本標準規格 本標準規格 本標準規格 本標準規格 1×10-4 1×10-4 1×10-4 14dB 16dB 1×10-8 16dB 1×10-8 11dB ＣＮ比 （各欄の記載値以上を満足すること）

4

性能配分（棟内）

（解説2）

光送信機 光伝送路 光受信機 棟内 受信機 FTTH伝送路 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号

性能配分例

（棟内の増幅器4段を想定） NTSC-VSB-AMのCN比：45dB以上 44 42 45 40 44 42 45 40 28 26 45 ₂₆ 28 27 33 26 26 _{24 45 24} 25 25 33 24 34 37 _{36 39 34} 14dB 16 15 24 14 16dB 16 15 24 14 15 14 _{24 11} 16dB 15 14 24 11 9 9 _{24 8} 11dB 9 9 24 8 標準テレビ BSデジタル放送 広帯域 CSデジタル放送 デジタル有線 64QAM 標準デジタル デジタル有線 256QAM BSアナログ放送 ヘッドエンド 入力 光受信機出力 推定 (dB) 光受信機出力 (dB) 棟内伝送路 (dB) 受信者端子 (dB) 本標準規格 本標準規格 本標準規格 本標準規格 本標準規格 本標準規格 本標準規格 有線TV放送法 有線TV放送法 有線TV放送法 有線TV放送法 有線TV放送法 有線TV放送法 有線TV放送法 1×10-4 1×10-4 1×10-4 1×10-8 1×10-8 ＣＮ比 （各欄の記載値以上を満足すること）

ヘッドエンド入力信号（抜粋）

（第4章

4.1）

90～770MHz帯域

現行有線テレビジョン放送法施行規則からの抜粋 NTSC-VSB-AM （標準テレビ） OFDM （標準デジタル） 64/256QAM （デジタル有線） 受信空中線レベル 300MHz以下： 50dBμV以上 300MHz超え： 54dBμV以上 － － ビット 誤り率 デジタル放送の 標準方式の再送信 － 1×10－4 _以下 RS（204，188）誤り訂正前 衛星経由の デジタル信号の再送信 － － 最悪月において99％の確率で 1×10－8 _以下 RS（204，188）誤り訂正前 上記以外 （1）RS（204，188）符号を使用する場合： 1×10 －4 _{以下（誤り訂正前）} （2） （1）以外の誤り訂正方式を使用する場合： 1×10－11 _{以下（誤り訂正後）} 光送信機 光伝送路 光受信機 棟内 受信機 FTTH伝送路 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号

6

ヘッドエンド入力信号（抜粋）

（第4章

4.1）

BS/CS-IF帯域

有線テレビジョン放送法施行規則とSTD-018 からの抜粋 BSアナログ放送 BSデジタル放送 CSデジタル放送 CN比 （最悪月において99％の確率で） 14dB以上 ※1 16dB以上 ※2 ヘッドエンド入力信号CN比 から最悪月時間率99％ 降雨減衰時のCN比劣化量 を差し引いた値： 16dB以上 ※2※3 ヘッドエンド入力信号CN比 から最悪月時間率99％ 降雨減衰時のCN比劣化量 を差し引いた値： 11dB以上 ※2※3 ビット 誤り率 1×10－８ _以下 （RS（204，188） 誤り訂正前）※1 － 最悪月において99％の確率で1×10－８ _{以下 ※1 ※3} 2×10－４ _以下 （RS（204，188） 誤り訂正前）※2 － ヘッドエンド入力信号CN比 から5dBおよび最悪月時間 率99パーセント降雨減衰時 のCN比劣化量を差し引いた 値となるように雑音を加えた 状態で： 2×10－4_{以下 ※2※3} ヘッドエンド入力信号CN比 から3dBおよび最悪月時間 率99パーセント降雨減衰時 のCN比劣化量を差し引いた 値となるように雑音を加えた 状態で： 2×10－4_{以下 ※2※3} ※1） 有線テレビジョン放送法施行規則 ※2） 標準規格JCTEA STD-018での規定である。 ※3） ※1 あるいは※２のいずれかを満足することとする 光送信機 光伝送路 光受信機 棟内 受信機 FTTH伝送路 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号 光送信機 光伝送路 光受信機 棟内 受信機 FTTH伝送路 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号

受信者端子における信号搬送波（抜粋）

（第4章

4.2）

90～770MHz帯域

現行有線テレビジョン放送法施行規則からの抜粋 NTSC-VSB-AM （標準テレビ） OFDM （標準デジタル） 64QAM （デジタル有線） 256QAM （デジタル有線） 搬送波の周波数 91.25，97.25･･･ 753.25，759.25， 765.25MHz 93，99，105･･･ ･･761，767MHz ＋1/7MHz 93，99，105，111，117･･･ ･･･749，755，761，767MHz 搬送波の周波数の許容偏差 ±20kHz以内 ±20kHz以内 ±20kHz以内 ±20kHz以内 搬送波レベル（最大値）*1 60～85dBμV － （53～85dBμV） － 搬送波レベル（平均値）*1 － 47～81dBμV 49～81dBμV 57～81dBμV CN比（NTSC換算） *3 38dB以上 － （31dB以上） － CN比（平均値換算） － 24dB以上 *5 26dB以上*4 34dB以上 ケーブル反射 1.5μs以上で －30dB以下 1.5μs以上で－30dB以下 1.5μs以上で－30dB以下 1.5μs以上で－35dB以下 CTB（信号を平均値で定義）*6 － －45dB以下 －39dB以下 －45dB以下 単一波（信号を最大値で定義） －50dB以下 － （－30dB以下） － 単一波（信号を平均値で定義） － －35dB以下 －26dB以下 －34dB以下 ハム変調 －50dB以下 －30dB以下 －30dB以下 －30dB以下 注：*1）各種信号のレベル基準：最大値は最大搬送波レベル，平均値は搬送波の平均値レベルで規定， *2）BER基準：1×10－4_， *3）Cは最大搬送波レベル／Nの帯域幅4MHz， *4）Cは平均値／Nの帯域幅5.274MHz， *5）Cは平均値／Nの帯域幅5.6MHz， *6）CTB : Composite Triple Beat

光送信機 光伝送路 光受信機 棟内 受信機 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号 光送信機 光伝送路 光受信機 棟内 受信機 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号

8

隣接伝送の規定

（第4章 4.3）

_{有線テレビジョン放送法施行規則から}

NTSC-VSB-AM (最大値表示) ［dB］ 64QAM (平均値表示) ［dB］ 256QAM (平均値表示) ［dB］ OFDM (平均値表示) ［dB］ NTSC-VSB-AM 信 号 に 隣 接 伝 送 時 －3～＋3 上側：－22～－8 下側：－24～－10 上側：－16～－8 下側：－18～－10 上側：－21～－15 下側：－24～－6 64QAM 信号に 隣接伝送時 上側：＋10～＋24 下側：＋ 8～＋22 －10～＋10 －10～＋10 上側：－20～＋18 下側：－19～＋14 256QAM 信号に 隣接伝送時 上側：＋10～＋18 下側：＋ 8～＋16 －10～＋10 －10～＋10 上側：－8～＋19 下側：－12～＋20 OFDM 信号に 隣接伝送時 上側：＋ 6～＋24 下側：＋15～＋21 上側：－14～＋19 下側：－18～＋20 上側：－20～＋12 下側：－19～＋8 －10～＋10

受信者端子における信号搬送波（抜粋）

（第4章

4.2）

BS/CS-IF帯域

現行有線テレビジョン放送法施行規則からの抜粋 BSアナログ放送 BSデジタル放送 広帯域CSデジタル放送 搬送波の周波数 1126.20，1164.56， 1241.28 MHz 1049.48，1087.84，1202.92，1279.64， 1318.00 MHz 1613，1653，1693，1733， 1773，1813，1853，1893， 1933，1973，2013，2053 MHz 搬送波の周波数の許容偏差 ±1.5MHz 搬送波レベル 57dBμV以上 47～81dBμV CN比 14dB以上 11dB以上 8dB以上 他の搬送波とのレベル差 6dB以内 隣々接チャンネル間は3dB以内 ケーブル反射 0.15μs以上で －25dB以下 0.1μs以上で－15dB以下 妨害波レベル －31dB以下 単一周波数による妨害は－13dB以下 38.36MHz 40MHz ND 4 6 8 10 12 14 16 18 20 22 24 2 1 3 5 7 9 11 13 15 17 19 21 23 BSアナログ放送 BSデジタル放送 CS右旋円偏波：JCSAT CS右旋円偏波：SCC 東経110度 CSデジタル放送 光送信機 光伝送路 光受信機 棟内 受信機 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号 光送信機 光伝送路 光受信機 棟内 受信機 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号

10

光波長および光レベル

（第5章

5.1）

現行有線テレビジョン放送法施行規則からの抜粋 光波長 1530nm～1625nm ※1 光 レベル 光送信レベル 特に規定しない 光受信機光受信レベル 2波長以上使用時の波長間隔 ※2 ITU-T G.694.1で規定されている100GHz間隔の波長又はITU-T G.694.2 の規定に適合する波長から選択することが望ましい。 前記規定に適合しない光波長の間隔を採用する場合､いかなる場合に おいても0.3nm以上確保し、映像、音声その他の音響又はデータに 障害を与えてはならない。 ※2 ※1） 有線テレビジョン放送法施行規則 ※2） 標準規格JCTEA STD-018での規定である。 FTTH伝送路 光送信機 光受信機 棟内 受信機 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号 光伝送路

光受信機

(V-ONU)

(保安装置含む)出力

（第5章

5.2）

90～770MHz帯域

現行有線テレビジョン放送法施行規則と STD-018 からの抜粋 NTSC-VSB-AM （標準テレビ） OFDM （標準デジタル） 64QAM （デジタル有線） 256QAM （デジタル有線） 搬送波レベルの変動 1分間に4dB以内※1 1分間に3dB以内 ※1 CN比 宅内・棟内配線のCN比 が59dB以上 40dB以上 ※1 24dB以上 ※1 26dB以上 ※1 － 宅内・棟内配線のCN比 が45dB以上59dB未満 42dB以上 ※1 宅内・棟内配線のCN比 が39dB以上 ※2 － － － 36dB以上 ※2 宅内・棟内配線のCN比 が33dB以上45dB未満※2 － 25dB以上 ※2 27dB以上 ※2 － ※1） 有線テレビジョン放送法施行規則 ※2） 標準規格JCTEA STD-018での規定である。

BS/CS-IF帯域

現行有線テレビジョン放送法施行規則からの抜粋 BSアナログ放送 BSデジタル放送 CSデジタル放送 光受信機出力CN比 宅内・棟内配線のCN比が24dB以上 15dB以上 ※1 14dB以上 ※1 9dB以上 ※1 光送信 機 光伝送路 光受信機 棟内 受信機 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号

12

光受信機

(V-ONU)

入力

（第5章

5.3）

BS/CS-IF帯域

現行有線テレビジョン放送法施行規則からの抜粋 BSアナログ放送 BSデジタル放送 CSデジタル放送 光受信機出力推定CN比 宅内・棟内配線のCN比が24dB以上 16dB以上 ※1 15dB以上 ※1 9dB以上 ※1

90～770MHz帯域

現行有線テレビジョン放送法施行規則と STD-018 からの抜粋 NTSC-VSB-AM （標準テレビ） OFDM （標準デジタル） 64QAM （デジタル有線） 256QAM （デジタル有線） 光受信機出力推定CN比 CN比 宅内・棟内配線のCN比 が59dB以上 42dB以上 ※1 26dB以上 ※1 28dB以上 ※1 － 宅内・棟内配線のCN比 が45dB以上59dB未満 44dB以上 ※1 宅内・棟内配線のCN比 が39dB以上 ※2 － － － 37dB以上 ※2 宅内・棟内配線のCN比 が33dB以上45dB未満※2 － 25dB以上 ※2 28dB以上 ※2 － ※1） 有線テレビジョン放送法施行規則 ※2） 標準規格JCTEA STD-018での規定である。 光送信機 光伝送路 光受信機 棟内 受信機 FTTH伝送路 受信者 端子 光受信機 出力 光受信機 入力 ヘッドエンド 入力 放送信号
