,000/ 32CH 320,000/ 64CH CAN-4A EDX-200A-4H 24CH CAN EDX-200A-2H 8CH CAN EDX-200A- CAN EDX-200A-4T 24CH CAN IIR 8-3dB 6dB N db/oct. N CAN CF 2

3-63

3

_-63

測

定

器

デ

ー

タ

集

録

処

理

器

・

デ

ー

タ

ア

ナ

ラ

イ

ザ

型式名 測定対象 ひずみ（ゲージ，変換器），電圧，熱電対，パルス（F/V） 圧電型加速度（増幅器内蔵型），CAN信号 アナログ入力 EDXシリーズ用コンディショナカード （詳細はP.3-81を参照） （注）EDX-200A-4Tは温度拡張対策を施したCVM-41A， CDV-40B/A，CDV-40B/A-Fのみ対応。 コンディショナカードの抜き差し不可。

CANデータ入力 CANカード（2ポート，最大256CH）：CAN-41A

（注）EDX-200A-4Tは温度拡張対策を施した CAN-41Aのみ対応。 CANカードの抜き差し不可。 音声メモ入力 1CH （入力した音声メモを測定データと共に記録可能） リモートコントロールユニットRCU-42A（別売品）を使用 記録した音声メモの再生にはデータ再生ソフトウェア DAS-200A（別売品）を使用 サンプリング  サンプリング方式 全チャネル同時  サンプリングモード ノーマル：全チャネルを同一サンプリング周波数で集録 デュアル：高速または低速の2種類のサンプリング周波 数をチャネル毎に設定して集録  サンプリング周波数   ノーマルサンプリングモード時     1/2/5系列 1Hz∼100kHz 1Hz∼2kHz ： CAN-41Aを使用した場合     2n_{系列 2Hz∼65536Hz} 2Hz∼2048Hz ：CAN-41Aを使用した場合   デュアルサンプリングモード時    高速サンプリング（Sf）     1/2/5系列 1Hz∼100kHz     2n_{系列 2Hz∼65536Hz}    低速サンプリング（Ss）     1/2/5系列 高速サンプリングの1/2/5系列分周，ただしSs≦Sf/4     2n_{系列 高速サンプリングの2}n_{系列の分周，ただしSs≦Sf/4}

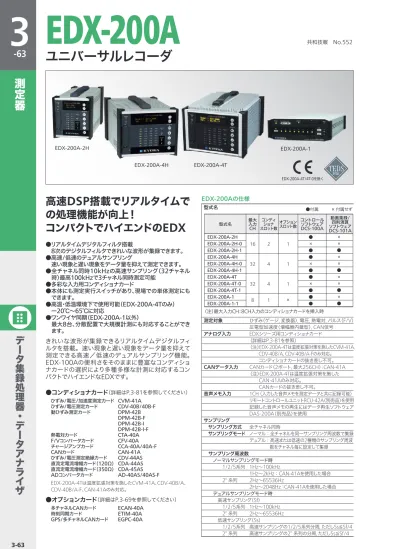

EDX-200A

ユニバーサルレコーダ

高速

DSP

搭載でリアルタイムで

の処理機能が向上！

コンパクトでハイエンドの

EDX

●リアルタイムデジタルフィルタ搭載  

8

次のデジタルフィルタできれいな波形が集録できます。 ●高速

/

低速のデュアルサンプリング  速い現象と遅い現象をデータ量を抑えて測定できます。 ●全チャネル同時

10kHz

の高速サンプリング（

32

チャネル 時）最高

100kHz

で

3

チャネル同時測定可能 ●多彩な入力用コンディショナカード ●本体にも測定実行スイッチがあり、現場での単体測定にも できます。 ●高温・低温環境下で使用可能（

EDX-200A-4T

のみ）  ー

20

℃∼

65

℃に対応 ●ワンワイヤ同期（

EDX-200A-1

以外） 最大

8

台、分散配置で大規模計測にも対応することができ ます。

EDX-200A

の仕様 （注）最大入力CH：8CH入力のコンディショナカードを挿入時 EDX-200A-2H EDX-200A-4H EDX-200A-4T EDX-200A-4T/4T-0を除く EDX-200A-1 ●コンディショナカード（詳細はP.3-81を参照してください） ●オプションカード（詳細はP.3-69を参照してください） ひずみ/電圧/加速度測定カード CVM-41A ひずみ/電圧測定カード CDV-40B/40B-F 動ひずみ測定カード DPM-42B DPM-42B-F DPM-42B-I DPM-42B-I-F 熱電対カード CTA-40A F/Vコンバータカード CFV-40A チャージアンプカード CCA-40A/40A-F CANカード CAN-41A ひずみ/電圧測定絶縁カード CDV-44AS 直流定電流増幅カード（120Ω） CDA-44AS 直流定電流増幅カード（350Ω） CDA-45AS ADコンバータカード AD-40AS/40AS-F 多チャネルCANカード ECAN-40A 時刻同期カード ETIM-40A GPS/多チャネルCANカード EGPC-40A

EDX-200A-4Tは温度拡張対策を施したCVM-41A、CDV-40B/A、

CDV-40B/A-F、CAN-41Aのみ対応。 共和技報　No.552 きれいな波形が集録できるリアルタイムデジタルフィ ルタを搭載。速い現象と遅い現象をデータ量を抑えて 測定できる高速／低速のデュアルサンプリング機能。

EDX-100A

の便利さをそのままに豊富なコンディショ ナカードの選択により多種多様な計測に対応するコン パクトでハイエンドな

EDX

です。 型式名 最大入力 CH コンディ ショナ スロット数オプションスロット数 コントロール ソフトウェア DCS-100A 動画集録/ 四則演算 ソフトウェア DCS-101A EDX-200A-2H EDX-200A-2H-0 EDX-200A-2H-1 EDX-200A-4H EDX-200A-4H-0 EDX-200A-4H-1 EDX-200A-4T EDX-200A-4T-0 EDX-200A-4T-1 EDX-200A-1 EDX-200A-1-1 16 32 32 8 2 4 4 1 1 1 1 × ● × ● ● × ● ● × ● ● ● × × ● × × ● × × ● × ● ●付属　　　×付属せず

3

_-64

測

定

器

デ

ー

タ

集

録

処

理

器

・

デ

ー

タ

ア

ナ

ラ

イ

ザ

高速サンプリングチャネル 低速サンプリングチャネル マニュアル設定 マニュアル設定 トリガ設定 マニュアル設定 インタバル設定 インタバル設定 インタバル設定 標準付属品 別 売 品 DC電源ケーブル P-76（2m） USBケーブル N-38（1m） アース線 P-72（5m） CFカード（1GB）スロットに実装 ヒューズ予備（4スロット：定格電流8A，2スロット：定格電流5A） ダミーパネル ※出荷時空きスロットに取り付け  EDX-200A-4H：3枚  EDX-200A-2H：1枚  EDX-200A-4T：付属なし EDX付属品バッグ ダイナミックデータ集録ソフトウェア DCS-100A（DVD） 取扱説明書（和/英，DVD内） EDX-200A用ACアダプタ 2H/-1：UIA345-12， 4H/4T：UEA360-1540 固定アダプタ EDX用ダミーパネル EDX1P-DUMMY リモートコントロールユニット RCU-42A EDX-100A/200A瞬停用バッテリユニット EDB-41B モニタユニット EMON-20A  集録可能チャネル数   ノーマルサンプリングモード時    320,000/「設定したサンプリング周波数」の整数部，ただし最大32CH   デュアルサンプリングモード時    320,000/「設定したサンプリング周波数」の整数部，ただし最大64CH   CAN-41A使用した場合    EDX-200A-4H 最大24CH＋CANデータのチャネル数    EDX-200A-2H 最大8CH＋CANデータのチャネル数    EDX-200A-1 CANデータのチャネル数    EDX-200A-4T 最大24CH＋CANデータのチャネル数 デジタルフィルタ バタワースフィルタ（IIR） フィルタの種類：ローパスフィルタ，ハイパスフィルタ フィルタの次数：1∼8次 カットオフ点での振幅数：-3dB 減衰特性：­6dB N dB/oct.（Nはフィルタの次数） ※コンディショナカード搭載のローパスフィルタと併用可能  CANデータのデジタルフィルタ適用は不可 データ記憶 CFカード 容量： 128M∼16GB（弊社推奨品） 最大データファイルサイズ（集録可能なデータファイルサイズ）  測定繰り返し回数1回の場合 4GB/1データファイル  測定繰り返し回数2回以上の場合 1GB/1データファイル       （1GB＝1,000,000,000バイト） 表示器 CH状態表示LED  EDX-200A-4H ： 32個  EDX-200A-2H ： 16個  EDX-200A-1 ： 8個  EDX-200A-4T ： 32個 本体状態表示用LED  EDX-200A-4H ： 7個  EDX-200A-2H ： 7個  EDX-200A-1 ： 4個  EDX-200A-4T ： 7個 本体状態表示用有機ELディスプレイ  EDX-200A-4H ： 1個  EDX-200A-2H ： 1個  EDX-200A-1 ： なし  EDX-200A-4T ： 1個 操作スイッチ UP，DOWN ：状態表示用有機ELディスプレイの表示切換 REC/PAUSE ：集録開始/集録中断 STOP ：集録停止 BAL. ：バランス（平衡調整）の実行 LOAD ： CFカードからの条件の読込と設定 OPT. ：設定した任意機能の実行 ID ： EDX識別番号の設定 POWER ：電源スイッチ USB/LAN ：通信I/Fの切換 （注）EDX-200A-1には「UP，DOWN」，「ID」スイッチ はありません。

外部制御コネクタ CONT IN ， CONT OUT（リモコン，同期運転用）

（注）EDX-200A-1は同期運転用「CONT.OUT」は

ありません。

通信インタフェースUSB（USB2.0 High Speed）  1ポート  コネクタ形状：シリーズBレセプタクル LAN（10/100BASE-T）  2ポート   LAN IN ： PC通信用   LAN OUT ：同期運転用  コネクタ形状： RJ45モジュラージャック

（注）EDX-200A-1には同期運転用の「LAN OUT」は

ありません。 同期運転 同期ケーブル（N-95）接続での同期運転台数： 8台 LANケーブル接続での同期運転台数： 8台 （注）EDX-200A-1は同期運転非対応 条件設定方法 オンライン設定：LANまたはUSBインタフェースにより パソコンで設定 オフライン設定：CFカード内の測定条件を本器に読み 込ませることで設定（測定条件の作成は DCS-100Aを使用） 条件の保存 コンディショナ設定条件，測定条件をEDX内蔵不揮発 性メモリに記憶 電源投入後，直前の測定条件ですぐにデータ集録が可能 測定モード マニュアル測定/トリガ測定/インタバル測定  マニュアル測定 ユーザの操作によるデータの集録開始，および集録 停止，または設定したデータ数で集録停止 本測定時に音声メモ記録が可能  インタバル計測 あらかじめ設定したインタバル条件にて自動集録機能 デュアルサンプリングモード時の測定モード組合せ 集録開始/停止 パソコン，操作スイッチ（パネル面），専用リモコンにより実行 平衡調整操作 ひずみ入力CHの平衡調整をパソコン，操作スイッチ （バランス操作） （パネル面），専用リモコンにより実行 集録データ形式 共和標準フォーマット KS2 別売のデータ解析ソフトウェアDAS-200A， NI DIAdemによる解析が可能 データ回収 パソコンによるオンライン回収，またはパソコンへ CFカードを直接読み込ませるオフライン回収 TEDS機能 パソコンによるオンライン制御時のみ 対応コンディショナカード： CDV-40B（-F）， DPM-42B（-F）， DPM-42B-1（-F），CCA-40A（-F），

CDV-44AS，CDA-44AS， CDA-45AS，

CVM-41A 電源 EDX-200A-4H ： DC 10∼36V EDX-200A-2H ： DC 10∼36V EDX-200A-1 ： DC 10∼33V EDX-200A-4T ： DC 10∼36V コネクタ形式： RM12BRD-4PH（ヒロセ電機） DC電源またはACアダプタ（別売）を使用 消費電流 EDX-200A-4H ：約2.6A（DC 12V， CDV-40Bを4枚実装） EDX-200A-2H ：約1.6A（DC 12V， CDV-40Bを2枚実装） EDX-200A-1 ：約1.0A（DC 12V， CDV-40Bを1枚実装） EDX-200A-4T ：約2.6A（DC 12V， CDV-40Bを4枚実装） 使用温度範囲 0∼50℃（EDX-200A-4Tは−20∼65℃） 使用湿度範囲 20∼90%RH（結露しないこと） 保存温度範囲 −20∼60℃（EDX-200A-4Tは−30~70℃） 耐振性 49.0m/s2_{（5G）， 5∼55Hz 1サイクル1分，各軸15サイクル（非動作時）} 29.4m/s2_{（3G）， 5∼55Hz 1サイクル1分，各軸15サイクル（動作時）} 耐衝撃性 EDX-200A-4H ：196.1m/s_（2_{20G） / 11msec} EDX-200A-2H ：196.1m/s_（2_{20G） / 11msec} EDX-200A-1 ：294.2m/s_（2_{30G） / 11msec} EDX-200A-4T ：196.1m/s_（2_{20G） / 11msec} 外形寸法 EDX-200A-4H ： 165（W）132.5（H）255（D）mm 突起部含まず EDX-200A-2H ： 120（W）132.5（H）255（D）mm 突起部含まず EDX-200A-1 ： 148（W）53（H）257（D）mm 突起部含まず EDX-200A-4T ： 185.2（W）142.8（H）255（D）mm 突起部含まず 質量 EDX-200A-4H ：本体約2.1kg（CDV-40B 4枚実装時約2.6kg） EDX-200A-2H ：本体約1.8kg（CDV-40B 2枚実装時約2.0kg） EDX-200A-1 ：本体約0.9kg（CDV-40B 1枚実装時約1.1kg） EDX-200A-4T ：本体約3.7kg（CDV-40B 4枚実装時約4.2kg）

3-65

3

_-65

測

定

器

デ

ー

タ

集

録

処

理

器

・

デ

ー

タ

ア

ナ

ラ

イ

ザ

EDX-200A

_{簡易構成イメージ図}

入 力 オプ ション

動ひずみ測定カード

VI-8A

PC

電圧入力ボックス ブリッジボックス （コネクタ接続

)

ブリッジボックス ブリッジボックス 電圧

/

圧電型入力 （

BNC

コネクタ） 別売りオプション EDX-200A付属品 データ解析 ソフトウエア 動画集録/四則演算 オプション GPSオプションデータ集録

DCS-101A

DCS-100A

DAS-200A

DCS-104A

EDX-200A

ダイナミック集録 ソフトウェア

DPM-42B

（

-F

）

ひずみ

/

電圧測定カード

CDV-40B

（

-F

）

ひずみ

/

電圧

/

加速度測定カード

CVM-41A

LAN ケーブル （別売） または USB ケーブル （1ｍ、付属） DC電源 10∼36Ｖ ケーブル （付属） AC電源 UEA360-1540 または UIA345-12（別売） ひずみゲージ 入力 ひずみゲージ 入力 圧電型 加速度センサ 入 力 電圧 入力 電圧 入力 （ロードセル，圧力計， 加速度計，トルク計など） 入 力 ひずみゲージ式 変換器 （ロードセル、圧力計、 加速度計、トルク計など） 入 力 ひずみゲージ式 変換器 （ロードセル、圧力計、 加速度計、トルク計など） 入 力 ひずみゲージ式 変換器

N-105

CDV

用 入力集中ケーブル

U-38

_∼

48

8

チャネル 入力ケーブル

FV-1A

電圧

/

圧電型入力 （

BNC

_{コネクタ）}

FV-1A

N-121

CVM

用 入力集中ケーブル

U-121

、

U-122

、

U-123

CVM

用 入力ケーブル

DBS-120B-8

_、

DBS-350B-8

DBV-120A-8

、

DBV-350A-8

ブリッジボックス （集中入力

)

DBS-120B-8

、

DBS-350B-8

N-104

DPM

用 入力集中ケーブル リモコン モニタユニット

RCU-42A

(EDX-5000A用と共通)

EMON-20A

3

_-66

測

定

器

デ

ー

タ

集

録

処

理

器

・

デ

ー

タ

ア

ナ

ラ

イ

ザ

入 力 オプ ション

動ひずみ測定カード

VI-8A

PC

電圧入力ボックス ブリッジボックス （コネクタ接続

)

ブリッジボックス ブリッジボックス 電圧

/

圧電型入力 （

BNC

コネクタ） 別売りオプション EDX-200A付属品 データ解析 ソフトウエア 動画集録/四則演算 オプション GPSオプションデータ集録

DCS-101A

DCS-100A

DAS-200A

DCS-104A

EDX-200A

ダイナミック集録 ソフトウェア

DPM-42B

（

-F

）

ひずみ

/

電圧測定カード

CDV-40B

（

-F

）

ひずみ

/

電圧

/

加速度測定カード

CVM-41A

LAN ケーブル （別売） または USB ケーブル （1ｍ、付属） DC電源 10∼36Ｖ ケーブル （付属） AC電源 UEA360-1540 または UIA345-12（別売） ひずみゲージ 入力 ひずみゲージ 入力 圧電型 加速度センサ 入 力 電圧 入力 電圧 入力 （ロードセル，圧力計， 加速度計，トルク計など） 入 力 ひずみゲージ式 変換器 （ロードセル、圧力計、 加速度計、トルク計など） 入 力 ひずみゲージ式 変換器 （ロードセル、圧力計、 加速度計、トルク計など） 入 力 ひずみゲージ式 変換器

N-105

CDV

用 入力集中ケーブル

U-38

_∼

48

8

チャネル 入力ケーブル

FV-1A

電圧

/

圧電型入力 （

BNC

_{コネクタ）}

FV-1A

N-121

CVM

用 入力集中ケーブル

U-121

、

U-122

、

U-123

CVM

用 入力ケーブル

DBS-120B-8

_、

DBS-350B-8

DBV-120A-8

、

DBV-350A-8

ブリッジボックス （集中入力

)

DBS-120B-8

、

DBS-350B-8

N-104

DPM

用 入力集中ケーブル リモコン モニタユニット

RCU-42A

(EDX-5000A用と共通)

EMON-20A

3-67

3

_-67

測定器

デ

ー

タ

集録処理器・

デ

ー

タ

ア

ナ

ラ

イ

ザ

（EDX-200A-4H-0、EDX-200A-2H-0には付属しません） ※DCS-100AについてはP.4-3を参照してください。 ・多彩なグラフ/数値モニタ表示　グラフ/数値ウィンドウを自由に配置 ・共和電業製各種レコーダのコントロールが可能 ・集録データをパソコンのハードディスクに直接保存可能 ・データ処理・解析ソフトウェア（別売）がツールバーから起動できる ●

DCS-100A

ソフトウェア仕様（標準付属） 制御可能台数 最大8台（最大256CH） 制御インタフェース LAN，USB 計測データの保存先 測定データはEDX-200AのCFカード， PCハードディスクに保存（KS2ファイルで保存）。 チャネル条件設定 測定ON/OFF，モード，レンジ，ハイパスフィルタ， ローパスフィルタ，バランスON/OFF，CALレンジ， CAL ON/OFF，校正係数，オフセット，単位， チャネル名称，測定範囲，数値表示桁数，定格容量， 定格出力，上限チェック値，下限チェック値， 内部感度登録ON/OFF，オフセットゼロON/OFF， デジタルフィルタ，サンプリング周波数（デュアルサン プリングの高速，低速，高速＋低速を選択）（任意に 表示項目の選択が可能） オプションカード対応 機能 カード CAN データ 集録（注1） インタバル （GPS同期） 測定 （注1），（注2） ポイントゼロ （マニュアル） 測定 （注1），（注2） GPSデータ 集録 （注1），（注2） DIO設定 （注3） ECAN-40A ○ ○ ETIM-40A ○ ○ ○ ○ EGPC-40A ○ ○ ○ ○ ○ 注1：データの保存先をCFカードに設定することが必要 注2：同期運転の場合，マスタEDX に実装することが必要 注3：リモコン入力の場合  （1）データの保存先をCFカードに設定することが必要  （2）同期運転の場合，マスタEDXのみ設定が可 CANデータ集録 1台あたり最大512CHのCANデータを集録可能 （CAN データは，EDX-200A のCFカードに E4Aファイルで保存） ポイントゼロ（マニュアル）測定 複数のEDX-200Aでマニュアル測定を行い，GPS衛星 から受信した時刻データを使用してゼロ秒時刻（msec が0の時刻）に集録を開始することが可能 インタバル（GPS 同期）測定 GPS衛星から受信した時刻データを使用して集録開始 時刻を合わせて，複数のEDX-200A で同時刻に同期 したデータを集録可能 GPSデータ集録 GPSデータ（緯度，経度，速度，方位等）をモニタ， 集録可能 GPSデータは，EDX-200A のCFカードにNMEA形式 ファイルで保存 DIO設定  入出力点数 最大8点  入出力設定 ビット毎にデジタル入力／デジタル出力／リモコン 入力の設定が可能 CFカードにデータ集録する場合の測定条件 サンプリング周波数 1Hz∼100kHz（1/2/5 系列，2n_{系列，外部クロック）} ＊測定CH 数による制限有 デュアルサンプリング対応（高速/低速サンプリング を設定可能）  データファイルサイズ 最大4GB  測定モード マニュアル，マニュアル（集録データ数指定），インタバル， アナログトリガ，外部トリガ，複合トリガ マニュアル測定 RECからSTOP間，あるいは集録データ数指定により RECから指定したデータ数まで集録 インタバル測定 集録開始時間，集録間隔の設定により自動的に集録  トリガ測定 設定したトリガ条件により集録の開始/終了（トリガ基 準値が固定の絶対トリガ）  終了トリガ 設定可能  ディレイ量 開始／終了共最大262144データ/チャネル （ディレイ量は測定チャネル数により異なる） トリガチャネル 任意1チャネル  トリガレベル 物理量により設定  トリガスロープ 立ち上がり，立ち下がり  外部トリガ条件  トリガスロープ 立ち上がり，立ち下がり  複合トリガ条件  トリガソース アナログチャネル（マスタEDXの任意4チャネル）， 外部トリガ，マニュアルトリガから選択 AND/OR トリガソースをAND/ORにより論理判別可能 トリガレベル 物理量により設定 トリガスロープ 立ち上がり，立ち下がり  繰り返し集録 長期間の集録で，一定データ数毎（一定時間毎）に KS2ファイルに保存 ＊測定モードがマニュアル（集録データ数指定）の  場合に可能 PCのハードディスクにデータ集録する場合の条件  サンプリング周波数 1Hz∼100kHz（1/2/5系列，2n_{系列，外部クロック）}  データファイルサイズ ハードディスク容量まで  測定モード マニュアル，マニュアル（集録データ数指定）， インタバル，アナログトリガ  スタティック計測 集録が開始される毎に，移動平均処理を行った測定 データを1つのCSV形式ファイルに追加保存 ＊測定モードがマニュアル，インタバルの場合に可能  繰り返し集録 長期間の集録で，一定データ数毎（一定時間毎）に KS2ファイルに保存 ＊測定モードがマニュアル（集録データ数指定）の  場合に可能 本体前面パネルと同様の操作を遠隔から行なえ， ブザーも付いていますので本体前面パネルの音が 聞き取りにくくても手元で警報音を確認できます。 ●リモートコントロールユニット 

RCU-42A

制御機能 REC/PAUSE（集録開始/中断） STOP（集録中止） BAL. （バランス実行） OPT. （任意機能を割り当て） VOICE MEMO（内蔵マイクで音声記録） 表 示 集録中/集録中断中/バランス実行中をLED表示 ケーブル長 1.5m

3

_-68

測

定

器

デ

ー

タ

集

録

処

理

器

・

デ

ー

タ

ア

ナ

ラ

イ

ザ

■外形寸法図　（青部分は取手です） （ 132.5 ） （138.5 ） （ 120 ） （ 148.6 ） （ 140.1 ） （255） （265） （128） （132.5 ） （ 138.5 ） （ 165 ） （ 148. 6 ） （ 140.1 ） （255） （265） （173）

EDX-200A-4H

EDX-200A-2H

EDX-200A-4T

EDX-200A-1

185.2 255 142. 8 （ 160. 1 ） （265） 14 8 53 （ 54.4 ） 257 （156） （265.8）
