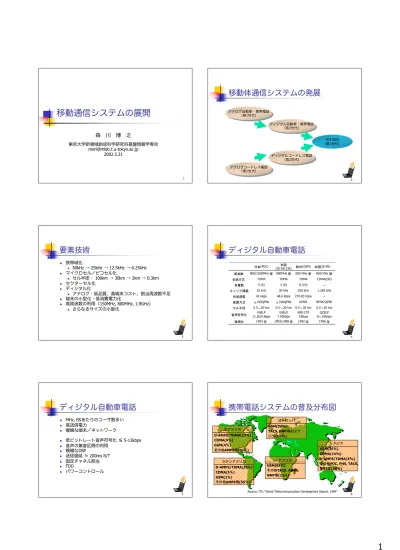

移動通信システムの展開
森 川 博 之
東京大学新領域創成科学研究科基盤情報学専攻 [email protected] 2002.5.31 2移動体通信システムの発展
アナログ自動車・携帯電話 （第1世代） アナログ自動車・携帯電話 （第1世代） ディジタル自動車・携帯電話 （第2世代） ディジタル自動車・携帯電話 （第2世代） アナログコードレス電話 （第1世代） アナログコードレス電話 （第1世代） ディジタルコードレス電話 （第2世代） ディジタルコードレス電話 （第2世代） IMT2000 （第3世代） 3要素技術
n 狭帯域化 n 50kHz → 25kHz → 12.5kHz → 6.25kHz n マイクロセル／ピコセル化 n セル半径： 100km → 30km → 2km → 0.3km n セクターセル化 n ディジタル化 n アナログ：低品質、高端末コスト、割当周波数不足 n 端末の小型化・低消費電力化 n 高周波数の利用（150MHz, 800MHz, 1.9GHz） n さらなるサイズの小型化 4ディジタル自動車電話
日本(PDC) (IS-54/136) 欧州米国 (GSM) 米国(IS-95) 周波数 800/1500MHz 帯 800MHz 帯 800 MHz 帯 800 MHz 帯伝送方式 TDMA TDMA TDMA CDMA(DS)
多重数 3 (6) 3 (6) 8 (16) −
キャリア間隔 25 kHz 30 kHz 200 kHz 1,250 kHz 伝送速度 42 kbps 48.6 kbps 270.83 kbps − 変ੴ方式 π/4DQPSK π/4DQPSK GMSK BPSK/QPSK セル半径 0.5 20 km 0.5 20 km 0.5 30 km 0.5 20 km 音声符号化 11.2k/5.6bps VSELP 7.95kbps VSELP RPE-LTP 13kbps 8 32kbps QCELP 商用化 1993 年 1993/1998 年 1992 年 1996 年
ディジタル自動車電話
n MHz, BSあたりのユーザ数多い n 高送信電力 n 複雑な端末／ネットワーク n 低ビットレート音声符号化 ≦ 5-13kbps n 音声の無音区間の利用 n 複雑なDSP n 送信遅延 ≒ 200ms R/T n 固定チャネル割当 n FDD n パワーコントロール携帯電話システムの普及分布図
D-AMPS/TDMA(27％) CDMA(9％) GSM(4％) その他AMPS等(60％) 北アメリカ GSM(89%)TACS, NMT等のアナ ログ(11%) ヨーロッパ D-AMPS/TDMA(39％) CDMA(5％) GSM(1％) その他AMPS等(55％) ラテンアメリカ GSM(88％) その他TACS, AMPS. NMT等(12％) アフリカ GSM(35％) CDMA(14%) D-AMPS/TDMA(3%) その他PDC, PHS, TACS, NMT等(48％) アジア7
cdmaOne vs PDC
n 音声符号化 PCM: 64kbps 加入電話網 ISDN 8kbps 9.6kbps（＋誤り訂正） cdmaOne (EVRC) 6.7kbps 11.2kbps PDCフルレート (VSELP) 3.45kbps 5.6kbps PDCハーフレート (PSI-CELP) 8ディジタルコードレス電話
PHS DECT CT-2 周波数 1.9GHz 帯 1.9GHz 帯 800 MHz 帯 伝送方式 TDMA-TDD TDMA-TDD SCPC-TDD 多重数 4 12 1 キャリア間隔 300 kHz 1728 kHz 100 kHz 伝送速度 384 kbps 1.15 Mbps 72 kbps 変ੴ方式 π/4 シフト QPSK GMSK GFSK音声符号化 32kbps ADPCM 32kbps ADPCM 32kbps ADPCM
フレーム間隔 5 ms 10 ms 2 ms 送信ૣ力ピーク 5 ms 10 ms 2 ms 制御チャネル 専用 専用 専用 チャネル選択 自律分散 自律分散 自律分散 9
ディジタルコードレス電話
n MHz, BSあたりのユーザ数少ない n 単位面積あたりの基地局数多い n セル半径小さい n 32kbps ADPCMディジタル音声符号化 n 平均送信電力 ≦ 10mW n 簡潔な無線信号処理 n 送信遅延 ＜ 50ms n ダイナミックチャネル割当 n TDD 10PHS Network
電話網 PHSサービス 制御局 位置登録 データベー ス PHS接続装置 PHS接続装置 共通線信号網 市外 交換機 市外 交換機 加入者 交換機 加入者 交換機 ISDN (NTT網) （共用 可） 加入電話 11IMT-2000
n IMT-2000 (International Mobile Telecommunications) n FPLMTS(Future Public Land Mobile Telecommunication Systems)
の新しい呼び方 n 2000年目標、2000MHz帯域（WARC-92）を利用 n 固定網と同等の高品質サービスの提供 n 2 Mbps までの多元レートサービスの提供 n 屋外から屋内までの多様な運用環境 n 無線周波数資源の有効利用 n グローバルなパーソナル／ターミナルモビリティの提供 n W-CDMA, cdma2000 12
Evolution Path
1980‘s First Generation Analog Voice 2.4 kbps 1990‘s Second Generation Digital Voice/Data 9.6-28.8 kbps GSM, PDC, IS-95, IS-54/136, etc…. 2000‘s IMT-2000 Wideband Digital Voice / Multimedia 144 kbps: vehicular 384 kbps: pedestrian 2000 kbps: indoor Global standard13
Wideband CDMA
n 高速データサービスの提供 n 伝搬パス数の増加（パスダイバーシチ効果） ⇒ 所要送信電力低下、容量増 n 統計多重効果大 ⇒ 容量増 n 間欠受信比率低減 ⇒ 電池の長寿命化（待ち受け時間） 14Cellular Generation
n 1st Generation (1G) - Analogn AMPS, NMT, other; 94 M users worldwide
n 2nd Generation (2G) – DigitalTODAY
n GSM: Europe, Asia Pacific, N. America; 280M users n TDMA: N. America, Japan; 100 M users n CDMA: Korea, N. America; 50 M users n PHS: Japan, 6M users (Microcell) ,
n 2.5 Generation (2.5G)
n GPRS, EDGE
n 3rd Generation (3G)
n WCDMA(GSM), CDMA2000(Qualcom), TDSCDMA(China, MII)
15
Wireless Everywhere
n 無線LAN
n PAN (personal area network) : Bluetooth and HomeRF n 無線固定アクセス n 衛星 n ITS n 無線アクセスカード n ．．． 16
Wireless Pros & Cons
n Pros
n Flexibility & mobility
n Broad geography support at specific frequency n Can compliment a wired network with bridging n Convenience (Easy-to-Use and Simple to Install)
n Cons
n Relatively expensive
n Distance limits & wall attenuation (150ft barrier) n Security must be addressed
n Prone to narrowband interference
IEEE 802 Wireless Standards
n IEEE 802 committee sets standards for LANs and MANsn Wireless standards http://www.ieee802.org/
n IEEE 802.11 Wireless Local Area Network n IEEE 802.15 Wireless Personal Area Network n IEEE 802.16 Broadband Wireless Access
Wireless LANs
n To extend of replace wired LANs n Infrastructure based of Ad-hoc configuration n ISM bandsn Industrial, Scientific and Medical Bands n Unlicensed commercial use n 2.4 GHz, 5 GHz
n Wireless standards
19
日本における
2.4GHz帯
ISM Band Microwave Oven Amateur Radio Mobile ID WLAN MSS Extended WLAN 2400MHz 2500MHz 2450MHz 2483.5MHz 2427MHz 2470.5MHz 2471MHz 2497MHz 2400MHz Frequency(MHz) 20PAN (Personal Area Network)
21
無線ホームリンク
Satellite Tuner CATV DVD VTR Telephone line 5GHz 5GHzPersonal Computer Display
Personal Computer Display Display Personal Computer
22
Home Network / Office Network
n IEEE1394n 電灯線LAN
n HomePNA(Home Phoneline Networking) n HomeRF Working Group（www.homerf.org）
n 家庭内の電気製品
n SWAP-CA(Shared Wireless Access Protocol Cordless Access) = IEEE802.11 + DECT n 1MHz∼2MHz以上、複数同時通信、TDMA, CSMA/CA, 2.4GHz帯、音声伝送にはDECT/PHS技術採用、同時６通話 n Bluetooth（www.bluetooth.org） n ビジネス／オフィスでの携帯機器 n 0.5平方インチのモジュール、1MHz∼2MHz, 10m 23
Wireless LAN and PAN
OFDM (JAP) 54 Mbps MMAC OFDM (EUR) OFDM (U.S.) FHSS FHSS DSSS Modulation 200 MHz 54 Mbps HiperLAN2 54 Mbps IEEE 802.11a 5 GHz 1 Mbps Bluetooth 83.5 MHz 1.6/10 Mbps HomeRF 11 Mbps IEEE 802.11b 2.4 GHz BW Max speed Name RF 24
Wireless LAN and PAN
25
ワイヤレス固定系アクセスシステム
n ローカル市場における競争の促進 n 広帯域アクセス手段のユーザへの早期普及 n ワイヤレスローカルループ(WLL) FR/ATM PSTN Internet 26Competitive Access Technologies
n 公衆回線・ISDN ：銅線, ∼128kbps, 公衆網n FTTH(Fiber to the Home)：光ファイバ, *, 専用／公衆網 n xDSL (Digital Subscriber Line)：銅線, 数100kbps∼数10Mbps, 専
用 n CATV：同軸ケーブル, 数100kbps, 専用 n 考慮すべき事項 n 物理的形態 n 回線速度 n 接続形態 n 料金形態 n その他（guaranteed/best-effort, symmetric/asymmetric,,,) 27
Satellites
n Coverage for wide areas at potentially higher data rates n For low latency data,
low earth orbit (LEO) is preferred
n Providers focused on global voice services, with data second
n Iridium: 66 satellites, 780km, 48 spot beams/satellite, Motorola n Teledesic: 840 satellites (21 orbits), 700km, $9 billion, 2Mbps
voice/data, phased array antenna, faster than terrestrial network, Bill Gates, Craig McCaw
Regional Area
28
GEO vs LEO
n GEO (Geostationary Orbit)
n 高度35,786km ⇒ 往復伝搬遅延 250ms n 高緯度地方： coverage 悪い
n 中緯度地方： shadowing の影響
n LEO (Low Earth Orbit)
n 高度1,500km以下 n 伝搬遅延小 n 電波出力 GEO の 1/3000 n 複数の衛星 ⇒ 衛星間ハンドオフ，衛星間通信 n 低起動のため衛星寿命短い
ITS
n 高度道路交通システム n ナビゲーションの高度化、自動料金収受システム、安全運転支 援、交通管理最適化、道路管理効率化、歩行者支援等 n 道路交通情報通信システム(VICS)： 電波ビーコン、光ビーコ ン、FM多重放送n 自動料金収受システム(ETC)： DSRC (Dedicated Short Range Communication), 5.8GHz, スポット型間欠極小ゾーン構成 n ヘテロジニアスネットワーク構成の必要性
車載無線機器
Interface Devices (Built-in Display, Annunciator,
Microphone, Keypad, etc. connected to the Computer) Multi-Application
Transponder Toll & Parking Transponder Gas Payment Transponder Vehicle to Vehicle Transponder Other ITS Communications Equipment 87.5-107.9 MHz FM subcarrier 800 to 900 MHz Cellular Phone 1575.42MHz GPS Receiver 76-77 GHz Collision Avoidance Radar
31
