SoftEther VPN(VPN Client接続)構築手順

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

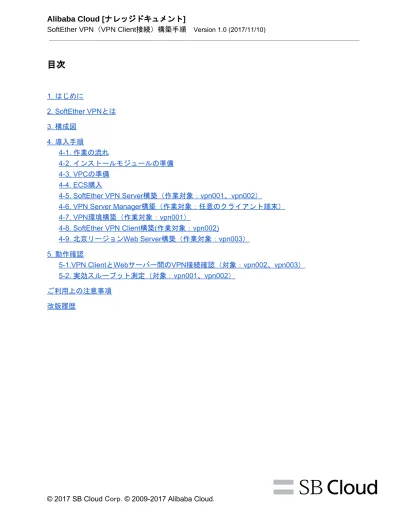

目次

1.​ ​はじめに 2.​ ​SoftEther​ ​VPNとは 3.​ ​構成図 4.​ ​導入手順 4-1.​ ​作業の流れ 4-2.​ ​インストールモジュールの準備 4-3.​ ​VPCの準備 4-4.​ ​ECS購入 4-5.​ ​SoftEther​ ​VPN​ ​Server構築（作業対象：vpn001、vpn002） 4-6.​ ​VPN​ ​Server​ ​Manager構築（作業対象：任意のクライアント端末） 4-7.​ ​VPN環境構築（作業対象：vpn001） 4-8.​ ​SoftEther​ ​VPN​ ​Client構築(作業対象：vpn002) 4-9.​ ​北京リージョンWeb​ ​Server構築（作業対象：vpn003） 5.​ ​動作確認 5-1.VPN​ ​ClientとWebサーバー間のVPN接続確認（対象：vpn002、vpn003） 5-2.​ ​実効スループット測定（対象：vpn001、vpn002） ご利用上の注意事項 改版履歴

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

1.​ ​はじめに

　オープンソース・ソフトウェアのSoftEther​ ​VPNを使用してローカルPCをクラウド環境にアド ホックVPN接続する方法について説明します。このドキュメントではローカルPCに見立てた北京 リージョンのVPN​ ​Clientから東京リージョンのWebサーバーへ接続できることを最終目標として います。SoftEther​ ​VPN​ ​Serverで構築したVPNサーバーへ接続するために、ローカルPC側でVPN Clientのソフトウェアをインストールします。

2.​ ​SoftEther​ ​VPNとは

　SoftEther​ ​VPN​ ​は、個人向け・家庭向けネットワーク、中小規模のビジネス用のネットワー ク、および大企業やインターネットサービスプロバイダなどが必要とする広帯域および高い負荷 が発生する高度なネットワークなどの、すべての範囲をカバーすることができる、安定性が高く 拡張性および柔軟性に富んだ、次世代の​ ​VPN​ ​ソフトウェアです。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

3.​ ​構成図

＜構成概要＞ 1) ネットワーク環境 　　　東京リージョン、北京リージョンで別ネットワーク(別VPC)を構成。 2) VPN​ ​Server 　　　東京リージョンに、SoftEther​ ​VPN​ ​Serverを導入したECSを配置。 　　　・仮想HUB 　　　　プライベートネットワーク接続、VPN​ ​Clientを接続する仮想HUBを配置。 　　　・SecureNAT機能 　　　　SecureNAT​ ​機能を使用して仮想​ ​HUB​ ​の仮想ホストのネットワークインターフェイス 　　　　を経由して​ ​VPN​ ​Server​ ​が動作しているコンピュータが接続しているネットワークに対 　　　　して通信を行う。 3) VPN​ ​Client 　　　北京リージョンに、SoftEther​ ​VPN​ ​Clientを導入したECSを配置。VPN接続動作確認用　　 　　　WEBアクセスクライアント。 　　　・仮想LANカード 　　　　VPN​ ​Serverの仮想HUBとVPN通信を行う。SecureNATによりIPアドレスが割り当てられ 　　　　る。 4) WEBサーバー 　　　​ ​​ ​VPN接続動作確認用WEBサーバー(apache)。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4.​ ​導入手順

4-1.​ ​作業の流れ

　VPN​ ​ServerとVPN​ ​Clientのインストール、環境の構築から、VPN経由で通信できているかを確 認するまでの流れを簡単に説明します。

①インストールモジュールの準備

　VPN​ ​Server、VPN​ ​Client、VPN​ ​Serverを管理するVPN​ ​Server​ ​Managerを使用するため SoftEther社のサイトよりモジュールをダウンロードします。 ②VPCの準備 ③ECSの購入 ④VPN​ ​Serverインストール、初期設定 ⑤VPN​ ​Server​ ​Managerインストール、初期設定 ⑥VPN環境構築 　仮想HUBを作成し、SecureNAT機能を有効にします。 ⑦VPN​ ​Clientインストール ⑧VPN​ ​Client環境構築 　仮想LANカードを作成し、VPN​ ​Serverへの接続設定を作成し、ルーティングを設定します。 ⑨WEBサーバーの準備 　VPN環境構築後の動作確認として、VPN経由でWEBアクセスができるかを確認するため、WEB サーバーを構築します。 ⑩動作確認 　疎通確認⇒WEB動作確認⇒実効スループット測定をして、正常動作を確認します。 　　 上記の流れに沿って、説明して行きます。　

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-2.​ ​インストールモジュールの準備

　ソフトウェアを以下のサイトからダウンロードします。 http://www.softether-download.com/ja.aspx?product=softether 4-2-1.​ ​VPN​ ​Server ​ ​​ ​​ ​　　今回ダウンロードしたソフトウェアは以下になります。 ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​ダウンロードするソフトウェアを選択:SoftEther​ ​VPN​ ​(Freeware) ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​コンポーネントを選択:SoftEther​ ​VPN​ ​Server ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​プラットフォームを選択:Linux ​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​CPU​ ​を選択:Intel​ ​x64​ ​/​ ​AMD​ ​(64bit) ​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​SoftEther​ ​VPN​ ​Server​ ​(Ver​ ​4.22,​ ​Build​ ​9634,​ ​beta) ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​softether-vpnserver-v4.22-9634-beta-2016.11.27-linux-x64-64bit.tar.gz​ ​(5.98​ ​MB) ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​リリース日:​ ​2016-11-27​ ​​ ​<最新ビルド> 4-2-2.​ ​VPN​ ​Client ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​今回ダウンロードしたソフトウェアは以下になります。 ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​ダウンロードするソフトウェアを選択:SoftEther​ ​VPN​ ​(Freeware) ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​コンポーネントを選択:SoftEther​ ​VPN​ ​Client ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​プラットフォームを選択:Windows ​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​CPU​ ​を選択:​ ​Intel(x86​ ​and​ ​x64) ​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​SoftEther​ ​VPN​ ​Client​ ​(Ver​ ​4.22,​ ​Build​ ​9634,​ ​beta) ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​softether-vpnclient-v4.22-9634-beta-2016.11.27-windows-x86_x64-intel.exe​ ​(42.98​ ​MB) ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​リリース日:​ ​2016-11-27​ ​​ ​<最新ビルド> 4-2-3.​ ​VPN​ ​Server​ ​Manager ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​今回ダウンロードしたソフトウェアは以下になります。 ​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​ダウンロードするソフトウェアを選択:SoftEther​ ​VPN​ ​(Freeware) ​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​コンポーネントを選択:SoftEther​ ​VPN​ ​Server​ ​Manager​ ​for​ ​Mac​ ​OS​ ​X ​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​プラットフォームを選択:Mac​ ​OS​ ​X ​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​CPU​ ​を選択:​ ​Intel(x86​ ​and​ ​x64) ​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​SoftEther​ ​VPN​ ​Server​ ​Manager​ ​for​ ​Mac​ ​OS​ ​X​ ​(Ver​ ​4.21,​ ​Build​ ​9613,​ ​beta) ​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​softether-vpnserver_manager-v4.21-9613-beta-2016.04.24-macos-x86-32bit.pkg​ ​(271.26​ ​　 　　​ ​​ ​MB)

​

​​ ​​ ​​ ​​ ​​ ​​ ​​ ​​ ​リリース日:​ ​2016-04-24​ ​​ ​<最新ビルド>

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-3.​ ​VPCの準備

　下記内容でVPC環境を準備します。VPCの設定方法の詳細については​こちら​をご参照くださ い。 ＜東京リージョン＞ 　VPC名前：​VPN-TOKYO  　CIDR:172.16.0.0/12  　VSwitch名前：TOKYO  　CIDR：​172.16.0.0/24    ＜北京リージョン＞ 　名前：​VPN-PEKIN  　CIDR:10.0.0.0/8  　VSwitch名前：PEKIN  　CIDR：​10.0.0.0/24

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-4.​ ​ECS購入

　下記内容でECSサーバを購入します。ECSサーバの購入方法の詳細については​こちら​をご参照 ください。 ＜VPN​ ​Server＞ ・​インスタンス名:​ ​vpn001 　リージョン：アジア東北1(東京) 　VPCの選択：VPC-TOKYO 　VSwitchの選択：TOKYO ＜Webサーバー＞ ・​インスタンス名:​ ​vpn003 　リージョン：アジア東北1(東京) 　VPCの選択：VPC-TOKYO 　VSwitchの選択：TOKYO ※リソースは以下の通り、2台共に共通。 　CPU：1-core 　メモリ：2GB 　OS：CentOS​ ​7.3​ ​64bit 　システムディスク：40GB​ ​Ultra​ ​クラウドディスク ＜VPN​ ​Client＞ ・​インスタンス名:​ ​vpn002 　リージョン：​中国北部​ ​2​(北京) 　VPCの選択：VPC-PEKIN 　VSwitchの選択：PEKIN 　CPU：1-core 　メモリ：2GB

　OS：Windows​ ​Server​ ​2016​ ​Data​ ​Center​ ​Edition​ ​64bit​ ​Japanese​ ​Edition 　システムディスク：40GB​ ​Ultra​ ​クラウドディスク

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-5.​ ​SoftEther​ ​VPN​ ​Server構築（作業対象：vpn001）

4-5-1.​ ​​インストールモジュールの配置 　「​4-2-1.​ ​VPN​ ​Server」でダウンロードした​SoftEther​ ​VPN​ ​Serverソフトウェアを任意のディレ クトリに配置し展開します。 #​ ​cd​ ​/work #​ ​tar​ ​xvzf​ ​softether-vpnserver-v4.22-9634-beta-2016.11.27-linux-x64-64bit.tar.gz 「vpnserver」という新しいディレクトリが作業フォルダに作成され、インストールに必要な各種 ファイルが展開されます。 4-5-2.​ ​実行ファイルの生成 　実行可能なファイルを生成するためにvpnserverディレクトリに移動し、makeを実行し出力す る質問に応答します。 #​ ​cd​ ​vpnserver #​ ​make 以下、応答内容です。

Do​ ​you​ ​want​ ​to​ ​read​ ​the​ ​License​ ​Agreement​ ​for​ ​this​ ​software​ ​? ​

​1.​ ​Yes ​ ​2.​ ​No

Please​ ​choose​ ​one​ ​of​ ​above​ ​number: 1を選択

Did​ ​you​ ​read​ ​and​ ​understand​ ​the​ ​License​ ​Agreement​ ​?

(If​ ​you​ ​couldn't​ ​read​ ​above​ ​text,​ ​Please​ ​read​ ​'ReadMeFirst_License.txt' ​

​file​ ​with​ ​any​ ​text​ ​editor.) ​

​1.​ ​Yes ​ ​2.​ ​No

Please​ ​choose​ ​one​ ​of​ ​above​ ​number: 1を選択

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

Did​ ​you​ ​agree​ ​the​ ​License​ ​Agreement​ ​? 1.​ ​Agree

2.​ ​Do​ ​Not​ ​Agree

Please​ ​choose​ ​one​ ​of​ ​above​ ​number: 1を選択 vpnserver​ ​プログラムが生成されます。 4-5-3.​ ​VPN​ ​Server関連ファイルの移動 　vpnserver​ ​プログラムの生成が完了したら、パッケージを解凍した際に作成された​ ​vpnserver ディレクトリを、/usr/local/​ ​ディレクトリにそのまま移動します。 #​ ​cd​ ​.. #​ ​mv​ ​vpnserver​ ​/usr/local #​ ​ls​ ​-l​ ​/usr/local/vpnserver/ total​ ​10496

-rwxrwxrwx​ ​1​ ​root​ ​root​ ​​ ​​ ​​ ​2784​ ​Nov​ ​27​ ​​ ​2016​ ​Authors.txt drwx---​ ​2​ ​root​ ​root​ ​​ ​​ ​​ ​4096​ ​Sep​ ​11​ ​12:26​ ​chain_certs drwxrwxrwx​ ​2​ ​root​ ​root​ ​​ ​​ ​​ ​4096​ ​Sep​ ​11​ ​12:26​ ​code

-rwxrwxrwx​ ​1​ ​root​ ​root​ ​1296225​ ​Nov​ ​27​ ​​ ​2016​ ​hamcore.se2 -rw---​ ​1​ ​root​ ​root​ ​​ ​​ ​​ ​​ ​867​ ​Sep​ ​11​ ​12:26​ ​lang.config

drwxrwxrwx​ ​2​ ​root​ ​root​ ​​ ​​ ​​ ​4096​ ​Sep​ ​11​ ​12:26​ ​lib -rwxrwxrwx​ ​1​ ​root​ ​root​ ​​ ​​ ​​ ​2900​ ​Nov​ ​27​ ​​ ​2016​ ​Makefile

-rwxrwxrwx​ ​1​ ​root​ ​root​ ​​ ​​ ​30801​ ​Nov​ ​27​ ​​ ​2016​ ​ReadMeFirst_Important_Notices_cn.txt -rwxrwxrwx​ ​1​ ​root​ ​root​ ​​ ​​ ​36296​ ​Nov​ ​27​ ​​ ​2016​ ​ReadMeFirst_Important_Notices_en.txt -rwxrwxrwx​ ​1​ ​root​ ​root​ ​​ ​​ ​50695​ ​Nov​ ​27​ ​​ ​2016​ ​ReadMeFirst_Important_Notices_ja.txt -rwxrwxrwx​ ​1​ ​root​ ​root​ ​​ ​​ ​58932​ ​Nov​ ​27​ ​​ ​2016​ ​ReadMeFirst_License.txt

-rwxr-xr-x​ ​1​ ​root​ ​root​ ​4616248​ ​Sep​ ​11​ ​12:26​ ​vpncmd -rwxr-xr-x​ ​1​ ​root​ ​root​ ​4616352​ ​Sep​ ​11​ ​12:26​ ​vpnserver

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-5-4.​ ​パーミッション変更 　/usr/local/vpnserver/配下のファイルに対して、適切にパーミッションを設定します。 #​ ​cd​ ​/usr/local/vpnserver/ #​ ​chmod​ ​600​ ​* #​ ​chmod​ ​700​ ​vpncmd #​ ​chmod​ ​700​ ​vpnserver #​ ​ls​ ​-l total​ ​10496

-rw---​ ​1​ ​root​ ​root​ ​​ ​​ ​​ ​2784​ ​Nov​ ​27​ ​​ ​2016​ ​Authors.txt drw---​ ​2​ ​root​ ​root​ ​​ ​​ ​​ ​4096​ ​Sep​ ​11​ ​12:26​ ​chain_certs drw---​ ​2​ ​root​ ​root​ ​​ ​​ ​​ ​4096​ ​Sep​ ​11​ ​12:26​ ​code

-rw---​ ​1​ ​root​ ​root​ ​1296225​ ​Nov​ ​27​ ​​ ​2016​ ​hamcore.se2 -rw---​ ​1​ ​root​ ​root​ ​​ ​​ ​​ ​​ ​867​ ​Sep​ ​11​ ​12:26​ ​lang.config drw---​ ​2​ ​root​ ​root​ ​​ ​​ ​​ ​4096​ ​Sep​ ​11​ ​12:26​ ​lib

-rw---​ ​1​ ​root​ ​root​ ​​ ​​ ​​ ​2900​ ​Nov​ ​27​ ​​ ​2016​ ​Makefile

-rw---​ ​1​ ​root​ ​root​ ​​ ​​ ​30801​ ​Nov​ ​27​ ​​ ​2016​ ​ReadMeFirst_Important_Notices_cn.txt -rw---​ ​1​ ​root​ ​root​ ​​ ​​ ​36296​ ​Nov​ ​27​ ​​ ​2016​ ​ReadMeFirst_Important_Notices_en.txt -rw---​ ​1​ ​root​ ​root​ ​​ ​​ ​50695​ ​Nov​ ​27​ ​​ ​2016​ ​ReadMeFirst_Important_Notices_ja.txt -rw---​ ​1​ ​root​ ​root​ ​​ ​​ ​58932​ ​Nov​ ​27​ ​​ ​2016​ ​ReadMeFirst_License.txt

-rwx---​ ​1​ ​root​ ​root​ ​4616248​ ​Sep​ ​11​ ​12:26​ ​vpncmd -rwx---​ ​1​ ​root​ ​root​ ​4616352​ ​Sep​ ​11​ ​12:26​ ​vpnserver

4-5-5.​ ​VPN​ ​Server動作確認

　vpncmdのcheck​ ​コマンドで動作を確認します。

#​ ​./vpncmd

1.​ ​Management​ ​of​ ​VPN​ ​Server​ ​or​ ​VPN​ ​Bridge 2.​ ​Management​ ​of​ ​VPN​ ​Client

3.​ ​Use​ ​of​ ​VPN​ ​Tools​ ​(certificate​ ​creation​ ​and​ ​Network​ ​Traffic​ ​Speed​ ​Test​ ​Tool) Select​ ​1,​ ​2​ ​or​ ​3:

3を選択

VPN​ ​Tools>check

All​ ​checks​ ​passed.​ ​It​ ​is​ ​most​ ​likely​ ​that​ ​SoftEther​ ​VPN​ ​Server​ ​/​ ​Bridge​ ​can​ ​operate​ ​normally​ ​on this​ ​system.

The​ ​command​ ​completed​ ​successfully.

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-5-6.​ ​スタートアップスクリプトの設定 　スタートアップスクリプトを​ ​/etc/systemd/system/vpnserver.serviceという名前で作成します。 #​ ​vi​ ​/etc/systemd/system/vpnserver.service [Unit] Description=SoftEther​ ​VPN​ ​Server After=network.target [Service] Type=forking

ExecStartPre=/sbin/ip​ ​link​ ​set​ ​dev​ ​eth0​ ​promisc​ ​on ExecStart=/usr/local/vpnserver/vpnserver​ ​start ExecStop=/usr/local/vpnserver/vpnserver​ ​stop [Install]

WantedBy​ ​=​ ​multi-user.target

VPNサービスを登録し起動します。

#​ ​systemctl​ ​enable​ ​vpnserver

Created​ ​symlink​ ​from​ ​/etc/systemd/system/multi-user.target.wants/vpnserver.service​ ​to /etc/systemd/system/vpnserver.service.

#​ ​systemctl​ ​start​ ​vpnserver

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-5-7.​ ​IP転送設定 　VPN​ ​Serverを導入したECSは、相手側リージョンのVPC向けの通信に対し、ルーターとしての 機能を持たせるため、IP転送機能を設定します。デフォルトでは、IP転送が無効になっているの で有効にします。 #​ ​echo​ ​1​ ​>/proc/sys/net/ipv4/ip_forward #​ ​vi​ ​/etc/sysctl.conf net.ipv4.ip_forward​ ​=​ ​1 を追加

4-6.​ ​VPN​ ​Server​ ​Manager構築（作業対象：任意のクライアント端末）

4-6-1.​ ​VPN​ ​Server​ ​Managerインストール

　VPN​ ​Serverの設定や動作状況が確認できる、VPN​ ​Server​ ​Managerをインストールします。本 ドキュメントでは、iOSのクライアント端末に導入しています。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-7.​ ​VPN環境構築(作業対象：vpn001)

　この作業はVPN​ ​Server​ ​Managerから行います。 4-7-1.​ ​VPN​ ​Server接続設定

　VPNサーバー管理マネージャを起動して、VPN​ ​Serverとの接続設定を行います。 「New​ ​Setting」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「Setting​ ​Name」、「Host​ ​Name」を入力して、「OK」を選択します。

※Setting​ ​Name：Tokyo-VPN-Server(名称は任意)

※Host​ ​Name：VPN​ ​Serverを導入したECSのグローバルIPを指定。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-7-2.​ ​仮想HUBの作成

　VPN​ ​Serverを選択して、「Connect」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

パスワードを入力して、「OK」を選択します。

※初回接続時は、ポップアップが表示されるため、何も入力せずに「OK」を選択すると、管理者 パスワードの設定ができます。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

​

​Easy​ ​Setup画面が表示されるので、何も設定しないで、「Close」を選択します。

「Create​ ​a​ ​VIrtual​ ​Hub」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「Virtual​ ​Hub​ ​Name」、「Password」を入力して、「OK」を選択します。

SoftEhter​ ​VPN​ ​Server​ ​Manager画面が表示されるので「OK」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-7-3.​ ​SecureNATの設定

　SecureNAT機能の詳細については、​こちら​をご参照ください。 「Manage​ ​Virtual​ ​Hub」を選択します。

「Virtual​ ​NAT​ ​and​ ​Virtual​ ​DHCP​ ​Server​ ​(SecureNAT)」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「SecureNAT​ ​Configuration」を選択します。

設定を確認して「OK」を選択します。今回は、デフォルト値で設定しています。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「Enable​ ​SecureNAT」を選択します。

SoftEhter​ ​VPN​ ​Server​ ​Manager画面が表示されるので「OK」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「Exit」を選択して、Management​ ​of​ ​Virtual​ ​Hub画面に戻ります。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-7-4.​ ​接続ユーザーの作成

　VPN​ ​Clientから東京リージョン(vpn001)へ接続を行うため、東京側に接続を受付ける際に必要 なユーザーを作成します。

「Manage​ ​Users」を選択します。

「New」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「User​ ​Name」、「Password」を入力して「OK」を選択します。

SoftEhter​ ​VPN​ ​Server​ ​Manager画面が表示されるので「OK」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

Userが作成されたことを確認して「Exit」を選択します。

※ここで作成したユーザー情報は、北京リージョンのVPN​ ​Clientから接続する際に使用します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

SoftEther​ ​VPN​ ​Server​ ​Manager画面まで戻ります。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-8.​ ​VPN​ ​Client構築（作業対象：vpn002）

4-8-1.​ ​VPN​ ​Clientインストール 　「4-2-1.​ ​VPN​ ​Client」でダウンロードしたSoftEther​ ​VPN​ ​Clientソフトウェアのインストーラを 起動します。 「次へ(N)」を選択します。 「SoftEther​ ​VPN​ ​Client」を選択して、「次へ(N)」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「使用許諾契約書に同意します(A)」にチェックして、「次へ(N)」を選択します。

重要事項説明書を読んで、「次へ(N)」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

インストール先ディレクトリを確認して、「次へ(N)」を選択します。

インストール準備の完了が表示されるので、「次へ(N)」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

セットアップ完了が表示されるので、「完了」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-8-2.​ ​仮想LANカードの作成

　SoftEther​ ​VPN​ ​クライアント接続マネージャが起動されます。

「新しい接続設定の作成」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「新しい接続設定を作成する前に、仮想LANカードを作成してください。仮想LANカードを作成 しますか？」の質問に、「はい(Y)」を選択します。

仮想LANカードの名前(N):を入力して、「OK」を選択します。

作成した仮想LANカードから「Windowsネットワークの接続設定」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「VPN​ ​Client」の「プロパティ(R)」を選択します。

「インターネットプロトコルバージョン(TCP/IPv4)」の「プロパティ(R)」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「全般」の「詳細設定(V)」を選択します。

　

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「IP設定」の「インターフェイスメトリック(N)」を大きな値(今回は1000)に変更して、「OK」を 選択します。

設定を保存して、「Windowsネットワークの接続設定」を終了して、SoftEther​ ​VPN​ ​クライアン ト接続マネージャの画面まで戻ります。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-8-3.​ ​接続設定の作成

　再度「新しい接続設定の作成」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

「接続設定名(T)」、「ホスト名(H)」、「仮想HUB名(V)」、「ユーザー名(U)」、「パスワード (P)」を入力して、「OK」を選択します。 ※接続設定名(T)：Beijing-Client01(名称は任意) ※ホスト名(H)：VPN​ ​Serverを導入したECSのグローバルIPを指定。 ※仮想HUB名(V)：VPN​ ​Serverで設定した仮想HUB名を指定。 ※ユーザー名(U)：VPN​ ​Serverで設定したユーザー名を指定。 ※パスワード(P)：VPN​ ​Serverで設定したパスワードを指定。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

作成した接続設定に接続します。

状態が接続完了になっていることを確認します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

4-8-4.​ ​ルーティングの設定

　仮想LANカードからVPN​ ​ServerへVPN接続するためのルーティングを設定します。コマンドプ ロンプトから以下のコマンドを入力します。

C:\Windows\system32>route​ ​-p​ ​add​ ​172.16.0.0​ ​mask​ ​255.255.255.0​ ​192.168.30.1​ ​if​ ​16

※​ ​ifパラメーターには環境に応じたインターフェースを指定

4-9.​ ​東京リージョンWeb​ ​Server構築（作業対象：vpn003）

　この作業はESCにログインして行います。

4-9-1.​ ​Apacheインストール

　Apacheをインストールします。 #​ ​yum​ ​-y​ ​install​ ​httpd

正常にインストールされたか、バージョン確認をします。

＃​ ​httpd​ ​-v

Server​ ​version:​ ​Apache/2.4.6​ ​(CentOS) Server​ ​built:​ ​​ ​​ ​Oct​ ​19​ ​2017​ ​20:39:16

動作確認のため、index.htmlを作成します。 #​ ​vi​ ​/var/www/html/index.html <html> <head> <title>HelloWebServer</title> </head> <body> Hello！Web​ ​Server！ </body> </html> Apacheを起動します。 #​ ​systemctl​ ​start​ ​httpd OS起動時に自動で起動するように設定をします。 #​ ​systemctl​ ​enable​ ​httpd

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

5.​ ​動作確認

5-1.​ ​VPN​ ​ClientとWebサーバー間のVPN接続確認（対象：vpn002、vpn003）

5-1-1.​ ​北京リージョン(vpn002)⇒東京リージョン(vpn003)ping疎通確認 　北京リージョンのVPN​ ​Clientから東京リージョンのWebサーバーへpingコマンドでプライベー トIPを指定して、疎通を確認をします。 C:\Windows\system32>ping​ ​172.16.0.155 172.16.0.155​ ​に​ ​ping​ ​を送信しています​ ​32​ ​バイトのデータ: 172.16.0.155​ ​からの応答:​ ​バイト数​ ​=32​ ​時間​ ​=57ms​ ​TTL=63 172.16.0.155​ ​からの応答:​ ​バイト数​ ​=32​ ​時間​ ​=57ms​ ​TTL=63 172.16.0.155​ ​からの応答:​ ​バイト数​ ​=32​ ​時間​ ​=57ms​ ​TTL=63 172.16.0.155​ ​からの応答:​ ​バイト数​ ​=32​ ​時間​ ​=57ms​ ​TTL=63 172.16.0.155​ ​の​ ​ping​ ​統計: ​ ​​ ​​ ​​ ​パケット数:​ ​送信​ ​=​ ​4、受信​ ​=​ ​4、損失​ ​=​ ​0​ ​(0%​ ​の損失)、 ラウンド​ ​トリップの概算時間​ ​(ミリ秒): ​ ​​ ​​ ​​ ​最小​ ​=​ ​57ms、最大​ ​=​ ​57ms、平均​ ​=​ ​57ms 5-1-2.​ ​北京リージョン(vpn002)⇒東京リージョン(vpn003)tracert確認 　北京リージョンのVPN​ ​Clientから東京リージョンのWebサーバーへtracertコマンドでプライ ベートIPを指定して、通信経路を確認をします。 C:\Windows\system32>tracert​ ​172.16.0.155 172.16.0.155​ ​へのルートをトレースしています。経由するホップ数は最大​ ​30​ ​です ​ ​​ ​1​ ​​ ​​ ​​ ​57​ ​ms​ ​​ ​​ ​​ ​57​ ​ms​ ​​ ​​ ​​ ​57​ ​ms​ ​​ ​192.168.30.1 ​ ​​ ​2​ ​​ ​​ ​​ ​57​ ​ms​ ​​ ​​ ​​ ​57​ ​ms​ ​​ ​​ ​​ ​57​ ​ms​ ​​ ​172.16.0.155 トレースを完了しました。 ※192.168.30.1はSecureNATで設定したデフォルト・ゲートウェイ

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

​

​5-1-3.​ ​北京リージョン(vpn002)⇒東京リージョン(vpn003)Webブラウザ表示確認

　北京リージョンのVPN​ ​Clientから東京リージョンのWeb​ ​ServerへプライベートIPを指定して、 プラウザでアクセスできること確認をします。

5-2.​ ​実効スループット測定（対象：vpn001、vpn002）

　​SoftEther​ ​VPN​ ​の通信スループット測定ツールを使って、VPN​ ​ServerとVPN​ ​Client間​の通信速度を測 定します。詳細については、​こちら​をご参照ください。

東京リージョンのSoftEther​ ​VPN​ ​ServerでTrafficServerコマンドを実行します。

#​ ​cd​ ​/usr/local/vpnserver #​ ​./vpncmd

1.​ ​Management​ ​of​ ​VPN​ ​Server​ ​or​ ​VPN​ ​Bridge 2.​ ​Management​ ​of​ ​VPN​ ​Client

3.​ ​Use​ ​of​ ​VPN​ ​Tools​ ​(certificate​ ​creation​ ​and​ ​Network​ ​Traffic​ ​Speed​ ​Test​ ​Tool) Select​ ​1,​ ​2​ ​or​ ​3:

3を選択

VPN​ ​Tools>TrafficServer

TrafficServer​ ​command​ ​-​ ​Run​ ​Network​ ​Traffic​ ​Speed​ ​Test​ ​Tool​ ​in​ ​Server​ ​Mode Starting​ ​the​ ​server​ ​program...

The​ ​server​ ​program​ ​has​ ​been​ ​started.​ ​Now​ ​the​ ​IPv4​ ​TCP​ ​port​ ​9821​ ​is​ ​set​ ​to​ ​Listen​ ​status​ ​and listening​ ​for​ ​connection​ ​from​ ​the​ ​client.

The​ ​IPv6​ ​TCP​ ​Port​ ​9821​ ​is​ ​listening​ ​to​ ​accept​ ​clients. ---

The​ ​Network​ ​Traffic​ ​Speed​ ​Test​ ​Tool​ ​in​ ​Server​ ​Mode​ ​started. Press​ ​the​ ​Enter​ ​key​ ​to​ ​stop​ ​the​ ​server​ ​program.

---

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

北京リージョンのSoftEther​ ​VPN​ ​ClientでSoftEther​ ​VPN​ ​クライアント接続マネージャを起動し て、「ツール(T)」、「通信スループット測定ツール(R)」を選択します。

「接続先の測定サーバー名(H)」を入力して、「実行(R)」を選択します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

数分後、測定結果が出力されます。

北京リージョンのSoftEther​ ​VPN​ ​Clientと東京リージョンのSoftEther​ ​VPN​ ​Serverで測定ツールを 終了します。

Alibaba​ ​Cloud​ ​[ナレッジドキュメント]

SoftEther​ ​VPN（VPN​ ​Client接続）構築手順　​Version​ ​1.0​ ​(2017/11/10)

ご利用上の注意事項

この資料は、Alibaba​ ​Cloudの提供するクラウドサービスの機能について説明したもので、サー ビスのご利用を検討する際の参考となる技術的情報を提供するものです。 今後、本資料はクラウドサービスの機能追加・変更等に合わせて、予告なく変更される場合が あります。閲覧された情報は最新のものではない場合がありますので、予めご了承下さい。

改版履歴

日付 版数 変更内容 2017/11/10 1.0 初版作成 本文書中に記載されている社名・商品名等は各社の商標または登録商標です。
