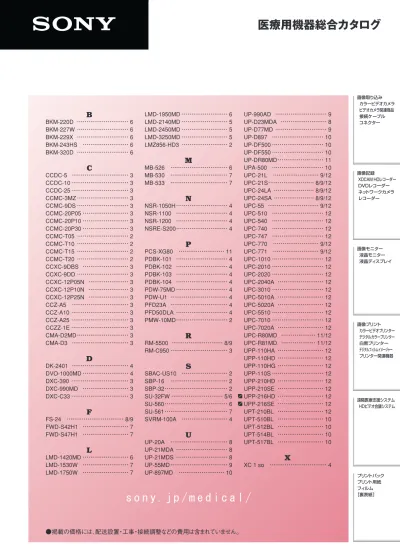

医療用機器総合カタログ

(1)

●掲載の価格には、配送設置・工事・接続調整などの費用は含まれていません。

画像取り込みカラービデオカメラビデオカメラ関連商品接続ケーブルコネクター画像記録 XDCAM HDレコーダー DVDレコーダーネットワークカメラレコーダー画像モニター液晶モニター液晶ディスプレイ画像プリントカラービデオプリンターデジタルカラープリンター白黒プリンターデジタルフィルムイメージャープリンター関連機器遠隔医療支援システム HDビデオ会議システムプリントパックプリント用紙フィルム［裏表紙］

B

BKM-220D ……… 6

BKM-227W ……… 6

BKM-229X ……… 6

BKM-243HS ……… 6

BKM-320D ……… 6

C

CCDC-5 ……… 3

CCDC-10 ……… 3

CCDC-25 ……… 3

CCMC-3MZ ……… 3

CCMC-9DS ……… 3

CCMC-20P05 ……… 3

CCMC-20P10 ……… 3

CCMC-20P30 ……… 3

CCMC-T05 ……… 2

CCMC-T10 ……… 2

CCMC-T15 ……… 2

CCMC-T20 ……… 2

CCXC-9DBS ……… 3

CCXC-9DD ……… 3

CCXC-12P05N ……… 3

CCXC-12P10N ……… 3

CCXC-12P25N ……… 3

CCZ-A5 ……… 3

CCZ-A10 ……… 3

CCZ-A25 ……… 3

CCZZ-1E ……… 3

CMA-D2MD ……… 3

CMA-D3 ……… 3

D

DK-2401 ……… 4

DVO-1000MD ……… 4

DXC-390 ……… 3

DXC-990MD ……… 3

DXC-C33 ……… 3

F

FS-24 ……… 8/9

FWD-S42H1 ……… 7

FWD-S47H1 ……… 7

L

LMD-1420MD ……… 6

LMD-1530W ……… 7

LMD-1750W ……… 7

LMD-1950MD ……… 6

LMD-2140MD ……… 5

LMD-2450MD ……… 5

LMD-3250MD ……… 5

LMZ856-HD3 ……… 2

M

MB-526 ……… 6

MB-530 ……… 7

MB-533 ……… 7

N

NSR-1050H ……… 4

NSR-1100 ……… 4

NSR-1200 ……… 4

NSRE-S200……… 4

P

PCS-XG80 ……… 11

PDBK-101 ……… 4

PDBK-102 ……… 4

PDBK-103 ……… 4

PDBK-104 ……… 4

PDW-75MD ……… 4

PDW-U1 ……… 4

PFD23A ……… 4

PFD50DLA ……… 4

PMW-10MD……… 2

R

RM-5500 ……… 8/9

RM-C950 ……… 3

S

SBAC-US10 ……… 2

SBP-16 ……… 2

SBP-32……… 2

SU-32FW ……… 5/6

SU-560 ……… 6

SU-561 ……… 7

SVRM-100A ……… 4

U

UP-20A ……… 8

UP-21MDA ……… 8

UP-21MDS ……… 8

UP-55MD ……… 9

UP-897MD ……… 10

UP-990AD ……… 9

UP-D23MDA ……… 8

UP-D77MD ……… 9

UP-D897 ……… 10

UP-DF500 ……… 10

UP-DF550 ……… 10

UP-DR80MD ……… 11

UPA-500 ……… 10

UPC-21L ……… 9/12

UPC-21S……… 8/9/12

UPC-24LA ……… 8/9/12

UPC-24SA ……… 8/9/12

UPC-55 ……… 9/12

UPC-510 ……… 12

UPC-540 ……… 12

UPC-740 ……… 12

UPC-747 ……… 12

UPC-770 ……… 9/12

UPC-771 ……… 9/12

UPC-1010 ……… 12

UPC-2010 ……… 12

UPC-2020 ……… 12

UPC-2040A ……… 12

UPC-3010 ……… 12

UPC-5010A ……… 12

UPC-5020A ……… 12

UPC-5510 ……… 12

UPC-7010 ……… 12

UPC-7020A ……… 12

UPC-R80MD ……… 11/12

UPC-R81MD ……… 11/12

UPP-110HA ……… 12

UPP-110HD ……… 12

UPP-110HG ……… 12

UPP-110S ……… 12

UPP-210HD ……… 12

UPP-210SE ……… 12

UPP-216HD ……… 12

UPP-216SE ……… 12

UPT-210BL ……… 12

UPT-510BL ……… 10

UPT-512BL ……… 10

UPT-514BL ……… 10

UPT-517BL ……… 10

X

XC 1 so ……… 4

J

_{医療用機器総合カタログ}

A A

(2)

2010.4

カタログ記載内容2009年8月現在

SM/DXSE-1 Printed in Japan. （84930580）R

ソニー株式会社

ソニービジネスソリューション株式会社

／〒108-0074 東京都港区高輪 4-10-18 ※特定市場向け商品などソニービジネスソリューションサイトに掲載していない商品もあります 掲載の業務用商品およびソリューションに関するお問い合わせは

業務用商品相談窓口

フリーダイヤル

0120-788-333

●携帯電話・PHS・一部のIP電話からは 0466-31-2588

●FAX 0120-333-389

●受付時間 9:00∼18:00

（土・日・祝日、および年末年始は除く） ●カタログ掲載商品の仕様および外観は、改良のため予告なく変更することがあります。●カタログと実際の商品の色とは印刷の関係で多少異なる場合があります。●オープン価格商品の価格は、販売店にお問い合わせください。●A:このマークの商品は、生産完了のため、品薄・品切れになる場合があります。販売店にお確かめのうえ、お選びください。●記載されている各社名および各商品名は、各社の商標または登録商標です。なお、本文中では、TM、Rマークは明記していません。

安全に関する注意商品を安全に使うため、使用前に必ず「取扱説明書」をよくお読みください。

品名型名希望小売価格税抜価格概要サブカートンマスターカートン A6（カラー／白黒） ■UP-20／21MD／D21MD／D23MD用 Sサイズカラープリントパック UPC-21S 12,075円 11,500円 240枚（80枚×3） − 6 Lサイズカラープリントパック UPC-21L 12,915円 12,300円 200枚（50枚×4） − 6 ■UP-20A／21MDA／D23MDA用 ラミネートカラープリントパック（Sサイズ） UPC-24SA 8,925円 8,500円 180枚（60枚×3） − 6 ラミネートカラープリントパック（Lサイズ） UPC-24LA 10,290円 9,800円 160枚（40枚×4） − 6 Sサイズカラープリントパック UPC-21S 12,075円 11,500円 240枚（80枚×3） − 6 Lサイズカラープリントパック UPC-21L 12,915円 12,300円 200枚（50枚×4） − 6 ■UP-21MDS用 Sサイズカラープリントパック UPC-21S 12,075円 11,500円 240枚（80枚×3） − 6 ■UP-2950MD／2900MD用 カラープリントパック UPC-2010 10,185円 9,700円 200枚、 130×88mmサイズ − 10 白黒プリントパック UPC-2020 9,765円 9,300円 200枚、 130×88mmサイズ − 10 ■UP-2300／D2550／D2600S用 カラープリントパック UPC-2010 10,185円 9,700円 200枚、 130×88mmサイズ − 10 白黒プリントパック UPC-2020 9,765円 9,300円 200枚、 130×88mmサイズ − 10 ラミネートカラープリントパック UPC-2040A 10,080円 9,600円 120枚、 A6サイズ − 10 ※UPC-2040A／2070の使用にあたっては、別売のペーパートレイ UPA-2002 希望小売価格5,250円（税抜価格5,000円）が必要です。 ■UP-1200／1200A／1800／1850用 カラープリントパック UPC-1010 8,820円 8,400円 100枚、 A6サイズ − 10 ■UP-3000／3030用 カラープリントパック UPC-3010 7,245円 6,900円 80枚、 A6サイズ 5 50 A5（カラー／白黒） ■UP-55MD用 カラープリントパック UPC-55 28,350円 27,000円 100枚×2、 178×152mmサイズ − 5 ■UP-50／D50用 カラープリントパック UPC-510 28,035円 26,700円 200枚、 A5サイズ − 5 ラミネートカラープリントパック UPC-540 15,855円 15,100円 100＋2枚、 A5サイズ − 5 ■UP-5500／D5500用 カラープリントパック UPC-5510 31,815円 30,300円 200枚、 A5サイズ − 5 ■UP-5000／5100／5150／5100A／5150A用 カラープリントパック UPC-5010A 20,475円 19,500円 100枚、 A5サイズ − 5 白黒プリントパック UPC-5020A 17,010円 16,200円 100枚、 A5サイズ − 5 A4（カラー／白黒） ■UP-D77MD用 セルフラミネーティングプリントバック UPC-770 18,900円 18,000円 72枚、 A4サイズ − 5 セルフラミネーティングプリントバック UPC-771 19,656円 18,720円 72枚、 216×280mm（レターサイズ） − 5 ■UP-D70／D70A／D70XR用 ラミネートカラープリントパック UPC-740 17,115円 16,300円 70＋2枚、 A4サイズ − 5 ラミネートカラープリントパック UPC-747 20,265円 19,300円 70＋2枚、 A4プラスサイズ − 5 ■UP-DR80MD用 ラミネートカラープリントパック（ロール紙） UPC-R80MD 18,690円 17,800円 100画面（50画面/1ロール×2）、A4サイズ − − ラミネートカラープリントパック（ロール紙） UPC-R81MD 18,690円 17,800円 100画面（50画面/1ロール×2）、レターサイズ − − 白黒（ロール紙／ブルーサーマルフィルム） ■UP-897MD／D897／895MD／D895用 白黒プリント用紙 UPP-110S 1,670円 1,590円 1巻、幅110mm、長さ20m 10 100 高濃度プリント用紙 UPP-110HD 2,520円 2,400円 1巻、幅110mm、長さ20m 10 100 光沢プリント用紙 UPP-110HG 2,667円 2,540円 1巻、幅110mm、長さ18m 10 100 ■UP-890MD／D890用 白黒プリント用紙 UPP-110S 1,670円 1,590円 1巻、幅110mm、長さ20m 10 100 高感度プリント用紙 UPP-110HA 2,667円 2,540円 1巻、幅110mm、長さ18m 10 100 高濃度プリント用紙 UPP-110HD 2,520円 2,400円 1巻、幅110mm、長さ20m 10 100 ■UP-990AD／980用 白黒プリント用紙 UPP-210SE 3,570円 3,400円 1巻、幅210mm、長さ25m 5 20 高濃度プリント用紙 UPP-210HD 5,565円 5,300円 1巻、幅210mm、長さ25m 5 20 ブルーサーマルフィルム UPT-210BL 6,930円 6,600円 1巻、幅210mm、長さ12.5m 5 20 ■UP-930用 白黒プリント用紙 UPP-210SE 3,570円 3,400円 1巻、幅210mm、長さ25m 5 20 高濃度プリント用紙 UPP-210HD 5,565円 5,300円 1巻、幅210mm、長さ25m 5 20 白黒プリント用紙 UPP-216SE 3,570円 3,400円 1巻、幅216mm、長さ25m（130画面分） 5 20 高濃度プリント用紙 UPP-216HD 5,565円 5,300円 1巻、幅216mm、長さ25m（130画面分） 5 20 ※ご注文はサブカートンまたはマスターカートン単位でお願いします。

Print Media

/

プリントパック・用紙、

フィルム

(3)

●有効画素数207万画素（1,920×1,080）の1/2型フルHD 3CMOSイメージ

センサーを搭載

●新光学設計により小型（約35×45×50mm）

、軽量（約90g）の1/2型Cマウ

ントカメラヘッドを実現

●SxS メモリーカードに長時間の動画（最大140分/枚）

と静止画の記録が可能

●映像反転、フラッシュ同期、スポット測光モードといった多様な撮影モード

を搭載

●撮影・収録されたクリップのPCでの視聴や、HDDへのコピーが可能なコンテ

ンツマネジメントソフトClipBrowserを同梱

●HD-SDI×2、DVI-D×1、

アナログコンポーネント×1、

アナログコンポジット×

1、Y/C×1のビデオ出力に加え、

リモート端子（RS-232C）

も装備

●アメリカ、

カナダ、

ヨーロッパENなど各国の安全規格を取得

EN.60601-1、EN.60601-1-2、IEC.60601-1、IEC.60601-1-2、UL.60601-1、CSA.C22.2.No.601.1

撮像素子：1/2型、CMOSイメージセンサー、RGB 3板式有効画素数：1,920（水平）×1,080（垂直）ドットレンズマウント：Cマウント感度：F10（代表値）（1080/60iのとき、89.9％反射、2,000ルクス）最低被写体照度：0.14ルクス（F2.2、＋21dB、64フレーム蓄積）映像SN比：54dB（Y）（代表値）水平解像度：1,000TV本以上（HD SDI、HQ1080のとき）ゲイン：0∼21dB、AGC シャッター速度：1/60∼1/16,000秒（Countryの設定がPAL）または 1/60∼1/20,000秒（Countryの設定がNTSC）スローシャッター：2∼8フレーム、高感度スローシャッター…16、32、64フレーム記録フォーマットビデオ：HQモード…MPEG-2 MP@HL、35Mbps/VBR 1920×1080/59.94i、50i SPモード…MPEG-2 MP@H-14、25Mbps/CBR 1440×1080/59.94i、50i オーディオ：HQモード…LPCM（16ビット、48kHz、2チャンネル）記録時間（SxSメモリーカード〈別売〉使用時） SPモード：SBP-16…約70分、SBP-32…約140分 HQモード：SBP-16…約50分、SBP-32…約100分カードスロット：形状…Express Card34、スロット数…2 入力端子 MIC ：ステレオミニジャック EXT SYNC IN ：BNC 出力端子 VIDEO OUT ：BNC、1.0Vp-p、75Ω、不平衡 S-VIDEO OUT ：ミニDIN4ピン

Y、PbPr OUT ：D-sub 15ピン

HD SDI OUT 1、2 ：BNC、SMPTE-292M規格準拠 DVI-D OUT ：DVI 19ピン

入出力端子 CAMERA ：角型36ピン FS／TRIG ：ステレオミニジャック REMOTE ：D-sub 9ピン、RS-232C準拠等電位端子：装備電源：AC100∼240V、50/60Hz 消費電流：0.60∼0.36A（記録時）外形寸法（幅×高さ×奥行）：カメラヘッド…約35×45×50mm（突起部含まず）カメラコントロールユニット…約200×88×240mm（突起部含まず）質量：カメラヘッド…約90g、カメラコントロールユニット…約2.8kg

For Image Capture

/

画像取り込み

カ

ラ

ー

ビ

デ

オ

カ

メ

ラ

3CMOS HDカラービデオカメラ

PMW-10MD

希望小売価格

1,764,000

円（税抜価格

1,680,000

円）接続ケーブル

CCMC-T05

SBP-32

（32GB）オープン価格

SBP-16

（16GB）オープン価格 3CMOSカラービデオカメラ用ズームレンズ

LMZ856-HD3

希望小売価格

472,500

円（税抜価格

450,000

円）〈興和株式会社製〉 ●フルハイビジョンHDTV対応高性能Cマウント型ズームレンズ焦点距離：8∼56mm 最大口径比：1:2.0 画角（水平×垂直）：ワイド端…48.0×27.2度、テレ端…3.2×1.6度外形寸法（幅×高さ×奥行）：約87×80×200.5mm 質量：約1,100g SxSメモリーカードUSBリーダーライター

SBAC-US10

希望小売価格

31,500

円（税抜価格

30,000

円） ●SxSメモリーカードをパソコンにUSB経由で接続するリーダーライター電源：DC12V（付属ACアダプター）消費電力：3.5W 外形寸法（幅×高さ×奥行）：約104.5×30×132mm（突起部含む）質量：約200g

手術顕微鏡、

術野カメラなどへの取り付けに適した3CMOS フルHDカラービデオカメラ

※写真の接続ケーブルは別売です。エスバイエス ※写真はSBP-32です。

(4)

3CCDカラービデオカメラ

DXC-990MD

希望小売価格

577,500

円（税抜価格

550,000

円）

●高性能ExwaveHADセンサー・1/2型CCDを搭載。手術顕微鏡、生物顕微

鏡などへの取り付けに適した小型・軽量3CCDカメラ

撮像素子：1/2型インターライン転送方式ExwaveHAD CCD、3板式有効画素数：768（水平）×494（垂直）撮像面積：6.4mm×4.8mm レンズマウント：1/2型バヨネットマウント走査方式：525本、2:1インターレース走査周波数：水平…15.734kHz、垂直…59.94Hz 水平解像度：850TV本感度：2,000ルクス（F11）最低被写体照度：1ルクス（F1.4、ゲインHYPERにて） SN比：63dB ゲイン：STEP、AGC（0∼24dB）、HYPER 切り換えシャッタースピード：0.5∼1/100,000秒、電源電圧：DC10.5∼15.0V（別売CMA-D2MD／D3より供給）消費電力：約8W 外形寸法（幅×高さ×奥行）：約70×72×123.5mm（最大突起部を除く）質量：約630g オプションカメラアダプター CMA-D2MD 希望小売価格36,750円（税抜価格35,000円） 接続ケーブル（5m） CCXC-12P05N 希望小売価格16,800円（税抜価格16,000円）

3CCDカラービデオカメラ

DXC-390

希望小売価格

388,500

円（税抜価格

370,000

円）

●Exwave HADカメラ●新開発のDSPを搭載●水平解像度800本、映像SN

比62dBの高画質を確保し、顕微鏡用途に好適●細胞などの一部を強調するパ

ーシャルエンハンス、測光エリアを任意に設定できるAE機能、

ダイナラチュード機

能などを装備●機器への装着に便利なコンパクト設計

撮像素子：1/3型インターライン転送方式Exwave HAD CCD、3板式総画素数：42万画素有効画素数：768（水平）×494（垂直）、約37万8千画素レンズマウント：Cマウント水平解像度：800TV本感度：2,000ルクス（F8.0）最低被写体照度：4ルクス（F2.0、Hyper） SN比：62dB（標準値）ゲイン：AGC、0dB∼＋24dB（Hyper30dB）シャッタースピード：1/100、1/125、1/250、1/500、1/1,000、1/2,000、1/4,000、 1/10,000秒、1/100,000秒電源電圧：DC10.5∼15.0V 消費電力：7.6W 外形寸法（幅×高さ×奥行）：約56×50×128mm 質量：約370g オプション カメラアダプター CMA-D2MD 希望小売価格36,750円（税抜価格35,000円） カメラアダプター CMA-D3 希望小売価格102,900円（税抜価格98,000円）

3CCDカラービデオカメラ

DXC-C33

希望小売価格

787,500

円（税抜価格

750,000

円）

●SD規格●小型・軽量48gの3CCDカメラヘッドと、

カメラコントロールユニット

を分離した、高画質2ピースビデオカメラ●DVCAMフォーマット準拠のDVアウト

を装備●最大256フレームのフレームメモリー搭載。約8秒までの長時間露光モ

ードを装備

撮像素子：1/3型CCD、3板式有効画素数：768（水平）×494（垂直）ドット信号方式：NTSC 水平解像度：850TV本レンズマウント：Cマウント感度：2,000ルクス（F8.0、3,200K）最低被写体照度：4ルクス（F2、GAIN HYPER）映像SN比：62dB（代表値）レンズ調整：マニュアルアイリス出力信号：コンポジット、Y/C、RGB、DV 電源：AC100V、50/60Hz 消費電力：最大18W 外形寸法（幅×高さ×奥行）：カメラ部…約32×38×40mm ：カメラコントロール部…約200×88×247mm 質量：カメラ部…約48g、カメラコントロール部…約2.5kg

3 For Image Capture

/

画像取り込み

カ

ラ

ー

ビ

デ

オ

カ

メ

ラ

ビ

デ

オ

カ

メ

ラ

関

連

商

品

リモートコントロールユニット

RM-C950

希望小売価格

63,000

円（税抜価格

60,000

円） ●DXC-970MD／990MD／390用のリモートコントロールユニット●カメラのコントロール機能のすべてを制御可能●画像蓄積動作時、蓄積時間（フレーム数）だけを画面表示し、蓄積時間の変更も可能●ビデオプリンター接続時、プリントアウト指令が可能●ケーブル長3m 制御信号：RS-232C（8ピンミニDIN）外形寸法（幅×高さ×奥行）：約212×41×132mm 質量：約400g（本体）カメラアダプター

CMA-D2MD

希望小売価格

36,750

円（税抜価格

35,000

円） ●ビデオカメラDXC-200A／390／970MD／ 990MDをAC電源で動作させるアダプター ●各種信号の入／出力が可能出力電圧：12V 電源：AC100V 消費電力：23W 外形寸法（幅×高さ×奥行）：約210×44×200mm 質量：約1.1kg 型名 CCMC-20P05 CCMC-20P10 CCMC-20P30 CCXC-12P05N CCXC-12P10N CCXC-12P25N CCZ-A5 CCZ-A10 CCZ-A25 CCDC-5 CCDC-10 CCDC-25 CCXC-9DD CCXC-9DBS CCMC-9DS CCMC-3MZ CCZZ-1E 仕様 DXC-C33用（20ピン-20ピン） DXC-990MD←→CMA-D2MD用（12ピン-12ピン） DXC-390用（26ピン-26ピン） DXC-990MD、DXC-390の電源ケーブル（12ピン-4ピン） RGB、YPbPr、VBS、Y/C（D-sub 9ピン-D-sub 9ピン） RGB、YPbPr、VBS（D-sub 9ピン-5BNC） RGB、YPbPr、Y/C（D-sub 9ピン-4BNC、4ピンミニ） DXC-990MD、DXC-390用CCZ変換ケーブルコネクター CCZケーブル延長用税抜価格 83,000円 110,000円 200,000円 16,000円 25,000円 40,000円 40,000円 53,000円 92,000円 5,000円 6,500円 10,000円 15,000円 15,000円 15,000円 35,000円 10,000円希望小売価格 87,150円 115,500円 210,000円 16,800円 26,250円 42,000円 42,000円 55,650円 96,600円 5,250円 6,825円 10,500円 15,750円 15,750円 15,750円 36,750円 10,500円長さ 5m 10m 30m 5m 10m 25m 5m 10m 25m 5m 10m 25m 5m 5m 5m 3m −

■接続ケーブル／コネクター

品名接続ケーブル ※写真の接続ケーブルは別売です。

(5)

For Image Recording

/

画像記録

ＸＤＣＡＭＨＤレコーダー

Ｄ

Ｖ

Ｄ

レ

コ

ー

ダ

ー

ネットワークカメラレコーダー XDCAMドライブ

PDW-U1

希望小売価格

399,000

円（税抜価格

380,000

円）小型で軽量。パソコンで再生可能なXDCAM ドライブ。1層ディスク（23.3GB）、2層ディスク（50GB）に対応入出力端子：USB端子（Hi-Speed USB対応）電源：DC12V（ACアダプター付属）消費電力：10W 外形寸法（幅×高さ×奥行）：約59×164×226mm 質量：約1.4kg マルチフォーマットコンバーター〈株式会社デジタルアーツ製〉

XC 1 so

希望小売価格

420,000

円（税抜価格

400,000

円）映像入力：RGB／コンポーネント、HD／ SD-SDI、DVI-D、コンポジット映像出力：RGB／コンポーネント、HD／ SD-SDI、DVI-D、コンポジット電源：AC90∼240V、50/60Hz 消費電力：20W 外形寸法（幅×高さ×奥行）：約218×50×242mm 質量：約2.0kg

XDCAM HDレコーダー

PDW-75MD

オープン価格

●MPEG HDコーデックを採用し、高画質・高音質を実現●主要各国のメディカ

ル安全規格を取得●多彩なインターフェースに対応●用途に応じ、記録モードの

選択が可能。2層ディスクにも対応し、HDでも最長265分の長時間記録が可能

●プロキシAVデータの記録が可能●ディスクならではの再生／検索機能を装備

●カラー液晶ディスプレイ搭載●Proxy Browsing Software PDZ-1を同梱

記録フォーマット ビデオ：MPEG HD HQ…35Mbps／SP…25Mbps／LP…18Mbps オーディオ：MPEG HD…16ビット/48kHz、4／2ch 記録・再生時間（PFD50DLA使用時） MPEG HD ：HQ…150分以上、SP…約200分、LP…265分以上（いずれもオーディオ2ch時） DVCAM ：85分（再生のみ）デジタルビデオ入力：HD-SDI…BNC×1、SMPTE-292M準拠デジタルビデオ出力：HD-SDI…BNC×2、SMPTE-292M準拠 SD-SDI…BNC×1、SMPTE-259M準拠 i.LINK（DVストリーム）…6ピン×1、IEEE1394準拠アナログビデオ入力：REF VIDEO…BNC×2（ループスルー）アナログビデオ出力：COMPOSITE…BNC×1、ピンジャック×1 デジタルオーディオ入出力：AES/EBU…BNC×各2（1／2ch、3／4ch）アナログオーディオ入出力：AUDIO 1／3、2／4…XLRタイプ3ピン×各2 タイムコード入出力：BNC×各1、SMPTEタイムコード電源／消費電力：AC100V、50/60Hz／70W 外形寸法（幅×高さ×奥行）：約307×100×411mm（最大突起含まず）質量：約7.2kg

●パーソナルコンピューターと親和性の高い、高画質メディカルDVDレコーダー

●DVD＋RWに対応●MPEG-2圧縮による高画質記録●患者情報等ユーザ

ーデータの記録・呼出・編集が可能●RS-232CおよびUSB2.0による外部コン

トロールが可能●コンパクト設計。検査装置などへの組み込みに便利

記録／再生フォーマット：DVD＋VRフォーマット信号方式：NTSC／PALカラー方式（メニューで選択）アナログ映像入力：VIDEO IN…BNC×1（ループスルー出力付き） S映像IN…4ピンミニDIN×1（ループスルー出力付き）アナログ映像出力：VIDEO OUT…BNC×1 S映像OUT…4ピンミニDIN×1 アナログ音声入力：AUDIO IN L/R…ピンジャック×各1 アナログ音声出力：AUDIO OUT L/R…ピンジャック×各1 MONITOR AUDIO…ピンジャック×1 デジタル信号：DV IN（i.LINK）…6ピン電源：AC100∼240V、50/60Hz 消費電力：約35W 外形寸法（幅×高さ×奥行）：約212×128.5×382mm（最大突起部含む）質量：約6kg オプション リモートコントロールユニット SVRM-100A 希望小売価格36,750円（税抜価格35,000円） ※DVO-1000MDにはソニー製のDVD＋RW記録メディアをお使いください。

●大容量HDDを搭載したネットワークカメラレコーダーと拡張ストレージユニット

●フルHD解像度で映像の蓄積と集中管理が可能●NSR-1050Hは、16chの

アナログ入力インターフェースを標準装備し、

ネットワークカメラに加えアナログカ

4,200

円（税抜価格

4,000

円）

DVDレコーダー

(6)

5 For Image Monitoring

/

画像モニター

液

晶

モ

ニ

タ

ー

21.1型液晶モニター

LMD-2140MD

オープン価格

●アメリカ、

カナダ、

ヨーロッパの医療用安全規格を取得

●高解像度LCDパネル採用に加え、高輝度・広視野角技術を投入

●NTSC、PALの2つのカラー方式に対応

●1,024×768ドット

（XGA）モニター

●アナログRGB信号およびコンピューター信号に対応したスキャンコンバータ

ー内蔵

●720p、1080iなどの各種DTVフォーマットに対応した自動切り換えマルチフ

ォーマット

●適切な画面サイズに自動調整するAPA（Auto Pixel Alignment）機能

24型液晶モニター

LMD-2450MD

オープン価格

●アメリカ、

カナダ、

ヨーロッパの医療用安全規格を取得

●高解像度LCDパネル採用に加え、高輝度・広視野角技術を投入

●NTSC、PALの2つのカラー方式に対応

●1,920×1,200ドット

（WUXGA）モニター

●RGB／コンポーネント信号（480/60i、575/50i）時に700TV本以上の高解

像度を実現

●滑らかな階調表現と劣化の少ない画像を実現するフルデジタル10ビット信

号処理回路

●アナログRGB入力信号対応。HDSDI／4:2:2 SDI

2入力アダプターBKM-243HSを標準搭載

※写真は別売のモニタースタンドSU-560を装着した状態です。 ※写真は別売のモニタースタンドSU-560を装着した状態です。ディスプレイスタンド

SU-32FW

オープン価格

アメリカ、

ヨーロッパの医療用安全規格を取得。32型フルHD液晶パネル搭載の高画質液晶モニター

32型液晶モニター

LMD-3250MD

希望小売価格

892,500

円（税抜価格

850,000

円）

●アメリカ、

ヨーロッパの医療用の安全規格を取得

アメリカUL60601-1、

ヨーロッパEN 60601-1、CB IEC60601-1+IEC60950-1

の安全規格を取得したモニターです。また、消毒用エタノールなどでの汚れの拭

き取りも可能となっており、医療現場での使用を考慮した設計を行っています。

●10ビットドライバーを搭載した、32型フルHD液晶パネルを採用

32型の高輝度、広視野角のフルHD（1,920×1,080ドット）液晶パネルを採

用することで、

さまざまな照明環境や使用形態でお使いいただけます。また、色

再現範囲の広いカラーフィルターや高速に反応する液晶材料を採用したこと

により、

ビデオ信号の動画像もより鮮明に再現することができます。さらに、高

周波で信号サンプリングすることで、RGBまたはコンポーネント信号（480/60i、

575/50i）時に700TV本以上の高解像度を実現。毛細血管や神経など、小

型モニターでは判断の難しい画像も鮮明に再現することができます。

●フルデジタル10ビット信号処理回路を搭載

デジタル信号はもちろんのこと、

アナログ信号も入力直後にデジタル変換し、

すべての信号処理が10ビットのフルデジタル回路で行われます。これにより滑

らかな階調表現で劣化の少ない画像を実現しています。

●画像反転機能（左右反転）搭載

内視鏡手術において利用される、画像反転機能（左右反転）

を標準で搭載

しました。

●DVI-D（デジタル）入力信号対応

スキャンコンバーターを内蔵し、DVI入力端子に入力されたVGA、SVGA、

XGA、SXGA、WUXGAのデジタルコンピューター信号を表示することができ

ます。なお、DVI入力でSXGA信号を使用するときは3m以内のケーブルをご

使用ください。

●アナログRGB入力信号対応

スキャンコンバーターを内蔵し、HD15入力端子に入力されたVGA、SVGA、

XGA、SXGAのアナログRGB信号を表示することができます。

●ビデオ信号用オプションスロット構造

HD-SDI/4:2:2 SDI2入力アダプターBKM-243HSを1枚標準装備しています。

さらに別売の入力アダプターを1枚搭載することが可能で、

コンポジット、Y/C、

コンポーネント、

アナログRGBまたはSDI（シリアルデジタルインターフェース）

を各アダプターの入力数に応じて入力することができます。

●外付けDC24V電源供給

外付けDC電源供給の採用により、無影灯などと同一アームにモニターを取り

付けた場合、低電圧DC24Vで給電することができ、

アーム内部への通線を可

能としました。

（DC給電で最大30mまで延長が可能）

※主な仕様は6ページをご覧ください。

アメリカ、

カナダ、

ヨーロッパの医療用安全規格を取得した液晶モニター。14型から24型までラインアップ

(7)

For Image Monitoring

/

画像モニター

液

晶

モ

ニ

タ

ー

LCDパネル視野角（コントラスト比10:1以上の場合）解像度コンポジット入力 S映像入力 RGB／コンポーネント入力 HD15入力 DVI入力電源消費電力最大外形寸法（幅×高さ×奥行）質量

LMD-1420MD

アモルファスシリコンTFTアクティブマトリクス上／下／左／右…各約85度 640×480ドット（VGA） BNC×2（ループスルー出力付き） 4ピンミニDIN×1（ループスルー出力付き） BNC×3（ループスルー出力付き） − − AC100∼240V、 50/60Hz 最大約51W 約343×354×264mm （最大突起部含まず）約6.8kg

LMD-1950MD

上／下／左／右…各約89度 1,280×1,024ドット（SXGA） BNC×1（ループスルー出力付き） HD D-sub 15ピン×1 DVI-D端子×1 AC100∼240V、 50/60Hz （付属ACアダプター使用）最大約66W （BKM-229X×2装着時）約442×403×118mm （本体のみ）約8.9kg（本体のみ）

LMD-2140MD

上／下／左／右…各約85度 1,024×768ドット（XGA） AC100∼240V、 50/60Hz 最大約100W （BKM-255DV×2装着時）約505×444×119mm （本体のみ）約9.3kg（本体のみ）

LMD-2450MD

上／下／左／右…各約89度 1,920×1,200ドット（WUXGA） AC100∼240V、 50/60Hz （付属ACアダプター使用）最大約115W （BKM-229X×2装着時）約602.4×386.2×110mm （最大）約8.5kg （標準装備のBKM-243HS装着時）＊

LMD-3250MD

上／下／左／右…各約89度 1,920×1,080ドット AC100∼240V、 50/60Hz （付属ACアダプター使用）最大約136W （BKM-229X×2装着時）約783×479.2×124.3mm （最大）約13.3kg （標準装備のBKM-243HS装着時）

■液晶モニターの主な仕様

品名 4：2：2 SDI 2入力アダプター NTSC／PAL入力アダプターアナログコンポーネント入力アダプター HDSDI/4:2:2 SDI2入力アダプター 4：2：2 SDI入力アダプターディスプレイスタンドモニタースタンドマウンティングブウラケット型名 BKM-220D BKM-227W BKM-229X BKM-243HS BKM-320D SU-32FW SU-560 MB-526 希望小売価格 47,250円 44,100円 42,000円 155,400円 36,750円オープン価格 42,000円 21,000円税抜価格 45,000円 42,000円 40,000円 148,000円 35,000円オープン価格 40,000円 20,000円 LMD-1420MD ● ● LMD-1950MD ● ● ● ● ● LMD-2140MD ● ● ● ● ● LMD-3250MD ● ● ● 1枚標準装備 ● LMD-2450MD ● ● ● 1枚標準装備 ●

■オプション対応表

＊シリアル3001086番以降（シリアル3001085番までは約10.0kg）

14型液晶モニター

LMD-1420MD

希望小売価格

198,450

円（税抜価格

189,000

円）

●アメリカ、

カナダ、

ヨーロッパの医療用安全規格を取得

●高解像度LCDパネル採用に加え、高輝度・広視野角技術を投入

●NTSC、PALの2つのカラー方式に対応

●640×480ドット

（VGA）モニター

●チルト機能付きモニタースタンドを標準装備。19インチラックマウント使用も

可能

●別売のSDI入力アダプターBKM-320D装着によりSDI信号の入力が可能

●信号処理による映像の遅れを短くするため映像ディレイ最小モードを装備

19型液晶モニター

LMD-1950MD

希望小売価格

441,000

円（税抜価格

420,000

円）

●アメリカ、

カナダ、

ヨーロッパの医療用安全規格を取得

●高解像度LCDパネル採用に加え、高輝度・広視野角技術を投入

●NTSC、PALの2つのカラー方式に対応

●1,280×1,024ドット

（SXGA）モニター

●放熱孔をなくした筐体設計。破損の原因となる血液、薬液、

ほこりの機内へ

の進入を防止

●RGB／コンポーネント信号（480/60i、575/50i）時に700TV本以上の高解

像度を実現

●滑らかな階調表現と劣化の少ない画像を実現するフルデジタル10ビット信

号処理回路

※写真は別売のモニタースタンドSU-560を装着した状態です。

(8)

7 For Image Monitoring

/

画像モニター

手術室やカンファレンスルームでの画像参照に適した、

フィルムレス時代の大型フルHD液晶ディスプレイ

液

晶

モ

ニ

タ

ー

フ

ル

Ｈ

Ｄ

液

晶

デ

ィ

ス

プ

レ

イ

15型液晶モニター

LMD-1530W

希望小売価格

139,650

円（税抜価格

133,000

円）

●信号を忠実に再現する15型の高性能液晶パネルを搭載した業務用モニター

●HDMI入力に対応●HDMI、

コンポジット、Y/C、RGB/コンポーネントの各種

信号入力に対応●信号システムは480/60i、1080/24p、1080/60iなどのマル

チフォーマットに対応●モノラルスピーカー搭載●VESAマウント対応（100mm

ピッチ）●ラックマウント対応（MB-533〈別売〉を使用）

LCDパネル：アモルファスシリコンTFTアクティブマトリクス視野角（代表値）：上／下／左／右…各88度（代表値）解像度：1,280ドット×768ラインコンポジット入力：BNC×1（ループスルー出力付き） S映像入力：4ピンミニDIN×1（ループスルー出力付き） RGB／コンポーネント入力：BNC×3（ループスルー出力付き） HDMI入力端子：HDMI×1 電源：AC100∼240V（50/60Hz）消費電力：最大約40W（0.6∼0.4A）最大外形寸法（幅／高さ／奥行）：約372×336×264mm 質量：約5.9kg オプションマウンティングブラケット MB-533希望小売価格26,250円（税抜価格25,000円）

17型マルチフォーマット液晶モニター

LMD-1750W

希望小売価格

304,500

円（税抜価格

290,000

円）

●黒の再現性に優れ、広視野角の17型WXGA高精細液晶パネル●CRTの色再現性を

追求した“ChromaTRU”

（クロマトゥルー）搭載●アナログRGB／コンポーネント、コンポ

ジット、Y/Cビデオ入力と、DVI／HD15入力端子によるPC信号に対応●2画面機能、ブ

ルーオンリー、白黒表示モード●VESAマウント（100mm／75mmピッチ）、ラックマウント

対応（MB-530〈別売〉を使用）●外部リモート、DC12V駆動●ステレオスピーカー内蔵

LCDパネル：アモルファスシリコンTFTアクティブマトリクス視野角（代表値）：上／下／左／右…各85度、コントラスト比10:1以上解像度：1,280ドット×768ラインコンポジット入力：BNC×1（ループスルー出力付き） S映像入力：4ピンミニDIN×1（ループスルー出力付き） RGB／コンポーネント入力：BNC×3（ループスルー出力付き） HD15入力端子：D-sub 15ピン×1 DVI入力端子：DVI-D端子×1 電源：AC100∼240V（50/60Hz）、DC12V 消費電力：最大約70W（BKM-229X ×2装着時）最大外形寸法（幅／高さ／奥行）：約439.5×284.0×105.0mm 質量：約6.0kg（入力アダプター未装着時）オプションマウンティングブラケット MB-530 希望小売価格26,250円（税抜価格25,000円）モニタースタンド SU-561 希望小売価格22,050円（税抜価格21,000円）

47V型フルHD液晶ディスプレイ

FWD-S47H1

オープン価格

42V型フルHD液晶ディスプレイ

FWD-S42H1

オープン価格 FWD-S42H1 FWD-S47H1

●医療用におけるデジタル画像と通信（DICOM）規格のグレースケール標準

関数（GSDF）に基づいたガンマ設定が可能。X線、CT、MRIなどの医療画

像参照用ディスプレイとして好適

●高精細な映像表現を実現する、

フルHD（1,920×1,080ドット）液晶パネルを

搭載。高輝度（700cd/m

2＊

）

、広視野角（水平／垂直方向178度

＊

）により、

鮮明で視認性の高い映像を再現。タテ向き設置も可能

●幅19mmのスリムベゼルを採用。設置空間と調和して、大画面による精細

な画像表示が可能

●高解像度、高輝度パネルながら、液晶材料、

フィルムなどの光学設計を最適

化することで低消費電力を実現

●必要時のみ冷却ファンを動作させ、定常時にはファンノイズが発生しない

静音設計

●LAN・WAN・インターネットのWeb画面（IE 6.0以降）

からディスプレイのコント

ロール（電源、入力切り換え、画面調整など）が可能なネットワーク機能を装備

●液晶ディスプレイパネルを含む本体の保証期間を「2年間または累積通電時

間15,000時間の早い方」に設定

＊パネルの仕様数値です。製品としての性能を保証するものではありません。パネル方式：アモルファスシリコンTFTアクティブマトリクス画素数（水平×垂直）：1,920×1,080ドット有効表示寸法（水平×垂直）：FWD-S47H1…約1,040×585mm FWD-S42H1…約930×523mm 映像入力端子（音声対応） RGB／COMPONENT IN：高密度D-sub 15ピン（凹）×1（アクティブスルー出力付き） DVI IN ：DVI-D（DVI規格1.0準拠、凹）×1 S VIDEO IN ：ミニDIN 4ピン×1 VIDEO IN ：BNC×1（ループスルー出力付き）電源：AC100∼240V、50/60Hz 消費電力（標準）：FWD-S47H1…約240W、FWD-S42H1…約210W 外形寸法（幅×高さ×奥行）：FWD-S47H1…約1,082×627×129mm FWD-S42H1…約973×566×125mm 質量：FWD-S47H1…約30.5kg FWD-S42H1…約25.5kg

(9)

For Image Printing

/

画像プリント

カラービデオプリンター

UP-20A

希望小売価格

207,900

円（税抜価格

198,000

円）

●ラミネートメディアにも対応した、高解像度カラービデオプリンター●横幅

212mmのコンパクト設計●高精度画像処理ICおよび高速プリントメカニズム

搭載●イージーカラーアジャスト機能を搭載し、

カラーバランス調整が容易●プ

リントメディアの装着が簡単

プリント方式：昇華熱転写型プリント用紙サイズ：Sサイズ…100×90mm、Lサイズ…144×100mm 印画サイズ：Sサイズ…最大95.8×72.4mm、Lサイズ…126.9×91.5mm プリント画素数：Sサイズ…1,524×976ドット、Lサイズ…2,032×1,452ドット解像度／階調：約403dpi／各色256階調（Y.M.C）画面分割：1、2、4画面フレームメモリー：4フレームプリント時間（高速時）：Sサイズ…約16秒、ラミネートSサイズ…約24秒 Lサイズ…約25秒、ラミネートLサイズ…約35秒入／出力：コンポジットビデオ…BNC、S映像…4ピンミニDIN コントロール端子：REMOTE 1…RM-5500用、REMOTE 2…RM-91、FS-24用 RS-232C…コンピューターコントロール用（D-sub 25ピン、凹）電源／消費電流：AC100V、50/60Hz／約1.8A 外形寸法（幅×高さ×奥行）：約212×125×395mm、、給紙トレー装着時…約212×125×426mm 質量：約6.5kg（本体のみ）

安全規格：JIS T 0601-1（安全）、JIS T 0601-1-2（EMC）オプション ラミネートカラープリントパック（Sサイズ）UPC-24SA 希望小売価格8,925円（税抜価格8,500円） ラミネートカラープリントパック（Lサイズ）UPC-24LA 希望小売価格10,290円（税抜価格9,800円）

カラービデオプリンター

UP-21MDS

（Sサイズ専用）希望小売価格

281,400

円（税抜価格

268,000

円）

●本体幅212ミリと大幅な小型化を実現●Sサイズ用紙約16秒の高速プリント

が可能（本機は、UPC-21Sのみ使用可能です）●403dpiの解像度を実現

●イージーカラーアジャスト機能を搭載●北米欧州の医用安全規格（UL

2601-1、CSA C22.2 No.601.1、EN 60 601-1）準拠

プリント方式：昇華熱転写型プリント用紙サイズ：100×90mm 印画サイズ（最大）：95.8×72.4mm 解像度／階調：約403dpi／各色256階調（Y.M.C）プリント時間：約16秒/枚（高速印画モード）画面分割：1、2、4画面フレームメモリー：4フレーム入／出力：コンポジットビデオ…BNC、S映像…4ピンミニDIN、アナログRGB…BNC×4 電源／消費電流：AC100V、50/60Hz／約1.8A 外形寸法（幅×高さ×奥行）：約212×125×395mm 質量：約6.5kg（本体のみ）オプション ワイヤード/ワイヤレスリモコン RM-5500 希望小売価格5,250円（税抜価格5,000円）フットスイッチ FS-24 希望小売価格7,875円（税抜価格7,500円） Sサイズカラープリントパック UPC-21S 希望小売価格12,075円（税抜価格11,500円）

デジタルカラープリンター

UP-D23MDA

希望小売価格

312,900

円（税抜価格

298,000

円）

●高速なUSB 2.0に対応●長期保存性に優れるラミネートメディアに対応●検

査装置への組み込みなどが容易なハーフラックサイズ（幅212mm）のコンパクト

設計●ラミネート処理を含め1枚あたりSサイズ約24秒、Lサイズ約35秒の高速プ

リント●403dpi、Y/M/C各色256階調の昇華熱転写方式による高画質プリント

プリント方式：昇華熱転写型プリント用紙サイズ：Sサイズ…100×90mm、Lサイズ…144×100mm ペーパーキャパシティー：Sサイズ…60枚（UPC-24SA使用時）、Lサイズ…40枚（UPC-24LA使用時）解像度／階調数：約403dpi／各色256階調（Y.M.C）プリント時間＊ _{：Sサイズ…約24秒/枚（高速印画モード時）}_{、約37秒（ノーマルモード時）} Lサイズ…約35秒/枚（高速印画モード時）、約55秒（ノーマルモード時）フレームメモリー：18MB（最大2画面分）

入力：USB Specification Revision 2.0 対応OS ：Microsoft Windows 2000／XP 電源／消費電流：AC100V、50/60Hz／約1.8A

外形寸法（幅×高さ×奥行）：約212×125×395mm、給紙トレー装着時…約212×125×426mm 質量：約6.5kg（本体のみ）

安全規格：JIS T 0601-1（安全）、JIS T 0601-1-2（EMC）＊ラミネートカラープリントパック使用時オプション ラミネートカラープリントパック（Sサイズ）UPC-24SA 希望小売価格8,925円（税抜価格8,500円） ラミネートカラープリントパック（Lサイズ）UPC-24LA 希望小売価格10,290円（税抜価格9,800円）

カラービデオプリンター

UP-21MDA

希望小売価格

333,900

円（税抜価格

318,000

円）

●長期保存性に優れるラミネートメディアに対応●検査装置への組み込みなど

が容易なハーフラックサイズ（幅212mm）のコンパクト設計●ラミネート処理を含

め1枚あたりSサイズ約24秒、Lサイズ約35秒の高速プリント●403dpi、Y/M/C

各色256階調の昇華熱転写方式による高画質プリント

プリント方式：昇華熱転写型プリント用紙サイズ：Sサイズ…100×90mm、Lサイズ…144×100mm ペーパーキャパシティー：Sサイズ…60枚（UPC-24SA使用時）、Lサイズ…40枚（UPC-24LA使用時）解像度／階調数：約403dpi／各色256階調（Y.M.C）プリント時間＊ _{：Sサイズ…約24秒/枚（高速印画モード時）}_{、約34秒（ノーマルモード時）} Lサイズ…約35秒/枚（高速印画モード時）、約54秒（ノーマルモード時）画面分割：1、2、4画面フレームメモリー：4フレーム入／出力：コンポジットビデオ…BNC、S映像…4ピンミニDIN、アナログRGB…BNC×4 コントロール端子：REMOTE 1…RM-5500用、REMOTE 2…RM-91、FS-24用 RS-232C…コンピューターコントロール用（D-sub 25ピン、凹）電源／消費電流：AC100V、50/60Hz／約1.8A 外形寸法（幅×高さ×奥行）：約212×125×395mm、給紙トレー装着時…約212×125×426mm 質量：約6.5kg（本体のみ）

安全規格：JIS T 0601-1（安全）、JIS T 0601-1-2（EMC）＊ラミネートカラープリントパック使用時オプション ラミネートカラープリントパック（Sサイズ）UPC-24SA 希望小売価格8,925円（税抜価格8,500円） ラミネートカラープリントパック（Lサイズ）UPC-24LA 希望小売価格10,290円（税抜価格9,800円）

※デジタルプリンターに関しては、右記のアドレスで最新のドライバーソフトを提供しています。

www.sony.co.jp/DP-driver/

カ

ラ

ー

ビ

デ

オ

プ

リ

ン

タ

ー

(10)

9 For Image Printing

/

画像プリント

カ

ラ

ー

ビ

デ

オ

プ

リ

ン

タ

ー

デ

ジ

タ

ル

カ

ラ

ー

プ

リ

ン

タ

ー

ハイブリッドグラフィックプリンター

UP-990AD

希望小売価格

514,500

円（税抜価格

490,000

円）

●高解像度な325dpiのサーマルヘッドを採用●標準設定時約8秒でプリント

可能（UP-980と比較して、約2秒プリント時間を短縮）●アナログ、デジタル両

信号の入力が可能。ビデオ信号のNTSC、PALに加えてパソコン（Windows



2000／XP、Windows Vista



32bitに対応）

とUSB 2.0で接続し、画像をプリ

ント可能●外形寸法はUP-980と同等で、

いままでのスペースに設置可能

プリント方式：感熱プリント方式プリント用紙：210mm幅ロール紙または透明ブルーサーマルフィルム階調数：白黒256階調有効画素数：NTSC…1,280×508ドット（EIA）、 PAL……1,280×612ドット（CCIR）印画サイズ：NTSC／EIA … 188×143mm（S:STD）、249×190mm（S:SIDE）、 CCIR／PAL… 188×140mm（S:STD）、252×188mm（S:SIDE）画面分割（アナログ入力時）：2、4、6画面/枚（切り換え可）ピクチャーメモリー：アナログ…6フレーム、デジタル…最大 3,414×2,560ドット入／出力：ビデオ…BNC、デジタル…HI-Speed USB（USB2.0準拠）プリント時間：約8秒/1画面（標準設定時）電源：AC100V、50/60Hz 消費電流：最大2.4A（プリント時）外形寸法（幅×高さ×奥行）：約316（幅）×132.5（高さ）×305（奥行）mm 質量：約8kg（本体のみ）

※デジタルプリンターに関しては、右記のアドレスで最新のドライバーソフトを提供しています。

www.sony.co.jp/DP-driver/

カラービデオプリンター

UP-55MD

希望小売価格

735,000

円（税抜価格

700,000

円）

●USBフラッシュメモリー用USBポートを搭載●256階調約379dpiの高画質・

高解像度●使用状況に合わせたメニュー設定が可能●Highスピードモードによ

り、A5サイズ相当を約20秒でプリント●色合いの調整が容易なカラーバランス

調整機能●米国UL60601-1ほか各国の医療安全規格に準拠。取扱説明書、

機器本体の表示、電源コードを除き海外モデルと同等構造

プリント方式：昇華型熱転写方式プリント画素数：フル画面プリント…2,528×1,920ドットプリントサイズ：169×129mm プリント用紙サイズ：178×152mm プリント階調：256階調処理（イエロー、マゼンタ、シアン）解像度：約379dpi プリント時間：約20秒（高速プリント時） USBホストポート：USBフラッシュメモリー用電源：AC100V、50/60Hz 外形寸法（幅×高さ×奥行）：約280×125×398mm（突起部含まず）質量：約9.0kg（本体のみ）オプション カラープリントパック UPC-55 希望小売価格 28,350円（税抜価格 27,000円）

円）対応機器：UP-20A／21MDA／D23MDA 用紙サイズ：100×90mm 内容量：180枚分（60枚分×3パック） ※写真はUPC-24LAです。 ※写真はUPC-24SAです。

(11)

ビデオグラフィックプリンター

UP-897MD

希望小売価格

208,950

円（税抜価格

199,000

円）

●印画約2秒のハイスピードプリント●高速ドライブIC内蔵の薄膜サーマルヘ

ッドの採用などにより、12.8ドット/mmの高密度印画が可能●ジョグダイヤルと

液晶ディスプレイで簡単にメニュー設定が可能●印画ムラを防ぐ温度補正回

路を内蔵●光沢プリント用紙に対応●米国UL60601-1ほか各国の医療安全

規格に準拠。取扱説明書、機器本体の表示、電源コードを除き、UL-60950-1、

CSA C22.2 No 60950.1を取得している北米向け製品と同等構造

感熱ヘッド：薄膜サーマルヘッド1,280ドット階調数：256階調（8ビット）解像度：EIA…1,210×490ドット、CCIR…1,210×582ドット（SCANがSC…WD1時）画面寸法：EIA…94×73mm、CCIR…94×71mm （SCANがSC…WD1、SIDEがS…STD時） EIA…124×96mm、CCIR…127×96mm （SCANがSC…WD1、SIDEがS…SIDE時）プリント速度：約2秒/1画面（標準設定時）（SPEEDがSP…HI時）ピクチャーメモリー：10フレーム（800k×8ビット相当） VIDEO入力：BNC×1（ループスルー出力付き）リモート端子：REMOTE（ステレオミニジャック）電源：AC100V、50/60Hz 外形寸法（幅×高さ×奥行）：約154×88×240mm 質量：約2.6kg（本体のみ）

デジタルグラフィックプリンター

UP-D897

希望小売価格

207,900

円（税抜価格

198,000

円）

●印画約2秒のハイスピードプリント●12.8ドット/mmの高密度印画が可能

●High-Speed USB（USB2.0準拠）インターフェースを装備●ジョグダイヤル

と液晶ディスプレイで簡単にメニュー設定が可能●印画ムラを防ぐ温度補正回

路を内蔵●光沢プリント用紙に対応●米国UL60601-1ほか各国の医療安全

規格に準拠。取扱説明書、機器本体の表示、電源コードを除き、UL-60950-1、

CSA C22.2 No 60950.1を取得している北米向け製品と同等構造

感熱ヘッド：薄膜サーマルヘッド1,280ドット階調数：256階調（8ビット）メモリー容量：4,096×1,280×8（ビット）画面寸法：最大320×100mm プリント速度：約2秒/1画面（960×1,280ドット時）（SPEEDがSP…HI時）画素数：最大4,096×1,280ドット画素密度：H…100mm/1,280ドット＝0.078mm/ドット：V…100mm/1,280ドット＝0.078mm/ドット（正方ドット）インターフェース：Hi-Speed USB（USB2.0準拠）電源：AC100V、50/60Hz 外形寸法（幅×高さ×奥行）：約154×88×240mm 質量：約2.6kg（本体のみ）

10 For Image Printing

/

画像プリント

白

黒

プ

リ

ン

タ

ー

デジタルフィルムイメージャー

UP-DF500

／ UP-DF550

各オープン価格

●サーマルプリント技術を結集し、速さと高画質を両立したドライイメージャー

●UP-DF500は14×17インチ半切サイズに対応。UP-DF550は2トレイを標準

装備し、半切、大四切、四切、六切の4種類に対応●DICOM 3.0対応インター

フェースを装備●縦置き可能な省スペース設計

プリント方式：感熱方式解像度：12.59ドット/mm（320dpi）プリント階調：4,096階調処理最大プリントサイズ：UP-DF500…335.4×401.8mm、UP-DF550…346.1×415.3mm （いずれもUPT-517BL使用時）プリント画素数：UP-DF500…4,224×5,060ドット、UP-DF550…4,360×5,232ドットプリント時間：約70枚/時間フィルムトレイ容量：125枚/トレイデジタルインターフェース：ネットワークポート（RJ-45）×1、100BASE-TX対応専用出力端子×1 電源：AC100V、50/60Hz 消費電流：4.4A 外形寸法（幅×高さ×奥行）：UP-DF500…約600×250×686mm（突起部含まず）、 UP-DF550…約600×316×686mm（突起部含まず）質量：UP-DF500…約55kg、UP-DF550…約63kg ■画像診断用イメージャ届出番号 14B2X10003000001 製造販売元ソニー株式会社ブルーサーマルフィルム

UPT-517BL

対応機器：UP-DF500／DF550 用紙サイズ：354×430mm（半切サイズ）内容量：125枚分

UPT-514BL

対応機器：UP-DF550 用紙サイズ：279×355mm（大四切サイズ）内容量：125枚分

UPT-512BL

対応機器：UP-DF550 用紙サイズ：253×304mm（四切サイズ）内容量：125枚分

UPT-510BL

対応機器：UP-DF550 用紙サイズ：202×253mm（六切サイズ）内容量：125枚分各オープン価格 ■画像診断用自己現像フィルム届出番号 14B2X10003000002 クリーニングキット

UPA-500

希望小売価格

9,450

円（税抜価格

9,000

円） ●UP-DF500／DF550用クリーニングキット

※デジタルプリンターに関しては、右記のアドレスで最新のドライバーソフトを提供しています。

www.sony.co.jp/DP-driver/

※納入事例を掲載しています。メディカル商品のホームページ

sony.jp/medical/

※写真はUPT-517BLです。 ●UP-DF500／DF550とその関連商品に関するお問い合わせは、薬事承認機器のため弊社営業担当へご相談くださいソニーマーケティング株式会社 B2Bマーケティング2部メディカルビジネス課 TEL 03-5792-2615 受付時間：月∼金 9:00∼17:30（土・日・祝日、および年末年始は除く） UP-DF500 UP-DF550

(12)

Tele-medicine Support System

/

遠隔医療支援システム

11 For Image Printing

/

画像プリント

デジタルカラープリンター

UP-DR80MD

希望小売価格

204,750

円（税抜価格

195,000

円）

●横幅317mmとコンパクトで、白く光沢感のある新デザインのプリンター。デス

クトップでも、

ラックマウントしても使いやすい設計

●プリントメディアの交換、補充が前面から行えるフロントオペレーション

●Hi-Speed.USB（USB2.0準拠）

を標準装備し、パソコンからの操作で簡単に

プリント可能

●301dpiの高密度ヘッドで、YMC各色256階調、最大1,670万色を忠実に再現

●A4サイズで約76秒（レターサイズは約72秒）の高速プリントを実現

●優れた耐光性、耐皮脂性に加え、長期保存も可能なラミネート加工のA4サイ

ズ／レターサイズの2種類の用紙を用意

●プレビューイメージを見ながらカラーバー、明るさの調節が可能。色調整が容易

●簡単な操作で基調グレーの設定が行えるグレーバランス調整機能を搭載

●用途に合わせて選べる2種類のカラーモードを用意。s-RGB準拠の画像に適

した色再現を行う「Natural」モード

（デフォルト）

とCG画像に適した色再現を

行う「CG」モードが選択可能

●安全規格JIS.T0601-1ほか、各国の医療安全規格を取得

プリント方式：昇華熱転写型プリント用紙サイズ：A4サイズ…… 210×297mm、レターサイズ… 約215.9×279.4mm プリントサイズ：A4サイズ…… 最大202×287mm、レターサイズ… 最大208×269mm プリント画素数：A4サイズ…… 2,392ドット×3,400ドット、レターサイズ… 2,464ドット×3,192ドット解像度：11.83ドット/mm、2,560ドット（301dpi）プリント階調：YMC各色8ビット（256階調）処理（イエロー、マゼンタ、シアン）プリント時間：A4サイズ…… 約76秒、レターサイズ…約72秒インターフェース：Hi-Speed.USB（USB.2.0）電源：AC100V、50/60Hz 入力電流：3.4A 外形寸法（幅×高さ×奥行）：約317×207×425mm（最大突起部含まず）質量：約11.5kg ラミネートカラープリントパック

UPC-R80MD

希望小売価格

18,690

円（税抜価格

17,800

円）対応機器：UP-DR80MD 用紙サイズ：A4サイズ（カット時）形状：ロール紙（210mm×16m） 1ロールあたりの印画枚数：50画面ラミネートカラープリントパック

UPC-R81MD

希望小売価格

18,690

円（税抜価格

17,800

円）対応機器：UP-DR80MD 用紙サイズ：レターサイズ（カット時）形状：ロール紙（216mm×15m） 1ロールあたりの印画枚数：50画面

ラミネートカラープリントパックに対応。コンパクト設計を追求したメディカル用デジタルカラープリンター

Ｈ

Ｄ

ビ

デ

オ

会

議

シ

ス

テ

ム

ハイビジョン画質で遠隔医療を支援。

「HDビデオ会議システム」

ITU-T標準に準拠

端末方式：ITU-T H.320およびH.323、IETF SIP 映像

有効画素数：4:3時…

QCIF（176×144）、CIF（352×288）、4CIF（704×576） 16:9時… WCIF（W288p）（512×288）、W432p（768×432）、 W4CIF（1,024×576）、720p（1,280×720）、 1080i（1,920×1,080）画面表示：フルスクリーン／PinP／PandP／Side by Side 入出力端子映像入力：外部ビデオ入力〔S映像×1、アナログコンポーネント（YPbPr）×1、RGB×1〕映像出力：HDMI×1、RGB×1 音声入力：外部マイク入力（プラグインパワー対応L/R）×2、外部マイク入力（デジタル）×2、 AUDIO 1入力（L/R、ピンジャック）×2、 AUDIO 2入力（L/R、ピンジャック）×2 音声出力：HDMI×1、ライン出力（L/R、ピンジャック）×2、録音用出力（L/R、ピンジャック）×2 ネットワーク：10BASE-T／100BASE-TX ×2、 ISDNユニットインターフェース×1 外部制御：RS-232C×1 その他：メモリースティックスロット×1、タブレット用×1、メンテナンス用（RS-232C）×1 カメラユニット撮像素子：1/3型CMOSセンサー画素数：約200万画素（有効画素数）ズーム：40倍ズーム（光学10倍×デジタル4倍）、 f=3.4∼33.9mm、F1.8∼F2.1 同時接続地点数：最大10地点（別売のHD多地点接続用ソフトウェアをインストールした親機2台を使用時）地点名表示機能：可（多地点接続時）電源：DC19.5V、付属ACアダプターから供給（AC100∼240V、50/60Hz）消費電流：5A（DC19.5V）外形寸法（幅×高さ×奥行）：本体…約282×56×244mm（突起部含まず）カメラユニット…約240×152×158mm（突起部含まず）質量：本体…約2.2kg カメラユニット…約2kg

HDビデオ会議システム

PCS-XG80

希望小売価格

1,155,000

円（税抜価格

1,100,000

円）

●デュアルストリームでＨＤ映像とPC画面を30フレームで共有できる「データソ

リューション」機能を搭載

●通信中の映像にマーキング可能な「ビデオアノテーション」機能を搭載

●HDカメラに新開発の「ブライトフェイス」機能を搭載

●どこにでも持ち運びやすいコンパクトサイズ

●微弱電波を用いたRFリモコンの採用で、向きを気にせず卓上に置いてリモ

コン操作が可能

●わかりやすい半透過型メニューと、

ワンタッチダイヤルで、簡単操作を実現

●多地点会議機能（MCU機能）

を搭載

＊

●異速度・異解像度混在通信が可能

＊

●SDビデオ会議とHDビデオ会議の混在接続が可能

＊

●インテリジェントQoS機能を搭載

●デュアルネットワークインターフェースを搭載

●多彩な画面表示モードを装備

●メモリースティックレコーディング機能を搭載

●ステレオ音声に対応

●購入時にご登録いただくことで、1年間の保守サービスを提供

＊
