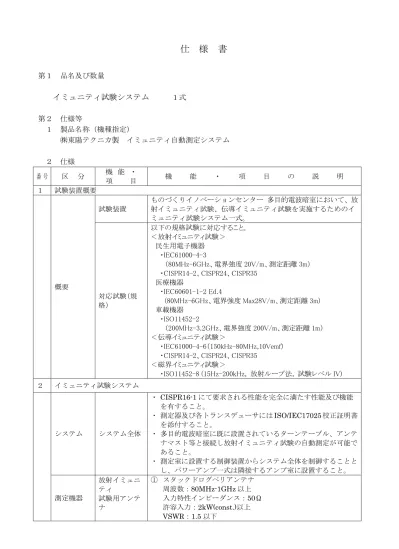

仕 様 書

第１ 品名及び数量

イミュニティ試験システム １式

第２ 仕様等 １ 製品名称（機種指定） ㈱東陽テクニカ製 イミュニティ自動測定システム ２ 仕様 番 号 区 分 機 能 ・ 項 目 機 能 ・ 項 目 の 説 明 １ 試験装置概要 概要 試験装置 ものづくりイノベーションセンター 多目的電波暗室において、放 射イミュニティ試験、伝導イミュニティ試験を実施するためのイ ミュニティ試験システム一式。 対応試験（規 格） 以下の規格試験に対応すること。 ＜放射イミュニティ試験＞ 民生用電子機器 ・IEC61000-4-3 （80MHz-6GHz、電界強度 20V/m、測定距離 3m） ・CISPR14-2、CISPR24、CISPR35 医療機器 ・IEC60601-1-2 Ed.4 (80MHz-6GHz、電界強度 Max28V/m、測定距離 3m) 車載機器 ・ISO11452-2 （200MHz-3.2GHz、電界強度 200V/m、測定距離 1m） ＜伝導イミュニティ試験＞ ・IEC61000-4-6（150kHz-80MHz,10Vemf） ・CISPR14-2、CISPR24、CISPR35 ＜磁界イミュニティ試験＞ ・ISO11452-8 (15Hz-200kHz, 放射ループ法, 試験レベル IV) ２ イミュニティ試験システム システム システム全体 ・ CISPR16-1 にて要求される性能を完全に満たす性能及び機能 を有すること。 ・ 測定器及び各トランスデューサにはISO/IEC17025 校正証明書 を添付すること。 ・ 多目的電波暗室に既に設置されているターンテーブル、アンテ ナマスト等と接続し放射イミュニティ試験の自動測定が可能で あること。 ・ 測定室に設置する制御装置からシステム全体を制御することと し、パワーアンプ一式は隣接するアンプ室に設置すること。 測定機器 放射イミュニ ティ 試験用アンテ ナ ① スタックドログペリアンテナ 周波数：80MHz-1GHz 以上 入力特性インピーダンス：50Ω 許容入力：2kW(const.)以上 VSWR：1.5 以下

民生及び医療 機器 規格用 重量：10kg 以下 ② スタックドログペリアンテナ 当センター現有品：Schwarzbeck 製 STLP9149 を利用。 ・ 多目的電波暗室に既設のアンテナ台(φ=22mm)に取り付け、高 さを補正することなく水平、垂直偏波の切替ができること。 ・ 既設のアンテナ台に取り付けられない場合は、アンテナ位相中 心の高さを床面から1550±10mm の高さで保持でき、容易に水 平、垂直偏波の切替及び移動が可能な専用アンテナマストを用 意すること。 放射イミュニ ティ 試験用アンテ ナ 車載機器規格 用 ① ダブルリッジドガイドアンテナ 周波数：200MHz-2.5GHz 入力特性インピーダンス：50Ω 許容入力：1kW(<300MHz)、 500W(300MHz-1000MHz) 300W(1GHz-2.5GHz) 以上 VSWR：1.6 以下 ② ハイゲインホーンアンテナ周波数：800MHz-5GHz 入力特性インピーダンス：50Ω 許容入力：1.8kW(f=1GHz) 1.2kW(f=3GHz) 以上 VSWR：1.6 以下(Ave.) ・ 各アンテナには移動、固定及び偏波の切替が容易な専用のアン テナ台車を用意すること。 信号発生器 周波数9kHz-6GHz 以上 AM,FM,パルス変調機能を有すること 出力レベル最大 +26dBm (f=1GHz) 位相雑音 -122dBc/Hz (1GHz 20kHz 離調 typical) 高調波 <-35dBc (f=1GHz) RF パワーア ンプ IEC61000-4-3、IEC61000-4-6 及び ISO11452-2 の規格に対応 したアンプを用意すること。必要な印加電圧、電界強度は以下の 通り； ・ 150KHz-230MHz 電圧 10Vemf ・ 80MHz-6GHz 距離 3m 電界強度 10V/m（AM 変調 80%） ・ 200MHz-3.2GHz 距離 1m 電界強度 200V/m（垂直偏波） ・ 400MHz-3.2GHz 距離 1m 電界強度 200V/m（水平偏波） IEC60601-1-2（Ed.4）近傍電磁界に対応したアンプを用意するこ と。必要な印加電圧、電界強度は以下の通り； ・ 385MHz 距離 3m 電界強度 27V/m（パルス変調） ・ 450MHz 距離 3m 電界強度 28V/m（FM 変調） ・ 710,745,780MHz 距離 3m 電界強度 9V/m（パルス変調） ・ 810,870,930MHz 距離 3m 電界強度 28V/m（パルス変調） ・ 1720,1845,1970MHz 距離 3m 電界強度 28V/m（パルス変調） ・ 2450MHz 距離 3m 電界強度 28V/m（パルス変調） ・ 5240,5500,5785MHz 距離 3m 電界強度 9V/m（パルス変調）。 RF パワーアンプは以下の仕様を満足すること。 ・ 周波数150kHz-230MHz 出力 P1dB 70W 以上 ・ 周波数80MHz-1GHz 出力 P1dB 500W 以上 ・ 周波数1GHz-2.7GHz 出力 P1dB 200W 以上 ・ 周波数2.7GHz-6GHz 出力 P1dB 100W 以上 ・ 高調波歪み -20dBc 以下 ・ ソリッドステート、Class : A もしくは AB ・ 各アンプには、電力モニタ用方向性結合器を用意すること。 ・ 多目的電波暗室の搬入扉が開いている場合、アンプ出力が出な

いようインターロック機能を有すること。 ・ 複数のアンプを使用する場合は、後述するソフトウェアからの 制御によるRF スイッチを設けること。 ・ 全反射対応であること。 ・ 電界強度、アンプ出力が仕様に満足するのであれば、重複する 周波数は共用してもよい。 ・ パワーアンプは多目的電波暗室に隣接するアンプ室にメンテナ ンスが容易で移動可能なラックを用いて設置すること。 ・ 全ての試験においてアンプ室からの移動（多目的電波暗室内へ の持ち込み等）することなく実施可能であること。 パワーメータ /センサ ・ 各RF アンプに接続している方向性結合器より出力されるモニ タ信号（進行波/反射波）を計測できること。 ・ 自動で各アンプのモニタ経路を切り替えるRF セレクタを用意 すること。 ・ 試験に必要な周波数レンジ及びパワーレンジをカバーしている こと。 ・ 絶対確度：±0.02dB(log) 以上 測定速度：400 回/秒 以上 電界センサ ・ 周波数 100kHz-6GHz をカバーすること。 ・ ダイナミックレンジ 0.5V/m－500V/m ・ リニアリティ 0.4dB@50MHz 1-500V/m ・ 等方向性 0.5dB（0.3dB typical）@50MHz ・ 内蔵バッテリ方式（バッテリ交換が国内で可能であること） ・ 光ケーブルデータ伝送 ・ 発泡スチロール製の電界センサ用マストを用意すること RF セレクタ ・ RF 経路をソフトウェアより制御し、各測定の経路が制御できる こと。 ・ インターロック機能、非常停止SW を備えること。 ・ 周波数範囲：DC-6GHz 以上 ・ すべての試験実施に必要なバンド数を備えること ・ 挿入損失：0.5dB 以下 CDN (結合/減結合 回路網)

IEC61000-4-6 に適合した CDN、EM クランプ及び BCI プローブ を用意すること。また、それに伴う校正治具、電流モニタープロ ーブも用意すること。 CDN ・ M1 1A 1 台 ・ M2/M3（単相） 16A 以上 2 台 ・ M4（3 相：3L+PE） 30A 以上 1 台 ・ T8 1 台 ・ ST8 1 台 ・ USB 1 台 EM クランプ（径 20mm 以上） 1 台 アッテネーションクランプ（径20mm 以上） 1 台 ・ 電流プローブ（径20mm 以上） 1 台 磁界イミュニ ティ試験機器 以下の機器にて構成し、ISO11452-8 で規定される磁界イミュニテ ィ試験が実施可能であること。 ・ ファンクションジェネレータ ・ オシロスコープまたはマルチメータ ・ スペクトラムアナライザ（当センター所有 ESW8 を使用） ・ アンプ ・ 放射ループ ・ 電流プローブ 尚、試験に必要なケーブル類を備え、制御装置の項で示す制御/測

定用PC および自動測定ソフトウェアの項で示す伝導イミュニテ ィ試験ソフトウェアにて動作すること。 測定器は移動/固定が容易なラックに収納すること。 被試験体テー ブル ＜民生・医療機器 放射イミュニティ試験用テーブル＞ ・ IEC61000-4-3 準拠 ・ 寸法：150cm(W)×100cm(D)×80cm(H) ・ 天面にはグリッドライン(10cm 毎)を備えること。 ・ 耐荷重：100kg 以上 ・ 6GHz までの放射 EMI 測定にも対応可能であること。 ・ 移動/固定が容易であること。 テーブル脚がターンテーブル天面の電源BOX 蓋に干渉しないこ と。 被試験体テー ブル ＜車載機器 放射イミュニティ試験用＞ ・ 多目的電波暗室に既設の車載機器試験用テーブルで実施。 ＜伝導イミュニティ試験用試験台＞ ・ IEC61000-4-6 準拠 ・ 寸法：100cm(W)×100cm(D)×10cm(H) 耐荷重：100kg 以上 付属品等 対応する規格試験が実施可能となるよう、必要なケーブル、アッ_{テネータ、ターミネータ、試験ジグ等を備えること。} 制御/測定用 PC 制御/測定用 PC は以下の性能を満足すること。 ・ ミニタワー型PC およびカラー液晶モニタ、周辺機器一式 ・ OS：Windows10（日本語版） ・ CPU：Core i5 2GHz 同等以上であること。 ・ 内蔵ストレージ容量：500GB 以上 ・ メモリ容量：8GB 以上 ・ USB2.0(3.0)ポートを前面２つ、背面４つ以上備えること。 ・ RS-232C、LAN、GPIB(IEEE488、USB 変換でもよい)ポート を備えること。 ・ DVD マルチドライブを備えること。 ・ 液晶モニタ：23 インチ以上、解像度 1920×1080、非光沢液晶 であること。 ・ A4 カラー印刷可能なプリンタを備えること。但し、大型電波暗 室のカラープリンタとインクカートリッジを共用できること。 制御/測定用 PC は以下のソフトウェアを備えること。

・ Microsoft Office Home&Business 2016 ・ 次項 自動測定ソフトウェア一式 制御装置 共通事項 制御/測定用 PC から測定機器類を制御し自動測定を行うソフトウ ェアであり、以下の条件を満足すること。 ・ 概要欄に記載した全ての規格試験の自動測定が可能であるこ と。 ・ 既存3m 法電波暗室で使用しているイミュニティ試験ソフトウ ェア(東陽テクニカ製 IM5RS/CS)と測定データ、設定データ、 使用方法等の互換性があること。 ・ 画面のインターフェースは日本語に対応すること。 ・ 実施する全ての試験項目に対応した測定マニュアル(日本語)を 備えること。 ・ ISO9001 を取得した品質管理のもとソフトウェアが作成され ていること。 ・ ソフトウェアの欠陥によって不具合が生じた場合は、無償にて プログラムの修正を実施すること。 ・ 修正プログラムはCD-ROM 等のメディアで供給するか、現場 にてアップデート作業を実施すること。

・ OS(Windows)のアップデートへの対応を適宜実施し、必要に応 じて対応版を提供すること。 自動測定 ソフトウェ ア 放射イミュニ ティ 試験ソフトウ ェア （民生/医療機 器） 選定ソフトウェア：IM5/RS-AJ(東陽テクニカ) 尚、以下の機能を有すること。 ・ 測定機器の制御 ・ 均一性測定 ・ システム・リニアリティ検証 ・ 電界基準値測定/電界確認測定 ・ イミュニティ試験  置換法及びフィードバック法に対応  自動測定及び任意信号レベルのグラフ表示  周波数、レベルの変更  RF 出力及び各種変調の ON/OFF  アンテナマスト/ターンテーブルの制御  誤動作ポイントの登録、表示 ・ 測定結果の表示 ・ レポートの作成 伝導イミュニ ティ 試験ソフトウ ェア 選定ソフトウェア：IM5/CS-AJ(東陽テクニカ) 尚、以下の機能を有すること。 ・ 測定機器の制御 ・ レベル測定系の伝達特性測定 ・ 信号発生系の校正測定 ・ イミュニティ試験  自動測定及び任意信号レベルのグラフ表示  周波数、レベルの変更  RF 出力及び各種変調の ON/OFF  誤動作ポイントの登録、表示 ・ 測定結果の表示 ・ レポートの作成 放射イミュニ ティ試験ソフ トウェア （車載電装 品） 選定ソフトウェア：VI5/RS-AJ(東陽テクニカ) 尚、以下の機能を有すること。 ・ 測定機器の制御 ・ 電界均一性測定 ・ 信号発生系の校正測定 ・ イミュニティ試験  自動測定及び任意信号レベルのグラフ表示  周波数、レベルの変更  RF 出力及び各種変調の ON/OFF  アンテナマスト/ターンテーブルの制御  誤動作ポイントの登録、表示 ・ 測定結果の表示 ・ レポートの作成 映像記録機能 ・ イミュニティ試験時、被試験体の状態を確認するカメラ映像を 記録するレコーダ機能を有すること。 ・ 映像は多目的電波暗室に既設の4 台のカメラ映像から任意の 1 つもしくは全てを選択できること。 ・ 記録する映像には、印可されているノイズの周波数及び強度を 重ねて表示すること。 ・ 記録した映像はBD-R/RE および DVD-R/RW に書き出し可能 であること。 ３ 納入、保証およびサポート 納入・設置 納入・設置 ・ 2018 年 12 月 28 日(金)までに納品および設置、調整を完了する_こと。

・ 検収時には概要に記載したすべての規格試験が実施できる状態 であること。 ・ 機器の納入、設置は当センター職員の指示に従い実施すること。 ・ 試験のセットアップ/測定方法を説明するマニュアル（日本語） を用意し電子データ（形式は協議の上決定）にて提出すること。 ・ 設備を紹介するパネル(A1 版)を 1 枚、また PDF データを提供 すること。 ・ 納入品はすべて新品であること。 ・ 細かい付属品を収納するパーツボックスを備えること。 ・ 測定器および制御PC の設置に必要なラック、机等を備えるこ と。 保証 ハードウェア_保証 ・ システムとしては納入検収完了後最低１年間の保証期間を有す ること。 ・ 構成機器については、製造元が設定する保証期間を採用する。 ただし、最低１年間の保証期間を有すること。 ・ 保証期間内に故障が発生した場合、無償にて修理または調整を 実施すること。 サポート サポート体制 ・ 国内にサポート拠点があり、平日は当センターからの問い合わ せに対し24 時間以内に回答(第１報)が可能であること。 ・ 必要に応じて技術員を派遣できること。 ・ iNARTE エンジニアが複数名在籍しサポートする体制を維持 していること。 アフターサー ビス ・ 納入システムの構成機器について、修理及び校正等のサポート を実施すること。 ・ 修理期間中の代替機器、修理品の引き取り方法については都度 担当者と協議すること。 ・ 納品検収より最低10 年間、校正及び必要な修理が可能である こと。 セミナー開催 ・ 当センター職員に対し操作及び使用方法に関するトレーニング を実施すること。 ・ システム納入後、新規対応するEMC 試験規格に関するセミナ ー及びシステムの使い方に関するセミナーを当センターにて最 低1 回実施し、その際は無償にて講師を派遣すること。セミナ ー実施方法については担当者と協議し実施すること。 第３ 納入期限 平成３０年１２月２８日（金） 第４ 納入場所 岩手県工業技術センター ものづくりイノベーションセンター 多目的電波暗室、測定室及びアンプ室 〒020-0857 岩手県盛岡市北飯岡二丁目４番２５号
