全文

(1)

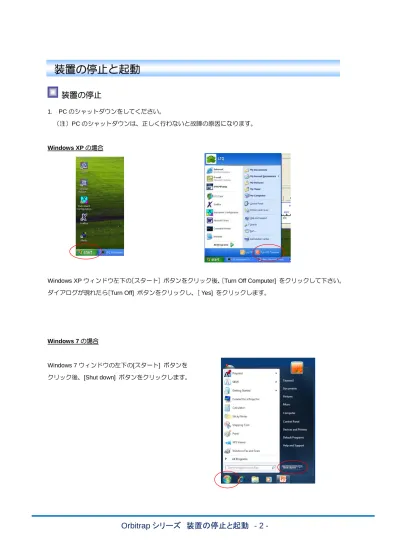

装置の停止と起動

装置の停止

1. PC のシャットダウンをしてください。 (注)PC のシャットダウンは、正しく行わないと故障の原因になります。 Windows XP の場合

Windows XP ウィンドウ左下の[スタート] ボタンをクリック後、[Turn Off Computer] をクリックして下さい。 ダイアログが現れたら[Turn Off] ボタンをクリックし、[ Yes] をクリックします。

Windows 7 の場合

Windows 7 ウィンドウの左下の[スタート] ボタンを クリック後、[Shut down] ボタンをクリックします。

(2)

装置のスイッチの位置(装置右側面)

2. LTQ 本体横の電気系スイッチを OFF にしてください。

LTQ スイッチ

Orbitrap スイッチ

ロータリーポンプ ベイクアウトパネル

(3)

3. Orbitrap 右側面の Electronics switch を OFF にしてください。

Orbitrap の電気回路の電源が切れます(ロータリーポンプ、ターボポンプの電源は切れません)。

4.Orbitrap 右側面の Vacuum Pumps switch を OFF にしてください。 ロータリーポンプ、ターボポンプの電源が切れます。

(4)

5.ターボポンプが停止したら Orbitrap 右側面のベイクアウトパネルを開けて、 ブレーカーF1~F3 を OFF にしてください。

6. ターボポンプが停止したら Orbitrap 右側面の Main Power switch を OFF にしてください。

(注)停電時、長期間使用予定のない場合以外はメインのスイッチは切らないことをお勧めします。

7. 長期間停止される場合は、元電源のブレーカーなどを落として下さい。

(5)

装置の起動

1. Orbitrap 右側面の Main Power switch を ON にしてください。

2. ターボポンプが停止したら Orbitrap 右側面のベイクアウトパネルを開けて、 ブレーカーF1~F3 を ON にしてください。

(6)

3. Orbitrap 右側面の Vacuum Pumps switch を ON にしてください。 ロータリーポンプ、ターボポンプの電源が入ります。

注意 1:ロータリーポンプが 2 台同時に起動しない場合があります。その際は、1 台のロータリーポンプ 本体の電源を OFF の状態で Vacuum Pumps switch を ON してください。1 台のロータリーポ ンプの起動が確認できてからもう一台のロータリーポンプ本体の電源を ON してください。 ロータリーポンプを起動できなかった場合、ブレーカー2 が OFF になることがありますので再度 ON してください。 注意 2:通常メインスイッチを ON にして 10 分程で、ターボポンプが正常の回転数に達するはずです。 PC の起動はそれから行ってください。 注意 3:真空解除している期間が数日にわたる場合、Ion Gauge が点灯するまでに数時間から1日程度か かります。メインスイッチを ON にしてロータリーポンプの音などを確認し異常がなければ、十 分に真空が引くまでメインスイッチのみ ON の状態にしておいてください。

(7)

4. Orbitrap 右側面の Electronics switch を ON にしてください。 Orbitrap の電気回路の電源が入ります。 5. LTQ 横の電気スイッチを ON にしてください。 6. PC を立ち上げてください。 PC の電源を ON にしてください。 Login を行うダイアログが表示されます。

Login user(通常:装置名 Orbitrap Velos Pro など)をクリックして Login してください。 Password は設定されておりません。

(8)

Windows XP の画面が表示され、Instrument Console ウィンドウが表示されます。

PCと Orbitrap 本体とが通信を始めます。

(通信を始めない場合、LTQ 側面のリセットスイッチを押してリセットしてください。) Orbitrap Instrument Console ウィンドウに通信状況が表示されていきます。

通信が確立されると“Starting main instrument control loop”と表示されます。

注意 1 :コミュニケーションが確立しても、真空状態やイオンソースの状態によって 以下のメッセージを表示しつづけます。

1. イオンソースが LTQ 本体に正常についていない場合、”source is open” 2. Turbo Pump の回転数が低い場合、”Turbo pump speed below ** %” 3. 真空度が測定可能状態に達していない場合、”Vacuum is not OK”

(9)

排気開始から 1 時間以上置いてから、以下の要領で LTQ の Ion Gauge をオンにします。 Ion Gauge の絵をクリックして設定画面を開きます。

(10)

装置のベイクアウト

Ion Trap の Ion Gauge Pressure(E-5 Torr)の値が 3.0 以下、Convectron Gauge Pressure(Torr)の値が 1.5 以下に なったらベイクアウトを開始します。

Orbitrap 本体側面の Electronics Switch は ON の状態で開始します。

Orbitrap 本体側面の Bake out Timer でベイクアウト時間の設定をします。

Up key と Down Key を使って Set time display の表示をベイクアウトする時間にセットします。 ※通常は 12 時間ベイクアウします。

途中でベイクアウトを止めたい場合は、オレンジの Bake out stop button を押して中止します。 ※ベイクアウトの最中は、Orbitrap 本体の LED : Vacuum と System が点滅します。

1. Up key 及び Down key を押して Set time display に表示される時間を変更し、ベイ クアウトする時間を設定します。 2. Reset switch を押すと Set time display の

設定時間が Elapsed time display に反映 されます。

3. グリーンの Bake out start button を押すと ベイクアウトが開始され、Elapsed time display に表示された残り時間が減少して いきます。

(11)

装置のリセット

Orbitrap と PC とは Ethernet で通信しています。 PC のみ電源を OFF/ON したり、リセットしたりした場合、Orbitrap もリセットする 必要があります。 LTQ 本体横のリセットボタンを数秒間(Communication のランプが消えるまで)押してください。 起動時と同様。

(12)

電気系(エレクトロニクス)の入れ直し

LTQ 本体横のリセットボタンによるリセットの後、うまく本体と PC のコミュニケーションが取れない場合や Orbitrap の極性を変更したときにエラーメッセージが表示されたような場合は、Orbitrap 本体のエレクトロニ クスのスイッチを入れ直す必要があります。また、Status 画面でエラーがあるときも電気系のリセットで回復 する場合があります。 注意 2: 本体に何らかのエラーが発生している場合、そのエラーを解決しない限り Instrument Console 画面にエ ラーメッセージが表示しつづけるため“Starting main instrument control loop”を見逃してしまう可能性が あります。 LTQ のランプが以下の状態であることを確認してください。 Power : 黄緑色に点灯しています。 Vacuum : イオンソースが LTQ 本体に正常に取り付けてある状態で、真空度が 測定できる値に達すると黄緑色に点灯します。 Communication : 黄緑色に点灯しています。 System : オレンジ色に点灯しています。 Scan : ランプは消えています。 4. LTQ の Electronics を OFF にします。

5. FT Electronics switch を一旦 OFF にし、その後再度 ON にします。

(13)

LTQ の LED の意味

Power : LTQ の電気系のスイッチを ON にすると黄緑色に点灯します。 Vacuum : 真空度が測定できる値に達すると黄緑色に点灯します。 イオンソースを開けた場合は、ランプが消えています。 Communication : LTQ と PC が接続すると黄緑色に点灯します。 PC と接続できていないときはオレンジ色に点灯しています。 System : LTQ が ON のとき(測定しているとき)黄緑色に点灯しています。 LTQ がスタンバイのときはオレンジ色に点灯しています。 Scan : LTQ がスキャンを開始しているとき、青色で点滅しています。

(14)

Orbitrap の LED の意味

Power : Orbitrap のメインスイッチを ON にすると黄緑色に点灯します。 Vacuum : 真空度が測定できる値に達すると黄緑色に点灯します。ベイクアウトの最中は、 点滅します。 Communication : Orbitrap と LTQ が接続すると黄緑色に点灯します。 LTQ と接続できていないときはオレンジ色に点灯しています。

System : Orbitrap が Ready 状態のとき緑色に点灯しています。

Orbitrap 右側面の Service switch もしくは Pumps & Electronics switch が off のときオレンジ色に点灯しています。

真空度が測定できる値に達すると黄緑色に点灯します。ベイクアウトの最中は、 点滅します。
