インプラント術前診断における放射線画像学的研究
−下顎骨前歯部におけるパノラマ X 線像の視認精度−
黒岩 博子
§ 松本歯科大学歯学部歯科放射線学講座 （指導：塩島 勝教授） 要旨：インプラント術前診断における下顎骨前歯部のパノラマ X 線像の視認精度を明らかにすることを目的として， 顎骨の唇舌的傾斜度に注目して X 線像の垂直的・水平的な距離および拡大率の変化について検討した． 直径 0.5 mm の鋼球を 2 mm 間隔で埋入した試験片をパノラマ X 線撮影装置で撮影した画像について，鋼球像の間隔， 垂直的・水平的拡大率から検討した結果，パノラマ X 線撮影で下顎骨前歯部の垂直的な距離の評価を行うことは有効 で，特に視認精度は顎骨の傾斜に大きくは依存しないことが示唆された． また，真円度 0.9∼1.0 を断層域と規定した場合，断層域の幅は 6.93 mm で真円度から求めた断層域は計算値による断 層域に近似していた． 断層域が 6.93 mm であるとした場合，被写体の長さが 20 mm では，その全長が視認できる最大傾斜度は唇側方向で 9.5 度，舌側方向で 10.4 度であり，被写体の長さが 30 mm では，唇側方向で 6.3 度，舌側方向で 6.9 度であった． 索引用語：インプラント術前診断，下顎骨前歯部，パノラマ X 線像，視認精度Radiological Study for Implant Preoperative Diagnosis
−Geometric Accuracy of Panoramic Radiograph in the Anterior Region of the Mandible−
Hiroko KUROIWA
§Department of Oral Radiology, Matsumoto Dental University School of Dentistry
（Director : Prof Masaru SHIOJIMA）
Abstract : The purpose of this study is to evaluate the geometric accuracy of panoramic radiograph in the anterior region of the
mandible for implant preoperative diagnosis. Variations of vertical/horizontal dimensions and magnifications of the panoramic im-ages for the labial and lingual inclination of the mandible were examined.
The experimental object in which steel balls 0.5 mm diameter at intervals of 2 mm were embedded, was radiographed with the panoramic X-ray unit. According to the experiments and calculations of the intervals and vertical/horizontal magnifications of the X-ray images, it was effective to evaluate the vertical dimension of the anterior of the mandible, and it did not much depend on the inclination of the mandible.
When the image layer thickness is defined as 0.9−1.0 of the roundness, it was 6.93 mm, which value is closer to the calculated value.
When the image layer thickness is 6.93 mm, the maximum permissible angles of the inclination were 9.5 degrees on the labial side and 10.4 degrees on the lingual side of the object length 20 mm, 6.3 degrees on the labial side and 6.9 degrees on the lingual side of the object length 30 mm.
ムの成熟2）を始め，術前検査の充実3, 4）などが要因として 考えられる．術前検査としては，医用 X 線 CT や頭頸 部小照射野 X 線 CT を用いての精密な画像検査5, 6）が行 われてきている．しかしながら，これらは装置自身やラ ンニングコストが高いため，一般の歯科医院での導入は 困難であり，パノラマ X 線撮影を用いた検査が行われ るのが実状である7, 8）．良好なインプラント補綴治療を 行うには，正確な計測を行い顎骨へのインプラント埋入 の可能性を精査する必要があるが，一般に撮影された X線像に関しての精度については不明な点が多い．こ のため，鋼球をステントに埋入して X 線画像上での拡 大率を修正する方法9）やパノラマ X 線撮影装置を利用し たインプラント断層撮影法の改良10） が行われてきてお り，飯田ら11）は，インプラント診断における下顎骨横断 断層撮影の重要性を，川俣ら12）は，骨内インプラント症 例における顎骨横断面断層撮影法の有用性を指摘してい る． しかしながら，パノラマ X 線撮影装置で撮影された 被写体の像の歪みに関しては，一般の歯科医院では，顎 骨病変全体のスクリーニングをその主目的としてきたた め，研究段階には種々の精度が検討されたものの，開示 された情報が少ないのが現状である． 本研究の目的はインプラント術前診断における下顎骨 前歯部のパノラマ X 線像の視認精度を明らかにするこ とであり，特に唇舌的傾斜度が画像の垂直的水平的な距 離関係および拡大率に及ぼす影響を検討した．
材料と方法
1．試験装置の製作 試験片には 30 mm×60 mm のアクリル板に直径 0.5 mmのステンレス鋼球，材質 SUS 304（ツバキ・ナカシ マ，奈良）を 2 mm 間隔で埋入し，ISO 9001, JIS Z 9901 に基づいて製作した（朝日レントゲン工業，京都）．再 度，各標点の位置を顕微鏡にて計測し，それぞれ 2.0± 0.1 mmであることを確認した．なお鋼球の中心を標点 とし，真円度に関しては鋼球の直径を計測した． この試験片を垂直に対して 5 度間隔で唇舌的にそれぞ れ 0∼40 度まで傾斜できるように設定した．チンレスト 基底面と断層中心面とが交叉する線を傾斜の中心軸（傾 斜軸）とした． 鋼球は，垂直的方向に 26 個（Y 1∼26），水平的方向 に，傾斜軸から 20 mm の位置に 5 個（XN 1∼5），30 mm の位置に 5 個（XF 1∼5）設定した．鋼球を設置した試 験片の模式図を Fig 1a に，試験装置の外観を Fig 1b に 示す． なお，20 mm は無歯顎のオトガイ底から顎堤頂まで の距離，30 mm は有歯顎のオト ガ イ 高 を 想 定 し て い る13）． 2．撮影と計測 撮影は，パノラマ X 線撮影装置 AZ 3000（朝日レン トゲン工業）を用いて唇舌的に 5 度間隔で，0 度から 40 度まで傾斜させて行った．この時の撮影条件は管電圧 60 kVp，管電流 2 mA，軌道条件 1，撮影にはイメージング プレートを用い，ディジタルイメージングシステム（コ ニカ，東京）にて得られた画像をメディカルドライイメ ージングフィルム DR-P（コニカミノルタエムジー，東 京）に出力した．撮影した X 線写真例を Fig 1c に示 す． 実験 1 では，フィルムに撮影された鋼球像を万能投影 機 PJ 311（ミツトヨ，神奈川）に投影して，標点間距 離，鋼球の垂直的方向と水平的方向の直径（縦直径，横 直径）を計測した．得られた値について，統計処理ソフト Stat Mate III
SRS（アトムス，東京）にて回帰分析を行い，試験片の 傾斜度に対する計測値について検討を行った． 実験 2 では，視認精度をさらに詳細に検討するために 真円度について，計算値と実験値から検討した．真円度 ───────────────────────────── §別刷請求先：黒岩博子，〒399-0781 長野県塩尻市広丘郷原 1780 松本歯科大学歯学部歯科放射線学講座．本研究の一部は平成 15 年度後期松本歯科大学特別研究費により行った．
Fig 1 a , Illustration of experimental object. b , External view
of experimental apparatus. c, An example of radiophotograph in this object.
は，Fig 2 に示した McDavid ら14, 15）によるパノラマ X 線 撮影の拡大率の計算式から得られた値と実験値の両者に ついて垂直的拡大率を水平的拡大率で除して求めた．ま た，縦直径を鋼球の原寸である 0.5 mm で除して垂直的 拡大率とし，横直径を鋼球の原寸 0.5 mm で除して水平 的拡大率とした．なお，計算式に代入すべき数値は，パ ノラマ X 線撮影装置製造会社（朝日レントゲン工業） から提供を受けた． また，フィルム上の画像をスキャナー ES-10000 G （エプソン，長野）に取り込み，得られた輝度値につい ての半値幅を画像解析ソフト Scion Image（Scion,
Freder-ick, MD, USA）にて計測した．
結
果
1．実験 1 下顎骨前歯部の傾斜度の違いが標点間距離 および鋼球の直径に及ぼす影響 Fig 3に垂直的方向に設置した標点の距離の測定結果 を示す．標点間距離は，二次関数的に減少し，有意な負 の相関を示した．傾き 0 度に比べて唇舌側ともに 35 度 以上傾斜すると，原寸より低い値を示した． Fig 4に水平的方向に設置した標点の距離の測定結果 を示す．標点間距離は，指数関数的に減少し，有意な負 の相関を得た．特に舌側に傾斜すると標点間距離は増加 し，この傾向は傾斜軸から遠い標点で著明となった．Fig 5に垂直的方向に設置した鋼球の縦直径の測定結果を示 す．縦軸に直径，横軸は試験片の傾きで＋符号が唇側， −符号が舌側を示す．得られた縦直径の値は傾斜に対し てほとんど変化しない傾向を示した．Fig 6 に水平的方 向に設置した鋼球の縦直径の測定結果を示す．鋼球の縦 直径は傾斜に対してほとんど変化せず，傾斜軸からの距 離に関しても，明確な傾向は示さなかった． Fig 7に垂直的方向に設置した鋼球の横直径の測定結 果を示す．鋼球の横直径は試験片が舌側に傾くに従って 急激に増加することが確認され，Y 26 の回帰曲線を観 察すると舌側への傾斜が 10 度を超えると，急激に像が 拡大した．また，この Y 26 の標点において，有意な負Fig 2 Geometry for calculation of the image layer in
pano-ramic radiography.

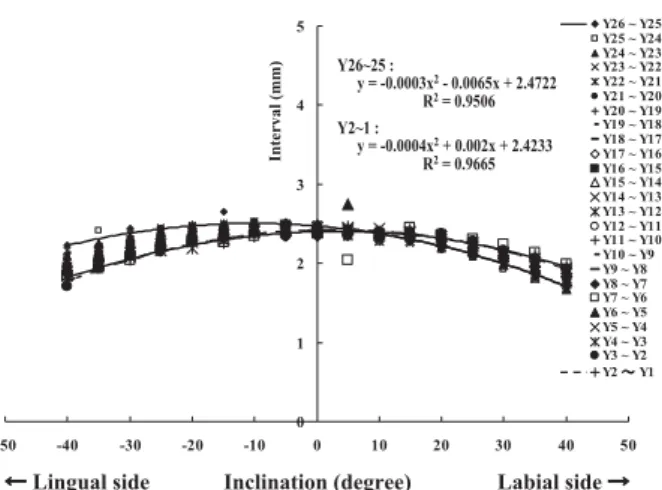

Fig 3 Vertical intervals of the X-ray image of the steel balls in
the labio-lingual inclination.
Fig 4 Horizontal intervals of the X-ray image of the steel balls
in the labio-lingual inclina-tion.
Fig 5 Vertical diameters in the X-ray images of the steel balls
の相関が得られた．Fig 8 に水平的方向に設置した鋼球 の横直径の測定結果を示す．鋼球の横直径は試験片が舌 側に傾くに従って急激に増加することが確認され，その 傾向は傾斜軸から遠い XF 1∼5 に現れることが判明し た． 2．実験 2 下顎骨前歯部の傾斜度の違いが真円度に及 ぼす影響 Fig 9に McDavid らの計算式14, 15）に基づき得られた値 をプロットしたグラフを示す．縦軸は垂直的・水平的拡 大率と真円度を示し，横軸は実験 1 で計測した鋼球の唇 舌的位置を示す．横軸の唇舌方向への水平的距離をそれ ぞれ 40 mm とし，0 mm は断層中心を示す．計算結果 から真円度は唇側に向かうにつれ大きく，舌側に向かう につれ小さくなる傾向を示した．特に水平的拡大率は， 舌側に向かうとおよそ 28 mm の位置で急激に増加する 傾向が確認された． Fig 10に実験値一覧を示す．計算式から得られた値と 比較すると，計測による変動が大きく詳細な検討が困難 なため，以降この実験値から代表的な値を選択して検討 することにした． Fig 11は試験片の傾斜度が＋30 度と−30 度における 計算値を示す．全ての条件による傾向と同様に真円度は 唇側に向かい大きく，舌側に向かい小さくなる傾向が認 められた．Fig 12 に，試験片の傾斜度が＋30 度と−30 度における実験値を示す．真円度は唇側におよそ 14 mm を最大に小さくなり，舌側ではおよそ 15 mm 以上で小
Fig 6 Vertical diameters in the X-ray images of the steel balls
of the horizontal array in the labio-lingual inclination（XF 1∼5,
XN 1∼5）．
Fig 7 Horizontal diameters in the X-ray images of the steel
balls of the vertical array in the labio-lingual inclination.
Fig 8 Horizontal diameters in the X-ray images of the steel
balls of the horizontal array in the labio-lingual inclination（XF
1∼5, XN 1∼5）．
Fig 9 Vertical/horizontal magnification and roundness obtained
さくなる傾向を示した． Fig 13に試験片の傾斜度が＋30 度と−30 度における 計算値と実験値を示す．計算値と実験値を比較すると垂 直的拡大率では大きな差異は認められず，水平的拡大率 では計算値よりも実験値の方に大きな変化が認められ た．また，Fig 14 に示すように輝度値についての半値幅 による値は，計算値と実験値の中間に位置した．
考
察
本研究の目的は，インプラント術前診断におけるパノ ラマ X 線撮影の位置付けと，下顎骨前歯部におけるパ ノラマ X 線像の視認精度を明らかにすることである． そのため以下の項目について検討した．Fig 10 Vertical / horizontal magnification and roundness
ob-tained from the experiment in the labio-lingual deviation.
Fig 11 Vertical / horizontal magnification and roundness
ob-tained from the calculation in the inclination of the +/−30 de-grees in the labio-lingual deviation.
Fig 12 Vertical / horizontal magnification and roundness
ob-tained from the experiment in the inclination of the +/−30 de-grees in the labio-lingual deviation.
Fig 13 Comparison between calculation data and experimental
data in the inclination of the +/−30 degrees in the labio-lingual deviation.

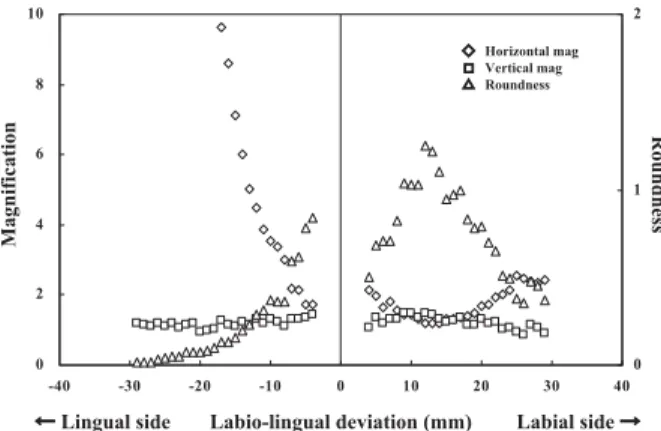

Fig 14 Horizontal magnification obtained from the various
methods in the inclination of the +/−30 degrees in the labio-lingual deviation.
では，唇舌側ともに，試験片の傾斜度が増加するに伴っ て値が減少する傾向を示し，35 度以上傾斜すると原寸 を下回る結果を示した．水平的方向では，指数関数的に 有意に減少し，特にこの傾向は舌側において，傾斜軸か ら遠い標点になるほど明確になった．一方，鋼球の直径 は試験片の舌側への傾斜度が増加するほど，水平的に大 きな拡大が発生することが確認された．それに対して垂 直的に僅かな拡大傾向を示した．これらの結果から下顎 骨前歯部にインプラント体を埋入する場合，顎骨に対し て垂直的方向の距離の検討は有効であり，また水平的方 向の検討では，舌側方向に 10 度以上の傾斜を付与しな ければ画像上の視認が可能であるといえる．また，傾斜 軸から近い XN 1∼5 は無歯顎顎堤，XF 1∼5 は有歯顎 における顎骨の高さを想定したが，実験結果からはこの 位置では顕著な像の歪みを観察しなかった． さらに，パノラマ X 線撮影では，装置のチンレスト に患者の下顎を置いて撮影するために，下顎骨前歯部の 傾斜度のみならず下顎下縁との角度的関係も配慮しなく てはならない．
L 1-to Mandibular Angle（下顎中切歯の歯軸と下顎下
縁平面とのなす角度）について河村ら16）は，男性では 95.0±8.0 度，女性では 92.2±8.0 度と報告している．こ の値から考えた場合，本実験の結果からもチンレストで 意図的に顎骨の位置を傾斜させても，像の大きな歪みは 発生しないと考える．しかしながら，被写体が大きく舌 側に傾くと水平的方向に像が不鮮鋭になり，辺縁の確定 に誤差が含まれる可能性があるため，可及的に垂直に近 い条件で撮影する必要がある．なお，これらの結果は X線発生装置の軌道，断層域の中での被写体の位置な どが関係していると推察されたため，実験 2 では角度の パラメータを位置に置き換えて検討を加えることとし た． 2．下顎骨前歯部の傾斜度の違いが真円度に及ぼす影響 （実験 2） McDavidらによる計算式14, 15）による値と実験値を比較 した場合，実験値は計測による影響も含まれ，変動が大 きいので，以降この実験値から代表的な値として試験片 の傾斜度が＋30 度と−30 度での実験値を代表値として 解析を行った．代表値においても計算値では全ての条件 と同様に真円度は唇側に向かい大きく，舌側に向かい小 代表値における計算値と実験値を比較すると，垂直的 拡大率では大きな差異は認められず，水平的拡大率では 計算値よりも実験値の方に大きな変化が認められた（Fig 13）．そこでフィルム上の画像をスキャナーに取り込 み，輝度値による半値幅を計測したところ，半値幅によ る値は，計算値と実験値の中間に位置した（Fig 14）． その結果から水平的拡大率の計算値と実験値の差は，計 測方法によるものであることが明らかとなった． 今回の実験では，フィルムに撮影された鋼球像の直径 を目視によって計測を行ったが，これは臨床で術者がパ ノラマ X 線像を読影するときと同じ条件で実験を行う 目的であった．このように計算値で得られた精度と半値 幅などで示される客観的な値に比べて，臨床で読影して いる画像には大きな差があることが確認された．また， 被写体の前後的な位置によって像の歪みが発生したの で，パノラマ X 線装置の軌道，断層域の中での被写体 の位置などが関係していることが確認できた． 3．断層域での被写体の位置が視認精度に及ぼす影響 従前からパノラマ X 線撮影では前歯部が原理機構 上，断層域が狭いため，視認精度が問題となっている． 西村17）は，Modulation Transfer Function（MTF）から物
理学的な断層域の範囲を求めている．また塩島18）は，心 理物理学的に断層域を求め，物理学的断層域よりは幅が 広いと報告している．本研究では，前歯部に鋼球を 2 mm 間隔に設置した試験片の画像について，その間隔と直径 を垂直的水平的に計測して，その画像の視認精度から視 認可能な範囲を求めた．また Tronje19） ，McDavid ら20） ， Welanderら21）は，パノラマ X 線撮影における画像歪み について検討しているが，それらはすべて計算上であ り，実験的あるいは臨床的な実証ではない． 本実験では試験片のパノラマ X 線像を計測してその 結果を求めており，その実験値を McDavid らの 計 算 式14, 15）と比較検討を試みたが，さらに具体的に断層域と 像の歪みを考察すれば，実際の被写体の位置付けに対し て結論が得られると思われたので，実験 1 と 2 の結果か ら，具体的に視認精度を真円度として，真円度から断層 域の実験値について検討を加えた．まず，計算式におけ る結果において真円度 1±0.2 すなわち真円度 0.8∼1.2 を断層域とした場合，その断層域は唇側で 6.73 mm，舌 側で 6.43 mm となり総和は 13.16 mm となった．さらに
視認精度を厳格にするため，真円度が 1±0.1 すなわち 真円度 0.9∼1.1 を断層域と規定した場合，断層域は，唇 側で 3.31 mm，舌側で 3.14 mm となり総和は 6.45 mm となった（Fig 15）．それに対して，実験値では真円度 がほぼ 1.21 で最大を示したので最大値を 1.0 すなわち歪 み が 無 い 状 態 と 最 小 を 0.9 と し た 場 合 ， 唇 側 は 3.31 mm，舌側は 3.62 mm で総和は 6.93 mm となった（Fig 16）．このことから真円度からみた観察可能な幅は計算 値による断層域に近似していたが，各研究での断層域の 規定法14, 17, 18）が異なるため，単純に比較することは困難 であった． 4．インプラント術前診断における下顎骨前歯部でのパ ノラマ X 線像の視認精度 一連の実験結果，検討からインプラント術前診断にお ける下顎骨前歯部でのパノラマ X 線像の視認精度は， 断層域 6.93 mm に被写体を設置することによって確保 される．垂直的方向，水平的方向ともにおよそ真円度 0.9から 1 までの範囲で観察が可能であることが判明し た．Fig 17 に示すグラフは，断層域つまり視認可能な範 囲を 6.93 mm（唇側に 3.31 mm，舌側に 3.62 mm）とし た場合，被写体の長さが 20 mm では，その全長が視認 できる最大許容傾斜度は，唇側方向で 9.5 度，舌側方向 で 10.4 度であった．被写体の長さが 30 mm では，唇側 方向で 6.3 度，舌側方向で 6.9 度であった．以上の傾斜 度の範囲内では，画像として視認できることになる．つ まり，下顎骨前歯部の傾斜度として容認できるといえ る． 現在インプラント術前診断として，医用 X 線 CT な どによる精密な画像検査の前段階の画像検査法としてパ ノラマ X 線撮影は有用と思われる．もし，パノラマ X 線検査によってインプラント埋入の適応が不可能である との診断がされた場合，その後の医用 CT 検査などの画 像検査を実施する可能性は少なくなり，患者に対して不 必要な被曝を軽減できる意義も大きい．また，パノラマ X線撮影は単にスクリーニング的な用い方だけではな く，視認精度も精度の限定はあるものの信頼できるもの であることが明らかとなった． 今後残された問題としては小臼歯・大臼歯部での視認 精度の検討，長期経過を観察することが多いインプラン ト補綴や歯周疾患に対する患者患部の位置付けの再現性 などがあり，さらなる究明が待たれる．
結
論
アクリル板に直径 0.5 mm の鋼球を 2 mm 間隔で埋入 した試験片をパノラマ X 線撮影装置で撮影した画像にFig 17 Permissible inclination angles of the object when the
image layer was defined as from−3.62 mm to ＋3.31 mm.
Fig 15 Image layer thickness obtained from the roundness in
the calculation in the labio-lingual deviation.
Fig 16 Image layer thickness obtained from the roundness in
また，真円度 0.9∼1.0 を断層域と規定したところ，断 層域の幅は 6.93 mm で真円度から求めた断層域は計算 値による断層域に近似していた． インプラント術前診断における下顎骨前歯部でのパノ ラマ X 線像の視認精度については，断層域つまり，視 認可能な範囲が 6.93 mm のとき，被写体の長さが 20 mm では，その全長が視認できる最大傾斜度は唇側方向で 9.5度，舌側方向で 10.4 度であり，被写体の長さが 30 mmでは，唇側方向で 6.3 度，舌側方向で 6.9 度であっ た． 本論文を遂行するに当たって終始御指導を賜りました松 本歯科大学歯科放射線学講座 塩島 勝教授，明海大学歯 学部病態診断治療学講座歯科放射線学分野 奥村泰彦教 授，松本歯科大学歯科補綴学第 1 講座 黒岩昭弘教授に深 甚なる感謝の意を表します．また，実験装置の使用を快諾 していただいた松本歯科大学歯科理工学講座 伊藤充雄教 授に厚く御礼申し上げます．そして，本研究に種々ご協力 いただきました松本歯科大学歯科放射線学講座 杉野紀幸 助手をはじめとする諸氏に深謝いたします． 本論文の要旨は第 62 回松本歯科大学学会総会（平成 18 年 7 月，長野），日本歯科放射線学会第 48 回学術大会（平 成 19 年 5 月，埼玉）において報告した．
