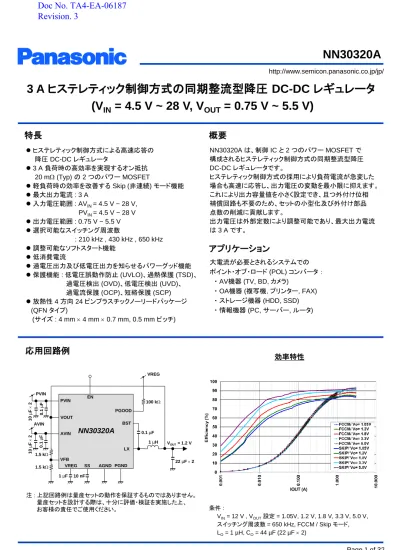

ヒステレティック制御方式による高速応答の 降圧 DC-DC レギュレータ 3 A 負荷時の高効率を実現するオン抵抗 20 m (Typ) の 2 つのパワー MOSFET 軽負荷時の効率を改善する Skip (非連続) モード機能 最大出力電流 : 3 A 入力電圧範囲 : AVIN = 4.5 V ~ 28 V, PVIN = 4.5 V ~ 28 V 出力電圧範囲 : 0.75 V ~ 5.5 V 選択可能なスイッチング周波数 : 210 kHz , 430 kHz , 650 kHz 調整可能なソフトスタート機能 低消費電流 過電圧出力及び低電圧出力を知らせるパワーグッド機能 保護機能 : 低電圧誤動作防止 (UVLO)、過熱保護 (TSD)、 過電圧検出 (OVD)、低電圧検出 (UVD)、 過電流保護 (OCP)、短絡保護 (SCP) 放熱性 4 方向 24 ピンプラスチックノーリードパッケージ (QFN タイプ) (サイズ : 4 mm 4 mm 0.7 mm, 0.5 mm ピッチ)
アプリケーション
特長
概要
3 A ヒステレティック制御方式の同期整流型降圧 DC-DC レギュレータ
(V
IN
= 4.5 V ~ 28 V, V
OUT
= 0.75 V ~ 5.5 V)
NN30320A は、制御 IC と 2 つのパワー MOSFET で 構成されるヒステレティック制御方式の同期整流型降圧 DC-DC レギュレータです。 ヒステレティック制御方式の採用により負荷電流が急変した 場合も高速に応答し、出力電圧の変動を最小限に抑えます。 これにより出力容量値を小さく設定でき、且つ外付け位相 補償回路も不要のため、セットの小型化及び外付け部品 点数の削減に貢献します。 出力電圧は外部定数により調整可能であり、最大出力電流 は 3 A です。 大電流が必要とされるシステムでの ポイント・オブ・ロード (POL) コンバータ ： ・ AV機器 (TV, BD, カメラ) ・ OA機器 (複写機, プリンター, FAX) ・ ストレージ機器 (HDD, SSD) ・ 情報機器 (PC, サーバー, ルータ)応用回路例
効率特性 注 : 上記回路例は量産セットの動作を保証するものではありません。 VFB VREG EN PGOOD BST LX PGND AGND SS AVIN PVIN VREG AVIN NN30320A PVIN VOUT VOUT = 1.2 V 1 µH 10 µ F 2 100 k 22 µF 2 0.1 µF 1.5 k 1.5 k 1 µF 10 nF 0 .1 µ F 10 µ F 2 0 .1 µ F注 : 上記の絶対最大定格を超えるストレスを与えた場合、本製品に恒久的な損傷を与えることがあります。 これはストレスの定格についての規定であり、推奨動作範囲の項目に記載する値以上でのデバイス動作を 保証するものではありません。 絶対最大定格の状態に長時間置くと、本製品の信頼性に影響を与えることがあります。 VIN は AVIN, PVINの端子電圧です。また、 VIN = AVIN = PVIN です。 上記に記載のない端子には外部からの電圧や電流の入力を禁止します。 *1 : 定格消費電力を超えない範囲で使用した場合を示します。 *2 : 動作周囲温度範囲、動作接合温度範囲および保存温度の項目以外はすべて Ta = 25C とします。 *3 : (VREG + 0.3) V は 6 V を超えないでください。 *4 : (VIN + 0.3) V は 30V を超えないでください。 項目 略号 定格 単位 注 電源電圧 VIN 30 V *1 動作周囲温度範囲 Topr – 40 to + 85 C *2 動作接合温度範囲 Tj – 40 to + 150 C *2 保存温度範囲 Tstg – 55 to + 150 C *2
入力電圧範囲 VMODE, VFSEL, VOUT, VFB – 0.3 to (VREG + 0.3) V
*1 *3 VEN – 0.3 to + 6.0 V *1 出力電圧範囲 VPGOOD – 0.3 to (VREG + 0.3) V *1 *3 VLX – 0.3 to (VIN + 0.3) V *1 *4 ESD 耐量 HBM 2 kV —
絶対最大定格
オーダー情報
注文番号 特性 パッケージ 梱包 NN30320A-VB1 最大出力電流 : 3 A 24 ピン HQFN エンボステーピング項 目 記 号 Min Typ Max 単位 注 電源電圧範囲 AVIN 4.5 12 28 V — PVIN 4.5 12 28 V — 入力電圧範囲 VMODE – 0.3 — VREG + 0.3 V *1 VFSEL – 0.3 — VREG + 0.3 V *1 VEN – 0.3 — 5.0 V — 出力電圧範囲 VPGOOD – 0.3 — VREG + 0.3 V *1 VLX – 0.3 — VIN + 0.3 V *2
推奨動作条件
注 : 定格電圧値は GND に対する各端子の電圧です。GND は AGND, PGND です。また、AGND = PGND です。 VIN は AVIN, PVIN の端子電圧です。また、VIN = AVIN = PVIN です。 上記に記載のない端子には外部からの電圧や電流の入力を禁止します。 *1 : (VREG + 0.3) V は 6 V を超えないでください。 *2 : (VIN + 0.3) V は 30 V を超えないでください。 パッケージ j-a j-C PD (Ta = 25 C) PD (Ta = 85 C) 注 放熱性 4 方向 24 ピン プラスチック ノーリードパッケージ (QFNタイプ) 59.7 C / W 8.9 C /W 2.094 W 1.088 W *1 40.4 C / W 7.1 C /W 3.094 W 1.608 W *2定格消費電力
注 : 実使用時、電源電圧、負荷、周囲温度条件に基づき、許容値を超えないよう十分なマージンを持った熱設計をお願いします。 *1 : ガラスエポキシ基板 (4 層) [50 50 0.8 t (mm)] *2 : ガラスエポキシ基板 (4 層) [50 50 1.57 t (mm)]静電気放電対策
このデバイスは， ESD（静電破壊）保護機能を内蔵していますが，高エネルギーの静電放電を被った場合 損傷を生じる可能性がありますので，適切な予防処置を行ってください。項 目 記号 条 件 許容値 単位 注 Min Typ Max
消費電流 動作時消費電流 IOPR VEN = 5 V, IOUT = 0 A RFB1 = 1.5 k RFB2 = 1.5 k VMODE = GND (Skip モード) — 650 1000 µA — スタンバイ時消費電流 ISTB VEN = 0 V — 2 4 µA — ロジック端子特性 EN 端子 Low レベル入力電圧 VENL — — — 0.3 V — EN 端子 High レベル入力電圧 VENH — 1.5 — 5.0 V — EN 端子リーク電流 IleakEN VEN = 5 V — 6.25 12.5 µA — MODE 端子 Low レベル入力電圧 VMDL — — — VREG 0.3 V — MODE 端子 High レベル入力電圧 VMDH — VREG 0.7 — VREG V — MODE 端子リーク電流 IleakMD VMODE = 5 V — 25 50 µA — FSEL 端子 Low レベル入力電圧 VFSL — — — 0.3 V —
FSEL 端子 High レベル入力電圧 VFSH — —
VREG
– 0.1 — V *1 FSEL 端子リーク電流 IleakFS VFSEL = 5 V — 15.0 25.0 µA —
VREG 特性 出力電圧 VREG IVREG = 6 mA 5.4 5.7 6.0 V — 入力電圧変動 VREGLIN VREGLIN = VREG (VIN = 12 V) – VREG (VIN = 6 V) IVREG = 6 mA — — 200 mV — ドロップアウト電圧 VREGDO VIN = 4.5 V IVREG = 6 mA 4.11 — — V —
電気的特性
CO = 22 µF 2, LO = 1 µH, VOUT 設定 = 1.2 V, VIN = AVIN = PVIN = 12 V, スイッチング周波数 = 650 kHz, VMODE = VREG (FCCM) 特に規定の無い限り、周囲温度 Ta = 25 C 2 C 注 : *1 : 設計センター値です。電気的特性 （続き）
CO = 22 µF 2, LO = 1 µH, VOUT 設定 = 1.2 V, VIN = AVIN = PVIN = 12 V, スイッチング周波数 = 650 kHz, VMODE = VREG (FCCM)
特に規定の無い限り、周囲温度 Ta = 25 C 2 C
項 目 記号 条 件 許容値 単位 注
Min Typ Max VFB 特性 VFB コンパレータ閾値 VFBTH — 0.594 0.600 0.606 V — VFB 端子リーク電流 1 IleakF1 VFB = 0 V – 1 — 1 µA — VFB 端子リーク電流 2 IleakF2 VFB = 6 V – 1 — 1 µA — 低電圧誤動作防止機能 (UVLO) UVLO 検出電圧 VUVLODE VIN = 5 V to 0 V 3.5 3.8 4.1 V — UVLO 解除電圧 VUVLORE VIN = 0 V to 5 V 3.9 4.2 4.5 V — パワーグッド特性 PGOOD 閾値 1 (UVD 検出時の VFB 比率)
VPGUV VPGOOD : High to Low 77 85 93 % —
PGOOD ヒステリシス 1 (UVD 解除時の VFB 比率)
VPGUV VPGOOD : Low to High 3.5 5.0 6.5 % —
PGOOD 閾値 2
(OVD 検出時の VFB 比率)
VPGOV VPGOOD : High to Low 107 115 123 % —
PGOOD ヒステリシス 2 (OVD 解除時の VFB 比率)
VPGOV VPGOOD : Low to High 3.5 5.0 6.5 % —
項 目 記号 条 件 許容値 単位 注 Min Typ Max
DC-DC 特性 入力安定度 VLIN VIN = 6V to 28 V IOUT = 0.5 A — 0.25 0.75 %/V — 負荷安定度 VLOA IOUT = 10 mA to 3 A — 3.5 — % *1 出力リップル電圧 1 VR1 IOUT = 10 mA — 20 — mV [p-p] *1 出力リップル電圧 2 VR2 IOUT = 1.5 A — 20 — mV [p-p] *1 負荷過度応答 1 VTR1 IOUT = 100 mA to 1.5 A t = 0.5 A / µs — 20 — mV *1 負荷過度応答 2 VTR2 IOUT = 1.5 A to 100 mA t = 0.5 A / µs — 20 — mV *1 High 側パワー MOSFET オン抵抗 RONH VGS = 5.7 V — 20 40 m — Low 側 パワー MOSFET オン抵抗 RONL VGS = 5.7 V — 20 40 m —
最小入出力電圧差 Vdiff Vdiff = VIN – VOUT — 2.5 — V *1 注 : *1 : 設計センター値です。
電気的特性 （続き）
CO = 22 µF 2, LO = 1 µH, VOUT 設定 = 1.2 V, VIN = AVIN = PVIN = 12 V, スイッチング周波数 = 650 kHz, VMODE = VREG (FCCM)
項 目 記号 条 件 許容値 単位 注 Min Typ Max
保護機能 DC-DC 過電流保護制限 ILMT — — 4.5 — A *1 DC-DC 短絡保護閾値 Ishort VFB = 0.6 V to 0.0 V 50 60 70 % — 過熱保護 (TSD) 閾値 TTSDTH — — 130 — C *1 過熱保護 (TSD) ヒステリシス幅 TTSDHYS — — 34 — C *1 ソフトスタートタイミング SS 充電電流 ISSCH VSS = 0.3 V 1.1 2.3 3.5 µA — SS 放電抵抗 (シャットダウン時) RSSDCH VEN = 0 V — 5 10 k — スイッチング周波数 DC-DC スイッチング周波数 1 fSW1 IOUT = 1.5 A — 210 — kHz *1 DC-DC スイッチング周波数 2 fSW2 IOUT = 1.5 A — 430 — kHz *1 DC-DC スイッチング周波数 3 fSW3 IOUT = 1.5 A — 650 — kHz *1 注 : *1 : 設計センター値です。
電気的特性 （続き）
CO = 22 µF 2, LO = 1 µH, VOUT 設定 = 1.2 V, VIN = AVIN = PVIN = 12 V, スイッチング周波数 = 650 kHz, VMODE = VREG (FCCM) 特に規定の無い限り、周囲温度 Ta = 25 C 2 Cピン配置
Top View LX MODE AGND PGND AVIN FSEL EN VR EG VFB VO UT SS PGOOD AGND BST PVIN 1 6 7 10 12 13 18 19 20 24 26 PVIN 25 AGND 27 LX 21 22 23 17 16 15 14 11 8 9 5 4 3 2 番号 端子名 タイプ 説明 1 LX 出力 パワー MOSFET 出力端子 インダクタを接続して VIN から GND までスイッチング動作します。 大電流が大振幅で流れるため、基板配線の寄生インダクタンス及び、 インピーダンス成分が効率低下とノイズの原因になるので、最短の 配線パターンになるように配慮してください。 2 3 4 5 6 7 PGND Ground パワー MOSFET 用 GND 端子 8 9 10 MODE 入力 Skip (非連続) モード / FCCM (強制連続モード) 設定端子Low レベル入力時は Skip モード、High レベル入力時は FCCM に 設定されます。 11 AGND Ground GND 端子 20 12 AVIN 電源 電源端子 設定電圧の90 % までの立ち上げ時間 は10 µs 以上、1 s 以下を推奨します。 13 FSEL 入力 スイッチング周波数設定端子 Low レベル入力時は 430 kHz、High レベル入力時は 210 kHz、 Open 時は 650 kHz に設定されます。 14 EN 入力 イネーブル端子 Low レベル入力時は DC-DC が停止し、High レベル入力時は DC-DC が起動します。
端子説明
注 : 各端子の詳細は、機能説明 及び アプリケーション情報の項目を参照願います。端子説明 （続き）
注 : 各端子の詳細は、機能説明 及び アプリケーション情報の項目を参照願います。 番号 端子名 タイプ 説明 15 VREG 出力 LDO 出力端子 内部制御回路用電源 (LDO) の出力端子です。 GND との間に容量を接続してください。 16 VFB 入力 コンパレータ反転入力端子 VFB 端子電圧と REF 出力 (内部基準電圧) が等しくなるように制御されます。 VFB 端子はインピーダンスが高いので、配線パターンはノイズ配線 (LX, BST 等) やインダクタの近辺を通さず、最短になるよう配慮してください。 17 VOUT 入力 出力電圧モニター端子 出力電圧をモニターすることで、スイッチング周波数を制御します。 18 SS 出力 ソフトスタート制御端子 ソフトスタート時間を調整することで、起動時の出力電圧を滑らかに 制御します。GND との間に容量を接続して使用ください。 19 PGOOD 出力 パワーグッド機能用端子 MOSFET のオープンドレイン出力なので、VREG 端子との間に プルアップ抵抗を接続して使用ください。 過電圧検出及び低電圧検出時に Low を出力します。 21 BST 出力 High 側パワー MOSFET ゲートドライバ用端子 High 側パワー MOSFET のゲート駆動電圧を作るために、 ブートストラップ動作します。 LX 端子との間に容量を接続して使用ください。 ノイズの原因になるので、最短の配線パターンになるように配慮してください。 22 PVIN 電源 パワー MOSFET 用電源端子 設定電圧の90 % までの立ち上げ時間 は10 µs 以上、1 s 以下を推奨します。 23 24 25 AGND Ground 放熱用 GND 端子 26 PVIN 電源 放熱用電源端子 27 LX 出力 放熱用パワー MOSFET 出力端子ブロック図
注 : ブロック図は、機能を説明するため、一部省略、簡素化している場合があります。 Control Logic Soft-Start VIN 0.6 V VREF HGATE UVLO SCP OCP TSD REF ON CMP Toff Timer + Comp Ton Timer + Comp FCCM / Skip 0.6 V + 15 % 0.6 V – 15 % Aux Timer Coast Fault VREG : 5.7 V ON / OFF Soft-Start SS VREG BGR VINT VREF EN HPD HGO LPD LGO LGATE VREG VOUT VFB FSEL MODE AGND SS AVIN PGOOD BST LX PGND PVIN 22,23,24,26 19 21 1,2,3, 4,5,6, 27 7,8,9 11,20,25 10 16 17 15 13 14 18 12機能説明
(2) 過電圧検出 (OVD) VFB 端子電圧が設定電圧 (0.6 V) の 115 % を超えて 10 ns 以上経過すると、過電圧検出機能が作動し、 PGOOD 端子はプルダウン状態になります。 更に過電圧状態においては High 側パワー MOSFET は PWM 動作を停止させるためにオフし、Low 側パワー MOSFET はオンしてインダクタ電流が逆流し始めるまで 状態を保持します。(Skip と FCCM の両モードに対して) 過電圧検出が作動してから 30 µs 以内に VFB 端子が 設定電圧の 110 % 以下に低下すると、PGOOD 端子は 再びプルアップ状態になり、PWM 動作を再開します。 30 µs 以上経過すると、High 側及び Low 側のパワー MOSFETはラッチオフ状態になり、内蔵の MOSFET に よって出力電圧は放電されます。再起動するには 電源リセットまたは EN 端子リセットが必要となります。 > 30us(typ) 図 : OVD の動作 115 % 110 % 90 % 85 % 0.6 V VFB PGOOD 1 ms 注 : PGOODは VREGにプルアップ されているものとする 0.6 V < 30us(typ) (3) 出力放電機能 EN 端子が Low の時 、VOUT 端子に接続された内蔵の MOSFET によって出力電圧は放電されます。EN 端子が High の時でも、低電圧誤動作防止機能によりオフした 場合や、過電圧検出もしくは、短絡保護によってラッチオフ すると、上記内蔵 MOSFET により出力電圧は放電されま す。内蔵の MOSFET の抵抗値は、50 です。 図 : OCP 及び SCP の動作 出力電流 [A] 短絡保護検出 (出力電圧の 60 %) 過電流検出 (約 4.5 A) 出力電圧 [V] 1) 2) 3.2 A to 7 A 1. 保護機能 (1) 過電流保護 (OCP) 及び 短絡保護 (SCP) 1) 過電流保護は、出力電流が閾値 (約 4.5 A) を超えると 作動します。本デバイスはパルス・バイ・パルスによる 谷電流検出を用いています。Low 側パワー MOSFET オン時に、インダクタ電流に比例するドレイン・ソース間の 電圧をモニターします。Low 側パワー MOSFET を 流れる電流が OCP レベルを下回る時のみ、 High 側 パワー MOSFET は作動します。そのため、OCP 作動中の出力電圧は指定の電流で低下し続けます。 OCP はラッチタイプの保護機能ではありません。 2) 出力電圧が低下して VFB 端子が設定電圧 (0.6 V) の 60 % 以下になると、短絡保護機能のシーケンスに 入ります。SCP が作動してから 250 µs 以上、 VFB 電圧が設定電圧の 60 % を下回った場合、 High 側及びLow 側のパワー MOSFET はラッチオフ され、内蔵の MOSFET によって出力電圧は放電 されます。再起動するには電源リセットまたは EN 端子 リセットが必要となります。機能説明 （続き）
(5) 過熱保護 (TSD) 本 IC の内部温度が約 130 C を超えると過熱保護機能 が作動し、DC-DC 電源を停止します。 1. 保護機能 （続き） (4) 低電圧検出 (UVD) 動作中に出力電圧が低下して VFB 端子の電圧が 設定電圧 (0.6 V) の 85 % 以下になると、PGOOD 端子 にドレイン接続されたMOSFETがオンし、PGOOD の電圧 を Low に下げます。 更に出力電圧が低下し続けて VFB 端子電圧が設定電圧 (0.6 V) の 60 % に達した場合、短絡保護機能が 作動します。 短絡保護作動前に出力電圧が設定値 (0.6 V) の 90 % に回復すると、PGOOD 端子に接続されたMOSFET が、 1 ms 後にオフし、 PGOOD 電圧はHighになります。 図 : UVD の動作 90 % 85 % 0.6 V VFB PGOOD 1 ms 60 % 注 : PGOODは VREGにプルアップ されているものとする (2) スイッチング周波数設定 本 IC は 3 つの異なるスイッチング周波数 (650 kHz, 430 kHz, 210 kHz) で動作します。 このスイッチング周波数は下記の通り FSEL 端子で 設定します。 2. 端子設定 (1) 動作モード設定 本 IC は Skip (非連続) モードと FCCM (強制連続モード) の異なる 2 つのモードで動作可能です。 Skip モードでは軽負荷時の効率を改善するために、 パルススキップ方式で動作します。FCCM では EMI 課題を 回避するために、固定周波数方式で動作します。 これら動作モードは下記の通り MODE 端子で設定します。 MODE 端子 モード Low Skip (非連続) モード High FCCM (強制連続モード) FSEL 端子 スイッチング周波数 [kHz] Low 430 High 210 Open 650機能説明 （続き）
3. 出力電圧設定 出力電圧値は VFB 端子の外付け抵抗値により 設定可能です。 下記抵抗値は一般的な出力電圧の場合の推奨値です。 注 : RFB2 は 10 k まで動作しますが、抵抗値が高過ぎる とノイズの影響を受けやすくなります。 VFB コンパレータ閾値は 1 % に調整しています。 しかし、 VFB コンパレータ以外の回路要因で実際の 出力電圧精度は 1 % 以上になります。 VOUT 設定 = 3.3 V (FCCM, VIN = 12 V, IOUT = 0 A, スイッチング周波数 = 650 kHz) の場合、出力電圧精度は 2.5 % になります。 VOUT = ( 1 + ) RFB1 0.6 RFB2 VOUT RFB1 VFB (0.6 V) RFB2 VOUT [V] RFB1 [] RFB2 [] 5.0 11.0 k 1.5 k 3.3 4.5 k 1.0 k 1.8 2.0 k 1.0 k 1.2 1.5 k 1.5 k 1.0 1.0 k 1.5 k CSS : SS 端子外付け容量値 4. ソフトスタート設定 ソフトスタート機能は起動時にソフトスタート時間を 調整することで出力電圧を滑らかに制御するものです。 EN 端子を High にすると SS 端子の外付け容量に対して 定電流 (2 µA) で充電し始め、SS 端子電圧は直線的に 増加します。 起動時の VFB 端子電圧は SS 端子電圧で制御されて いるため、VFB 端子電圧も SS 端子電圧と共に 0.6 V の 制御電圧まで直線的に増加しますが、0.6 V の制御電圧に 達するとそれを保持します。 一方、SS 端子電圧は約 2.8 V まで増加してそれを 保持します。 ソフトスタート時間の計算式は以下の通りです。 ソフトスタート時間 [s] = 0.6 CSS 2µ 図 : ソフトスタート時間 EN SS VOUT VFB 0.6 V ソフトスタート時間 [s] UVLO VREG 4.2 V機能説明 （続き）
5. 起動 / 停止設定 本 IC の起動 / 停止は EN 端子で設定します。 EN 端子は外部から制御信号を入力したり、AVIN 端子に 抵抗を介して接続することで設定することが可能です。 例 1 : 外部から制御信号を入力する場合は、EN 端子の High レベル入力電圧 (VENH)、Low レベル入力電圧(VENL) を満たす電圧を入力してください。 例 2: AVIN 端子に抵抗を介して接続する場合の抵抗値は 以下の計算式 (1), (2) を参考に選定してください。 0 V 5 V (最大) AVIN VREG 14 EN 図 : EN 端子への接続回路例 1 AVIN VREG 14 AVIN EN REN1 500 ツェナー電圧 (Vd) : 5.7 V 0.3 V ツェナー電流 (Id) : 100 µA ~ 図 : EN 端子への接続回路例 2 抵抗値 (REN2) : 800 k 50 % (1) : REN1 > Id AVIN – Vd (2) : REN1 < VENH
(AVIN – VENH) REN2
100 µA 12 V – 6 V = 60 k 5 V (12 V – 5 V) 400 k = 560 k (1) : REN1 > (2) : REN1 < [計算式] [計算例]
6. 起動 / 停止シーケンス (1) VIN 電圧安定後に、EN 端子を High にすると BGR や VREG (内部電源用 LDO) が起動します。 (VIN の立ち上げ時間は 10 µs 以上、1 s 以下を 推奨します。) (2) VREG 端子が閾値電圧を超えると、 UVLO が 解除され、ソフトスタートが開始されます。 SS 端子の外付け容量に対して充電を開始し、 SS 端子が直線的に上昇します。 (3) VOUT 端子電圧 (DC-DC 出力) は SS 端子電圧に 追随して上昇し、 設定値に達した後に通常動作に 移行します。
(4) EN 端子を Low にすると、 BGR や VREG や UVLO の 停止及び、 VOUT 端子電圧と SS 端子電圧が 下降します。VOUT 端子の放電時間は出力側の 負荷電流やフィードバック抵抗値に依存します。 注 : 停止後に再起動する場合は、SS 端子の外付け容量が 完全に放電するまで待機してください。 ソフトスタート機能が十分に機能せずに出力電圧が オーバーシュートする場合があります。 VIN UVLO SS VOUT VREG 4.2 V (1) (2) (3) (4) VFB 0.6 V EN PGOOD 2 µ 遅延時間 [s] = 0.09 CSS + 1 m 図 : 起動 / 停止シーケンス ソフトスタート時間 [s] = 2 µ 0.6 CSS 10 µs 以上、1 s 以下 90%
機能説明 （続き）
Q2 Q1 VO(EO) LO CO IL Ei IO IC RC
2
IL
Iox
f
Lo
Ei
Eo
Ei
Eo
IL
Ei_max
Ei
@
2
f
Iox
Ei
Eo
Ei
Eo
Lo
IL の最大値は、以下のようになります。Ei_max
Ei
@
2
Io_max
_max
IL
IL
2 2 28
2
8
2
f
Co
Lo
Ei
Eo
Ei
Eo
Lo
Rc
Co
Ei
f
Co
IL
Lo
Rc
Co
Ei
Vob
Vop
Vrpl
Ei_max
Ei
@
3
2
(rms)_max
IL
Ic
7. インダクタ、外付け容量設定 入力電圧と出力電圧が決まれば、インダクタと 動作周波数によって、リップル電流を計算できます。 高効率動作には、リップル電流の小さい低周波数で 動作させる必要があります。しかしながら、部品サイズ、 効率、動作周波数の間にトレードオフがあり、これを 実現するには大きなインダクタが必要です。 リップル電流を IO (Max) の 40 % とすると、 Eiが最大の時にリップル電流も最大となるので、 リップル電流が規定値以下であることを保証するために、 以下の計算式に沿って、インダクタを選定する必要が あります。 CO は基本的に、リップル電圧と負荷過渡応答を最小化する ESR (等価直列抵抗 RC) によって選択します。 出力リップル電圧 VRPL の計算式は下記の通りです。 以上より、出力リップル電圧を最小化するために、 低 ESR のセラミックコンデンサを推奨します。 また、RMS 電流規格の計算式は下記の通りです。 IL IO IC 0 0 EO IL / 2 Ton T = 1 / f VO VRPL IL / 2機能説明 （続き）
1. 出力リップル電圧 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 650 kHz, Skip モード, LO = 1 µH, CO = 44 µF (22 µF x 2)
代表特性
IOUT = 0 A IOUT = 100 mA IOUT = 1 A IOUT = 3 A VOUT LX VOUT LX VOUT LX VOUT LX代表特性 （続き）
1. 出力リップル電圧 （続き） 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 650 kHz, FCCM, LO = 1 µH, CO = 44 µF (22 µF x 2) IOUT = 0 A IOUT = 100 mA IOUT = 1 A IOUT = 3 A VOUT LX VOUT LX VOUT LX VOUT LX2. 負荷過渡応答 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, IOUT = 10 mA to 3 A (0.5 A / µs), LO = 1 µH, CO = 44 µF (22 µF x 2) 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, IOUT = 10 mA to 3 A (0.15 A / µs), LO = 1 µH, CO = 44 µF (22 µF x 2)
代表特性 （続き）
VOUT (100mV/div) 36mV 41mV IOUT (2A/div) Time (500us/div) VOUT (100mV/div) 37mV 42mV IOUT (2A/div) Time (100us/div) VOUT (100mV/div) 31mV 38mV IOUT (2A/div) Time (500us/div) VOUT (100mV/div) 29mV 36mV IOUT (2A/div) Time (100us/div)3. 効率 条件 : VIN = 12 V, VOUT 設定 = 1.05 V / 1.2 V / 1.8 V / 3.3 V / 5.0 V, スイッチング周波数 = 430 kHz, LO = 1 µH, CO = 44 µF (22 µF x 2) 条件 : VIN = 12 V, VOUT 設定 = 1.05 V / 1.2 V / 1.8 V / 3.3 V / 5.0 V, スイッチング周波数 = 650 kHz, LO = 1 µH, CO = 44 µF (22 µF x 2)
代表特性 （続き）
Load Regulation_f = 430kHz (Skip mode) 1.10 1.12 1.14 1.16 1.18 1.20 1.22 1.24 1.26 1.28 1.30 0 .0 0.5 1.0 1.5 2.0 2.5 3.0 IOUT (A) V O U T ( V )
Load Regulation_f = 650kHz (Skip mode)
1.10 1.12 1.14 1.16 1.18 1.20 1.22 1.24 1.26 1.28 1.30 0 .0 0.5 1.0 1.5 2.0 2.5 3.0 IOUT (A) V O U T ( V ) Load Regulation_f = 430kHz (FCCM) 1.10 1.12 1.14 1.16 1.18 1.20 1.22 1.24 1.26 1.28 1.30 0 .0 0.5 1.0 1.5 2.0 2.5 3.0 IOUT (A) V O U T ( V ) Load Regulation_f = 650kHz (FCCM) 1.10 1.12 1.14 1.16 1.18 1.20 1.22 1.24 1.26 1.28 1.30 0 .0 0.5 1.0 1.5 2.0 2.5 3.0 IOUT (A) V O U T ( V ) 4. 負荷安定度 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, LO = 1 µH, CO = 44 µF (22 µF x 2) 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 650 kHz, LO = 1 µH, CO = 44 µF (22 µF x 2)
代表特性 （続き）
Line Regulation_f = 430kHz (Skip mode) 1.10 1.12 1.14 1.16 1.18 1.20 1.22 1.24 1.26 1.28 1.30 0 5 10 15 20 25 30 VIN (V) V O U T ( V ) Line Regulation_f = 430kHz (FCCM) 1.10 1.12 1.14 1.16 1.18 1.20 1.22 1.24 1.26 1.28 1.30 0 5 10 15 20 25 30 VIN (V) V O U T ( V ) 5. 入力安定度 条件 : VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, IOUT = 1.5 A, LO = 1 µH, CO = 44 µF (22 µF x 2)
代表特性 （続き）
6. 起動 / 停止
条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, Skip モード, IOUT = 0 A ,
LO = 1 µH, CO = 44 µF (22 µF x 2) 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, FCCM, IOUT = 0 A , LO = 1 µH, CO = 44 µF (22 µF x 2)
代表特性 （続き）
EN (2 V/div) VOUT (0.5 V/div) SS (2 V/div) EN (2 V/div) VOUT (0.5 V/div) SS (2 V/div) EN (2 V/div) VOUT (0.5 V/div) SS (2 V/div) EN (2 V/div) VOUT (0.5 V/div) SS (2 V/div) Time (10 ms/div) Time (10 ms/div)6. 起動 / 停止 （続き）
条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, Skip モード, RLOAD = 0.5 ,
LO = 1 µH, CO = 44 µF (22 µF x 2) 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, FCCM, RLOAD = 0.5 , LO = 1 µH, CO = 44 µF (22 µF x 2)
代表特性 （続き）
EN (2 V/div) VOUT (0.5 V/div) SS (2 V/div) EN (2 V/div) VOUT (0.5 V/div) SS (2 V/div) EN (2 V/div) VOUT (0.5 V/div) SS (2 V/div) EN (2 V/div) VOUT (0.5 V/div) SS (2 V/div)Time (10 ms/div) Time (10 ms/div)
7. 短絡保護 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz , LO = 1 µH, CO = 44 µF (22 µF x 2)
代表特性 （続き）
LX (10 V/div) VOUT (1 V/div) SS (2 V/div) IOUT (5 A/div) Time (10 ms/div) LX (10 V/div) VOUT (1 V/div) SS (2 V/div) IOUT (5 A/div) Time (10 ms/div) Skip Mode FCCMLX Average Frequency (MHz) FCCM 0.00 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.01 0.1 1 10 ILOAD (A) L X A v e ra g e F re q u e n c y ( M H z)
LX Average Frequency (MHz) Skip mode
0.00 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.01 0.1 1 10 ILOAD (A) L X A v e ra g e F re q u e n c y ( M H z) 8. スイッチング周波数 条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, IOUT = 10 mA to 3 A , LO = 1 µH, CO = 44 µF (22 µF x 2) 条件 : VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, IOUT = 3 A , LO = 1 µH, CO = 44 µF (22 µF x 2)
代表特性 （続き）
LX Average Frequency (MHz) Skip mode
0.0 0.1 0.2 0.3 0.4 0.5 0.6 4 6 8 10 12 14 16 18 20 22 24 26 28 VIN(V) L X A v e ra g e F re q u e n c y ( M H z) LX Average Frequency (MHz) FCCM 0.0 0.1 0.2 0.3 0.4 0.5 0.6 4 6 8 10 12 14 16 18 20 22 24 26 28 VIN(V) L X A v e ra g e F re q u e n c y ( M H z)
9. サーモグラフ
条件 : VIN = 12 V, VOUT 設定 = 1.2 V, スイッチング周波数 = 430 kHz, FCCM, IOUT = 3 A, LO = 1 µH, CO = 44 µF (22 µF x 2)
応用回路図 レイアウト図 評価基板シルク印刷レイアウト図（基板裏面） 評価基板シルク印刷レイアウト図（基板表面） 1. 評価ボード情報 条件 : VOUT 設定 = 1.2 V, スイッチング周波数 = 650 kHz, Skip モード
アプリケーション情報
NN30320A PGND VOUT C-DCDCOUT1 C-DCDCOUT2 C-DCDCOUT3 L-LX C-AVIN1 C-AVIN2 C-PVIN5 C-PVIN6 R-FBX R-FBX VFB LX PVIN AVIN VOUT C-BST SS C-VREG 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 1 2 3 4 5 6 FSEL L-LX R -F B3 R -F B2 C -D C D C O U T 1 C -D C D C O U T 2 R -F B4 R -F B 1 LX BST MO D E AG N D AVI N EN VREG VFB VOUT SS PG O O D AG N D PVI N C -PVI N 5 C -PVI N 6 C -AVI N 1 C -AVI N 2 C -BST DCDCOUT R -PG PVIN C -SS SS C -V REG VOUTアプリケーション情報 （続き）
2. 基板レイアウト設計に関して DC-DC レギュレータを安定的に動作させるためには 基板レイアウト設計を十分に考慮する必要があります。 ここでは基板レイアウト設計上の注意事項を示します。 (a) スイッチングノイズ低減のため、入力コンデンサ CIN と PVIN / PGND 端子の距離が最短となるように 入力コンデンサ CIN を配置し、ループ (1) の 寄生インダクタンス及び、インピーダンスを低減する。 (b) 安定性向上のため、PGND と AGND を一点接地 (2) する。 (c) 出力負荷変動低減のため、出力電流配線 IOUT と 出力センス配線 VOUT については共通インピーダンスが 小さくなるように配線する。また、出力センス配線 VOUT は出力コンデンサ CO の直近から配線する。(3) (d) 損失と出力リップル電圧低減のため、インダクタ LO と LX 端子の距離、出力コンデンサ CO と (2) / (3) の距離が 最短になるようにインダクタ LO、出力コンデンサ CO を 配置し、ループ (4) の寄生インダクタンス及び、 インピーダンスを低減する。 (e) 応用回路図例の太線部分は大電流が流れるため、 配線は出来るだけ太くする。 (f) VFB / SS / VREG 端子の各配線はスイッチングノイズ の影響を考慮して、 LX / BST 配線、インダクタ LO の 近辺は通さず、極力短くなるように配線する。特に VFB 端子はインピーダンスが高いので最短で配線する。 (g) RFB1 / RFB2 はスイッチングノイズの影響を考慮して、 LX / BST 配線及び、インダクタ LO から離し、且つ VFB 端子直近に配置する。 (h) LX / BST 配線はノイズの原因になるので、最短で 配線する。 注 : 本応用回路図とレイアウト図は参考例です。 量産セットの動作を保証するものではありません。 量産セットを設計する際は、十分に評価・検証を 実施したうえ、お客様の責任でご使用ください。 機器の設計における上記応用回路図や情報の適用に 対しては、 十分に注意を払ってください。 VFB VREG BST LX PGND AGND SS AVIN PVIN VOUT IOUT CO CIN RFB1 RFB2 (1) (4) (3) (2) LO 図 : 応用回路図3. 推奨部品構成
アプリケーション情報 （続き）
参照番号 数量 値 部品メーカー 部品名 備考
C-AVIN1 2 10 µF TAIYO YUDEN UMK325AB7106MM-T — C-AVIN2 1 0.1 µF Murata GRM188R72A104KA35L — C-BST 1 0.1 µF Murata GRM188R72A104KA35L — C-DCDCOUT 2 22 µF Murata GRM32ER71E226KE15L — C-PVIN5 2 10 µF TAIYO YUDEN UMK325AB7106MM-T — C-PVIN6 1 0.1 µF Murata GRM188R72A104KA35L — C-SS 1 10 nF Murata GRM188R72A103KA01L — C-VREG 1 1.0 µF Murata GRM188R71E105KA12L —
L-LX 1
1.0 µH Panasonic ETQP3W1R0WFN
FSEL : GND (430 kHz) OPEN (650 kHz)
4.7 µH Panasonic ETQP3W4R7WFN FSEL : VREG (210 kHz) R-FB1 1 1.5 k Panasonic ERJ3EKF1501V — R-FB2 1 0 Panasonic ERJ3GEY0R00V — R-FB3 1 1.5 k Panasonic ERJ3EKF1501V — R-FB4 1 0 Panasonic ERJ3GEY0R00V — R-PG 1 100 k Panasonic ERJ3EKF1003V —
パッケージ情報
外形図
単位 : mm
