長寿命3〜6倍のポイント
こんな工場に最適です
●
オイルミストによる腐食が激しい室内ユニット側熱交換器の伝熱管に、
腐食に強い「新銅合金」を採用。
●
オイルミストが発生する工場は塵埃濃度も高くなるため、
全閉モーターを採用し軸受けなどへの塵埃侵入を防止。
また電機部品を密閉箱に集約化し防塵性を強化。
●
切削油または研削油の立ち込める場所
●
自動車部品製造工場
●
食用油のミストが立ち込める場所
●
金属粉、研削材、小麦粉、化学調味料、紙屑、
木材チップ、セメント類の粉塵が立ち込める場所
●
鋼板製のドレンパン、吸込グリルで耐久性を向上。
●
室内ユニット側熱交換器には、フィン形状がシンプルなワッフルフィン を採用し、塵埃濃度が高い環境での目詰まりによる能力低下を減少。
●
天井吊形はリモコンケースに耐油性樹脂を採用。
●
ステンレス製のオイルミストフィルター（オプション品）も組み込み可能。
工場用エアコンはこれらの問題を解消すべく設計しています。
リン脱酸銅に特殊添加物を加えた「新銅合金伝熱管」は、従来銅管の もつ伝熱特性を変化させずに、オイルミスト環境での耐食性の大幅向上
化
（注1）を実現。従来銅管に比べて約3〜6倍の耐食性を発揮します。
（注1）耐食性の向上割合はオイルミスト濃度、運転時間によって大きく変化します。
機械、金属、輸送機、食品工場などで下記の雰囲気の場所
※有機溶剤、腐食ガス（酸、アンモニア、硫黄化合物など）の雰囲気での使用はできません。
※使用環境に対応して点検・清浄を実施しないと性能の低下や故障が発生します。
業種
機械製造工場 食品製造 パルプ、紙製品製造 窯業、土石製品製造
主製品
一般産業用機械、建設・金属加工機械、
自動車関連、自転車、船舶 パン、菓子、水産、飲料水、飼料
パルプ、紙 ガラス、セメント、セラミック製品
高耐久

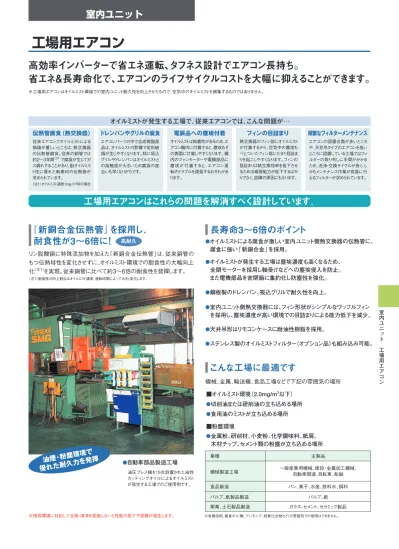

工場用エアコン
高効率インバーターで省エネ運転、タフネス設計でエアコン長持ち。
省エネ＆長寿命化で、エアコンのライフサイクルコストを大幅に抑えることができます。
油圧プレス機を15台設置された油性 カッティングオイルによるオイルミスト が発生する工場でのご使用例です。
油煙・粉 塵環境で 優れた耐 久力を発 揮
■オイルミスト環境（2.0mg/m
3以下）
■粉塵環境
オイルミストが発生する工場で、従来エアコンでは、こんな問題が…
伝熱管腐食（熱交換器） ドレンパンやグリルの腐食 電装品への塵埃付着 フィンの目詰まり 頻繁なフィルターメンテナンス
従来エアコンでオイルミストによる 損傷が著しいところは、熱交換器 の伝熱管腐食。従来の銅管では 約2〜3年間（注1）で腐食が生じてガ ス漏れすることがあり、耐オイルミス ト性に優れた新素材の伝熱管が
求められています。
（注1）オイルミスト濃度１mg/m3時の場合
エアコンパーツの中で合成樹脂部 品は、オイルミストの影響で変形破 損が生じやすくなります。特に吸込 グリルやドレンパンはオイルミストと の接触度が大きいため腐食の度 合いも早くなりがちです。
オイルミストは粘着性があるため、エ アコン機内に付着すると、塵埃もそ の表面に付着しやすくなります。機 内のファンモーターや電機部品に 塵埃が付着すると、エアコン運 転のトラブルを誘発するおそれがあ ります。
熱交換器のフィン部にオイルミスト が付着するから、空気中の塵埃も べとついたフィン部にたまり目詰ま りを起こしやすくなります。フィンの 目詰まりは熱交換効率を低下させ るため冷暖房能力が低下するばか りでなく、故障の原因にもなります。
エアコンの設置台数が多いところ や、天井吊タイプのエアコンを高い ところに設置している工場ではフィ ルターの取り外しに手間がかかる ため、洗浄・交換サイクルが長く、し かもメンテナンス作業が容易に行 えるフィルターが求められています。
『新銅合金伝熱管』を採用し、
耐食性が3〜6倍に！
※工場用エアコンはオイルミスト環境での室内ユニット耐久性を向上させたもので、空気中のオイルミストを捕集するものではありません。
■外形図 71形
●吹出口ユニット分離型（壁下吸込タイプ）
BAFJ82B80
●吹出口ユニット
室内ユニット
142
室内ユニット 工場用エアコン
工場用エアコン 天井吊形
AXQP-M 140・224・280形
脚立不要のフィルターメンテナンスが 好評の天井吊形。
オプション品 ： P144 受注生産3箇月
※リモコンは付属しています。●
脚立なしでフィルターの取り外し・取り付けができる便利な手動昇降式。
●
ファンアッセンブリーの一括側面取り出しが可能。 （左側面）
●
室内ユニットを工場の中央部にも容易に設置できます。
●
室内ユニットを効果的に分散設置すると、快適性がさらに向上します。
●
大きな設備機器があり、天井が高い工場に設置しても、暖房時に 温風を床面まで確実に送風できます。
（ロングライフフィルター、オイルミストフィルターに適用）
（注1）鎖長さは機器下端から約1900mm
フィルター昇降高さは機器下端から約2500mmとなります。
■暖房温度分布
（AXQP140M：風量「強」.45°吹き出し）■冷房風速分布
（AXQP140M：風量「弱」）（オートスイング運転）
0°〜45°の範囲で オートスイングします。
（吹出角度5段階設定）
吹出方向が5段階にセットできます。
※電動にて稼動する水平羽根は 3枚中、下方2枚のみです。
（室内ユニット）
（室内ユニット）
４ ２ ０
５
２ ４ ６ ８ 10 12 14
22℃
30℃
28℃
26℃
24℃
ｍ
（ｍ）
（ｍ） ︵天井高さ︶
設置高さエアコン︵
︶ ︵天井高さ︶
４ ２ ０
５ｍ
２ ４ ６ ８ 10 12 14（ｍ）
（ｍ）
45°吹出し
水平吹出し
1． 0．
1．
2．
0 5 5
0
0．5ｍ／ｓ ｍ／ｓ ｍ／ｓ
1．0ｍ／ｓ ｍ／ｓ
1．5ｍ／ｓ ｍ／ｓ
2．0ｍ／ｓ
設置高さエアコン︵
︶
①
手前側の鎖を10cm程度下方 に引くとチャンバーからフィルター が外れます。
②
鎖から手をゆるめてフィルターの 下降速度を調節しながら、ゆっく りと降ろしてください。
③
下まで降りたらフィルター上部の ローレットネジをゆるめて上枠か らフィルターを外してください。
オートロールフィルターの取り外し、取り付けは脚立に登っての作業となります。（交換所要時間は15分です）
フィルター取外要領
天井吊形の室内ユニットだから 床スペースをフル活用
高天井空間でも使用可能
（エアコンは3.5m高さまで設置可能）
フィルターメンテナンスが容易です
（オプション品のフィルターチャンバーが必要です）
省スペース
快適・高天井
省メンテ
３．５ｍ
３．５ｍ
■仕様表
機 種 メーカー希望 小売価格
本体 本体
AXQP224M 1,150,000円 AXQP140M
850,000円
AXQP280M 1,268,000円 冷 房 能 力 （kW）
暖 房 能 力 （kW）
寒冷地低温暖房 （kW）
冷 房 暖 房 冷 房 暖 房 冷 房 暖 房 強（dB）
弱（dB）
消費電力
（kW）
運転電流
（A）
力 率
（%）
電 源（AC・V）
電気特性
エアフィルター 運転音 音響パワーレベル
（注2）
送風機
配管関係
ドレンポンプ
追加アップ量（ドレン配管接続口より）（ｍｍ）
外装塗装色（マンセルＮo．） 外形寸法（ｍｍ）高さ×幅×奥行（注3）
質 量（ｋｇ）
（注1）冷房・暖房能力および電気特性はJRA4067：2015条件によります。
室外ユニットが標準仕様の場合の低温暖房能力は、
・室外ユニットの低温暖房能力が暖房能力と同じ場合、室内ユニットの低温暖房能力も暖房能力と同じです。
・室外ユニットの低温暖房能力が暖房能力より低い場合、室内ユニットの低温暖房能力も暖房能力より低下します。
（注2）運転音 音圧レベルの値はP.230をご参照ください。
（注3）外形寸法の高さと奥行の（ ）内の数値は手動昇降式フィルター（オプション品）を付けた場合の寸法です。外形寸法の幅の（ ）内の数値は天井金具付の寸法です。
形 式 風 量 機外静圧（Pa）
電動機定格出力（kW）
駆動方式 冷媒ガス配管（mm）
冷媒液配管（mm）
冷媒配管位置 ドレン配管 （mm）
強（ｍ3/ｍｉｎ）
弱（ｍ3/ｍｉｎ）
14.0 16.0 17.0 0.31/0.41 0.31/0.41 1.57/2.06 1.57/2.06 98.7/99.5 98.7/99.5
67 63 40 32 0.25 φ15.9（フレア接続）
500（580）×950（1050）×1215（1370）
98
22.4 25.0 26.5 単相200 0.61/0.70 0.61/0.70 3.12/3.51 3.12/3.51 97.8/99.7 97.8/99.7
− 70 66 シロッコファン
60 48
− 0.18×2
直結 φ19.1（ろう付け接続）
φ9.5（フレア接続）
本体側面 R1 1/2（PT1 1/2オネジ）
オプション ー
アイボリーホワイト（5Y7.5/1近似）
500（580）×1290（1390）×1215（1390）
133
28.0 31.5 33.5 0.72/0.916 0.72/0.916 3.65/4.62 3.65/4.62 98.6/99.1 98.6/99.1
75 72 80 64 0.30×2 φ22.2（ろう付け接続）
500（580）×1420（1520）×1215（1400）
143
（50/60Hz）
（注1）
（注1）
（注1）
（注1）
室内ユニット
室内ユニット 工場用エアコン天井吊形 仕様表 ・ 外形図
ロングライフフィルター用 オイルミストフィルター用
ロングライフフィルター用 オイルミストフィルター用 オートロールフィルター用
BAF42A5 ５５,０００円 BAF42A8 ６５,０００円 BAF42A10 ７５,０００円
BAF42A5G ６０,０００円 BAF42A8G ７０,０００円 BAF42A10G ８０,０００円
オートロールフィルター用（注3）
中継ハーネス
BAFR42A5 １９５,０００円 BAFR42A8 ２１８,０００円 BAFR42A10 ２５３,０００円
A3P089902 １１,０００円
KAF42A5 １１,０００円 KAF42A8 １３,８００円 KAF42A10 １５,４００円
KAF42A5G １６,５００円 KAF42A8G １９,３００円 KAF42A10G ２０,９００円
KAFR42A5 １７,６００円 KAFR42A8 ２５,３００円 KAFR42A10 ２９,７００円
ドレンポンプキット（注4）（注5）
グループ遠方制御アダプター（注7）
アダプター取付箱
K-DU352EA 113,０００円 KRP4A3 １３,２００円 KRP7A91 １３,２００円
（注1）フィルターチャンバーとフィルターのセット品です。 （注2）受注生産品となります。 （注3）オートロールフィルター用フィルターチャンバー手配時には、中継ハーネス（A3P089902）を必ず同時に手配願います。 （注4）別売のグループ遠方制御アダプタ ー（KRP4A3）とアダプター取付箱（KRP7A91）が必要です。また、2リモコン制御および集中制御機器との併用はできません。 （注5）集中制御機器との併用が必要な場合は、当社営業所までお問い合わせください。 （注6）出口ドレンホースについては同 等品を現地調達いただければご購入不要です。 （注7）別売のアダプター取付箱（KRP7A91）が必要です。
★機種名の右の数字に○のついているオプション品は、受注生産品のため、納期がかかる場合があります。納期は当社営業所までお問い合わせください。
AXQP140M AXQP224M AXQP280M
機種名 フィルター
チャンバー
（注1）ユニット（注2）
フィルター
（交換用）
①
②
③
④ 5 6 7 8 9 10 11 12 13 14 15
■オプション品
接続キット
品 番
※ のオプション品は単独では使用できませんので、セットでご購入ください。（左端から記載されていないオプション品が別売の必須オプション品です。）
揚程5/7m
（50/60Hz）
（ ）
出口ドレンホース（注6） K-DUP41G（ドレンホース５ｍ）11,0００円 またはK-DUP42G（ドレンホース１５ｍ）２6,5００円 またはK-DUP43G（ドレンホース３０ｍ）51,8００円 またはK-DUP44G（ドレンホース５０ｍ）86,3００円 ドレンポンプキット（注4）（注5）グループ遠方制御アダプター（注7）
アダプター取付箱
K-DU552EA １38,０００円 KRP4A3 １３,２００円 KRP7A91 １３,２００円
接続キット
品 番 揚程10/14m
（50/60Hz）
（ ）
出口ドレンホース（注6） K-DUP41G（ドレンホース５ｍ）11,0００円 またはK-DUP42G（ドレンホース１５ｍ）２6,5００円 またはK-DUP43G（ドレンホース３０ｍ）51,8００円 またはK-DUP44G（ドレンホース５０ｍ）86,3００円■外形図 140形
※掲載の価格には消費税は含まれておりません。
144
室内ユニット 工場用エアコン天井吊形 仕様表 ・ 外形図
■外形図
280形 224形
室内ユニット
室内ユニット 工場用エアコン天井吊形 仕様表 ・ 外形図
工場用エアコン 天井吊形
工場用エアコン 床置ダクト形
オプション品 ： P147 ※リモコンは付属しています。
◎本製品はダイキン工業（株）ブランド品となります。
現地設定で選択できる3種類のモードを標準搭載。
工場全体の空調が必要なところに・・・
ニーズに合わせて
空調方式が選べます。
●
従来の吸込温度で制 御する方法で、全体空 調に適しています。風 量、機外静圧変更の場 合は、プーリー変更に よる風 量の変 更が必 要です。
全体空調 標準モード
●
別売のプレナム室を追加することで、直吹きになる簡易な 展開も可能です。
※ただし、約５dB程度運転音がアップしますのでご注意ください。
生産ラインだけの空調が必要なところに・・・
●
吹出温度制御で冷えす ぎを防ぎ、快適性をア ップします。コントロー ルパネルからの現地設 定とプーリー変更によ る風量の変更が必要 です。
ゾーン空調 スポット省エネモード
受注生産3箇月 FFYVP-MA 280・450・560形
現場に合わせて選択自在の
モード設定が可能な床置形タイプ。
※室内ユニットが1台接続の場合、「スポット省エネモード：が選択できます。
※コントロールパネルによる、現地設定が必要です。
※吹出温度一定制御ではありません。コントロールパネルから吹出温度を設定できますが、空調負 荷や機械保護制御のため、設定温度にならない場合があります。
大量の換気を必要とするところに・・・
●
オールフレッシュ仕様に変更するためには、本体のコントロールパ ネルからの現地設定とプーリー変更による風量の変更が必要で す。本モードで室温の制御はできません。室温制御が必要な場合 は、必ず別の室温制御用エアコンと併用してください。
外気導入 外気処理モード
※室内ユニットが1台接続の場合、「外気処理モード」が選択できます。 ※コントロールパネルによ る現地設定およびプーリー変更やダンパー設置などによる風量変更が必要です。 ※冷房：室外 温度19〜43℃DB/暖房：室外温度−3〜15℃DB（−7〜13℃WB）の範囲で運転できます。
※コントロールパネルから吹出温度を設定できますが、空調負荷や機械保護制御のため、設定温度に ならない場合があります。 ※室温の制御はできませんので、室温制御が必要な場合は他の室温制 御用エアコンを併用し、対応してください。 ※デフロスト運転時、室内ファンが停止します。
■外形図
280形 224形
室内ユニット
■仕様表
（50/60Hz）機 種 本体 FFYVP280MA FFYVP450MA FFYVP560MA
メーカー希望
小売価格 本体 2,650,000円 3,340,000円 4,030,000円
冷 房 能 力（kW）（注1） 28.0 45.0 56.0
暖 房 能 力（kW）（注1） 31.5 50.0 63.0
寒冷地低温暖房（kW）（注1） 33.5 53.0 67.0
電気特性
電 源（AC・V） 三相200
消費電力
（kW） 冷 房 1.05/1.09 2.25/2.21 3.17/3.16
暖 房 1.05/1.09 2.25/2.21 3.17/3.16
運転電流（A） 冷 房 5.0/4.4 9.8/8.5 12.8/11.4
暖 房 5.0/4.4 9.8/8.5 12.8/11.4
力 率
（%） 冷 房 60.4/70.9 66.0/75.1 71.5/80.0
暖 房 60.4/70.9 66.0/75.1 71.5/80.0
エアフィルター ロングライフフィルター（防カビ樹脂ネット）
運転音 音響パワーレベル（dB）（注2） 70 78
送風機
（注3）（注4）
（注5）
形 式 シロッコファン
風 量 強（m3/min） 84 120 190
弱（m3/min） －
機外静圧（Pa）（注6） 138/159 109/109 42/42
電動機定格出力（kW） 1.5×1 2.2×1 3.7×1
駆動方式 ベルト掛け駆動
配管関係
冷媒ガス配管（mm） φ22.2（ろう付け接続） φ28.6（ろう付け接続）
冷媒液配管（mm） φ9.5（ろう付け接続） φ12.7（ろう付け接続） φ15.9（ろう付け接続）
冷媒配管位置 側面
ドレン配管（mm） PS1メネジ
ドレンポンプ追加アップ量
（ドレン配管接続口より）（mm） オプション
外装塗装色（マンセルNo.） アイボリーホワイト－（5Y7.5/1近似）
外形寸法（mm）高さ×幅×奥行 1670×1170×510 1900×1170×720 1900×1470×720
質 量（kg） 159 221 275
（注１）冷房・暖房能力および電気特性はJRA4067：2015条件によります。室外ユニットが標準仕様の場合の低温暖房能力は、 ・ 室外ユニットの低温暖房能力が暖房能力と同じ場合、室内ユニットの低温暖房 能力も暖房能力と同じです。 ・ 室外ユニットの低温暖房能力が暖房能力より低い場合、室内ユニットの低温暖房能力も暖房能力より低下します。 （注2）運転音 音圧レベルの値はP.230をご参照ください。
（注3）560形の場合、ファンベアリングへ定期的に注油の必要があります。 （注4）ファン用ベルトは1年ごとに点検、また、5,000時間（目安）ごとに交換する必要があります。 （注5）試運転後、ファン用ベルトの 再調整の必要があります。 （注6）標準装備しているプーリーでの機外静圧を示します。
※掲載の価格には消費税は含まれておりません。
■接続可能な組み合わせ一覧
（450形以上の場合、下記以外の組み合わせはできません。）
1対1の場合
室外ユニット 450形 560形
工場用エアコン
床置ダクト形 450形 560形
複数台の場合
室外ユニット 450形×2台
（まとマルチ）
560形×2台
（まとマルチ）850形×1台 850形×2台
（まとマルチ）
工場用エアコン
床置ダクト形 450形×2台（注1）560形×2台（注1）450形×2台（注1）450形×4台（注1）
560形×3台or （注1）
（注1）スポット省エネモード、外気処理モードでの使用はできません。
146
室内ユニット 工場用エアコン床置ダクト形 仕様表 ・ 外形図
■オプション品
※ のオプション品は単独では使用できませんので、セットでご購入ください。（左端から記載されていないオプション品が別売の必須オプション品です。）機種名 FFYVP280MA FFYVP450MA FFYVP560MA
ドレンポンプキット（揚程5/7m（50/60Hz）） （注1）（注2）（注3） 1 K-DU352EA 113,000円
接続キット 出口ドレンホース （注4） 2 K-DUP41G（ドレンホース5m） 11.000円 または K-DUP42G（ドレンホース15m） 26,500円 または K-DUP43G（ドレンホース30m） 51,800円 または K-DUP44G（ドレンホース50m） 86,300円 ドレンポンプキット（揚程10/14m（50/60Hz）） （注1）（注2）（注3） 3 K-DU552EA 138,000円
接続キット 出口ドレンホース（注4） 4 K-DUP41G（ドレンホース5m） 11.000円 または K-DUP42G（ドレンホース15m） 26,500円 または K-DUP43G（ドレンホース30m） 51,800円 または K-DUP44G（ドレンホース50m） 86,300円
オイルミストフィルター 5 KAFJ42A280G 63,400円 KAFJ42A400G 84,700円 KAFJ42A560G 112,200円
吹出・吸込関連 前面吸込高性能フィルターチャンバー
高性能フィルター チャンバー（注5）（注6）
比色法65%タイプ 6 KDDF-92A280 122,100円 KDDF-92A400 152,900円 KDDF-92A560 196,900円 比色法90%タイプ 7 KDDF-93A280 124,300円 KDDF-93A400 155,100円 KDDF-93A560 199,100円
前面吸込口基フランジ 8 KD-9A280 15,500円 KD-9A400 16,700円 KD-9A560 18,200円
吸込グリル（注6） 9 KDGF-9A280 26,700円 KDGF-9A400 32,500円 KDGF-9A560 37,700円
フィルター（交換用）（注
7）
ロングライフフィルター 10 KAF-91A280 24,200円 KAF-91A400 31,900円 KAF-91A560 39,600円
高性能 フィルター
比色法65% 11 KAF-92A280 71,500円 KAF-92A400 88,000円 KAF-92A560 110,000円
比色法90% 12 KAF-93A280 73,700円 KAF-93A400 90,200円 KAF-93A560 112,200円
プレナム室（注8）（注9） 品 番 ⑬ KPC8J 39,000円 KPCJ400A（注10） 54,000円 KPC15JA（注10） 57,000円
プレナム室用プーリー ⑭ KPP10JA 5,000円 ―
新鮮空気取入口 （注11） 15 KD106D10 9,000円 KDFJ906A560 10,300円
背面吸込口キット 16 KDFJ905A280 49,500円 KDFJ905A400 55,000円 KDFJ905A560 60,500円
プレナム室側面吹出グリルキット 17 KD101A10 5,500円 KD101A20 5,900円
進相コンデンサー
標準用 50Hz用 18 KECJ9A140V5 12,100円 KECJ9A4005 14,300円 KECJ9A400V5 16,500円
60Hz用 19 KECJ9A140P5 9,900円 KECJ9A4006 12,100円 KECJ9A4005 14,300円
1サイズ UP用
50Hz用 20 KECJ9A200V5 12,100円 KECJ9A400V5 16,500円 KECJ9A560V5 19,800円
60Hz用 21 KECJ9A140V5 12,100円 KECJ9A4005 14,300円 KECJ9A400V5 16,500円
2サイズ UP用
50Hz用 22 ― KECJ9A560V5 19,800円 ―
60Hz用 23 ― KECJ9A400V5 16,500円 ―
木台 24 KWF1G8P 8,100円 KKWJ9A400 14,300円 KWF1G15 17,600円
防振架台 （注8） K-ABSG1408A 64,000円 K-ABSG1409A 68,000円 K-ABSG1410A 74,000円
（注1）室内ユニット１台ごとにドレンポンプを１つ設置してください。複数の室内ユニットを１つのドレンポンプに接続しますと、ドレン水漏れを起こす場合もあります。
（注2）集中制御機器との併用が必要な場合は、当社営業所までお問い合わせください。
（注3）標準装備のグループ遠方制御を用いた制御および集中制御機器との併用はできません。
（注4）出口ドレンホースについては同等品を現地調達いただければご購入不要です。
（注5）別売の前面吸込口基フランジと、吸込グリルが必要です。
（注6）本キットはオイルミストのある雰囲気の場所では使用することができません。
（注7）別売の高性能フィルターチャンバーが必要です。
（注8）受注生産品となります。
（注9）プレナム室とプレナム室用プーリーは併せて使用してください。
（注10）プレナム室用プーリーを付属しています。
（注11）右側面のみ取り付け可能です。（左側面は取り付けできません。）
★液晶ワイヤードリモコン（高機能）（ABRC1E3）は使用できません。
★液晶のコントロールパネルが付属しています。ただし、別売リモコン用端子はありません。
★機器の取付状態や組み合わせ方により採用・併用できないオプション品があります。また、本体の外形や質量、運転音、取付方法が変わる場合もあります。
★機種名の右の数字に○のついているオプション品は、受注生産品のため、納期がかかる場合があります。納期は当社営業所までお問い合わせください。
280形
■外形図
（注2） （注2）
（注1）
（注1）
（注2）
※
室内ユニット
室内ユニット 工場用エアコン床置ダクト形 仕様表 ・ 外形図
工場用エアコン 床置ダクト形
450形
560形
■外形図
※掲載の価格には消費税は含まれておりません。
（注2） （注2）
（注1）
（注1）
（注2）
※
（注2） （注2）
（注1）
（注1）
（注2）
※
148
室内ユニット 工場用エアコン床置ダクト形 仕様表 ・ 外形図
外気処理エアコン
ヒートポンプ方式により、高品質な外気処理を実現。
大風量タイプで、大型空間の快適な換気を容易に実現します。
新透湿膜加湿器の搭載により、高加湿能力
（注1）を実現 （天井埋込ダクト形のみ）。
フラットセルを高密度に積層することにより、
コンパクト化と高加湿能力を発揮。
「新透湿膜」と「マルチフラットセル構造」の採用で、加湿能力をさらに向上しました。
従来方式 新透湿膜
水蒸気 水
不織布 フッ素 不織布 フッ素 不織布
ポリエチレン溶融
水蒸気 水
加湿 された 空気 乾燥した
空気
加湿 された 空気
フッ素 フッ素
不織布とフッ素膜を接着している 溶融ポリエチレンが 透湿を阻害していた。
水蒸気が移動する 際の抵抗を
従来より約1/2削減！
同一面積 加湿量約2倍（従来との比較）
給湯室 トイレなど
外気処理エアコン
室内ユニット 室内ユニット
居室 廊下
室外ユニット 室外ユニット
加湿器
加 湿 空 調 外気導入
■システム構成例
外気を冷却または加湿処理 して室内に取り入れるため、
室内の空調負荷が低減でき、
さらに暖房時は加湿により快 適な室内環境を作ります。
クリーンな加湿が行えるフッ素樹脂製透湿膜。
撥水性に優れたフッ素樹脂の微細孔には強力な表面張力があります。こ れにより、水や水分中に溶け込んだ不純物や雑菌は微細孔を通過できず、
水蒸気のみが通過するため、クリーンな加湿が行われます。
■透湿膜微細孔と微生物の大きさ比較
透湿膜微細孔 0.4μm
1
0.4 10 50 100（μm）
カビ 酵母
雑菌
（注1）条件は室内20℃・40％RH、外気0℃・50％RH、換気量25m3／（h・人）になります。
加湿運転は暖房モードと同時運転となるため、冷房専用でご使用になる場合、加湿機能は作動しません。
ただし、設計条件、設置条件によっては湿度基準値を満足できない場合があります。室外空気が特に乾燥している場合や扉の開閉が多いなど気密性が良くない場合には注意が必要です。
サーモオフ時は加湿能力が大きく低下します。
※加湿器は必ず使用してください。暖房時に発停が多くなり、正常運転ができません。
乾燥した 空気
室内ユニット 外気処理エアコン
室内ユニット 外気処理エアコン
ただし、標準室内ユニットと混在する場合には、以下の制約があります。
「空調＋外気処理＋加湿」を1システムで展開することも可能です。
●加湿器は必ず使用してください。暖房時に発停が多くなり、正常運転ができません。
●本機は外気負荷のみを処理するもので室内温度を一定にするものではありません。
室内負荷（室内の空調）は、標準室内ユニットを接続してください。
また、吹出温度が標準室内ユニットと異なりますので、吹出口は配慮して設置してください。
●屋外側のダクトは結露防止のための断熱処理を必ず行ってください。
●本機と標準室内ユニットはグループ制御ができません。それぞれにリモコンを接続してください。
●「冷房」「送風」で室外温度が5℃以下では加湿器の水が凍結し故障の原因になることがあるため、
ファンを自動的に停止します。
●本機を24時間運転される場合は、定期的なメンテナンス（部品交換など）が必要になります。
●加湿器供給水は下記水質基準で使用してください。弁のつまりや加湿器劣化の原因になります。
（エレメント寿命の保証値ではありません）
酸消費量：50mg/L以下、全硬度：70mg/L以下、イオン状シリカ：30mg/L以下
●加湿エレメント寿命（交換周期）の目安は3年です。（水質や運転状態により短くなることがあります。）
〈条件〉・蒸発残留物：150ppm （蒸発残留物230ppmの場合、エレメントの寿命の目安は2年）
・全硬度：53mg/L イオン状シリカ：20mg/L
・運転時間：年間1300hr（=10hr/日×26日/月×5ヶ月）
・交換周期：初期加湿能力のおよそ70％程度になる時期
※交換周期は、製品を長く安心してご使用いただくための目安時間を示しています。
保証期間を示しているものではありません。
●加湿器を清潔に保つため、長期間（2〜3週間以上）加湿機能を運転しない場合は供給水を止め、
送風運転し加湿器の乾燥運転を実施してください。
必要換気量、必要加湿量を算出し、外気処理エアコンの容量を選択。
必要換気量（m
3/h）
=25×200／5=1000m
3/h 必要加湿量（kg/h）
=1000／0.83× （0.0058−0.0019）
=
4.7 kg/h
■床面積200m
2の事務所の場合（在室人員40名）
条件：室内 20℃・40％RH、外気 0℃・50％RH、
換気量 25m3/（h・人）
選定例
上表より、AXRP140MBFを選定
50％
40％
△X 絶対湿度 0.0058
（kg/kg）
0.0019
（kg/kg）
0℃ 20℃
機種選定の目安
※外気条件：0℃・50％RH、吹出温度22℃（工場出荷時）の場合。
■天井埋込ダクト形の場合
AXRP140MBF AXRP224MBF AXRP280MBF
1,080 1,680 2,100
風量（m3/h） 加湿能力（kg/h）
機種名
6.0 9.3 11.6
●
標準室内ユニットと外気処理エアコンを混在して接続する場合は、室外ユニット容量の50〜100％の範囲内かつ、
外気処理エアコンの接続容量は室外ユニット容量の30％以下としてください。
●
接続対象機種：全機種
※外気処理エアコンに接続した場合、暖房時外気温度−5℃以下で使用しないでください。
−5 15 19 （33.5） 43
■使用限界 32
暖房運転可能範囲
暖房運転可能範囲 送風運転
冷房運転可能範囲 外気温度
（℃WB）
相対湿度100
％
相対湿度90
％
相対湿度20
％ 相対湿度30
％
※本図は下記条件時の運転可能 範囲です。
●室内外ユニット
配管相当長7.5m 高低差0m
※リモコンから吹出温度を設定で きますが、空調負荷や機械保護 制御のため、設定温度に対して 上下する場合があります。
※冷房、送風モードで外気温度0℃
以下では使用しないでください。
加湿器の水が凍結し故障の原因 になることがあります。
外気処理エアコン 壁ビルトイン形
●
室内ユニットとの同一系統への接続が可能
●
吹出温度制御により、高品質な外気取り入れが可能。
※外気温度−5〜４３℃まで対応可能。外気温度が０℃以下では多少暖房能力が低下します。工場出 荷時設定は冷房１８℃・暖房２２℃。吹出温度は運転リモコンスイッチの温度調節ボタンにより冷房 運転時：13〜２5℃、暖房運転時：18〜30℃の範囲で変更可能です。
※集中管理コントローラーからの吹出温度の設定変更はできません。
※外気条件や機械保護制御のため吹出温度が設定温度に対して上下する場合があります。
※除霜・油戻し・ホットスタート運転時はファンが停止します。また、機械保護制御によりファンが停止す る場合があります。
●
ロングライフフィルターをオプション品でご用意。 （壁ビルトイン形は標準装備）
●
室内ユニットは天井埋込ダクト形と壁ビルトイン形 の 2 種 類 、3タイ プの容量違いをご用意しました。Eシリーズの室外ユニットに接続して、
多彩なニーズに対応できます。
●
90％と65％の集塵効率（比色法）をもつ高性能フィルターもご用 意（オプション品）。建築物衛生法に対応できます。
●
DⅢ-NETスーパー配線方式により、集中管理システムが容易に構築 できます。
●
外気温度−5
（注1）〜43℃まで対応可能。
（注1）−5℃以下（−20℃まで）で運転する場合はダクトヒーター（現地調達品）による 現地対応が必要になります。 詳細については別途当社営業窓口までお問い合わせください。
外気処理エアコン 天井埋込ダクト形
■システム例（20馬力システムの場合）
標準室内ユニットと外気処理エアコンを 合計した接続容量は100％以下
システム容量20馬力=室内ユニット容量20馬力 となりOK
そのうち、外気処理エアコンの 接続容量は30％以下
システム容量20馬力×0.3=6馬力＞外気処理エアコン5馬力 となりOK
※外気処理エアコンのみを接続する場合も、接続容量は100％以下でご使用ください。
※システム容量は相当馬力にて算出してください。
20馬力システム
5馬力
外気処理エアコン 5馬力×3台 室内ユニット
■処理風量
140相当形 224相当形 280相当形1,080m3/h 1,680m3/h 2,100m3/h
外気処理エアコン
ヒートポンプ方式により、高品質な外気処理を実現。
大風量タイプで、大型空間の快適な換気を容易に実現します。
新透湿膜加湿器の搭載により、高加湿能力
（注1）を実現 （天井埋込ダクト形のみ）。
フラットセルを高密度に積層することにより、
コンパクト化と高加湿能力を発揮。
「新透湿膜」と「マルチフラットセル構造」の採用で、加湿能力をさらに向上しました。
従来方式 新透湿膜
水蒸気 水
不織布 フッ素 不織布 フッ素 不織布
ポリエチレン溶融
水蒸気 水
加湿 された 空気 乾燥した
空気
加湿 された 空気
フッ素 フッ素
不織布とフッ素膜を接着している 溶融ポリエチレンが 透湿を阻害していた。
水蒸気が移動する 際の抵抗を
従来より約1/2削減！
同一面積 加湿量約2倍（従来との比較）
給湯室 トイレなど
外気処理エアコン
室内ユニット 室内ユニット
居室 廊下
室外ユニット 室外ユニット
加湿器
加 湿 空 調 外気導入
■システム構成例
外気を冷却または加湿処理 して室内に取り入れるため、
室内の空調負荷が低減でき、
さらに暖房時は加湿により快 適な室内環境を作ります。
クリーンな加湿が行えるフッ素樹脂製透湿膜。
撥水性に優れたフッ素樹脂の微細孔には強力な表面張力があります。こ れにより、水や水分中に溶け込んだ不純物や雑菌は微細孔を通過できず、
水蒸気のみが通過するため、クリーンな加湿が行われます。
■透湿膜微細孔と微生物の大きさ比較
透湿膜微細孔 0.4μm
1
0.4 10 50 100（μm）
カビ 酵母
雑菌
（注1）条件は室内20℃・40％RH、外気0℃・50％RH、換気量25m3／（h・人）になります。
加湿運転は暖房モードと同時運転となるため、冷房専用でご使用になる場合、加湿機能は作動しません。
ただし、設計条件、設置条件によっては湿度基準値を満足できない場合があります。室外空気が特に乾燥している場合や扉の開閉が多いなど気密性が良くない場合には注意が必要です。
サーモオフ時は加湿能力が大きく低下します。
※加湿器は必ず使用してください。暖房時に発停が多くなり、正常運転ができません。
乾燥した 空気
150
室内ユニット 外気処理エアコン
140形
■外形図
■オプション品
ドレンアップキット 高性能フィルター（注1）
フィルター関連
比色法65% 比色法90% フィルターチャンバー
フィルターチャンバー φ150用 φ200用 品番 口径×口数 品番 口径×口数 φ150用
φ200用
φ250用
長さ7.5m 長さ15m 20個入り φ２００→φ１５０×２ φ２５０→φ２００×２
吹出関連
AXRP140MBF AXRP224MBF
KAFJ372L280 KAFJ373L280 KDJ3705L280 KAFJ371L280 KDJ3705L280
− K-DC80B φ250×5（4〜5）
AXRP280MBF
（注1）ロングライフフィルター、高性能フィルター組み込み時には、フィルターチャンバーが必要です。
（注2）品番末尾の記号は、グリルの色を示します。［WW：ホワイト（単色）、W：ホワイト、T：ブラウン、FF：フレッシュホワイト（単色）、K：ブラック］
（注3）受注生産品となります。
（注4）高温多湿の雰囲気に設置して冷送風する場合、もしくは低温吹出空気（10℃）で使用する場合は、高断熱タイプ（K-FD、K-FDK）をご使用ください。
（注5）品番末尾の記号はフレキシブルダクトの色を示します。〔E：グレー、EK：ブラック〕
★オプション品の採用によって機器本体の寸法や質量、運転音が変わる場合があります。
★機器の取付状態や組み合わせなどによって採用できないオプション品がありますので、事前の確認をお願いいたします。
★天井埋込ダクト形には吸込側フィルターが標準付属されていませんので、必ずロングライフフィルターもしくは高性能フィルターのいずれかをご採用ください。
★機種名の右の数字に○のついているオプション品は、受注生産品のため、納期がかかる場合があります。納期は当社営業所までお問い合わせください。
70,400円 72,600円 39,600円 16,500円 39,600円
70,000円 KDUJ30M280
KAFJ372L140 KAFJ373L140 KDJ3705L140 KAFJ371L140 KDJ3705L140
K-DGS4EW（T）（WW）（FF）（K） 24,000円 K-DGS5EW（T）（WW（）FF）（K） 27,000円 K-DGS7EW（T）（WW）（FF）（K） 29,000円 K-DGS9EW（T）（WW（）FF）（K） 31,000円 K-DC36FA（注3）
φ200×3（2〜3）
−
K-FDSKP K-FDBPA K-FDBSPA
φ150:K-FDQP65 8,000円 φ200・φ250:K-FDQP95 10,000円 K-DDV20B15
K-DDV25B20
120,000円 37,400円 38,500円 30,800円 9,400円 30,800円
38,000円
5,000円 1,400円 4,800円
17,000円 22,000円 ロングライフフィルター（交換用）（注1）
切断面処理キット 吊バンド 吊バンド用サドルバンド 板バンド
分岐チャンバー（2方分岐） 吹出チャンバー ライン標準吹出ユニット
（天井取り付け・側面ダクト接続） （注2）
フレキシブルダクト （注3）
（注4）
（注5）
機種名
1 2 3 4 5 6 7 8
⑨
10
⑪
⑫
⑬ 14 15 16 17 18 19
※ のオプション品は単独では使用できませんので、セットでご購入ください。（左端から記載されていないオプション品が別売の必須オプション品です。）
0.5ｍ：K-FDS1505E（EK） 1,600円 1m:K-FDS151E（EK） 2,500円 2m:K-FDS152E（EK） 4,500円 3m:K-FDS153E（EK） 7,000円 4m:K-FDS154E（EK） 9,100円 5m:K-FDS155E（EK） 11,600円 6m:K-FDS156E（EK） 13,600円 10m:K-FDS1510E（EK）22,300円 0.5ｍ：K-FDS2005E（EK）2,100円 1m:K-FDS201E（EK） 3,200円 2m:K-FDS202E（EK） 5,900円 3m:K-FDS203E（EK） 9,200円 4m:K-FDS204E（EK） 11,800円 5m:K-FDS205E（EK） 15,000円 6m:K-FDS206E（EK） 17,700円 10m:K-FDS2010E（EK） 29,100円 1m:K-FDS251E（EK） 4,100円 2m:K-FDS252E（EK） 7,500円 3m:K-FDS253E（EK） 11,700円 4m:K-FDS254E（EK） 15,000円 5m:K-FDS255E（EK） 19,200円 6m:K-FDS256E（EK） 22,500円 10m:K-FDS2510E（EK） 37,000円
使用可能風量により品番価格が異なります。 使用可能風量により品番価格が異なります。
吹き出し 吸い込み
（注1）
（注2）
（注3）
（注4）
濡れて
■仕様表
機 種 メーカー希望 小売価格
本体 本体
AXRP224MBF 2,184,000円 AXRP140MBF
1,438,000円
AXRP280MBF 2,380,000円
（50/60Hz）
冷 房 能 力 （kW）
暖 房 能 力 （kW）
冷 房 暖 房 冷 房 暖 房 冷 房 暖 房 消費電力
（kW）（注1）
運転電流
（A）
力 率
（%）
電 源（AC・V）
電気特性
加湿器加湿量（注1）（ℓ/h）
エアフィルター（注2）
運転音 音響パワーレベル（dB）（注3）
送風機
配管関係
ドレンポンプ
追加アップ量（ドレン配管接続口より）（ｍｍ）
外装塗装色
外形寸法（ｍｍ）高さ×幅×奥行 質 量（ｋｇ）
形 式 風 量 機外静圧（Pa）
電動機定格出力（kW）
駆動方式 冷媒ガス配管（mm）
冷媒液配管（mm）
冷媒配管位置 ドレン配管 （mm）
強（ｍ3/ｍｉｎ）
弱（ｍ3/ｍｉｎ）
14.0 12.0（8.0）
0.406/0.546 0.406/0.546 2.1/2.8 2.1/2.8 96.7/97.6 96.7/97.6
6.0 72 18 190/200
φ15.9（フレア接続）
470×744×1400 115
22.4 18.7（12.4）
単相200 0.619/0.778 0.619/0.778 3.1/3.9 3.1/3.9 98.6/99.3 98.6/99.3
9.3
− 74 シロッコファン
28
− 180/170
0.38×1 直結 φ19.1（ろう付け接続）
φ9.5（フレア接続）
側面 PS1Bメネジ
オプション ー 亜鉛鋼板
28.0 23.3（15.5）
0.724/0.946 0.724/0.946 3.7/4.7 3.7/4.7 98.1/99.7 98.1/99.7 11.6
76 35 170/200
φ22.2（ろう付け接続）
470×1380×1400 170
（注1）各外気空気条件（冷房時：３３℃DB、２８℃WB、６８％RH・暖房時：０℃DB、−２．９℃WB、５０％RH、無着霜時）および吹出温度設定値が、冷房１８℃、暖房２２℃での配管長７.５m、高低差０m時の値です。
（ ）内の値は暖房顕熱能力を示します。
（注2）天井埋込ダクト形には吸込側フィルターが標準装備されていませんので、必ずオプション品のロングライフフィルターか高性能フィルターを装着してください。
（注3）運転音 音圧レベルの値はP.230をご参照ください。
★加湿器に供給する水の水質は清浄な水で、水道法第４条に規定されている内容に適合する水をご使用ください。
（注1）
（注1）
外気処理エアコン 天井埋込ダクト形
AXRP-MBF 140・224・280形
新透湿膜加湿器の搭載により、
高加湿能力を実現。
オプション品 ： P152 受注生産3箇月
※加湿運転は暖房モードと同時運転となるため、冷房専用系統に接続した場合、加湿機能は作動しません。
※設計条件、設置条件によっては湿度基準値を満足できない場合があります。室外空気が特に乾燥している場合や扉の開閉が多いなど気密性が良くない場合には注意が必要です。
※サーモオフ時は加湿能力が大きく低下します。
ステンレス製 ドレンパンを採用し
腐食耐力を向上
ドレンパン点検窓の追加で
工具なしで
汚れ点検が可能に
●
吹出口の温度制御により、室温同等の外気処理を行い、省エネ・
高品質な空調を実現できます。
●
ビル用マルチ室内ユニットとの同一系統への接続が可能。
●
新透湿膜加湿器の搭載により、高加湿能力を実現。
●
140形（5馬力相当）から280形（10馬力相当）まで全3種類のライン アップ。
●
約1年間（2500時間）メンテナンスフリーのロングライフフィルターや 建築物衛生法に対応する比色法65％、90％の高性能フィルターなど のオプション品をご用意。
●
建築物衛生法
（注1）対応…ドレンパンの点検・清掃を大幅に簡略化し ました。
（注1）月1回のドレンパン点検・清掃が義務付けられています。
室内ユニット 室内ユニット
室内ユニット 外気処理エアコン天井埋込ダクト形 仕様表 ・ 外形図
140形
■外形図
■オプション品
ドレンアップキット 高性能フィルター（注1）
フィルター関連
比色法65%
比色法90%
フィルターチャンバー
フィルターチャンバー φ150用 φ200用 品番 口径×口数 品番 口径×口数 φ150用
φ200用
φ250用
長さ7.5m 長さ15m 20個入り φ２００→φ１５０×２ φ２５０→φ２００×２
吹出関連
AXRP140MBF AXRP224MBF
KAFJ372L280 KAFJ373L280 KDJ3705L280 KAFJ371L280 KDJ3705L280
− K-DC80B φ250×5（4〜5）
AXRP280MBF
（注1）ロングライフフィルター、高性能フィルター組み込み時には、フィルターチャンバーが必要です。
（注2）品番末尾の記号は、グリルの色を示します。［WW：ホワイト（単色）、W：ホワイト、T：ブラウン、FF：フレッシュホワイト（単色）、K：ブラック］
（注3）受注生産品となります。
（注4）高温多湿の雰囲気に設置して冷送風する場合、もしくは低温吹出空気（10℃）で使用する場合は、高断熱タイプ（K-FD、K-FDK）をご使用ください。
（注5）品番末尾の記号はフレキシブルダクトの色を示します。〔E：グレー、EK：ブラック〕
★オプション品の採用によって機器本体の寸法や質量、運転音が変わる場合があります。
★機器の取付状態や組み合わせなどによって採用できないオプション品がありますので、事前の確認をお願いいたします。
★天井埋込ダクト形には吸込側フィルターが標準付属されていませんので、必ずロングライフフィルターもしくは高性能フィルターのいずれかをご採用ください。
★機種名の右の数字に○のついているオプション品は、受注生産品のため、納期がかかる場合があります。納期は当社営業所までお問い合わせください。
70,400円 72,600円 39,600円 16,500円 39,600円
70,000円 KDUJ30M280
KAFJ372L140 KAFJ373L140 KDJ3705L140 KAFJ371L140 KDJ3705L140
K-DGS4EW（T）（WW（）FF）（K） 24,000円 K-DGS5EW（T（）WW（）FF（）K） 27,000円 K-DGS7EW（T）（WW（）FF）（K） 29,000円 K-DGS9EW（T（）WW（）FF（）K） 31,000円 K-DC36FA（注3）
φ200×3（2〜3）
−
K-FDSKP K-FDBPA K-FDBSPA
φ150:K-FDQP65 8,000円 φ200・φ250:K-FDQP95 10,000円 K-DDV20B15
K-DDV25B20
120,000円 37,400円 38,500円 30,800円 9,400円 30,800円
38,000円
5,000円 1,400円 4,800円
17,000円 22,000円 ロングライフフィルター（交換用）（注1）
切断面処理キット 吊バンド 吊バンド用サドルバンド 板バンド
分岐チャンバー（2方分岐）
吹出チャンバー ライン標準吹出ユニット
（天井取り付け・側面ダクト接続） （注2）
フレキシブルダクト （注3）
（注4）
（注5）
機種名
1 2 3 4 5 6 7 8
⑨
10
⑪
⑫
⑬ 14 15 16 17 18 19
※ のオプション品は単独では使用できませんので、セットでご購入ください。（左端から記載されていないオプション品が別売の必須オプション品です。）
0.5ｍ：K-FDS1505E（EK） 1,600円 1m:K-FDS151E（EK） 2,500円 2m:K-FDS152E（EK） 4,500円 3m:K-FDS153E（EK） 7,000円 4m:K-FDS154E（EK） 9,100円 5m:K-FDS155E（EK） 11,600円 6m:K-FDS156E（EK） 13,600円 10m:K-FDS1510E（EK）22,300円 0.5ｍ：K-FDS2005E（EK）2,100円 1m:K-FDS201E（EK） 3,200円 2m:K-FDS202E（EK） 5,900円 3m:K-FDS203E（EK） 9,200円 4m:K-FDS204E（EK） 11,800円 5m:K-FDS205E（EK） 15,000円 6m:K-FDS206E（EK） 17,700円 10m:K-FDS2010E（EK） 29,100円 1m:K-FDS251E（EK） 4,100円 2m:K-FDS252E（EK） 7,500円 3m:K-FDS253E（EK） 11,700円 4m:K-FDS254E（EK） 15,000円 5m:K-FDS255E（EK） 19,200円 6m:K-FDS256E（EK） 22,500円 10m:K-FDS2510E（EK） 37,000円
使用可能風量により品番価格が異なります。
使用可能風量により品番価格が異なります。
吹き出し 吸い込み
（注1）
（注2）
（注3）
（注4）
濡れて
■仕様表
機 種 メーカー希望 小売価格
本体 本体
AXRP224MBF 2,184,000円 AXRP140MBF
1,438,000円
AXRP280MBF 2,380,000円
（50/60Hz）
冷 房 能 力 （kW）
暖 房 能 力 （kW）
冷 房 暖 房 冷 房 暖 房 冷 房 暖 房 消費電力
（kW）（注1）
運転電流
（A）
力 率
（%）
電 源（AC・V）
電気特性
加湿器加湿量（注1）（ℓ/h）
エアフィルター（注2）
運転音 音響パワーレベル（dB）（注3）
送風機
配管関係
ドレンポンプ
追加アップ量（ドレン配管接続口より）（ｍｍ）
外装塗装色
外形寸法（ｍｍ）高さ×幅×奥行 質 量（ｋｇ）
形 式 風 量 機外静圧（Pa）
電動機定格出力（kW）
駆動方式 冷媒ガス配管（mm）
冷媒液配管（mm）
冷媒配管位置 ドレン配管 （mm）
強（ｍ3/ｍｉｎ）
弱（ｍ3/ｍｉｎ）
14.0 12.0（8.0）
0.406/0.546 0.406/0.546 2.1/2.8 2.1/2.8 96.7/97.6 96.7/97.6
6.0 72 18 190/200
φ15.9（フレア接続）
470×744×1400 115
22.4 18.7（12.4）
単相200 0.619/0.778 0.619/0.778 3.1/3.9 3.1/3.9 98.6/99.3 98.6/99.3
9.3
− 74 シロッコファン
28
− 180/170
0.38×1 直結 φ19.1（ろう付け接続）
φ9.5（フレア接続）
側面 PS1Bメネジ
オプション ー 亜鉛鋼板
28.0 23.3（15.5）
0.724/0.946 0.724/0.946 3.7/4.7 3.7/4.7 98.1/99.7 98.1/99.7 11.6
76 35 170/200
φ22.2（ろう付け接続）
470×1380×1400 170
（注1）各外気空気条件（冷房時：３３℃DB、２８℃WB、６８％RH・暖房時：０℃DB、−２．９℃WB、５０％RH、無着霜時）および吹出温度設定値が、冷房１８℃、暖房２２℃での配管長７.５m、高低差０m時の値です。
（ ）内の値は暖房顕熱能力を示します。
（注2）天井埋込ダクト形には吸込側フィルターが標準装備されていませんので、必ずオプション品のロングライフフィルターか高性能フィルターを装着してください。
（注3）運転音 音圧レベルの値はP.230をご参照ください。
★加湿器に供給する水の水質は清浄な水で、水道法第４条に規定されている内容に適合する水をご使用ください。
（注1）
（注1）
外気処理エアコン 天井埋込ダクト形
AXRP-MBF 140・224・280形
新透湿膜加湿器の搭載により、
高加湿能力を実現。
オプション品 ： P152 受注生産3箇月
※加湿運転は暖房モードと同時運転となるため、冷房専用系統に接続した場合、加湿機能は作動しません。
※設計条件、設置条件によっては湿度基準値を満足できない場合があります。室外空気が特に乾燥している場合や扉の開閉が多いなど気密性が良くない場合には注意が必要です。
※サーモオフ時は加湿能力が大きく低下します。
ステンレス製 ドレンパンを採用し
腐食耐力を向上
ドレンパン点検窓の追加で
工具なしで
汚れ点検が可能に
●
吹出口の温度制御により、室温同等の外気処理を行い、省エネ・
高品質な空調を実現できます。
●
ビル用マルチ室内ユニットとの同一系統への接続が可能。
●
新透湿膜加湿器の搭載により、高加湿能力を実現。
●
140形（5馬力相当）から280形（10馬力相当）まで全3種類のライン アップ。
●
約1年間（2500時間）メンテナンスフリーのロングライフフィルターや 建築物衛生法に対応する比色法65％、90％の高性能フィルターなど のオプション品をご用意。
●
建築物衛生法
（注1）対応…ドレンパンの点検・清掃を大幅に簡略化し ました。
（注1）月1回のドレンパン点検・清掃が義務付けられています。
※掲載の価格には消費税は含まれておりません。
152
室内ユニット 外気処理エアコン天井埋込ダクト形 仕様表 ・ 外形図
■外形図 224・280形
吹き出し 吸い込み
（注1）
AXRP280MBF AXRP224MBF
（注2）
ろう付け
（注3）
（注4）
濡れて
