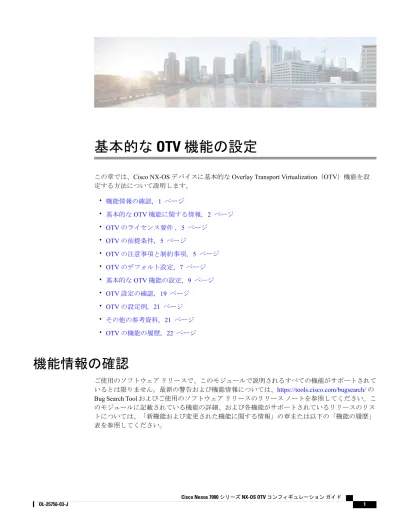

基本的な OTV 機能の設定

(1)

基本的な OTV 機能の設定

この章では、Cisco NX-OSデバイスに基本的なOverlay Transport Virtualization（OTV）機能を設定する方法について説明します。

• 機能情報の確認, 1 ページ

• 基本的なOTV機能に関する情報, 2 ページ

• OTVのライセンス要件, 5 ページ

• OTVの前提条件, 5 ページ

• OTVの注意事項と制約事項, 5 ページ

• OTVのデフォルト設定, 7 ページ

• 基本的なOTV機能の設定, 9 ページ

• OTV設定の確認, 19 ページ

• OTVの設定例, 21 ページ

• その他の参考資料, 21 ページ

• OTVの機能の履歴, 22 ページ

機能情報の確認

ご使用のソフトウェアリリースで、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の警告および機能情報については、https://tools.cisco.com/bugsearch/の

Bug Search Toolおよびご使用のソフトウェアリリースのリリースノートを参照してください。こ

のモジュールに記載されている機能の詳細、および各機能がサポートされているリリースのリストについては、「新機能および変更された機能に関する情報」の章または以下の「機能の履歴」

表を参照してください。

(2)

基本的な OTV 機能に関する情報

OTVコントロールプレーンは、転送ネットワーク上にレイヤ2接続を提供するために、リモートサイト間の隣接関係を確立します。OTVのネットワークは次の機能を実行します。

•リモートサイトを検出して制御プロトコルの隣接関係が構築されます。

•オーバーレイネットワーク全体で、MACのルーティング情報が共有されます。

オーバーレイネットワークは、物理的な転送ネットワークに接続する各リモートサイトのエッジデバイスで作成された1つ以上の論理的なオーバーレイインターフェイスで構成されます。転送ネットワークに接続する物理インターフェイスに、論理オーバーレイインターフェイスを関連付けます。OTVコントロールプレーンは、リモートサイトでエッジデバイスを検出し、これらのサイトに制御プロトコルの隣接関係を作成して、サイト間のプロトコルの隣接関係を確立する必要があります。OTVコントロールプレーンプロトコルは隣接関係を確立し、オーバーレイネットワーク全体におけるMACの到達可能性を交換するために、Intermediate System-to-Intermediate System（IS-IS）プロトコルを使用します。

OTVが使用されるようにIS-ISを設定する必要はありません。OTVがイネーブルになると、

IS-ISはバックグラウンドで実行します。

（注）

OTVコントロールプレーンプロトコルは、リモートサイト間でMACのルーティングアップデートも送受信し、これらのMACとIPアドレスのペアでOTV Routing Information Base（ORIB）MAC を更新します。

オーバーレイインターフェイス

オーバーレイインターフェイスは、転送ネットワークの関連する物理インターフェイスを介してオーバーレイネットワークでリモートエッジデバイスに接続される論理インターフェイスです。

サイトのMACベースの転送の観点からは、オーバーレイインターフェイスは単なるもう1つのブリッジインターフェイスに過ぎません。ブリッジインターフェイスとしてのオーバーレイインターフェイスには、関連付けられたユニキャストMACアドレスがあります。また、オーバーレイインターフェイスは、異なるマルチキャストグループの出力インターフェイスのリスト

（OIL）に含める対象にもなります。ただし、STPパケットはオーバーレイインターフェイスを介して転送されません。不明なユニキャストパケットも、オーバーレイインターフェイスにはフラッディングされません。IPトランスポートの観点からは、オーバーレイインターフェイスは可視になりません。

OTVはIPパケットのレイヤ2フレームをカプセル化してオーバーレイインターフェイスに送信します。

基本的な OTV 機能の設定基本的な OTV 機能に関する情報

(3)

オーバーレイインターフェイスは、マルチキャストグループアドレスを設定するまで起動しません。また、サイトVLANで少なくとも1つのアクティブポートがデバイスにない場合にも起動しません。

（注）

関連トピック

OTVパケットフロー

オーバーレイインターフェイスの作成, （10ページ）

MAC アドレスラーニング

OTVは、MACとIPアドレスのペアを、内部インターフェイスのMACアドレスラーニング、

オーバーレイネットワークを介したOTVコントロールプレーン（IS-IS）の更新、およびマルチキャストIGMPスヌーピングによって学習します。

OTVエッジデバイスは、IGMPトラフィックをスヌーピングし、Group Membership-Link State Packet（GM-LSP）を発行してリモートエッジデバイスに受信側の存在をアドバタイズします。

リモートエッジデバイスは、対応するマルチキャストグループの発信インターフェイスリスト

（OIL）にオーバーレイインターフェイスを含めます。OTVは転送テーブルにマルチキャスト MACアドレスをプログラムすることはしませんが、必要に応じてOIL状態を更新します。

•内部ネットワークでのレイヤ2の学習

• IGMPスヌーピング（マルチキャストMACアドレスの場合）

学習されたすべてのMACアドレスは、VLAN IDおよび対応するリモートIPアドレスと併せて OTV Routing Information Base（ORIB）に保存されます。

マルチキャストグループアドレスおよび IGMP スヌーピング

OTVは、転送ネットワークから割り当てられたマルチキャストグループアドレスを使用して、

オーバーレイネットワークのリモートサイト間に固有のマルチキャストグループを作成します。

オーバーレイネットワークの各エッジデバイスは、マルチキャストホストとして動作し、IGMP レポートメッセージを送信して、マルチキャストグループに参加します。OTVは、このマルチキャストグループ全体にわたって、カプセル化されたOTVコントロールプレーンのhelloメッセージとMACのルーティングの更新を送信します。

OTVはIGMPスヌーピングとグループメンバーシップのアドバタイズメント（GM-LSP）を使用して、リモートサイトからすべてのマルチキャストグループのメンバを学習します。OTVは、

IGMPスヌーピングを使用して、ローカルサイトのすべてのマルチキャストグループも検出します。

関連トピック

基本的な OTV 機能の設定

MAC アドレスラーニング

(4)

ハイアベイラビリティおよび ISSU

OTVは、ステートフルリスタートおよびステートフルスイッチオーバーをサポートします。ステートフルリスタートは、OTVプロセスが失敗してリスタートするときに行われます。ステートフルスイッチオーバーは、アクティブスーパーバイザがスタンバイスーパーバイザに切り替わるときに行われます。スイッチオーバー後は、ソフトウェアは実行時設定を適用します。

OTVネットワークでCisco NX-OS 5.2(1)より前のイメージからCisco NX-OS 5.2(1)以降のイメージにアップグレードする際には、常に中断が伴います。Cisco NX-OS 5.2(1)以降からCisco NX-OS 6.0または6.1トレーニングへのソフトウェアイメージのアップグレードには中断は伴いません。

OTVネットワークでCisco NX-OS Release 6.2(2)より前のイメージからCisco NX-OS Release 6.2(2) 以降のイメージにアップグレードする際には、中断が伴います。以前のリリースからアップグレードする場合、ISSUを機能させるために、OTVオーバーレイをシャットダウンする必要があります。

トラフィックを再開する前に、サイトのすべてのエッジデバイスをアップグレードし、サイトのすべてのエッジデバイスのサイトIDを設定する必要があります。デュアルホームサイトでISSU のOTVを準備して、この中断を最小限に抑えることができます。同じサイト内に古いCisco NX-OS リリースのエッジデバイスがあると、トラフィックループが発生するおそれがあります。同じアップグレードウィンドウでサイトのすべてのエッジデバイスをアップグレードしてください。

OTVはCisco NX-OSのバージョンが異なっているサイト間と相互運用するため、他のサイトの

エッジデバイスをアップグレードする必要はありません。

関連トピック

デュアルホーム接続されたサイトでのCisco NX-OS 5.2(1)以降のリリースに対するISSUの OTVの準備, （17ページ）

仮想化のサポート

ソフトウェアは、同じシステム上で動作するOTVの複数のインスタンスをサポートします。OTV はオーバーレイインターフェイスに関連付けられている物理インターフェイスでの仮想ルーティングおよび転送インスタンス（VRF）をサポートします。VRFは仮想化デバイスコンテキスト

（VDC）内にあります。デフォルトでは、特に別のVDCおよびVRFを設定しない限り、ソフトウェアによってデフォルトVDCおよびデフォルトVRFが提示されます。

Cisco NX-OS Release 5.0(3)で、OTV接続インターフェイスはデフォルトのVRFに属している必要があります。この制約事項は、Cisco NX-OS Release 5.1(1)以降からは適用されません。

Cisco NX-OS Release 5.0(3)では、レイヤ3物理インターフェイス（およびサブインターフェイス）

またはレイヤ3ポートチャネルインターフェイス（およびサブインターフェイス）を接続インターフェイスとして設定できます。

基本的な OTV 機能の設定ハイアベイラビリティおよび ISSU

(5)

OTV のライセンス要件

次の表に、この機能のライセンス要件を示します。

ライセンス要件製品

OTVにはTransport Servicesライセンスが必要です。Cisco NX-OSライセンス方式の詳細と、ライセンスの取得および適用の方法については、

『Cisco NX-OS Licensing Guide』を参照してください。

Cisco NX-OS

OTV の前提条件

OTVには、次の前提条件があります。

•グローバルにOTV機能をイネーブルにします。

•接続インターフェイスのIGMPv3をイネーブルにします。

• OTVエッジデバイスに拡張するVLANの接続を確認します。

• VDCを設定する場合は、Advanced Servicesライセンスをインストールし、所定のVDCを開始します（『Cisco Nexus 7000 Series NX-OS Virtual Device Context Configuration Guide』を参照）。

関連トピック

OTV機能のイネーブル化, （9ページ）

拡張VLANおよびVLANインターフェイス

OTV の注意事項と制約事項

OTV設定時の注意事項と制約事項は次のとおりです。

•同じデバイスが、VLANインターフェイスでデフォルトゲートウェイとして機能し、かつ、

拡張するVLANのOTVエッジデバイスとして機能する場合は、そのVLANインターフェイス（SVI）に属さないデバイス上（VDCまたはスイッチ）でOTVを設定します。

•可能な場合は、管理と保守を容易にするために、OTVにデフォルト以外の別個のVDCを使用することを推奨します。

•オーバーレイインターフェイスがアップ状態になるのは、オーバーレイインターフェイスの設定が完了して、イネーブルになっている（no shutdown）場合だけです。接続インター

OTV のライセンス要件

(6)

• OTVエッジデバイス間のIPコアに向いている、接続インターフェイスとすべてのレイヤ3 インターフェイスを、そのIPコアでサポートされている最大伝送単位（MTU）の最大サイズで設定します。OTVはすべてのOTV制御パケットとデータパケットに対してIPヘッダーにDon't Fragment（DF）ビットを設定します。このため、コアはこれらのパケットをフラグメントできません。

• 1つのオーバーレイあたり、指定できる接続インターフェイスは1つだけです。次のどちらの方式を使用するか決めます。

◦単一の接続インターフェイス（複数のオーバーレイで共有）を設定。

◦オーバーレイごとに異なった接続インターフェイス（OTVの信頼性が向上）を設定。

高い復元性を保つため、ポートチャネルを使用できますが、必須ではありません。1ギガビットイーサネットにするか10ギガビットイーサネットにするか、または専用モードにするか共有モードにするかは基準はありません。

•ネットワークでCisco Nexus 1000Vスイッチを使用している場合は、そのスイッチが4.0(4)

SV1(3)以降のリリースを実行していることを確認します。そうでなければ、アドレス解決プ

ロトコル（ARP）と、OTVのネイバー探索（ND）抑制をディセーブルにします。

•転送ネットワークがPIMスパースモード（ASM）またはPIM Bidirマルチキャストトラフィックをサポートしている必要があります。

• OTVはIPv4専用に設定されている転送ネットワークと互換性があります。IPv6はサポートされていません。

•接続インターフェイスでPIMをイネーブルにしないでください。

• ERSPAN ACLは、OTVとの併用はサポートされていません。

•サイトIDが設定されており、サイトのすべてのエッジデバイスでサイトIDが同じか確認します。ネイバーエッジデバイスから異なったサイトIDが検出されると、OTVはすべてのオーバーレイをダウンさせ、システムメッセージを生成します。

• OTVネットワークでCisco NX-OS Release 5.2(1)より前のイメージからCisco NX-OS Release 5.2(1)以降のイメージにアップグレードする際、中断が伴います。Cisco NX-OS Release 5.2(1) 以降からCisco NX-OS Release 6.0(1)へのソフトウェアイメージのアップグレードには、中断は伴いません。

• OTVネットワークでCisco NX-OS Release 6.2(2)より前のイメージからCisco NX-OS Release

6.2(2)以降のイメージにアップグレードする際には、中断が伴います。以前のリリースから

アップグレードする場合、ISSUを機能させるために、OTVオーバーレイをシャットダウンする必要があります。

•トラフィックを再開する前に、サイトのすべてのエッジデバイスをアップグレードし、サイトのすべてのエッジデバイスのサイトIDを設定する必要があります。同じサイト内に古い

Cisco NX-OSリリースのエッジデバイスがあると、トラフィックループが発生するおそれが

あります。同じアップグレードウィンドウでサイトのすべてのエッジデバイスをアップグレードしてください。OTVはCisco NX-OSのバージョンが異なっているサイト間と相互運用するため、他のサイトのエッジデバイスをアップグレードする必要はありません。

基本的な OTV 機能の設定 OTV の注意事項と制約事項

(7)

• Cisco NX-OS Release 6.2以降では、OTVは同じVDCでのF1またはF2eシリーズモジュールとM1またはM2シリーズモジュールの共存をサポートしています。

• OTV高速コンバージェンスのために、非AED VLANでも、リモートユニキャストMACアドレスがOTV Routing Information Base（ORIB）にインストールされます。

• OTV高速コンバージェンスのために、非AED OTVデバイスでも、ローカルマルチキャスト

ソースに対して配信ソースと配信グループ（DS,DG）のマッピングを作成し、ローカルの受信側が使用可能な場合はリモートソースに結合要求を送信します。したがって、特定の

VLAN、ソース、グループ（V,S,G）エントリのリモートデータグループは、1つではなく

2つになります。

• OTVトンネルデポラライゼーションには、1つのプライマリIPアドレスと最大3つのセカンダリIPアドレスがサポートされます。

• F3シリーズモジュールは、Cisco NX-OS Release 6.2(6)のVLAN変換およびトラフィックデポラライゼーション機能をサポートしません。

• F3シリーズモジュールは、Cisco NX-OS Release 6.2(8)のOTVトラフィックデポラライゼーション機能をサポートします。

•特定のVDCのF2シリーズモジュールは、OTVをサポートしていません。F2eモジュールは

OTV VDCで内部インターフェイスとしてのみ機能します。

• OTV VDCで使用されているF3シリーズモジュールではVLANモードをFabricpathに設定しないようにする必要があります。

• Cisco NX-OS Release 6.2(14) / 7.2(x)以前を使用している場合、/27より大きいサブネットのデータグループ設定はF3シリーズモジュールでサポートされていません。Release 6.2(16) / 7.3(0)以降でサポートされるサブネットマスクの最大値は/24です。

• NXOSではOTVサイトまたはコアに面したインターフェイス用にFEXポートを使用するこ

とはできません。

• M3シリーズモジュールはCisco NX-OS Release 7.3(0)DX(1)以降でサポートされています。

関連トピック

マルチキャストグループアドレスの設定, （11ページ）

オーバーレイインターフェイスへの物理インターフェイスの割り当て, （13ページ）

拡張VLANおよびVLANインターフェイス

OTV のデフォルト設定

次の表に、OTVパラメータのデフォルト設定を示します。

OTV のデフォルト設定

(8)

表 1： OTV パラメータのデフォルト設定

デフォルトパラメータ

ディセーブル OTV機能

なしアドバタイズされたVLAN

イネーブル ARPおよびND抑制

イネーブルグレースフルリスタート

サイトVLAN 1 サイトID 0x0

20秒（Cisco NX-OS Release 6.2 以降）

4秒（Cisco NX-OS Release 5.2 からCisco NX-OS Release 6.1） 10秒（リリース5.2より前の Cisco NX-OS）

IS-ISオーバーレイhello間隔

IS-ISオーバーレイhello乗数 3

3秒（Cisco NX-OS Release 6.2 以降）

1秒（リリース6.2より前の Cisco NX-OS）

IS-ISサイトhello間隔

20（Cisco NX-OS Release 6.2以降）

10（リリース6.2より前のCisco NX-OS）

IS-ISサイトhello乗数

10秒 IS-IS CSNP間隔

33ミリ秒 IS-IS LSP間隔

ディセーブルオーバーレイルートトラッキング

ディセーブルサイトBFD

イネーブル IPプールを使用したトンネルデポラライゼーション

基本的な OTV 機能の設定 OTV のデフォルト設定

(9)

基本的な OTV 機能の設定

ここでは、基本的なOTV機能を設定する方法について説明します。

Cisco IOSのCLIに慣れている場合、この機能に対応するCisco NX-OSコマンドは通常使用す

るCisco IOSコマンドと異なる場合があるので注意してください。

（注）

OTV 機能のイネーブル化

デフォルトでは、OTV機能はデバイスでディセーブルになっています。設定および確認コマンドにアクセスするには、OTV機能を明示的にイネーブルにする必要があります。

手順の概要

1. configure terminal 2. feature otv

3. （任意） show feature|include otv[interface]

4. （任意） copy running-config startup-config

手順の詳細

目的コマンドまたはアクション

グローバルコンフィギュレーションモードを開始します。

configure terminal

例：

switch# configure terminal switch(config)#

ステップ 1

OTVをイネーブルにします。

feature otv

例：

switch(config)# feature otv

ステップ 2

（任意）

OTV機能のイネーブル/ディセーブルステータスを表示します。

show feature|include otv[interface]

例：

switch(config)# show feature | include otv

ステップ 3

（任意）

実行コンフィギュレーションを、スタートアップコンフィギュレーションにコピーします。

copy running-config startup-config

例：

switch# copy running-config startup-config

ステップ 4

(10)

オーバーレイインターフェイスの作成

論理OTVオーバーレイインターフェイスを作成できます。オーバーレイインターフェイスを作成した後は、マルチキャストグループアドレスを設定し、インターフェイスを物理インターフェイスに関連付ける必要があります。

はじめる前に

• OTV機能をイネーブルにします。

手順の概要

1. configure terminal 2. interface overlay interface 3. （任意） description[dstring]

4. （任意） show otv overlay[interface]

手順の詳細

例：

ステップ 1

OTVオーバーレイインターフェイスを作成し、インターフェイスコンフィギュレーションモードを開始します。

範囲は0～65535です。

interface overlay interface

例：

switch(config)# interface overlay 1 switch(config-if-overlay)#

ステップ 2

（任意）

オーバーレイネットワークの説明を設定します。dstring には最大80文字の英数字文字列を指定します。大文字と小文字は区別されます。

description[dstring]

例：

switch(config-if-overlay)# description site 4

ステップ 3

（任意）

OTVオーバーレイインターフェイスコンフィギュレーションを表示します。範囲は0～65535です。

show otv overlay[interface]

例：

switch(config-if-overlay)# show otv overlay 1

ステップ 4

基本的な OTV 機能の設定オーバーレイインターフェイスの作成

(11)

（任意）

例：

switch(config-if-overlay)# copy running-config startup-config

ステップ 5

関連トピック

マルチキャストグループアドレスの設定

各オーバーレイネットワークに固有のマルチキャストグループアドレスを設定できます。

OTVは転送ネットワークで次のマルチキャストグループを使用します。

•ネイバー探索と、MAC到達可能性を交換するための、Any Source Multicast（ASM）グループ。

•サイト内の内部マルチキャストグループをコア内のマルチキャストグループにマップする Source Specific Multicast（SSM）グループ範囲。これを使用して、オーバーレイでマルチキャストデータトラフィックが拡張されます。

はじめる前に

手順の概要

1. configure terminal 2. interface overlay interface 3. otv control-group mcast-address

4. otv data-group mcast-range1[mcast-range2...]

5. （任意） show otv data-group[local|remote] [detail]

マルチキャストグループアドレスの設定

(12)

手順の詳細

例：

ステップ 1

例：

ステップ 2

このOTVオーバーレイネットワークのOTVコントロールプレーンが使用するマルチキャストグループアドレスを設 otv control-group mcast-address

例：

switch(config-if-overlay)# otv control-group 239.1.1.1

ステップ 3

定します。マルチキャストグループアドレスは、ドット付き10進表記のIPv4アドレスです。

マルチキャストデータトラフィックに使用するローカル IPv4マルチキャストグループプレフィックスの範囲を1つ otv data-group mcast-range1

[mcast-range2...]

例：

switch(config-if-overlay)# otv data-group 232.1.1.0/28

ステップ 4

以上設定します。SSMマルチキャストグループ232.0.0.0 /8 を使用します。マルチキャストグループアドレスは、ドット付き10進表記のIPv4アドレスです。アドレス範囲を示すためにサブネットマスクを使用します。最大で8つのデータグループ範囲を定義できます。

（任意）

アドバタイズされたマルチキャストグループを表示します。

show otv data-group[local|remote] [detail]

例：

switch(config-if-overlay)# show otv data-group

ステップ 5

（任意）

例：

ステップ 6

関連トピック

基本的な OTV 機能の設定マルチキャストグループアドレスの設定

(13)

オーバーレイインターフェイスへの物理インターフェイスの割り当て

オーバーレイの接続インターフェイスとして、物理レイヤ3インターフェイスを定義する必要があります。

はじめる前に

•接続インターフェイスになる物理レイヤ3インターフェイスにIGMPv3を設定します。

手順の概要

1. configure terminal 2. interface overlay interface 3. otv join-interface interface

4. （任意） show otv overlay[interface]

手順の詳細

例：

ステップ 1

例：

ステップ 2

物理レイヤ3インターフェイスがあるOTVオーバーレイインターフェイスに参加します。物理インターフェイスにIPアドレスを設定する必要があります。

otv join-interface interface

例：

switch(config-if-overlay)# otv join-interface ethernet 2/1

ステップ 3

指定できる接続インターフェイスは1つのオーバーレイにつき1つだけです。次のどちらの方式を使用するか決めます。

•単一の接続インターフェイス（複数のオーバーレイで共有）。

•オーバーレイごとに異なる接続インターフェイス（OTV の信頼性が向上）。

オーバーレイインターフェイスへの物理インターフェイスの割り当て

(14)

接続インターフェイスはデフォルトのVRFに属している必要があります。

（注）

（任意）

OTVオーバーレイインターフェイスコンフィギュレーションを表示します。

例：

switch(config-if-overlay)# show otv overlay 1

ステップ 4

（任意）

例：

ステップ 5

関連トピック

拡張 VLAN 範囲の割り当て

OTVオーバーレイインターフェイスのVLAN範囲のMACアドレスの更新をアドバタイズするように、OTVを設定できます。OTVはオーバーレイインターフェイスの拡張VLAN範囲にない VLANのレイヤ2パケットを転送しません。既存の拡張VLAN範囲からVLANを追加または削除できます。

各VLANを割り当てることができるオーバーレイインターフェイスは1つだけです。設定されたオーバーレイインターフェイスでVLANがオーバーラップしないようにしてください。

（注）

はじめる前に

•拡張VLAN範囲でVLANをイネーブルにします。

•このVDCのVLANインターフェイス（SVI）にも関連付けられているVLANは拡張しないようにしてください。

基本的な OTV 機能の設定拡張 VLAN 範囲の割り当て

(15)

手順の概要

1. configure terminal 2. interface overlay interface 3. otv extend-vlan vlan-range

4. （任意） otv extend-vlan{add|remove}vlan-range 5. （任意） show otv vlan[vlan-range] [detail]

手順の詳細

例：

ステップ 1

オーバーレイインターフェイスを作成し、インターフェイスコンフィギュレーションモードを開始します。

例：

ステップ 2

VLANの範囲をこのオーバーレイインターフェイスに拡張し、これらのVLANのOTVアドバタイズメントを otv extend-vlan vlan-range

例：

switch(config-if-overlay)# otv extend-vlan 2,5-34

ステップ 3

イネーブルにします。vlan-rangeは1～3967および4048

～4093です。

（任意）

このオーバーレイインターフェイス上のVLANの既存の範囲にVLANを追加または削除します。vlan-rangeは 1～3967および4048～4093です。

otv extend-vlan{add|remove}vlan-range 例：

switch(config-if-overlay)# otv extend-vlan add 3

ステップ 4

（任意）

オーバーレイネットワークのVLAN情報を表示します。

show otv vlan[vlan-range] [detail]

例：

switch(config-if-overlay)# show otv vlan 2

ステップ 5

（任意）

例：

ステップ 6

拡張 VLAN 範囲の割り当て

(16)

関連トピック

マルチホームサイトとロードバランシングロードバランシングの確認

サイト VLAN とサイト ID の設定

サイトVLANを設定できます。OTVはローカルサイトの他のエッジデバイスと通信するためにサイトVLANを使用します。OTVはローカルサイトに他のエッジデバイスがあるかどうかを判別するために、サイトVLANでhelloメッセージを送信します。1つ以上のエッジデバイスポートでサイトVLANがアクティブになっていることを確認してください。

Cisco NX-OS Release 5.2(1)以降のリリースでは、サイトIDを設定する必要があります。サイトIDを設定するまで、オーバーレイネットワークは動作しません。

（注）

OTVはデュアルサイト隣接をサポートするためにサイトIDを使用します。デュアルサイト隣接は、サイトVLANとサイトIDの両方を使用して、ローカルサイトに他のエッジデバイスがあるかどうか、およびこれらのエッジデバイスがトラフィックを転送できるかどうかを判別します。

サイトIDがサイトのすべてのネイバーエッジデバイスで同じであることを確認します。

サイトVLANとサイトIDは、インターフェイスオーバーレイに対してno shutdownコマンドを入力する前に設定する必要があます。また、サイト内でいずれかのオーバーレイがアップ状態である間は、サイトVLANとサイトIDを変更してはなりません。

はじめる前に

OTV機能をイネーブルにします。

手順の概要

1. configure terminal 2. otv site-vlan vlan-id 3. otv site-identifier id 4. （任意） show otv site

手順の詳細

例：

ステップ 1

基本的な OTV 機能の設定サイト VLAN とサイト ID の設定

(17)

すべてのローカルエッジデバイスが通信するVLANを設定します。すべてのローカルエッジデバイスでこのVLAN IDが一 otv site-vlan vlan-id

例：

switch(config)# otv site-vlan 10

ステップ 2

致するように設定する必要があります。すべてのサイトで同じ VLAN IDを使用することを推奨します。有効な範囲は1～3967 および4048～4093です。デフォルトは1です。

サイトIDを設定します。すべてのローカルOTVエッジデバイスで同じサイトIDを設定する必要があります。サイトIDはサ otv site-identifier id

例：

switch(config)# otv site-identifier 256

ステップ 3

イト間で一意でなければなりません。有効な範囲は0x1～ 0xffffffffです。デフォルトは0x0です。形式は16進形式または MACアドレス形式です。

この設定手順は、Cisco NX-OS Release 5.2(1)以降で必要です。

（注）

（任意）

OTVサイトの情報を表示します。

show otv site

例：

switch(config)# show otv site

ステップ 4

（任意）

例：

switch(config)# copy

running-config startup-config

ステップ 5

関連トピック

ロードバランシングの確認デュアルサイト隣接

デュアルホーム接続されたサイトでの Cisco NX-OS 5.2(1) 以降のリリースに対する ISSU の OTV の準備

Cisco NX-OS 5.2(1)より前のリリースからCisco NX-OS 5.2(1)以降のリリースへのOTVのISSU実行はサポートされません。ただし、デュアルホーム接続されたOTVサイトでOTVトラフィックの中断を最小限に抑えることができます。

デュアルホーム接続されたサイトでの Cisco NX-OS 5.2(1) 以降のリリースに対する ISSU の OTV の準備

(18)

この例は、Edge Device 1がOTVネットワークのデュアルホーム接続されたサイトの信頼できるエッジデバイス（AED）であることを示しています。

図 1：デュアルホーム接続されたサイト

はじめる前に

ステップ 1 アップグレード対象のCisco Nexus 7000シリーズシャーシに対して、OTV VDC上のすべてのオーバーレイインターフェイスをシャットダウンします。ISSUは、オーバーレイインターフェイスが管理上ダウンしていない限り、続行されません。

例：

edge-device-1(config)# interface overlay1 edge-device-1(config-if-overlay)# shutdown

OTV VDC上のオーバーレイインターフェイスがダウンすると、他のOTVエッジデバイスがすべての

VLANに対して信頼できるエッジデバイス（AED）になるため、この時点で主要トラフィックの中断は生じないことになります。この例では、Edge Device 2がAEDになります。

ステップ 2 このCisco Nexus 7000シリーズシャーシでISSUを開始します。この例では、ISSUはEdge Device 1で行われます。

シャーシのアップグレードが完了するまで待機します。

ステップ 3 このアップグレードされたデバイスにサイトIDを設定します。

例：

edge-device-1(config)# otv site-identifier 256

すべてのローカルOTVエッジデバイスで同じサイトIDを設定する必要があります。サイトIDはサイト間で一意でなければなりません。有効な範囲は0x1～0xffffffffです。デフォルトは0x0です。形式は16 進形式またはMACアドレス形式です。

この設定手順は、Cisco NX-OS Release 5.2(1)以降で必要です。

（注）

ステップ 4 デフォルトVDCに切り替えて、コンフィギュレーションモードを開始します。

基本的な OTV 機能の設定デュアルホーム接続されたサイトでの Cisco NX-OS 5.2(1) 以降のリリースに対する ISSU の OTV の準備

(19)

例：

edge-device-1(config)# switchback switch# configure terminal switch(config)#

ステップ 5 CoPPのデフォルトポリシーを適用します。

例：

switch(config)# copp profile strict

Cisco NX-OS 5.2(1)リリースにアップグレードする場合、デフォルトのCoPPポリシーを設定する必要があります。

ステップ 6 OTV VDCに切り替えて、コンフィギュレーションモードを開始します。

例：

switch(config)# switchto vdc edge-device-1 edge-device-1# configure terminal

edge-device-1(config)#

ステップ 7 アップグレードしたOTV VDCに、オーバーレイインターフェイスのバックアップを移動します。

例：

edge-device-1(config)# interface overlay1 edge-device-1(config-if-overlay)# no shutdown

オーバーレイインターフェイスが動作可能になります。

ステップ 8 デュアルホーム接続されたサイトの他のOTV VDCのオーバーレイインターフェイスをシャットダウンします。このアクションにより、OTVトラフィックで中断が発生します。

例：

edge-device-2(config)# interface overlay1 edge-device-2(config-if-overlay)# shutdown

OTVトラフィックは、アップグレードしたOTVエッジデバイスがAEDになるまで中断されます。この例では、Edge Device 1がAEDになります。

ステップ 9 Cisco NX-OS 5.1以前のリリースを実行するデュアルホーム接続されたサイトの他のCisco Nexus 7000シリーズシャーシで、ステップ1, （18ページ）からステップ7, （19ページ）までを繰り返します。

このサイトのすべてのエッジデバイスで、同じサイトIDを設定する必要があります。

アップグレードしたOTV VDCが起動し、VLANのサブセットのAEDになります。OTVは、このサイトの2つのアップグレードされたエッジデバイス間でVLANをロードバランシングします。

OTV 設定の確認

OTVの設定を表示するには、次のいずれかの作業を行います。

OTV 設定の確認

(20)

目的コマンド

OTVの実行コンフィギュレーションを表示します。

show running-configuration otv[all]

オーバーレイインターフェイスに関する情報を表示します。

オーバーレイネットワークの隣接に関する情報を表示します。

show otv adjacency[detail]

オーバーレイインターフェイスに関連するVLANについての情報を表示します。

show otv[overlayinterface] [vlan[vlan-range] [authoritative|detail]]

ローカルエッジデバイスとネイバーエッジデバイス両方でのBFDの設定状態を表示します。

show otv isis site[database|statistics]

ローカルサイトに関する情報を表示します。

show otv site[all]

OTVのルートに関する情報を表示します。

show otv[route[interface[neighbor-addressip-address]]

[vlanvlan-range] [mac-address]]

特定のVLANについて、OTV Routing Information Base

（ORIB）からのOTVマルチキャストルート情報を表示します。

show otv mroute vlanvlan-idstartup

特定のVLANのForwarding Information Base（FIB）OTVマルチキャストルート情報を表示します。

show forwarding distribution otv multicast route vlanvlan-id

ローカルサイトからリモートサイトへのVLAN変換マッピングを表示します。

show otv vlan-mapping[overlayinterface-number]

MACアドレスに関する情報を表示します。

show mac address-table

基本的な OTV 機能の設定 OTV 設定の確認

(21)

目的コマンド

オーバーレイネットワークの追加トンネルに関する情報を表示します。

show otv internal adjacency

OTV の設定例

以下に、デフォルトの設定値を使用した基本的なOTVネットワークを設定する例を示します。

!Configure the physical interface that OTV uses to reach the

! DCI transport infrastructure interface ethernet 2/1

ip address 192.0.2.1/24 ip igmp version 3 no shutdown

!Configure the VLAN that will be extended on the overlay network

! and the site-vlan vlan 2,5-10

! Configure OTV including the VLANs that will be extended.

feature otv otv site-vlan 2

otv site-identifier 256 interface Overlay1

otv control-group 239.1.1.1 otv data-group 232.1.1.0/28 otv join-interface ethernet 2/1

!Extend the configured VLAN otv extend-vlan 5-10 no shutdown

その他の参考資料

ここでは、OTVの実装に関する追加情報について説明します。

OTV の機能の履歴

次の表に、この機能のリリースの履歴を示します。

表 2： OTV の機能の履歴

機能情報リリース

機能名

M3モジュールのサポートが追加されました

7.3(0)DX(1) OTV

F3シリーズモジュールのサポートが追加されました。

6.2(6) OTV

この機能が導入されました。

6.2(6) IPプールを使用したトンネルデポラライゼーション

6.2(2) 選択的ユニキャストフラッディング

6.2(2) OTV VLANマッピング

6.2(2) 専用データブロードキャスト転送

6.2(2) OTV高速コンバージェンス

6.2(2) 高速障害検出

オーバーレイルートトラッキングをイネーブルにする

track-adjacency-nexthopコマンドが追加されました。

6.2(2) OTV

F1およびF2eシリーズモジュールのサポートが追加されました。

6.2(2) OTV

基本的な OTV 機能の設定 OTV の機能の履歴

(23)

機能情報リリース

機能名

リバースタイマーがshow otv vlan コマンド出力に追加され、オーバーレイインターフェイスのunshut後に VLANがアクティブになるまでの残り時間が示されるようになりました。

6.2(2) OTV

6.1(1) ARPネイバー探索タイムアウト

5.2(1) OTV隣接サーバ

デュアルサイトの隣接用のサイト IDのサポートが追加されました。

5.2(1) デュアルサイト隣接

拡張VLANの範囲に対するVLAN の追加または削除のサポートが追加されました。

5.2(1) 拡張VLANの範囲

OTVオーバーレイ全体にIPv6ユニキャスト転送およびマルチキャストフラッディングのサポートが追加されました。

5.2(1) IPv6ユニキャスト転送およびマルチ

キャストフラッディング

OTVのスケーラビリティ制限が拡張されました。

5.2(1) 設定制限

5.0(3) OTV

基本的な OTV 機能の設定

基本的な OTV 機能の設定

機能情報の確認

基本的な OTV 機能に関する情報

オーバーレイ インターフェイス

MAC アドレス ラーニング

マルチキャスト グループ アドレスおよび IGMP スヌーピング

ハイ アベイラビリティおよび ISSU

仮想化のサポート

OTV のライセンス要件

OTV の前提条件

OTV の注意事項と制約事項

OTV のデフォルト設定

基本的な OTV 機能の設定

OTV 機能のイネーブル化

オーバーレイ インターフェイスの作成

マルチキャスト グループ アドレスの設定

オーバーレイインターフェイスへの物理インターフェイスの割り当て

拡張 VLAN 範囲の割り当て

サイト VLAN とサイト ID の設定

デュアル ホーム接続されたサイトでの Cisco NX-OS 5.2(1) 以降のリリー スに対する ISSU の OTV の準備

OTV 設定の確認

OTV の設定例

その他の参考資料

OTV の機能の履歴

オーバーレイインターフェイス

MAC アドレスラーニング

マルチキャストグループアドレスおよび IGMP スヌーピング

ハイアベイラビリティおよび ISSU

オーバーレイインターフェイスの作成

マルチキャストグループアドレスの設定

デュアルホーム接続されたサイトでの Cisco NX-OS 5.2(1) 以降のリリースに対する ISSU の OTV の準備
