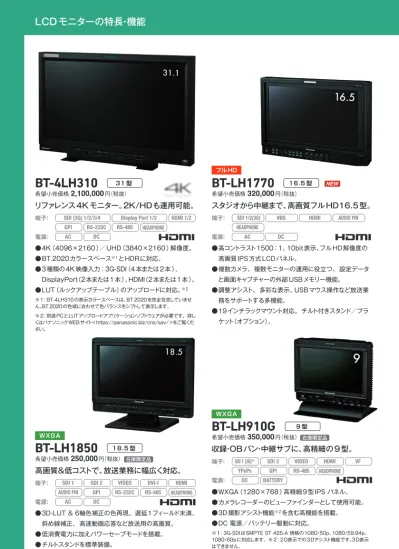

LCDモニターの特長・機能
BT-4LH310
希望小売価格2,100,000
円（税抜）リファレンス4Kモニター。2K/HDも運用可能。
BT-LH1770
希望小売価格320,000
円（税抜）スタジオから中継まで、高画質フルHD16.5型。
BT-LH1850
希望小売価格250,000
円（税抜）高画質＆低コストで、放送業務に幅広く対応。
BT-LH910G
希望小売価格350,000
円（税抜）収録・OBバン・中継サブに、高精細の9型。
● 4K（4096×2160 ）／ UHD（3840×2160 ）解像度。 ● BT.2020カラースペース※ 1とHDRに対応。 ● 3種類の4K映像入力： 3G-SDI（4本または2本）、 DisplayPort（2本または1本）、HDMI（2本または1本）。 ● LUT（ルックアップテーブル）のアップロードに対応。※ 2 ※1： BT-4LH310の表示カラースペースは、BT.2020を完全包含していませ ん。BT.2020の色域に合わせて色バランスをシフトして表示します。 ※2： 別途PCとLUTアップロードアプリケーションソフトウェアが必要です。詳し くはパナソニックWEBサイト＜https://panasonic.biz/cns/sav/＞をご覧くだ さい。 ● 高コントラスト1500：1、10bit 表示、フル HD 解像度の 高画質 IPS 方式 LCD パネル。 ● 複数カメラ、複数モニターの運用に役立つ、設定データ と画面キャプチャーの外部 USBメモリー機能。 ● 調整アシスト、多彩な表示、USBマウス操作など放送業 務をサポートする多機能。 ● 19インチラックマウント対応。チルト付きスタンド／ブラ ケット（オプション）。 ● 3D-LUT & ６軸色補正の色再現。遅延1フィールド未満、 斜め線補正、高速動画応答など放送用の高画質。 ● 低消費電力に加えパワーセーブモードを搭載。 ● チルトスタンドを標準装備。 ● WXGA（1280×768 ）高精細 9 型 IPS パネル。 ● カメラレコーダーのビューファインダーとして使用可能。 ● 3D 撮影アシスト機能※ 2を含む高機能を搭載。 ● DC 電源／バッテリー駆動に対応。 ※1： 3G-SDIはSMPTE ST 425-A 規格の1080/50p、1080/59.94p、 1080/60pに対応します。※2： 2Ｄ表示での3Ｄアシスト機能です。3Ｄ表示 はできません。 31 型 16.5 型 18.5 型 9 型 HEADPHONE GPI RS-232C RS-485 HDMI 1/2 SDI (3G) 1/2/3/4 Display Port 1/2端子： AC DC 電源： HEADPHONE AUDIO PIN SDI 1/2(3G) VBS HDMI 端子： AC DC 電源： HEADPHONE GPI AUDIO PIN SDI 1 RS-232C VIDEO SDI 2 RS-485 DVI-I HDMI 端子： AC DC 電源： HEADPHONE GPI YPBPR
SDI 1 (3G)*1 SDI 2 VIDEO RS-485 HDMI VF 端子： DC BATTERY 電源： フルHD WXGA WXGA 在庫限定品 在庫限定品 NEW
Cinema Camera
LCD Monitor
4K Camera Recor
der
HD Camera Recor
der
P2
BT-4LH310 BT-LH1850 BT-LH910G 1 3D-LUT 色補正＆6 軸色補正 （アップロード機能対応）○ ○ ○ 2 BT.2020カラースペース※ ○ − − 3 HDR（ハイダイナミックレンジ） ○ − − 4 遅延 1フィールド未満 ○ ○ ○ 5 斜め線補正処理回路 ○ ○ ○ 6 ＲＧＢマニュアル調整放送用の階調性と ○ ○ ○ 7 高速動画応答 ○ ○ ○ 8 広視野角 178゜ 左右 170゜/上下 160゜ 176゜ 9 VARICAMシネガンマ補正 ○ ○ ○ 10ブラックモード ○ ○ ○ 11 キャリブレーション機能 ○ ○ ○ 12 多彩なマーカー ○ ○ ○ 13クロスハッチ・グリッド ○ ○ ○14 ウェーブフォームモニター Y/R/G/B Y/R/G/B Y/R/G/B
15 ベクトルスコープ ○ ○ ○ 16ピクセル・ツー・ピクセル表示 ○ ○ ○ 17 ZOOM 機能（拡大表示） ○ − − 18 FOCUS IN RED 表示 ○ ○ ○ 19 Y MAP 表示 ○ − − 20（フレームグラブ）静止画フレーム表示 ○ ○ ○ 21 2K/HD 4 画面表示 ○ − − 22 エラー表示 ○ − − 23 オーディオレベルメーター ○（カラー） ○（カラー） ○（カラー） 24タイムコード表示 ○ ○ ○ 25クローズドキャプション 8ウインドウ 8ウインドウ 8ウインドウ 26 HVディレイ／MONOモード MONOモードのみ対応 ○ ○ 27ファンクションボタン 5 5 3 28 3D 撮影アシスト機能 − − ○
29 外部リモート対応 GPI/RS-485RS-232C/ GPI/RS-485RS-232C/ RS-232C/GPI
30タリーランプ フロント フロント フロント/リア
31 パワーセーブモード ○ ○ ○
32 KEYロック機能 ○ ○ ○
33 堅牢なフレーム構造 アルミフレーム − マグネシウムダイキャスト フレーム
34 AC/DC 駆動対応 AC/DC 24 V AC/DC 12 V DC 12 V
35 壁掛け／ラックマウント (オプション対応 ) 壁掛け 壁掛け ラックマウント 36ファンレス静音駆動 ○ ○ ○ 27 水銀レスLED バックライト ○ ○ ○ 38 音声スピーカーと ヘッドホン端子 ○ ○ ヘッドホン端子のみ
特長・機能一覧
（BT-LH1770を除く）
※機能については、67～70ページをご覧ください。 ※ BT-4LH310の表示カラースペースは、BT.2020を完全包含していません。BT.2020の色域に合わせて色バランスをシフトして表示します。 66LCDモニターの特長・機能
（BT-LH1770を除く） 1. 3D-LUT色補正＆6軸色補正 LCD パネルは信号レベルが下がると色域が狭くなります。 このとき色相シフトが生じることにより色ずれが発生します。 3D-LUT（三次元ルックアップテーブル）色補正は、信号レ ベルごとのルックアップテーブルを保持して、3 原色 (RGB) とその補色 (CMY)の6 つの座標軸がバランス良く配置され るよう、RGB 各色で補正を行います。これにより、低輝度 レベルでの色ずれを軽減し忠実な色再現を実現しています。 3D-LUTは中間調の微妙な色合いの再現にも貢献します。 中間色部分の測色結果をもとに、3 原色 (RGB)とその補色 (CMY)の6 つの座標軸でバランスを保ちながらスムーズな 補正処理を行うことにより、滑らかな階調性を実現。これに より微妙な色合いの中間調も自然な発色で表現できます。 BT-4LH310はLUT（ルックアップテーブル）のアップロー ド※に対応。デジタルシネマワークフローにおいて、 現場で の撮影時に編集時と同じ色設定でモニター確認が行えます。 高精度なカラーマネージメントが可能になります。 ※別途PCとLUTアップロードアプリケーションソフトウェアが必要です。詳しく はパナソニックWEBサイト＜https://panasonic.biz/cns/sav/＞をご覧くだ さい。 2. BT.2020カラースペースに対応 【BT-4LH310 】 “ITU-2020 emu ”モードをカラースペース選択メニューに 装備。ITU-R BT.2020 規格の広色域カラースペースに対 応したエミュレーション表示が可能です。 ※BT-4LH310の表示カラースペースは、BT.2020を完全包含していません。 BT.2020の色域に合わせて色バランスをシフトして表示します。 3. HDR（ハイダイナミックレンジ）対応 【BT-4LH310 】 ガンマ選択メニューに“HDR ”を装備。SMPTEのEOLT 規 格ST 2084に対応した、ハイダイナミックレンジモードです。 ハイライト部の白とび、シャドウ部の黒つぶれによって再現が 難しかった映像の、 明暗差・色調・陰影まで描写する階調 性が得られ、よりリアリティ豊かな描写が可能です。HLG （Hybrid Log Gamma ）については、当社から提供するGamma※を導入することで対応可能です。 ※別途PCとモニターユーティリティソフトウェアが必要です。詳しくはパナソ ニックWebサイト＜https://panasonic.biz/cns/sav/＞をご覧ください。 4. 遅延1フィールド未満 SD/HDインターレース信号を高精度にプログレッシブ信号 に変換する高性能 I/P 変換回路により、回路系の遅延（パネ ル除く）は約 5msec※。入力と出画の遅延を1フィールド未 満（BT-4LH310は2フィールド未満 ）に抑えています。 ※信号フォーマットにより若干異なります。 5. 斜め線補正処理回路 フィールド内の上下方向だけ でなく、 斜め方向の相関を 検出して、 最適な補間を行 います。 斜め方向のノイズ を抑えた滑らかな映像です。 入力信号の輝度レベル10 %時 3D-LUT色補正方式の場合 入力信号の輝度レベル10 %時 マトリックス（2次元）方式の場合 入力信号の輝度レベル100 %時 従来方式（上下補間）の概念図 新方式（斜め補間）の概念図 3軸（RGB）座標補正 6軸（RGB/CMY）座標補正
Cinema Camera
LCD Monitor
4K Camera Recor
der
HD Camera Recor
der
P2
6. 放送用の階調性とＲＧＢマニュアル調整 出荷製品 1 台ごとにRGB 独立 256ステップで補正を行い、 規格化されたガンマ特性（γ＝2.2 ）を再現、放送用の階調 性を実現しています。 色温度は、BT-4LH310では9300K／6500K／6300K／ 6000K／5600Kが、BT-LH1850/LH910Gでは9300K ／6500K／5600Kが選択可能なほか、可変設定で3000K 〜9300Kに設定できます。 7. 高速動画応答 オーバードライブ回路を導入することにより中間階調におけ る応答性を高めています。 8. 広視野角 高輝度・高コントラストの水平配向（IPS 技術 ）LCD パネル は広視野角も実現。視野角による輝度変化や色変化を抑え た高品質な発色特性を備えています。 ※BT-LH1850はIPS パネルではありません。 9. VARICAMシネガンマ補正 VARICAM 等のF-RECモード・シネガンマ映像を最適な階 調でモニターできるシネガンマ補正機能を搭載。映画制作、 フィルム質感のHD 番組・CM 制作に対応しています。 10. ブラックモード 低階調シーンの暗部が見やすくなるブラックモードを搭載し ています。映画制作、フィルム質感のHD 番組・CM 制作に 対応しています。 11. キャリブレーション機能 キャリブレーションソフト ウェアをプリインストー ル。 当社指定のプローブ センサーとディスプレイカ ラーアナライザーを接続 して、PCなしでキャリブ レーションを行えます。 【プローブセンサー、ディスプレイアナライザー対応機種（お問い合わせ先 ）】 ●Konica Minolta（コニカミノルタ株式会社 オプティクスカンパニー センシング事業部 TEL 東京・03-6324-1010/ 大阪・06-6110-0550/ 名古屋 ・052-229-4651/ 福岡・092-415-3518）・プローブセンサー： CA-PU32/PU35/PSU32/PSU35、ディスプレイアナライザー ：CA-310 ●Photo Research（旭光通商株式会社 TEL 03-6418-6908）・ プローブセンサー： PR-655※ ● Xrite（ビデオジェット・エックスライト株式会社 TEL 03-6825-1641）・ プローブセンサー： i1-Pro※ ※ PR-655、i1-Proでの調整には、別途PCと当社ホームページよりダウン ロードいただける自動調整アプリケーションソフトウェアが必要になります。詳し くはパナソニックWEBサイト＜https://panasonic.biz/cns/sav/＞をご覧く ださい。（BT-4LH310のみ対応 ） 12. 多彩なマーカー ●アスペクトマーカー（17:9※/16:9） 4：3、13：9、14：9、CNSCO2.39、CNSCO2.35、 2：1、VISTAの画角を表示できます※。背景色はBLACK （0%）、HALF（50%）、NORMAL（100%）が選べます。 ※BT-4LH310のみ。 ●セーフエリアマーカー 95%、93%、90%、88%、 80%、5種類のセーフエリア を表示。BT-4LH310は加え てUSER、DOT、LINE、VAR （任意設定 ）の表示モードを備 えています。16：9モード時、 アスペクトマーカーの画角に 対 応したセーフエリアマー カーを重ねて表示可能です。 ●センターマーカー 他のマーカーと併せて表示できます。ON/OFF 可能です。 13.クロスハッチ・グリッド パネル画面上のグリッド表示 により、 水平・垂直が容易に とれます。 ※モデルにより表示間隔は異なります。 14. ウェーブフォームモニター 波形モニター機能を内蔵し、 子画面で表示できます。Y/ R/G/Bの信号を選択して表 示できます。 入力レベル 75％ 輝 度 ノーマルモード ブラックモード ブラックモードON ※画像は効果のイメージです。 セーフエリア／センターマーカー表示例 アスペクトマーカー4:3時の セーフエリアマーカー80%表示例 クロスハッチONイメージ ウェーブフォームモニター表示例 0 0 50 50 100 100 150 150 200 200 250 250 300 Yr（パネル実測値） Yg（パネル実測値） Yb（パネル実測値） Yr（目標値） Yg（目標値） Yb（目標値） 出力 入力 パネルごとに 異なる誤差 誤差を吸収 パネル実測値≠2.2乗 γカーブ → 2.2乗 ■パネルに対するガンマ特性補正の図解 68LCDモニターの特長・機能
（BT-LH1770を除く） 15. ベクトルスコープ SDI 入力映像信号の色域を 画面表示と合わせて確認で きます。 表示位置は四隅が 選択できます。 16. ピクセル・ツー・ピクセル表示 入力映像のピクセルをリサイ ズすることなく拡大表示。 ● BT-4LH310： 実 際 の 画素数で表示。 ●BT-LH1850：1080i/p 入力時、左上・右上・左下・ 右下・センターの表示エリアを選べます。 ● BT-LH910G：1080/60i 入力時、13.5 型ワイド相当 の拡大表示。 17. ZOOM機能（拡大表示） 【BT-4LH310 】 ZOOM 機能（拡大表示 ）を搭載。映像の中央または四隅を ４倍に拡大表示することによりフォーカスが合わせやすくなり ます。 18. FOCUS IN RED表示 フォーカスが 合った 部 分 の エッジを赤く表示し、フォーカ ス操作をアシストします。 19. Y MAP表示 【BT-4LH310 】 輝 度 別 の 着 色 表 示 により、 輝度分布をわかりやすく視認 できます。 20. 静止画フレーム表示（フレームグラブ機能） 任意フレームの静止画を保 持。BT-4LH310はフル画面 表示で画像チェックなどに便 利です。BT-1850/ 910Gは 副画面として動画と２画面表 示。フレーム合わせなどに活 用できます。表示は全映像表示モード（FULL ）と中央部表 示モード（PART ）があります。 21. 2K/HD 4画面表示 【BT-4LH310 】 2K（2048 x 1080 ）または HDの入力映像のフルピクセ ル表示と合わせて、波形モニ ター（WFM ）、ベクトルスコー プ（VSC ）、FOCUS-IN-RED 機能を同時に表示できます。 4 台の 2K/HDモニターとし ても運用可能。フルピクセル を表示します。 22. エラー表【BT-4LH310 】 SDI 入力時にエラー（伝送エラーなど）を検知し、エラー情報 を表示するとともにログを残せます。 23. オーディオレベルメーター カラー表示のオーディオレベ ルメーターを装備。 エンベ デッドオーディオ（3G-SDI、 SDI、HDMI※ 1、Display Port※ 2）入力をレベル表示。 基準ポイント設定、ピークホー ルド、オーバーレンジ表示も 可 能。 表 示は 2CH/4CH/ 8CH/OFF の 選 択 が で き ます。 ※1: HDMI入力時は2CHのみ表示。 ※2： BT-4LH310のみ、Display Port 入力時は2 CHのみ表示。 24. タイムコード表示 HD SDI入力時にタイムコード （VITC/LTC/UB ）値を表示。 ※BT-4LH310は2K/HDのみ対応。 8CHオーディオレベルメーター表示例 タイムコード表示例 レベルメーター表示例（BT-LH910G） 4入力表示例 入力映像（左上）、FOCUS-IN-RED（左下）、 WFM、VSC 表示例 全映像表示モード例（4：3） 静止画 動画 FOCUS IN RED表示例 Y MAP表示例 中央と四隅の画角で ZOOM表示が可能 ZOOM表示（中央） ベクトルスコープ表示例 BT-LH1850ピクセル・ツー・ピクセル図解 （1080iセンターモードの表示エリア）Cinema Camera
LCD Monitor
4K Camera Recor
der
HD Camera Recor
der
P2
25. クローズドキャプション SDI/VIDEO 入 力 時 にクロー ズドキャプションを表 示。 HD SDI CC 規格 EIA-708（SD SDI CC 規格 EIA608 ）、 B T - 4 L H 3 1 0 は E I A / CEA-708に 対 応し、 最 大 8 つのウインドウを同時に表 示できます。 ※BT-4LH310は2K/HDのみ対応。 26. HVディレイ／MONOモード 映像のブランキング期間を表示するHV DELAY 機能、白 黒映像表示に切換えできるMONOモード、ファンクションボ タン割当で使用。 ※BT-4LH310はMONOモードのみ対応。 27. ファンクションボタン 豊富な表示・切換機能※の中から任意に選択して1 つずつ割 り当てることができ、ワンタッチで表示／非表示やモード切換 えが可能です。 ※割り当て可能な機能は機種によって異なります。 28. 3D撮影アシスト機能 【BT-LH910G 】 3DカメラのL/R 映像をチェックするための3Dアシスト機能 を搭載しています。 ●MIRROR： L/Rサイドバイサイド表示から、Rのみを、左 右・上下に反転できます。 ●SHIFT： オーバーレイ表示でR映像のみを水平・垂直に 移動できます。 ●COMPARISON： サイドバイサイド表示で映像外辺部の L/Rの差異のチェックが容易。 ●CONVERGENCE： L/Rそれぞれのフル映像を交互に 切換えて表示します。手動切換と自動交互表示が可能です。 ●COLOR： L/R画像をチェッカー状に合成して表示するこ とで、輝度や色のL/Rの差異のチェックが容易にできます。 ●ZOOM FOCUS： L/Rの拡大画像を2画面表示。フォー カスやズームのずれをチェック。FOCUS-IN-RED 機能も2 画面に使用可能です。 ●VERTICAL： 横線マーカーによりL/R 映像の垂直ずれ をチェックできます。 ●OVERLAY: L/Rを重ねて表示（通常・白黒差分の2モー ド）。さらに縦線マーカーの表示により、左右視差をチェック できます。 29. 外部リモート対応： RS-232C, GPI, RS-485全機種にRS-232C（9 pin ）および GPI（9 pin ）のリモート を備えています。BT-4LH310/LH1850はさらにRS-485 （RJ-45 ）シリアルリモートを備えています。BT-4LH310/ LH1850は最大 32 台のループスルー制御が可能です。 30. タリーランプ 全機種フロントタリーランプ（レッド／グリーン／アンバー）を 装備。BT-LH910Gにはさらに、リアタリー（レッド）も装備。 31. パワーセーブモード 信号入力がない状態が60 秒以上続くと、省電力パワーセー ブモードに入ります。 ※BT-LH910Gには搭載されていません。 32. KEYロック機能 フロント操作の有効・無効を選択できます。電源 ON/OFF、 MENU（CNTROL/LOCALENABLE ）、 GPI 制御、 VOLUME 以外操作パネル無効。 33. 堅牢なフレーム構造 BT-4LH310はアルミフレー ムを、BT-LH910Gはマグネ シウムダイキャストフレームを 採用。 堅牢な構造でプロの フィールドワークを支える耐 久性を確保しています。 ※BT-LH1850には搭載されていま せん。 34. AC/DC駆動対応 BT-4LH310 は DC24V 電源、BT-LH1850/LH910G はDC12V電源対応で、バッテリー駆動も可能です。 ※BT-LH910Gは AC電源に対応していません。 35. 壁掛け／ラックマウント対応 BT-4LH310/LH1850は壁掛け対応。オプション金具（別 売 ）により壁掛け設置が可能です。BT-LH910Gはラックマ ウントに対応しています。 36. ファンレス静音駆動 電動ファンなし。編集スタジオやMA 室に適した静音設計。 37. 水銀レスLEDバックライト 環境保全に配慮。LED バックライトは全機種が水銀レス。 38. 音声スピーカーとヘッドホン端子 音声スピーカーとヘッドホン端子を前面に装備。 ※BT-LH910Gは音声スピーカーには対応していません。 クローズド・キャプション表示例 BT-4LH310のアルミフレーム 70
LCDモニターの主な定格
【総合】 電源： AC 100 V、50 Hz/60 Hzー1.71 A DC 24 Vー5.48 A 動作周囲温度： 5 ºC ～ 35 ºC（海抜 2000 mまで） 動作周囲湿度： 20 % ～ 80 %（結露なし） 保存温度： －20 ºC ～ 60 ºC 質量： 約20.0 kg（スタンド含む） 約18.5 kg（本体のみ、スタンド含まず） 外形寸法： 幅 758 mm × 高さ 495 mm × 奥行 258 mm （スタンド含む） 幅 758 mm × 高さ 474 mm × 奥行 132 mm （本体のみ、スタンド含まず） 【LCDパネル】 寸法： 31.1 型 アスペクト比： 17：9 ピクセル数： 4096 ピクセル×2160 ピクセル ディスプレーカラー： 約1,070,000,000 色 視野角： 左右178 度／上下178 度（コントラスト＞10：1） 【コネクター部】 映像入力： SDI： BNC×4 SMPTE ST424/425-1/372/274/296/372準拠 EMBEDDED AUDIO 対応 3G-SDI： SMPTE ST299 準拠、 48 kHz、16 CH、synchronous 対応 HD SDI： SMPTE ST299 準拠、 48 kHz、8 CH、synchronous 対応 HDMI： HDMI 端子×2（TypeA 端子）、HDCP 対応、 EMBEDDED AUDIO 対応、ビエラリンク非対応 DisplayPort： DisplayPort 端子×2、HDCP 対応、 EMBEDDED AUDIO 対応 映像出力： SDI： BNC×4、アクティブスルー出力 ヘッドホン出力： M3ステレオミニジャック×1 リモート： GPI： D-SUB、9 pinRS-232C： D-SUB、9 pin RS-485： RJ-４５×２（入力、出力） DC電源入力： XLR、4 pin 【信号レベル】 AUDIO系： ヘッドホン出力： 32 Ω、レベル可変 スピーカー出力： 0.5 W、モノラル 【その他】 付属品： 電源コード、スタンド、スタンド取り付けねじ、 保護パネル取り付けねじ
BT-4LH310
色空間 YCbCr 4:2:2最大 bit 数 8 bit 10 bit 12 bit
フレーム 周波数 (Hz) 24 25 50, 60 24 25 50, 60 24 25 50, 60 HDMI ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (2 本 ) DisplayPort 3G-SDI ●(4本/2本※1) ●(4本/2本※1) ● (4 本 ) ● (4 本 /2 本※ 1) ●(4本/2本※1) ● (4 本 ) ● (4 本 ) ● (4 本 ) 色空間 YCbCr 4:4:4 / RGB 4:4:4
最大 bit 数 8 bit 10 bit 12 bit
フレーム 周波数 (Hz) 24 25 50, 60 24 25 50, 60 24 25 50, 60 HDMI ● (1 本 ) ● (2 本 ) DisplayPort ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (2 本 ) 3G-SDI ● (4 本 ) ● (4 本 ) ● (4 本 ) ● (4 本 ) ● (4 本 ) ● (4 本 ) 色空間 YCbCr 4:2:2 YCbCr 4:4:4 / RGB 4:4:4
最大 bit 数 8 bit 10 bit 12 bit 8 bit 10 bit
フレーム 周波数 (Hz) 24, 25, 30 50, 60 24, 25, 30 50, 60 24, 25, 30 50, 60 24, 25, 30 50, 60 24, 25, 30 50, 60 HDMI ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (1 本 ) DisplayPort ● (1 本 ) ● (2 本 ) ● (1 本 ) ● (2 本 ) 3G-SDI ●(4本/2本※1) ● (4 本 ) ● (4本/2本※1) ● (4 本 ) ● (4 本 ) ● (4 本 ) ● (4 本 )
■
4K（3840 x 2160 解像度）映像入力
■
4K（4096 x 2160 解像度）映像入力
※（ ）内は各端子の同時ケーブル接続本数を示します。 ※1 : 2 本（3G Level B-DS）での接続が可能です。 ※（ ）内は各端子の同時ケーブル接続本数を示します。 ※1 : 2 本（3G Level B-DS）での接続が可能です。Cinema Camera
LCD Monitor
4K Camera Recor
der
HD Camera Recor
der
P2
■
外形寸法図
57 mm 44 mm 342 mm 474 mm 20.95 mm 150 mm 160 mm 210.5 mm 250 mm 368.064 mm 5 mm 50mm 23mm 51mm 12-M5（反対面含む）P=0.8 深さ6 サービス穴 4-M3 P=0.5 深さ6 保護パネル取付穴 7mm 147.5 mm 238 mm 258 mm 10 mm 54 m m 5 7 m m 213.5 mm 439 mm 459 mm 758 mm 697.958 mm LCD中心 746 mm 470 mm 3mm 142 mm 438.8 mm 15.7 mm 19.5 mm 148 mm 65 mm 6 mm 64 mm 225.5 mm 10.5 mm 4 -Ø 4.5 200 mm 200 mm 4-M6 P=1.0 深さ最大30 72LCDモニターの主な定格
【総合定格】 電源: AC 100 Vー120 V、50 Hz/60 Hz AC 200 Vー240 V、50 Hz/60 Hz DC 12 V（10.5 Vー18 V） 消費電流: AC 入力時： 40 W DC（12 V）入力時：36 W 動作周囲温度: 0 ℃ ～ 40 ℃ 動作周囲湿度: 20 % ～ 85 %（結露なきこと） 保存周囲温度: －20 ℃ ～ 60 ℃ 保存周囲湿度: 5 % ～ 85 %（結露なきこと） 質量: 約5.8 kg（本体のみ、スタンド含まず） 外形寸法: 幅 428 mm × 高さ 301 mm × 奥行80 mm （突起部含まず） 【LCDパネル】 寸法（サイズ）: 16.5V型 アスペクト比: 16：9 ピクセル数: 1920 × 1080 表示色: 10.7億色 視野角: 左右 178°、上下 178° 【コネクター部】 映像入力: VIDEO（VBS）： BNC×1（ループスルー）、 アナログコンポジット（NTSC/PAL-B）信号 SDI（3G/HD/SD）： BNC×2、エンベデッドオーディオ対応 HDMI： HDMI端子×1、HDCP対応 エンベデッドオーディオ対応 映像出力: SDI： BNC×2、アクティブスルー出力 （設定により入力にも対応） 音声入力: アナログオーディオ入力、ステレオミニジャック ヘッドフォン出力: φ3.5ステレオミニジャック 【信号レベル】 AUDIO系: ヘッドホン出力： 85 mW/ch（RL：32Ω） スピーカー出力：1 W 以上 【その他】 付属品: オペレーションマニュアル、 パラレルリモートコネクター、ACコードBT-LH1770
入力信号 HDMI 入力 VGA (640×480) ● SVGA (800×600) ● XGA (1024×768) ● WXGA (1280×768) ● SXGA (1280×1024) ● UXGA (1600×1200) ● WUXGA (1920×1200) ●映像入力信号 VIDEO 入力 SDI 入力 HDMI 入力
NTSC ● PAL ● 480/59.94i ● ●※ 7 480/59.94p ●※ 7 576/50i ● ● 576/50p ● 720/23.98p ● 720/24p ● 720/25p ● ● 720/29.97p ● ●※ 8 720/30p ● ● 720/50p ● ● 720/59.94p ● ●※ 7 720/60p ● ● 1035/59.94i※ 1 ● 1035/60i※ 2 ● 1080/23.98PsF ●※ 3 ●※ 9 1080/24PsF ●※ 4 ● 1080/25PsF ●※ 5 ●※ 5 1080/29.97PsF ●※ 6 ●※ 8 1080/30PsF ● ● 1080/50i ● ● 1080/59.94i ● ●※ 7 1080/60i ● ● 1080/23.98p ● ●※ 9 1080/24p ● ● 1080/25p ● ● 1080/29.97p ● ●※ 8 1080/30p ● ● 1080/50p ● ● 1080/59.94p ● ●※ 7 1080/60p ● ●
■
映像入力信号対応フォーマット一覧表
■
PC 入力信号対応フォーマット一覧表
●＝対応 ※ RGB444 および YCbCr422（12 bit ）は対応していません。 ※1： 1035/59.94i入力は1080/59.94iを表示します。各種マーカーも 1080/59.94i用を表示します。 ※2： 1035/60i入力は1080/60iを表示します。各種マーカーも 1080/60i用を表示します。 ※3： 1080/23.98PsFのSDI入力は1080/48iとして表示されます。 ※4： 1080/24PsFのSDI入力は1080/48iとして表示されます。 ※5： 1080/25PsF 入力は1080/50iとして表示されます。 ※6： 1080/29.97PsFのSDI入力は1080/60iとして表示されます。 ※7： 59.94i/pのHDMI入力は60i/pとして表示されます。 ※8： 29.97pのHDMI入力は30pとして表示されます。 ※9： 23.98pのHDMI入力は24pとして表示されます。 ●＝対応 ※周波数は限定されます。Cinema Camera
LCD Monitor
4K Camera Recor
der
HD Camera Recor
der
P2
BT-LH1770のオプション
ベーススタンドBT-MA1771G
希望小売価格 18,000円（税抜） チルトスタンドBT-MA1772G
希望小売価格 60,000円（税抜） ラックマウントブラケットBT-MA1773G
希望小売価格 26,000円（税抜） ラックマウントブラケット （チルト機構付き）BT-MA1774G
希望小売価格 34,000円（税抜）■
外形寸法図
18 mm 50 mm 80 mm 51 m m 9 9 .5 m m 9 9 .5 m m 1 6 6 m m 2 0 7 .8 m m 367.8 mm 428 mm 3 0 1 m m 40 mm 6 mm ※3-M4 175 mm 175 mm 3 9 m m ※3-M4 120 mm 120 mm 3 0 m m ※3-M3 ※部で使用するねじは 筐体表面から 長さ8mm以下のものを 使用ください。 1 0 0 m m 1 2 m m 100 mm 56.5 mm 1 6 m m 2 8 m m 7 6 m m 1 0 0 m m 1 3 9 m m ※14-M4 定格銘板 （対面同様）■
別売オプション
74LCDモニターの主な定格
【総合】 電源： AC 100 Vー240 V、 50 Hz/60 Hz、 0.3 A ー 0.15 A DC 12 V（11.0 Vー17.0 V ）、1.8 A 動作周囲温度： 5 ºC ～ 35 ºC 動作周囲湿度： 20 % ～ 80 %（結露なし） 保存温度： －20 ºC ～ 60 ºC 質量： 約7.0 kg（スタンド含む） 約5.6 kg（本体のみ、スタンド含まず） 外形寸法： 幅 479 mm × 高さ 390.7 mm × 奥行 240 mm （スタンド含む） 幅479 mm × 高さ 339 mm × 奥行 76.5 mm （本体のみ、スタンド含まず） 【LCDパネル】 寸法： 18.5 型 アスペクト比： 16：9 ピクセル数： 1366 ピクセル × 768 ピクセル（WXGA） ディスプレーカラー： 約16,770,000 色 視野角： 左右170 度／上下160 度（コントラスト＞10：1） 【コネクター部】 映像入力： Video： BNC×1 SDI： BNC×2、 SMPTE274M/296M/259M-C/ ITU-R BT.656-4 準拠、 EMBEDDED AUDIO 対応 HD SDI： SMPTE299M 準拠、48 kHz、8 CH、 synchronous 対応 SD SDI： SMPTE272M 準拠、48 kHz、4 CH、 synchronous 対応 HDMI： HDMI 端子×（TypeA 端子)、HDCP 対応、 EMBEDDED AUDIO 対応、ビエラリンク非対応 DVI-I ： DVI-I 端子×1、HDCP 対応、TMDS シングルリンク 映像出力： Video： BNC×1、スルー出力（75 Ω自動） SDI： BNC×1、switched-out 音声出力： ピンジャック×2（ステレオ） ヘッドホン出力： M3ステレオミニジャック×1 リモート： GPI： D-SUB、9 pinRS-232C： D-SUB、9 pin RS-485： RJ-４５×２（入力、出力） DC電源入力： XLR、4 pin 【信号レベル】 同期系： HD/VD 信号レベル： TTLレベル AUDIO系： Audio入力信号レベル： 0.31 Vrms スピーカー出力： 0.5 W、モノラル ヘッドホン出力： 32 Ω、レベル可変 【その他】 付属品： 電源コード、チルトスタンド、チルトスタンド取付ねじ、 保護パネル取付ねじ
BT-LH1850
■
対応入力フォーマット一覧表
入力信号フォーマット VIDEO SDI 1/ SDI 2 HDMI
DVI-I ANALOG DIGTAL YPBPR VIDEO NTSC ● PAL ● 640×480 (59.94 Hz) ● 640×480 (60 Hz) ● 480/59.94i ● ● ● 480/59.94p ● ● ● 576/50i ● ● ● 576/50p ● ● ● 720/50p ● ● ● ● 720/59.94p ● ● ● ● 720/60p ● ● ● ● 1035/59.94i ●※ 1 ●※ 1 ●※ 1 ●※ 1 1035/60i ●※ 2 ●※ 2 ●※ 2 ●※ 2 1080/23.98PsF ● ● 1080/24PsF ● ● 1080/25PsF ●※ 3 ●※ 3 1080/23.98p ● ● ● ● 1080/24p ● ● ● ● 1080/25p ● ● ● ● 1080/29.97p ● ● ● ● 1080/30p ● ● ● ● 1080/50i ● ● ● ● 1080/50p ● ● 1080/59.94i ● ● ● ● 1080/60i ● ● ● ● 1080/59.94p ● ● 1080/60p ● ● ●＝対応 ※1： 1035/59.94i入力時は、 1080/59.94i 表示されます。各種 マーカー表示も1080/59.94i用 マーカーが表示されます。 ※2： 1035/60i入力時は、1080/60i 表示されます。各種マーカー表示も 1080/60i用マーカーが表示されま す。 ※3： 1080/25PsF 入力は1080/50iと して表示されます。各種マーカーも、 1080/50i用マーカーが表示され ます。 入力信号フォーマット DVI-I 640×480 (60 Hz) ● 800×600 (60 Hz) ● 1024×768 (60 Hz) ● 1280×768 (60 Hz) ● 1280×1024 (60 Hz) 1366×768 (60 Hz) ● 1920×1080 (60 Hz)
Cinema Camera
LCD Monitor
4K Camera Recor
der
HD Camera Recor
der
P2
■
外形寸法図
77 mm 163 mm 240 mm 213.3 mm 411.4 mm 232 mm 479 mm 452 mm 154.3 mm 184.7 mm 339 mm 51.7 mm 390.7 mm 252 mm 44 mm 44.9 mm 121.9 mm チルト回転中心 深さ 20（Max） 20.6 mm 76.5 mm 44.3 mm 10° チルト角度 （59 mm) （164 mm) 15° 32.2 mm 91.3 mm 100 mm 8.7 mm 4-M4 P=0.7 深さ8（Max） M3 P=0.5 12.5 mm 100 mm φ3.5 mm LCD中心 76LCDモニターの主な定格
【総合】 電源： DC12 V（11.0 Vー17.0 V ）、1.9 A 動作周囲温度： 0 ℃ ～ 40 ℃ 動作周囲湿度： 10 ％ ～ 85 ％（結露なし） 保存温度： －20 ℃ ～ 60 ℃ 質量： 約 2.4 kg（スタンド含む） 約 1.7 kg（本体のみ、スタンド含まず） 外形寸法： 幅 230 mm × 高さ 214.5 mm × 奥行 170 mm （スタンド含む） 幅 230 mm × 高さ 183 mm × 奥行 78.5 mm （本体のみ、スタンド含まず） 【LCDパネル】 寸法： 9.0 型 アスペクト比： 15：9 ピクセル数： 1280 ピクセル×768 ピクセル（WXGA） ディスプレーカラー： 約16,770,000 色 視野角： 左右176 度／上下176 度（コントラスト＞10：1） 【コネクター部】 映像入力： Video： BNC×1、 （アナログコンポーネントY 入力端子と共用） YPBPR/RGB： BNC×3、（Y 信号はVIDEO 端子と共用） SDI： BNC×2、 SMPTE274M/296M/259M-C/ ITU-R BT.656-4 準拠、 EMBEDDED AUDIO 対応 HD SDI： SMPTE299M 準拠、48 kHz、8 CH、 synchronous/asynchronous 対応 SD SDI： SMPTE272M 準拠、48 kHz、4 CH、 synchronous 対応 HDMI： HDMI 端子×1（TYPEA 端子）、HDCP 対応、 EMBEDDED AUDIO 対応、ビエラリンク非対応 VF： D-SUB、15 pin×1 映像出力： SDI： BNC×2、アクティブスルー出力 ヘッドホン出力： M3ステレオミニジャック×1 リモート： GPI： D-SUB、9 pin×1RS-232C： D-SUB、9 pin×1 DC電源入力： XLR、4 pin 【信号レベル】 AUDIO系： ヘッドホン出力：32 Ω、レベル可変 【その他】 付属品： アントンバウアー社製用バッテリーホルダー （本体に装着） 別売品： ACアダプター、VFケーブル、 ラックマウントアダプター、バッテリー
BT-LH910G
■
対応入力フォーマット一覧表
入力信号フォーマット VIDEO VF-VIDEO VF-YPBPR YPBPR SDI 1(3G-SDI) SDI2 HDMI
NTSC ● ● PAL ● ● 640×480 (59.94 Hz) ● 640×480 (60 Hz) ● 480/59.94i ● ● ● ● 480/59.94p ● ● ● 576/50i ● ● ● ● 576/50p ● ● ● 720/50p ● ● ● ● ● 720/59.94p ● ● ● ● ● 720/60p ● ● ● ● ● 1035/59.94i ●※ 1 ●※ 1 ●※ 1 ●※ 1 ●※ 1 1035/60i ●※ 2 ●※ 2 ●※ 2 ●※ 2 ●※ 2 1080/23.98PsF ● ● ● ● 1080/24PsF ● ● ● ● 1080/25PsF ●※ 3 ●※ 3 ●※ 3 ●※ 3 1080/23.98p ● ● ● 1080/24p ● ● ● 1080/25p ● ● ● 1080/29.97p ● ● ● 1080/30p ● ● ● 1080/50i ● ● ● ● ● 1080/50p ●※ 4 ※ 5 ● 1080/59.94i ● ● ● ● ● 1080/60i ● ● ● ● ● 1080/59.94p ●※ 4 ※ 5 ● 1080/60p ●※ 4 ※ 5 ● ●＝対応 ※1： 1035/59.94i入力時は、1080/59.94i 表示されます。各種マーカー表示も1080/59.94i用マーカーが表示されます。 ※2： 1035/60i入力時 は、1080/60i 表示されます。各種マーカー表示も1080/60i用マーカーが表示されます。 ※3： 1080/25PsF 入力は1080/50iとして表示されます。各種マー カーも、1080/50i 用マーカーが表示されます。 ※ 4： 3G-SDIはSMPTE ST 425-A 規格の1080/50p、1080/59.94p、1080/60pに対応します。 ※5： RGB444 および YCbCr422（12 bit ）は対応していません。
