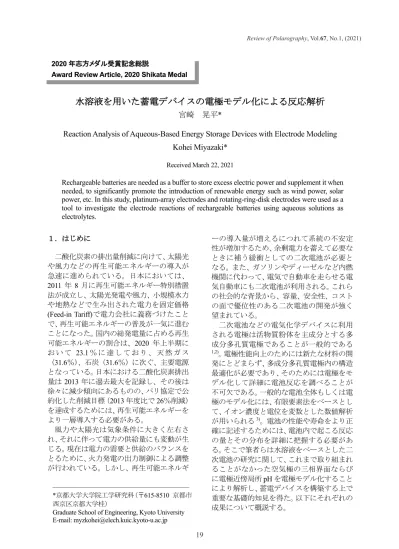

水溶液を用いた蓄電デバイスの電極モデル化による反応解析

水

水溶

溶液

液を

を用

用い

いた

た蓄

蓄電

電デ

デバ

バイ

イス

スの

の電

電極

極モ

モデ

デル

ル化

化に

によ

よる

る反

反応

応解

解析

析

宮崎 晃平*

Reaction Analysis of Aqueous-Based Energy Storage Devices with Electrode Modeling Kohei Miyazaki*

Received March 22, 2021

Rechargeable batteries are needed as a buffer to store excess electric power and supplement it when needed, to significantly promote the introduction of renewable energy such as wind power, solar power, etc. In this study, platinum-array electrodes and rotating-ring-disk electrodes were used as a tool to investigate the electrode reactions of rechargeable batteries using aqueous solutions as electrolytes. Ƞ Ƞȟȟ**44(( yǻ­Ŵƨ)īœǾ¡ū(Á#Þȉ– 6Ș¦'&)›ſ¼ƸCZiGn)ð— Ēǰ(Dz49<#;ĺŅ(#* 2011 ÿ 8 Ł(›ſ¼ƸCZiGnźžĬƳ ţ ěƜÞȉ–ƅȐ6Ș¦ñǍœŜ¦ 6Îŷ'&$ſ2œ<Ȑ¦>ÊçŒŋ (Feed-in Tariff)$Ȑ¦Ɠ(ƴ«"% $›ſ¼ƸCZiGn)Ľ· oś(Dz3 %(' ˚)ƯƅȐǾ(²4;›ſ ¼ƸCZiGn)¥¿*_{2020 ÿq¯ń(}   # 23.1 Ȝ(Ǵ#:ÝŶFN ȝ31.6ȜȞƎŴȝ31.6ȜȞ(ŗwNJȐŭ %' #;ĺŅ(;yǻ­Ŵƨīœ Ǿ*2013 ÿ(dzµŀÜ>Ǒȁ)ċ* Č(ūò‘Á(;5))]h°ç$™ ƥ­¡ūƉŒȝ2013 ÿāŚ$ 26Ȝ¡ūȞ >Ǵě;4(*›ſ¼ƸCZiGn> 8:oöð—;ĐNJ ; Ș¦6Þȉ–*śǜҀ(Üù½ <<(ƒ #Ȑ¦)‹ƬǾ(5Úª ſ ;žÍ*Ȑ¦)ȑNJ%‹Ƭ)\glN> %;4(ų¦ƅȐ)œ¦ Ď(8;Ǚĵ ǁ=<#;›ſ¼ƸCZiG n)ð—Ǿ Ø;(!<#Ƥƭ)såç ē ا;4ˆ¤Ȑ¦>ƿ#ĐNJ' %(LJ Ʋǃ%#)yŗȐŞ ĐNJ% ';1FQhl6W@nPi'&šŸ ŕȅ(~= #Ȑś$ƻªǥ>Ǣ9;Ȑ śƻªǥ(5yŗȐŞ ŸƁ<;<9 )ƓƇ'Ʒľ9êǾå˜ēJNX )ȓ$’…ē);yŗȐŞ)ȃƅ ą Ń1<#; yŗȐŞ'&)Ȑś­äW\AN(ŸƁ <;ȐŎ*ťŹǡƣ‡>wě%;Û ěÛâǡȐŎ$;% oƽƇ$; 1,2)_{ȐŎēƸÁq)4(*ĸ'ņķ)ȃ} ƅ(%&19ÛěÛâǡȐŎš)ŐDZ ŀǶ­ ĐNJ$:)4(*ȐŎ>e Wi­#ǕƩ(Ȑ޸đ>Ǚ0;% s¼Ŗ$;oƽƇ'Ȑޘ‡5*Ȑ Ŏ)eWi­(*łȆNJƨţ>anN% #ADlŲā%Ȑ…>ÚĴ%ĴǏʼn Ɓ9<;3)ȐŞ)ēƸ6ïÃ>8:Ř Ɛ(Ǒǫ;4(*ȐŞš$ǣ;¸đ )Ǿ%)ü>ǕƩ(ĢĮ;ĐNJ  ;$Ɲƶ9*ŜŮũ>anN%y ŗȐŞ)Əƙ(ȅ#<1$º:ƪ1< ;% ' ƚśŎ)pƋƃȓ'9-(ȐŎǪôĜpH >ȐŎeWi­;% (8:ǏʼnƿȐW\AN>Őơ;q$ ǼNJ'ÕƑƇƍnj>čr(<<) ěŊ(!#ŏǗ;

2020 年年志志方方メメダダルル受受賞賞記記念念総総説説

Award Review Article, 2020 Shikata Medal

–––––––––––––––––––––––––––––––––––––– *京都大学大学院工学研究科（〒615-8510 京都市 西京区京都大学桂）

Graduate School of Engineering, Kyoto University E-mail: [email protected]

ȡ ȡȟȟǿǿõõƚƚśśyyŗŗȐȐŞŞƚƚśśŎŎ))ppƋƋƃƃȓȓ
ȐśCZiGn>­äCZiGn%# Ǟǀ;yŗȐŞ*Ș¦6Þȉ–'&)› ſ¼ƸCZiGn>©ŽƾŸƁ;4 (Ŗ'ġǂ%#ēƸ)Áq ą ŝ49<#;%(hSBcADlȐ Ş$*Ǵě$'å˜ē6JNXȓ$ <yŗȐŞ)èž Ē«$;)8 'ƓƇƷľ)5%ŜŮũ>ȐǏũ(Ÿ Ɓ;ǿõƚśyŗȐŞ ŗu~ÑyŗȐ Ş%#ŤƉ>ȋ4#; 4))ǿõƚ śyŗȐŞ)źď*ŘŎ¸đ%#ƚśv )ǻƨ>ŸƁȐŞš(ǻƨ>Ǟǀ;Đ NJ '% ŵ$;)4țC ZiGnìā)Ǵě ńĊ$; ǻƨ)ȐŎ¸đ$;ǻƨǷ“¸ đȝORRȞ%ǻƨƅſ¸đȝOERȞ*¸đdz ȐÌ ÜFN)Ħij>ƒ ¸đ$; )$ȐŎ¸đ ljȌ(';1ƚśŎ ƻ‡ Ûâǡpŗ“ŐDZ>ł;4Ǐʼn >Ȏ#;)4FNmADlm Ȑá)ƕª>ƵępƋƃȓ>eWi­ ƚśŎ)‰ªŻŢr$)Ǐʼn>ǁ ĐNJ ;%Ƶ
Ɲƶ9*ŚǧƇþů'ȐŎ>Ůũ9Ð Ɗ(ĄqȊ(ćě<;ũƺ9' ;dYNENȐŎ>Ɓ#Ûâǡpŗ“Ő DZ>ł;ljȌ'ƚśŎ)pƋƃȓ)eW i­>ǁ 5)1”Ȑ¸đ$;OER $*ȐŎ>æ˜(ŜŮũ(ŧŰŻĘ ŀ5ǻ­ȐŦ ț <*ADl ǨǬ ¸đ>įǺ#:ŀ5©ŽƇ'¸ đǸ…*ȐǏũ(ÒšǸ$;% %>ƒ#;oĹİȐ¸đ$; ORR $*É  (ƒ8 (ȐŎ)Ąq …Ƴ>ț;(!<#Ƿ“ȐŦ Ü '; oç)țq$*ȗğ%'; %  <*Ąq(%5' #ũƺ$Nj=<ȐŎȓƘ ØÜǻƨ Ǯdz6ȖÔ Ø%$ORR Ȑ Ŧ ا%%ũƺv)ADlǨǬĤ ģ(8 #ORR Dzǁ;ȖÔ( Ȇ § =;%>ƒ#;
¢ǫ)dYNENȐŎ$*ĄqȐ Ŏ)ȐŦ*ȐŎ˜‡$Ŭç<;$ țĹÁ(&)8 '¸đü ;) % ĕÖ>č;%*$'$ Ȑá^nchQIg_@n>ŸƁ#‰Lj Ɔǿ?jAȐŎ>Ɓ#¥<Ȑ 図1 グラッシーカーボン上に白金を電析した電 極を用いた酸素還元電流および微分値の電極位置 依存性（電極電位：−0.524 V (vs. Hg/HgO)、電解質： KOH 水溶液） 0 20000 40000 60000 20000 40000 60000 0 CHs 9-10 Z" / (a) (b) SP-150m W.E. C.E. R.E. I-V converter

Silica glass substrate Pt Epoxy resin 10 mm CH10 CH 1 (c) 図2 (a) 白金アレイ電極の模式図、(b) 電気化学セ ルの模式図 0 2 4 6 0.0 0.4 0.8 1.2 1.6 0.10 M 1.0 M 5.0 M 10 M − I / m A h / mm of electrode position 0 2 4 6 -0.2 0.0 0.2 0.4 0.6 0.8 0.10 M 1.0 M 5.0 M 10 M -d I /d h / m A m m −1 h / mm of electrode position 20 

Ŏř(ȐŦ>ǐŬ;LNVc>Őơ 6)É_{2 (ƒ8 (˜#)SflZi} *ƞȐ…( Ď<10 SflZi)< <)ȐŦ>ǐŬ;% ¼Ƹ$; Ɔǿ?jAȐŎ>Ɓ#ũƺ(Nj=<Ȑ Ŏq$)ORR ȐŦü>É 3 (ƒSf lZiř(ȐŦ ÜƄ':sÏo' ȐŦü ;%   ũƺãÍr$)_{ORR ťēȖÔ>ş4;Ç} á>Ļ9(;4ĴǐƟ(8;Ǐʼn >Ǔ21ORR )¸đdzȐÌ 𝜂𝜂 >ŗ )8 (çƴ 𝜂𝜂 = 𝜙𝜙s− 𝜙𝜙l− 𝐸𝐸#$ (1) $_𝜙𝜙s % 𝜙𝜙_l *ȐŎ%ȐǏǡ)Ȑ…$ :_𝐸𝐸#$ * ORR )þDŽȐ…$;ȐŎ q$_{ORR Dzǁ#;Ȋ*Ŝǻ­ŹA} Dl)ǨǬ(ƒ #ũƺ)qǸ9rǸ( Á # _{𝜙𝜙l ا;Ȑ…¬Ǻ ćě} <;1ŗ)8 'ŹǡǨǬ>Ƶę Butler-Volmer ă>Ɓ

𝑖𝑖 =%!&'exp+'"ORR%&'( ,-exp()*+"ORR,%&'( )0

1'_-lim-!exp+'"ORR%&_'( , (2)

$_{𝑖𝑖 *ôĜ ORR ȐŦìā$:𝑖𝑖2} *zĭȐŦìā_𝛼𝛼ORR *ƕªĴ$; §#ǻƨFN)ǨǬ>Ƶę¾Sfl Zi)ȐŦìā>ǐƟ>É 3(b))è Ʊ$ƒǪ„ĿƱ%Śǧ;%$A DlǨǬ ORR (ťē'ȐŎȖÔ>ş4# ;% Ļ9(' •)ƍnj%=

#_{ORR % OER % Ƅ';¸đ>o!}

)ȐŎ$ĥ ƚśŎ)ŀǶŐDZ>Őơ; q$ł©'ħȀ č9< èȊ)ǿõ_{-ƚśyŗȐŞ)ȐǏǡ*ȐǏ} ũ)ũƺ$'ADlzĭē>ł; țáʇȐǏǡȝAD[bnȞ5ŸƁ< ;)׿AD[bn/)ǻƨŮǏǰā 6ŮǏǾADl‚ðĨª'& ũƺ%*Ƅ ';%xĖ<;$Ŝǻ­ŹADl ‚ðē>ł;AD[bn%#ÅƧ?l eYBcÕ>Â3Ŵ­ŜƨƤțá>Ɓ #Ɔǿ?jAȐŎ)Džȓ>JnXÀő( Ŭç>ǁ 7))ƫŊÉ_{4 (ƒ8} (AD[bnö)ƺ³ ³';(!<# ORR ȐŦ ØÜ8:qǸ)SflZi 1$ŸƁ<;%  1Ĵ Ǐʼn)ƫŊ9AD[bnv)ADlǨǬ $'ǻƨ)Ǯdz5ORR ȐŦü( ĈȔ>t;% Ļ9('  Ȣ ȢȟȟŜŜǏǏ¸¸đđvv))ȐȐŎŎǪǪôôĜĜpH )))) × ×ŬŬçç ŜŮũ>ȐǏǡ%#Ɓ;Ȑś­ä¸ đ$*++ŜǏ¸đ ǣ;Ŝ Ǐ(8;ŜƨLjDZ$*Ŝƨƅſ%ǻƨƅſ ŘǝŎ$<<ǣ;1Ȑ޸đ (#5ȐŎ)£¸đ%#Ŝƨƅſ5 *ǻƨƅſ ǣ;Š+ȐŎq$Ŝ ƨƅſ ǣ ׿ǻēŜŮũ$*`k Xl Ũǟ<;1?iEhēŜŮũ $*Ŝ Ũǟ<;%%5(Ŝǻ­ŹA Dl ſě<;)8 'ȐŎ¸đ(8 #ȐŎǪ$)ôĜƇ'pH oļƇ( ț';%xĖ<; ȐŎǪ$ ſ;pH Ú­*ȐŎ)ņķåçē(ĈȔ >t:%(*ȐŎ¸đ>ß: ;NJÇ%': ;)4ŜǏ¸đ> 0.8 0.6 0.4 0.2 0.2 0.4 0.6 0.8 0 0.2 0.4 0.6 0.8 1.0 1.2 0 CH 5 CH10 Potential / V (vs. RHE) C ur re nt / m A Potential / V (vs. Hg/HgO) CH 1 2 4 6 8 10 0.1 0.2 0.3 0.4 0.5 0 1.0 M KOH, 0.2 atm 1.0 M KOH, 0.6 atm 1.0 M KOH, 1.0 atm Current / mA C ha nn el n um be r (a) (b) 図3 (a) 各チャンネルにおける酸素還元電流、(b) 酸素分圧を変化した際の各チャンネルにおける酸 素還元電流（実線はシミュレーション結果を表示） 21 

Dzǁ' 9ȐŎǪ$)ôĜ_{pH >Ŭç} ;% ǼNJ%'; %+ȐŞȐŎ $<+w¸đ$;”Ȑ¸đ%Ŝƨƅſ ¸đ Àļ(Dzǁ;ȐŎ$*Ŭç< ȐŦ9xĖ#pH >ŝ4;%*Ȏ  Ɲƶ9*ÆǦhlIW@NHȐŎȝ_RRDEȞ >Ɓ#W@NHȐŎ$ŜƨƅſȝHERȞm Ŝƨǻ­ȝ_{HORȞ>ǁ' 9Ŧ<)rĝ} (…Ƴ;hlIȐŎ$ pH >eYRn W@NHȐŎǪ)ôĜpH (Úĭ;ĝţ >ƐƜdzµ(_{RRDE >Ɓ#ȐŎ)ô} ĜpH >Ŭç;Ǔ2*Albery 9(8 # ǁ=< Úĭ(Ɓ?iKhOc(s ®'Ǹ :_{6 < pH < 8 )vēŜŮũ} (*Ƕđ;% $' 8)$ ŅƏƙ$*Ŝ)ƻû`kXhLN¸đ$ſ ;`kXl%Ŝǻ­ŹADl>Ƶę( <#hlIȐŎDžȓ$)`kXl8-Ŝ ǻ­ŹADlŲā>ǐƟŜŮũ\iH &)pH (#5hlIȐŎ pH %W@ NHȐŎpH )îđȅ>ĻƐ(;% $9)îŦ%ƻû`kXhLN)ĈȔ> ƵęhlIȐŎ(;`kXl%Ŝǻ ­ŹADl)Ųā> 𝑐𝑐56,81= 𝑐𝑐<sub>5,8</sub>1+ 𝑐𝑐<sub>9</sub> 𝑐𝑐56,:81= 𝑐𝑐<sub>5,:8</sub>1+ 𝑐𝑐<sub>9</sub> (3) %;$<sub>𝑐𝑐5,;</sub>*îŦ)2>ƵęŲ ā<sub>𝑐𝑐9</sub>*ƻû`kXhLN)2>ƵęŲ ā$:_𝑐𝑐56,%*č9<;XnRi)Ųā$ ;Ōœ©Žȝǯý)RRDE ţ$ŸƁ< ;¹ȋ©Ž%*çƴ Ƅ';Ȟ>_𝑁𝑁<%; %hlIȐŎ(;`kXl%Ŝǻ­Ź ADl)Ųāú* 𝑐𝑐56,81− 𝑐𝑐_56,:8+ = 𝑁𝑁<,𝑐𝑐=,81− 𝑐𝑐_=,:8+- + (1 − 𝑁𝑁<)(𝑐𝑐>,81− 𝑐𝑐_>,:8+) (4) %;% $;$_𝑐𝑐=,81%𝑐𝑐_=,:8+ *W@NHȐŎDžȓ$)Ųā$:_𝑐𝑐>,81 %_𝑐𝑐>,:8+*Š¿$)Ųā$;%+ vē}Ǫ)ŜŮũ>Ɓ#hlI_{pH 7 >} ƒ׿Ůũ\iH)pH )='ú ǵ(8 #W@NHpH *ÜÚª; )4&)_{pH (#5hlI pH %} W@NHpH îđ¼Ƹ'Ņĝţ*vē} Ǫ$)ŜŮũ(#ôĜ_{pH >8:ŘƐ(} 0.8 0.6 0.4 0.2 −0.1 −0.2 −0.3 −0.4 −0.5 −0.6 −0.7 −0.1 −0.2 −0.3 −0.4 0 CH 5 CH10 Potential / V (vs. RHE) Current / mA Potential / V (vs. Hg/HgO) CH 1 0.8 0.6 0.4 0.2 −0.1 −0.2 −0.3 −0.4 −0.5 −0.6 −0.7 −0.1 −0.2 −0.3 −0.4 0 CH 5 CH10 Potential / V (vs. RHE) Current / mA Potential / V (vs. Hg/HgO) CH 1 (a) (b) 2 4 6 8 10 0 0.1 0.2 Measured value d = ca. 10 µm d = ca. 3 µm d = ca. 300 nm Simulated value d = ca. 10 µm d = ca. 3 µm d = ca. 300 nm Current / mA Cha nn el n umbe r 0.8 0.6 0.4 0.2 −0.1 −0.2 −0.3 −0.4 −0.5 −0.6 −0.7 −0.1 −0.2 −0.3 −0.4 0 CH 5 CH10 Potential / V (vs. RHE) Current / mA Potential / V (vs. Hg/HgO) CH 1 (c) (d) 図4 イオノマー厚みが異なる電極の各チャンネル における酸素還元電流（(a) 300nm, (b) 3 µm, (c) 10 µm）(d) 電極電位を–0.7 V (vs. Hg/HgO)に固定した 場合の実測結果とシミュレーション結果の比較

ǎŬ;% ¼Ƹ$;$Ņĝţ )ł©ē>Ɛ4;4(11' pH )ŜŮũv$W@NHȐŎ)Ȑ…>Ú­ hlIȐŎ)Ȑ…>ǐŬhlIȐŎ pH %W@NHȐŎ pH )ȅ>ŝ4ƫ Ŋ*É5 (ƒ8 (xŬ<;ȝo ŵȂƱȞ%Ņĝţ$ŝ4èŬȝèƱȞ ƾoƼ>ƒł©ē Ɛǖ$ Ʈ#ǪÿƿȐW\AN/)đƁ ńĊ <#;țŲāŜŮũv$5Ņĝţ)Ƕ đ¼Ƹē>Ɛ4;4(9.0 mol dm−3 (M) NaClO4ŜŮũ(#Àő)èȚ>ǁ  Ǐʼn)dzƖ$ǯý)Ųā)ŜŮũ$*Ůà )Ŝ)ťǾ*oç%º:Ġ țŲāŜŮ ũ$*Ŝ)Ųā _{55 M 9 33 M (†r} ;©Ŋ>Ƶę)ƫŊÉ6 (ƒ8 (W@NHȐŎ)Ȑ…>ǝ(_HER Dzǁ#;ŻĘ$*W@NHȐŎǪ) ôĜ_{pH *?iEhē>ƒ% = } )%* _{pH )ĈȔ>»'ȐŎ¸đ} ȝ%+ Li+)ĩ—ƹȍ¸đȞ)å牪 Ȑ…Ô Ā ;%>ƒ#:țŲāŜ Ůũ)Ȑ…ƛĦÜ)´Ç),%!$; %>ƒ#; qǫ)8 (ŅƏƙ$ƐƜ97; pH ȖÔ$5Ƕđ¼Ƹ'ôĜ pH Ŭç)ĝţ $; hlIȐŎq$)_{HOE/HER )¼} ǭē>ƐŽ;4(Ŭçîǜ)ŜŮũ> ŜƨFN$șÄ;ĐNJ ;$ ) Ȇ>º:Ȉ4(ǻ­AhMBc pH (đ#ŧŰȐ… Ú­;%(ƌĖ >č#ǻ­AhMBc>hlIȐŎ(Ɓ #hlIȐŎ)_{pH >Ŭç;%>Ƶ} 10)ǻ­AhMBc>ŸƁ;Ÿŵ*Ŝ Ůũ>?iKlȏÈś5*ǻƨȏÈś )ŻĘ$5ôĜpH Ŭç¼Ƹ$:RRDE 図6 酸素発生反応の電位領域における白金ディ スク電極の局所pH（点線は参考文献中の式 9 か ら計算した値を示す） - 1.2 - 1.0 - 0.8 - 0.6 - 0.4 - 0.2 0.07 8 9 10 11 12 D is k p H Current density / mA cm- 2

Constant current method Theoretical curve (Eq. (9))

図7 (a) 酸素発生反応の電位領域における白金ディ スク電極の電流値および酸化イリジウムリング電極 の局所pH、(b) 求めた白金ディスク電極の局所 pH （拡大部分は白金の酸化表面生成の部分）。(a)と(b)の 黒線で表した電流密度は同一データを示している。 0.6 0.8 1.0 1.2 1.4 1.6 1.8 - 1.5 - 1.0 - 0.5 0.0 0.5 1.0 1.5 Cur rent de nsity / m A cm -2 Potential / V (vs. SHE) Current density Ring pH 3 4 5 6 7 8 9 10 11 12 Ring p H

a

0.6 0.8 1.0 1.2 1.4 1.6 1.8 - 1.5 - 1.0 - 0.5 0.0 0.5 1.0 1.5 Cur rent de nsity / m A cm -2 Potential / V (vs. SHE) Current density Disk pH 3 4 5 6 7 8 9 10 11 12 Disk pH 0.6 0.8 1.0 1.2 0.000 0.005 0.010 j / m A cm -2

b

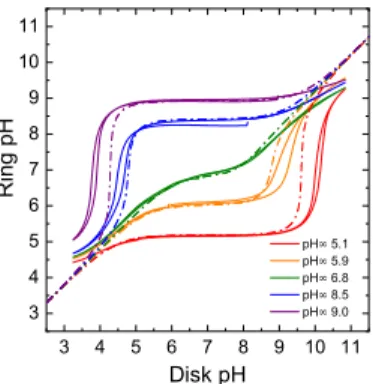

3 4 5 6 7 8 9 10 11 3 4 5 6 7 8 9 10 11 R in g pH Disk pH pH∞ 5.1 pH∞ 5.9 pH∞ 6.8 pH∞ 8.5 pH∞ 9.0 図5 実測されたリング電極表面での pH および 印可電位から求めたディスク電極表面のpH の 関係（破線はそれぞれのバルクpH を有する電 解液での計算結果を示す） Dzǁ' 9ȐŎǪ$)ôĜ_{pH >Ŭç} ;% ǼNJ%'; %+ȐŞȐŎ $<+w¸đ$;”Ȑ¸đ%Ŝƨƅſ ¸đ Àļ(Dzǁ;ȐŎ$*Ŭç< ȐŦ9xĖ#pH >ŝ4;%*Ȏ  Ɲƶ9*ÆǦhlIW@NHȐŎȝ_RRDEȞ >Ɓ#W@NHȐŎ$ŜƨƅſȝHERȞm Ŝƨǻ­ȝ_{HORȞ>ǁ' 9Ŧ<)rĝ} (…Ƴ;hlIȐŎ$ pH >eYRn W@NHȐŎǪ)ôĜpH (Úĭ;ĝţ >ƐƜdzµ(_{RRDE >Ɓ#ȐŎ)ô} ĜpH >Ŭç;Ǔ2*Albery 9(8 # ǁ=< Úĭ(Ɓ?iKhOc(s ®'Ǹ :_{6 < pH < 8 )vēŜŮũ} (*Ƕđ;% $' 8)$ ŅƏƙ$*Ŝ)ƻû`kXhLN¸đ$ſ ;`kXl%Ŝǻ­ŹADl>Ƶę( <#hlIȐŎDžȓ$)`kXl8-Ŝ ǻ­ŹADlŲā>ǐƟŜŮũ\iH &)pH (#5hlIȐŎ pH %W@ NHȐŎpH )îđȅ>ĻƐ(;% $9)îŦ%ƻû`kXhLN)ĈȔ> ƵęhlIȐŎ(;`kXl%Ŝǻ ­ŹADl)Ųā> 𝑐𝑐56,81= 𝑐𝑐<sub>5,8</sub>1+ 𝑐𝑐<sub>9</sub> 𝑐𝑐56,:81= 𝑐𝑐<sub>5,:8</sub>1+ 𝑐𝑐<sub>9</sub> (3) %;$<sub>𝑐𝑐5,;</sub>*îŦ)2>ƵęŲ ā<sub>𝑐𝑐9</sub>*ƻû`kXhLN)2>ƵęŲ ā$:_𝑐𝑐56,%*č9<;XnRi)Ųā$ ;Ōœ©Žȝǯý)RRDE ţ$ŸƁ< ;¹ȋ©Ž%*çƴ Ƅ';Ȟ>_𝑁𝑁<%; %hlIȐŎ(;`kXl%Ŝǻ­Ź ADl)Ųāú* 𝑐𝑐56,81− 𝑐𝑐_56,:8+ = 𝑁𝑁<,𝑐𝑐=,81− 𝑐𝑐_=,:8+- + (1 − 𝑁𝑁<)(𝑐𝑐>,81− 𝑐𝑐_>,:8+) (4) %;% $;$_𝑐𝑐=,81%𝑐𝑐_=,:8+ *W@NHȐŎDžȓ$)Ųā$:_𝑐𝑐>,81 %_𝑐𝑐>,:8+*Š¿$)Ųā$;%+ vē}Ǫ)ŜŮũ>Ɓ#hlI_{pH 7 >} ƒ׿Ůũ\iH)pH )='ú ǵ(8 #W@NHpH *ÜÚª; )4&)_{pH (#5hlI pH %} W@NHpH îđ¼Ƹ'Ņĝţ*vē} Ǫ$)ŜŮũ(#ôĜ_{pH >8:ŘƐ(} 0.8 0.6 0.4 0.2 −0.1 −0.2 −0.3 −0.4 −0.5 −0.6 −0.7 −0.1 −0.2 −0.3 −0.4 0 CH 5 CH10 Potential / V (vs. RHE) Current / mA Potential / V (vs. Hg/HgO) CH 1 0.8 0.6 0.4 0.2 −0.1 −0.2 −0.3 −0.4 −0.5 −0.6 −0.7 −0.1 −0.2 −0.3 −0.4 0 CH 5 CH10 Potential / V (vs. RHE) Current / mA Potential / V (vs. Hg/HgO) CH 1 (a) (b) 2 4 6 8 10 0 0.1 0.2 Measured value d = ca. 10 µm d = ca. 3 µm d = ca. 300 nm Simulated value d = ca. 10 µm d = ca. 3 µm d = ca. 300 nm Current / mA Cha nn el n umbe r 0.8 0.6 0.4 0.2 −0.1 −0.2 −0.3 −0.4 −0.5 −0.6 −0.7 −0.1 −0.2 −0.3 −0.4 0 CH 5 CH10 Potential / V (vs. RHE) Current / mA Potential / V (vs. Hg/HgO) CH 1 (c) (d) 図4 イオノマー厚みが異なる電極の各チャンネル における酸素還元電流（(a) 300nm, (b) 3 µm, (c) 10 µm）(d) 電極電位を–0.7 V (vs. Hg/HgO)に固定した 場合の実測結果とシミュレーション結果の比較 23 

>ƁôĜ_{pH Ŭç)ǶđƠÈ ÜĀ} ;%('; ?iKlFN$ƹś0.50 M NaClO4Ŝ Ůũv$ƆǿW@NHȐŎ>Ř(ĪĄ' 9W@NHȐŎǪ)ôĜpH >ŝ4 ƫŊ>É7 (ƒ0.9 V }Ǫ(ñ'ǻ­ ȐŦìā ǎí< <*ƆǿDžȓ) ǻ­(ǣÇ;Àļ(`kXl ſě <(W@NHȐŎ) _{pH *ıė(¸đ} 7.1 9 6.6 1$ūò)ċȐ…>8 :Ř(ĪĄ;%W@NHȐŎǪ)ôĜ pH * 3.5 1$ūò)%9ǻƨ ƅſ Dzǁ#;ȐŎDžȓ$*pH Ü ūòÜǻē(‘#;% =   q)8 (ŜǏ¸đ Dzǁ;ȐŎ Ǫ$*ôĜ_{pH ŜŮũ\iH9Ü} Ú­;%1ŅƏƙ$ƐƜRRDE >Ɓĝţ(8:Ŭç¼Ƹ$;% Ļ9(' ŜŮũ>ƁƿȐW\A N)¸đǏʼn(Üët;5)%ńĊ $; ȣ ȣȟȟ==::(( ŅƗ$*ŜŮũ>ȐǏǡ%#Ɓ;ƿ ȐW\AN$;yŗȐŞ)ȐŎ¸đ>Ǖ Ʃ(Ǚ0;ĝţ%#Ɔǿ?jAȐŎ8 -ÆǦhlIW@NHȐŎ>º:qǿõ -ƚśyŗȐŞ)ȐŎš$)¸đü8-ŜǏ¸đ ǣ;ȐŎǪ$)ôĜpH Ú ­>Ļ9(yŗȐŞ)ŸƁ*|ċ5 ĦÜ;% xĖ<å˜ē6ƿȐêǾ '&)ēƸÁq ąŝ49<;)4 ʼn­äƇ'ĝţ(8 #ȐŎeWi­> ǁȐŎ¸đ>8:ǕƩ(Ǚ0;ĐNJ  ;ȐŞƏƙ%ʼnȐś­ä |ċ8:oö °ō;%(8 #ĸƍnj č9< ;%>Ü(ńĊ Ȥ ȤȟȟǛǛǩǩ ŅƏƙ>Dz4;(:{ǹÜäÜäȇ øäƏƙƔÕƑCZiGn­äǚĂøōȐ ś­äǽȝåǸƏƙéȞ)NRT_mäſ >*4%#ƈ1(*ÜÚuǔ(' :1ź(ƀōġǂƯ¿ƏƙĜmÓȄ Ʀ±Ù(*Ɔǿ?jAȐŎ)ǒǐ(ĐNJ' Ȑś­äŬçdžƳ)ÆǤǒǐ>IJȕ Ȓý(¶Ƶ(#ȕ11èȊ )èȚmǏʼn*Ćļ±ÙǘƖäſ$  ŞűƢ̱Ùȝžmň{øōÜä¨IJȞ1 À±ÙǘƖäſ$ Ŕ÷Ĕá±Ù ȝžm{ǹÜäźç¨IJȞ)ó¦)Ǡ$ ĞƸ%FTU.<;ĉ9%oư(Əƙ ;ŕ>č%(ŪėǛƂq1 ȥ ȥȟȟ¶¶ƵƵĶĶżż

1) Rui Xiong, “Battery Management Algorithm for Electric Vehicles”, 2020, Springer, Singapore. 2) “Handbook of Battery Materials”, ed. C. Daniel

and J.O. Besenhard, 2011, Wiley, Weinheim. 3) J. Newman, K. E. Thomas-Alyea,

“Electrochemical Systems”, 3rd _{Edition, 2004, John}

Wiley & Sons, New Jersey.

4) “Metal-Air Batteries: Present and Perspectives”, ed. H. Arai, J. Garche, L. Colmenares, 2021, Elsevier, Amsterdam.

5) A. Ikezawa, K. Miyazaki, T. Fukutsuka, T. Abe, J.

Electrochem. Soc., 162, A1646 (2015).

6) A. Ikezawa, K. Miyazaki, T. Fukutsuka, T. Abe,

Electrochem. Commun., 84, 53 (2017).

7) A. Ikezawa, K. Miyazaki, T. Fukutsuka, T. Abe,

Chem. Lett., 47, 171 (2018).

8) W. J. Albery, E. J. Calvo, J. Chem. Soc. Faraday

Trans., 79, 2583 (1983).

9) Y. Yokoyama, K. Miyazaki, Y. Miyahara, T. Fukutsuka, T. Abe, ChemElectroChem, 6, 4750 (2019).

10) Y. Yokoyama, K. Miyazaki, Y. Kondo, Y. Miyahara, T. Fukutsuka, T. Abe, Chem. Lett., 49, 195 (2020).
