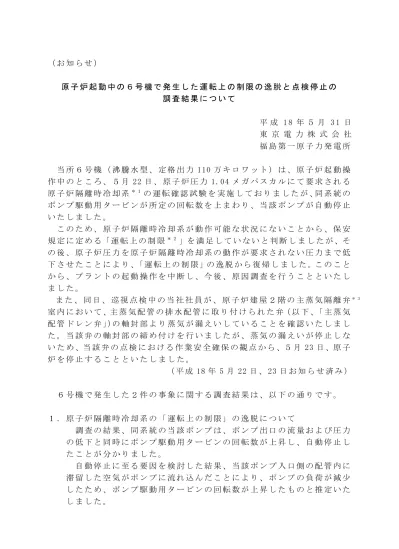

（ お 知 ら せ ）
原 子 炉 起 動 中 の ６ 号 機 で 発 生 し た 運 転 上 の 制 限 の 逸 脱 と 点 検 停 止 の 調 査 結 果 に つ い て
平 成 1 8 年 ５ 月 3 1 日 東 京 電 力 株 式 会 社 福 島 第 一 原 子 力 発 電 所
当 所 ６ 号 機 （ 沸 騰 水 型 、 定 格 出 力 110 万 キ ロ ワ ッ ト ） は 、 原 子 炉 起 動 操 作 中 の と こ ろ 、 ５ 月 22 日 、 原 子 炉 圧 力 1.04 メ ガ パ ス カ ル に て 要 求 さ れ る 原 子 炉 隔 離 時 冷 却 系P＊ １Pの 運 転 確 認 試 験 を 実 施 し て お り ま し た が 、同 系 統 の ポ ン プ 駆 動 用 タ ー ビ ン が 所 定 の 回 転 数 を 上 ま わ り 、 当 該 ポ ン プ が 自 動 停 止 い た し ま し た 。
こ の た め 、 原 子 炉 隔 離 時 冷 却 系 が 動 作 可 能 な 状 況 に な い こ と か ら 、 保 安 規 定 に 定 め る「 運 転 上 の 制 限P＊ ２P」を 満 足 し て い な い と 判 断 し ま し た が 、そ の 後 、 原 子 炉 圧 力 を 原 子 炉 隔 離 時 冷 却 系 の 動 作 が 要 求 さ れ な い 圧 力 ま で 低 下 さ せ た こ と に よ り 、「 運 転 上 の 制 限 」の 逸 脱 か ら 復 帰 し ま し た 。こ の こ と か ら 、 プ ラ ン ト の 起 動 操 作 を 中 断 し 、 今 後 、 原 因 調 査 を 行 う こ と と い た し ま し た 。
ま た 、 同 日 、 巡 視 点 検 中 の 当 社 社 員 が 、 原 子 炉 建 屋 ２ 階 の 主 蒸 気 隔 離 弁 室 内 に お い て 、主 蒸 気 配 管 の 排 水 配 管 に 取 り 付 け ら れ た 弁（ 以 下 、「 主 蒸 気 配 管 ド レ ン 弁 」）の 軸 封 部 よ り 蒸 気 が 漏 え い し て い る こ と を 確 認 い た し ま し た 。 当 該 弁 の 軸 封 部 の 締 め 付 け を 行 い ま し た が 、 蒸 気 の 漏 え い が 停 止 し な い た め 、当 該 弁 の 点 検 に お け る 作 業 安 全 確 保 の 観 点 か ら 、５ 月 23 日 、原 子 炉 を 停 止 す る こ と と い た し ま し た 。
（ 平 成 18 年 5 月 22 日 、 23 日 お 知 ら せ 済 み ）
６ 号 機 で 発 生 し た ２ 件 の 事 象 に 関 す る 調 査 結 果 は 、 以 下 の 通 り で す 。
１ ． 原 子 炉 隔 離 時 冷 却 系 の 「 運 転 上 の 制 限 」 の 逸 脱 に つ い て
調 査 の 結 果 、 同 系 統 の 当 該 ポ ン プ は 、 ポ ン プ 出 口 の 流 量 お よ び 圧 力 の 低 下 と 同 時 に ポ ン プ 駆 動 用 タ ー ビ ン の 回 転 数 が 上 昇 し 、 自 動 停 止 し た こ と が 分 か り ま し た 。
自 動 停 止 に 至 る 要 因 を 検 討 し た 結 果 、 当 該 ポ ン プ 入 口 側 の 配 管 内 に 滞 留 し た 空 気 が ポ ン プ に 流 れ 込 ん だ こ と に よ り 、 ポ ン プ の 負 荷 が 減 少 し た た め 、 ポ ン プ 駆 動 用 タ ー ビ ン の 回 転 数 が 上 昇 し た も の と 推 定 い た し ま し た 。
P
＊ ３
P
そ の 後 、 同 系 統 内 の 空 気 の 排 出 操 作 を 実 施 し 、 確 認 試 験 を 行 っ た 結 果 、 正 常 に 動 作 す る こ と を 確 認 い た し ま し た 。
本 事 象 の 対 応 と し て 、 今 後 、 当 該 ポ ン プ 入 口 側 に 滞 留 す る 空 気 を 排 出 す る た め の 弁 の 追 設 等 に つ い て 検 討 い た し ま す 。
２ ． 主 蒸 気 配 管 ド レ ン 弁 軸 封 部 か ら の 蒸 気 漏 え い に つ い て
当 該 弁 の 軸 封 部 を 点 検 し た 結 果 、 軸 封 部 の 弁 棒 に パ ッ キ ン 押 さ え と の 接 触 痕 が 確 認 さ れ ま し た 。 こ の 接 触 痕 は 、 前 回 点 検 （ 平 成 14 年 ） 時 に 当 該 弁 を 組 み 立 て た 際 、 パ ッ キ ン 押 さ え が 傾 い た 状 態 で 締 め 付 け ら れ 、 弁 棒 と 接 触 し た た め 発 生 し た も の と 推 定 し て お り ま す 。
当 該 弁 の 軸 封 部 か ら の 漏 え い に つ い て は パ ッ キ ン の み で 十 分 に 防 止 で き ま す が 、漏 え い の 可 能 性 を よ り 低 減 す る た め に ベ ロ ー シ ー ルP＊ ４
Pを 設 け て い ま す 。 こ れ ら の こ と か ら 漏 え い の 原 因 は 、 パ ッ キ ン 押 さ え が 傾 い た 状 態 で 組 み 立 て ら れ た こ と に よ っ て パ ッ キ ン の 漏 え い を 防 止 す る 機 能 が 低 下 し て い た と こ ろ に 、ベ ロ ー シ ー ル が 損 傷P
＊ ５
Pし た こ と か ら 発 生 し た も の と 推 定 い た し ま し た 。
こ の た め 、 当 該 弁 の パ ッ キ ン を 新 品 に 取 り 替 え る と と も に 、 パ ッ キ ン 押 さ え に 傾 き が 生 じ な い よ う に 管 理 を し な が ら 組 み 立 て を 行 う こ と と し 、 施 工 要 領 書 に 反 映 い た し ま し た 。 あ わ せ て 同 系 統 の 他 の ３ 弁 に つ い て も パ ッ キ ン を 取 り 替 え ま し た 。 ま た 、 念 の た め に 、 テ レ ビ カ メ ラ に よ り 軸 封 部 か ら の 漏 え い の な い こ と を 定 期 的 に 確 認 す る こ と と い た し ま し た 。
な お 、 今 回 の 事 象 に 鑑 み 、 当 該 弁 の ベ ロ ー シ ー ル に つ い て は 他 の ３ 弁 も 含 め て 次 回 定 期 検 査 時 に 取 り 替 え る こ と と し ま す 。 ま た 、 同 様 の 構 造 の 弁 に つ い て は 、 今 後 、 点 検 周 期 等 の 見 直 し を 検 討 し て ま い り ま す 。
今 後 、 原 子 炉 隔 離 時 冷 却 系 の 運 転 状 態 お よ び 弁 軸 封 部 か ら の 漏 え い の な い こ と に つ い て は 、 プ ラ ン ト 起 動 時 に 確 認 い た し ま す 。
プ ラ ン ト の 起 動 に つ い て は 、 準 備 が 整 い 次 第 、 操 作 を 開 始 い た し ま す 。
以 上
＊ １ 原 子 炉 隔 離 時 冷 却 系
何 ら か の 原 因 に よ り 、通 常 の 原 子 炉 給 水 系 が 使 用 不 可 と な り 、原 子 炉 水 位 が 低 下 し た 場 合 等 に お い て 、原 子 炉 の 蒸 気 を 駆 動 源 に し て ポ ン プ を 回 し 、原 子 炉 の 水 位 確 保 お よ び 炉 心 の 冷 却 を 行 う 系 統 。な お 、本 系 統 は 非 常 用 炉 心 冷 却 系 で は な い 。
＊ ２ 運 転 上 の 制 限
保 安 規 定 で は 原 子 炉 の 運 転 に 関 し 、「 運 転 上 の 制 限 」 や 「 運 転 上 の 制 限 を 満 足 し な い 場 合 に 要 求 さ れ る 措 置 」等 が 定 め ら れ て お り 、運 転 上 の 制 限 を 満 足 し な い 場 合 に は 、 要 求 さ れ る 措 置 に 基 づ き 対 応 す る こ と に な る 。
＊ ３ 主 蒸 気 隔 離 弁
原 子 炉 で 発 生 し た 蒸 気 を タ ー ビ ン へ 導 く 配 管（ 主 蒸 気 配 管 ）に 設 置 さ れ て お り 、 原 子 炉 格 納 容 器 の 内 側 と 外 側 に そ れ ぞ れ ４ 弁 ず つ あ り 、主 蒸 気 配 管 の 破 断 等 が 起 こ っ た 際 に 弁 を 閉 め る こ と に よ り 、放 射 性 物 質 を 含 む 蒸 気 が タ ー ビ ン 建 屋 へ 放 出 さ れ る こ と を 防 止 す る 。
＊ ４ ベ ロ ー シ ー ル
弁 の 軸 封 部 か ら の 漏 え い を 止 め る 構 造 の １ つ 。弁 棒 を 蛇 腹 状 の 金 属 製 の 筒 で 覆 っ た 構 造 と な っ て い る 。
＊ ５ ベ ロ ー シ ー ル が 損 傷
ベ ロ ー シ ー ル の 放 射 線 透 過 写 真 の 観 察 結 果 お よ び ベ ロ ー シ ー ル の 材 料 、伸 縮 に よ る 応 力 、 使 用 環 境 か ら 応 力 腐 食 割 れ に よ る 貫 通 が 生 じ た も の と 推 定 し て い る 。
６号機原子炉隔離時冷却系 系統概略図 （運転確認試験時）
蒸気ライン 運転確認試験時の 水ライン
復水貯蔵タンク 原子炉隔離時
冷却系ポンプ 主蒸気配管
ポンプ駆動用 タービン タービンへ
原子炉圧力容器
空気の滞留箇所
主蒸気隔離弁（内側）
主蒸気隔離弁（外側）
原子炉圧力容器
タービンへ 主蒸気配管
主復水器へ 当該弁
排水配管
パッキン押さえ
６号機主蒸気配管の排水弁における蒸気漏れ概略図
ベローシール パッキン 接触痕
弁棒
軸封部
漏えい蒸気の流れ
