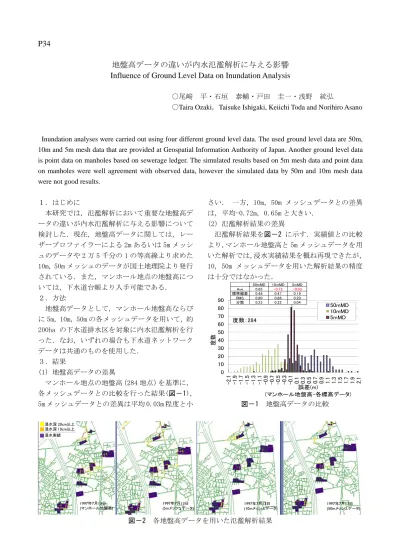

P34
地盤高データの違いが内水氾濫解析に与える影響
Influence of Ground Level Data on Inundation Analysis
○尾﨑 平・石垣 泰輔・戸田 圭一・浅野 統弘
〇Taira Ozaki，Taisuke Ishigaki, Keiichi Toda and Norihiro Asano
Inundation analyses were carried out using four different ground level data. The used ground level data are 50m, 10m and 5m mesh data that are provided at Geospatial Information Authority of Japan. Another ground level data is point data on manholes based on sewerage ledger. The simulated results based on 5m mesh data and point data on manholes were well agreement with observed data, however the simulated data by 50m and 10m mesh data were not good results.
１．はじめに 本研究では，氾濫解析において重要な地盤高デ ータの違いが内水氾濫解析に与える影響について 検討した．現在，地盤高データに関しては，レー ザープロファイラーによる 2m あるいは 5m メッシ ュのデータや 2 万 5 千分の 1 の等高線より求めた 10m，50m メッシュのデータが国土地理院より発行 されている．また，マンホール地点の地盤高につ いては，下水道台帳より入手可能である． ２．方法 地盤高データとして，マンホール地盤高ならび に 5m，10m，50m の各メッシュデータを用いて，約 200ha の下水道排水区を対象に内水氾濫解析を行 った．なお，いずれの場合も下水道ネットワーク データは共通のものを使用した． ３．結果 (1) 地盤高データの差異 マンホール地点の地盤高（284 地点）を基準に， 各メッシュデータとの比較を行った結果(図－1)， 5m メッシュデータとの差異は平均 0.03m 程度と小 さい． 一方，10m，50m メッシュデータとの差異 は，平均-0.72m，0.65m と大きい． (2) 氾濫解析結果の差異 氾濫解析結果を図－2 に示す．実績値との比較 より，マンホール地盤高と 5m メッシュデータを用 いた解析では，浸水実績結果を概ね再現できたが， 10，50m メッシュデータを用いた解析結果の精度 は十分ではなかった． 0 10 20 30 40 50 60 70 80 90 -2 .1 -1 .9 -1 .7 -1 .5 -1 .3 -1 .1 -0 .9 -0 .7 -0 .5 -0 .3 -0 .1 0.1 0.3 0.5 0.7 0.9 1.1 1.3 1.5 1.7 1.9 2.1 度数 誤差(m) (マンホール地盤高-各標高データ) 50mMD 10mMD 5mMD 度数：284 50mMD 10mMD 5mMD Ave 0.65 -0.72 -0.03 標準偏差 0.48 0.47 0.19 RMS 0.80 0.86 0.20 分散 0.23 0.22 0.04 図－1 地盤高データの比較 1997年7月13日 (マンホール地盤高) 1997年7月13日 (5mメッシュデータ) 1997年7月13日 (10mメッシュデータ) 1997年7月13日 (50mメッシュデータ) 浸水深20cm以上 浸水深10cm以上 浸水実績 図－2 各地盤高データを用いた氾濫解析結果
