リアカメラ入力ハーネス適合表
株式会社データシステム
TEL.086–445–1617
お問い合わせは
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
–1–
● リアカメラ入力ハーネスは幅広いメーカーの市販リアカメラを、主にディーラーオプションナビに接続するためのハーネスです。
● メーカーオプションのリアカメラには接続できません。
● 接続するリアカメラはピン（RCA）端子出力の鏡像タイプをご使用ください。
● 本製品にリアカメラは同梱されていません。
● ナビゲーションに装備されているガイド線（アシスト線）機能は使用できません。但し、ナビゲーションにガイドラインの表示・非表示機能があれば表示は可能です。
リアカメラ入力ハーネスについて
オス⇒メス変換
アダプター同梱 リアカメラ入力ハーネス
リアカメラ入力ハーネス
リアカメラ入力ハーネス
リアカメラ入力ハーネス
市販のリアカメラ ディーラーオプションナビまたは市販ナビ
純正ナビ
車両側ハーネス
車両側ハーネス
車両側ハーネス
車両側ハーネス
オス⇒メス変換
アダプター同梱
市販のリアカメラ
リアカメラ電源線 アースへ
オス⇒メス変換
アダプター同梱
リアカメラ入力ハーネス
車両側ハーネス
ディーラーオプションナビ
または市販ナビ
市販のリアカメラ
リアカメラアース線
リアカメラ電源線 RCH008Tの場合 オス⇒メス変換アダプター同梱
アースへ
バックランプ電源へ
オス⇒メス変換
アダプター同梱
アースへ
バックランプ電源へ
RCH001T/RCH002H/RCH012N/RCH014H/RCH047P/RCH056Fの場合
RCH007T/RCH008T/RCH010N/RCH029T/RCH044T/RCH049T/RCH054F/RCH055F/RCH061Tの場合
RCH011N の場合
RCH060U の場合
RCH059Uの場合
車両側ハーネスを利用してリアカメラを接続するためのハーネスです。
ディーラーオプションナビに接続する場合は、別途リアカメラ入力ハーネスが必要になります。
!
車両側ハーネスを利用して当社製「リアVIEWカメラ」を接続するためのハーネスです。
!
車両側ハーネスを利用して当社製「リアVIEWカメラ」を接続するためのハーネスです。
!
※RCH056F はマルチファンクションディスプレイにカメラ映像を映すハーネスです。
純正ナビ
車両側ハーネス
製品取付場所：リアバンパー左裏
製品取付場所：トランクリッド内
純正ナビ
赤線 電源線へ
黒線 アース線へ
当社製リアカメラ
当社製リアカメラ
赤線 電源線へ
黒線 アース線へ
赤線
赤線
黒線
黒線
※RVC299Ⅱ/RVC800 以外のリアカメラは使用できません。
※RVC299Ⅱ/RVC800 以外のリアカメラは使用できません。

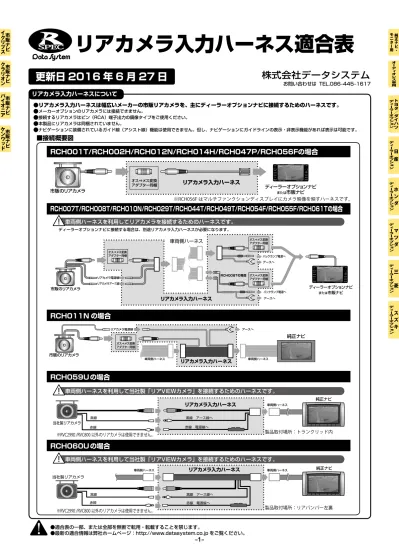

■接続概要図
更新日 2016 年 6 月 27 日
純正ナビ・
モニター用
トヨタ／ダイハツ
ディーラーオプション
日
産
ディーラーオプション
ホ
ン
ダ
ディーラーオプション
マ
ツ
ダ
ディーラーオプション
市販ナビ
クラリオン
市販ナビ
イクリプス
オーディオレス車用
市販ナビ
パイオニア
ス
ズ
キ
ディーラーオプション
三
菱
ディーラーオプション
市販ナビ
ケンウッド
–2–
※ 6 ディーラーオプションリアカメラは装着車は除く
※ 7 リアカメラ・サイドカメラの映像がマルチファンクションディスプレイに表示されている車両は除く
※ 8 ディスプレイコーナーセンサーキット装着車は除く
※ 9 WRX ビルトイン SD ナビ装着車は除く
※ 10 レヴォーグビルトイン SD ナビ装着車は除く
※ 11 弊社製リアカメラ【RVC299 Ⅱ】または【RVC800】専用です。他のカメラは使用できません。またカメラ本体の固定につきましては必要に応じて加
工して装着してください。
※ガイドライン表示はナビゲーション側での設定が必要となります。詳しくは各ディーラーへご相談ください。
車 名 純正ナビ・モニター名称 型 式 年 式 適合品番 価格（税抜） 取付位置
日
産 リーフ ※6 EV 専 用 カ ー ウ イ ン グ ス ナ ビゲーションシステム ZE0/AZE0 H22.12 〜 H27.10 RCH011N ¥7,600 モニターユニット
マ
ツ
ダ
アクセラ※11 マツダ Connect 装着車 B M 2 / B M 5 /BME/BYE H25.12 〜 RCH059U ¥4,500 トランクリッド
デミオ※11 マツダ Connect 装着車 D J 3 F S ・ 3 A S ･5FS･5AS H26.9 〜 RCH060U ¥6,200 リアバンパー左裏
ス
バ
ル
インプレッサ
（G4 及び SPORT含む）
※7※8
マルチファンクションディスプ
レイ GJ2・3・6・7/GP2・3･6・7 H24.10 〜 RCH056F ¥2,980 ディスプレイユニット
X V（ハイブリッド含む）
※7※8 マルチファンクションディスプレイ GP7/GPE H24.10 〜 RCH056F ¥2,980 ディスプレイユニット
WRX S4※7※8※9 マルチファンクションディスプレイ VAG H26.8 〜 RCH056F ¥2,980 ディスプレイユニット
WRX STI※7※8※9 マルチファンクションディスプレイ VAB H26.8 〜 RCH056F ¥2,980 ディスプレイユニット
フォレスター※7※8 マルチファンクションディスプレイ SJ5/SJG H24.11 〜 RCH056F ¥2,980 ディスプレイユニット
レヴォーグ※7※8※10 マルチファンクションディスプレイ VM4/VMG H26.6 〜 RCH056F ¥2,980 ディスプレイユニット
◇
オーディオレス車用
リアカメラ入力ハーネス適合表
車両のハーネスを活用して後付けリアカメラの取り付けを簡単にするハーネスです。
※ガイドライン表示はナビゲーション側での設定が必要となります。詳しくは各ディーラーへご相談ください。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
車 名 型 式 年 式 適合品番 価格（税抜） 取付位置
ト
ヨ
タ
アルファード
A N H 2 0 ・ 2 5 / G G H 2 0 ・
25 H20.5 〜 H27.1 RCH007T ¥7,600 助手席シート下 /リアゲート内部
A G H 3 0 ・ 3 5 / G G H 3 0 ・
35 H27.2 〜 RCH061T ¥6,000 ナビ取付部奥 /リアゲート内部
ヴェルファイア
A N H 2 0 ・ 2 5 / G G H 2 0 ・
25 H20.5 〜 H27.1 RCH007T ¥7,600 助手席シート下 /リアゲート内部
A G H 3 0 ・ 3 5 / G G H 3 0 ・
35 H27.2 〜 RCH061T ¥6,000 ナビ取付部奥 /リアゲート内部
アルファードハイブリッド ATH20 H23.11 〜 H27.1 RCH007T ¥7,600
助手席シート下 /
リアゲート内部
AYH30 H27.2 〜 RCH061T ¥6,000 ナビ取付部奥 /リアゲート内部
ヴェルファイアハイブリッド ATH20 H23.11 〜 H27.1 RCH007T ¥7,600
助手席シート下 /
リアゲート内部
AYH30 H27.2 〜 RCH061T ¥6,000 ナビ取付部奥 /リアゲート内部
ウィッシュ ZGE20・22・25 H24.4 〜 RCH04 4T ￥5,500 ナビ取付部奥 /リアゲート内部
ヴォクシー（ハイブリッド含む） ZRR80・85/ZWR80 H26.1 〜 RCH04 4T ￥5,500 ナビ取付部奥 /リアゲート内部
エスクァイア
（ハイブリッド含む）
ZRR80・85/ZWR80 H26.10 〜 RCH04 4T ￥5,500 ナビ取付部奥 /リアゲート内部
カローラフィールダー N K E 1 6 5 / Z R E 1 6 2 /NZE161・164 H24.5 〜 H27.3 RCH049T ¥6,500 左後方ピラー内 /リアゲート内部
カローラフィールダー
（ハイブリッド含む）
N K E 1 6 5 / Z R E 1 6 2 /NZE161・164 H27.4 〜 RCH04 4T ￥5,500 ナビ取付部奥 /リアゲート内部
クラウンロイヤル / クラウンアスリート
（ハイブリッド含む）
AWS210・211/
GRS210・211・214 H24.12 〜 H27.9 RCH029T ¥5,696 ナビ取付部奥 /リアゲート内部
A R S 2 1 0 / A W S 2 1 0 ・ 2 1 1 /
GRS210・211・214 H24.10 〜 RCH029T ¥5,696 ナビ取付部奥 /リアゲート内部
ノア（ハイブリッド含む） ZRR80・85/ZWR80 H26.1 〜 RCH04 4T ￥5,500 ナビ取付部奥 /リアゲート内部
◇
–3–
更新日 2016 年 6 月 27 日
オーディオレス車用
リアカメラ入力ハーネス適合表
車両のハーネスを活用して後付けリアカメラの取り付けを簡単にするハーネスです。
車 名 型 式 年 式 適合品番 価格（税抜） 取付位置
日
産
エルグランド E52 H22.8 〜 RCH010N ¥5,700 ナビ取付部奥 / リアゲート内部
ジューク F15/NF15/YF15 H22.6 〜 RCH010N ¥5,700 ナビ取付部奥 / リアゲート内部
セレナ C26 H26.1 〜 RCH010N ¥5,700 ナビ取付部奥 / リアゲート内部
車 名 型 式 年 式 適合品番 価格（税抜） 取付位置
ス
バ
ル
インプレッサ
（G4 及び SPORT含む）
G J 2 ・ 3 ・ 6 ・ 7 / G P 2 ・3･6・7 H24.10 〜 RCH054F ¥6,500 ナビ取付部奥 / リアゲート内部
XV （ハイブリッド含む） GP7/GPE H24.10 〜 RCH054F ¥6,500 ナビ取付部奥 / リアゲート内部
WRX S4 VAG H26.8 〜 RCH055F ¥6,500 ナビ取付部奥 / リアゲート内部
WRX STI VAB H26.8 〜 RCH055F ¥6,500 ナビ取付部奥 / リアゲート内部
フォレスター SJ5/SJG H24.11 〜 RCH055F ¥6,500 ナビ取付部奥 / リアゲート内部
レヴォーグ VM4/VMG H26.6 〜 RCH054F ¥6,500 ナビ取付部奥 / リアゲート内部
※ガイドライン表示はナビゲーション側での設定が必要となります。詳しくは各ディーラーへご相談ください。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
車 名 型 式 年 式 適合品番 価格（税抜） 取付位置
ト
ヨ
タ
ハリアー A V U 6 5 W / Z S U 6 0 W ・65W H25.12 〜 RCH061T ¥6,000 ナビ取付部奥 /リアゲート内部
プリウス ZVW30 H22.5 〜 H23.11 RCH008T ¥5,700 助手席左足元 /リアゲート内部
プリウス（PHV含む） ZVW30・35 H23.12 〜 RCH008T ¥5,700 助手席左足元 /リアゲート内部
プリウスα ZVW40・41 H23.6 〜 RCH04 4T ￥5,500 ナビ取付部奥 /リアゲート内部
–4–
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
ト
ヨ
タ
／
ダ
イ
ハ
ツ
NMCT-W51/D51 DVD ナビ TV MD CD チューナー 2001 年モデル RCH001T ¥2,858 ×
NCN-W51/D51 DVD ナビ TV CD チューナー 2001 年モデル RCH001T ¥2,858 ×
NMT-W51/D51 ナビ TV MD チューナー 2001 年モデル RCH001T ¥2,858 ×
NKT-W51/D51 ナビ TV カセットチューナー 2001 年モデル RCH001T ¥2,858 ×
NDP-W51R/D51R DVD ナビ TV DVD チューナー 2001 年モデル RCH001T ¥2,858 ×
NKP-W51/D51 DVD ナビ TV カセットチューナー 2001 年モデル RCH001T ¥2,858 ×
NMT-W51M/D51M DVD ナビ TV MD チューナー（M） 2001 年モデル RCH001T ¥2,858 ×
NMCN-W51M/D51M DVD ナビ TV MD CD チューナー（M） 2001 年モデル RCH001T ¥2,858 ×
ND3N-W52/D52 DVD ナビ TV MD CD チューナー 2002 年モデル RCH001T ¥2,858 ×
ND3T-W52M/D52M DVD ナビ TV MD CD チューナー（M） 2002 年モデル RCH001T ¥2,858 ×
ND3T-W52V/D52V DVD ナビ TV MD CD チューナー（V） 2002 年モデル RCH001T ¥2,858 ×
ND3A-W52A/D52A DVD ナビ TV MD CD チューナー（A） 2002 年モデル RCH001T ¥2,858 ×
NDKT-W52/D52 DVD ナビ TV カセットチューナー 2002 年モデル RCH001T ¥2,858 ×
NCKT-W52/D52 ナビ TV カセットチューナー 2002 年モデル RCH001T ¥2,858 ×
NDDP-W52R/D52R DVD ナビ TV DVD チューナー（R） 2002 年モデル RCH001T ¥2,858 ×
NCMT-W52/D52 ナビ TV MD チューナー 2002 年モデル RCH001T ¥2,858 ×
NHMP-W52/D52 ※ 1 HDD ナビ TV MD CD チューナー 2002 年モデル RCH001T ¥2,858 ○
NCMT-W53/D53 ナビ TV MD チューナー 2003 年モデル RCH001T ¥2,858 ×
NHDT-W53/W53M HDD ナビ TV DVD チューナー 2003 年モデル RCH001T ¥2,858 ○
NHDP-W53/D53 ※ 1 HDD ナビ TV DVD MD チューナー 2003 年モデル RCH001T ¥2,858 ○
ND3N-W53/D53 DVD ナビ TV MD CD チューナー 2003 年モデル RCH001T ¥2,858 ○
NDCT-W53/D53 DVD ナビ TV CD チューナー 2003 年モデル RCH001T ¥2,858 ○
NDCT-W53E DVD ナビ TV CD チューナー 2003 年モデル RCH001T ¥2,858 ○
ND3A-W53A DVD ナビ TV MD CD チューナー（A） 2003 年モデル RCH001T ¥2,858 ×
NDDP-W53R DVD ナビ TV DVD チューナー（R） 2003 年モデル RCH001T ¥2,858 ×
GCN-W53 G-BOOK対応カードナビTV CDチューナー 2003 年モデル RCH001T ¥2,858 ○
NHDT-W54V HDD ナビ TV DVD チューナー 2004 年モデル RCH001T ¥2,858 ○
NHDN-W54G HDD ナビ TV DVD チューナー 2004 年モデル RCH001T ¥2,858 ×
NHDP-W54/D54 ※ 1 HDD ナビ TV DVD MD チューナー 2004 年モデル RCH001T ¥2,858 ○
NHCT-W54/D54 HDD ナビ TV DVD チューナー 2004 年モデル RCH001T ¥2,858 ○
ND3A-W54A DVD ナビ TV MD CD チューナー 2004 年モデル RCH001T ¥2,858 ○
ND3T-W54/D54 DVD ナビ TV MD CD チューナー 2004 年モデル RCH001T ¥2,858 ○
NDCT-W54E DVD ナビ TV CD チューナー 2004 年モデル RCH001T ¥2,858 ○
NDCN-W54/D54 DVD ナビ TV CD チューナー 2004 年モデル RCH001T ¥2,858 ×
NHXT-W55V ※ 1 HDD ナビゲーションシステム 2005 年モデル RCH001T ¥2,858 ×
NHDN-W55G HDD ナビゲーションシステム 2005 年モデル RCH001T ¥2,858 ×
NH3T-W55 HDD ナビゲーションシステム 2005 年モデル RCH001T ¥2,858 ×
NHDT-W55 HDD ナビゲーションシステム 2005 年モデル RCH001T ¥2,858 ×
ND3T-W55 DVD ナビゲーションシステム 2005 年モデル RCH001T ¥2,858 ×
NDDA-W55 DVD ナビゲーションシステム 2005 年モデル RCH001T ¥2,858 ○
NDCN-W55/D55（N91） DVD ナビゲーションシステム 2005 年モデル RCH001T ¥2,858 ○
N88 HDD ナビゲーション 2005 年モデル RCH002H ¥2,858 ○
N89 2DIN ベーシック HDD ナビ 2005 年モデル RCH002H ¥2,858 ○
NHXT-W56D（N100）※ 1 HDD ナビゲーションシステム 2006 年モデル RCH001T ¥2,858 ○
NHDN-W56G（N102） HDD ナビゲーションシステム 2006 年モデル RCH001T ¥2,858 ○
NHDN-W56 HDD ナビゲーションシステム 2006 年モデル RCH001T ¥2,858 ○
NH3T-W56（N103） HDD ナビゲーションシステム 2006 年モデル RCH001T ¥2,858 ○
NHDP-W56S（N101） HDD ナビゲーションシステム 2006 年モデル RCH001T ¥2,858 ○
NDDA-W56（N105） DVD ナビゲーションシステム 2006 年モデル RCH001T ¥2,858 ○
ND3T-W56（N104） DVD ナビゲーションシステム 2006 年モデル RCH001T ¥2,858 ○
NDDN-W56（N99） DVD ナビゲーションシステム 2006 年モデル RCH001T ¥2,858 ○
N96 2DIN ベーシック HDD ナビ 2006 年モデル RCH002H ¥2,858 ○
N98 ワイドベーシック HDD ナビ 2006 年モデル RCH002H ¥2,858 ○
NHDA-W57G（N112） HDD ナビゲーションシステム 2007 年モデル RCH001T ¥2,858 ○
NHZN-W57（N113） HDD ナビゲーションシステム 2007 年モデル RCH001T ¥2,858 ○
NHDP-W57S HDD ナビゲーションシステム 2007 年モデル RCH001T ¥2,858 ○
NHDT-W57D（N114） HDD ナビゲーションシステム 2007 年モデル RCH001T ¥2,858 ○
NH3N-W57（N111） HDD ナビゲーションシステム 2007 年モデル RCH001T ¥2,858 ○
NHDT-W57（N110） HDD ナビゲーションシステム 2007 年モデル RCH001T ¥2,858 ○
ND3T-W57（N109） DVD ナビゲーションシステム 2007 年モデル RCH001T ¥2,858 ○
NDDN-W57（N108） DVD ナビゲーションシステム 2007 年モデル RCH001T ¥2,858 ○
NHDC-W57（N107） ワイドワンセグ HDD ナビゲーション 2007 年モデル RCH002H ¥2,858 ×
NHDC-D57（N115） 2DIN ワンセグ HDD ナビ 2007 年モデル RCH002H ¥2,858 ×
NHCC-D57（N116） 2DIN ワンセグエントリー HDD ナビ 2007 年モデル RCH002H ¥2,858 ×
NHZA-W58G（N123） HDD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
NHZN-W58（N117） HDD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
.
※ガイドライン表示はナビゲーション側での設定が必要となります。詳しくは各ディーラーへご相談ください。
※ 1 ナビに付属の中継ハーネスに接続します。中継ハーネスが接続されていない場合にはディーラーにご確認下さい。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
–5–
更新日 2016 年 6 月 27 日
ディーラーオプションナビゲーション用
リアカメラ入力ハーネス適合表
–5–
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
※ガイドライン表示はナビゲーション側での設定が必要となります。詳しくは各ディーラーへご相談ください。
※ 1 ナビに付属の中継ハーネスに接続します。中継ハーネスが接続されていない場合にはディーラーにご確認下さい。
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
ト
ヨ
タ
／
ダ
イ
ハ
ツ
NHZP-W58S（N124） HDD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
NHZT-W58G HDD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
NHZT-W58 HDD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
NH3N-W58G HDD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
NH3N-W58（N122） HDD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
NHDT-W58G HDD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
NHDT-W58（N121） HDD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
NDDN-W58(N120） DVD ナビゲーションシステム 2008 年モデル RCH001T ¥2,858 ○
NHDC-W58（N118） ワイドワンセグスタンダード HDD ナビ 2008 年モデル RCH002H ¥2,858 ×
NMCC-W58（N119） ワイドワンセグエントリーメモリーナビ 2008 年モデル RCH002H ¥2,858 ×
NHDC-D58（N125） 2DIN ワンセグスタンダード HDD ナビ 2008 年モデル RCH002H ¥2,858 ×
NMCC-W58（N126） 2DIN ワンセグエントリーメモリーナビ 2008 年モデル RCH002H ¥2,858 ×
NHZA-W59G（N132） HDD ナビゲーションシステム 2009 年モデル RCH001T ¥2,858
NHZN-W59G（N133） HDD ナビゲーションシステム 2009 年モデル RCH001T ¥2,858
NHDT-W59G HDD ナビゲーションシステム 2009 年モデル RCH001T ¥2,858
NHDT-W59 HDD ナビゲーションシステム 2009 年モデル RCH001T ¥2,858
NHZC-W59（N127） ワイド地デジカラー HDD ナビ 2009 年モデル RCH002H ¥2,858
NSDT-W59 SD ナビゲーションシステム 2009 年モデル RCH001T ¥2,858
NSDN-W59 SD ナビゲーションシステム 2009 年モデル RCH001T ¥2,858
NSCN-W59C SD ナビゲーションシステム 2009 年モデル RCH001T ¥2,858
NMDP-W59 ワイドワンセグネットワークメモリーナビ 2009 年モデル RCH001T ¥2,858
NHDT-W60G カジュアル HDD ナビゲーション 2010 年モデル RCH001T ¥2,858
NHZA-W60G プレミアム HDD ナビゲーション 2010 年モデル RCH001T ¥2,858
NHZN-W60G スマート HDD ナビゲーション 2010 年モデル RCH001T ¥2,858
NSCN-W60 エントリーナビゲーション 2010 年モデル RCH001T ¥2,858
NMDP-W60 ワンセグネットワークメモリーナビ 2010 年モデル RCH001T ¥2,858
NSCT-W60（N142） ワイドワンセグシンプルメモリーナビ 2010 年モデル RCH001T ¥2,858
NSDN-W60 カジュアル SD ナビゲーション 2010 年モデル RCH001T ¥2,858
NSZD-W60 プレミアム SD ナビゲーション 2010 年モデル RCH001T ¥2,858
NSZN-W60 ワイド地デジスタンダードメモリーナビ 2010 年モデル RCH001T ¥2,858
NSZT-W60 スマート SD ナビゲーション 2010 年モデル RCH001T ¥2,858
NHZA-W60G（N138） ワイド地デジハイスペック G-BOOK HDD ナビ 2010 年モデル RCH001T ¥2,858
NHZA-W61G プレミアム HDD ナビゲーション 2011 年モデル RCH001T ¥2,858
NHZN-W61G エクシード HDD ナビゲーション 2011 年モデル RCH001T ¥2,858
NHZN-X61G ８インチエクシード HDD ナビゲーション 2011 年モデル RCH001T ¥2,858
NSZT-W61G スマート SD ナビゲーション 2011 年モデル RCH001T ¥2,858
NSCT-W61 ベーシック SD ナビゲーション 2011 年モデル RCH001T ¥2,858
NSDD-W61 カジュアル SD ナビゲーション 2011 年モデル 設定なし
NSCP-W61 エントリー SD ナビゲーション 2011 年モデル RCH001T ¥2,858
ト
ヨ
タ
NHBA-W62G プレミアムナビ BD 2012 年モデル RCH001T ¥2,858
DAN-W62 スマホナビ対応ディスプレイ 2012 年モデル 設定なし
NHBA-X62G 8 インチプレミアムナビ BD 2012 年モデル RCH001T ¥2,858
NHZD-W62G エクセレントナビ 2012 年モデル RCH001T ¥2,858
NHZN-X62G 8 インチエクシードナビ 2012 年モデル RCH001T ¥2,858
NSCP-W62 エントリーナビ 2012 年モデル RCH001T ¥2,858
NSLN-W62 マルチリンクナビ 2012 年モデル RCH001T ¥2,858
NSZT-W62G スマートナビ 2012 年モデル RCH001T ¥2,858
NSZT-Y62G 9 インチスマートナビ 2013 年モデル RCH001T ¥2,858
NSCP-W64 エントリーナビ 2014 年モデル RCH001T ¥2,858
NSZA-X64T T-Connect ナビ８インチモデル 2014 年モデル RCH001T ¥2,858
NSZN-W64T T-Connect ナビ 2014 年モデル RCH001T ¥2,858
NSZT-W64 スタンダードナビ 2014 年モデル RCH001T ¥2,858
NSZT-Y64T T-Connect ナビ 9 インチモデル 2014 年モデル RCH001T ¥2,858
NSZT-YA4T T-Connect ナビ 9 インチモデル（アルファード・
ヴェルファイア専用モデル） 2014 年モデル RCH001T ¥2,858
NSZT-ZA4T T-Connect ナビ 10 インチモデル ( アルファード・
ヴェルファイア・ノア・ヴォクシー・エスクァイ
ア専用モデル )
2015 年モデル RCH001T
¥2,858
DSZT-YC4T T-Connect ナビ 9 インチモデル ( プリウス専用モデル ) 2015 年モデル RCH001T ¥2,858
–6–
–6–
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
※ガイドライン表示はナビゲーション側での設定が必要となります。詳しくは各ディーラーへご相談ください。
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
ダ
イ
ハ
ツ
NHZN-W59（N128） HDD ナビゲーションシステム 2009 年モデル RCH001T ¥2,858
NSZC-W60（N136） ワイド地デジカラーメモリーナビ 2010 年モデル RCH002H ¥2,858
NSZC-W60-P（N136） ワイド地デジカラーメモリーナビ 2010 年モデル RCH002H ¥2,858
NSZC-W60-W（N136) ワイド地デジカラーメモリーナビ 2010 年モデル RCH002H ¥2,858
NSZN-W61（N146） ワイド地デジスタンダードメモリーナビ 2011 年モデル RCH001T ¥2,858
NSCT-W62D（N159） ワイドシンプルメモリーナビ 2012 年モデル RCH001T ¥2,858
NSZN-W62（N154） ワイドスタンダードメモリーナビ 2012 年モデル RCH001T ¥2,858
NMZP-W62（N155） ワイドエントリーメモリーナビ 2012 年モデル RCH001T ¥2,858
NHZP-W63D（N162） ワイドベーシック HDD ナビ 2013 年モデル RCH001T ¥2,858
NMZP-W63D（N165） ワイドエントリーメモリーナビ 2013 年モデル RCH001T ¥2,858 ○
NMZP-W64D（N170） ワイドエントリーメモリーナビ 2014 年モデル RCH001T ¥2,858 ○
NSZP-W65DE（N185） ワイドエントリーメモリーナビ 2015 年モデル RCH062D ¥3,500 ○
NSZM-W65D（N182）※ 1 ワイドダイヤトーンサウンドメモリーナビ 2015 年モデル RCH001T ¥2,858 ○
NMCK-W65D（N186） ワイドシンプルメモリーナビ 2015 年モデル RCH062D ¥3,500 ○
NSZN-X66D-M1(N193)/
M2(N194) 8 インチメモリーナビ ( ムーブ専用 ) 2016 年モデル RCH062D ¥3,500 ○
NSZN-X66D-C1(N195) 8 インチメモリーナビ ( キャスト専用 ) 2016 年モデル RCH062D ¥3,500 ○
NSZN-X66D-T1(N196)/
T2(N197)/T3(N198) 8 インチメモリーナビ ( タント専用 ) 2016 年モデル RCH062D ¥3,500 ○
NSZN-X66D-W1(N199) 8 インチメモリーナビ ( ウェイク専用 ) 2016 年モデル RCH062D ¥3,500 ○
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
ホ
ン
ダ
VXD - 039MC デュアルサイズ DVD ナビコンポ 2002 年モデル RCH001T ¥2,858 ○
VXD - 049C デュアルサイズ DVD ナビコンポ 2003 年モデル RCH001T ¥2,858 ○
VXD - 049MC デュアルサイズ DVD ナビコンポ 2003 年モデル RCH001T ¥2,858 ○
VXH- 049C デュアルサイズ HDD ナビコンポ 2003 年モデル RCH001T ¥2,858 ○
VXD - 045MC デュアルサイズ DVD ナビコンポ 2003 年モデル RCH001T ¥2,858 ○
VXD - 055C デュアルサイズ DVD ナビコンポ 2004 年モデル RCH002H ¥2,858 ○
VXD - 059CE デュアルサイズ DVD ナビコンポ 2004 年モデル RCH002H ¥2,858 ○
VXD - 059CV デュアルサイズ DVD ナビコンポ 2004 年モデル RCH002H ¥2,858 ○
VXD - 059MC デュアルサイズ DVD ナビコンポ 2004 年モデル RCH002H ¥2,858 ○
VXH- 051MCV デュアルサイズ HDD ナビコンポ 2004 年モデル RCH002H ¥2,858 ○
VXH- 051MCVi デュアルサイズ HDD ナビコンポ 2004 年モデル RCH002H ¥2,858 ○
VXH- 052C デュアルサイズ HDD ナビコンポ 2004 年モデル RCH002H ¥2,858 ○
VXH- 052CV デュアルサイズ HDD ナビコンポ 2004 年モデル RCH002H ¥2,858 ○
VXH- 059CV デュアルサイズ HDD ナビコンポ 2004 年モデル RCH002H ¥2,858 ○
VXH- 062CV デュアルサイズ HDD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXH- 062C デュアルサイズ HDD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXH- 061MCVi デュアルサイズ HDD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXH- 061MCV デュアルサイズ HDD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXD - 064C デュアルサイズ DVD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXD - 064CV デュアルサイズ DVD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXD - 065C デュアルサイズ DVD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXH- 069CV デュアルサイズ HDD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXD - 069MCV デュアルサイズ DVD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXD - 069CV デュアルサイズ DVD ナビコンポ 2005 年モデル RCH002H ¥2,858 ○
VXH- 079CV デュアルサイズ HDD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXH- 072CV デュアルサイズ HDD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXH- 072C デュアルサイズ HDD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXH- 071MCVi デュアルサイズ HDD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXH- 071MCV デュアルサイズ HDD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXD - 079C デュアルサイズ DVD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXD - 079MCV デュアルサイズ DVD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXD - 075C デュアルサイズ DVD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXD - 074CV デュアルサイズ DVD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXD - 074C デュアルサイズ DVD ナビコンポ 2006 年モデル RCH002H ¥2,858 ○
VXH- 089CVDUO デュアルサイズ HDD ナビコンポ 2007 年モデル RCH002H ¥2,858 ○
VXH- 089CV デュアルサイズ HDD ナビコンポ 2007 年モデル RCH002H ¥2,858 ○
VXH- 083CVi デュアルサイズ HDD ナビコンポ 2007 年モデル RCH002H ¥2,858 ○
VXH- 082MCV デュアルサイズ HDD ナビコンポ 2007 年モデル RCH002H ¥2,858 ○
VXH- 082C デュアルサイズ HDD ナビコンポ 2007 年モデル RCH002H ¥2,858 ○
VXD - 085CV デュアルサイズ DVD ナビコンポ 2007 年モデル RCH002H ¥2,858 ○
VXD - 085C デュアルサイズ DVD ナビコンポ 2007 年モデル RCH002H ¥2,858 ○
VXM- 085C デュアルサイズメモリーナビコンポ 2007 年モデル RCH002H ¥2,858 ○
.
※ 1 ナビに付属の中継ハーネスに接続します。中継ハーネスが接続されていない場合にはディーラーにご確認下さい。
–7–
更新日 2016 年 6 月 27 日
ディーラーオプションナビゲーション用
リアカメラ入力ハーネス適合表
–7–
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
※ガイドライン表示はナビゲーション側での設定が必要となります。詳しくは各ディーラーへご相談ください。
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
ホ
ン
ダ
VXH- 088CV デュアルサイズ HDD ナビコンポ 2007 年モデル RCH002H ¥2,858 ○
VXH- 098CVU デュアルサイズ HDD ナビゲーション 2008 年モデル RCH002H ¥2,858 ○
VXH- 098CV デュアルサイズ HDD ナビゲーション 2008 年モデル RCH002H ¥2,858 ○
VXH- 093CVi デュアルサイズ HDD ナビゲーション 2008 年モデル RCH002H ¥2,858 ○
VXH- 092CV デュアルサイズ HDD ナビゲーション 2008 年モデル RCH002H ¥2,858 ○
VXS - 092CVi デュアルサイズ SSD ナビゲーション 2008 年モデル RCH002H ¥2,858 ○
VXM- 090 ユニットナビゲーションシステム 2008 年モデル RCH002H ¥2,858 ○
VXM- 090CV ユニットナビゲーションシステム 2008 年モデル RCH002H ¥2,858 ○
VXM- 095C デュアルサイズメモリーナビゲーション 2008 年モデル RCH002H ¥2,858 ○
VXH-108VF ｉ HDD インターナビ地デジモデル 2009 年モデル RCH002H ¥2,858 ○
VXH-108VF HDD 地デジモデル 2009 年モデル RCH002H ¥2,858 ○
VXM-105CF メモリー地デジモデル 2009 年モデル RCH002H ¥2,858 ○
VXS -102VFi SSD インターナビ地デジモデル 2009 年モデル RCH002H ¥2,858 ○
VXS -102VSi SSD インターナビワンセグモデル 2009 年モデル RCH002H ¥2,858 ○
VXM-108CS メモリーワンセグモデル 2009 年モデル RCH002H ¥2,858 ○
VXH-112VS HDD ワンセグモデル 2010 年モデル RCH002H ¥2,858 ○
VXM-118VS ベーシック ワンセグモデル 2010 年モデル RCH002H ¥2,858 ○
VXM-118C ベーシック CD モデル 2010 年モデル RCH002H ¥2,858 ○
VXM-122VF メモリー地デジモデル 2011 年モデル RCH014H ¥2,858 ○
VXM-122VFi メモリーインターナビ地デジモデル 2011 年モデル RCH014H ¥2,858 ○
VXH-128VF HDD 地デジモデル 2011 年モデル RCH014H ¥2,858 ○
VXM-128VS ベーシックワンセグモデル 2011 年モデル RCH014H ¥2,858 ○
VXM-128VSX メモリーワンセグモデル 2011 年モデル RCH014H ¥2,858 ○
VXM-128VSXi メモリーインターナビワンセグモデル 2011 年モデル RCH014H ¥2,858 ○
VXM-128C ベーシック CD モデル 2011 年モデル RCH014H ¥2,858 ○
VXM-135VFN エクストラサイズ地デジモデル 2012 年モデル RCH014H ¥2,858 ○
VXM-135VFNi エクストラサイズインターナビ地デジモデル 2012 年モデル RCH014H ¥2,858 ○
WX-135CP デュアルサイズディスプレイコンポ 2012 年モデル RCH014H ¥2,858 ○
VXM-142VFi スタンダードインターナビ 2013 年モデル RCH014H ¥2,858 ○
VXM-145C エントリーナビ 2014 年モデル RCH014H ¥2,858 ○
VXM-145VFi プレミアムインターナビ 2014 年モデル RCH014H ¥2,858 ○
VXM-145VSi ベーシックインターナビ 2014 年モデル RCH014H ¥2,858 ○
VXM-152VFi スタンダードインターナビ 2015 年モデル RCH014H ¥2,858 ○
VXM-155C エントリーナビ 2015 年モデル RCH014H ¥2,858 ○
VXM-155VSi ベーシックインターナビ 2015 年モデル RCH014H ¥2,858 ○
VRM-155VFi （サウンドマッピングシステム対応）プレミアムインターナビ 2015 年モデル RCH014H ¥2,858 ○
VXM-164CSi エントリーインターナビ 2016 年モデル RCH014H ¥2,858 ○
VXM-165VFi スタンダードインターナビ 2016 年モデル RCH014H ¥2,858 ○
–8–
–8–
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
※ガイドライン表示はナビゲーション側での設定が必要となります。詳しくは各ディーラーへご相談ください。
※ 2 別途、日産純正部品のカメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認下さい。
※ 3 カメラ接続＆外部入力ハーネスに接続します。カメラ接続＆外部入力ハーネスが接続されていない又はお持ちで無い場合はディーラーへご確認下さい。
※ 4 カメラボックスに接続します。
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
日
産
HC704-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2004 年モデル RCH002H ¥2,858 ×
HC504-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2004 年モデル RCH002H ¥2,858 ×
HC304-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2004 年モデル RCH002H ¥2,858 ×
DS305-A 日産オリジナルナビゲーション 2DIN DVD ナビ 2005 年モデル RCH002H ¥2,858 ○
HC705-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2005 年モデル RCH002H ¥2,858 ○
HC305-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2005 年モデル RCH002H ¥2,858 ○
HS305-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2005 年モデル RCH002H ¥2,858 ○
HS705-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2005 年モデル RCH002H ¥2,858 ○
DS306-A 日産オリジナルナビゲーション 2DIN DVD ナビ 2006 年モデル RCH002H ¥2,858 ○
HC306-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2006 年モデル RCH002H ¥2,858 ○
HS306-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2006 年モデル RCH002H ¥2,858 ○
HS506-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2006 年モデル RCH002H ¥2,858 ○
HS706-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2006 年モデル RCH002H ¥2,858 ○
HS706D-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2006 年モデル RCH002H ¥2,858 ○
DS506-A 日産オリジナルナビゲーション 2DIN DVD ナビ 2006 年モデル RCH002H ¥2,858 ○
DM306-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2006 年モデル RCH001T ¥2,858 ×
DS307-A 日産オリジナルナビゲーション 2DIN DVD ナビ 2007 年モデル RCH002H ¥2,858 ×
HC307-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2007 年モデル RCH002H ¥2,858 ○
HS307D-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2007 年モデル RCH002H ¥2,858 ○
HS507-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2007 年モデル RCH002H ¥2,858 ○
HS707D-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2007 年モデル RCH002H ¥2,858 ○
HC308D-A ※ 2 日産オリジナルナビゲーション 2DIN HDD ナビ 2008 年モデル RCH002H ¥2,858 ○
HC508D-A ※ 2 日産オリジナルナビゲーション 2DIN HDD ナビ 2008 年モデル RCH002H ¥2,858 ○
HP308-A ※ 4 日産オリジナルナビゲーション 2DIN HDD ナビ 2008 年モデル RCH002H ¥2,858 ○
HP308-W ※ 4 日産オリジナルナビゲーション ワイド 2DIN HDD ナビ 2008 年モデル RCH002H ¥2,858 ○
MS108-A 日産オリジナルナビゲーション 2DIN メモリーナビ 2008 年モデル RCH002H ¥2,858 ○
MS308-W 日産オリジナルナビゲーション 2DIN メモリーナビ 2008 年モデル RCH002H ¥2,858 ○
HS708D-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2008 年モデル RCH002H ¥2,858 ○
HC309D-A ※ 2 日産オリジナルナビゲーション 2DIN HDD ナビ 2009 年モデル RCH002H ¥2,858 ○
HC309D-W ※ 2 日産オリジナルナビゲーション 2DIN HDD ナビ 2009 年モデル RCH002H ¥2,858 ○
HC509D-A ※ 2 日産オリジナルナビゲーション 2DIN HDD ナビ 2009 年モデル RCH002H ¥2,858 ○
HC509D-W ※ 2 日産オリジナルナビゲーション 2DIN HDD ナビ 2009 年モデル RCH002H ¥2,858 ○
HS309-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2009 年モデル RCH002H ¥2,858 ○
HS309-W 日産オリジナルナビゲーション 2DIN HDD ナビ 2009 年モデル RCH002H ¥2,858 ○
MP309-A 日産オリジナルナビゲーション 2DIN メモリナビ 2009 年モデル RCH002H ¥2,858 ○
MP309-W 日産オリジナルナビゲーション 2DIN メモリナビ 2009 年モデル RCH002H ¥2,858 ○
MS109-A 日産オリジナルナビゲーション 2DIN メモリーナビ 2009 年モデル RCH002H ¥2,858 ○
MS109-W 日産オリジナルナビゲーション 2DIN メモリーナビ 2009 年モデル RCH002H ¥2,858 ○
MS309D-A 日産オリジナルナビゲーション 2DIN メモリーナビ 2009 年モデル RCH002H ¥2,858 ○
MS309D-W 日産オリジナルナビゲーション 2DIN メモリーナビ 2009 年モデル RCH002H ¥2,858 ○
HS709D-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2009 年モデル RCH002H ¥2,858 ○
HS709D-W 日産オリジナルナビゲーション 2DIN HDD ナビ 2009 年モデル RCH002H ¥2,858 ○
HC510D-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2010 年モデル RCH002H ¥2,858 ○
HC510D-W ※ 3 日産オリジナルナビゲーション 2DIN HDD ナビ 2010 年モデル RCH012N ¥2,858 ○
HS310-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2010 年モデル RCH002H ¥2,858 ○
.
–9–
更新日 2016 年 6 月 27 日
ディーラーオプションナビゲーション用
リアカメラ入力ハーネス適合表
–9–
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
※ガイドライン表示はナビゲーション側での設定が必要となります。詳しくは各ディーラーへご相談ください。
※ 2 別途、日産純正部品のカメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認下さい。
※ 3 カメラ接続＆外部入力ハーネスに接続します。カメラ接続＆外部入力ハーネスが接続されていない又はお持ちで無い場合はディーラーへご確認下さい。
※ 4 カメラボックスに接続します。
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
日
産
HS310-W ※ 3 日産オリジナルナビゲーション 2DIN HDD ナビ 2010 年モデル RCH012N ¥2,858 ○
HS310D-A 日産オリジナルナビゲーション 2DIN HDD ナビ 2010 年モデル RCH002H ¥2,858 ○
HS310D-W ※ 3 日産オリジナルナビゲーション 2DIN HDD ナビ 2010 年モデル RCH012N ¥2,858 ○
MS110-A 日産オリジナルナビゲーション 2DIN メモリーナビ 2010 年モデル RCH002H ¥2,858 ○
MS110-W ※ 3 日産オリジナルナビゲーション 2DIN メモリーナビ 2010 年モデル RCH012N ¥2,858 ○
MP310-A ※ 3 日産オリジナルナビゲーション 2DIN メモリーナビ 2010 年モデル RCH002H ¥2,858 ○
MP310-W ※ 3 日産オリジナルナビゲーション 2DIN メモリーナビ 2010 年モデル RCH012N ¥2,858 ○
HS511D-A ※ 3 日産オリジナルナビゲーション 2DIN HDD ナビ 2011 年モデル RCH012N ¥2,858 ○
HS511D-W ※ 3 日産オリジナルナビゲーション 2DIN HDD ナビ 2011 年モデル RCH012N ¥2,858 ○
MP311D-A ※ 3 日産オリジナルナビゲーション 2DIN メモリーナビ 2011 年モデル RCH012N ¥2,858 ○
MP311D-W ※ 3 日産オリジナルナビゲーション 2DIN メモリーナビ 2011 年モデル RCH012N ¥2,858 ○
MC311D-A ※ 3 日産オリジナルナビゲーション 2DIN メモリーナビ 2011 年モデル RCH012N ¥2,858 ○
MC311D-W ※ 3 日産オリジナルナビゲーション 2DIN メモリーナビ 2011 年モデル RCH012N ¥2,858 ○
MP111-A ※ 3 日産オリジナルナビゲーション 2DIN メモリーナビ 2011 年モデル RCH012N ¥2,858 ○
MP111-W ※ 3 日産オリジナルナビゲーション 2DIN メモリーナビ 2011 年モデル RCH012N ¥2,858 ○
HM512D-A 日産オリジナルナビゲーション 2DIN HDD タイプ 2012 年モデル RCH012N ¥2,858 ○
HM512D-W 日産オリジナルナビゲーション ワイド 2DIN HDD タイプ 2012 年モデル RCH012N ¥2,858 ○
MC312D-A 日産オリジナルナビゲーション 2DIN メモリータイプ 2012 年モデル RCH012N ¥2,858 ○
MC312D-W 日産オリジナルナビゲーション ワイド 2DIN メモリータイプ 2012 年モデル RCH012N ¥2,858 ○
MM312D-A 日産オリジナルナビゲーション 2DIN メモリータイプ 2012 年モデル RCH012N ¥2,858 ○
MM312D-W 日産オリジナルナビゲーション ワイド 2DIN メモリータイプ 2012 年モデル RCH012N ¥2,858 ○
MM112-A 日産オリジナルナビゲーション 2DIN メモリータイプ 2012 年モデル RCH012N ¥2,858 ○
MM112-W 日産オリジナルナビゲーション ワイド 2DIN メモリータイプ 2012 年モデル RCH012N ¥2,858 ○
MM113D-A 日産オリジナルナビゲーション 2DIN メモリータイプ 2013 年モデル RCH012N ¥2,858 ○
MM113D-W 日産オリジナルナビゲーション ワイド 2DIN メモリータイプ 2013 年モデル RCH012N ¥2,858 ○
MC313D-W 日産オリジナルナビゲーション ワイド 2DIN メモリータイプ 2013 年モデル RCH012N ¥2,858 ○
MP313D-A 日産オリジナルナビゲーション ワイド 2DIN メモリータイプ 2013 年モデル RCH012N ¥2,858 ○
MP313D-W 日産オリジナルナビゲーション ワイド 2DIN メモリータイプ 2013 年モデル RCH012N ¥2,858 ○
MM114D-A 日産オリジナルナビゲーション 2DIN メモリータイプ 2014 年モデル RCH012N ¥2,858 ○
MM114D-W 日産オリジナルナビゲーション ワイド 2DIN メモリータイプ 2014 年モデル RCH012N ¥2,858 ○
MC314D-A 日産オリジナルナビゲーション 2DIN スタンダードメモリータイプ 2014 年モデル RCH012N ¥2,858 ○
MC314D-W 日産オリジナルナビゲーション ワイド 2DIN スタンダードメモリータイプ 2014 年モデル RCH012N ¥2,858 ○
MP314D-W 日産オリジナルナビゲーション ワイド 2DIN メモリータイプ 2014 年モデル RCH012N ¥2,858 ○
MC315D-A スタンダードナビ 2015 年モデル RCH012N ¥2,858 ○
MC315D-W スタンダードナビ 2015 年モデル RCH012N ¥2,858 ○
MM115D-A 日産オリジナルナビゲーション 2DIN メモリータイプ 2015 年モデル RCH012N ¥2,858 ○
MM115D-W 日産オリジナルナビゲーション ベーシックナビ 2015 年モデル RCH012N ¥2,858 ○
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
マ
ツ
ダ
NCA1（NCA1 V6 650） AV 一体型 HDD ナビゲーション 2009 年モデル RCH002H ¥2,858 ×
C9P6（C9P6 V6 650） メモリーナビゲーションシステム 2010 年モデル RCH002H ¥2,858 ×
C9TA（C9TA V6 650） メモリーナビゲーションシステム 2010 年モデル RCH001T ¥2,858 ×
C9M2（C9M2 V6 650） メモリーナビゲーションシステム 2011 年モデル RCH002H ¥2,858 ×
CA9PA（C9PA V650） メモリーナビゲーションシステム 2013 年モデル RCH002H ¥2,858 ○
CA9K3（C9K3 V6 65） メモリーナビゲーションシステム 2014 年モデル RCH002H ¥2,858 ×
C9K4（C9K4 V6 650） メモリーナビゲーションシステム 2014 年モデル RCH002H ¥2,858 ×
GCX514（A9CH V6 650） メモリーナビゲーションシステム 2014 年モデル RCH002H ¥2,858 ○
GCX514（C9CH V6 650） メモリーナビゲーションシステム 2014 年モデル RCH002H ¥2,858 ○
.
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
三
菱 MM113D-WM（MZ609528）
eK ワゴン /eK カスタム専用 7 型 AV 一体型
メモリーナビゲーション（ベーシックモデル） 2013 年モデル RCH012N ¥2,858 ○
MM115D-WM(MZ609632) オリジナルナビゲーション 2015 年モデル RCH012N ¥2,858 ○
.
ＴＶモニター品番 ＴＶモニター名称 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
ス
ズ
キ
GCX311（99000-79X98） メモリーナビゲーションシステム 2011 年モデル RCH002H ¥2,858 ○
AVN113MV（99000-79AC0） メモリーナビゲーションシステム 2013 年モデル RCH001T ¥2,858 ○
GCX514（99000-79AH1） メモリーナビゲーションシステム 2014 年モデル RCH002H ¥2,858 ○
–10–
–10–
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
ナビ型番 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
イ
ク
リ
プ
ス
AVN7701D 2001 年モデル RCH001T ¥2,858 ×
AVN5501D 2001 年モデル RCH001T ¥2,858 ×
AVN5501DWide 2001 年モデル RCH001T ¥2,858 ×
AVN5501DV 2001 年モデル RCH001T ¥2,858 ×
AVN3301D 2001 年モデル RCH001T ¥2,858 ×
AVN9902HD 2002 年モデル RCH001T ¥2,858 ×
AVN8802D 2002 年モデル RCH001T ¥2,858 ×
AVN7702D 2002 年モデル RCH001T ¥2,858 ×
AVN5502D 2002 年モデル RCH001T ¥2,858 ×
AVN4402D 2002 年モデル RCH001T ¥2,858 ×
AVN9903HD 2003 年モデル RCH001T ¥2,858 ×
AVN9903HD Bk 2003 年モデル RCH001T ¥2,858 ×
AVN8803HD 2003 年モデル RCH001T ¥2,858 ×
AVN7703D 2003 年モデル RCH001T ¥2,858 ×
AVN5503D 2003 年モデル RCH001T ¥2,858 ×
AVN4403D 2003 年モデル RCH001T ¥2,858 ×
AVN3303D 2003 年モデル RCH001T ¥2,858 ×
AVN2203D 2003 年モデル RCH001T ¥2,858 ×
AVN9904HD 2004 年モデル RCH001T ¥2,858 ×
AVN8804HD 2004 年モデル RCH001T ¥2,858 ×
AVN6604HD 2004 年モデル RCH001T ¥2,858 ×
AVN5504D 2004 年モデル RCH001T ¥2,858 ×
AVN4404D 2004 年モデル RCH001T ¥2,858 ×
AVN2204D 2004 年モデル RCH001T ¥2,858 ×
AVN8805HD 2005 年モデル RCH001T ¥2,858 ×
AVN7905HD 2005 年モデル RCH001T ¥2,858 ×
AVN7705HD 2005 年モデル RCH001T ¥2,858 ×
AVN075HD 2005 年モデル RCH001T ¥2,858 ×
AVN6605HD 2005 年モデル RCH001T ¥2,858 ×
AVN5505D 2005 年モデル RCH001T ¥2,858 ×
AVN4405D 2005 年モデル RCH001T ¥2,858 ×
AVN2205D 2005 年モデル RCH001T ¥2,858 ×
AVN8806HD 2006 年モデル RCH001T ¥2,858 ×
AVN7706HD 2006 年モデル RCH001T ¥2,858 ×
AVN076HD 2006 年モデル RCH001T ¥2,858 ×
AVN7406HD 2006 年モデル RCH001T ¥2,858 ×
AVN6806HD 2006 年モデル RCH001T ¥2,858 ×
AVN6606HD 2006 年モデル RCH001T ¥2,858 ×
AVN4406D 2006 年モデル RCH001T ¥2,858 ×
AVN1106D 2006 年モデル RCH001T ¥2,858 ×
AVN1106DmkⅡ 2006 年モデル RCH001T ¥2,858 ×
UCNV884mkⅡ 2006 年モデル RCH001T ¥2,858 ×
AVN887HD 2007 年モデル RCH001T ¥2,858 ×
AVN777HD 2007 年モデル RCH001T ¥2,858 ×
AVN757HDTV 2007 年モデル RCH001T ¥2,858 ×
AVN687HD 2007 年モデル RCH001T ¥2,858 ○
AVN667HD 2007 年モデル RCH001T ¥2,858 ×
AVN557HD 2007 年モデル RCH001T ¥2,858 ×
AVN978HDTV 2008 年モデル RCH001T ¥2,858 ×
AVN078HD 2008 年モデル RCH001T ¥2,858 ×
AVN778HD 2008 年モデル RCH001T ¥2,858 ○
AVN668HD 2008 年モデル RCH001T ¥2,858 ○
AVN558HD 2008 年モデル RCH001T ¥2,858 ○
AVN118M 2008 年モデル RCH001T ¥2,858 ○
AVN978HDTV mkⅡ 2009 年モデル RCH001T ¥2,858 ×
AVN078HD mkⅡ 2009 年モデル RCH001T ¥2,858 ×
AVN779HD 2009 年モデル RCH001T ¥2,858 ○
AVN669HD 2009 年モデル RCH001T ¥2,858 ○
AVN339M 2009 年モデル RCH001T ¥2,858 ○
AVN119M 2009 年モデル RCH001T ¥2,858 ○
.
※ガイドライン表示はナビゲーション側で設定が必要となります。詳しくはナビゲーション取扱説明書をご確認ください。
–11–
更新日 2016 年 6 月 27 日
–11–
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新の適合情報は弊社ホームページ：http://www.datasystem.co.jp をご覧ください。
市販ナビゲーション用
リアカメラ入力ハーネス適合表
ナビ型番 モデル年式 適合品番 価格（税抜） ガイドライン表示機能
イ
ク
リ
プ
ス
AVN110M 2010 年モデル RCH001T ¥2,858 ○
AVN339M mkⅡ 2010 年モデル RCH001T ¥2,858 ○
AVN7300 2010 年モデル RCH001T ¥2,858 ○
AVN7500 2010 年モデル RCH001T ¥2,858 ○
AVN7500S 2010 年モデル RCH001T ¥2,858 ○
AVN550HD 2010 年モデル RCH001T ¥2,858 ○
AVN660HD 2010 年モデル RCH001T ¥2,858 ○
AVN660HD mkⅡ 2010 年モデル RCH001T ¥2,858 ○
AVN770HD 2010 年モデル RCH001T ¥2,858 ○
AVN770HD mkⅡ 2010 年モデル RCH001T ¥2,858 ○
AVN111M 2011 年モデル RCH001T ¥2,858 ○
AVN661HD 2011 年モデル RCH001T ¥2,858 ○
AVN7400 2011 年モデル RCH001T ¥2,858 ○
AVN-F01i 2011 年モデル RCH001T ¥2,858 ○
AVN-G01 2011 年モデル RCH001T ¥2,858 ○
AVN-G01 mkⅡ 2011 年モデル RCH001T ¥2,858 ○
AVN-V01 2011 年モデル RCH001T ¥2,858 ○
AVN-Z01 2011 年モデル RCH001T ¥2,858 ○
AVN-Z02i 2012 年モデル RCH001T ¥2,858 ○
AVN-ZX02i 2012 年モデル RCH001T ¥2,858 ○
AVN112M 2012 年モデル RCH001T ¥2,858 ○
AVN-V02 2012 年モデル RCH001T ¥2,858 ○
AVN-V02BT 2012 年モデル RCH001T ¥2,858 ○
AVN-F02i 2012 年モデル RCH001T ¥2,858 ○
AVN-G02 2012 年モデル RCH001T ¥2,858 ○
AVN133M ※ 5 2013 年モデル RCH001T ¥2,858 ○
AVN-G03 ※ 5 2013 年モデル RCH001T ¥2,858 ○
AVN-Z03i ※ 5 2013 年モデル RCH001T ¥2,858 ○
AVN-Z03iW ※ 5 2013 年モデル RCH001T ¥2,858 ○
AVN134M ※ 5 2014 年モデル RCH001T ¥2,858 ○
AVN134MW ※ 5 2014 年モデル RCH001T ¥2,858 ○
AVN-SZX04i ※ 5 2014 年モデル RCH001T ¥2,858 ○
AVN-SZ04iW ※ 5 2014 年モデル RCH001T ¥2,858 ○
AVN-SZ04i ※ 5 2014 年モデル RCH001T ¥2,858 ○
AVN-ZX04i ※ 5 2014 年モデル RCH001T ¥2,858 ○
AVN-Z04i ※ 5 2014 年モデル RCH001T ¥2,858 ○
AVN-Z04iW ※ 5 2014 年モデル RCH001T ¥2,858 ○
AVN-G04 ※ 5 2014 年モデル RCH001T ¥2,858 ○
UCNVG04 ※ 5 2014 年モデル RCH001T ¥2,858 ○
UCNV1140 ※ 5 2014 年モデル RCH001T ¥2,858 ○
AVN-SZ05i ※ 5 2015 年モデル RCH001T ¥2,858 ○
AVN-SZ05iW ※ 5 2015 年モデル RCH001T ¥2,858 ○
AVN-SZX05i ※ 5 2015 年モデル RCH001T ¥2,858 ○
AVN-Z05i ※ 5 2015 年モデル RCH001T ¥2,858 ○
AVN-Z05iW ※ 5 2015 年モデル RCH001T ¥2,858 ○
AVN-ZX05i ※ 5 2015 年モデル RCH001T ¥2,858 ○
AVN-G05 ※ 5 2015 年モデル RCH001T ¥2,858 ○
AVN135M ※ 5 2015 年モデル RCH001T ¥2,858 ○
AVN-135MW ※ 5 2015 年モデル RCH001T ¥2,858 ○
UCNVG05 ※ 5 2015 年モデル RCH001T ¥2,858 ○
UCNV1150 ※ 5 2015 年モデル RCH001T ¥2,858 ○
※ガイドライン表示はナビゲーション側で設定が必要となります。詳しくはナビゲーション取扱説明書をご確認ください。
※ 5 装着カメラの起動が遅い場合に「カメラからの映像を検知できません」といったメッセージが一瞬表示される場合があります。その際はカメラ（カメラア
ダプター）電源をリバース電源からアクセサリ電源に変更してください。
