オートスイッチ付属ねじ ランプ色表示 スイッチブラケット

オートスイッチ付属ねじのみ緩めることでオート

スイッチ位置の微調整が可能になりました。

取付支持金具に

を追加

7

種類

4

種類

➡

ピストン部のウエアリング標準装備に

より従来品よりロッド先端振れ量を低

減しました。

振

れ

量

ウエアリング

両側フート

ヘッド側フランジ

両側ボス付

ボス付ヘッドカバーを追加設定

シリンダ取付自由度

の向上

ボス付ヘッドカバー

オートスイッチ位置

微調整が容易

スイッチブラケット透明化による

インジケータランプ視認性向上

ロッド先端振れ精度向上

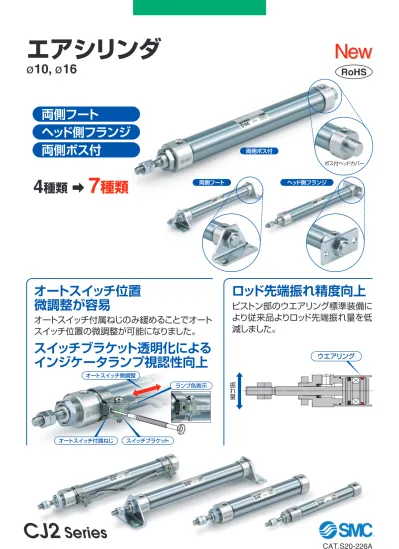

両側フート ヘッド側フランジ オートスイッチ微調整 両側ボス付

エアシリンダ

ø

10, ø16

CJ2

Series

New

New

RoHS

小型オートスイッチ

2

種類の取付方式

¡バンド取付タイプ

¡レール取付タイプ

耐水性小型オートスイッチ追加設定

¡無接点オートスイッチ

D-M9

□

A

（

V

）型

リード線縦取出タイプ対応可能

ヘッドカバー

4

種類のヘッドカバー形状

を用意しました。

レール取付は別手配対応を同一型式で 手配可能にしました。 基本 2山クレビス 軸方向配管 ボス付 New New

ロッド先端金具、揺動受け金具付の品番を設定しました。

豊富な取付支持金具

T

：平形

U

：丸形 ロッド先端金具付 ロッド先端キャップ

N

：揺動受け金具と クレビスのセット

シリンダと金具を別々に手配する手間が省けます。

注）取付金具は同梱出荷になります。

・設置状況に合った取付支持が可能

・取付け自由度の向上

例）

CDJ2D16-50Z-

N W

-M9BW-B

揺動受け金具

無記号 金具なし 揺動受け金具同梱 ※CJ2D（2山クレビスタイプ）のみ

N

ロッド先端金具

無記号 金具なし

1

山ナックルジョイント

V

2

山ナックルジョイント

W

ロッド先端キャップ（平形）

T

ロッド先端キャップ（丸形）

U

New

New

エアシリンダ

レール取付形 バンド取付形

V

：1山ナックル ジョイント W：2山ナックル ジョイント

N

：揺動受け金具

D

：

2

山クレビス

B

：基本形

E

：両側ボス付

G

：ヘッド側フランジ

M

：両側フート

F

：ロッド側フランジ

L

：片側フート

U

：ロッド先端キャップ （丸形）

T

：ロッド先端キャップ （平形）

V

：

1

山ナックルジョイント

W

：

2

山ナックルジョイント

環境負荷物質を含む材質は使用していません

仕様・外形寸法は

従来品同様

特長

1

本カタログ

P.1

P.80 Best Pneumatics P.68 Best Pneumatics P.60 Best Pneumatics P.42 Best Pneumatics P.90 Best Pneumatics P.94 Best Pneumatics P.102 Best Pneumatics P.110 Best Pneumatics P.1114 Best Pneumatics 10 16 磁石内蔵 エアクッション 6 バリエーション チューブ内径 シリーズ 作動方式 型式 カタログ掲載ページ 45 60 75 100 125 150 175 200 15 30 標準ストローク チューブ内径（mm） 10 16 ※ ※ø6除く

New

New

標準形

CJ2

複動 片ロッド 複動 単動 片ロッド両ロッド 単動 _{（押・引）}片ロッド 複動 単動 片ロッド 片ロッド （押・引） 複動 片ロッド_両ロッド 複動 片ロッド 複動 単動 片ロッド 片ロッド （押・引） 複動 単動 片ロッド 片ロッド （押・引） 複動 片ロッド 複動 片ロッド 標準形

CJ2

ロッド回り止め形

CJ2K

スピードコントローラ内蔵

CJ2Z

低摩擦形

CJ2Q

ダイレクトマウント形

CJ2R

ロッド回り止め形ダイレクトマウント

CJ2RK

エンドロックシリンダ

CBJ2

低速シリンダ

CJ2X

ストロークバリエーション

シリーズバリエーション

オートスイッチ取付バンド スイッチホルダ オートスイッチ取付ビス スイッチブラケット 透明樹脂のため、 インジケータランプ 点灯時の視認性が 向上 オートスイッチ オートスイッチ付属ねじ

オートスイッチ位置微調整が容易

CJ2

Series

オートスイッチ取付バンドを緩める

ことなくオートスイッチ付属ねじを

緩めるだけで設定位置の微調整が

可能になりました。

従来のオートスイッチ取付バンドを

緩める調整方式に加え操作性が向

上しました。

特長

適用オートスイッチ

／オートスイッチ単体の詳細仕様は、→Best Pneumatics No.w P.1263∼1371をご参照ください。 ― ― ― 有 無 有 無 有 有 種類 有接点オートスイッチ 無接点オートスイッチ 特殊機能 リード線_取出し グロ メット グロメット グロ メット コネクタ コネクタ グロ メット 表示灯 200V 100V 100V以下 ― 24V以下 ― 配線 （出力） 3線 （NPN相当） 2線 3線（NPN） 3線（PNP） 2線 3線（NPN） 3線（PNP） 2線 3線（NPN） 3線（PNP） 2線 4線（NPN） 負荷電圧 DC 24V 24V 5V,12V 12V 5V,12V 12V 5V,12V 12V 5V,12V 5V ― 12V ― AC リード線長さ（m） 0.5 （無記号） ● ● ● ● ● ● ● ○ ○ ○ ● ● ● ● ● ● ● ● 3 （L） ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 1 （M） ● ● ● ― ● ● ● ○ ○ ○ ― ― ― ― ― ― ― ― 5 （Z） ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ○ ― ― ● ― ● ● ― なし （N） ― ― ― ● ― ― ― ― ― ― ― ― ― ― ― ● ● ― ○ ○ ○ ― ○ ○ ○ ○ ○ ○ ○ ― ― ― ― ― ― ― 適用負荷 プリワイヤ コネクタ IC回路 ― IC回路 ― IC回路 ― IC回路 IC回路 ― IC回路 ― IC回路 ― リレー、 PLC リレー、 PLC オートスイッチ品番 バンド取付 レール取付 縦取出し 横取出し 縦取出し 横取出し 診断表示（2色表示） 耐水性向上品 （2色表示） 診断出力付（2色表示） 診断表示 （2色表示） M9N M9P M9B H7C M9NW M9PW M9BW ※※_M9NA ※※_M9PA ※※_M9BA H7NF A96 ― A93 A90 C73C C80C ― M9NV M9PV M9BV J79C M9NWV M9PWV M9BWV ※※_M9NAV ※※_M9PAV ※※_M9BAV ― A96V A72 A93V A90V A73C A80C A79W M9NV M9PV M9BV ― M9NWV M9PWV M9BWV ※※_M9NAV ※※_M9PAV ※※_M9BAV ― A96V ― A93V A90V ― ― ― M9N M9P M9B ― M9NW M9PW M9BW ※※_M9NA ※※_M9PA ※※_M9BA F79F A96 A72H A93 A90 ― ― ― ―

型式表示方法

C J2 B

CDJ2

オートスイッチ付

D

16 60

Z

16 60

Z

W

B

V

N

M9BW

磁石内蔵

B E D L M F G 基本形 両側ボス付 2山クレビス 片側フート 両側フート ロッド側フランジ ヘッド側フランジ

取付

※1mm毎の中間ストロークの製作も可能  （スペーサは使用致しません）。受注生産。 10 16 10mm 16mm

チューブ内径

10 16 15, 30, 45, 60, 75, 100, 125, 150 15, 30, 45, 60, 75, 100, 125, 150, 175, 200 標準ストローク チューブ内径（mm）

標準ストローク

A_B レール取付_{バンド取付}

オートスイッチ

取付形態

無記号 S n 2ヶ付 1ヶ付 nヶ付

オートスイッチ追記号

無記号 オートスイッチなし

オートスイッチの種類

無記号 R 軸に対し90° 軸方向

ヘッドカバーのポート位置

※リード線長さ記号 0.5m………無記号 （例）M9NW  1m……… M （例）M9NWM  3m……… L （例）M9NWL  5m……… Z （例）M9NWZ なし……… N （例）H7CN ※※耐水性向上タイプのオートスイッチは、上記型式の製品に取付可能ですが、それにより製品の耐水性能を保証するものではありません。 上記型式での耐水性向上製品につきましては当社へご確認ください。 ※2山クレビス形は軸に対し90 のみ ※両側ボス付は軸に対し90 のみ ※オートスイッチの型式は、 適用オートスイッチを参照。 ※上記掲載機種以外にも、適用可能なオートスイッチがありますので詳細は、P.13をご参照ください。 ※プリワイヤコネクタ付オートスイッチの詳細は、Best Pneumatics No.w P.1328、1329をご参照ください。 ※○印の無接点オートスイッチは受注生産となります。

※D-A9□, M9□, M9□W, A7□□, A80□, F7□□, J7□□型オートスイッチは同梱出荷（未組付）となります。（ただし、バンド取付の場合、オートスイッチ取付金具のみ組付出荷となります。）

無記号 V W T U 金具なし 1山ナックルジョイント 2山ナックルジョイント ロッド先端キャップ（平形） ロッド先端キャップ（丸形）

ロッド先端金具

※ロッド先端金具は同梱出荷です。 ※1山ナックルジョイントにはナックル ジョイント用ピンは同梱されていません。

エアシリンダ／標準形：複動・片ロッド

ø

10, ø16

CJ2

Series

RoHS

※取付支持金具は同梱出荷 です。

揺動受け金具

無記号 N 揺動受け金具同梱金具なし ※CJ2D（2山クレビスタイプ） のみ ※揺動受け金具は同梱出荷 です。 バンド取付形

1

10 16 チューブ内径（mm） 作動方式 使用流体 保証耐圧力 最高使用圧力 最低使用圧力 周囲温度および使用流体温度 クッション 給油 使用ピストン速度 許容運動エネルギー ストローク長さの許容差 0.090J 0.035J 複動片ロッド 空気 1MPa 10.7MPa 0.06MPa ラバークッション 不要（無給油） 50∼750mm/s ＋1.0  0  

JIS記号

ラバークッション

・オートスイッチ取付可能最小ストローク ・オートスイッチ適正取付位置 （ストロークエンド検出時）および取付高さ ・動作範囲 ・オートスイッチ取付金具／部品品番 オートスイッチ付の仕様につきましては、 P.8∼12をご参照ください。 ラバークッション ラバークッション ラバークッション オートスイッチなし：−10℃∼70℃ オートスイッチ付 ：−10℃∼60℃（ただし、凍結なきこと）

仕様

取付支持形式および付属品

／詳細は→P.7をご参照ください。 ※2山クレビスおよび2山ナックルジョイントにはピン、止め輪が同梱されます。 取付支持形式 標準装備 オ プ シ ョ ン 取付用ナット ロッド先端ナット クレビス用ピン 1山ナックルジョイント 2山ナックルジョイント※ ロッド先端キャップ（平形、丸形） T金具 ● ● ― ○ ○ ○ ― ● ● ― ○ ○ ○ ― ● ● ― ○ ○ ○ ― ― ● ● ○ ○ ○ ○ 基本形 フート フランジ _クレビス2山※ ― ● ● ○ ○ ○ ● 2山クレビス （T金具を含む）

取付支持金具／部品品番

取付支持金具 フート金具 フランジ金具 T金具※ チューブ内径（mm） 10 CJ-L010C CJ-F010C CJ-T010C 16 CJ-L016C CJ-F016C CJ-T016C ※T金具の適用は2山クレビス形(D)です。 ※基準質量には、取付用ナット、ロッド先端ナットを含みます。 注）2山クレビスには取付用ナットを含みません。 計算方法 例）CJ2L10-45 ¡基準質量………22（ø10） ¡割増質量………4/15ストローク ¡シリンダストローク……45ストローク ¡取付支持金具質量………8（軸方向フート形）  22＋4/15×45＋8＝42g （g） 付属金具 取付支持金具 質量 片側フート 両側フート ロッド側フランジ ヘッド側フランジ 1山ナックルジョイント ロッド先端キャップ（平形） ロッド先端キャップ（丸形） T金具 基本形 軸方向配管 2山クレビス（クレビスピンを含む） ヘッド側ボス付 22 22 24 23 4 8 16 5 5 17 25 1 1 32 10 46 46 54 48 7 25 50 13 13 23 21 2 2 50 16 チューブ内径（mm）

質量表

15ストローク当りの割増質量 基準質量 （0ストローク時） ●…製品に付属されます ○…別途手配願います 2山ナックルジョイント （ナックルピンを含む）

シリンダアセンブリの表示方法（手配例）

※揺動受け金具、2山ナックルジョイント、オー トスイッチは同梱出荷となります。 取付支持形式  D：2山クレビス 揺動受け金具  N：あり ロッド先端金具 W：2山ナックルジョイント オートスイッチ D-M9BW：2ヶ付 オートスイッチ取付形態 B：バンド取付 シリンダ型式：

CDJ2D16-60Z-NW-M9BW-B

オートスイッチ バンド取付 2山クレビス 揺動受け金具 2山ナックルジョイント

エアシリンダ／標準形：複動・片ロッド

CJ2

Series

CDJ2B10

∼

16-

□

Z-

の場合

!4

!3

o

q

!1

e

r

i

y

!0

t

!2

u

w

!5

A B B 0−0.3 B  0 −0.3 øC 配管ポートM5×0.8

軸方向（R）の場合

※シリンダ全長は変わりません。 MM NN Y

Y部詳細

A H F Z＋ストローク S＋ストローク NA GA 配管ポート2×M5×0.8 GB NB ø D ø NDh8 備考 アルマイト アルマイト 番号 1 2 3 4 5 6 7 8

構成部品

名称 ロッドカバー ヘッドカバー シリンダチューブ ピストンロッド ピストンA ピストンB ダンパA ダンパB 材質 アルミニウム合金 アルミニウム合金 ステンレス ステンレス アルミニウム合金 アルミニウム合金 ウレタン ウレタン 備考 亜鉛クロメート 亜鉛クロメート 番号 9 10 11 12 13 14 15 名称 ロッドパッキン ピストンパッキン チューブガスケット ウエアリング 取付用ナット ロッド先端ナット 磁石 材質 NBR NBR NBR 樹脂 炭素鋼 炭素鋼 ―

ヘッドカバーのポート位置

CJ2B

チューブ内径

ストローク

Z

Z 74 75 チューブ内径 10 16 A 15 15 B 12 18.3 C 14 20 D 4 5 F 8 8 GA 8 8 GB 5 5 H 28 28 MM M4×0.7 M5×0.8 NA 12.5 12.5 NB 9.5 9.5 NDh8 NN M8×1.0 M10×1.0 S 46 47  0 −0.022  0 −0.022 8 10 (mm)

外形寸法図

基本形（

B

）

3

構造図

（分解できません）

CJ2

Series

 0 −0.3  0 −0.3

ヘッドカバーポート位置

軸方向（

R

）の場合

ø D 配管ポートM5×0.8 LT LZ LX LH LB LY 2×øLC 取付穴 カバー面 MM NN F GA ø D LT A X Y NA H S＋ストローク Z＋ストローク 配管ポート2×M5×0.8 GB NB B øC B LX LZ LH LB LY 4×øLC 取付穴 MM H NN F GA A X Y NA S＋ストローク LS＋ストローク Z＋ストローク 配管ポート2×M5×0.8 GB F NN LT X Y NB カバー面

CJ2L

チューブ内径

ストローク ヘッドカバーのポート位置

Z

チューブ内径 10 16 A 15 15 B 12 18.3 C 14 20 D 4 5 F 8 8 GA 8 8 GB 5 5 H 28 28 LB 15 23 LC 4.5 5.5 LH 9 14 LT 1.6 2.3 LX 24 33 LY 16.5 25 LZ 32 42 MM M4×0.7 M5×0.8 NA 12.5 12.5 NB 9.5 9.5 NN M8×1.0 M10×1.0 S 46 47 X 5 6 Y 7 9 Z 74 75 チューブ内径 10 16 A 15 15 D 4 5 F 8 8 GA 8 8 GB 5 5 H 28 28 LB 15 23 LC 4.5 5.5 LH 9 14 LS 60 65 LT 1.6 2.3 LX 24 33 LY 16.5 25 LZ 32 42 MM M4×0.7 M5×0.8 NA 12.5 12.5 NB 9.5 9.5 NN M8×1.0 M10×1.0 X 5 6 S 46 47 Y 7 9 Z 86 90

外形寸法図

CJ2M

チューブ内径

ストローク

Z

両側フート（

M

）

(mm) (mm)

片側フート（

L

）

エアシリンダ／標準形：複動・片ロッド

CJ2

Series

B  0 −0.3 B 0−0.3 ø D

ヘッドカバーポート位置

軸方向（

R

）の場合

øC ø D B  0 −0.3 B 0−0.3 カバー面 FB FY FX FZ _2×øFC 取付穴 MM NN GA A H F FT NA S＋ストローク Z＋ストローク 配管ポート2×M5×0.8 GB NB øC 配管ポートM5×0.8 MM NN GA A H F NA S＋ストローク Z＋ストローク 配管ポート2×M5×0.8 GB NN FT NB F FB FY FX FZ カバー面 2×øFC 取付穴

チューブ内径

ストローク

CJ2F

ヘッドカバーのポート位置

Z

チューブ内径

ストローク

CJ2G

Z

チューブ内径 10 16 A 15 15 B 12 18.3 C 14 20 D 4 5 F 8 8 FB 13 19 FC 4.5 5.5 FT 1.6 2.3 FX 24 33 FY 14 20 FZ 32 42 GA 8 8 GB 5 5 H 28 28 MM M4×0.7 M5×0.8 NN M8×1.0 M10×1.0 NA 12.5 12.5 NB 9.5 9.5 S 46 47 Z 74 75 チューブ内径 10 16 A 15 15 B 12 18.3 C 14 20 D 4 5 F 8 8 FB 13 19 FC 4.5 5.5 FT 1.6 2.3 FX 24 33 FY 14 20 FZ 32 42 GA 8 8 GB 5 5 H 28 28 MM M4×0.7 M5×0.8 NN M8×1.0 M10×1.0 NA 12.5 12.5 NB 9.5 9.5 S 46 47 Z 82 83

ヘッド側フランジ（

G

）

(mm) (mm)

ロッド側フランジ（

F

）

5

外形寸法図

CJ2

Series

CZ  0 −0.3 CZ 0−0.3 CX＋0.2＋0.1 øC B  0 −0.3 B 0−0.3 クレビスピン（øcdd9   ） øCDH9＋0.030 0 øC B B 0−0.3 øC ø D MM A H NA GA ø D ZZ＋ストローク Z＋ストローク S＋ストローク R U GB NB 配管ポート2×M5×0.8 MM NN H A F NA S＋ストローク Z＋ストローク GA 配管ポート2×M5×0.8 NB F GB NN YY

YY部詳細

Y部詳細

ø NDh8 −0.030 −0.060 0 _−0.3 Y ø NDh8

チューブ内径

ストローク

CJ2D

Z

チューブ内径

ストローク

CJ2E

Z

※クレビス用ピンと止め輪が同梱されます。 チューブ内径 10 16 A 15 15 B 12 18.3 C 14 20 CD（cd） 3.3 5 CX 3.2 6.5 CZ 12 18.3 D 4 5 GA 8 8 GB 18 23 H 28 28 MM M4×0.7 M5×0.8 NA 12.5 12.5 NB 22.5 27.5 R 5 8 S 46 47 U 8 10 Z 82 85 ZZ 87 93 (mm) チューブ内径 10 16 A 15 15 B 12 18.3 C 14 20 D 4 5 F 8 8 GA 8 8 GB 5 5 H 28 28 MM M4×0.7 M5×0.8 NA 12.5 12.5 NB 9.5 9.5 NDh8 NN M8×1.0 M10×1.0 10 0 −0.022 S 46 47 Z 82 83 (mm)  0 −0.022 8

両側ボス付（

E

）

2山クレビス（

D

）

外形寸法図

エアシリンダ／標準形：複動・片ロッド

CJ2

Series

TU ＋0.2 0 TX TK TN TV TH 7 TZ TT 12 4×øTC 12 TDH10 TW TY （U） （S＋ストローク）

CJ2

Series

付属金具

（オプション）

寸法

品番 A1 L1 MM NDH10NX I-J010C I-J016C 10 16 8 8 21 25 3.1 6.4 R1 8 12 U1 9 14 M4×0.7 M5×0.8 3.3 5 適用チュ ーブ内径 品番 CD-J010 IY-J015 10 16 適用チュ ーブ内径 品番 Dd9 CD-J010 CD-Z015 10 16 d 3 4.8 L 15.2 22.7 L1 12.2 18.3 m 1.2 1.5 t 0.3 0.7 C形3.2 C形5 適用チュ ーブ内径 使用する止め輪 ＋0.048  0 ＋0.048  0 3.3 5 −0.030 −0.060 −0.030 −0.060 ※ø10用は、クレビス用ピンを流用しています。 ※ナックル用ピンには止め輪が同梱されます。 ※クレビス用ピンには止め輪が同梱されます。 材質:圧延鋼材 材質:ステンレス 材質:ステンレス Dd9 d 3 4.8 L 15.2 16.6 L1 12.2 12.2 m 1.2 1.5 t 0.3 0.7 C形3.2 C形5 使用する 止め輪 3.3 5 −0.030 −0.060 −0.030 −0.060 品番 Y-J010C Y-J016C 10 16 品番 B1 SNJ-010C SNJ-016C 10 16 11 14 C1 12.7 16.2 d M8×1.0 M10×1.0 H1 4 4 適用チュ ーブ内径 材質:圧延鋼材 材質:炭素鋼 適用チューブ 内径 A1 8 11 品番 Y-J010C Y-J016C NDd9 NDH10 L 15.2 16.6 NX 3.2 6.5 R1 8 12 U1 10 10 L1 21 21 MM M4×0.7 M5×0.8 3.3 5 −0.030 −0.060 −0.030 −0.060 3.3 5 ＋0.048  0 ＋0.048  0 品番 B2 NTJ-010C NTJ-015C 10 16 7 8 C2 8.1 9.2 d M4×0.7 M5×0.8 H2 3.2 4 適用チュ ーブ内径 材質:炭素鋼 ※ナックル用ピンと止め輪が同梱されます。 品番 CJ-T010C CJ-T016C 10 16 TC 4.5 5.5 TH 29 35 TK 18 20 TN 3.1 6.4 TT 2 2.3 TU 9 14 TV 40 48 TW 22 28 TX 32 38 TY 12 16 TZ 8 10 適用チューブ 内径 TDH10 3.3 5 ＋0.048  0 ＋0.048  0 品番 平形 CJ-CF010 CJ-CF016 適用チュー ブ内径 丸形 CJ-CR010 CJ-CR016 10 16 A 8 10 D 10 12 L 13 15 R 10 12 N 6 7 W 8 10 MM M4×0.7 M5×0.8 材質:ポリアセタール 平形/

CJ-CF

□□□ 丸形/

CJ-CR

□□□ 12 12

1山ナックルジョイント

2山ナックルジョイント

T金具

ロッド先端キャップ

取付用ナット

ロッド先端ナット

ナックル用ピン

クレビス用ピン

※T金具は、T金具台・1山ナックルジョイント・六角穴付ボルト・バネ座金 で構成されています。 ※（U）、（S＋ストローク）寸法は、P.6、2山クレビスを参照願います。

7

≒Hs 16.5 A 22 （24） B ≒Hs 16.5 A 24.5 （22） B ≒Hs 16.5 A 20 （22） B ≒Hs 16.5 A 22 B ≒Hs 16.5 A B ≒Hs 16.5 A B

CJ2

Series

オートスイッチ取付q

D-A9□型

D-C7□/C80型

D-C73C□/C80C型

D-H7□型

D-H7□W型

D-H7BA型

D-H7NF型

D-H7C型

（ ）内数値はD-A96型の場合を示します。 A, B寸法はオートスイッチ先端部までの寸法です。 （ ）内数値はD-M9□A型の場合を示します。 A, B寸法はオートスイッチ先端部までの寸法です。 A, B寸法はオートスイッチ先端部までの寸法です。 （ ）内数値はD-M9□AV型の場合を示します。 A, B寸法はオートスイッチ先端部までの寸法です。

D-M9□型

D-M9□W型

D-M9□A型

有接点オートスイッチ

〈バンド取付形〉

無接点オートスイッチ

〈バンド取付形〉

オートスイッチ適正取付位置（ストロークエンド検出時）および取付高さ

D-A9□V型

D-M9□V型

D-M9□MV型

D-M9□AV型

オートスイッチ オートスイッチ オートスイッチ オートスイッチ オートスイッチ オートスイッチ

D-A7□/A80型

D-A73C/A80C型

D-A79W型

D-A7□H/A80H型

D-F7□/J79型

D-F7□W/J79W型

D-F79F/F7BA型

D-A9□型

D-A9□V型

D-M9□V型

D-M9□WV型

D-M9□AV型

D-M9□型

D-M9□W型

D-M9□A型

D-F7□V/F7□WV型

D-F7BAV型

D-J79C型

〈レール取付形〉

〈レール取付形〉

（ ）内数値は、D-A96型の場合を示します。 （ ）内数値は、D-M9□A型の場合を示します。 （ ）内数値は、D-M9□AV型の場合を示します。

オートスイッチ適正取付位置（ストロークエンド検出時）および取付高さ

CJ2

Series

オートスイッチ取付w

12.5 12.5 ≒ Hs 23.5 A B オートスイッチ ≒ Hs 12.5 12.5 A 26 B オートスイッチ （23.5） 14.5 14.5 ≒ Hs 21.5 （23.5） A B オートスイッチ オートスイッチ オートスイッチ _{オートスイッチ} オートスイッチ ≒ Hs 12.5 12.5 23.5 （25.5） A B オートスイッチ ≒ Hs A B ≒ Hs A B ≒ Hs A B B A ≒ Hs

9

オートスイッチ適正取付位置

オートスイッチ 型式 チューブ内径 10 16 A 2.5 3 B 2.5 3 A 1.5 2 B 1.5 2 D-C7 D-C80 D-C73C D-C80C A （1）2 （1.5）2.5 B （1）2 （1.5）2.5 D-M9 D-M9V D-M9W D-M9WV D-M9A D-M9AV A （5）6 （5.5）6.5 B （5）6 （5.5）6.5 バンド取付 D-A9 D-A9V D-H7 D-H7C D-H7NF D-H7W D-H7BA （mm） オートスイッチ 型式 チューブ内径 10 16 A 3 3.5 B 3 3.5 A 3.5 4 B 3.5 4 A 0.5 1 B 0.5 1 D-A7H/A80H D-A73C/A80C D-F7/J79 D-F7W/J79W D-F7V/F7WV D-F79F D-J79C D-F7BA D-F7BAV D-A79W ※実際の設定においては、オートスイッチの作動状態を確認のうえ、調整願います。 D-A7 D-A80 A 8.5 9 B 8.5 9 D-F7NT A 4.5 5 B 4.5 5 D-A9 D-A9V A 0.5 1 B 0.5 1 D-M9 D-M9V D-M9W D-M9WV D-M9A D-M9AV （mm） レール取付 バンド取付

オートスイッチ取付高さ

オートスイッチ 型式 チューブ内径 10 16 Hs 17 20.5 Hs 19.5 23 Hs 20 23.5 Hs 16.5 19.5 D-C73C D-C80C D-H7C D-A7D-A80 Hs 17 20.5 D-M9 D-M9W D-M9A D-A9 D-C7/C80 D-H7/H7W D-H7NF D-H7BA Hs 18 21 D-M9V D-M9WV D-M9AV D-A9V （mm） レール取付 オートスイッチ 型式 チューブ内径 10 16 Hs 17.5 20.5 Hs 23.5 26.5 Hs 20 23 Hs 23 26 D-A73C D-A80C D-F7V D-F7WV D-F7BAV D-J79C Hs 19 22 D-A79W Hs 17.5 21 D-M9 D-M9V D-M9W D-M9WV D-M9A D-M9AV D-A9 D-A9V D-A7H/A80H D-F7/J79 D-F7W/J79W D-F7BA/F79F D-F7NT （mm）

オートスイッチ適正取付位置（ストロークエンド検出時）および取付高さ

※（ ）内数値は、オートスイッチ取付金具端面基準とした場合となります。

オートスイッチ取付

CJ2

Series

オートスイッチ 取付方法 オートスイッチ型式 1ヶ付 2ヶ付 異面取付 nヶ付（n：オートスイッチ数） オートスイッチ取付数 同一面 同一面 バンド取付 レール取付 （mm） 異面取付 15＋35 （n=2, 4, 6…） （n-2） 2 15＋35 （n=2, 4, 6…） （n-2） 2 15＋35 （n=2, 4, 6…） （n-2） 2 10＋35 （n=2, 4, 6…） （n-2） 2 15＋40 （n=2, 4, 6…） （n-2） 2 15＋45 （n=2, 4, 6…） （n-2） 2 15＋50 （n=2, 4, 6…） （n-2） 2 D-H7/H7W D-H7BA D-H7NF D-C7 D-C80 D-C73C D-C80C D-H7C D-M9V D-A9V D-M9 D-A9 D-M9WV D-M9AV D-M9W D-M9A D-A7/A80 D-A7H/A80H D-A73C/A80C D-M9 D-M9W D-M9A D-A9 D-M9V D-M9WV D-M9AV D-A9V D-A7H D-A80H D-A79W D-F7 D-J79 D-F7V D-J79C D-F7W/J79W D-F7BA/F79F/F7NT D-F7WV D-F7BAV 10＋15（n-2） （n=4, 6…） 45＋15（n-2） （n=2, 3, 4, 5…） 50＋20（n-2） （n=2, 3, 4, 5…） 60＋22.5（n-2） （n=2, 3, 4, 5…） 50＋27.5（n-2） （n=2, 3, 4, 5…） 35＋25（n-2） （n=2, 3, 4, 5…） 35＋25（n-2） （n=2, 3, 4, 5…） 35＋25（n-2） （n=2, 3, 4, 5…） 10＋10（n-2） （n＝4, 6…） 10＋15（n-2） （n＝4, 6…） 15＋15（n-2） （n＝4, 6…） 15＋15（n-2） （n＝4, 6…） 20＋15（n-2） （n＝4, 6…） 20＋15（n-2） （n＝4, 6…） 15＋15（n-2） （n=4, 6…） 15＋10（n-2） （n=4, 6…） 15＋15（n-2） （n=4, 6…） 10＋10（n-2） （n=4, 6…） 15＋20（n-2） （n=4, 6…） 10＋15（n-2） （n=4, 6…） 10 10 10 10 5 5 10 5 5 10 10 15 15 5 5 10 5 5 10 10 注1） 注1） 注1） 15 15 15 15 15 15 10 ― ― ― ― ― ― ― ― ― ― ― ― ― 注1） 45 50 60 65 5 35 35 35 10 10 15 15 20 10 10 15 5 5 15 15 ― ― ― ― ― ― ― ― ― ― ― ― ― D-M9□/M9□W/M9□A D-A90/A93 オートスイッチ型式 オートスイッチ2ヶ付 異面取付注1） 20ストローク未満注2） ― 同一面注1） 55ストローク未満注2） 50ストローク未満注2） オートスイッチ本体とリード線が干渉しない方向（シリンダ チューブ円周方向の外側）に、ずらした状態の取付けとなります。 スイッチホルダの端面から内側へ、5.5mm移動した位置が、適 正取付位置となります。 図中のA, Bは、P.10の表（バンド取付）の値を示します。 注2）注1）オートスイッチ取付方法以外の場合のオートスイッチ取付可能最小ストロークです。 注1）オートスイッチ取付方法 B A

オートスイッチ取付可能最小ストローク

オートスイッチ D-M9□（V） D-M9□W（V） D-M9□A（V）

CJ2

Series

オートスイッチ取付e

11

［ステンレス製取付ビスセット］

下記のステンレス製取付ビスセットをご用意しておりますので、使用環境に応じてご使用くださ い。（オートスイッチ取付金具は、含みませんので別途手配ください。）

   BBA4：D-C7, C8, H7型用

注5）BBA4の詳細内容は、Best Pneumatics No.w P.1358をご参照ください。

D-H7BA型オートスイッチは、シリンダ取付出荷時には、上記のステンレス製ビスを使用します。 また、オートスイッチ単体出荷時には、BBA4が添付されます。

CJ5用オートスイッチ取付金具／部品品番

オートスイッチ取付金具品番 備考 チューブ内径（mm） 10 16 BJ2-010S BJ2-016S ステンレス製取付ビス ［参考］ステンレスシリンダCJ5用として、ステンレス製ビスを使用したオートスイッチ取付金具があります。 注1）オートスイッチ取付バンド（BJ2-□□□）および、ホルダセット （BJ5-1／スイッチブラケット：透明）とのセット品番となっております。 スイッチブラケット（ナイロン製）は、アルコール、クロロホルム、メチルアミン、塩酸、 硫酸の飛散する環境下では、機能的に影響を受けますので、使用できません。 その他の薬品につきましては、当社へご確認ください。 注2）オートスイッチ取付バンド（BJ2-□□□S）および、ホルダセット （BJ4-1／スイッチブラケット：白）とのセット品番となっております。 D-M9□A（V）型オートスイッチの場合は、インジケータランプの上に、スイッチブラケッ トを設置しないでください。 注3）シリンダ出荷時、オートスイッチ取付金具および、オートスイッチは同梱出荷となります。 注4）D-M9□A（V）をご使用の場合は、ステンレス製取付ビスを使用した、BQ2-012Sを手配し てください。 BJ2-010 注3）, 注4） BQ2-012, BQ2-012S BQ2-012, BQ2-012S注3）, 注4） BJ2-016 オートスイッチ 取付方法 チューブ内径（mm） 10 16 オートスイッチ 型式 バンド 取付 注1） BJ6-010 BJ6-016注1） 注2） BJ6-010S BJ6-016S注2） レール 取付 D-M9 D-M9V D-M9W D-M9WV D-A9 D-A9V D-M9A D-M9AV D-C7/C80 D-C73C/C80C D-H7/H7W D-H7BA/H7NF D-M9 D-M9V D-M9W D-M9WV D-M9A 注4） D-M9AV 注4） D-A9 D-A9V BQ2-012 BQ2-012S スイッチホルダ （亜鉛ダイカスト） d スイッチブラケット （樹脂） c

オートスイッチ取付金具／部品品番

オートスイッチ取付バンド a オートスイッチ取付ビス b オートスイッチ型式 チューブ内径_{10 16} 6 7 4 8 3 6 8 11 7 7 4 9 3.5 6.5 9 13 D-A9 D-C7/C80/C73C/C80C D-H7/H7W D-H7BA/H7NF D-H7C D-A9/A9V D-M9/M9V D-M9W/M9WV D-M9A/M9AV D-A7/A80/A7H/A80H D-A73C/A80C D-F7/J79/F7W/J79W D-F7V/F7WV/F79F D-J79C/F7BA/F7BAV D-F7NT D-A79W （mm） バンド取付 レール取付 5 5 D-M9/M9V D-M9W/M9WV D-M9A/M9AV

動作範囲

※応差を含めた目安であり、保証するものではあり ません。（ばらつき±30％程度） 周囲の環境により大きく変化する場合があります。 2.5 3 qBJ2-□□□は図のa, bのセットと  なります。 wBJ□-1は図のc, dのセットとなり  ます。 BJ4-1（スイッチブラケット：白） BJ5-1（スイッチブラケット：透明）

オートスイッチ取付

CJ2

Series

CJ2

Series

オートスイッチ取付r

※無接点オートスイッチには、プリワイヤコネクタ付もあります。詳細は、Best Pneumatics No.w P.1328、1329をご参照ください。

※ノーマルクローズ（NC=b接点）無接点オートスイッチ（D-F9G, F9H型）もありますので、詳細は、Best Pneumatics No.w P.1290をご参照くだ さい。

型式表示方法の適用オートスイッチ以外にも下記オートスイッチの取付けが可能です。

詳細仕様につきましてはBest Pneumatics No.w P.1263∼1371をご参照ください。

オートスイッチ種類 取付方式 品番 リード線取出し_{（取出方向）} 特長 D-H7A1, H7A2, H7B D-H7NW, H7PW, H7BW D-F79, F7P, J79 D-F79W, F7PW, J79W D-F7NV, F7PV, F7BV D-F7NWV, F7BWV D-C73, C76 D-C80 D-A73H, A76H D-A80H D-A73 D-A80 ― 診断表示（2色表示） ― 診断表示（2色表示） ― 診断表示（2色表示） ― 表示灯なし ― 表示灯なし ― 表示灯なし グロメット（横） グロメット（縦） 無接点 バンド取付 レール取付 グロメット（横） グロメット（縦） 有接点 バンド取付 レール取付

13

AND（直列）、OR（並列）接続例

シンク入力仕様の場合

ソース入力仕様の場合

ご使用になる前に

オートスイッチ／結線方法、接続例

ON時の負荷電圧＝電源電圧−残留電圧×2個 ＝24V−4V×2個 ＝16V 例：電源電圧DC24V   オートスイッチ内部降下電圧4V OFF時の負荷電圧＝漏れ電流×2個×負荷インピーダンス ＝1mA×2個×3kΩ ＝6V 例：負荷インピーダンス3kΩ   オートスイッチ漏れ電流1mA （無接点） （有接点） オ ー ト ス イ ッ チ2個 を AND接続した場合ON時 の負荷電圧が低下し負荷 の作動不良を生じる場合 があります。 また、表示灯はオートス イ ッ チ2個 がON状 態 と なったとき点灯します。 オートスイッチ2個を OR接続した場合OFF 時の負荷電圧が大きく なり作動不良を生じる 場合があります。 漏れ電流がないため、 OFF時の負荷電圧が大 きくなることはありま せんが、ON状態のオー トスイッチ個数により、 オートスイッチに流れ る電流値が分散、減少 するため、表示灯が暗 くなり、点灯しない場 合もあります。 PLCの入力仕様により接続方法が異なりますので、PLCの入力仕様に応じて接続してください。 リレー リレー 入力 COM COM 入力 COM 入力 COM 入力

2線式のOR接続

2線式のAND接続

3線式PNP出力のOR接続

（オートスイッチのみで行う場合） （リレーを使用する場合）

3線式PNP出力のAND接続

3線式NPN出力のOR接続

（オートスイッチのみで行う場合） （リレーを使用する場合）

3線式NPN出力のAND接続

（PLC内部回路） （PLC内部回路） （PLC内部回路） （PLC内部回路）

2線式

3線式PNP

2線式

3線式NPN

負荷 負荷 負荷 負荷 負荷 負荷 負荷 負荷 青 黒 茶 オートスイッチ2 青 黒 茶 オートスイッチ1 青 黒 茶 オートスイッチ2 青 黒 茶 オートスイッチ1 青 黒 茶 オートスイッチ2 青 黒 茶 オートスイッチ1 青 黒 茶 オートスイッチ2 青 黒 茶 オートスイッチ1 青 茶 オートスイッチ2 青 茶 オートスイッチ1 青 黒 茶 オートスイッチ2 青 黒 茶 オートスイッチ1 青 茶 オートスイッチ2 青 茶 オートスイッチ1 青 黒 茶 オートスイッチ2 青 黒 茶 オートスイッチ1 青 茶 青 茶 青 黒 茶 青 黒 茶 オートスイッチ オートスイッチ オートスイッチ オートスイッチ

取付上のご注意

警告

q

所定のシリンダ速度・および運動エネルギー以内でご

使用ください。

シリンダ、パッキンの破損につながります。

w

ピストンロッドに過大な横荷重が掛からないよう、ご

使用ください。

簡易的な確認方法 装置取付後の最低作動圧力値（MPa）＝シリンダ最低作動圧力 値（MPa）＋｛負荷質量（kg）×ガイド摩擦係数／シリンダ断面 積（mm2_）｝ 上記値以内で円滑な作動が認められた場合、シリンダに掛か る負荷は推力のみの抵抗であり、横荷重が掛かってないと判 断できます。

CJ2

Series

／製品個別注意事項

ご使用の前に必ずお読みください。安全上のご注意につきましては裏表紙、アクチュエータ／共通注意事項、オートス

イッチ／共通注意事項につきましては「SMC製品取扱い注意事項」

（M-03-3）および「取扱説明書」をご確認ください。

取扱説明書は当社ホームページからもダウンロードできます。http://www.smcworld.com

注意

q

取付けの際には、ロッドカバーを固定し取付ナットに

適切な締付力を与えるか、または、ロッドカバー本体

に適切な締付力を与えて締結するようにしてください。

ヘッドカバーを固定したり、ヘッドカバー本体で締付けると カバーが回転し、ずれを生じることがあります。

w

取付ねじ部適正締付トルクは下記の範囲内にて行って

ください。

ø10:5.9∼6.4N・m、ø16:10.8∼11.8N・m

e

ナックル用ピン、クレビス用ピン止め輪の取付け取外

しは適正なプライヤ（C形止め輪取付工具）にて行ってく

ださい。

特に、ø10用については超極細用プライヤを使用して

ください。

r

オートスイッチ取付レール形の場合、取付けられてい

るレールは取外さないでください。取付ねじがシリン

ダ内に貫通していますのでエア漏れの原因となります。

t

軸方向フート形取付でストロークが100mmを超える

場合には当社へご確認ください。

15
