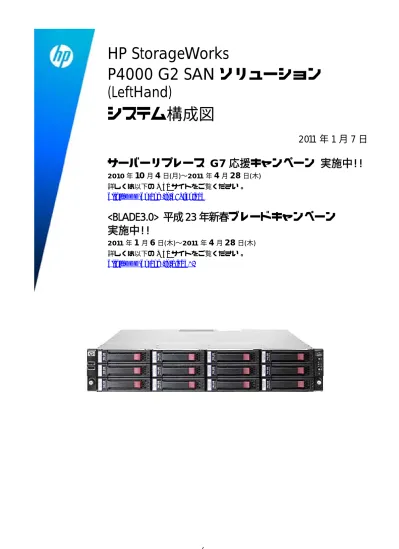

HP StorageWorks P4000 G2 SAN Solutions (LeftHand ) システム構成図

HP StorageWorks

P4000 G2 SAN

ソリューション

(LeftHand)

システム構成図

2011 年 1 月 7 日

サーバーリプレース

G7 応援キャンペーン 実施中!!

2010 年

10

月

4

日(月)∼

2011 年

4

月

28

日(木)

詳しくは以下の

Web サイトをご覧ください。

http://www.hp.com/jp/g7_replace

<

BLADE3.0> 平成 23 年新春ブレードキャンペーン

実施中!!

2011 年

1

月

6

日(木)∼

2011 年

4

月

28

日(木)

詳しくは以下の

Web サイトをご覧ください。

http://www.hp.com/jp/blade23

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[製品概要]

HP StorageWorks P4000 G2 SAN ソリューション (LeftHand) は、レプリケーション機能や先進のストレージ管理機能を

持ったスケーラブルな“ストレージ クラスター”型 iSCSI ストレージ ソリューションです。

P4000 G2 SAN ソリューションは、クラスター アーキテクチャーを採用し、各ノードをストレージ クラスターとして統合、

ひとつのストレージ

システムとして稼働します。ノードをクラスターに追加することで、I/O が分散されるため、ボトル

ネックを解消し、パフォーマンス、容量、冗長性が向上します。ノード追加は、オンラインで可能なため、必要最小限の

構成で導入しても、拡張は容易に行えます。

また、非同期/同期レプリケーション、シン プロビジョニング、統合管理機能といった機能も標準装備しており、シンプルで、

高機能、拡張性、可用性を兼ね備えた、コスト効率の高いストレージ

プラットフォームです。

HP StorageWorks P4000 G2 SAN ソリューション (LeftHand) の特長

HP StorageWorks P4000 G2 SAN ソリューション(LeftHand) は、P4300 G2 / P4500 G2 または

HP BladeSystem と Virtual SAN Appliance (VSA) Software による構成が可能です。

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

＊詳細は下記Web サイトの HP StorageWorks P4000 SAN Solutions Compatibility Matrix を参照してください。 http://h20195.www2.hp.com/v2/GetPDF.aspx/4AA2-5654ENW.pdf

サポート サーバー HP ProLiant サーバー (ML/DL シリーズ、c-Class BladeSystem)、他社製 x86 サーバー

ホスト サーバーのサポート OS

Microsoft Windows Server 2003 R2/SP2 Web/ Standard/ Enterprise/ Datacenter Edition (x86/x64)

Microsoft Windows Server 2008 R1/R2 Web/ Foundation/ Standard/ Enterprise/ Datacenter/ Server Core/ Hyper-V (x86/x64) Microsoft Windows Storage Server 2008

Novell NetWare 6.5

SUSE Linux Enterprise Server 9、10、10.1、10.2、11(x86/x64) Red Hat Enterprise Linux AS 4.6、4.7、4.8

Red Hat Enterprise Linux 5.0、5.1、5.2、5.3、5.4 Fedora Core 6、8、9、10、11

Solaris 10 (SPARC/x86)

HP-UX 11i v1 (PA-RISC 11.11)、v2 (IA64/PA-RISC 11.23)、v3 (IA64/PA-RISC 11.31) IBM AIX 5L Version 5.3 ML2、6.1

VMware ESX 3.0.2、ESX/ESXi 3.5、4.0、VMware Site Recovery Manager Citrix XenServer 5.0、5.5

Apple OS X Leopard 10.5.4、10.5.5、10.5.6、10.5.7

インターコネクト 1GbE、または 10GbE 対応スイッチ×2 (P4300 G2 /P4500 G2 では 10GbE はノード側もオプションにてアップグレードが 必要) ※IP SAN は専用のネットワークにすることを推奨します。

各OS に標準のソフトウェア イニシエーターをサポート(ソフトウェア イニシエーターの使用を推奨します) Windows Server 2003 Microsoft iSCSI Initiator

Windows Server 2008 Windows Storage Server 2008

Microsoft Windows Server 2008 Embedded iSCSI Initiator および QLogic QLE4060C/QLE4062C/QMH4062 Hardware Initiator NetWare 6.5 NetWare iSCSI Initiator

SUSE Linux Enterprise Server 9 SUSE Native linux-iscsi、open-iscsi SUSE Linux Enterprise Server 10、11 SUSE Native open-iscsi

Red Hat Enterprise Linux 4 Linux-iscsi Red Hat Enterprise Linux 5 iscsi-initistor-utils Fedora Core 6/8/9/10 iscsi-initistor-utils Solaris 10 Solaris iSCSI Initiator HP-UX 11i v1/v2/v3 HP-UX iSCSI Initiator IBM AIX 5 AIX iSCSI Initiator

VMware ESX 3/3.5/4.0 VMware iSCSI initiator および VMware 認定 Hardware Initiator Citrix XenServer 5.0/5.5 open-iscsi

iSCSI イニシエーター

Apple OS X 10.5 globalSAN iSCSI Initiator

CMC(集中管理コンソール) サポート OS

Microsoft Windows XP、Microsoft Windows Vista、Microsoft Windows 7 Microsoft Windows Server 2003、Microsoft Windows Server 2008 R1/R2 SUSE Linux Enterprise Server 10、11

Red Hat Enterprise Linux 4、5 Fedora Core 8、9、10、11

HP-UX 11i v1 (PA-RISC 11.11)、v2 (PA-RISC 11.23)、v3 (IA64/PA-RISC 11.31)

[サポート環境]

HP StorageWorks P4000 G2 SAN ソリューション (LeftHand) 構成例

ボリューム

Fi

le

Central

Management

Console

(LeftHand)

iSCSI Initiaator

iSCSI Target

SQL

Exchange

File

クライアント

ネットワーク

(クライアント用)

アプリケーション サーバー

HP StorageWorks P4000 G2 SAN

(LeftHand)

P4300 G2 / P4500 G2 またはHP BladeSystem Ex ch ang e

データ

SQ

L

データ

LeftHand ノード

ネットワーク

(IP Data用、

1G または 10GBit)

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

2 ノード構成クラスター管理の注意点

HP StorageWorks P4000 G2 SAN ソリューション (LeftHand)は、3 ノード以上の構成を推奨します。 HP StorageWorks P4000 G2 SAN ソリューションは、 2 ノードからクラスター構成が可能ですが、2 ノード 構成においてのみ1 ノード障害時にボリューム提供を 自動継続させるには、ボリュームをネットワーク 必要に応じて、 ノード追加により、 容量拡張が可能。 ノードの追加は オンラインで可能な ためシステム停止が 発生しません。 階層化と オンライン マイグレーション SAS ストレージと MDL SAS ストレー ジをラインナップ。同じクラスター メンバーにSAS と MDL SAS は混在 できませんが、階層化することに より、データに応じたストレージ タイプが選択できます。 オンラインでボリュームの マイグレーションも可能です。 Failover Manager

■ストレージ クラスタリングによる

メリット

ストレージ クラスタリング ・コンポーネントを多重化 ・データをブロック単位に分割し、 すべてのノードに分散格納 ・必要に応じた拡張 ・1 クラスターで最大 16 ノードをサポート (CMS の管理グループは 32 ノードまで) ビジネスに応じた拡張 ・スケールアウト ストレージ ・システム停止を伴わない拡張 ・負荷分散 ストレージ階層化 ・データに応じたストレージを選択可能 ・オンライン ボリューム マイグレーション 全てをシンプルに集中管理 (CMC) ・サーバーへのボリュームの割り当てが 1 ステップ ・パフォーマンス管理機能も統合

■P4000 G2 SAN ソリューションにおける

ノード数の考え方

1 ノード構成 ・ノード レベルの冗長性なし ・ユニット内のH/W RAID のみのデータ保護 【将来の拡張を見越した一時的な構成】 2 ノード構成 ・ノード障害でサービス停止 (手動再開可能、回避策は下記注意点参照) ・ノード レベルの冗長性はあり 【コスト重視】 3 ノード以上の構成 ・ノード障害でも、サービス停止なし 【推奨構成】

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

■ネットワーク RAID のメリット

筐体障害にも対応可能 ハイ アベイラビリティ ・アレイの障害でもデータにアクセス ・ディスク2 重故障、コントローラー、アレイ障害にも対応可能 ・クラスター内でデータをブロック単位で同期複製 ・データアクセスのを継続 ・ボリューム単位で設定可能 ・データの “高可用性” を実現 ・設定/構成はオンラインのまま SAN/iQ 8.5 以降で選択可能なネットワーク RAID

- ネットワーク RAID-0 (None、RAID なし) ※左記の表記はSAN/iQ 8.5 のものです。

- ネットワーク RAID-10 (2-Way Mirror) ネットワークRAID-5 / 6 は SAN/iQ 8.5 からの機能です。

- ネットワーク RAID-10+1 (3-Way Mirror) - ネットワーク RAID-10+2 (4-Way Mirror)

- ネットワーク RAID-5 (Single Parity Base Network Raid)

- ネットワーク RAID-6 (Dual Parity Base Network Raid)

＊ネットワークRAID は 2-way 以上を指定してください。

■SAN/iQ 8.5 からのパリティ ベース ネットワーク RAID (PBNR)

2 つの新しいネットワーク RAID レベル 構成ノード数要件 SAN/iQ 8.5 SAN/iQ 9.0

- ネットワーク RAID-5 (シングル パリティ) - ネットワークRAID-5 4 ノード以上 3 ノード以上 - ネットワーク RAID-6 (デュアル パリティ) - ネットワーク RAID-6 6 ノード以上 5 ノード以上 ・高可用性と共に、高い容量効率を提供 ・大部分が読み込みかつシーケンシャルなアプリケーションでの利用を推奨 (アーカイブやリモート コピー先のボリュームなど) ネットワークRAID 6 の例 ネットワークRAID 5 の例 ボリューム1 列に パリティが1 つ ネットワークRAID 2-Way の例 ネットワークRAID 2-Way ではボリューム内の データを二重に書き込みを 行うため、ノードがダウン してもボリュームへの データアクセスに影響が ありません。 コントローラーや ディスクの多重障害 によるノード障害 ボリューム1 列に パリティが2 つ

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

■シン プロビジョニングのメリット

コスト削減に貢献 ・ストレージの利用率を向上 ・物理容量より大きな論理ディスクサイズを サーバーに提供 ・事前に確保する必要なし ・SmartClone、スナップショット、 リモート コピーでも使用 スモール スタートが可能 ・足りないストレージを的確に拡張できる シンプルな管理 ・ボリューム単位で設定(Enable/Disable)

■Snapshot のメリット

バックアップとリカバリの効率化 ・ある時点 (Point-in-time) のボリュームを保存 ・スケジュール、手動、スクリプト化 機能的 ・ボリュームのロールバック ・データのリカバリ ・バックアップとの連携 (Microsoft VSS) スペース効率 ・変更分を記録 ・シン プロビジョンで提供のため、事前に領域を確保 する必要なし 100GB 使用 未使用だが 他では 使えない領域 予約された容量 200 GB 使用済み 100 GB ムダ 100 GB 200GB (サーバーに見せる容量) ■従来のストレージ割り当て方法 (フル プロビジョン) 実データが 増えてきたら、 追加すれば よい 200GB (サーバーに見せる容量) サーバーに 提供する容量 100 GB 使用済み 100 GB ムダ 0 GB ■一般的なシン プロビジョン 50GB 使用 50GB 使用 P4000 シン プロビジョニング では 書き込み時に必要な分だけ 割り当てられる ある時点のボリュームの 状態を保存

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

HP LeftHand P4000

Replication for Remote Office ソフトウェア

リモート サイトに LeftHand SAN のハードウェアを置くことなく、 リモート コピーを行うソフトウェアです。

(リモート サイトには VMware ESX が動作する環境が必要)

リモート サイトに LeftHand SAN ハードウェアは不要、コスト効果の高い リモート環境向けのディザスタ リカバリ ソフトウェアです。

・リモート サイトの VMware ESX 上に、VSA ソフトウェア(クラスター機能無し) に よるLeftHand 仮想マシンを設けリプリケーションを実現

・P4500 G2 SAN ベース モデル(AX696A、AX697A) に 10 サイト分の使用権が付属 ・VMware 社の Site Recovery Manager 認定済み

■リモート コピーのメリット

非同期レプリケーション ・ボリューム単位で設定 ・スケジュール または 手動 ・リモート側のボリュームはシン プロビジョンで提供 (事前に物理的にボリュームを準備する必要なし) ・変更分も含めたフェールバック シンプルな管理 ・CMC で一括管理 ・帯域管理 ・フェールオーバー/フェールバックをウィザード設定

■Centralized Management Console (CMC) の機能

(SAN/iQ 8.5 の追加機能)

P4000 の構成を常にチェックし、 ベスト プラクティス構成と比較 ・警告表示を出し、ベスト プラクティスを提示 Configuration Summary (構成の概要)ページに追加 ・管理グループやクラスターのサイズ、ボリュームや スナップショットのサイズ、iSCSI セッション数などを チェック 警告となるルールの一例 ・1 ノードでクラスターを構成した場合 ・ネットワークRAID-0 のボリュームを保持している場合 ・適切なManager 数を満たしていない場合 ・ボンディングが行われていない場合 ・1 クラスターのノード数が 16 を超えた場合 ・管理グループのノード数が32 を超えた場合

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[SAN/iQ 9.0 の機能強化ポイント]

主なトピック

–日本語ローカライズ化対応

CMC(ヘルプを含む)や各セットアップ画面が日本語表示に対応しました。また、中国語、韓国語にも対応。 – HP SIM 6.2 および Insight Remote Support の対応

SIM に連携し、HP 通報サービスが利用可能になりました。 − MPIO Improvements

MPIO は P4000 側の機能を利用していましたが、Windows Native 対応により Windows 側の利用も可能になりました。 ラウンド ロビン・フェイルオーバーのみ、MS DSM のサポート

− Improved iSCSI Session and PGR scalability iSCSI セッション管理の改善

ボリュームあたりのiSCSI セッション数の上限が 256 となり、大規模な Hyper-V クラスターにも対応

– VMware VAAI vStorage オフロード

VMware vSphere 4.1 のストレージ機構 VAAI をサポート

VM 側から指示してストレージ間でボリューム上のデータ コピーを行わせる。 – ネットワーク RAID 5, 6 の強化

最小構成要件やスナップショットの扱いが変わりました。

ネットワーク RAID 5 最小 4 台構成(SAN/iQ 8.5) から 3 台構成(SAN/iQ 9.0) に変更 ネットワーク RAID 6 最小 6 台構成(SAN/iQ 8.5) から 4 台構成(SAN/iQ 9.0) に変更 – ネットワーク要件の変更 オンライン自動アップグレードほか機能強化により変更されました。 CMC のインターネット接続要件や SMTP と NTP Server の構成も必須要件になりました。(未構成ではアラートが発生) – オンライン自動アップグレード CMC を通じて必要モジュールをダウンロードします。(CMC のインターネット接続が必要、Proxy 経由接続は非サポート) (インターネット未接続の場合、代替 CMC PC によるインターネット接続でアップグレード モジュール入手後、にアップグレード モ ジュールのコピーの方法もあります。) – グローバル コンフィグレーション 管理グループ毎の一括設定となり、初期設定が容易になりました。 電子メールやSNMP の設定が、各ノード単位から管理グループ毎の設定となりました。これに伴い、電子メール通知が必須設定となり ましたので、ご注意ください。クラスター作成の初期ウィザードでは、電子メール設定を行わないと設定を継続できません。 – ホスト サーバーのクラスター管理 一括で同じ構成を行う事によりトラブルを削減 – リモート コピーのバンド幅 ソースとターゲットで設定可能な内容が変わりました。 – アラームとイベントの強化 管理グループごとにアラート設定、フィルタ可能なイベントログ ビューアあり (障害アラートの数が今まで全て上がってきていたが、それの数を減らせる) その他のトピック – マルチサイト クラスターのサイト間ロード バランス – 異なるバージョン間のリモート コピー – CMC の強化 – ベスト プラクティス アナライザー – CLI の改善 – アプリケーション管理スナップショットで、Microsoft Windows CSV 対応 その他の機能の詳細は、以下のWeb サイトのリリースノートおよび関連ドキュメントを参照してください。 http://www.hp.com/go/P4000Downloads

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[HP StorageWorks P4300 G2 Starter SAN ベースモデル ハードウェア仕様]

HP StorageWorks P4000 G2 SAN ソリューション

(P4300 G2 モデル)

製品形態 HP StorageWorks P4300 G2 SAN ベース HP StorageWorks P4300 G2 SAN 拡張ノード モデル名 HP StorageWorks P4300 G2

7.2TB SAS Starter SAN ベースモデル

HP StorageWorks P4300 G2 3.6TB SAS Storage System シングルノード*5

製品番号 BK716A BK718A

フォームファクター

(システムあたり) 4U (2U×2 ノード) 2U (2U×1 ノード)

ハードディスク ドライブ

(システムあたり)*1 7.2TB (450GB SAS×8 台×2 ノード) 3.6TB (450GB SAS×8 台)

ハードウェアRAID レベル RAID 5 (標準)、RAID 6、RAID 10、 Smart アレイ P410/512 BBWC コントローラー搭載 メモリ (システムあたり) 8GB (ノードあたり 4GB) 4GB オプティカル ドライブ 薄型DVD-ROM ドライブ (各ノードの前面に標準搭載) ネットワーク アダプター NC362i デュアルポート Gigabit ネットワーク アダプター(オンボード) 外部インターフェース (ノードあたり)*2 _{iLO2 リモート管理用 RJ-45×1、USB 2.0×4 (前面 2、背面 2)} シリアル、キーボード、マウス、モニター、RJ-45×2、 電源*3 _{100-120V (50/60Hz) / 200-240V (50/60Hz)} 消費電力(115V / 220V) 524W / 516W 262W / 258W

入力電流(115V / 220V) 4.64A / 2.50A 2.32A / 1.25A

省エネ法に基づく

エネルギー消費効率*4 i 区分 0.071 i 区分 0.071

サイズ (W×D×H) 448×717.1×175.2 mm 448×717.1×87.6 mm

重量 36.46kg 17.23kg

付属品 _{iLO Advanced Pack ライセンス証書(適用済)、Smart Array Advanced Pack ライセンス証書(適用済)} HP StorageWorks P4300 G2 シリーズ ソフトウェア メディア キット、

HP StorageWorks P4000 G2 SAN ソリューション

(P4300 G2 モデル)

製品形態 HP StorageWorks P4300 G2 SAN ベース HP StorageWorks P4300 G2 SAN 拡張ノード モデル名 HP StorageWorks P4300 G2

16TB MDL SAS Starter SAN ベースモデル

HP StorageWorks P4300 G2 8TB MDL SAS Storage System シングルノード*5

製品番号 BK715A BK719A

フォームファクター

(システムあたり) 4U (2U×2 ノード) 2U (2U×1 ノード)

ハードディスクドライブ

(システムあたり)*1 16TB (1TB MDL SAS×8 台×2 ノード) 8TB (1TB MDL SAS×8 台)

ハードウェアRAID レベル RAID 5 (標準)、RAID 6、RAID 10、 Smart アレイ P410/512 BBWC コントローラー搭載 メモリ (システムあたり) 8GB (ノードあたり 4GB) 4GB オプティカル ドライブ 薄型DVD-ROM ドライブ (各ノードの前面に標準搭載) ネットワーク アダプター NC362i デュアルポート Gigabit ネットワーク アダプター(オンボード) 外部インターフェース (ノードあたり)*2 _{iLO2 リモート管理用 RJ-45×1、USB 2.0×4 (前面 2、背面 2)} シリアル、キーボード、マウス、モニター、RJ-45×2、 電源*3 _{100-120V (50/60Hz) / 200-240V (50/60Hz)} 消費電力(115V / 220V) 416W / 408W 208W / 204W

入力電流(115V / 220V) 3.72A / 2.02A 1.86A / 1.01A

省エネ法に基づく

エネルギー消費効率*4 i 区分 0.025 i 区分 0.025

サイズ (W×D×H) 448×717.1×175.2 mm 448×717.1×87.6 mm

重量 36.46kg 17.23kg

付属品 HP StorageWorks P4300 G2 シリーズ ソフトウェア メディア キット、

iLO Advanced Pack ライセンス証書(適用済)、Smart Array Advanced Pack ライセンス証書(適用済) ＊1：搭載される物理容量。ノード内の RAID レベル、ネットワーク RAID レベル設定により実効容量は異なります。 ＊2：システム初期設定時のみ、各ノードごとにローカル コンソール(USB キーボード、USB マウス、モニター)接続が必要です。 ＊3：全モデルで各ノードごとに、リダンダント パワーサプライ標準搭載(電源×2 個)、NEMA 5-15P プラグ 100V 電源コード(3.6m)×2 本、 200V PDU/UPS 接続用 IEC C13-C14 電源ケーブル(2m)×2 本 標準添付。 ＊4：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ＊5：シングルノード モデルは、1 ノードでストレージ クラスターは構成できません。拡張用ノードとしての増設、あるいはシングルノード モデルの複数で ストレージ クラスターを構成する必要があります。 製品の詳細については右記Webサイトを参照してください。 http://www.hp.com/jp/p4000/

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[HP StorageWorks P4500 G2 Virtulization / Multi-Site SAN ベース モデル ハードウェア仕様]

(限)：在庫限定

HP StorageWorks P4000 G2 SAN ソリューション

(P4500 G2 モデル)

製品形態 HP StorageWorks P4500 G2 SAN ベース HP StorageWorks P4500 G2 SAN 拡張ノード

モデル名 HP StorageWorks P4500 G2 14.4TB SAS Virtulization SAN ベースモデル HP StorageWorks P4500 G2 28.8TB Multi-site SAN ベースモデル HP StorageWorks P4500 G2 7.2TB SAS Storage System

シングルノード*5

製品番号 BQ888A BQ889A AX701A

フォームファクター (システムあたり) 4U (2U×2 ノード) 8U (サイトあたり 4U、 (2U×2 ノード)) 2U (2U×1 ノード) ハードディスク ドライブ (システムあたり)*1 14.4TB (600GB SAS×12 台 _{×2 ノード)} 28.8TB (600GB SAS×12 台 ×2 ノード×2 サイト) (14.4TB×2 サイト) 7.2TB (600GB SAS×12 台)

ハードウェアRAID レベル RAID 5 (標準)、RAID 6、RAID 10、 Smart アレイ P410/512 BBWC コントローラー搭載 メモリ (システムあたり) 12GB (ノードあたり 6GB) 24GB (ノードあたり 6GB) 6GB オプティカル ドライブ 薄型DVD-ROM ドライブ(各ノードの背面に標準搭載) ネットワーク アダプター NC362i デュアルポート Gigabit ネットワーク アダプター(オンボード) 外部インターフェース (ノードあたり)*2 _{iLO2 リモート管理用 RJ-45×1、USB 2.0×4 (前面 2、背面 2)} シリアル、キーボード、マウス、モニター、RJ-45×2、 電源*3 _{100-120V (50/60Hz) / 200-240V (50/60Hz)} 消費電力(115V / 220V) 658W / 648W 1316W (658W／サイト) / 1296W (648W／サイト) 329W / 324W 入力電流(115V / 220V) 5.86A / 2.90A _{/ 5.80A (2.90A／サイト)} 11.72A (5.86A／サイト) 2.93A / 1.45A

省エネ法に基づくエネルギー消費効率*4 _{i 区分 0.06 i 区分 0.06 i 区分 0.06}

サイズ (W×D×H) 448×717.1×175.2 mm 448×717.1×350.4 mm 448×717.1×87.6 mm

重量 40.82kg 81.64kg (40.82kg／サイト) 20.41kg

HP StorageWorks P4500 G2 シリーズ ソフトウェア メディア キット、

iLO Advanced Pack ライセンス証書(適用済)、Smart Array Advanced Pack ライセンス証書(適用済) 付属品

HP LeftHand P4000 Replication for Remote Office ソフトウェア

メディア&10 ライセンス − モデル名 HP StorageWorks P4500 G2 10.8TB Virtulization SAN ベースモデル − HP StorageWorks P4500 G2 5.4TB SAS Storage System

シングルノード*5 製品番号 AX696A (限) − AX700A フォームファクター (システムあたり) 4U (2U×2 ノード) − 2U (2U×1 ノード) ハードディスクドライブ (システムあたり)*1 10.8TB (450GB SAS×12 台 _{×2 ノード)} − 5.4TB (450GB SAS×12 台)

ハードウェアRAID レベル RAID 5 (標準)、RAID 6、RAID 10、 Smart アレイ P410/512 BBWC コントローラー搭載 メモリ (システムあたり) 8GB (ノードあたり 4GB) − 4GB オプティカル ドライブ 薄型DVD-ROM ドライブ(各ノードの背面に標準搭載) ネットワーク アダプター NC362i デュアルポート Gigabit ネットワーク アダプター(オンボード) 外部インターフェース (ノードあたり)*2 _{iLO2 リモート管理用 RJ-45×1、USB 2.0×4 (前面 2、背面 2)} シリアル、キーボード、マウス、モニター、RJ-45×2、 電源*3 _{100-120V (50/60Hz) / 200-240V (50/60Hz)} 消費電力(115V / 220V) 658W / 648W − 329W / 324W

入力電流(115V / 220V) 5.86A / 2.90A − 2.93A / 1.45A

省エネ法に基づくエネルギー消費効率*4 _{i 区分 0.06 − i 区分 0.06}

サイズ (W×D×H) 448×717.1×175.2 mm − 448×717.1×87.6 mm

重量 40.82kg − 20.41kg HP StorageWorks P4500 G2 シリーズ ソフトウェア メディア キット、

iLO Advanced Pack ライセンス証書(適用済)、Smart Array Advanced Pack ライセンス証書(適用済) 付属品

HP LeftHand P4000 Replication for Remote Office ソフトウェア

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[HP StorageWorks P4500 G2 スケーラブル SAN ベースモデル ハードウェア仕様]

HP StorageWorks P4000 G2 SAN ソリューション

(P4500 G2 モデル)

製品形態 HP StorageWorks P4500 G2 スケーラブル SAN ベース HP StorageWorks P4500 G2 SAN 拡張ノード

モデル名

HP StorageWorks P4500 G2 60TB MDL SAS スケーラブル

SAN Solution ベースモデル

HP StorageWorks P4500 G2 12TB MDL SAS Storage System

シングルノード*5

製品番号 BK717A AX703A

フォームファクター

(システムあたり) 10U (2U×5 ノード) 2U (2U×1 ノード)

ハードディスク ドライブ

(システムあたり)*1 60TB (1TB MDL SAS×12 台×5 ノード) 12TB (1TB MDL SAS×12 台)

ハードウェアRAID レベル _{Smart アレイ P410/512 BBWC コントローラー搭載} RAID 5 (標準)、RAID 6、RAID 10、

メモリ (システムあたり) 30GB (ノードあたり 6GB) 6GB オプティカル ドライブ 薄型DVD-ROM ドライブ(各ノードの背面に標準搭載) ネットワーク アダプター NC362i デュアルポート Gigabit ネットワーク アダプター(オンボード) 外部インターフェース (ノードあたり)*2 _{iLO2 リモート管理用 RJ-45×1、USB 2.0×4 (前面 2、背面 2)} シリアル、キーボード、マウス、モニター、RJ-45×2、 電源*3 100-120V (50/60Hz) / 200-240V (50/60Hz) 消費電力(115V / 220V) 1230W / 1210W 246W / 242W

入力電流(115V / 220V) 10.10A / 5.90A 2.20A / 1.18A

省エネ法に基づく

エネルギー消費効率*4 i 区分 0.02 i 区分 0.02

サイズ (W×D×H) 448×717.1×438 mm 448×717.1×87.6 mm

重量 102.05kg 20.41kg

付属品 HP StorageWorks P4500 G2 シリーズ ソフトウェア メディア キット、

iLO Advanced Pack ライセンス証書(適用済)、Smart Array Advanced Pack ライセンス証書(適用済)

モデル名

HP StorageWorks P4500 G2 120TB MDL SAS スケーラブル

SAN ベースモデル

HP StorageWorks P4500 G2 24TB MDL SAS Storage System

シングルノード*5

製品番号 BQ890A AX704A

フォームファクター

(システムあたり) 10U (2U×5 ノード) 2U (2U×1 ノード)

ハードディスクドライブ

(システムあたり)*1 120TB (2TB MDL SAS×12 台×5 ノード) 24TB (2TB MDL SAS×12 台)

ハードウェアRAID レベル RAID 5 (標準)、RAID 6、RAID 10、 Smart アレイ P410/512 BBWC コントローラー搭載 メモリ (システムあたり) 30GB (ノードあたり 6GB) 6GB オプティカル ドライブ 薄型DVD-ROM ドライブ(各ノードの背面に標準搭載) ネットワーク アダプター NC362i デュアルポート Gigabit ネットワーク アダプター(オンボード) 外部インターフェース (ノードあたり)*2 _{iLO2 リモート管理用 RJ-45×1、USB 2.0×4 (前面 2、背面 2)} シリアル、キーボード、マウス、モニター、RJ-45×2、 電源*3 _{100-120V (50/60Hz) / 200-240V (50/60Hz)} 消費電力(115V / 220V) 1230W / 1210W 246W / 242W

入力電流(115V / 220V) 10.10A / 5.90A 2.20A / 1.18A

省エネ法に基づく

エネルギー消費効率*4 i 区分 0.02 i 区分 0.02

サイズ (W×D×H) 448×717.1×438 mm 448×717.1×87.6 mm

重量 102.05kg 20.41kg

付属品 HP StorageWorks P4500 G2 シリーズ ソフトウェア メディア キット、

iLO Advanced Pack ライセンス証書(適用済)、Smart Array Advanced Pack ライセンス証書(適用済) ＊1：搭載される物理容量。ノード内の RAID レベル、ネットワーク RAID レベル設定により実効容量は異なります。 ＊2：システム初期設定時のみ、各ノードごとにローカル コンソール(USB キーボード、USB マウス、モニター)接続が必要です。 ＊3：全モデルで各ノードごとに、リダンダント パワーサプライ標準搭載(電源×2 個)、NEMA 5-15P プラグ 100V 電源コード(3.6m)×2 本、 200V PDU/UPS 接続用 IEC C13-C14 電源ケーブル(2m)×2 本 標準添付。 ＊4：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ＊5：シングルノード モデルは、1 ノードでストレージ クラスターは構成できません。拡張用ノードとしての増設、あるいはシングルノード モデルの複数で ストレージ クラスターを構成する必要があります。 製品の詳細については右記Webサイトを参照してください。 http://www.hp.com/jp/p4000/

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[HP StorageWorks P4300 G2 / P4500 G2 SAN シングルノード ハードウェア仕様]

HP StorageWorks P4000 G2 SAN ソリューション (P4300 G2 モデル) 製品形態 HP StorageWorks P4300 G2 SAN シングルノード

モデル名 HP StorageWorks P4300 G2 2.4TB SAS Storage System シングルノード*5

製品番号 AX698A

フォームファクター

(システムあたり) 2U (2U×1 ノード)

ハードディスク ドライブ

(システムあたり)*1 2.4TB (300GB SAS×8 台)

ハードウェアRAID レベル RAID 5 (標準)、RAID 6、RAID 10、 Smart アレイ P410/512 BBWC コントローラー搭載 メモリ (システムあたり) 4GB オプティカル ドライブ 薄型DVD-ROM ドライブ (前面に標準搭載) ネットワーク アダプター NC362i デュアルポート Gigabit ネットワーク アダプター(オンボード) 外部インターフェース (ノードあたり)*2 _{iLO2 リモート管理用 RJ-45×1、USB 2.0×4 (前面 2、背面 2)} シリアル、キーボード、マウス、モニター、RJ-45×2、 電源*3 _{100-120V (50/60Hz) / 200-240V (50/60Hz)} 消費電力(115V / 220V) 262W / 258W 入力電流(115V / 220V) 2.32A / 1.25A 省エネ法に基づく エネルギー消費効率*4 i 区分 0.107 サイズ (W×D×H) 448×717.1×87.6 mm 重量 17.23kg 付属品 HP StorageWorks P4300 G2 シリーズ ソフトウェア メディア キット、

iLO Advanced Pack ライセンス証書(適用済)、Smart Array Advanced Pack ライセンス証書(適用済)

HP StorageWorks P4000 G2 SAN ソリューション

(P4500 G2 モデル)

製品形態 HP StorageWorks P4500 G2 SAN シングルノード

モデル名 HP StorageWorks P4500 G2 3.6TB SAS Storage System シングルノード*5

製品番号 AX699A

フォームファクター

(システムあたり) 2U (2U×1 ノード)

ハードディスクドライブ

(システムあたり)*1 3.6TB (300GB SAS×12 台)

ハードウェアRAID レベル RAID 5 (標準)、RAID 6、RAID 10、 Smart アレイ P410/512 BBWC コントローラー搭載 メモリ (システムあたり) 4GB オプティカル ドライブ 薄型DVD-ROM ドライブ(背面に標準搭載) ネットワーク アダプター NC362i デュアルポート Gigabit ネットワーク アダプター(オンボード) 外部インターフェース (ノードあたり)*2 _{iLO2 リモート管理用 RJ-45×1、USB 2.0×4 (前面 2、背面 2)} シリアル、キーボード、マウス、モニター、RJ-45×2、 電源*3 100-120V (50/60Hz) / 200-240V (50/60Hz) 消費電力(115V / 220V) 329W / 324W 入力電流(115V / 220V) 2.93A / 1.45A 省エネ法に基づく エネルギー消費効率*4 i 区分 0.09 サイズ (W×D×H) 448×717.1×87.6 mm 重量 20.41kg 付属品 HP StorageWorks P4500 G2 シリーズ ソフトウェア メディア キット、

iLO Advanced Pack ライセンス証書(適用済)、Smart Array Advanced Pack ライセンス証書(適用済) ＊1：搭載される物理容量。ノード内の RAID レベル、ネットワーク RAID レベル設定により実効容量は異なります。 ＊2：システム初期設定時のみ、各ノードごとにローカル コンソール(USB キーボード、USB マウス、モニター)接続が必要です。 ＊3：全モデルで各ノードごとに、リダンダント パワーサプライ標準搭載(電源×2 個)、NEMA 5-15P プラグ 100V 電源コード(3.6m)×2 本、 200V PDU/UPS 接続用 IEC C13-C14 電源ケーブル(2m)×2 本 標準添付。 ＊4：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ＊5：シングルノード モデルは、1 ノードでストレージ クラスターは構成できません。拡張用ノードとしての増設、あるいはシングルノード モデルの複数で

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[ HP StorageWorks P4300 G2 / P4500 G2 RAID 構成時の使用可能容量

(概算参考値、P4300 G2 ベースモデル)

]

・HP Storage Works P4300 G2 および P4500 G2 は、従来型のストレージと異なり、複数のノードでクラスターを構成します。クラスター メンバーの 各ノードは同じハードウェアRAID レベル (5、6、10) となります。(推奨は RAID 5、下表内黄色セル)

・ネットワークRAID は、ボリューム毎に設定できます。ボリュームの筺体冗長化を保つためには、ボリューム作成時にネットワーク RAID を 2-way 以上に 設定します。(0-way、2-Way、3-Way、4-Way、5 (PBNR)、6 (PBNR) 推奨は 2-way、下表内黄色セル。ネットワーク RAID 5,6 は SAN/iQ 8.5 からの機能です。) ・一つのクラスターには、少なくとも一つのベースモデルが含まれるように構成してください。 (単位：GB)

ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 モデル ベース ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 2+0=2 4 5694 2847 − − − 4546 2273 − − − 3420 1710 − − − 2+1=3 6 8541 4270 2847 5694 − 6819 3409 2273 4546 − 5130 2565 1710 3420 − 2+2=4 8 11388 5694 3796 8541 − 9092 4546 3030 6819 − 6840 3420 2280 5130 − 2+3=5 10 14235 7117 4745 11388 8541 11365 5682 3788 9092 6819 8550 4275 2850 6840 5130 2+4=6 12 17082 8541 5694 14235 11388 13638 6819 4546 11365 9092 10260 5130 3420 8550 6840 2+5=7 14 19929 9964 6643 17082 14235 15911 7955 5303 13638 11365 11970 5985 3990 10260 8550 2+6=8 16 22776 11388 7592 19929 17082 18184 9092 6061 15911 13638 13680 6840 4560 11970 10260 2+7=9 18 25623 12811 8541 22776 19929 20457 10228 6819 18184 15911 15390 7695 5130 13680 11970 2+8=10 20 28470 14235 9490 25623 22776 22730 11365 7576 20457 18184 17100 8550 5700 15390 13680 2+9=11 22 31317 15658 10439 28470 25623 25003 12501 8334 22730 20457 18810 9405 6270 17100 15390 P4300 G2 7.2TB SAS Starter SAN ベース モデル 2+10=12 24 34164 17082 11388 31317 28470 27276 13638 9092 25003 22730 20520 10260 6840 18810 17100

ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 モデル ベース ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 2+0=2 4 12718 6359 − − − 10896 5448 − − − 7250 3625 − − − 2+1=3 6 19077 9538 6359 12718 − 16344 8172 5448 10896 − 10875 5437 3625 7250 − 2+2=4 8 25436 12718 8478 19077 − 21792 10896 7264 16344 − 14500 7250 4833 10875 − 2+3=5 10 31795 15897 10598 25436 19077 27240 13620 9080 21792 16344 18125 9062 6041 14500 10875 2+4=6 12 38154 19077 12718 31795 25436 32688 16344 10896 27240 21792 21750 10875 7250 18125 14500 2+5=7 14 44513 22256 14837 38154 31795 38136 19068 12712 32688 27240 25375 12687 8458 21750 18125 2+6=8 16 50872 25436 16957 44513 38154 43584 21792 14528 38136 32688 29000 14500 9666 25375 21750 2+7=9 18 57231 28615 19077 50872 44513 49032 24516 16344 43584 38136 32625 16312 10875 29000 25375 2+8=10 20 63590 31795 21196 57231 50872 54480 27240 18160 49032 43584 36250 18125 12083 32625 29000 2+9=11 22 69949 34974 23316 63590 57231 59928 29964 19976 54480 49032 39875 19937 13291 36250 32625 P4300 G2 16TB MDL SAS Starter SAN ベース モデル 2+10=12 24 76308 38154 25436 69949 63590 65376 32688 21792 59928 54480 43500 21750 14500 39875 36250 ◆ノードをクラスターに追加する場合は、必ず同じディスク構成の拡張モデルを追加してください。(ベースモデルの追加も可能です) ◆ひとつのCMC で複数の P4000、P4000 G2 クラスターを管理可能です。

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[ HP StorageWorks P4300 G2 / P4500 G2 RAID 構成時の使用可能容量

(概算参考値、P4500 G2 ベースモデル)

]

・HP Storage Works P4300 G2 および P4500 G2 は、従来型のストレージと異なり、複数のノードでクラスターを構成します。クラスター メンバーの 各ノードは同じハードウェアRAID レベル (5、6、10) となります。(推奨は RAID 5、下表内黄色セル)

・ネットワークRAID は、ボリューム毎に設定できます。ボリュームの筺体冗長化を保つためには、ボリューム作成時にネットワーク RAID を 2-way 以上に 設定します。(0-way、2-Way、3-Way、4-Way、5 (PBNR)、6 (PBNR) 推奨は 2-way、下表内黄色セル。ネットワーク RAID 5,6 は SAN/iQ 8.5 からの機能です。) ・一つのクラスターには、少なくとも一つのベースモデルが含まれるように構成してください。 (単位：GB)

ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 モデル ベース ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 2+0=2 4 8232 4116 − − − 6588 3294 − − − 4938 2469 − − − 2+1=3 6 12297 6148 4099 8198 − 9855 4927 3285 6570 − 7375 3687 2458 4916 − 2+2=4 8 16362 8181 5454 12271 − 13122 6561 4374 9841 − 9812 4906 3270 7359 − 2+3=5 10 20427 10213 6809 16341 12256 16389 8194 5463 13111 9833 12249 6124 4083 9799 7349 2+4=6 12 24492 12246 8164 20410 16328 19656 9828 6552 16380 13104 14686 7343 4895 12238 9790 2+5=7 14 28557 14278 9519 24477 20397 22923 11461 7641 19648 16373 17123 8561 5707 14676 12230 2+6=8 16 32622 16311 10874 28544 24466 26190 13095 8730 22916 19642 19560 9780 6520 17115 14670 2+7=9 18 36687 18343 12229 32610 28534 29457 14728 9819 26184 22911 21997 10998 7332 19552 17108 2+8=10 20 40752 20376 13584 36676 32601 32724 16362 10908 29451 26179 24434 12217 8144 21990 19547 2+9=11 22 44817 22408 14939 40742 36668 35991 17995 11997 32719 29447 26871 13435 8957 24428 21985 P4500 G2 10.8TB Virtuli- zation SAN ベース モデル 2+10=12 24 48882 24441 16294 44808 40735 39258 19629 13086 35986 32715 29308 14654 9769 26865 24423

ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 モデル ベース ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 5+0=5 10 45515 22757 15171 36412 27309 36455 18227 12151 29164 21873 27290 13645 9096 21832 16374 5+1=6 12 54618 27309 18206 45515 36412 43746 21873 14582 36455 29164 32748 16374 10916 27290 21832 5+2=7 14 63721 31860 21240 54618 45515 51037 25518 17012 43746 36455 38206 19103 12735 32748 27290 5+3=8 16 72824 36412 24274 63721 54618 58328 29164 19442 51037 43746 43664 21832 14554 38206 32748 5+4=9 18 81927 40963 27309 72824 63721 65619 32809 21873 58328 51037 49122 24561 16374 43664 38206 5+5=10 20 91030 45515 30343 81927 72824 72910 36455 24303 65619 58328 54580 27290 18193 49122 43664 5+6=11 22 100133 50066 33377 91030 81927 80201 40100 26733 72910 65619 60038 30019 20012 54580 49122 5+7=12 24 109236 54618 36412 100133 91030 87492 43746 29164 80201 72910 65496 32748 21832 60038 54580 5+8=13 26 118339 59169 39446 109236 100133 94783 47391 31594 87492 80201 70954 35447 23651 65496 60038 5+9=14 28 127442 63721 42480 118339 109236 102074 51037 34024 94783 87492 76412 38206 25470 70954 65496 P4500 G2 60TB MDL SAS スケーラ ブル SAN Solution ベース モデル 5+10=15 30 136545 68272 45515 127442 118339 109365 54682 36455 102074 94783 81870 40935 27290 76412 70954 ◆ノードをクラスターに追加する場合は、必ず同じディスク構成の拡張モデルを追加してください。(ベースモデルの追加も可能です) ◆ひとつのCMC で複数の P4000、P4000 G2 クラスターを管理可能です。

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[ HP StorageWorks P4300 G2 / P4500 G2 RAID 構成時の使用可能容量

(概算参考値、P4500 G2 ベースモデル)

]

・HP Storage Works P4300 G2 および P4500 G2 は、従来型のストレージと異なり、複数のノードでクラスターを構成します。クラスター メンバーの 各ノードは同じハードウェアRAID レベル (5、6、10) となります。(推奨は RAID 5、下表内黄色セル)

・ネットワークRAID は、ボリューム毎に設定できます。ボリュームの筺体冗長化を保つためには、ボリューム作成時にネットワーク RAID を 2-way 以上に 設定します。(0-way、2-Way、3-Way、4-Way、5 (PBNR)、6 (PBNR) 推奨は 2-way、下表内黄色セル。ネットワーク RAID 5,6 は SAN/iQ 8.5 からの機能です。) ・一つのクラスターには、少なくとも一つのベースモデルが含まれるように構成してください。 (単位：GB)

ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 モデル ベース ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 2+0=2 4 10620 5310 − − − 8520 4260 − − − 6380 3190 − − − 2+1=3 6 15930 7965 5310 10620 − 12780 6390 4260 8520 − 9570 4785 3190 6380 − 2+2=4 8 21240 10620 7080 15930 − 17040 8520 5680 12780 − 12760 6380 4253 9570 − 2+3=5 10 26550 13275 8850 21240 15930 21300 10650 7100 17040 12780 15950 7975 5316 12760 9570 2+4=6 12 31860 15930 10620 26550 21240 25560 12780 8520 21300 17040 19140 9570 6380 15950 12760 2+5=7 14 37170 18585 12390 31860 26550 29820 14910 9940 25560 21300 22330 11165 7443 19140 15950 2+6=8 16 42480 21240 14160 37170 31860 34080 17040 11360 29820 25560 25520 12760 8506 22330 19140 2+7=9 18 47790 23895 15930 42480 37170 38340 19170 12780 34080 29820 28710 14355 9570 25520 22330 2+8=10 20 53100 26550 17700 47790 42480 42600 21300 14200 38340 34080 31900 15950 10633 28710 25520 2+9=11 22 58410 29205 19470 53100 47790 46860 23430 15620 42600 38340 35090 17545 11696 31900 28710 P4500 G2 14.4TB SAS Virtuli- zation SAN ベース モデル 2+10=12 24 63720 31860 21240 58410 53100 51120 25560 17040 46860 42600 38280 19140 12760 35090 31900

ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 モデル ベース ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 4+0=4 8 21240 10620 − − − 17040 8520 − − − 12760 6380 − − − 4+2=6 12 31860 15930 10620 10620 − 25560 12780 8520 8520 − 19140 9570 6380 6380 − 4+4=8 16 42480 21240 14160 15930 − 34080 17040 11360 12780 − 25520 12760 8506 9570 − 4+6=10 20 53100 26550 17700 21240 15930 42600 21300 14200 17040 12780 31900 15950 10633 12760 9570 4+8=12 24 63720 31860 21240 26550 21240 51120 25560 17040 21300 17040 38280 19140 12760 15950 12760 P4500 G2 28.8TB Multi-site SAN ベース モデル 4+10=14 28 74340 37170 24780 31860 26550 59640 29820 19880 25560 21300 44660 22330 14886 19140 15950

ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 モデル ベース ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 5+0=5 10 89200 44600 29733 71360 53520 71400 35700 23800 57120 42840 53500 26750 17833 42800 32100 5+1=6 12 107040 53520 35680 89200 71360 85680 42840 28560 71400 57120 64200 32100 21400 53500 42800 5+2=7 14 124880 62440 41626 107040 89200 99960 49980 33320 85680 71400 74900 37450 24966 64200 53500 5+3=8 16 142720 71360 47573 124880 107040 114240 57120 38080 99960 85680 85600 42800 28533 74900 64200 5+4=9 18 160560 80280 53520 142720 124880 128530 64260 42840 114240 99960 96300 48150 32100 85600 74900 5+5=10 20 178400 89200 59466 160560 142720 142800 71400 47600 128520 114240 107000 53500 35666 96300 85600 5+6=11 22 196240 98120 65413 178400 160560 157080 78540 52360 142800 128520 117700 58850 39233 107000 96300 5+7=12 24 214080 107040 71360 196240 178400 171360 85680 57120 157080 142800 128400 64200 42800 117700 107000 5+8=13 26 231920 115960 77306 214080 196240 185640 92820 61880 171360 157080 139100 69550 46366 128400 117700 5+9=14 28 249760 124880 83253 231920 214080 199920 99960 66640 185640 171360 149800 74900 49933 139100 128400 P4500 G2 120TB MDL SAS スケーラ ブル SAN Solution ベース モデル 5+10=15 30 267600 133800 89200 247960 231920 214200 107100 71400 199920 185640 160500 80250 53500 149800 139100 ◆ノードをクラスターに追加する場合は、必ず同じディスク構成の拡張モデルを追加してください。(ベースモデルの追加も可能です) ◆ひとつのCMC で複数の P4000、P4000 G2 クラスターを管理可能です。

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[ HP StorageWorks P4300 G2 / P4500 G2 RAID 構成時の使用可能容量

(概算参考値、シングルノード モデル)

]

・HP Storage Works P4300 G2 および P4500 G2 は、従来型のストレージと異なり、複数のノードでクラスターを構成します。クラスター メンバーの 各ノードは同じハードウェアRAID レベル (5、6、10) となります。(推奨は RAID 5、下表内黄色セル)

・ネットワークRAID は、ボリューム毎に設定できます。ボリュームの筺体冗長化を保つためには、ボリューム作成時にネットワーク RAID を 2-way 以上に 設定します。(0-way、2-Way、3-Way、4-Way、5 (PBNR)、6 (PBNR) 推奨は 2-way、下表内黄色セル。ネットワーク RAID 5,6 は SAN/iQ 8.5 からの機能です。) ・一つのクラスターには、少なくとも一つのベースモデルが含まれるように構成してください。 (単位：GB)

ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 モデル ベース ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 1+1=2 4 3728 1864 − 3194 1597 − 2130 1065 − 1+2=3 6 5592 2796 1864 3728 4791 2395 1597 3194 3195 1597 1065 2130 1+3=4 8 7456 3728 2485 5592 6388 3194 2129 4791 4260 2130 1420 3195 1+4=5 10 9320 4660 3106 7456 5592 7985 3992 2661 6388 4791 5325 2662 1775 4260 3195 1+5=6 12 11184 5592 3728 9320 7456 9582 4791 3194 7985 6388 6390 3195 2130 5325 4260 1+6=7 14 13048 6524 4349 11184 9320 11179 5589 3726 9582 7985 7455 3727 2485 6390 5325 1+7=8 16 14912 7456 4970 13048 11184 12776 6388 4258 11179 9582 8520 4260 2840 7455 6390 1+8=9 18 16776 8388 5592 14912 13048 14373 7186 4791 12776 11179 9585 4792 3195 8520 7455 1+9=10 20 18640 9320 6213 16776 14912 15970 7985 5323 14373 12776 10650 5325 3550 9585 8520 P4300 G2 2.4TB SAS Storage System シングル ノード モデル 1+10=11 22 20504 10252 6834 18640 16776 17567 8783 5855 15970 14373 11715 5857 3905 10650 9585

ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 モデル ベース ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 1+1=2 4 5652 2826 − − − 4834 2417 − − − 3216 1608 − − − 1+2=3 6 8478 4239 2826 5652 − 7251 3625 2417 4834 − 4824 2412 1608 3216 − 1+3=4 8 11304 5652 3768 8478 − 9668 4834 3222 7251 − 6432 3216 2144 4824 − 1+4=5 10 14130 7065 4710 11304 8478 12085 6042 4028 9668 7251 8040 4020 2680 6432 4824 1+5=6 12 16956 8478 5652 14130 11304 14502 7251 4834 12085 9668 9648 4824 3216 8040 6432 1+6=7 14 19782 9891 6594 16956 14130 16919 8459 5639 14502 12085 11256 5628 3752 9648 8040 1+7=8 16 22608 11304 7536 19782 16956 19336 9668 6445 16919 14502 12864 6432 4288 11256 9648 1+8=9 18 25434 12717 8478 22608 19782 21753 10876 7251 19336 16919 14472 7236 4824 12864 11256 1+9=10 20 28260 14130 9420 25434 22608 24170 12085 8056 21753 19336 16080 8040 5360 14472 12864 P4500 G2 3.6TB SAS Storage System シングル ノード モデル 1+10=11 22 31086 15543 10362 28260 25434 26587 13293 8862 24170 21753 17688 8844 5896 16080 14472

モデル ベース ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 1+1=2 4 18206 9103 − − − 14582 7291 − − − 10916 5458 − − − 1+2=3 6 27309 13654 9103 18206 − 21873 10936 7291 14582 − 16374 8187 5458 10916 − 1+3=4 8 36412 18206 12137 27309 − 29164 14582 9721 21832 − 21832 10916 7277 16374 − P4500 G2 12TB MDL SAS Storage System シングル ノード

モデル このモデルでの5 ノード以上の構成は、P4500 G2 60TB MDL SAS スケーラブル SAN Solution ベースモデルで構成／参照してください

モデル ベース ハードウェアRAID レベル 5 ハードウェアRAID レベル 6 ハードウェアRAID レベル 10 ＋拡張 ＝合計 ノード数 NIC ポート 数 合計 Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) Network RAID 無 (0-Way) Network RAID 2-Way Network RAID 3-Way Network RAID 5 (PBNR) Network RAID 6 (PBNR) 1+1=2 4 35680 17840 − − − 28560 14280 − − − 21400 10700 − − − 1+2=3 6 53520 26760 17840 35680 − 42840 21420 14280 28560 − 32100 16050 10700 21400 − 1+3=4 8 71360 35680 23786 53520 − 57120 28560 19040 42840 − 42800 21400 14266 32100 − P4500 G2 24TB MDL SAS Storage System シングル ノード モデル このモデルでの5 ノード以上の構成は、P4500 G2 120TB MDL SAS スケーラブル SAN ベースモデルで構成／参照してください。 ◆ノードをクラスターに追加する場合は、必ず同じディスク構成の拡張モデルを追加してください。(ベースモデルの追加も可能です) ◆ひとつのCMC で複数の P4000、P4000 G2 クラスターを管理可能です。

O

VERVIEW

HP StorageWorks P4000 G2 SAN

ソリューション

[Virtual SAN Appliance Software]

Virtual SAN Appliance Software (VSA)によって、小規模な LeftHand SAN を構築することができます。複数の VSA を利用

して、ストレージ

クラスターを構築し、HP BladeSystem において、エンクロージャー内の各ブレードサーバーに、iSCSI

ストレージを提供できます。小規模な

HP BladeSystem の環境で、SB40c ストレージ ブレードとの併用を推奨します。

また、

SAN/iQ 8.5 からは SB40c ストレージ ブレードだけでなく、FC/iSCSI/SAS ストレージ(VMware 認定)をサポート

します。

BladeSystemでの構成概容

仮想 LeftHand SAN によりアプライアンスと 同等の機能を提供

・VMware ESX 用 LeftHand 仮想マシン ・ESX server のディスク リソースを仮想化 複数の ESX Server 上に ストレージ クラスター、 高可用ストレージを構成可能 ・仮想マシンへ共有ストレージを提供 HP BladeSystem サーバーブレード＋SB40c ストレージブレード＋ VMware ESX＋VSA が LeftHand の 1 ノードに相当する環境を実現

■BladeSystem での構成例

＊各エンクロージャーは別々の場所に設置も可能

HP BladeSystem エンクロージャー

物理サーバーや仮想サーバーは 共有ストレージにアクセス可能

iSCSI 共有ストレージ

SB40c SB40c ブレード ストレージ ブレード ストレージ サーバー ブレード サーバー ブレード イーサネット スイッチ

HP BladeSystem エンクロージャー

O

VERVIEW

HP StorageWorks P4000 G2

HP StorageWorks P4000 G2 SAN

ソリューション

SAN

ソリューション (

LeftHand)

システム構成図

HP StorageWorks P4000 G2 (LeftHand) ストレージ システム

◆MDL SAS モデルは、Midline SAS HDD を採用したモデルです。 MDL SAS HDD は、SATA HDD のドライブユニットに SAS イン ターフェイスを採用したHDD です。MDL SAS HDD については 下記Web サイトを参照してください。 http://h50146.www5.hp.com/products/storage/diskarray/ lefthand/mdlsas/index.html ◆システムの用途、使用環境に応じて、適切なHDD の規格を搭載 したモデルを選定いただくことをお勧めします。

SAS HDD と SATA HDD (MDL SAS 含む) 選定のポイントは 下記Web サイトを参照してください。

http://h50146.www5.hp.com/products/servers/proliant/ storage/sata_sas.html

◆ホストからのアクセスにはiSCSI イニシエーターが必要です。 詳細はOverview サポート環境の項目を参照してください。 ◆iSCSI ボリュームを提供の IP SAN ネットワークは、1GbE

または10GbE(オプション利用時)の専用ネットワークを 構築し、管理型スイッチでの冗長構成を推奨します。詳細は 下記製品情報のWeb サイトの資料を参照ください。 ◆永続使用するためには購入後、製品に同梱されたEntitlement Certificate の情報等を HP パスワードセンターに連絡し、発行 されたライセンスを、CMC を使って各ノードへの入力が必要 です。詳細は下記製品情報のWebサイトの資料を参照して ください。 http://www.hp.com/jp/p4000/ ◆システムはCMC にて設定、管理します。 そのため同じネットワーク上にCMC が必要です。 ◆システムの初期設定には、ローカル コンソール接続が必要です。 キーボード、マウス、モニター オプションに関しては、 システム構成図ラックオプション編をご参照ください。 ◆システムユニットにキーボード、マウスは含まれません。 キーボード、マウス、モニターを直接接続するか、リモート デスクトップ接続にて操作するか、またはiLO2 のポートを 使用してアクセスできます。 ◆ラックマウント型です。別途ラックをご用意ください。 (システム構成図ラックオプション編をご参照ください。) ◆システムユニットには、四角穴・丸穴対応の長さ調節可能な (61-91cm) 非スライド式のユニバーサル ラックマウントレール キットが標準添付されています。スライド式レールではない ため、P4300 G2 / P4500 G2 本体をラックより引き出す際には、 背面のケーブリングおよび本体の落下にご注意ください。 ◆ラック環境における最適化については下記Web サイトの資料を 参照してください。 http://h50146.www5.hp.com/products/servers/proliant/ whitepaper/wp019_040430/index.html

P4300 G2 ベース モデル

HP StorageWorks P4300 G2

7.2TB SAS Starter SAN ベースモデル (4U)

BK716A 3,700,000 円

(税込 3,885,000 円)

P4500 G2 ベース モデル

HP StorageWorks P4500 G2

10.8TB Virtualization SAN ベースモデル (4U)

AX696A 5,700,000 円

(税込 5,985,000 円)

HP StorageWorks P4300 G2

16TB MDL SAS Starter SAN ベースモデル (4U)

BK715A 3,300,000 円

(税込 3,465,000 円)

HP StorageWorks P4500 G2

60TB MDL SAS スケーラブル

SAN Solution ベースモデル (10U)

BK717A 9,300,000 円

(税込 9,765,000 円)

拡張ノード

◆ベース モデルと同じタイプの拡張ノードを追加してください。 ◆SAS モデルと MDL SAS モデルは、同じクラスター内の混在は 不可ですが、同じマネージメント グループ内に配置することは 可能です。 ◆複数の拡張ノードを追加する場合、同タイプのベースモデルを 追加することも可能です。 ◆シングルノード モデルは、1 ノードでストレージ クラスターは 構成できません。拡張用ノードとしての増設、あるいは シングルノード モデルの複数でストレージ クラスターを構成 する必要があります。 HP StorageWorks P4300 G2

3.6TB SAS Storage System シングルノード (2U) BK718A 2,200,000 円 (税込 2,310,000 円)

HP StorageWorks P4300 G2

8TB MDL SAS Storage System シングルノード (2U) BK719A 2,000,000 円 (税込 2,100,000 円) ＊在庫限定

<<構成方法>>

ベース モデル×1 セット＋拡張ノード×N(複数)

セットという購入構成以外に、

ベース モデル×N(複数) セット＋拡張ノード×0

or 1 セットという購入構成も可能です。

HP StorageWorks P4000 G2 SAN

ソリューション

HP StorageWorks P4000 G2 (LeftHand) ストレージ システム

◆MDL SAS モデルは、Midline SAS HDD を採用したモデルです。 MDL SAS HDD は、SATA HDD のドライブユニットに SAS イン ターフェイスを採用したHDD です。MDL SAS HDD については 下記Web サイトを参照してください。 http://h50146.www5.hp.com/products/storage/diskarray/ lefthand/mdlsas/index.html ◆システムの用途、使用環境に応じて、適切なHDD の規格を搭載 したモデルを選定いただくことをお勧めします。

SAS HDD と SATA HDD (MDL SAS 含む) 選定のポイントは 下記Web サイトを参照してください。

http://h50146.www5.hp.com/products/servers/proliant/ storage/sata_sas.html

◆ホストからのアクセスにはiSCSI イニシエーターが必要です。 詳細はOverview サポート環境の項目を参照してください。 ◆iSCSI ボリュームを提供の IP SAN ネットワークは、1GbE

または10GbE(オプション利用時)の専用ネットワークを 構築し、管理型スイッチでの冗長構成を推奨します。詳細は 下記製品情報のWeb サイトの資料を参照ください。 ◆永続使用するためには購入後、製品に同梱されたEntitlement Certificate の情報等を HP パスワードセンターに連絡し、発行 されたライセンスを、CMC を使って各ノードへの入力が必要 です。詳細は下記製品情報のWeb サイトの資料を参照して ください。 http://www.hp.com/jp/p4000/ ◆システムはCMC にて設定、管理します。 そのため同じネットワーク上にCMC が必要です。 ◆システムの初期設定には、ローカル コンソール接続が必要です。 キーボード、マウス、モニター オプションに関しては、 システム構成図ラックオプション編をご参照ください。 ◆システムユニットにキーボード、マウスは含まれません。 キーボード、マウス、モニターを直接接続するか、リモート デスクトップ接続にて操作するか、またはiLO2 のポートを 使用してアクセスできます。 ◆ラックマウント型です。別途ラックをご用意ください。 (システム構成図ラックオプション編をご参照ください。) ◆システムユニットには、四角穴・丸穴対応の長さ調節可能な (61-91cm) 非スライド式のユニバーサル ラックマウントレール キットが標準添付されています。スライド式レールではない ため、P4300 G2 / P4500 G2 本体をラックより引き出す際には、 背面のケーブリングおよび本体の落下にご注意ください。 ◆ラック環境における最適化については下記Web サイトの資料を 参照してください。 http://h50146.www5.hp.com/products/servers/proliant/ whitepaper/wp019_040430/index.html

P4500 G2 ベース モデル

HP StorageWorks P4500 G2

28.8TB SAS Multi-site SAN ベースモデル (8U)

BQ889A 10,700,000 円

(税込 11,235,000 円)

HP StorageWorks P4500 G2

14.4TB SAS Virtualization SAN ベースモデル (4U)

BQ888A 5,500,000 円

(税込 5,775,000 円)

HP StorageWorks P4500 G2

120TB MDL SAS スケーラブル

SAN ベースモデル (10U)

BQ890A 12,700,000 円

(税込 13,335,000 円)

拡張ノード

◆ベース モデルと同じタイプの拡張ノードを追加してください。 ◆SAS モデルと MDL SAS モデルは、同じクラスター内の混在は 不可ですが、同じマネージメント グループ内に配置することは 可能です。 ◆複数の拡張ノードを追加する場合、同タイプのベースモデルを 追加することも可能です。

◆Multi-site SAN ベースモデル(BQ889A)では、片サイトのみノード 拡張も可能ですが、双方のサイトを同じノード構成とするには、 双方のサイトに拡張ノード(AX701A)を追加してください。 ◆シングルノード モデルは、1 ノードでストレージ クラスターは 構成できません。拡張用ノードとしての増設、あるいは シングルノード モデルの複数でストレージ クラスターを構成 する必要があります。 ◆永続使用するためには購入後、製品に同梱されたEntitlement Certificate の情報等を HP パスワードセンターに連絡し、発行 されたライセンスを、CMC を使って各ノードへの入力が必要 です。詳細は下記製品情報のWeb サイトの資料を参照して ください。 http://www.hp.com/jp/p4000/ HP StorageWorks P4500 G2

7.2TB SAS Storage System シングルノード (2U) AX701A 2,880,000 円 (税込 3,024,000 円)

HP StorageWorks P4500 G2

24TB MDL SAS Storage System シングルノード (2U) AX704A 3,000,000 円 (税込 3,150,000 円)
