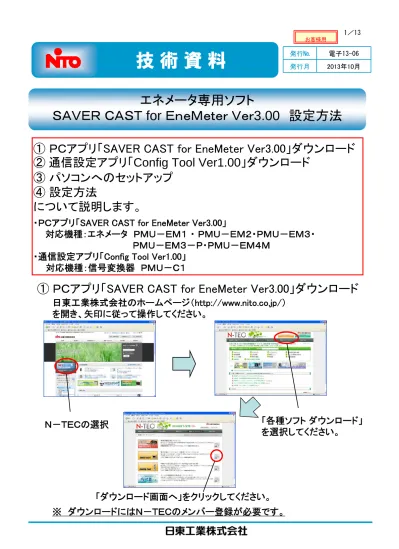

技 術 資 料
① ＰＣアプリ「SAVER CAST for EneMeter Ver3.00」ダウンロード
② 通信設定アプリ「Config Tool Ver1.00」ダウンロード
③ パソコンへのセットアップ
④ 設定方法
について説明します。
Ｎ－ＴＥＣの選択
① ＰＣアプリ「SAVER CAST for EneMeter Ver3.00」ダウンロード
エネメータ専用ソフト
ＳＡＶＥＲ ＣＡＳＴ for ＥｎｅＭｅｔｅｒ Ｖｅｒ3.00 設定方法
お客様用 1／13 発行№ 電子13-06 発行月 2013年10月 日東工業株式会社のホームページ（http://www.nito.co.jp/） を開き、矢印に従って操作してください。 「各種ソフト ダウンロード」 を選択してください。 「ダウンロード画面へ」をクリックしてください。 ・ＰＣアプリ「SAVER CAST for EneMeter Ver3.00」対応機種：エネメータ ＰＭＵ－ＥＭ１ ・ ＰＭＵ－ＥＭ２・ＰＭＵ－ＥＭ３・ ＰＭＵ－ＥＭ３－Ｐ・ＰＭＵ－ＥＭ４Ｍ
・通信設定アプリ「Config Tool Ver1.00」 対応機種：信号変換器 ＰＭＵ－Ｃ１
Ｎ－ＴＥＣユーザー登録が必要です。 Ｎ－ＴＥＣユーザー未登録の方はメン バー登録を行ってからメンバー専用 ページに ログインしてください。 Ｎ－ＴＥＣにユーザー登録済みの方は ユーザーＩＤとパスワードを入力し、 「ログイン」ボタンを押してください。 「電力計測ユニットエネメータ専用 ソフト」の確認画面が表示されます。 専用ページに表示されます。 2／13 「ダウンロード」ボタンを押して ください。 「ログイン」ボタンを押してください。
メンバー専用ページへのログイン
「保存」ボタンを押してください。 デスクトップに圧縮ファイル (EneMeter_V300_SETUP.EXE)が 保存されていることを確認して ください。 EneMeter_V300_ SETUP.EXEを ダブルクリックして、解凍します。 解凍先を指定せず、「ＯＫ」ボタン を押すと、圧縮ファイルと同じ場所 （デスクトップ）に保存されます。 「EｎｅMeter_V300_SETUP」フォル ダが作成されます。 3／13
保存
解凍
デスクトップに保存してください。②通信設定アプリ「Config Tool Ver1.00」ダウンロード
ダウンロード画面へ 「ＰＭＵ－Ｃ１用 通信設定アプリ」 の確認画面が表示されます。 「ダウンロード」ボタンを押して ください 警告画面で「保存」ボタンを押して ください。 デスクトップに圧縮ファイル （ConfigToolV100_SETUP.EXE)が保存 されていることを確認してください。 ※ ＰＣアプリと同様の方法で解凍を行ってください。 信号変換ユニット「ＰＭＵ－Ｃ１」のＩＰアドレスや通信設定の変更には、 通信設定アプリ「Config Tool」が必要です。 ＰＣアプリに引き続き、矢印に従って操作してください。 4／13 デスクトップに保存してください。「ＯＫ」ボタンを押すとセットアップ完了です。 「SETUP」フォルダ内の「setup.exe」 をダブルクリックしてください。 確認画面で「ＯＫ」ボタンを押してください。 セットアップのディレクトリ指定画面で アイコンを押してしてください。 プログラムグループ確認画面では「継続」 ボタンを押してしてください。 バージョンの競合確認画面では「はい」を 押してください。 専用ソフトをパソコンにセットアップし ます。 先ほど解凍した 「EneMeter_V300_SETUP」 フォルダをダブルクリックしてください。
③パソコンへのセットアップ
※ 通信設定アプリも同様の方法でセットアップしてください。 5／13「スタート」 メニューから
「SAVER CAST for EneMeter(Ver3.00)」 を起動してください。 「ＯＫ」ボタンを押してください。 画面左上のメニューから 「システム登録変更」を押してください。 「システム登録変更」画面が 表示されます。 メインタイトル名称を入力し、「登録」ボタ ンを押してください。 システムアドレス名称を入力し、「登録」 ボタンを押してください。 入力したシステムアドレスを通信対象に 設定します。オンラインの「設定」ボタン を押してください。 登録済みアドレス選択後 「登録」ボタンを押してください。
④ 設定方法
6／13手順１ システム登録
手順２ 信号変換器の設定
「通信設定」ボタンを押してください。 次ページの「通信設定」画面が表示され ます。ネットワークタイプをシリアルに設定 してください。 通信ポートを確認してください。 コントロールパネル⇒システム ⇒ハードウェア⇒デバイスマネージャ ⇒ポート（COMとLPT） で確認できます。 確認した通信ポートのCOM番号を 選択し、「登録」ボタンを押してください。 「Config Tool起動」ボタンを押し、 設定を行ってください。 ・ ＲＳ４８５⇔ＲＳ２３２Ｃ変換器又は、ＲＳ４８５⇔ＵＳＢ変換器を使用し通信を行う場合 ・ 信号変換ユニットＰＭＵ－Ｃ１を使用し通信を行う場合
使用するネットワークに合わせて選択してください。
ＰＭＵ－Ｃ１の設定を行う必要が あります。 「ＰＭＵ－Ｃ１検索」ボタンを押して、 接続されているユニットを検索します。 画面上に検出されたＰＭＵ－Ｃ１ が表示されます。Config Toolの操作
7／13 ネットワークタイプをＥｔｈｅｒｎｅｔに設定 してください。ＩＰアドレスの上位３組をパソコン側 のＩＰアドレスと同じに、下位１組を 異なる数値にしてください。 例 パソコン 192.168.1.105 Ｃ１ 192.168.1.100 設定後、「更新」ボタンを押して ください。 ※競合を防ぐため、設定時は システム管理者に使用可能な ＩＰアドレスを確認をしてください。 上位3組 下位1組 表示されたユニットを選択してください。 パソコン側のＩＰアドレス
Ｃ１のＩＰアドレス設定
Ｃ１の通信設定
ユニットを選択してください。 8／13 「ＩＰアドレス設定」ボタンを押して ください。 「通信設定」ボタンを押してください。プロトコル：ＴＣＰ接続 通信方法：サーバ接続 待受ポートNo.：９０９５ 切断時間：０秒 通信速度：１９２００ｂｐｓ データ長：８ｂｉｔ パリティチェック：奇数 ストップビット：１ｂｉｔ 終端コード：無し 受信タイムアウト：２００～１８００ エネメータの通信はＲＳ４８５です。 ＣＯＭ２（ＲＳ４８５）を使用します。 ＣＯＭ２を下記の設定にしてください。 設定後、「更新」ボタンを押してください。 通信速度はエネメータ本体の設定と同じになっていることを確認してください。 終端コード、受信タイムアウトは上記の設定になっていることを確認してください。 ＩＰアドレス設定と通信設定が完了した 後、Config Toolを閉じて、ＰＣアプリへ 戻ります。 設定が終了した後、「登録」ボタンを押 してください。 2000～5000ミリ秒に設定してください。 （Config Toolで設定したＰＭＵ－Ｃ１の 受信タイムアウトより長く設定してくださ い。） ＰＭＵ－Ｃ１へ設定したＩＰアドレスに変 更してください。
手順３ ＰＣアプリの通信設定
9／13 下線部以外は初期設定で使用してください。手順４ ノード設定
①接続ノード設定②ノードグループ設定
③機種設定（ＥＭ１・ＥＭ２・ＥＭ３の場合）
登録したいアドレスの位置でマウスを 左クリックすると選択画面が表示されま す。本体のアドレスと機種を合わせてく ださい。設定が完了した後、「登録」ボタ ンを押してください。 グループ数を決めてください。 グループ数決定後、「ノード選択」ボタン で登録するノードを選択してください。 設定が完了した後、「登録」ボタンを押し てください。 「機器より取得」ボタン でユニットの設定を読み込みます。 10／13 「接続ノード設定」ボタン を押してください。 「ノードグループ設定」ボタン を押してください。 「機種設定」ボタン を押してください。 使用する電力計測ユニットを登録します。 全体を分けて管理したい時にグループ設定ができます。 電力計測ユニットの内容を設定します。計測場所がわかる名称を 入力してください。 警報電流はＰＣアプリ上の専用設定 です。直接入力してください。 設定を変更した場合は「登録」ボタ ンを押して設定を更新してください
。
※ノードアドレスを変更し、繰返し最後のユニットまで設定をしてください。 「戻る」ボタンを押し「システム登録変更」画面に戻ってください。 11／13 その他の設定を変更した場合は 「登録」後「機器へ設定」ボタンを押 して設定を更新してください。
④機種設定（ＥＭ４Ｍの場合）
基本ユニットの内容を設定します。 ノードアドレス名称と共に計測回路 に名称を設定してください。 単相２線式で回路２も計測する場 合は、名称（回路２）にも設定してく ださい。パルス入力を行う場合は タブを切替えパルス入力専用 の名称を設定してください。 増設ユニットがある場合はボタンで切 替えて書く名称を設定してください。 パルス、アナログについても同様に設 定してください。 ※ノードアドレスを変更し、繰返し最後のユニットまで設定をしてください。 「戻る」ボタンを押し「システム登録変更」画面に戻ってください。 「戻る」ボタンを押して、メイン画面に 戻ってください。
