JBoss 監視用スクリプト ver1.0

第 1.0 版

(2)

目次 2 1 ライセンス 3 2 はじめに 3 2.1 内容物 3 2.1.1 ドキュメント 3 2.1.2 スクリプト 3 2.3 システム構成と動作 4 4 3 前提条件 5 3.1 動作環境 5 3.2 前提条件 5 3.3 対応バージョン 5 3.4 ネットワーク要件 5 4 インストール・アンインストール 5 4.1 Linux 管理対象ノード 5 4.1.1 インストール 5 4.1.2 インストール後の設定 6 4.1.3 アンインストール 6 4.2 Windows 管理対象ノード 7 4.2.1 インストール 7 4.2.2 インストール後の設定 7 4.2.3 アンインストール 7 5 管理対象ノードの登録 7 5.1 概要 7 5.3 登録方法 8 6 JBoss 監視設定の登録 8 6.1 概要 8 6.2 JBoss 監視設定の登録 8 6.3 コマンド設定方法 11 7 JBoss 監視統計情報一覧 14 8 参考情報 21 8.1 統計情報の小数点以下桁数の変更 21 9 変更履歴 22

(3)

Section 1 ライセンス

1 ライセンス

2 はじめに

JBoss 監視用スクリプトとは、JMX を使用して RedHat JBoss Enterprise Applicartion Platform（以降、JBoss サーバ）の MBean より各種性能情報を取得するスクリプトです。 Hinemos のカスタム監視機能で本スクリプトを指定することにより、JBoss サーバ特有の統計情報の収集・監視を実現できます。

2.1 内容物

2.1.1 ドキュメント

・JBossMonitor_Script_1_0.pdf 本ドキュメントです。JBoss 監視用スクリプトのインストール方法、利用方法が記載されています。

2.1.2 スクリプト

jbossmonitor_rhel_1.0.0.tar.gz （jbossmonitor_win_1.0.0.zip） JBoss 監視用スクリプトのインストーラです。Hinemos エージェント（4.1.2 以降）がインストールされた管理対象ノード環境に解凍することにより、JBoss 監視用スクリプトを使用することができます。解凍先には管理対象の JBoss サーバがインストールされている必要はありません。

(4)

Section 2 はじめに

2.3 システム構成と動作

JBoss 監視用スクリプトの使用に関連するシステム構成と動作は以下の通りです。図 2-1 システム構成マネージャサーバクライアント JBoss サーバカスタム監視設定管理対象ノード JBoss 監視スクリプト監視実行監視結果 Hinemos マネージャ Hinemos エージェント

(5)

Section 3 前提条件

3 前提条件

3.1 動作環境

JBoss 監視用スクリプト対応 OS は、Hinemos エージェントの対応 OS に準拠します。詳細は Hinemos インストールマニュアルを参照してください。

3.2 前提条件

JBoss 監視用スクリプトは Hinemos エージェント上で動作するため、本スクリプトを動作させるマシンには、Hinemos エージェントがインストールされていることが前提となります。マシンスペックについては、Hinemos エージェント動作環境と同等スペックが推奨となります。詳細は Hinemos インストールマニュアルを参照してください。

3.3 対応バージョン

JBoss 監視用スクリプト ver1.0 は、Hinemos ver4.1.2 以降に対応しています。

また、監視対象の JBoss サーバは RedHat JBoss Enterprise Application Platform 6.2 以降です。

3.4 ネットワーク要件

JBoss 監視用スクリプトでは、管理対象ノードから JMX を使用して JBoss サーバの管理インターフェースに接続し MBean から性能情報を取得しています。そのため、管理対象ノードから JMX を使用して JBoss サーバに接続できる設定を行ってください。 JBoss サーバの管理インターフェースの設定については、JBoss サーバのマニュアルを参照してください。上記以外については、Hinemos エージェントのネットワーク要件に準じます。詳細は Hinemos インストールマニュアルを参照してください。

4 インストール・アンインストール

4.1 Linux 管理対象ノード

4.1.1 インストール

下記の手順に従ってインストールします。

(6)

Section 4 インストール・アンインストール

Copyright (c) 2014 Atomitech Corporation 1. jbossmonitor_rhel_1.0.0.tar.gz を適当な作業ディレクトリに配置します。（本書では、作業ディレクトリを/tmp ディレクトリとして解説していきます。別ディレクトリで作業をする場合は適宜読み替えてください。） 2. 管理対象ノードに Hinemos エージェントの起動ユーザでログインします。 3. jbossmonitor_rhel_1.0.0.tar.gz を/tmp ディレクトリに解凍します。 # cd /tmp # tar –xzvf jbossmonitor_rhel_1.0.0.tar.gz /tmp ディレクトリ直下に、jbossmonitor_rhel_1.0.0 ディレクトリが作成されます。 4. 解凍された jbossmonitor_rhel_1.0.0 ディレクトリを配置先ディレクトリにコピーします。（本書では、配置先ディレクトリを/opt ディレクトリとして解説していきます。別ディレクトリに配置する場合は適宜読み替えてください。） # cp –rp jbossmonitor_rhel_1.0.0 /opt 以上で、JBoss 監視用スクリプトのインストールは完了です。

4.1.2 インストール後の設定

インストール後は、以下に従い配置先ディレクトリにあるスクリプト jbossmonitor.sh の設定を変更してください。 1. jbossmonitor.sh ファイルを開きます。 # cd /opt/jbossmonitor_rhel_1.0.0 # vi jbossmonitor.sh

2. JAVA_HOME に、Hinemos エージェントで使用している openjdk のインストール先ディレクトリを設定します。 ######################################## # Local Variable ######################################## JAVA_HOME=/usr ←ここに設定します。

4.1.3 アンインストール

配置先ディレクトリにある jbossmonitor_rhel_1.0.0 フォルダを削除することにより、アンインストールします。

(7)

Section 4 インストール・アンインストール

4.2 Windows 管理対象ノード

4.2.1 インストール

下記の手順に従ってインストールします。 1. jbossmonitor_win_1.0.0.zip を適当なディレクトリに解凍します。 2. 解凍された jbossmonitor_win_1.0.0 ディレクトリを配置先ディレクトリにコピーします。以上で、JBoss 監視用スクリプトのインストールは完了です。

4.2.2 インストール後の設定

インストール後は、以下に従い配置先ディレクトリにあるバッチファイル [配置先ディレクトリ]\jbossmonitor_win_1.0.0\jbossmonitor.bat の設定を変更してください。 1. JAVA_HOME に、Java Runtime Environment（JRE） 7、もしくは java-1.7.0-openjdk のインスト

ール先ディレクトリを設定します。

REM ######################################## REM # Local Variable

REM ######################################## SET JAVA_HOME= ←ここに設定します。

4.2.3 アンインストール

配置先ディレクトリにある jbossmonitor_win_1.0.0 フォルダを削除することにより、アンインストールします。

5 管理対象ノードの登録

5.1 概要

JBoss 監視用スクリプトを使用して JBoss サーバを監視する場合、管理対象ノードとして以下のノードを登録する必要があります。・本スクリプトがインストールされたノード・JBoss サーバがインストールされたノード

(8)

Section 5 管理対象ノードの登録

5.3 登録方法

Hinemos クライアントで本スクリプトがインストールされたノード、JBoss サーバがインストールされたノードを管理対象ノードとして登録します。ノードの登録方法については、Hinemos ユーザマニュアルを参照してください。

6 JBoss 監視設定の登録

6.1 概要

JBoss サーバを監視する監視設定を作成します。

6.2 JBoss 監視設定の登録

1. [パースペクティブ]-[パースペクティブ表示]から[監視設定]を選択します。 2. 監視設定[一覧]ビューのツールバーより[新規作成]ボタンをクリックします。監視種別ダイアログが開きます。図 6-1 監視設定[一覧]ビュー表 6-1 ツールバーアイコンボタン名説明新規作成監視設定を新規作成します。

(9)

Section 6 JBoss 監視設定の登録

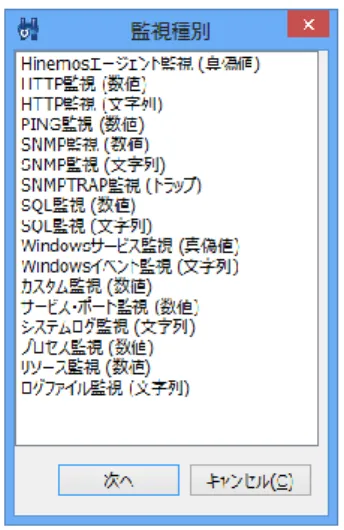

3. 監視種別ダイアログより「カスタム監視（数値）」を選択し、[次へ]ボタンをクリックします。カスタム監視[作成・変更]ダイアログが表示されます。

(10)

(11)

Copyright (c) 2014 Atomitech Corporation 表 6-2 カスタム監視[作成・変更]ダイアログ設定項目設定項目説明監視項目 ID 監視項目 ID をテキストで入力します。スコープ管理対象のJBossサーバのノードを入力します。右横の『参照』ボタンをクリックすると、スコープ選択ダイアログが開きますので、ダイアログのスコープツリーから対象ノードを選択してください。チェック設定指定したノード上でまとめてコマンド実行こちらで本スクリプトがインストールされているノードを選択します。実行ユーザ「エージェント起動ユーザ」を指定します。コマンド 6.3 コマンド設定方法を参考に、実行するコマンドを設定します。 ※上記以外の設定内容については、Hinemos ユーザマニュアルを参照してください。

6.3 コマンド設定方法

カスタム監視の［チェック設定］-[コマンド]には、以下に従いコマンドを設定します。監視する JBoss サーバの統計情報については、「7. JBoss 監視統計情報一覧」を参照してください。＜書式＞・Linux 管理対象ノード [配置先ディレクトリ]/jbossmonitor_rhel_1.0.0/jbossmonitor.sh [カテゴリ名] [オプション] ・Windows 管理対象ノード [配置先ディレクトリ]\jbossmonitor_win_1.0.0\jbossmonitor.bat [カテゴリ名] [オプション] ※「カテゴリ名」については、「7. JBoss 監視統計情報一覧」を参照してください。

(12)

Copyright (c) 2014 Atomitech Corporation ＜オプション＞オプション内容 -o [オブジェクト 1,オブジェクト 2, ... ] 必要に応じて、監視対象のオブジェクトを指定します。複数ある場合は、カンマ(,)区切りにします。 -a [属性名] 監視対象の属性名を指定します。指定しない場合は、カテゴリに含まれる属性の性能値を返します。 -r 指定された場合、全体値に対する収集値の割合を百分率で返します。 -d [監視項目 ID] 指定された場合、前回収集値との差分を返します。監視項目 ID には、本コマンドを設定するカスタム監視の監視項目 ID を設定します。 -ｋ [係数] 指定された係数で割った値を性能値として返します。例えば、ミリ秒で取得する性能値を秒単位で取得する場合には「1000」を指定します。 -h [JBoss ホスト:ポート] JBoss サーバの管理インターフェースのホスト名（IP アドレス）、ポート番号を指定します。指定しない場合、JBoss サーバの管理インターフェースのデフォルトである「127.0.0.1:9999」に接続します。 -u [JBoss 管理ユーザ] JBoss サーバの管理ユーザ名を指定します。 -p [JBoss 管理ユーザパスワード] JBoss サーバの管理ユーザに対応したパスワードを指定します。 -e 指定された場合、一定期間（2 時間）を経過した差分取得用ファイルを削除します。

(13)

Copyright (c) 2014 Atomitech Corporation ＜コマンド設定例＞カスタム監視の［チェック設定］-[コマンド]に設定する例を以下に示します。例では Linux 管理対象ノードを使用しております。Windows 管理対象ノードを使用される場合は、適宜読み替えてください。 JBoss サーバの管理インターフェースの接続情報は以下であることを前提とします。 IP アドレス：192.168.56.101 ポート番号：9999 管理ユーザ名：jbossuser パスワード：jbosspass ・「現在使用しているヒープメモリ量」（カテゴリ名：Heap、属性名：used）の性能値を取得する。

[配置先ディレクトリ]/jbossmonitor_rhel_1.0.0/jbossmonitor.sh Heap –a "used" -h "192.168.56.101:9999" -u "jbossuser" -p "jbosspass" ・「送られた要求を現在処理しているスレッドの数」（カテゴリ名：WebThread、属性名：currentThreadsBusy）について、全体値に対する収集値の割合を取得する。但し、監視対象の Web コネクタは以下の通り。・プロトコル：http ・ホスト名：なし・ホストアドレス：192.168.56.102 ・ポート番号：8080

[配置先ディレクトリ]/jbossmonitor_rhel_1.0.0/jbossmonitor.sh WebThread –a "currentThreadsBusy" –r –o "http,,192.168.56.102,8080" -h "192.168.56.101:9999" -u "jbossuser" -p "jbosspass"

・カテゴリ名「Ejb」より、前回収集値との差分を取得する。

但し、コマンドを設定するカスタム監視の監視項目 ID は「mon_custom1」とする。 [配置先ディレクトリ]/jbossmonitor_rhel_1.0.0/jbossmonitor.sh Ejb –d "mon_custom1" -h "192.168.56.101:9999" -u "jbossuser" -p "jbosspass"

・カテゴリ名「Ejb」より、前回収集値との差分について全体値に対する収集値の割合を取得する。但し、コマンドを設定するカスタム監視の監視項目 ID は「mon_custom1」とする。

[配置先ディレクトリ]/jbossmonitor_rhel_1.0.0/jbossmonitor.sh Ejb –d "mon_custom1" -r -h "192.168.56.101:9999" -u "jbossuser" -p "jbosspass"

(14)

Section 7 JBoss 監視統計情報一覧

7 JBoss 監視統計情報一覧

以下の統計情報一覧に従い、JBoss 監視設定で監視可能な統計情報は以下の通りです。こちらを参考にカスタム監視の［チェック設定］-[コマンド]を設定してください。 ※「差分可否」が○の場合スクリプトのオプション「-d」が設定可能です。また、「割合可否」が○の場合、スクリプトのオプション「-r」が設定可能です。・サーバ基本情報カテゴリ名属性名説明単位指定するオブジェクト差分可否割合可否

Heap used 現在使用しているヒープメモリ量 Byte なし × ○

committed 現在使用可能なヒープメモリ量 Byte × ○

NonHeap used 現在使用している非ヒープメモリ量 Byte なし × ○

committed 現在使用可能な非ヒープメモリ量 Byte × ○

Cpu cpuUsage CPU 使用率 % なし × ×

Threads PeakThreadCount スレッド数のピーク値個数なし × ×

ThreadCount 現在のスレッド数個数 × ×

DaemonThreadCount デーモンスレッドのスレッド数個数 × ×

(15)

Copyright (c) 2014 Atomitech Corporation ・データソースカテゴリ名属性名説明単位指定するオブジェクト差分可否割合可否 DatasourcePool ActiveCount 活動中の接続数（スレッド数）個数データソース名 × ○ MaxUsedCount 同時に使用された接続の最大数個数 × ○ InUseCount 現在使用されている接続数（実行中）個数 × ○ MaxWaitCount 接続を取得するために待っているスレッドの最大数個数 × × TimedOut 接続を取得するためにタイムアウトとなっているスレッド数個数〇 × XaDatasourcePool ActiveCount 活動中の接続数（スレッド数）個数データソース名 × ○ MaxUsedCount 同時に使用された接続の最大数個数 × ○ InUseCount 現在使用されている接続数（実行中）個数 × ○ MaxWaitCount 接続を取得するために待っているスレッドの最大数個数 × × TimedOut 接続を取得するためにタイムアウトとなっているスレッド数個数〇 × DatasourcePoolTime MaxWaitTime 接続を取得するための最大待ち時間ミリ秒データソース名 × × AverageBlockingTime 接続のためにブロッキングでかかった平均時間ミリ秒 × × AverageCreationTime 物理的な接続を作成するためにかかった平均時間ミリ秒 × × MaxCreationTime 物理的な接続を作成するためにかかった最大時間ミリ秒 × × TotalBlockingTime ブロッキングの合計時間ミリ秒〇 × TotalCreationTime 接続作成の合計時間ミリ秒〇 × XaDatasourcePoolTime MaxWaitTime 接続を取得するための最大待ち時間ミリ秒データソース名 × × AverageBlockingTime 接続のためにブロッキングでかかった平均時間ミリ秒 × × AverageCreationTime 物理的な接続を作成するためにかかった平均時間ミリ秒 × × MaxCreationTime 物理的な接続を作成するためにかかった最大時間ミリ秒 × × TotalBlockingTime ブロッキングの合計時間ミリ秒〇 × TotalCreationTime 接続作成の合計時間ミリ秒〇 ×

(16)

カテゴリ名属性名説明単位指定するオブジェクト差分可否割合可否 DatasourcePrepared PreparedStatementCacheAcc essCount プリペアドステートメント·キャッシュからステートメントの使用された回数回数データソース名〇 × PreparedStatementCacheHit Count プリペアドステートメント·キャッシュからステートメントの使用できなかった回数回数〇 ○ PreparedStatementCacheMis sCount プリペアドステートメント·キャッシュがアクセスされた回数回数〇 ○ PreparedStatementCacheCur rentSize 現在プリペアドステートメント·キャッシュにキャッシュされてプリペアドステートメントおよび呼び出し可能ステートメントの数個数 × × XaDatasourcePrepared PreparedStatementCacheAcc essCount プリペアドステートメント·キャッシュからステートメントの使用された回数回数データソース名〇 × PreparedStatementCacheHit Count プリペアドステートメント·キャッシュからステートメントの使用できなかった回数回数〇 ○ PreparedStatementCacheMis sCount プリペアドステートメント·キャッシュがアクセスされた回数回数〇 ○ PreparedStatementCacheCur rentSize 現在プリペアドステートメント·キャッシュにキャッシュされてプリペアドステートメントおよび呼び出し可能ステートメントの数個数 × ×

(17)

WebByte bytesReceived コネクタが受信したバイト数 (POST データ) Byte ・プロトコル

（http もしくは ajp） × × bytesSent コネクタが送信したバイト数 Byte 〇 × WebTime maxTime リクエスト処理にかかった最大時間ミリ秒・プロトコル（http もしくは ajp） × × processingTime コネクタが使用した処理時間ミリ秒〇 × WebCount requestCount コネクタによるリクエスト処理時に発生したエラー数個数・プロトコル（http もしくは ajp）〇 × errorCount コネクタが処理したリクエスト数個数〇 ○ WebThread currentThreadCount 要求を処理するために待機しているスレッドの合計数個数・プロトコル・ホスト名・ホストアドレス・ポート番号 × × currentThreadsBusy 送られた要求を現在処理しているスレッドの数個数 × ○ ・EJB3 カテゴリ名属性名説明単位指定するオブジェクト差分可否割合可否 Ejb active-count 実行しているタスクのスレッド数個数なし × ○ current-thread-count プール内にある現在のスレッド数個数 × ○ largest-thread-count これまでプール内に同時に存在可能な最大数個数 × × completed-task-count 実行が完了したタスクの総数個数〇 × rejected-count 拒否されたタスクの数個数〇 ○ task-count 実行予約されたタスクの総数個数〇 ○

(18)

Copyright (c) 2014 Atomitech Corporation ・トランザクションカテゴリ名属性名説明単位指定するオブジェクト差分可否割合可否 Transaction number-of-transactions 中止（すなわち、ロールバック）されたトランザクションの数個数なし〇 × number-of-aborted-transactions コミットされたトランザクションの数個数〇 ○ number-of-committed-transactions タイムアウトの原因でロールバックされたトランザクションの数個数〇 ○ number-of-timed-out-transactions 作成されたトランザクションの合計数（トップレベルとネストされたものを含む）個数〇 ○ TransactionFail number-of-application-rollbacks アプリケーションの要求によってロールバックされたトランザクションの数個数なし〇 × number-of-resource-rollbacks リソース側の原因でロールバックされたトランザクションの数個数〇 ×

(19)

Copyright (c) 2014 Atomitech Corporation ・デプロイメントカテゴリ名属性名説明単位指定するオブジェクト差分可否割合可否 DeploymentWebSession max-active-sessions 使用中のセッションの数個数・デプロイメント名・サブデプロイメント名（任意） × × active-sessions 同時にアクティブに保てる最大セッション数個数 × ○ sessions-created タイムアウトによって破棄されたセッションの数個数〇 × expired-sessions 作成可能なセッション数の上限に達したためにセッションの作成を拒絶した回数個数〇 ○ rejected-sessions セッション管理機構が作成したセッションの総数個数〇 ○ DeployEjbPool pool-available-count 有効なインスタンスプール数個数・デプロイメント名・サブデプロイメント名（任意）・EJB 種別・EJB 名 × ○ pool-current-size 現在のプールのサイズ個数 × ○

(20)

Copyright (c) 2014 Atomitech Corporation ・JMS カテゴリ名属性名説明単位指定するオブジェクト差分可否割合可否 QueueConsumer consumerCount このキューからメッセージを消費するコンシューマー数接続数宛先名 × × QueueMessage messageCount このキューがコンシューマーに現在送信するメッセージ数個数宛先名 × × deliveringCount このキューにあるスケジュールされたメッセージ数個数 × ○ scheduledCount このキューにある現在メッセージ数個数 × ○ messagesAdded 作成時からこのキューに追加されたメッセージ数個数〇 × TopicMessage messageCount このキューがコンシューマーに現在送信するメッセージ数個数宛先名 × × deliveringCount このキューにある現在メッセージ数個数 × ○ messagesAdded このトピックの非永続サブスクライバすべてに対するメッセージ数個数〇 × nonDurableMessageCount このトピックの永続サブスクライバすべてに対するメッセージ数個数〇 ○ durableMessageCount 作成時からこのキューに追加されたメッセージ数個数〇 ○ TopicSubscriber subscriptionCount このトピックの永続サブスクライバ数サブスクライバ数宛先名 × × durableSubscriptionCount このトピックの非永続サブスクライバ数サブスクライバ数 × ○ nonDurableSubscriptionCount このトピックの (永続あるいは非永続) サブスクライバ数サブスクライバ数 × ○

(21)

Section 8 参考情報

8 参考情報

8.1 統計情報の小数点以下桁数の変更

取得する統計情報の小数点以下桁数を変更するには、システムプロパティ「jbossmonitor.valuescale」に小数点以下桁数を設定します。・Linux 版の場合 [配置先ディレクトリ]/jbossmonitor_rhel_1.0.0/jbossmonitor.sh の設定を以下に従い変更してください。 JAVA_OPTS="${JAVA_OPTS} -Djbossmonitor.valuescale=3" ←ここに設定します。 JBOSSMONITOR_CLASSPATH="${SCRIPT_DIR}/lib/JBossMonitor.jar" ・Windows の場合 [配置先ディレクトリ]/jbossmonitor_win_1.0.0/jbossmonitor.bat の設定を以下に従い変更してください。 -Djava.util.logging.config.file=%SCRIPT_DIR%\etc\logging.properties ^ -Djbossmonitor.valuescale=3 ^ ←ここに設定します。

(22)

Section 9 変更履歴

9 変更履歴

「JBoss」は、米国およびその他の国における Red Hat, Inc.の登録商標です。

「Linux」は、Linuss Torvalds 氏の米国およびその他の国における登録商標または商標です。その他、本書に記載されている会社名、製品名は、各社の登録商標または商標です。なお、本文中、図中には TM、R マークは記載しておりません。
