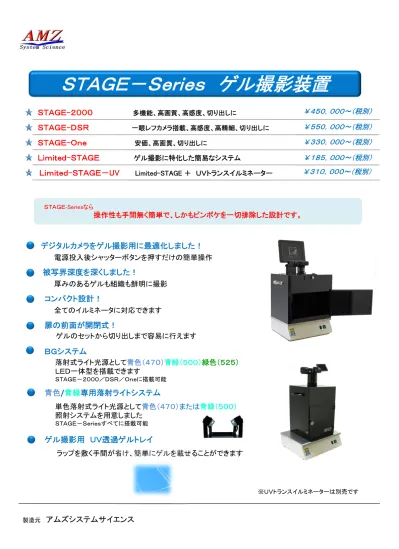

STAGE-Series ゲル撮影装置
STAGE-2000
多機能、高画質、高感度、切り出しに
Limited-STAGE
ゲル撮影に特化した簡易なシステム
Limited-STAGE-UV
Limited-STAGE + UVトランスイルミネーター
STAGE-DSR
一眼レフカメラ搭載、高感度、高精細、切り出しに
STAGE-Seriesなら操作性も手間無く簡単で、しかもピンボケを一切排除した設計です。
STAGE-Seriesなら操作性も手間無く簡単で、しかもピンボケを一切排除した設計です。
デジタルカメラをゲル撮影用に最適化しました!
電源投入後シャッターボタンを押すだけの簡単操作
被写界深度を深くしました!
厚みのあるゲルも組織も鮮明に撮影
コンパクト設計!
全てのイルミネータに対応できます
扉の前面が開閉式!
ゲルのセットから切り出しまで容易に行えます
製造元アムズシステムサイエンス
¥450,000~(税別)
¥310,000~(税別)
¥550,000~(税別)
STAGE-One
安価、高画質、切り出しに
¥330,000~(税別)
¥185,000~(税別)
BGシステム
落射式ライト光源として
青色(470)
青緑(500)
緑色(525)
LED一体型を搭載できます
STAGE-2000/DSR/Oneに搭載可能 ※UVトランスイルミネーターは別売です青色
/
青緑
専用落射ライトシステム
単色落射式ライト光源として
青色(470)
または
青緑(500)
照射システムを用意しました
STAGE-Seriesすべてに搭載可能ゲル撮影用 UV透過ゲルトレイ
ラップを敷く手間が省け、簡単にゲルを載せることができます
STAGE-2000
¥450,000~STAGE-2000
¥450,000~●
高感度、高画質、多機能デジタルカメラを採用
8インチ液晶モニター搭載
●
4種類の撮影条件を登録。UV光撮影、白色落射撮影、白色光透過撮影
など手間無く簡単に撮影ができます。
●
撮影後の画像をカメラ内で編集できます(明度、コントラストなどの
レベル補正やトリミング操作)
●
切り出し可能
●
印刷する場合は感熱式プリンター(920)、コンパクトフォトプリンター(406)
共にお勧めです。
STAGE-DSR
¥550,000~STAGE-DSR
¥550,000~●
一眼レフカメラ搭載、高感度、高画質、高精細
8インチ液晶モニター搭載
●
簡単撮影から、より詳細な設定での撮影まで幅広く対応
一眼レフカメラでありながら、手間無く簡単に撮影ができます。
●
パソコンからのリモート撮影も可能
●
切り出し可能
●
印刷する場合は感熱式プリンター(920)がお勧めです。
STAGE-One
¥280,000~STAGE-One
¥280,000~●
カメラのバリアングル液晶モニターでの観察となります(3.0インチ)
●
3種類の撮影条件を登録。UV光撮影、白色光落射撮影、白色光透過
撮影など手間無く撮影ができます。
●
両側に扉があり、上部観察窓より確認をしながら切出しができます。
●
印刷する場合はコンパクトプリンター(406)がお勧めです。
Limited-STAGE
¥185,000~Limited-STAGE
¥185,000~●
STAGE-Seriesの高機能を継承し
、
ゲル撮影に特化した安価なシステムです。
●
カメラのバリアングル液晶モニターでの観察となります(3.0インチ)
●
2種類の撮影条件を登録。UV光撮影、白色光撮影手間無く撮影ができます。
●
印刷する場合はコンパクトプリンター(406がお勧めです)
●
Limited-STAGE-UV
(UVトランスイルミネーター付) ¥310,000
-●
Limited-STAGE-BL(青色470nmLED照射付)
¥220,000-●
Limited-STAGE-BL (UVトランスイルミネーター、青色LED照射付)
¥345,000-STAGE-2000BG/STAGE-DSRBG
STAGE-2000BG/STAGE-DSRBG
●
STAGE-2000/STAGE-DSRに蛍光照射システム付。
●
青色(470nm)青緑(500nm)緑色(525nm)LEDを搭載したシステムです。
●
さまざまな蛍光試薬に対応し、幅広い用途にご使用できます。
●
強度可変のため、サンプル強度に応じて自由に変更できます。
※上記製品全てUVトランスイルミネータは別売です撮影時のUV管の写り込みやピンボケを一切排除したシステムです。
デジタルカメラ撮影装置によくあるUV管の写り込みやピントが合いにくいことが起こります。 STAGE-2000ならどんな撮影条件でも一切起こりませんのでわずらわしさが全くありません。デジタルカメラをゲル撮影用に最適化しています。
撮影するごとに設定を調整する必要はありません。電源onの後はシャッターボタンを押すだけと、撮影する人の手間を一切排除しました。 さらに、 露光時間、絞り、ISO感度など、簡単に変更調整できます。 イルミネータの上に2枚のUVスケールを置き、同時に撮影しました。 上下どちらにもピントが合います。 上: イルミネータの上 下: イルミネータから1cm上 ゲルの厚みも様々です。また、厚みのある組織やプレートなどもすべて の範囲にピントが合いますので難しいサンプルも容易に撮影できます。8インチ液晶モニター搭載で、大きくゲル画像を確認
フィルターの取り外し、交換はスライド式です
フィルターホルダーはスライド式で、簡単 に交換ができます。 UV光撮影、白色光撮影、他の蛍光用フィ ルタへと簡単に切替ができます。 STAGE用フィルター(BP5465)は エチジウムブロマイド、サイバーグリーン 共に使用できます。 ゲル画像を大きく確認しながら、撮影ができます。 また、カメラは180度自由に回転しますので、カメラ のあらゆる設定も容易に行えます。 傾いて置いたゲルもカメラを動かすことでまっすぐ に撮影ができます。STAGE-2000
¥450,000~
540mm ※UVトランスイルミネーターは別売です。
切り出しに最適です
上部観察窓(UVカット)より確認しながら切り出しができます。 扉の前面は広く開放でき、遮光カーテンを用いて使用できます。 遮光カーテンはマグネット脱着式ですので簡単に取り外しができます。 開放部は300(W)x150(H)mmカメラからUSB接続で直接印刷ができます
安価で写真並みの高画質印刷ができます。
撮影から印刷終了まで40秒で完了し、ポラロイドと同等の画質が得
られ、ランニングコストは25円/枚と経済的です。
CCDタイプのゲル撮影装置によく使われている感熱式プリンターにも
接続ができますので操作性も良くなります。
印刷時間は3秒でランニングコストも10円/枚と経済的です。
また、デジタルカメラの特性が生かされ、バンドの拡大印刷もできます。
デジタル画像としての保存から、スピード印刷まで有意性は大きく広が
ります。
撮影から印刷まで手間が一切かかりません
STAGE-2000VP
(感熱紙プリンターシステム付)
¥630,000-STAGE-2000CP
(コンパクトプリンターシステム付)
¥475,000-STAGE-2000
(プリンターなし)
¥450,000-撮影後のデータはSDカードに保存されます
データをPCでご使用される場合、もしくはプリンタをお持ちで接続をお考
えの場合(別途コネクタが必要となることがあります)
Wi-Fi(無線LAN)内蔵SDメモリーカードのご使用でパソコンにワイヤレス
で撮影画像を転送できます(別売)。 7ページ目ご参照
UVトランスイルミネーターは別売です UVトランスイルミネーターは別売です UVトランスイルミネーターは別売です EtBr SYBR Green UVトランスイルミネーター 撮影例おすすめ!
春キャンペーン価格!
春キャンペーン価格!
UV(312nm)
青色(470nm)
EtBr SYBRGreen GelRed UltraPower
青色(470nm)はカタログのSTAGE-2000BGまたはALG470をご参照ください
UltraPowerは毒性、発がん性のない新しい染色試薬です。UVにも青色(470nm)にも対応しております。 詳しくは当社ホームページまたは、カタログをご参考ください。
落射式ライトビュアーは右ライトが取り外し可能ですので、用途に合わ せて透過式、落射式と切替えてご使用いただけます。 透過式としてご使用の場合の照射範囲 127x100mm
落射式ライトビュアー(透過にも対応)
おすすめ X線フィルム(透過) SDS-PAGE(透過) タイタープレート(透過) コロニー(落射) (落射) スライドガラス(透過)透過式ライトビュアー大
SDS-PAGE、タイタープレート、 X線フィルム、スライドガラス等 に適しています。ライトビュアー に載せる方式ですので撮影範 囲全体が広がります。透過式ライトビュアー中
SDS-PAGE、タイタープレート等に適 しています。小型ですので本体を移 動させる必要がなく、キャビネット内に 置くことができます。 照射範囲230x135mm 外形寸法262x172mmオプション
Limited-STAGE
¥185,000~
STEGE-Seriesの高機能を継承し、ゲル撮影に特化した安価なシステムです。
★STAGE-2000から必要最低限の機能だけを残し、リーズナブルな価格でコンパクトな設計です。
★STAGE-Series搭載による撮影時の操作性はそのままに、電源投入後シャッターボタンを押すだけで
ピンボケの起こらない機能も継承していますので手間が一切かかりません。
★コンパクトで持ち運びも簡単です。220(W)x220(D)x440(H)mm 3kg
カメラの液晶モニターはバリアングル液晶
カメラからUSB接続で直接印刷ができます
(別売)
落射式ライトビュアー、透過式ライトビュアーも取り付け可能
(別売)
STAGE-1000白色光オプションライト、プリンタシステムにも対応します。 SDS-PAGE等の明視野撮影も可能です。 自由にアングルを変えられますので、画像の確認も楽に行えます。扉は前面開閉
STAGE-1000同様、扉は前面解放ですので、キャビネットを 動かす必要もなくゲルをセットできます コンパクトプリンターシステムを使用すればパソコンを必要とせず、簡単に撮影から印刷までできます。 440mm EtBr コンパクトプリンターシステム カタログNO. 型式 仕様 価格 406 CP4SY 本体、用紙108枚分x2pack、USB切替器、USBケーブル¥35,000-Limited-STAGE-UV
¥310,000-Limited-STAGE + UVトランスイルミネータ
UVトランスイルミネーター仕様 312nm 強度100/70%切替 フィルターサイズ15x15cm UV撮影でエチジウムブロマイド、SYBRGreen、GelGreen、UltraPower等を撮影できます。 (フィルター標準装備)Limited-STAGE-BL
¥220,000-Limited-STAGE + 青色(470nm) LED照射
両側よりLED照射します。SYGRGreen、SYBRGold、GELGreen、UltraPowerセーフダイ等の撮影に。 UltraPower SYBRGreenLimited-STAGE-UVBL
¥345,000-Limited-STAGE + UVトランスイルミネーター + 青色(470nm) LED照射
UV(312nm)・青色(470nm)を装備していますので、様々な試薬に対応します。おすすめ!
UltraPowerシンプルモデル
UVトランスイルミネーターはついていませんUVトランスイルミネーター付き
青色照射付き
UVトランスイルミネーター、青色照射付き
STAGE-2000BG/STAGE-DSRBG
落射式ライト光源として
青色
青緑
緑色
LED一体型を搭載しました。
◆
様々な蛍光試薬に対応し、幅広い用途にご使用できます。
◆
ゲル以外の様々な蛍光サンプルにも対応します。
◆お客様のご要望に応じ他の波長、または全色同波長等にも対応します。
◆
LED光源は右、左、奥と3方向より照射します。
◆
強度可変のため、サンプル強度に応じて自由に調整できます。
◆
波長切替はスイッチを押すだけで切り替わりますのでわずらわしさはありません。
◆
フィルタ交換も簡単ですので多重染色も楽に撮影できます。
◆LED用標準フィルターを
2個セット
(560LP,600LP)
◆
STAGE本体のみご購入後の追加オプションにも対応します(
¥200,000)。
蛍光対応試薬(代表例)
青色(470nm) SYBRGreenⅠ/Ⅱ SYBRGold SYBRSafe SYPRORuby SYPROOrange FITC GFP Alexa488 etc 青緑(500nm) SYBRGreenⅠ/Ⅱ SYBRGold SYBRSafe SYPRORuby SYPROOrange etc 緑色(525nm) ProQDiamond SYPRORed Cy3 Alexa532 DsRed etc ※蛍光サンプルによっては標準フィルター以外に別途対応フィルターが必要になる場合がありますので、お問い合わせください。 SYPRO® Ruby 470nm照射 SYBR® Safe 470nm照射 Alexa® 488 470nm照射 Pro-Q®Diamond 525nm照射 マウス GFP 470nm照射 STAGE-2000BGR 撮影例 Qdot 625 を用いた ウェスタン 蛍光検出用キット" WesternDot™ 625 470nm照射 ※UVトランスイルミネーターは別売です。
470nm 500nm 525nmSTAGE-DSR
¥550,000~
★ゲル撮影用に最適化していますので、操作は簡単でミスのない撮影ができます。
★STAGE-2000同様にすべてのオプションに対応します。
★一眼レフカメラでありながら、被写界深度が深く、厚みのあるゲルから組織、プレート
まで幅広く高感度に撮影ができます。
★パソコンからのリモート撮影も可能です。
★データ改ざん防止記録媒体がご使用できます(別売)
(企業の品質管理向け)
★
感熱式プリンターシステムでの印刷がお勧めです。
一眼レフカメラ搭載で高感度、高画質、高精細な撮影ができます。
STAGEーOne
¥280,000~
★カメラの液晶モニターはバリアングルですので自由に角度を変えられます。
★両側に扉があり、上部観察窓(UVカット付)より確認をしながら切りだしができます。
★前面にも扉があり、ゲルのセットも容易に行えます。
★落射式ライトビュアー、透過式ライトビュアーも取り付け可能です。
★コンパクトプリンターでの印刷がお勧めです。
ゲル撮影から切り出しまでをカバーした安価なシステムです。
UVトランスイルミネーターは別売です。
UVトランスイルミネーターは別売です。
STAGE-2000 STAGE-DSR STAGE-One Limited-STAGE
有効画素数 ※ 1000万画素 1800万画素 1430万画素 1430万画素 光学ズーム 3倍 4倍 4倍 液晶モニター 8インチ液晶モニター 8インチ液晶モニター カメラの液晶モニター(3.0) カメラの液晶モニター(3.0) 画像ファイル JPEG,RAW JPEG,RAW JPEG,RAW JPEG,RAW 記録媒体 SDカード SDカード SDカード SDカード 最大撮影サイズ 22x20cm 20x20cm 15x15cm 19x19cm 切り出し 可 可 可 不可 推奨プリンタ コンパクトプリンタ 感熱式プリンタ 感熱式プリンタ コンパクトプリンタ コンパクトプリンタ サイズ・重量(WxDxHmm) 340x260x540 重量9kg 340x260x540 重量9kg 250x260x420 重量3kg 220x220x440 重量3kg
【
STAGE-Series比較】
【構成内容】
※画素数は高いだけでは高画質にはなりません。撮像素子が最も重要な要素となります。STAGE-Seriesで搭載しているカメラはすべてゲル撮影に適した 高性能カメラのみを使用しております。一眼レフカメラ搭載
STAGE-2000 STAGE-DSR デジタルカメラシステム、8インチ液晶モニター、キャビネット、ACアダプタ、USBケーブル、ゲル撮影用レンズ、STAGE用フィルター、観察用UVカットレンズ、 ゲル切出用遮光カーテン、SDカード、SDカードリーダー、OAタップ STAGE-2000BG STAGE-DSRBG デジタルカメラシステム、8インチ液晶モニター、キャビネット、ACアダプタ、USBケーブル、ゲル撮影用レンズ、STAGE用フィルター、観察用UVカットレンズ、 ゲル切出用遮光カーテン、SDカード、 SDカードリーダー、OAタップ、蛍光照射装置(470,500,525nm)、 蛍光撮影用標準フィルター2個 STAGE-One デジタルカメラシステム、キャビネット、ACアダプタ、USBケーブル、ゲル撮影用レンズ、STAGE用フィルター、ゲル切出用遮光カーテン、SDカード、 SDカードリーダー、OAタップ Limited-STAGE デジタルカメラシステム、キャビネット、ACアダプタ、USBケーブル、ゲル撮影用レンズ、STAGE用フィルター、SDカード、SDカードリーダーUVトランスイルミネーター
¥140,000~
仕様
●
8W放電管使用
●
強度切替
100/70% (ECX15M)
●
2波長切替
312/365nm(TCP20LM)
●
セーフティーカバー付き
●
外形サイズ
340x280x102mm
上記以外にも254nm、365nmタイプ、2波長切替タイプと用意しておりますので別途お申し付けください。オートマティック機能により簡単に分子量計算から定量まで解析を行います
画像解析ソフトウエア
TotalLab Quant
¥300,000-TotalLab Quant画像解析ソフトウエアは4つのパラメータから構成されています
★
1次元電気泳動ゲル画像解析ソフトウエア
★
コロニーカウンティング
★
アレイ解析
★
アナリシスツールボックス(様々な形状を解析)
260nm以降を透過しますので感度を損なうことなく撮影できます。
切出時のご使用でイルミネーターを傷つける心配がありません。
15x15(cm)とコンパクトで弊社STAGE-Seriesすべてにご使用いただけます。
片側がL型のため持ちやすくなっております。
短波長(254nm)イルミネーターでは感度が低下します。 カタログNO. 型式 数量 サイズ 価格 310 UVTR15 1個 150(W)x150(D)x20(H)mm ¥8,000-310-002 UVTR15X2 2個入り 150(W)x150(D)x20(H)mm ¥15,000-Wi-Fi(無線LAN)内蔵SDメモリーカードの使用でパソコンにワイヤレスで撮影画像を転送
(別売)
STAGE-SeriesカメラはすべてWi-Fi(無線LAN)内蔵SD型メモリーカード
Eye-Fi
に対応しています(別売)
Eye-Fiカードを使用することで撮影した画像は自動的にパソコンに転送されます。
転送が完了した画像を自動的に削除するエンドレスモードも搭載しています。
iPhone、iPad、Androidへの転送も可能です。
ゲル撮影用 UV透過ゲルトレイ
¥8,000-
おすすめ!
カタログNO. 型式 UV波長 フィルターサイズ 価格 308 ECX15M 312nm 15x15cm ¥140,000 915 TCP20LM 312/365nm 20x20cm ¥180,000 トレイなしで撮影 トレイを使い撮影蛍光照射装置
ALB-470
ALG-500
ALG-525
STAGE-2000内への搭載例 Limited-STAGE内への搭載例 SYBRGreen単色落射式ライト光源として
ALB-470
(青色470nm)
ALG-500
(青緑500nm)
ALG-525
(
緑525nm)
◆
SybrSafe、SybrGreen、SybrGold、GFPなどのサンプルを劣化させることなく撮影ができます。
◆
ゲル以外の様々な蛍光サンプルにも対応します。
◆
角度可変で照射範囲を調整できます。
◆
ご希望に応じ他の波長への変更もお受けいたします。
◆
STAGE-Series全てに対応可能です。
(Limited-STAGE初期バージョンには対応しておりません。 別途お問い合わせください) 角度調整可能です カタログNo. 品名 構成内容 価格 702-1 ALB-470A 本体、オレンジ゙フィルター(撮影用49mm、観察窓用65mm各1枚)、赤色フィルター(600LP)49mm ¥60,000-702-2 ALB-470B 本体、オレンジプレート ¥60,000-702-3 ALB-470AB 本体、オレンジフィルター(撮影用49mm、観察窓用65mm各1枚)、赤色フィルター(600LP)49mm、 オレンジ゙プレート ¥65,000-703-1 ALG-500A 本体、オレンジフィルター(撮影用49mm、観察窓用65mm各1枚)、赤色フィルター(600LP)49mm ¥60,000-703-2 ALG-500B 本体、オレンジプレート ¥60,000-703-3 ALG-500AB 本体、オレンジフィルター(撮影用49mm、観察窓用65mm各1枚)、赤色フィルター(600LP)49mm、 オレンジプレート ¥65,000-704-1 ALG-525A 本体、オレンジ゙フィルター(撮影用49mm、観察窓用65mm各1枚)、赤色フィルター(600LP)49mm ¥60,000-704-2 ALG-525B 本体、オレンジプレート ¥60,000-704-3 ALG-525AB 本体、オレンジフィルター(撮影用49mm、観察窓用65mm各1枚)、赤色フィルター(600LP)49mm、 オレンジプレート ¥65,000-※STAGE-Seriesご使用のお客様は702-1、702-3、703-1、703-3、704-1、704-3がお勧めです。 Limited-STAGEご使用のお客様は702-2または703-2、703-2がお勧めです。 STAGE-Series以外でご使用のお客様は702-2または703-2がお勧めです。 サイズ 190(w)x190(D)x110(H)mm 照射範囲 190x190mm(最大) 消費電力 100V 30mA オレンジフィルター 撮影用49mm 赤色フィルター撮影用49mm 600LP オレンジプレート 180X160mm UltraPower オレンジフィルター観察窓用 65mm付属品
【価格】
