増設可能な親機は
（
41 ページ）
●
増設子機を使用するには、
お使いの親機への登録（増設）
が必要です。
（
16・17 ページ）

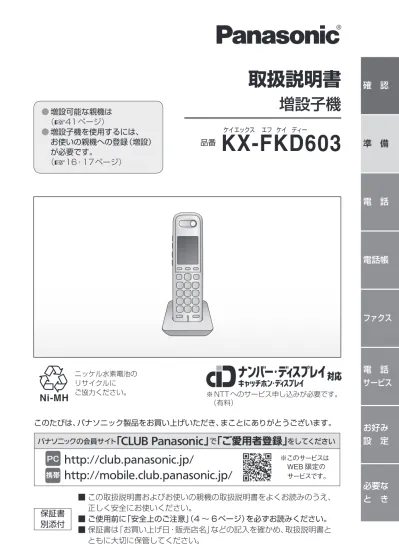

取扱説明書
増設子機
KX-FKD603
ケイ エフ ケイ ディー品番
エックスこのたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。
■ この取扱説明書およびお使いの親機の取扱説明書をよくお読みのうえ、
正しく安全にお使いください。
■ ご使用前に「安全上のご注意」
（4 ～ 6ページ）を必ずお読みください。
■ 保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書と
ともに大切に保管してください。
保証書
別添付
ニッケル水素電池の リサイクルに ご協力ください。 ※ NTT へのサービス申し込みが必要です。 （有料）確 認
準 備
電 話
電話帳
ファクス
電 話
サービス
お好み
設 定
必要な
と き
・ 増設した親機によって、利用できない機能があります。
（
41ページ）
・ この取扱説明書で説明している親機の操作やディスプレイ表示は、KX-PD703UD ／
KX-PD703UW ／ KX-PD703SL ／ KX-PD703SW のものです。
増設する親機によっては操作やディスプレイ表示が異なる場合があります。
・ 親機の取扱説明書と合わせて、よくお読みください。
確
認
準
備
電
話
●
本体と付属品／添付品
………3
安全上のご注意
………4
使用上のお願い
………7
●
人感センサーについて
………10
●
各部のなまえとはたらき
………12
準備
●
子機を準備する
………15
●
子機を親機に登録する
………16
電話をかける／受ける
………18
●
電話をかける／受ける
………18
●同じ相手にもう一度かける
………19
●電話帳でかける
………19
●ワンタッチダイヤルでかける
………19
●
通話中の機能
………20
●通話中に受話音量を変える
………20
●相手の声の音質を変える
………20
●相手に待ってもらう
………20
●キャッチホンを受ける
………20
●
内線電話をかける／受ける
………21
●
電話をまわす／ 3者通話にする
……22
●
相手の声を確認して電話に出る
（自動あんしん応答）
………24
電話帳に登録する
………25
●
電話帳を転送する
………26
●
ワンタッチダイヤルに登録する
……28
ファクスを受ける
………29
かけてきた相手の電話番号がわかる
ナンバー・ディスプレイサービス
……30
●着信履歴を見る
………30
●着信読み上げについて
………31
●グループ読み上げについて
………31
音の設定
………32
●呼出音を変える
………32
●音の大きさを変える
（呼出音量 / 受話音量 /
スピーカー音量）
………32
キーロックを使う
………33
●
お知らせセンサー／
あんしんセンサーを使う
………34
機能一覧
………35
必要なとき
●
窓／ドアセンサーを使う
………37
●
お手入れ
………38
●
壁（柱）に掛ける
………38
●
電池パックを交換する
………39
●
仕様
………40
●
別売品
………40
●
増設可能な親機と利用できない
機能
………41
●
保証とアフターサービス
………42
電
話
帳
ファクス
「困ったとき」は、親機の取扱説明書を参照
してください。
電話
サービス
お好み設定
必要なとき
■ 商標について
本書に記載の会社名・ロゴ・製品名・ソフトウェア名は、各会社の商標または登録商標です。
もくじ
本体と付属品
3
本体と付属品／添付品
不備な点がございましたら、お買い上げの販売店へお申し付けください。□ 本体
…………1 台
□ 子機用充電台
……1 台
□ 電池パック
………1 個
添付品
□ 保証書
……1 式
□
取扱説明書（本書）
………1 冊
お買い上げ時は、電池カバーが
取り付けられています。
電源コード
（長さ約 1.6 ｍ）
確 認
準 備
電 話
電話帳
ファクス
電 話
サービス
お好み
設 定
必要な
と き
安全上のご注意
必ずお守りください
■ 液もれしたとき、
“液”に触れたり目に入れない
■ 分解・修理・改造しない
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
■ お守りいただく内容を次の 図記号で説明しています。 ■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、 説明しています。危険
「死亡や重傷を負うおそれが大きい内容」です。警告
「死亡や重傷を負うおそれがある内容」です。注意
「 軽傷を負うことや、財産の損害が発生する おそれがある内容」です。 してはいけない内容です。 実行しなければならない 内容です。危険
■ 端子を金属などに接触
させない
■ 指定の電池パック以外は使用
しない
■ 分解・改造しない
■ 火の中に捨てたり加熱しない
液もれ・発熱・破裂を防ぐために
事故を防ぐために
火災・感電などを防ぐために
禁止 禁止 禁止■ 付属の電池パックを、この機器
以外に使用しない
■ 専用の充電台を使用して指定の電池パックを充電する
■ ネックレス、ヘアピンなどと一緒に
持ち運んだり保管しない
（目に入ると、失明の原因になります） 目に入ったら、こすらず、すぐにきれいな水で洗ったあと、直ちに医師の治療を 受けてください。 修理は販売店へご相談ください。警告
■ ぬれた手で、電源プラグの抜き差しはしない
■ 雷が鳴ったら、充電台・電源プラグに触れない
■ 機器内部に金属物を入れない
〈 電池パックについて 〉
5
（続く）
火災・感電などを防ぐために
禁止警告
■ 電源コード・電源プラグを破損するようなことはしない
傷つける、加工する、熱器具に近づける、 無理に曲げる、ねじる、引っ張る、 重い物を載せる、束ねるなど （傷んだまま使用すると、 感電・ショート・火災の原因になります） 修理は販売店にご相談ください。■ コンセントや配線器具の定格を超える使いかたや、
AC100 V以外での使用はしない
（たこ足配線などで、定格を超えると、 発熱による火災の原因になります）■ 機器（充電台や電源コードを含む）に水をかけたり、ぬらしたりしない
ぬれた場合は、すぐに電源プラグを抜いて、販売店へご相談ください。■ 本機を電子レンジに入れたり、電磁調理機器などに置いたりしない
■ 電源プラグは根元まで確実に差し込む
（差し込みが不完全ですと、感電や発熱による火災の原因になります） 傷んだプラグ・ゆるんだコンセントは使用しないでください。■ 電源プラグのほこりなどは定期的にとる
（プラグにほこりなどがたまると、湿気などで絶縁不良となり火災の原因になります） 電源プラグを抜き、乾いた布でふいてください。■ 煙・異臭・異音が出たり、落下・破損したときは、すぐに電源プラグを抜く
（そのまま使用すると、火災や感電の原因になります） 使用を中止し、販売店へご相談ください。■ 電源プラグを抜くときはプラグ本体（金属でない部分）
を持って抜く
（コードを持って抜くと、コードの断線による火災・感電・ やけどの原因になります）安全上のご注意
安全上のご注意
必ずお守りください
（続き）
注意
事故などを防ぐために
事故・けが・財産の損害などを防ぐために
火災・感電などを防ぐために
禁止 禁止 禁止警告
■ 医療機器の近くでの設置や使用をしない
※■ 水平でない場所や振動の激しい場所では使用しない
■ 充電台にコインや指輪などの金属物をのせない
■ 充電台に磁気に弱い物（キャッシュカード、通帳など）を近づけない
■ 湿気や湯気・油煙・ほこりの多い場所では使用しない
■ 自動ドア、火災報知器などの自動制御機器の近くで設置や使用をしない
※ 手術室、集中治療室、CCU（冠状動脈疾患監視病室の略称）などには持ち込まない （落下により、破損やけがの原因になることがあります） （金属物が熱くなり、やけどの原因になることがあります） （充電台からの磁力線により、磁気に弱いものは使えなくなることがあります） （※本機からの電波が医療機器や自動制御機器に影響を及ぼすことがあり、誤動作に よる事故の原因になります）■ 心臓ペースメーカーの装着部位から15 cm以上離す
（本機からの電波により、ペースメーカーの作動に影響を与える場合があります）7
（続く）
使用上のお願い
こんなところには設置しない
●
ピアノなどの上。
（キズや、熱によるひびわれ、変色の原因）
●
火気・熱器具の近く。
（変形や故障の原因）
●
夏期の閉め切った車内・直射日光のあたるところ・冷暖房機の近く。
（温度35 ℃以上、5 ℃以下、湿度 85 % 以上、45 % 以下は誤動作・変形・故障の原因）
●
温度変化が激しいところ。
（結露による誤動作の原因）
●
テレビ・ラジオ・パソコンなどのOA機器の近く。
（ノイズ発生の原因）
●
CSデジタル放送受信機器（チューナー、チューナー内蔵のデジタルテレビ、レコーダーなど）
の近く。
（CS デジタル放送の画像が乱れる原因）
●受信機器から離して設置しても、特定チャンネルの画像が乱れる場合
本機※の電波が CS デジタル放送のアンテナ伝送路へ混入すると、画像が乱れることがあります。 （※ 無線通信に 1.9 GHz 帯を使用している中継アンテナなどの別売品も含みます） CS・BS 対応の受信設備をお使いください。 ・ 混合器、分配器、分波器などの機器は、CS・BS 対応のものを使用してください。 ・ 接続ケーブルは、「S- 4C-FB」などの「S」で始まる CS・BS 対応のものを使用してください。 ・ 接続ケーブルのコネクターは、F 型接栓タイプ（CS・BS 専用ケーブルに対応）を使用してください。重要なものはメモして保管
●
登録した電話帳 （
25 ページ）
●
ワンタッチダイヤル（
28 ページ）
お知らせ
● 使用誤り、静電気、電波の干渉、使用中に電源が切れたときなど記憶内容が変化・消失する場合があります。 （発生した損害について、当社が責任を負えない場合があります）電源プラグは、本機の近くの抜きやすい位置にあるコンセントに差し込み、異常が起きた場合に
コンセントからすぐに抜けるようにしておいてください。
安全上のご注意／使用上のお願い
使用上のお願い
（続き）
子機の傍受について
本機は子機での通話にデジタル信号を
利用した傍受されにくい商品ですが、
電波を使うため、第三者が故意に
傍受するケースも考えられます。
●
補聴器調整を設定すると、
子機の使用可能距離が
短くなります。
（
35ページ「補聴器調整」）
100 m 以内
（間に障害物がない場合）
例：KX-PD703SL子機の置き場所は…
●
距離が離れていたり、次のような障害物などが
あると、電波が弱くなり、通話が途切れたり、
子機に「圏外」と表示して使えないことがあります。
●金属製のドアや雨戸。
●アルミはく入りの断熱材が入った壁。
●コンクリートやトタン製の壁。
●親機と別の階や家屋で使うとき。
●壁を何枚もへだてたところ。
充電台の置き場所は…
●
AM ラジオの近くに置かないで
ください。
（AM ラジオで雑音が聞こえる
原因になります）
●
電磁波や磁力を出すもの
（テレビ、スピーカーなど）の
近くに置かないでください。
（充電できないことがあります）
9
● 本機は、1,895.616 ～ 1,902.528 MHz の帯域を使用する無線設備です。 本機には、1.9 GHz帯を使用するデジタルコードレス電話の無線局の無線設備で、 時分割多元接続方式広帯域デジタルコードレス電話を示す右記のマークが表示されて います。( 一般社団法人 電波産業会 標準規格「ARIB STD-T101」準拠) ● J-DECTロゴは、DECT Forumの商標です。 J-DECTのロゴはARIB STD-T101に準拠した1.9 GHz帯の無線 通信方式を採用した機器であることを示しています。同一ロゴを搭載 する機器間での接続可否を示すものではありません。 ● 本機の使用周波数に関わるご注意 本機の使用周波数帯では、PHSの無線局のほか異なる種類のデジタルコードレス電話の無線局が運用されて います。 1. 本機は同一周波数帯を使用する他の無線局と電波干渉が発生しないように考慮されていますが、万一、 本機から他の無線局に対して有害な電波干渉の事例が発生した場合には、親機の AC アダプターまたは 電源プラグを抜いて、ファクス・電話機ご相談窓口（
42 ページ）にご連絡いただき、混信回避のための 処置など（例えば、パーティションの設置など）についてご相談ください。 2. その他、何かお困りのことが起きたときは、ファクス・電話機ご相談窓口（
42 ページ）へお問い合わせ ください。電波について
その他
● 分解・改造することは法律で禁じられています。（故障の際は、お買い上げの販売店に修理をご依頼ください）個人情報について
本機には、次のような個人情報が記録されます。これらの記録された情報の流出による不測の損害などを 回避するために、お客様の責任において管理してください。 ● 本機の内蔵メモリー ● お客様自身で登録した電話番号や氏名などのデータ ● 電話によって記録された発信履歴などのデータ 免責事項 ● 記録された情報は、誤操作、静電気の影響、事故、故障、修理、その他の取り扱いによって変化、消失 することがあります。記録された情報の変化、消失が生じても、それらに起因する直接または間接の損害 については、当社はその責任を負えない場合もございますので、あらかじめご了承ください。 ＜本機の修理を依頼するとき＞ ● 本機に登録した電話帳などのデータは、修理依頼の前に、必要に応じてメモしてください。 ● データの保管後、「■初期化するとき」（
下記）で内蔵メモリー（記憶情報や設定内容）を消去してください。 ● 初期化していなくても、修理の際、内蔵メモリーが消去され、お買い上げの状態に戻る場合があります。 ● 故障の状態により、本機の操作が困難な場合は、お買い上げの販売店までご相談ください。 ＜本機を廃棄・譲渡・返却するとき＞ ● 「■初期化するとき」（
下記）で内蔵メモリー（記憶情報や設定内容）を消去してください。■ 初期化するとき
内蔵メモリー（記憶情報や設定内容）を消去し、お買い上げ時の状態に戻します。 36 ページの「出荷時へ戻す」の操作を行ってください。 ● 操作中は、親機から電話機コードを外してください。使用上のお願い
人感センサーについて
本機は、侵入や盗難などを防止することを目的とした製品ではありません。これによる事件・事故および損害の 発生などについて、当社は責任を負いかねますので、あらかじめご了承ください。お知らせ
●電池がなくなるとセンサーが働きませんので、本機は、充電台に置いた状態での設置をお勧めします。 以下の 3 つの機能がありますので、使いかたに合わせて使用してください。 ● お知らせセンサー（
34 ページ、詳しくは
親機の取扱説明書） センサーが反応すると、ファクスが届いていることや新しい用件・伝言があることなどを音声でお知らせします。 親機の前に行かなくても、本機でファクス受信や新しい用件・伝言の有無がわかります。 ● あんしんセンサー（
34 ページ、詳しくは
親機の取扱説明書） センサーが反応すると、音声と報知音でお知らせします。 出入口などに本機を置いておくと、外部からの侵入者などの動きをセンサーが検知し、予備報知音のあと、反応 した子機番号と「センサーが反応しました」の音声が流れ、報知音が鳴ります。 ● みまもりセンサー通知（詳しくは
親機の取扱説明書） 設定した曜日・時刻になると、自動的に携帯電話などに電話がかかり、センサー反応の有無、反応した子機の番 号、反応回数を音声でお知らせします。 外出先から子供の帰宅を確認したり、実家などで暮らす家族の状態を確認できます。 ● 増設した親機によっては、お知らせセンサー／あんしんセンサー／みまもりセンサー通知を利用できません。（
41ページ）機能および使いかたについて
こんなところには設置しない
変形・変色、故障・動作障害などを避けるために… ● 直射日光があたる場所や白熱灯の真下など（周囲が動作温度内でも局部的に高温になります） ● 振動・衝撃や、反響の多い場所 ● 火気・熱器具や、磁石などの磁気の近く ● 冷暖房機の近く ● 携帯電話など強い電波を発する製品の近く ● 温度変化が激しい場所（結露しやすくなります） 次の場所は、特に誤検知の原因になります。 ● 狭い通路などで、真正面から人物が近づいてくるような場所（
右記） ● 風などで動くようなカーテンなどがある場所(温度の変化による誤検知） ● 扇風機や冷暖房機などの風の影響を受ける場所(急激な温度変化による誤検知） ● 前方にガラスなど、温度変化の検知を妨げたり、反射するような障害物がある場所 本機 検知しにくい正しくお使いいただくために
● 人感センサーにキズや汚れを付けないでください。 （正しく検知できなかったり、変形や故障の原因） ● 本機は下記のアンテナレベル（ください。「圏外」のときは、お知らせセンサー、あんしん
14ページ）でご使用 センサー、みまもりセンサー通知は使用できません。 弱い 強い この範囲で ご使用ください 電波の強さ 人感 センサー人感センサーの特性について
● 本機は、常に高い信頼性を求められる用途には適していません。常に高い信頼性を求められる監視などの用途11
検知方法 主な特性 検知しやすい向き／検知しにくい向き 検知範囲内の、温度変化を検知 ● 人や動物など、温度を持つものから 自然に放射されている赤外線による 温度変化を検知します。 ●人感センサーは温度変化を検知します ので、静止しているものなど温度変化の ないものは検知できません。 ● 人感センサーの検知範囲内でも、対象の 動 き が 小 さ か っ た り、移 動 す る 速 度 が 遅いときは、検知できないことがあります。 夜間や冬場など周囲温度が 低いときは、対象と周囲温度 の差が大きくなり、検知 しやすくなります。 ●昼間や夏場など周囲温度が 体温に近くなると、検知しに くくなります。 本機を横切る 移動は 検知しやすい 本機にまっすぐ向かう 移動は検知しにくい 本機 検知範囲 検知範囲は「人感センサー感度」（
下記）が「標準」の ときのめやすです。 18° 2° 5 m 側面図 90° 5 m 上面図 ● 本機を設置した場所の周囲の温度によって、検知 範囲は変わります。 20 ℃のとき 5 ℃のとき 30 ℃のとき 90° 5 m 90° 6 m 90° 4 m ・ 「人感センサー感度」が「低感度」の場合は、 ３ m になります。（周囲温度が 20 ℃のとき）人感センサーの検知範囲（めやす）
人感センサーの検知状況を確認する
1
押す
押す
押す
● 人感センサーの起動に時間がかかる場合があります。2
「ｾﾝｻｰ確認中」が表示されたら、２分以内に本機を反応させる
●検知させたい場所、人物の進行方向で、センサーが検知するかどうかを確認してください。センサーが反応すると、 「ピー」音が鳴ります。 ●適切に検知しないときは感度設定や設置場所を変更してください。
3
押す
お知らせ
● 人感センサーの検知確認は約２分で自動的に終了します。確認の途中で２分経過したときは、最初からやり直してください。■ 人感センサーの感度設定を変えるには
● 設定した感度によって、検知範囲が変わります。 で「標準」または「低感度」を選び、お知らせ
● 人感センサーの検知範囲内でも、対象の動きが小さかったり、移動する速度が遅いときは、検知できないことがあります。 ● 人感センサーは温度変化を検知しますので、静止しているものなど温度変化のないものは検知できません。お願い
● 人感センサーに汚れが付着していると、検知範囲が狭くなったり、検知できなくなります。柔らかい乾いた布でからぶきしてください。 本機の設置場所でセンサーが反応するかどうか、検知状況を確認してください。 ● お知らせセンサー、あんしんセンサー、みまもりセンサー通知を使う前にも確認してください。人感センサーについて
各部のなまえとはたらき
● 電話をかける・受ける。 （
18 ページ） （スター）ボタン ● ダイヤル回線でプッシュホン サービスを使う。（トーンボタン） （
18 ページ） ● あんしんセンサーを使う。 （
34 ページ） 液晶ディスプレイ （
14 ページ） ● キャッチホンを受ける。 （
20 ページ） ● 登録している内容を消去する。 ● 間違えた数字を消す。 （
28 ページ） ● 通話中に待ってもらう。 （
20 ページ） ● 親機・別の子機を呼び出す。 （
21・22 ページ） ● 電話番号を入力するときに スペースを入れる。 （
28 ページ） ● 再ダイヤルする。（
19 ページ） ● 構内交換機に接続している ときなどに、ポーズ （ダイヤルの待ち時間）を入れる。 送話口 ● 話すとき、手でふさがない。 ● 通話を終了する。 ● 操作を途中でやめる。 ● 登録を終わる。 ＃（シャープ）ボタン ● 機能登録などに使う。 ● キーロックを使う。 （
33 ページ） ワンタッチダイヤル （
19・28 ページ） 人感センサー （
10 ページ） 受話口 ● 通話中は、位置を耳に合わせる。 ● 誘導コイル（T コイル）付き 補聴器に対応 （
35 ページ「補聴器調整」）■ ダイヤルキーのバックライトについて
ダイヤル中・機能登録中などに点灯、着信中などに点滅します。お知らせ
● ボタンを押すたびに「ピッ」と鳴る音（キー確認音）は消せません。■ 電話帳をフリガナの頭文字から検索するには
右記のボタンを押すと、フリガナの頭文字で検索
できます。
ア行
カ行
サ行
タ行
ナ行
ハ行
マ行
ヤ行
ラ行
ワ行・記号
13
（続く）
充電台 スピーカー ● 呼出音などが聞こえます。 アンテナ部 ● 話すとき、手で覆わない。 電池カバー ● 電池を入れたり、 交換するときに 開けます。 （
15・39ページ） ● 機能を登録する。 ● 機能登録で、内容を 決定するときなどに 使う。 ● 電話帳を使う。 （
19・25 ページ） ● 音量を大きくする。 （
32 ページ） ● 音量を小さくする。 （
32 ページ） ● 本書では、キーの押しかたを 下記のように表しています。 上または下を押す 上を押す 下を押す各部のなまえとはたらき
液晶ディスプレイ
各部のなまえとはたらき
（続き）
充電完了したあとの使用時間の
めやす
（使用環境温度が 20 ℃のとき）■ 連続通話時間：約10時間
● 電波状態が悪い所で使う場合、 連続通話時間は短くなります。■ 待受時間：約130時間
● 充電台に置かずに一度も使用 しないとき。 ● 「圏外」表示中や人感センサーの反応 回数が多いときは短くなります。 ・ お知らせなどの報知がない 状態でも、人感センサーは動き や温度変化に反応しています。 「10 時間充電必要」 と表示 4 秒ごとに「ピピッ」と 警告音が鳴る すぐに充電が必要です。 （液晶ディスプレイは、説明のためすべて表示していますので、実際の表示とは異なります）■ 液晶ディスプレイのバックライトについて
外からの電話の呼出中や、操作したときなどに点灯します。 （応答後や操作終了後、自動的に消灯します）アンテナレベル
● 親機と子機の間に障害物などがあると、近くても 電波が弱くなります。（
8 ページ） ● 子機が受けている電波の強さのめやすを表示 します。 弱い 強い この範囲で ご使用ください 電波の強さ圏外のとき
※ ※ 親機からの電波が届いていません。 親機に近づいてください。「圏外」と表示
日付・時刻 ● 親機からの電波が届かず、呼出 音が鳴らない、通話ができない ときは「圏外」と表示します。 ● 呼出音を鳴らさない設定を しているときは「呼出音切」と 表示します。（
32ページ） アンテナレベル （
下記） 子機の内線番号 「補聴器調整」（
35 ページ） をするように設定しているとき15
子機を準備する
3
電源コードをつなぐ
4
子機を置き、約10時間
充電する
● 充電中は子機の操作ができません。 ● 子機を親機に登録 ( 増設 ) していない ときは、「登録中」と表示されます。 「登録中」の表示が出ないときは、数分間 充電台に置いたままにしてください。 ● 以下の場合、充電時間が長くなります。 （
40 ページ） 使用環境温度が低いとき / 電源電圧が低いとき / 途中で子機を使用したとき / 「圏外」のとき ● 子機は充電台に置いたままでも、過充電 しないようになっています。 ● 子機や充電台が温かくなることがあり ますが、異常ではありません。お願い
● 1週間以上、子機を充電台から外したり、電源コードをコンセントから抜くときは、電池パックを外してください。 （電池パックの性能維持と電池消耗を防ぐため） 次に使うときは充電してください。■ 「親機の内線ﾎﾞﾀﾝを5 秒以上押し 子機を充電台においてください」が表示されたとき
親機に登録 ( 増設 ) されていないため、そのままでは使用できません。 16・17 ページを参照のうえ、登録と確認の操作を行ってください。1
電池カバーを開ける
● を押し下げながら 手前に引く。2
電池パックを入れる
１ 矢印の方向に電池パックを入れる。 2 電池カバーを閉める。■ 壁（柱）に掛けるには（
38 ページ）
● オレンジ色の ビニールは、 はがさない。 電池カバー裏の クッションは、 外さない。 電源コンセント （AC100 V） 充電中 充電完了 電源コード各部のなまえとはたらき／子機を準備する
子機を親機に登録する
登録する（増設）
● 登録の前に子機（本機）を 約 15 分間充電してください。 （
15 ページ） ● 複数の子機を登録するときは、 １台ごとに親機と子機の登録 操作を行ってください。■ 親機のディスプレイに「電話機コートﾞを 接続してください」が表示されているとき
（電話機は『停止』または『取消』ボタン）で表示を消してください。■ 子機のディスプレイに「登録失敗」が表示されたとき
最初からやり直してください。■ 親機の操作を間違えたとき
（電話機は『停止』または『取消』ボタン）で最初からやり直してください。■ 子機の操作を間違えたとき
を押し、子機の操作の最初からやり直してください。 （KX-PD703SL)新しい
子機を
親機に
登録する
■ 子機の内線番号を選んで登録したいとき
● 親機・子機で登録操作中は、電話機コードを抜いてください。登録
しました
登録
しました
● 登録が完了すると、下記が表示されます。 ● 内線番号の小さい順に登録されます。 子機を 充電台から取る 子機を充電台に置く 親機の 内 線 5秒以上タッチ ● 親機・子機で登録操作中は、電話機コードを抜いてください。 ①親機で操作する■ パーソナルファクス（品番：KX-PD703UD ／ UW ／ SL ／ SW）に登録する場合
パーソナルファクス（品番：KX-PD703UD ／ UW ／ SL ／ SW）に登録する場合
③子機で操作する 登録が完了すると、下記が表示されます。 ● 親機の操作後、2 分以内に子機を操作して ください。 ストップ 切 ②増設する子機の番号を選ぶ ● 空いている番号のみ表示します。 タッチパネル （タッチして操作する） 機 能17
子機で
登録を消す
完了すると 下記表示が出る 押す 押す 押す 押す登録を確認する
■ 親機で登録を解除する場合
親機の取扱説明書をお読みください。登録を解除する（減設）
親機で
子機を
呼び出す
内 線 呼出音が鳴ることを確認する 内 線 ● 子機 3 が呼び出されます。■ パーソナルファクス（品番：KX-PD703UD ／ UW ／ SL ／ SW）に登録した場合
■ その他の親機の場合
親機の取扱説明書をお読みください。 ● 使用をやめた子機は電池パックを外してください。（誤動作の原因になります） 〈例 : 内線番号 3 に子機を増設した場合〉お知らせ
■ 子機を呼び出すことができなかったときや、子機の内線番号を変更したいとき
「登録を解除する（減設）」の操作を行ったあと、再度、電話機コードを抜き、「登録する（増設）」 （
左ページ）の操作を行ってください。減設
しました
子機減設
押す 内線 1. 子機1 2. 子機2 3. 子機3 . 一斉呼出子機を親機に登録する
電話をかける／受ける
電話をかける
（いろいろなかけかたは
右ページ）■ 「使用中 今できません」が表示されたとき
親機または別の子機の使用中に、子機で使えない機能の操作を行ったときに表示されます。 親機や別の子機の使用が終わってから、やり直してください。
■ 「親機に接続できません」が表示されたとき
親機に近づけてください。■ 「サーチ停止 再開［切］ 」が表示されているとき
圏外で約 3 時間経過すると表示され、子機が使えなくなります。 子機を使えるようにするには、 を押してください。お知らせ
● 「ツー」音が聞こえてからダイヤルしてください。 ● 電話番号に 184 や 186 を付けてかけるとき （または ） （ポーズ） 電話番号 押す ● 構内交換機に接続しているとき 外線発信番号 （ポーズ） 電話番号 押す ● ダイヤル回線でプッシュホンサービスを利用するとき 相手につながったあと （トーン）押す ● 表示される通話時間はめやすです。通話料金は相手が電話に出てからかかります。 （例）0：00：18
電話を受ける
1
呼出音が鳴ったら、
押し、話す
● 子機を充電台に置いているときは、 を押さずに充電台から取るだけでつながります。2
終わったら
押す
（充電台に戻す） ● 子機は 、 、 、 以外のどのキーを押しても受けられます。（エニーキーアンサー） キャッチ 消去 切 ワンタッチ 再ダイヤル2
話す
3
終わったら押す
（充電台に戻す）1
押し、ダイヤルする
● 子機を充電台に置いているときは、 を押さずに 充電台から取るだけでかけられます。 外線 子機は、充電台から取るだけで外線につながります。通話しないときは を押してください。19
■ いろいろなかけかた
● 充電台から取った状態（ を押して外線につながっていない状態）で操作してください。同じ相手に
もう一度
かける
（再ダイヤル）
● 10件まで記憶電話帳で
かける
ワンタッチ
ダイヤルで
かける
■ 再ダイヤルの履歴を消去するには
● 電話帳の登録内容を確認するには 押す （戻るときは 押す） ● ～ 押すとフリガナの 頭文字から探すことができます。（
12 ページ） ● 子機ではグループ番号は確認できないため、 グループから探せません。 ● 登録は （
25 ページ） ● 先に～
を押してかけることもできます。 ● 登録は （
28 ページ） 押す 押して相手を選ぶ 押す 押す ～ 押す 押す 押して相手を選ぶ 押す 押して 相手を選ぶ電話をかける／受ける
通話中の機能
通話中に
受話音量を
変える
押して 大きく
押して 小さく
相手の声の
音質を
変える
（受話音質）
● 内線電話、 ドアホンでは 使えません。 ● 次に設定する まで、設定は 変わりません。 押す 押す 押す 押す 押す相手に
待ってもらう
（保留）
押す（通話に戻るときは再度押す） ● 4 秒ごとに「ピーッ」と鳴ります。 ● 保留中は相手に親機で設定した保留メロディが流れます。キャッチホン
を受ける
NTTとの
(
契約が必要
)
押す■ 元の相手との通話に戻るとき
押す■ キャッチホンでファクスが来たとき（ファクスに増設した場合）
押す 押して 「ﾌｧクス受信」 を選ぶ 押す 押す（元の相手との通話は切れる）受話音質
受話音質
=標準
声の音質を選ぶ 「受話音質」を選ぶ キャッチ 保留／ 内線 ● 詳しくは（
32 ページ） ● 標準（お買い上げ時）／ノイズカット弱／ ノイズカット強／高音強調／低音強調 から選びます。21
子機から親機にかける
内線電話をかける／受ける
子機から別の子機にかける
■ 内線電話を切るには
押す■ 内線電話中に電話がかかってきたら
〔呼出音（ベル1
32ページ）が聞こえます〕 （外線につながります）■ 内線電話の呼び出しかたが音声に設定されているときは
（増設した親機によっては、利用できません
41 ページ、設定は
親機の取扱説明書） ＜呼び出す側＞ 内線電話をかけて呼出音が2回聞こえたあと、受話器（または子機）を使って相手に呼びかけてください。 ＜ 受ける側 ＞ 内線電話の呼出音が1回鳴ったあと、スピーカーから相手の声を聞くことができます。 親機は受話器を取って話してください。子機は 押して話してください。 （子機を充電台に置いているときは、 を押さずに充電台から取るだけでつながります）内線電話を受ける
呼出音が鳴ったら、 押し、話す ● 子機を充電台に置いているときは、 を押さずに充電台から取るだけで つながります。呼び出す側
呼び出す側
受ける側
親機 または 呼び出し側の子機の 名前や番号を表示 呼び出し側の子機の 番号を表示 1 押す ● 子機を充電台から取ったときは、 10 秒以内に を押してください。■ 子機が2台以上のとき
続けて「0. 親機」 を選ぶ ● を押して呼び出しもできます。 2 相手が出たら、話す 1 押す ● 子機を充電台から取ったときは、 10 秒以内に を押してください。 2
押して相手を選び、
押す ● ～ （内線番号）、 （一斉呼出） を押して呼び出しもできます。 ● 一斉呼出は、親機も呼び出します。 3 相手が出たら、話す または 保留／ 内線 保留／ 内線 保留／ 内線 保留／ 内線 子機の番号を表示 （KX-FKD503)
通話中の機能／内線電話をかける／受ける
電話をまわす／ 3者通話にする
お知らせ
● 内線電話の呼び出しかたが音声に設定されているとき （
21 ページ、設定は
親機の取扱説明書） （増設した親機によっては、利用できません。
41 ページ）■ まわす（または3者通話の）相手が出ないとき
押す（通話に戻ります）■ まわす相手が近くにいるとき
〈子機〉 まわしたい相手に声をかける 〈親機〉 取る または 〈まわす相手の子機〉 押す子機から
親機へまわす
子機で
（
3者通話
にする
）
子機側
押す 押す押す
親機側
取る
子機が2台
以上のときに
子機から
別の子機へ
まわす
呼び出す側
受ける側
● 相手に曲が 流れます。 通話中 親機を呼び出す
■ 子機が2台以上の
とき
続けて 「0.親機」を選ぶ ● を押して 呼び出しもできます。 通話中 押す 押す ● 相手に曲が 流れます。 切 保留／ 内線 外線23
子機から
親機へまわす
子機で
（
3者通話
にする
）
子機側
押す 押す押す
親機側
取る
（または
外の相手と 3人で）話す
子機が2台
以上のときに
子機から
別の子機へ
まわす
呼び出す側
受ける側
押す
（または
外の相手と 3人で）話す まわす（または3人で 話す）ことを伝える
■ 外の相手と親機と、
3人で話すとき（3者通話）
押す■ 電話をまわすとき
■ 電話をまわすとき
押す 押す まわす（または3人で 話す）ことを伝える
■ 外の相手と別の子機と、
3人で話すとき（3者通話）
押す ● ～ （内線番号）、 （一斉呼出）を押して 呼び出しもできます。 ● 一斉呼出は親機も 呼び出します。 ● 子機を充電台に 置いているときは、 を押さずに 充電台から取るだけで つながります。 押して 相手を選ぶ電話をまわす／
3者通話にする
相手の声を確認して電話に出る
自動あんしん応答
親機で「自動あんしん応答」（
親機の取扱説明書）を設定すると、呼出音が鳴っているときに、相手に名前を尋ねる メッセージを自動的に流します。相手の声を確認したあと、電話に出たり、電話を切ったりすることができます。 ● 増設した親機によっては利用できません。（
41 ページ） 電話がかかってくると…呼出音が鳴ったあと、
本機が応答して名前を
尋ねるメッセージが
相手に流れる
スピーカーから
相手の声を聞く
■ 電話に出るとき
押す ● 子機を充電台に置いている ときは、充電台から取るだけ でつながります。■ 電話に出たくないとき
約 30 秒後にメッセージが流れ、 電話が自動的に切れます。お知らせ
● ナンバー・ディスプレイを利用しているときは、親機の電話帳やかんたん発信に登録している相手からかかってきたときは 働きません。 ● 非通知着信、公衆電話着信、表示圏外着信、「0120・0800」着信、迷惑電話着信拒否、未登録番号着信（
親機の取扱説明書） で拒否している相手からかかってきたときは働きません。 ● 子機を充電台に置いていない場合は、相手にメッセージを流すことができます。お断りするときは 、もう一度名前を尋ねる ときは を押してください。 ● 「音声モニター」（
35 ページ）の設定を「なし」にすると、自動あんしん応答中にスピーカーから音声が聞こえなくなり、 上記の や を押す操作もできなくなります。25
■ 登録を確認するには
（順に表示） ● 電話帳の登録内容を確認するには 押す （戻るときは 押す） ● を押すと、親機または別の子機※の電話帳のフリガナ順に表示されます。 数字（小さい順）→アルファベット（A ～ Z）→カナ（ア～ン）→記号→電話番号（名前登録なし） ● よくかける相手を先に表示させたいときは、親機または別の子機※で登録するときにフリガナの前に数字 を付けて（例：「001ﾅｶﾑﾗ」「002ｲｲﾂﾞｶ」…）、子機に転送すると、数字の小さい順に表示されます。 ● 子機の電話帳でグループ番号は確認できません。転送元の電話帳で確認してください。■ 消去するには
消去する相手先を選ぶ ● すべてを消去するには（
35 ページ「電話帳全消去」） 子機の電話帳に直接登録することはできません。親機または別の子機※に登録した電話帳を転送して使ってください。 ※品番：KX-FKD503 など電話帳に直接登録できる子機 ● 150 件まで ● 電話帳で電話をかけるには（
19 ページ） ● 子機の電話帳を、親機または別の子機へ転送するには （
26 ページ）1
親機または別の子機
※の電話帳に登録する
（
親機または別の子機
※の取扱説明書）
2
親機または別の子機
※から電話帳を転送する
（
親機または別の子機
※の取扱説明書）
お知らせ
● 再ダイヤル（
19 ページ）や着信履歴（
30 ページ）から子機の電話帳に登録することはできません。 ● 子機で電話帳を修正することはできません。転送元の電話帳を修正して子機に転送してください。（追加登録されます） ● 時報（117）、天気予報（177）、電報（115）、番号案内（104）がすでに登録されています。（消去できます） 切 キャッチ 消去電話帳に登録する
電話帳に登録する
相手の声を確認して電話に出る
電話帳を転送する
子機の
電話帳を
親機
または
別の
子機へ
子機が
（
2 台以上
のとき
）
転送する
1件ずつ
全件を一斉に
■ 「転送 できません」が表示されたとき
転送先の電話帳がいっぱいのときは、 不要な相手先を消去してください。 子機を親機に近づけてください。 ● 増設した親機によっては、親機へ電話帳を 転送できません。（
41 ページ） 切 切電話帳
転送
「電話帳転送」を選ぶ 押す 押す 押す27
お知らせ
● 転送先に同じ内容があるときは、追加登録されません。（名前が同じでも電話番号やグループが違うときは登録されます） ● 全件を一斉に転送したとき を押して表示される順に転送されます。 （多いと時間がかかります） 空き件数がなくなると終了します。 ● 転送するときは、子機を親機の近くに持ってきてください。子機の
電話帳を
親機
または
別の
子機へ
子機が
（
2台以上
のとき
）
転送する
1件ずつ
全件を一斉に
転送先
=子機1
（例） 転送先を選ぶ転送
=個別
押す 押す鈴木 太
郎
転送する 相手を選ぶ 転送が 終わったら転送
=一斉
転送が 終わったら （転送開始） （転送開始） （続けるとき） 押す 押す 押す 押す 押す 押す 押す 押す■ 1件ずつ転送
「個別」を選ぶ■ 一斉に転送
「一斉」を選ぶ電話帳を転送する
ワンタッチダイヤルを 3 件まで登録できます。
ワンタッチダイヤルに登録する
● ワンタッチダイヤルで電話をかけるには（
19 ページ） ● 充電台から取った状態（ を押して外線につながって いない状態）で操作してください。お知らせ
● ワンタッチダイヤルを消去しても、電話帳は消去されません。■ 登録を確認するには
■ 変更するには
■ 消去するには
ワンタッチ
ダイヤルに
登録する
● 3件まで～
押す
■ 途中でやめるときは
押す 押す 押す 押す 押す 押す ワンタッチを押す 「番号を入力する」 を選ぶ 「電話帳から選ぶ」を選ぶ■ 電話番号を入力するとき
■ 電話帳から相手を選ぶとき
押す （例）1を押したとき番号を
入力する
電話番号を市外局番から入力する 電話帳から相手を選ぶ 押す 押す （24 ケタまで） ● 間違えたときは 押す ● スペースは 押す ● ポーズは 押す ● ～ 押すとフリガナの頭文字 から探すことができます。（
12ページ）番号？
0987654■
鈴木 太
郎
電話帳
から選ぶ
押す ～ 終わったら ● 電話帳から登録されているときに電話番号を確認するには 押す。 ● 電話帳から登録されているワンタッチダイヤルを変更することはできません。 ワンタッチダイヤルを消去して、再度登録してください。 押す ～ 押して電話番号を消し、入力し直す 切 ワンタッチ キャッチ 消去 押す ～ 電話番号で登録されているときは 2秒以上押す ● 電話帳から登録されているときに 保留／ 内線 再ダイヤル29
ファクスを受ける
ファクスに増設したときに、子機でファクス受信の操作をすることができます。 外線2
通話後、または「ポーポー」音や無音のとき
押す
4
押す
1
呼出音が鳴ったら押す
● 子機を充電台に置いているときは、 を押さずに 充電台から取るだけでつながります。3
押して「ﾌｧｸｽ受信」を選び、
押す
ファクスを受ける
ワンタッチダイヤルに登録する
ナンバー・ディスプレイサービス
契約や親機の設定などについては、親機の取扱説明書をお読みください。着信履歴を見る
（ナンバー・ディスプレイご利用時）
着信履歴を
見る
■ 終わるには
押す ● 電話がかかってくると、相手の電話番号が表示されます。 （電話帳に登録した相手なら名前が表示されます） ● 相手の電話番号を表示できない場合は、ディスプレイに下記が 表示されます。 「非通知」 ………… 電話番号を通知していないとき 「公衆電話」 ……… 公衆電話のとき 「表示圏外」 ……… 海外など電話番号を通知できない電話のとき 「外線着信中」 …… 回線状況が悪いとき・電話番号の信号が 送られてきていないとき 切 キャッチ 消去 外線
■ すべて消去するには
「着信履歴」を選ぶ
押す 押す 押す 「着信履歴」を 選ぶ 押す 押す 押す くり返し押す
新規（ ）
3 件
電話に出なかった 着信履歴の件数着信履歴
■ 電話を
かけるとき
■ 消去するとき
● 新しい順に表示されます。 「 」マーク 電話に出なかった とき （迷惑電話着信拒否 や拒否設定している 相手のときは「 X 」）14：45
09012345
67
31
親機の電話帳に登録している相手から電話がかかってくると、該当する親機の電話帳のフリガナを読み上げます。 詳しくは（
親機の取扱説明書） ● 「設定中の呼出音」→「フリガナの読み上げ」（電話帳に名前が登録されていない相手の場合には 「電話番号の読み上げ」）をくり返します。 例： 呼出音が「ﾍﾞﾙ 1」、フリガナが「ｽｽﾞｷ ﾀﾛｳ」の場合 「プルルルルルル」→「スズキ タロウさんです」→「プルルルルルル」→「スズキ タロウさんです」… ● 非通知、公衆電話、表示圏外の相手から電話がかかってきたときは、「非通知です」、「公衆電話です」、 「表示圏外です」と音声でお知らせします。 ● 増設した親機によっては、着信読み上げを利用できません。（
41 ページ）着信読み上げについて
（ナンバー・ディスプレイご利用時）
お知らせ
● 着信読み上げの音量は ● 呼出音量（
32 ページ）の設定によって変わります。 ● 通常の呼出音に比べて、小さくなります。 ● 子機の着信読み上げについて ● 親機の着信読み上げが「なし」になっていると、子機の着信読み上げは働きません。 ● 親機の着信読み上げが「電話帳登録」になっていると、子機も親機の電話帳に登録されていない相手の電話番号は 読み上げません。 ● キャッチホン・ディスプレイをご利用時、通話中にキャッチホンが入っても上記機能は働きません。 ● 内線電話中、ドアホン通話中は、上記機能は働きません。 親機の電話帳に登録している相手から電話がかかってきたときに、該当する親機の電話帳のグループ名を読み 上げるようにすることができます。親機で「グループ読み上げ」を「あり」に設定すると、子機でも親機の電話帳の グループの名前を読み上げます。詳しくは（
親機の取扱説明書） ● 「設定中の呼出音」→「グループの名前読み上げ」→「フリガナの読み上げ」（電話帳に名前が登録されて いない相手の場合には「電話番号の読み上げ」）をくり返します。 例： 呼出音が「ﾍﾞﾙ 1」、グループの名前が「ﾄﾓﾀﾞﾁ」、フリガナが「ｽｽﾞｷ ﾀﾛｳ」の場合 「プルルルルルル」→「トモダチ」→「スズキ タロウさんです」→「プルルルルルル」→ 「トモダチ」→「スズキ タロウさんです」… ● 増設した親機によっては、グループ読み上げを利用できません。（
41 ページ）グループ読み上げについて
（ナンバー・ディスプレイご利用時）
ナンバー
・
ディスプレイサービス
音の設定
呼出音・音量
呼出音を変える
電話が
かかって
きたときの
呼出音を
変える
■ 呼出音の種類
内 容 ベル 8 種類のベル メロディ JUPITER ヴァルキューレの騎行 CANTATA（主よ、人の望みの喜びよ） くるみ割り人形 ● 内線電話／ドアホンの呼出音は変更できません。 © 2011 Akiyuki Ishida Creative Room. Associate with Office Y.K All Rights Reserved. ベル6～8： © 2006 Copyrights Vision Inc. メロディ：音の大きさを変える
音量の種類
変えられるとき
変えられる範囲
呼出音量（外線 / 内線 / ドアホン / 窓センサー※/ ドアセンサー※/ 人感センサーの予備報知音※） 呼出音が鳴っているとき／待機中 8 段階＋「切」 受話音量 通話中／待機中 6段階 スピーカー音量 留守電応答中／お知らせ報知中／音声内線呼出中（受ける側）／待機中 6 段階 ※ 待機中のみ ● 呼出音が鳴っているとき・通話中など（待機中でないとき）に、音量を変えるには 押す ● 内線電話／ドアホンの呼出音、報知レベルが「低い」に設定されているときの窓／ドアセンサーの報知音、 ドアセンサー／人感センサーの予備報知音は、呼出音量を「切」にしても最小で鳴ります。 人感センサーの報知音、報知レベルが「高い」に設定されているときの窓／ドアセンサーの報知音は、最大音量音量を
変える
（ 呼出音量/
受話音量/
スピーカー
音量）
または ● 呼出音量を「切」（鳴らさない）に設定するには 音量を変えるときに最小音量で 押す。（ 押すと解除） 呼出音を選ぶ ● 選んだ呼出音 が鳴ります。 押す 押す 押す 押す呼出音
=ﾍﾞﾙ1
押す 音量の種類を選ぶ 待機中に呼出音量
呼出音量
小
大
■■■■
音量を変える 押す 押す 押す 押す 押す 押す ● 選んだ音量で 呼出音が 鳴ります。33
お掃除などのとき、誤操作を防ぐため子機の操作ボタンを受けつけないようにできます。子機での
操作を
できない
ようにする
3 秒以上押す 3 秒以上押すｷｰﾛｯｸを
設定
しました
ｷｰﾛｯｸを
解除
しました
お知らせ
● キーロックを設定すると、 ● 電話をかけることはできません。（「110」「119」などの緊急連絡先にもかけることはできません） ● かかってきた電話を受けたり、ドアホンに出ることはできます。 ● 通話中は一時的にキーロックが解除されます。通話を終了すると再度設定されます。 ● 子機のボタンを押すとディスプレイに次のように表示します。ｷｰﾛｯｸ解
除は［#］
3秒押す
■ 解除するには
「ピッ」と鳴るまでキーロックを使う
■ 設定するには
「ピッ」と鳴るまで キーロック音の設定
（呼出音
･
音量）
／キーロックを使う
● 増設した親機によっては、お知らせセンサー／あんしんセンサーを利用できません。（
