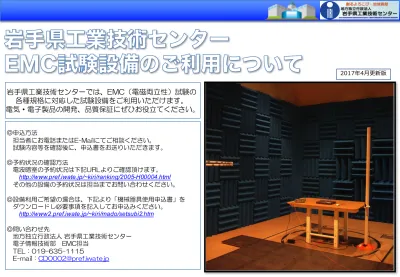

EMC設備案内_2017版

岩手県工業技術センターでは、EMC（電磁両立性）試験の

各種規格に対応した試験設備をご利用いただけます。

電気・電子製品の開発、品質保証にぜひお役立てください。

◎申込方法

担当者にお電話またはE-Mailにてご相談ください。

試験内容等を確認後に、申込書をお送りいただきます。

◎予約状況の確認方法

電波暗室の予約状況は下記URLよりご確認頂けます。

http://www.pref.iwate.jp/~kiri/ranking/2005-H00004.html

その他の設備の予約状況は担当までお問い合わせください。

◎設備利用ご希望の場合は、下記より「機械器具使用申込書」を

ダウンロードし必要事項を記入してお申込みください。

http://www2.pref.iwate.jp/~kiri/mado/setsubi2.htm

◎問い合わせ先

地方独立行政法人 岩手県工業技術センター

電子情報技術部 EMC担当

TEL：019-635-1115

E-mail：[email protected]

2017年4⽉更新版

◎電波暗室とは…

外部からの電磁波の影響を受けず、また外部に電磁波の影響を与えないよう電気的に隔離された実験設備です。

電子機器から放射されるノイズの測定や、妨害電波に対する耐性の評価を行うことができます。

各種規格の認定試験実施前における確認や、開発段階での性能把握/向上等にお役立てください。

項目 主な対応規格 性能・規格 利用料金 電波暗室 CISPR16-1-4準拠 VCCI登録済 3m法電波暗室（半無響室） サイト登録：VCCI 有効寸法：8.0m(L)☓5.0m(W)☓5.0m(H) ターンテーブル：直径2.0m、耐荷重1.0t 10,000円/時間 全ての装置を含 んだ、電波暗室 全体としての貸 出となります。 EMI 妨害波電界強度測定 CISPR VCCI FCC EN 測定周波数：30MHz〜18GHz テストレシーバ ：ESIB26（Rohde&Schwarz） バイコニカルアンテナ：VHA9103/BBA9106（Schwarzbeck / 30MHz～300MHz） ログペリアンテナ：UHALP9107（Schwarzbeck / 300MHz～1GHz） ホーンアンテナ ：BBHA9120B（Schwarzbeck / 1GHz〜6GHz） ホーンアンテナ ：BBHA9120C（Schwarzbeck / 6GHz〜18GHz） ※GHz帯測定のアンテナチルト機構には対応しておりません。 電源ポート伝導妨害波測定 CISPR VCCI EN 電気用品安全法 LISN：KNW242C、KNW403D、KNW407D （協立電子工業、9kHz～150kHz～30MHz） クランプ：KT10(協立電子工業、30MHz～300MHz) ※雑音電力測定（クランプ）は予備試験となります。 通信ポート伝導妨害波測定 CISPR VCCI EN ISN1：ISN T8（TESEQ）Cat.3、5対応 ISN2：ISN T8-Cat6（TESEQ）Cat. 6対応 周波数：150kHz～80MHz ／ライン数：1から４ペアまで 電流プローブ：TCP-9635（FCC) 周波数：100Hz～100MHz EMS 放射電磁界イミュニティ試験 IEC61000-4-3 放射イミュニティ測定装置（東陽テクニカ） 測定周波数 80MHz～6GHz 電界強度 10V/m 変調方式 AM、FM、パルス 伝導イミュニティ試験 IEC61000-4-6 伝導イミュニティ測定装置（東陽テクニカ） 測定周波数 150kHz～80MHz

アンテナ昇降台 ターンテーブル、測定テーブル EMIテストレシーバ RFスイッチ、アンテナ/テーブルコントローラ _{BBA9120B(1GHz-6GHz)}ホーンアンテナ _{BBA9120C(6GHz-18GHz)}ホーンアンテナ ログペリアンテナ 300MHz-1GHz バイコニカルアンテナ 30MHz-300MHz 磁界測定用アンテナ 9kHz-30MHz ダイポールアンテナ 30MHz-1GHz 電源ポート伝導妨害波測定用LISN ISN(Cat.3/5) ISN(Cat.6) 電流クランプ

◎EMI（エミッション）測定用装置

◎EMS（イミュニティ）測定用装置

ログペリアンテナ 300MHz-1GHz ログペリアンテナ 80MHz-1GHz 放射・伝導イミュニティ試験装置 (80MHz-1GHz) インジェクションクランプ デカップリングネットワーク CDN 電流プローブ アッテネータ フィードバック制御用 磁界センサ 放射イミュニティ装置 (1GHz-6GHz) _{スタックログペリアンテナ} 1GHz-6GHz

第1シールド室（1F共同試験室内）には、下記のイミュニティ試験設備を保有しております。

高電圧を発生する試験機器となりますので、担当研究員より使用方法の説明を受けてからご利用ください。

尚、各試験器の利用料金はシールド室の利用料金を含みます。

項目 主な対応規格 性能・規格 利用料金 静電気放電試験 IEC/EN61000-4-2 Ed.2 ISO10605 Ed.2 ESS-2000AX（ノイズ研究所） 出力電圧：0.20～30kV 極性：正負 IEC厳しさ：レベル設定 1,2,3,4 放電間隔：0.05～600.0s 放電回数：1～60000回 他にマニュアル、スイープ、プログラムが可能 300円/時間 ファスト・トラン ジェント/バースト 試験

IEC/EN61000-4-4 Ed.2 FNS-AX3-A16A（ノイズ研究所） 最大出力電圧：4.8kV 特殊出力モード：バーストパルスの極性反転、バースト周波数変調 400円/時間 雷サージ試験 IEC/EN61000-4-5 Ed.2 ※Ed.3変更点非対応 LSS-15AX-C1A （ノイズ研究所） 【サージ発生部】 サージ波形：コンビネーションウエーブ（1.2/50μS, 8/20μs） テレコムサージ（10/700μs） 最大出力電圧：15kV±10% 最大出力電流：7500A±10% 出力極性：正または負 放電間隔：20s(最小） 【電源ライン／テレコムライン重畳部】 重畳サージ：コンビネーションウエーブ／テレコムサージ (10/700μs) 最大印加電圧（電流）：コンビネーションウエーブ15kV(7500A) テレコムサージ15kV(375A) EUT用AC電源容量 ： 単相 AC240V/30A EUT用DC電源容量 ： DC60V/20A 位相 ： 0～359°（1°ステップ） 500円/時間 静電気放電試験器 ファスト・トランジェント/ バースト試験器 雷サージ試験器

第2シールド室（3F）には、下記のイミュニティ試験設備を保有しております。

担当研究員より使用方法の説明を受けてからご利用ください。

尚、各試験器の利用料金はシールド室の利用料金を含みます。

項目 主な対応規格 性能・規格 利用料金 電源周波数磁界 イミュニティ試験 IEC/EN61000-4-8 Ed.2 テクノサイエンスジャパン ループ径 ：1.5m ワンターンループ ※EUT外寸90cm角程度まで対応可） 試験レベル：Max. 100A/m 試験周波数：50Hz/60Hz 800円 /時間 BCI/TWC イミュニティ試験 ISO11452-4 : 2011 (BCI) E/ECE-R10 (BCI) 2004/104/EC (BCI) 95/54/EC (BCI) (株)東陽テクニカ IM5/CS (BCI/TWC) 【BCI試験法】 1MHz〜400MHz Max. 300mA （置換法） 400MHz〜2100MHz Max. 200mA （置換法） 【TWC試験法】 400MHz〜3000MHz （置換法） 試験レベルⅢ（27-20dBm, ISO11452-4 : 2011） EUTの電源容量：最大70Aまで 誤作動自動検知装置 横河メータ＆インスツルメンツ(株)製 DLM4038 入力チャネル数：8ch 周波数帯域：350MHz サンプリング速度：2.5GS/s 1,300円 /時間 電源伝導ノイズ印 加試験 （過渡伝導/電圧 変動試験） ISO7637-2 (2004/2011) ISO7637-3 (2007) ISO16750-2 (2012) Ford EMC CS2009 一部自動車メーカー規格 テクノサイエンスジャパン/EM TEST製 車載電装品の過渡エミッション/イミュニティ試験 およびDC電圧変動試験に対応 ISO7637-3 DCC法/CCC法/ICC法対応 任意波形生成ソフトウェアにより柔軟な波形生成が 可能です。 【試験電力容量】 最大電圧 DC60V 最大電流 100A 1,400円 /時間 電源周波数磁界イミュニティ試験器 BCI/TWC試験用テーブル及びノイズ印加用機器 電源伝導ノイズ印加試験システム（過渡伝導）

電力測定及び低周波EMC試験設備を第1、第2シールド室にてご利用頂けます。

電力計、電源装置単体でのご利用も可能ですので、詳細はご相談ください。

尚、試験器の利用料金はシールド室の利用料金を含みます。

項目 主な対応規格 性能・規格 利用料金 電力測定及び 低周波EMC試験 【本試験】 • 高調波電流 IEC/EN/JIS61000-3-2 • 電圧変動/フリッカ IEC/EN61000-3-3 • 組み合わせ高調波 IEC61000-4-13 （フラットカーブ、オーバスイング） • 電圧変動 IEC61000-4-14 • 電源周波数変動 IEC61000-4-28 【予備試験】 • 電圧ディップ、短時間停電、電圧変化 IEC610000-4-11 • 不平衡 IEC61000-4-27 • 直流の電圧ディップ、短時間停電、電圧変化 IEC61000-4-29 1. 高精度電力計：プレシジョン・パワー・アナライザ WT3000（横河電機） • 電力基本確度±0.06% • 測定帯域：DC、0.1Hz〜1MHz • 最大4入出力同時測定可能 • 主な測定項目：電圧、電流、有効電力、無効電力、皮相電力、力率、 位相角、ピーク電圧、ピーク電流、クレストファクタ 2. 交流電源マスタ ES2000U（NF回路設計ブロック） • 単相 100V/200V 20A/10A 3. リファレンスインピーダンスネットワークES4152（NF回路設計ブロック） 4. 高調波/フリッカ測定ソフトウエア 761921-S1（横河電機） 5. 低周波イミュニティ試験ソフトウエア ES0406B（NF回路設計ブロック） 6. アプリケーションソフトウエア WTViewer 760121（横河電機） 7. 制御用パソコン Latitude E5500（DELL） 300円/時間 電力計及び電源 装置単体でのご 利用も可能です。 詳細はご相談く ださい。 測定画面例（IEC61000-3-2：高調波測定） 低周波EMC試験装置一式
