受注生産プロセス
お問い合わせ
お客様の「困りごと」を
お聞かせください。
カスタム設計
カットコアだからこそ
の小型・薄型設計。
お見積り
迅速に見積書、図面をご
提出致します。
製造・納品
医療器用トランスで培
った、安全・安心・信頼
のものづくり。

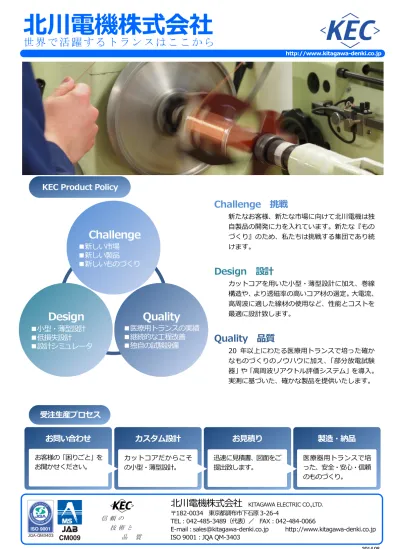

北川電機株式会社
世 界 で 活 躍 す る ト ラ ン ス は こ こ か ら
http://www.kitagawa-denki.co.jpKEC Product Policy
Quality
Design
Challenge
■小型・薄型設計
■低損失設計
■設計シミュレータ
■医療用トランスの実績
■継続的な工程改善
■独自の試験設備
■新しい市場
■新しい製品
■新しいものづくり
Challenge 挑戦
新たなお客様、新たな市場に向けて北川電機は独
自製品の開発に力を入れています。新たな『もの
づくり』のため、私たちは挑戦する集団であり続
けます。
Design 設計
カットコアを用いた小型・薄型設計に加え、巻線
構造や、より透磁率の高いコア材の選定。大電流、
高周波に適した線材の使用など、性能とコストを
最適に設計致します。
Quality 品質
20 年以上にわたる医療用トランスで培った確か
なものづくりのノウハウに加え、「部分放電試験
器」や「高周波リアクトル評価システム」を導入。
実測に基づいた、確かな製品を提供いたします。
SMAR
&
T
Brand
高周波部分放電試験システムのご紹介
北川電機株式会社では、高周波、高電圧回路用のトランスやリアクトル製品を、より安全に安心してお客さまにお使い
いただけるよう部分放電試験システムを導入しました。
本システムは部分放電試験機のトップメーカー総研電気株式会社様の協力を受けて、特に高周波の部分放電試験レンジ
を特化して製作したものです。部分放電試験としては 50Hz または 60Hz の商用周波数における部分放電測定器やオンボー
ドのスイッチングトランス用インパルステスターが一般的です。これに対して本システムでは周波数 50kHz までの十数 kVA
級のトランスやリアクトルの評価が可能であるため、今後高速化、高電圧化、大容量化がすすむであろうパワーエレクト
ロニクス装置に使用される高周波、高電圧回路用トランスやリアクトルの信頼性を向上し、お客さまの製品価値向上の一
助になれるものと存じます。
弊社の製品はもとより、ご要望に応じて貴社の部品、製品の部分放電試験による評価分析を行うことも可能ですので、
お気軽にお問い合わせください。
□システム外観
□ 試験結果の例
GPIB 接続したパソコン上にて部分放電開始電圧、消滅電圧および最大電荷量から合否を判定します。ご要望に応じてこ
れら数値の検査表記載もご対応いたします。
部分放電開始電圧 CSV シールドボックス 内寸 900×900×900 部分放電試験システム本体 部分放電消滅電圧 CEV 判定結果 最大電荷量 Qmax□試験方法
誘導試験(商用周波)
誘導試験(高周波)
加圧試験(トランス回路間)
加圧試験(リアクトル対地間)
主要諸元項目
規格
1 準拠規格
IEC60270:2000
2 評価項目
部分放電開始電圧、部分放電消滅電圧、最大電荷量
3 測定可能周波数
50Hz~500Hz(誘導、加圧)/1kHz~50kHz(誘導)
4 最大印加電圧
30kV(<500Hz) / 200V(>1kHz)
5 最大測定電圧
30kV(<500Hz) / 15kV(>1kHz)
6 電力増幅器最大容量
2kVA
7 電荷検出分解能
1pC
8 装置全体部分放電量
10pC 以下
9 シールドボックス内寸
W900×D900×H900
電圧調整器 電源 〜30000V 2kVA 部分放電測定器 供試品 リニア アンプ 電源 〜200V 2kVA 〜50kHz 供試品 〜30000V 〜15000V 部分放電測定器 電圧調整器 電源 〜30000V 50Hz 部分放電測定器 供試品 電圧調整器 電源 〜30000V 50Hz 部分放電測定器 供試品NEO シ リ ー ズ 品 番 一 覧 IE C60601 - 1 Ed 3.1 Ed 3.0 接 続 イ ン タ ー フ ェ ー ス コ ネ ク タ (Typ e C ) コ ネ ク タ 固 定 (Typ e CA ) 端 子 台 (Typ e T ) コ ネ ク タ (Typ e C ) コ ネ ク タ 固 定 (Typ e CA ) 端 子 台 (Typ e T ) 容 量 V A
3 0 0 Za- 3 0 0 - C Za- 3 0 0 - CA Za- 3 0 0 - T Z- 3 0 0 - C Z- 3 0 0 - CA Z- 3 0 0 - T
5 0 0 Za- 5 0 0 - C Za- 5 0 0 - CA Za- 5 0 0 - T Z- 5 0 0 - C Z- 5 0 0 - CA Z- 5 0 0 - T
1 0 0 0 Za- 1 0 0 0 - C Za- 1 0 0 0 - CA Za- 1 0 0 0 - T Z- 1 0 0 0 - C Z- 1 0 0 0 - CA Z- 1 0 0 0 - T
1 5 0 0 Za- 1 5 0 0 - C Za- 1 5 0 0 - CA Za- 1 5 0 0 - T - - -
2 0 0 0 Za- 2 0 0 0 - C Za- 2 0 0 0 - CA Za- 2 0 0 0 - T Z- 2 0 0 0 - C Z- 2 0 0 0 - CA Z- 2 0 0 0 - T
仕 様 概 要 定 格 入 力 電 圧 A C100/110 /120 /200 /22 0/230/2 40V ※ 入 力 電 圧 に 合 わ せ た 専 用 コ ネ ク タ ( ス ナ ッ プ ス イ ッ チ ) が 必 要 で す 定 格 出 力 電 圧 A C1 0 0 V ※ 出 力 電 圧 の 切 り 替 え は で き ま せ ん 定 格 容 量 300/500 /1000/15 00/20 00VA 使 用 / 保 管 環 境 条 件 温 度 : - 1 0 ~ 5 0 ℃ 湿 度 : 1 0 ~ 9 0 % ( 結 露 無 き 事 ) 絶 縁 種 別 B 種 ( 1 3 0 ℃ )
適 合 規 格 IE C60601 - 1 Ed3 .1 CB 認 証 Ce rti fica te N o .JP TU V - 0 8 0 9 2 7 UL1446 絶 縁 シ ス テ ム 適 合
そ の 他 ト ラ ン ス 1 次 側 回 路 に 温 度 ヒ ュ ー ズ を 内 蔵
1 台 で 100~ 240V の 入 力 電 圧 に 対 応 、3 タ イ プ よ り 選 べ る 接 続 イ ン タ ー フ ェ ー ス な ど 、NEO シ リ
ー ズ の 使 い 易 さ は そ の ま ま に 、 1500VA を 追 加 し 、 新 た に Ed3.1 の C B 認 証 を 取 得 し ま し た 。
NEO シリーズ
IEC60601-1Ed3.1 CB 認証品
コ ネ ク タ タ イ プ : Type C
コ ネ ク タ 固 定 タ イ プ : Type CA
端 子 台 タ イ プ : Type T
接 続 イ ン タ ー フ ェ ー ス に つ い て
3 タ イ プ の 中 で も っ と も 小 型 で す 。全 て の 接 続 コ ネ ク タ は
ど こ に も 固 定 さ れ て い ま せ ん の で 、ト ラ ン ス コ ネ ク タ を 機
器 側 へ 接 続 し て く だ さ い 。ま た 、電 圧 切 り 替 え 用 コ ネ ク タ
も 適 宜 固 定 し て く だ さ い 。
コ ネ ク タ は 容 量 に よ っ て 異 な り ま す の で 、外 形 図 に 記 載 の
コ ネ ク タ 仕 様 を ご 確 認 く だ さ い 。
製 品 高 さ は C タ イ プ と 同 じ で す が 、底 面 積 は 3 タ イ プ の 中
で も っ と も 広 く な り ま す 。接 続 コ ネ ク タ が 専 用 金 具 に よ っ
て 固 定 さ れ て い ま す の で 、機 器 側 か ら の 配 線 を 接 続 し て く
だ さ い 。
コ ネ ク タ は 容 量 に よ っ て 異 な り ま す の で 、外 形 図 に 記 載 の
コ ネ ク タ 仕 様 を ご 確 認 く だ さ い 。
底 面 積 は C タ イ プ と ほ ぼ 同 じ で す が 、製 品 高 さ は 3 タ イ プ
の 中 で も っ と も 高 く な り ま す 。 M4 ビ ス の 端 子 台 を 装 着 し
て い ま す の で 、 機 器 か ら の 配 線 を 接 続 し て く だ さ い 。
端 子 台 は 全 て の 容 量 で 共 通 で す 。
Z a - 3 0 0 - C Z a - 1 5 0 0 - C A Z a - 5 0 0 - TNEO シリーズ
IEC60601-1Ed3.1 CB 認証品
ス ナ ッ プ ス イ ッ チ 品 番 一 覧 30 0 / 50 0V A 用 10 0 0 /1 5 00 / 20 0 0V A 用 入 力 電 圧 10 0V S S W - 3- 10 0 S S W - 1- 10 0 11 0V S S W - 3- 11 0 S S W - 1- 11 0 12 0V S S W - 3- 12 0 S S W - 1- 12 0 20 0V S S W - 4- 20 0 S S W - 2- 20 0 22 0V S S W - 4- 22 0 S S W - 2- 22 0 23 0V S S W - 4- 23 0 S S W - 2- 23 0 24 0V S S W - 4- 24 0 S S W - 2- 24 0 NEO シ リ ー ズ は 、 ス ナ ッ プ ス イ ッ チ を 差 し 替 え る こ と で 100/11 0/120 / 200/220 /230/240V の 各 定 格 入 力 電 圧 で 使 用 可 能 で す ( 出 力 は 常 に 1 0 0 V で す ) 。 ト ラ ン ス を ご 購 入 の 際 に は 、 容 量 、 接 続 イ ン タ ー フ ェ ー ス と 共 に 、 入 力 電 圧 を ご 指 定 下 さ い 。入 力 電 圧 の 切 り 替 え は 、 ス ナ ッ プ ス イ ッ チ を 差 し 替 え る だ け
① ス ナ ッ プ ス イ ッ チ を 取 り 外 す ② 取 り 付 け る ス ナ ッ プ ス イ ッ チ の 表 示 電 圧 確 認 ③ ス ナ ッ プ ス イ ッ チ を 奥 ま で 差 し 込 み 、切 り 替 え 完 了 注 ) ス ナ ッ プ ス イ ッ チ を 抜 き 差 し す る 際 は 電 源 お 切 り く だ さ い 。ス ナ ッ プ ス イ ッ チ の 交 換 方 法 3 STEP
ス ナ ッ プ ス イ ッ チ ( 入 力 電 圧 切 り 替 え コ ネ ク タ ) に つ い て
ス ナ ッ プ ス イ ッ チ 外 観 3 0 0 / 5 0 0 V A 用 1 0 0 0 / 1 5 0 0 / 2 0 0 0 V A 用 ス ナ ッ プ ス イ ッ チ を 外 し た 状 態 で は 、 2 次 側 に 電 圧 を 出 力 し ま せ ん 。NEO シリーズ
IEC60601-1Ed3.1 CB 認証品
品 番 m ax A m ax B m ax H ±0.5 C ±0.5 D Eφ L 重 量(kg) Za- 3 0 0 - C 1 6 0 1 2 3 7 0 1 3 5 1 0 5 5.5 2 0 0 4.1 Za- 5 0 0 - C 2 0 3 1 2 6 7 8 1 7 7 1 0 5 5.5 2 0 0 6.0 Za- 1 0 0 0 - C 2 6 8 1 2 3 9 5 2 4 0 1 0 0 6.5 2 0 0 10.8 Za- 1 5 0 0 - C 2 3 5 1 6 0 1 2 5 2 1 0 1 3 5 6.5 2 0 0 16.0 Za- 2 0 0 0 - C 2 6 3 1 6 3 1 2 5 2 2 5 1 3 5 8.0 2 0 0 18.3 ビ ス 等 突 起 部 を 除 く ト ラ ン ス コ ネ ク タ 仕 様 コ ネ ク タ 番 号 3 0 0 /5 0 0 V A 1 0 0 0 V A 1 5 0 0 /2 0 0 0 V ACN1 入 力 電 圧 切 り 替 え コ ネ ク タ 5 5 5 9 - 08P (m olex) 3 5 0 7 8 2 - 1 ( Tyc o) 3 5 0 7 8 2 - 1 ( Tyc o)
CN2 入 力
コ ネ ク タ 5 5 5 9 - 0 4 P (m olex) 3 5 0 7 6 7 - 1 ( Tyc o) 1 - 3 5 3 0 4 7 - 3 ( Tyc o)
コ ン タ ク ト 5558T (m olex ) 3 5 0 5 5 0 - 1 ( Tyc o) 9 1 7 8 0 3 - 3 ( Tyc o)
CN3 出 力
コ ネ ク タ 5 5 5 9 - 0 2 P (m olex) 3 5 0 7 7 8 - 1 ( Tyc o) 1 - 3 5 3 0 4 7 - 2 ( Tyc o)
コ ン タ ク ト 5558T (m olex ) 3 5 0 5 5 0 - 1 ( Tyc o) 9 1 7 8 0 3 - 3 ( Tyc o)
コ ネ ク タ タ イ プ
Type C
回 路 図 C N 2 入 力 C N 1 ス ナ ッ プ ス イ ッ チ C N 3 出 力 F : 温 度 ヒ ュ ー ズ F FNEO シリーズ
IEC60601-1Ed3.1 CB 認証品
品 番 A m ax B m ax H m ax C ±0.5 D ±0.5 Eφ 重 量 (kg) Za- 3 0 0 - CA 1 6 3 1 4 5 7 0 1 3 5 1 0 5 5.5 4.1 Za- 5 0 0 - CA 2 0 6 1 4 5 7 8 1 7 7 1 0 5 5.5 6.1 Za- 1 0 0 0 - CA 2 7 2 1 6 3 9 5 2 4 0 1 0 0 6.5 11.0 Za- 1 5 0 0 - CA 2 3 9 2 0 0 1 2 5 2 1 0 1 3 5 6.5 16.0 Za- 2 0 0 0 - CA 2 6 7 2 0 3 1 2 5 2 2 5 1 3 5 8.0 18.8 ビ ス 等 突 起 部 を 除 く ト ラ ン ス コ ネ ク タ 仕 様 コ ネ ク タ 番 号 3 0 0 /5 0 0 V A 1 0 0 0 V A 1 5 0 0 /2 0 0 0 V ACN1 入 力 電 圧 切 り 替 え コ ネ ク タ 5 5 5 9 - 08P (m olex) 3 5 0 7 8 2 - 1 ( Tyc o) 3 5 0 7 8 2 - 1 ( Tyc o)
CN2 入 力
コ ネ ク タ 5 5 5 9 - 0 4 P (m olex) 3 5 0 7 6 7 - 1 ( Tyc o) 1 - 3 5 3 0 4 7 - 3 ( Tyc o)
コ ン タ ク ト 5558T (m olex ) 3 5 0 5 5 0 - 1 ( Tyc o) 9 1 7 8 0 3 - 3 ( Tyc o)
CN3 出 力
コ ネ ク タ 5 5 5 9 - 0 2 P (m olex) 3 5 0 7 7 8 - 1 ( Tyc o) 1 - 3 5 3 0 4 7 - 2 ( Tyc o)
コ ン タ ク ト 5558T (m olex ) 3 5 0 5 5 0 - 1 ( Tyc o) 9 1 7 8 0 3 - 3 ( Tyc o)
コ ネ ク タ 固 定 タ イ プ
Type CA
回 路 図 C N 2 入 力 C N 1 ス ナ ッ プ ス イ ッ チ C N 3 出 力 F : 温 度 ヒ ュ ー ズ F FNEO シリーズ
IEC60601-1Ed3.1 CB 認証品
品 番 m ax A m ax B m ax H ±0.5 C ±0.5 D Eφ 重 量(kg) Za- 3 0 0 - T 1 6 4 1 2 3 1 1 0 1 3 5 1 0 5 5.5 4.3 Za- 5 0 0 - T 2 0 7 1 2 6 1 2 0 1 7 7 1 0 5 5.5 6.2 Za- 1 0 0 0 - T 2 7 2 1 2 3 1 4 0 2 4 0 1 0 0 6.5 11.1 Za- 1 5 0 0 - T 2 3 9 1 6 0 1 6 5 2 1 0 1 3 5 6.5 16.0 Za- 2 0 0 0 - T 2 6 7 1 6 3 1 7 0 2 2 5 1 3 5 8.0 18.7 ビ ス 等 突 起 部 を 除 く ト ラ ン ス コ ネ ク タ 仕 様 コ ネ ク タ 番 号 3 0 0 /5 0 0 V A 1 0 0 0 V A 1 5 0 0 /2 0 0 0 V A CN1 入 力 電 圧 切 り 替 え コ ネ ク タ 5 5 5 9 - 08P (m olex) 3 5 0 7 8 2 - 1 ( Tyc o) TB1 入 力 M4 端 子 台 TB1 出 力 M4 端 子 台端 子 台 タ イ プ
Type T
回 路 図 C N 2 入 力 C N 1 ス ナ ッ プ ス イ ッ チ C N 3 出 力 F : 温 度 ヒ ュ ー ズ F F寸法表は基本仕様をもとにした標準的なものであり、回路数、端末処理方法、海外安全規格対応等に よって表の値と異なる場合があります。
EIコアを使用した外鉄型トランス。標準的で最も廉価なタ
イプです。様々なオプションの追加により、お客様のご要望
に合わせたカスタマイズが可能です。
<特徴>
● 突入電流低減
カットコア/Rコアに比べ、電源投入時の突入電流を低減
出来ます。
● 多彩なバリエーション
医療機器、産業用制御機器、通信機器、工作機械など
幅広い分野でご使用いただけます。また、縦置き型や
寸法表以外のサイズおよび、B種/H種など絶縁グレー
ドの高い製品にも対応いたします(詳細はお問い合わ
せ下さい)
。
基本仕様 ・タイプ Ⅰ Ⅱ Ⅲ ・標準回路 100V:100V 200V:200V ・入力電圧 定格電圧 ±10% 50/60Hz ・出力電圧偏差 定格電圧 ±3% (全負荷時) ・周囲温度 0~40℃(動作中) ・絶縁種別 A 種(105℃) B 種(130℃) H 種(180℃) ・温度上昇(連続定格) 60℃以下 85℃以下 135℃以下 ・耐電圧 2000V/min. ・端子処理 ラグ端子(半田付け)KFR 標準寸法表
型式 標準 容量 (VA) 最大 外形寸法(mm) 取付寸法(mm) 標準重量 (kg) タ イ プ Amax Bmax Hmax C D EKFR-76-30 ~35 79 65 69 55 50 4.5 1.2 I KFR-76-35 ~40 70 55 1.4 KFR-76-45 ~50 80 65 1.7 KFR-85-40 ~60 87 80 77 60 60 2.0 KFR-85-50 ~70 90 70 2.5 KFR-85-60 ~80 100 80 2.9 KFR-96-40 ~90 98 80 87 70 60 2.6 KFR-96-45 ~100 85 65 2.9 KFR-96-50 ~120 90 70 3.1 KFR-105-50 ~135 107 95 94 80 70 3.8 KFR-105-55 ~150 100 75 4.2 KFR-114-55 ~180 116 105 101 85 75 6.5 5.0 KFR-114-60 ~200 110 80 5.4 KFR-133-55 ~250 134 110 118 95 75 7.0 KFR-133-60 ~300 115 80 7.6 KFR-133-65 ~350 120 85 8.1 KFR-133-70 ~400 125 90 8.7 KFR-152-50 ~440 153 115 133 100 90 8.0 8.7 Ⅱ KFR-152-55 ~500 120 95 9.4 KFR-152-65 ~600 130 105 10.8 KFR-152-70 ~700 135 110 11.6 KFR-171-60 ~800 181 130 151 130 100 13.2 KFR-171-70 ~900 140 110 15.1 KFR-171-75 ~1000 145 115 16.0 KFR-178-75 ~1250 160 115 17.2 KFR-178-100 ~1500 185 140 21.9 KFR-200-90 ~1750 202 190 191 150 130 29.3 KFR-200-100 ~2000 200 140 31.9 KFR-200-120 ~2500 220 160 37.1 KFR-218-90 ~3000 222 185 211 160 130 35.9 Ⅲ KFR-218-110 ~3500 205 150 42.5 KFR-218-125 ~4000 220 165 47.4 KFR-218-140 ~4500 235 180 52.3 KFR-260-120 ~5000 265 240 220 170 160 ×14 22 60.9
KFR
series
EIコア リード線タイプ
オプション
静電 シールド シールド 電磁 ヒューズ 温度 ハーネス 処理 縦置き海外安全規格対応
カスタム設計にて UL、CE にも対応致します。仕様により外形
寸法等が異なりますので、詳細はお問い合わせください。
北川電機株式会社
EIコアを使用した外鉄型トランス。標準で端子台を装
備しています。様々なオプションの追加により、お客様
のご要望に合わせたカスタマイズが可能です。
<特徴>
● 突入電流低減
カットコア/Rコアに比べ、電源投入時の突入電流
を低減できます。
● 幅広い用途
医療機器、産業用制御機器、通信機器、半導体製
造装置、非破壊検査装置など幅広い分野でご使用
いただけます。また、縦置き型や寸法表以外のサ
イズおよび、B種/H種など絶縁グレードの高い製
品にも対応いたします(詳細はお問い合わせ下さ
い)
。
本仕様 ・タイプ Ⅰ Ⅱ Ⅲ ・標準回路 100V:100V 200V:200V ・入力電圧 定格電圧 ±10% 50/60Hz ・出力電圧偏差 定格電圧 ±3% (全負荷時) ・周囲温度 0~40℃(動作中) ・絶縁種別 A種(105℃) B種(130℃) H 種(180℃) ・温度上昇 (連続定格) 60℃以下 80℃以下 135℃以下 ・耐電圧 2000V/min. ・端子処理 20A,M4 30A,M4KFT 標準寸法表
型式 標準 容量 (VA) 最大 外形寸法(mm) 取付寸法(mm) 標準重量 (kg) タ イ プ Amax Bmax bmax Hmax C D EKFT-76-30 ~35 79 65 95 69 55 50 4.5 1.2 I KFT-76-35 ~40 70 100 55 1.4 KFT-76-45 ~50 80 110 65 1.7 KFT-85-40 ~60 87 80 105 77 60 60 2.0 KFT-85-50 ~70 90 115 70 2.5 KFT-85-60 ~80 100 125 80 2.9 KFT-96-40 ~90 98 80 120 87 70 60 2.6 KFT-96-45 ~100 85 125 65 2.9 KFT-96-50 ~120 90 130 70 3.1 KFT-105-50 ~135 107 95 135 94 80 70 3.8 KFT-105-55 ~150 100 140 75 4.2 KFT-114-55 ~180 116 105 145 101 85 75 6.5 5.0 KFT-114-60 ~200 110 150 80 5.4 KFT-133-55 ~250 134 110 160 118 95 75 7.0 KFT-133-60 ~300 115 165 80 7.6 KFT-133-65 ~350 120 170 85 8.1 KFT-133-70 ~400 125 175 90 8.7 KFT-152-50 ~440 153 115 165 133 100 90 8.0 8.7 Ⅱ KFT-152-55 ~500 120 170 95 9.4 KFT-152-65 ~600 130 180 105 10.8 KFT-152-70 ~700 135 185 110 11.6 KFT-171-60 ~800 181 130 190 151 130 100 13.2 KFT-171-70 ~900 140 200 110 15.1 KFT-171-75 ~1000 145 205 115 16.0 KFT-178-75 ~1250 160 225 115 17.2 KFT-178-100 ~1500 185 255 140 21.9 KFT-200-100 ~2000 202 200 280 191 150 140 31.9 KFT-200-120 ~2500 220 300 160 37.1 KFT-218-90 ~3000 222 185 265 211 160 130 35.9 Ⅲ KFT-218-110 ~3500 205 285 150 42.5 KFT-218-125 ~4000 220 300 165 47.4 KFT-218-140 ~4500 235 315 180 52.3 KFT-260-120 ~5000 265 240 340 220 170 160 14 × 22 60.9
KFT
series
EIコア 端子台タイプ
オプション
静電 シールド シールド 電磁 温度 ヒューズ 縦置き海外安全規格対応
(詳細はお問い合わせ下さい)
カスタム設計にて UL、CE にも対応致します。仕様により外形
寸法等が異なりますので、詳細はお問い合わせください。
寸法表は基本仕様をもとにした標準的なものであり、回路数、端末処理方法、海外安全規格対応等に よって表の値と異なる場合があります。寸法表以外のサイズは別途ご相談ください。
カットコアを使用した内鉄型トランス。EIコアトランスに
比べ小型・軽量です。様々なオプションの追加により、お客
様のご要望に合わせたカスタマイズが可能です。
<特徴>
● 小型・軽量・薄型
EIコアトランスに比べ、占有容積は最高 70%以下、重
量は最高 60%以下になるので、厚さは 10~30%も薄くな
ります。
KSBタイプに比べて、高さがおよそ 50~60%以下にな
る為、高さ制限のある装置向けです。
● 幅広い用途
医療機器、産業用制御機器、通信機器、半導体検査装
置、非破壊検査装置など幅広い分野でご使用いただけ
ます。
また、寸法表以外のサイズ及び、B種/H種など絶縁グ
レードの高い製品にも対応いたします(詳細はお問い
合わせ下さい)
。
KOB 標準寸法表
型式 標準 容量 (VA) 最大 外形寸法(mm) 取付寸法(mm) 標準重量 (kg) タ イ プ Amax Bmax Hmax C D EKOB-6.3 ~10 60 45 40 45 35 3.5 0.28 Ⅰ KOB-8 ~15 60 55 40 45 40 0.31 KOB-10 ~20 70 55 40 55 40 0.4 KOB-16A ~25 45 0.45 KOB-16B ~30 80 55 45 64 40 0.55 KOB-20 ~35 50 0.65 KOB-25 ~45 90 60 50 74 47 4.5 0.76 KOB-32 ~55 55 0.87 KOB-40 ~65 60 1.0 KOB-50 ~85 110 80 55 90 60 1.3 KOB-63 ~100 60 1.5 KOB-80 ~120 70 1.85 KOB-100 ~150 75 2.1 KOB-125 ~180 130 95 70 100 75 5.5 2.6 KOB-160 ~200 75 105 2.9 KOB-200 ~250 85 105 3.5 KOB-250 ~300 95 110 75 4.0 KOB-320 ~400 140 120 100 110 105 5.0 KOB-400 ~650 115 110 95 6.1 Ⅱ KOB-500 ~780 140 140 110 115 100 6.6 KOB-630 ~910 145 125 110 8.0 KOB-800A ~1030 140 110 9.2 KOB-800B ~1300 165 150 140 135 120 6.5 11.7 KOB-1000 ~1600 185 155 140 150 115 13.8 KOB-1500 ~1900 210 175 125 170 140 8.0 14.3 KOB-1700 ~2050 145 175 130 17.8 KOB-2300 ~2200 215 180 165 170 140 22.8 KOB-3000 ~3500 190 170 150 24.5 Ⅲ KOB-3800 ~4500 230 255 185 200 200 33.5 KOB-4600 ~5000 240 265 195 205 220 38.5 KOB-6200 ~6500 280 205 240 215 48.0 基本仕様 ・タイプ Ⅰ Ⅱ Ⅲ ・標準回路 100V:100V 200V:200V ・入力電圧 定格電圧 ±10% 50/60Hz ・出力電圧偏差 定格電圧 ±3% (全負荷時) ・周囲温度 0~40℃(動作中) ・絶縁種別 A 種(105℃) B 種(130℃) H 種(180℃) ・温度上昇(連続定格) 60℃以下 85℃以下 135℃以下 ・耐電圧 2000V/min. ・端子処理 ラグ端子(半田付け)
KOB
series
カットコア 伏せ型タイプ
オプション
静電 シールド シールド 電磁 ヒューズ 温度 ハーネス 処理海外安全規格対応
カスタム設計にて UL、CE にも対応
致します。仕様により外形寸法等が
異なりますので、詳細はお問い合
わせください。
北川電機株式会社
カットコアを使用した内鉄型トランス。EIコアトランスに
比べて小型・軽量です。様々なオプションの追加により、
お客様のご要望に合わせたカスタマイズが可能です。
<特徴>
● 小型・軽量・省スペース
EIコアトランスに比べ、占有容積は最高 70%以下、
重量は最高 60%以下になります。
KOBタイプに比べて、設置面積がおよそ 60~65%以下
となる為、スペースを節約することが出来ます。
● 幅広い用途
医療機器、産業用制御機器、通信機器、半導体検査装置、
非破壊検査装置など幅広い分野でご使用いただけます。
また、寸法表以外のサイズ及び、B種/H種など絶縁グレ
ードの高い製品にも対応いたします(詳細はお問い合わ
せ下さい)
。
基本仕様 ・タイプ Ⅰ Ⅱ Ⅲ ・標準回路 100V:100V 200V:200V ・入力電圧 定格電圧 ±10% 50/60Hz ・出力電圧偏差 定格電圧 ±3% (全負荷時) ・周囲温度 0~40℃(動作中) ・絶縁種別 A 種(105℃) B 種(130℃) H 種(180℃) ・温度上昇(連続定格) 60℃以下 85℃以下 135℃以下 ・耐電圧 2000V/min. ・端子処理 ラグ端子 端子台(M4)KSB 標準寸法表
型式 標準 容量 (VA) 最大 外形寸法(mm) 取付寸法(mm) 標準重量 (kg) タ イ プ Amax Bmax Hmax C D EKSB-6.3 ~10 48 41 70 30 28 4.0 0.28 Ⅰ KSB-8 ~15 55 35 30 0.31 KSB-10 ~20 80 0.4 KSB-16A ~25 46 35 0.45 KSB-16B ~30 90 0.55 KSB-20 ~35 51 40 0.65 KSB-25 ~45 62 56 105 40 35 0.76 KSB-32 ~55 61 40 0.87 KSB-40 ~65 66 45 50 4.5 1.0 KSB-50 ~85 80 56 125 60 40 1.3 KSB-63 ~100 61 45 1.5 KSB-80 ~120 71 55 1.85 KSB-100 ~150 76 60 2.1 KSB-125 ~180 95 76 145 75 55 2.6 KSB-160 ~200 81 60 2.9 KSB-200 ~250 91 70 3.5 KSB-250 ~300 101 150 80 4.0 KSB-320 ~400 120 101 150 105 75 5.0 KSB-400 ~650 116 100 90 5.5 6.1 Ⅱ KSB-500 ~780 140 116 155 115 85 6.6 KSB-630 ~910 131 100 8.0 KSB-800A ~1030 146 115 9.2 KSB-800B ~1300 150 146 175 125 11.7 KSB-1000 ~1600 155 195 6.5 13.8 KSB-1500 ~1900 175 131 225 145 95 14.3 KSB-1700 ~2050 151 115 17.8 KSB-2300 ~2200 180 191 230 150 135 22.8 KSB-3000 ~3500 190 171 160 24.5 Ⅲ KSB-3800 ~4000 255 191 245 215 140 8.5 33.5 KSB-4600 ~5000 265 206 255 220 150 38.5 KSB-6200 ~6500 211 290 225 155 48.0
KSB
series
カットコア 縦型タイプ
オプション
静電 シールド シールド 電磁 ヒューズ 温度 ハーネス 処理 端子台 (※1)海外安全規格対応
カスタム設計にて UL、CE にも対
応致します。仕様により外形寸法
等が異なりますので、詳細はお問
い合わせください。
(※1)サイズによって対応出来ない場合が あります。お問い合わせ下さい。・寸法表は基本仕様をもとにした標準的なものであり、回路数、端末処理方法、海外安全規格対応等 によって表の値と異なる場合があります。特に、海外安全規格対応の場合、サイズが数ランク大き くなります。 ・縦置きのHバンドタイプ、基板実装タイプの寸法はお問い合わせください。 バンドタイプ P:横置き爪 L:横置きビス H:縦置きビス
EIコアを使用した小型トランス。標準的なLバンドタイプ
に加え、縦置き
H
バンドタイプ、基板実装タイプにも対応い
たします。
<特徴>
● 量産に最適
数台の小ロットから、月産数千台以上の量産にも対応
可能です。
● 幅広い用途
医療機器、産業用制御機器、通信機器など幅広い分野で
ご使用いただけます。
(詳細はお問い合わせ下さい)
。
基本仕様 ・標準回路 100V:100V ・入力電圧 定格電圧 ±10% 50/60Hz ・出力電圧偏差 定格電圧 ±3% (全負荷時) ・周囲温度 0~40℃(動作中) ・絶縁種別 A 種(105℃) ・温度上昇(連続定格) 60℃以下 ・耐電圧 1000V/min. ・端子処理 ラグ端子(半田付け端子)KBR 標準寸法表
型式 標準 容量 (VA) 最大 外形寸法(mm) 取付寸法(mm) バン ド タイプ Amax Bmax Cmax Hmax D±1 E tKBR-28-11 ~1.0 45 29 31 27 38 3.5×4.5 0.5 P/L KBR-35-10 ~1.5 52 33 38 33 44 3.2×5.2 P/L /H KBR-41-13 ~3.0 62 35 43 38 52 3.5×4.8 KBR-41-17 ~3.5 40 3.5×5.0 0.6 KBR-41-20 ~4.0 44 3.5×4.5 KBR-48-18 ~6.0 73 43 52 45 60 4.3×6.0 KBR-48-20 ~7.0 45 4.5×6.0 KBR-48-25 ~9.0 50 4.5×6.5 L/H KBR-57-23 ~12 85 50 60 53 72 4.5×6.5 0.8 KBR-57-25 ~14 53 4.2×6.2 KBR-60-25 ~16 88 55 64 56 75 4.5×6.0 KBR-60-30 ~20 60 4.5×6.5 KBR-66-30 ~25 94 62 70 61 81 4.5×6.0 KBR-66-35 ~32 67 4.5×6.5 KBR-66-40 ~36 72 KBR-76-30 ~32 105 65 80 70 91 4.5×6.5 KBR-76-35 ~40 70 90 4.5×6.0 KBR-76-40 ~50 75 90
KBR
series
EIコア バンドタイプ
オプション
静電 シールド シールド 電磁 ヒューズ 温度 ハーネス 処理 縦置き海外安全規格対応
カスタム設計にて UL、CE にも対
応致します。仕様により外形寸法
等が異なりますので、詳細はお
問い合わせください。
基板 実装北川電機株式会社
KITAGAWA ELECTRIC CO.,LTD.・寸法表は基本仕様をもとにした標準的なものであり、回路数、端末処理方法、海外安全規 格対応等によって表の値と異なる場合があります。 ・Rコアトランスは多回路の場合、カットコアトランス同様にコアをカットしなければなら ないこともあります。その場合、寸法は寸法表と異なりますので、予めご承知おきくださ い。詳細はお問い合わせください。
Rコアを使用した超極少電磁ノイズトランス。EIコアトラ
ンスに比べ小型・軽量・薄型であり、励磁電流特性、漏れ磁
束の特性なども大幅に向上します。
<特徴>
● 小型・軽量・薄型
EIコアトランスに比べ、占有容積は最高 70%以下、重
量は最高 60%以下、厚さは 10~30%も薄くなります。
● 漏れ磁束極少
カット面を丸くすることにより、EIコアトランスに比
べ、漏れ磁束が 1/10 以下に減少します。これにより、漏
れ磁束による周辺機器の誤動作を低減します(詳細はお
問い合わせ下さい)
。
基本仕様 ・標準回路 100V:100V ・入力電圧 定格電圧 ±10% 50/60Hz ・出力電圧偏差 定格電圧 ±3% (全負荷時) ・周囲温度 0~40℃(動作中) ・絶縁種別 A 種(105℃) ・温度上昇(連続定格) 60℃以下 ・耐電圧 2000V/min. ・端子処理 リード線KRC 標準寸法表
型式 標準 容量 (VA) 最大 外形寸法(mm) 取付寸法(mm) 標準重量 (kg) Amax Bmax Hmax C D EKRC-7 7~10 71 84 35 60 49 3.8×5 0.3 KRC-10 10~15 75 61 37 68.5 48 4×5 0.4 KRC-15 15~20 78 64 38 70 55 5.0 KRC-20 20~30 82 70 40 70 55 0.5 KRC-25F 25~40 85 72 43 70 55 0.6 KRC-30 30~45 97 77 42 70 63 0.7 KRC-35 35~50 100 84 46 84 64 0.9 KRC-40 35~55 99 80 44 70 60 KRC-50 50~70 102 85 48 75 65 1.0 KRC-80 80~100 125 90 52 90 70 1.4 KRC-120 100~130 126 103 55 100 80 1.7 KRC-150 130~150 149 104 56 120 2.4 KRC-160 150~200 140 115 63 100 85 2.6 KRC-260 200~280 160 121 66 130 95 3.1 KRC-320 280~340 163 128 70 135 3.8 KRC-600 340~600 190 145 83 142 100 8.0 6.5 KRC-800 600~800 204 170 93 157 140 7.0 9.0 KRC-1000 800~1100 227 172 95 180 8.0 10.5 KRC-18D 18~25 81 75 36 62 62 M4 0.4 KRC-20D 20~35 82 80 39 62 62 4.2 0.5 KRC-25D 25~40 85 80 42 62 62 4.2 0.6 KRC-80L 70~100 131 83 49 70 70 5.0 1.3
KRC
series
Rコア タイプ
オプション
静電 シールド シールド 電磁 ヒューズ 温度 ハーネス 処理海外安全規格対応
カスタム設計にて UL、CE にも対
応致します。仕様により外形寸法
等が異なりますので、詳細はお
問い合わせください。
寸法表は基本仕様をもとにした標準的なものであり、回路数、端末処理方法、海外安全規 格対応等によって表の値と異なる場合があります。
カットコアを使用し、コイルを1つにまとめたタイプ。カッ
トコアとEIコアの利点をミックスしました。小型・軽量で
なおかつ廉価、コストパフォーマンスの高いシリーズです。
<特徴>
● 小型・軽量
EIコアトランスに比べ、占有容積は最高 70%以下、重
量は最高 60%以下になります。
● 幅広い用途
医療機器、産業用制御機器、通信機器など幅広い分野で
ご使用いただけます。
また、KYBタイプは絶縁距離を大きくとることが出来
る為、高電圧用電源などにも適しています(詳細はお問
い合わせ下さい)
。
基本仕様 ・標準回路 100V:100V ・入力電圧 定格電圧 ±10% 50/60Hz ・出力電圧偏差 定格電圧 ±3% (全負荷時) ・周囲温度 0~40℃(動作中) ・絶縁種別 A 種(105℃) ・温度上昇(連続定格) 60℃以下 ・耐電圧 2000V/min.KYB 標準寸法表
型式 標準 容量 (VA) 最大 外形寸法(mm) 取付寸法(mm) 標準重量 (kg) Amax Bmax Hmax C D EKYB-6.3 ~8 56 38 60 33 32 4.0 0.3 KYB-8 ~10 55 40 65 33 32 0.35 KYB-10 ~15 65 40 65 40 32 0.45 KYB-16A ~18 48 35 0.5 KYB-16B ~20 75 48 65 50 35 0.6 KYB-20 ~25 53 40 0.7 KYB-25 ~30 85 55 75 55 36 0.8 KYB-32 ~40 60 40 0.9 KYB-40 ~50 65 45 1.1 KYB-50 ~60 107 65 90 70 35 5.0 1.4 KYB-63 ~80 70 40 1.6 KYB-80 ~100 80 50 4.5 2.0 KYB-100 ~120 85 60 2.2 KYB-125 ~150 126 85 110 80 47 5.0 2.8 KYB-160 ~200 90 52 3.0 KYB-200 ~250 100 62 3.5 KYB-250 ~300 134 110 110 90 73 4.3 KYB-320 ~350 134 120 140 105 80 5.1 KYB-400 ~450 135 90 6.0 6.1 KYB-500 ~500 140 135 155 85 71 6.6 KYB-630 ~600 150 85 82 8.0 KYB-800A ~700 165 160 95 100 9.0 KYB-800B ~850 160 165 160 95 100 11.3
KYB
series
カットコア 1 コイルタイプ
オプション
静電 シールド シールド 電磁 ヒューズ 温度 ハーネス 処理海外安全規格対応
北川電機株式会社
カスタム設計にて UL、CE にも対
応致します。仕様により外形寸法
等が異なりますので、詳細はお
問い合わせください。
寸法表は基本仕様をもとにした標準的なものであり、回路数、端末処理方法、海外安全規格 対応等によって表の値と異なる場合があります。寸法表以外のサイズは別途ご相談くださ い。
これまでのトランスの常識を打ち破る極薄トランス。デザイ
ンを意識した製品や、ラックマウントタイプの製品にもピッ
タリ収まります。
<特徴>
● 超極薄!
EIコアトランスに比べ、厚さを最高で 50%薄く、占有
容積は最高 70%以下、重量は最高 60%以下を実現しまし
た。
● 最高のスペース・パフォーマンス
常識を打ち破る薄さで、これまで実現しなかった薄型製
品の設計も可能です。
基本仕様 ・標準回路 100V:100V ・入力電圧 定格電圧 ±10% 50/60Hz ・出力電圧偏差 定格電圧 ±3% (全負荷時) ・周囲温度 0~40℃(動作中) ・絶縁種別 A 種(105℃) ・温度上昇(連続定格) 60℃以下 ・耐電圧 2000V/min. ・端子処理 ラグ端子(半田付け端子)KFL 標準寸法表
型式 標準 容量 (VA) 最大 外形寸法(mm) 取付寸法(mm) 標準重量 (kg) Amax Bmax Hmax C D EKFL-50 50~70 135 63 38 115 52 5.0 1.8 KFL-100 70~130 148 78 58 125 65 2.2 KFL-150 120~180 190 98 48 165 75 2.8 KFL-200 150~250 196 110 50 180 75 6.0 3.7 KFL-250 200~300 205 110 48 180 85 4.0 KFL-300 250~350 207 105 52 180 85 5.0 KFL-400 350~450 210 120 60 180 90 5.5 KFL-500 450~600 218 138 65 190 110 7.5
