* ID-SS *2012 年 8 月現在当社調査 SOLAR ABSデジマチックインジケータ ID-Sシリーズは単機能形のデジタルインジケータで世界初のソーラ電源を採用したID-SSとボタン形電池を使用した ID-SXの 2タイプがあります測定範囲は12.7mm で最小表示量 0.01m

(1)

測定工具、測定基準器、計測システム

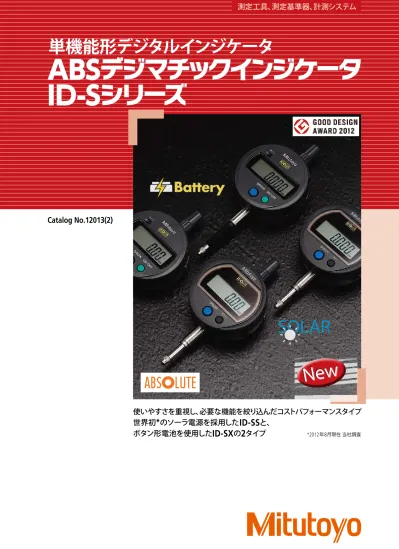

Catalog No.12013(2)

単機能形デジタルインジケータ

使いやすさを重視し、必要な機能を絞り込んだコストパフォーマンスタイプ

世界初

*

_{のソーラ電源を採用した}

_ID-SS

_と、

ボタン形電池を使用した

ID-SX

の

2 タイプ

*2012

年

8

月現在当社調査

New

SOLAR

(2)

ABS

デジマチックインジケータ

ID-S

シリーズは、単機能

形のデジタルインジケータで、世界初のソーラ電源を

採用した

ID-SS

と、ボタン形電池を使用した

ID-SX

の

2 タイプがあります。

測定範囲は

12.7mm

で、最小表示量

0.01mm

と

0.001mm

をラインナップ。

ID-SX

には、保護等級

IP53

の防じん・

散水保護仕様の

ID-S112PX/ID-S112PXB

を用意して

います。

標準形ダイヤルゲージとほぼ同サイズのコンパクト

サイズに、文字高さ

9mm

の大形液晶表示を採用、大形

のボタン採用により各機能の簡単操作と押し易さを

実現しました。また、低価格モデルながらデータ出力

機能を搭載しており、統計的工程管理システムや計測

システムなどにも利用可能です。

緑豊かな岐阜県中津川市の中核工業団地内の中津川工場

はダイヤルゲージ、テストインジケータ、デジマチックイン

ジケータ等々の測定器を開発から製造まで一貫して行う

センサの専門工場です。

1997

年にミツトヨ国内で

12 番目の

工場として誕生。最先端の生産技術・設備で送り出される

ミツトヨブランド商品は、世界の一級品として高く評価され、

皆様に安心してご利用いただいております。

使いやすさを重視し、必要な機能を絞り込んだコスト

パフォーマンスタイプ

世界初

*

のソーラ電源を採用した

ID-SS

と、ボタン形電池

（

SR44

）を使用した

ID-SX

の

2 タイプ

*2012

年

8 SOLAR

(3)

標準形ダイヤルゲージとほぼ同サイズのコンパクト

設計で、ダイヤルゲージからの置き換えが容易です。

ソーラ式の

ID-SS

では電池交換不要のため、ダイヤル

ゲージと同じように電池切れの心配がなく使用でき

ます。

電源を切っても原点位置を再現できるミツトヨ独自

の

ABS

（アブソリュート）センサを採用、電源

ON

毎の

原点合わせが不要です。また、オーバースピードエ

ラーが発生しませんので、信頼性も向上しています。

多様な測定作業を考慮して、使い方に合わせた

リフティング操作を３種類のアクセサリ（オプション）

から選べます。また、各種測定子、スタンド類、データ

処理関連商品などを豊富に準備しています。

・

出荷時の検査デ－タを記載した｢検査成績書｣を

標準で添付しています。

（｢検査成績書｣はお客様

のご購入日が特定できない関係上、｢校正証明書｣

取得用としてはご利用いただけません。）

・

測定機器を校正し、校正に用いた標準器とのトレ－

サビリティ－を証明する｢校正証明書｣を有料で

発行しますのでお申し付けください。

文字高さ

9mm

の大形液晶表示を採用し、視認性が

向上しています。

必要な機能を絞り込んだ大形ボタンを採用し、

押しやすさと各機能の簡単操作を実現しています。

コンパクト設計

ABS

（アブソリュート）センサ

充実したリフティング機能と

豊富なアクセサリ

検査成績書を標準添付

大形液晶表示

大形のボタン

標準形ダイヤルゲージ

ID-SS

9mm

原寸大

■

アクセサリ

（オプション）

リフティングレバー

リフティングノブ

リフティング用レリーズ

使いやすさを重視し、必要な機能を絞り込んだコスト

パフォーマンスタイプ

世界初

*

のソーラ電源を採用した

ID-SS

と、ボタン形電池

（

SR44

）を使用した

ID-SX

の

2 タイプ

*2012

年

8 ø

57 ø

59

(4)

●特許出願中（日本、米国、欧州、中国）●意匠登録済（日本、米国、欧州、中国）

*2012

年

8 月現在

当社調査

世界初

*

ソーラ式デジタルインジケータ

SOLAR

ソーラ電源を採用

電池を必要とせず地球環境にやさしい測定工具です。

電池交換のメンテナンスが不要です。

（最低動作照度は、

40 ルクスです。）

充電機能を搭載

大容量充電機能により、最低動作照度以下の環境でも

長時間使用できます。

（フル充電で約

3.5 時間使用可能）

表示が消えても原点を記憶

照度不足で一度表示が消えた場合でも、直前に設定した

原点位置を再現する

ABS

（アブソリュート）センサの搭載に

より、測定再開が容易にできます。

長期間測定や多点測定にも適しています。

(5)

■

外観寸法図

■

機

能

・オリジンセット（ゼロセット）機能

　任意の位置で表示値のゼロセットができます。

・ディレクション切替機能

　カウント方向を切換えることができます。

・エラー警告表示

・データ出力機能

　

測定データの出力端子があり、小形プリンタのデジマチックミニ

プロセッサ

DP-1VR

や

インプットツールを介してパソコンへ出力

可能です。また、計測データワイヤレス通信システム

U-WAVE

で

測定データを無線でパソコンに取込むことができます。

　　　

U-WAVE-R DP-1VR インプットツール接続ケーブル U-WAVE-T ※詳細は、弊社総合カタログ

No.13

をご参照ください。

■

共通仕様

・表示　　　　：

6 桁

LCD

、符号

・測定子　　　：

先端球面

SR=1.5mm

（超硬合金）パーツ

No.901312

・測定子取付部：

M2.5

×

0.45 （ミツトヨダイヤルゲージ共通）

・測定力　　　：

1.5N

以下

・使用可能姿勢：

全姿勢

・位置検出方式：

静電容量式アブソリュートエンコーダ

・電源　　　　：

太陽電池（屋内用）

・最低動作照度：

40 ルクス

充電機能がありますので、フル充電状態では最低動作照度以下の環境でも約

3.5

時間使用できます。充電時間は環境により異なりますが、照度

500

ルクスの環境では放電状態から約

1.5

時間でフル充電となります。

・最大応答速度：

無制限（倣い測定には対応不可）

・保護等級　　：

IP42

・使用温度範囲：

0 ℃～

40 ℃

・保存温度範囲：

-10

℃～

60 ℃

■

アクセサリ

（オプション）

・リフティング関係

リフティングレバー（

No.21EZA198

）

リフティングノブ（

No.21EZA105

）

左右どちらへも取付け可能

リフティング用レリーズ（

No.540774

）

　

・接続ケーブル（測定データ出力用）

1m

（

No.905338

）、

2m

（

No.905409

）

・各種データ処理関連商品

・ミツトヨダイヤルゲージ用各種測定子

　　　　

　　　　　シェル　　　　フラット　　　　ニードル

・ミツトヨ標準形（

2 シリーズ）ダイヤルゲージ用各種裏ぶた

・各種スタンド類

● ID-SS

は一般的な作業環境で使用できます。

「

JIS Z9110:2010

照明基準照度要件

5.4 工場｣抜粋

照度（ルクス）場所（可能な作業）

1500

極めて細かい視作業

750

細かい視作業　設計、製図作業

500

製造工場などでの普通の視作業　計器盤、制御盤のなどの監視作業

300

倉庫内の事務作業

200

制御室、洗面所、粗な軽作業

150

荷積み、荷降ろし、荷の移動等の作業

100

廊下、通路、出入口、倉庫

■

仕

様

コード

No.

符号測定範囲最小表示量広範囲行き精度戻り誤差繰返し精密度裏ぶた仕様本体質量標準価格

543-505 ID-S1012S

12.7

㎜

0.01

㎜

0.02

㎜以下

0.02

㎜以下

0.01

㎜以下耳金付

150g

12,500

円

543-505B ID-S1012SB

平

140g

543-500 ID-S112S

0.001

㎜

0.003

㎜以下

0.002

㎜以下

0.002

㎜以下耳金付

150g

19,800

円

543-500B ID-S112SB

平

140g

※広範囲行き精度、戻り誤差、繰返し精密度は

20

℃の通常測定での精度で、量子化誤差±

1

カウントを含みません。 M2.5x0.45 ボール付測定子（No.901312） Sø3 17 21.6 13.3 ø10.9 46.5 21.2 7.3 ø8 0 -0.009 7.6 ø54 ø59 54.4 50.1 20 5 16 ø6.5 543-505 ID-S1012S 543-500ID-S112S

(6)

シンプル機能で低価格のデジタルインジケータ

保護等級

IP53

ID-S112X

には、保護等級

IP53

の防じん・散水保護仕様

も取り揃えています。

　

_{ボタン形電池（}

_SR44

長い電池寿命

_：

₁

_{個）で、約}

_20,000

_時間（

_ID-S1012X

_）

の連続使用が可能です。

コストパフォーマンスタイプ

使いやすさを重視し、必要な機能を絞り込んだ

「ボタン形電池（

SR44

）

」を使用したインジケータです。

最小表示量は

0.01mm

と

0.001mm

を取り揃えています。

ABS

（アブソリュート）センサ

電源を切っても原点位置を再現できるミツトヨ独自の

ABS

（アブソリュート）センサを採用、電源

ON

毎の原点合わせが

不要です。また、オーバースピードエラーが発生しません

ので、信頼性も向上しています。

(7)

■

外観寸法図

■

機

能

・オリジンセット（ゼロセット）機能

　任意の位置で表示値のゼロセットができます。

・ディレクション切替機能

　カウント方向を切換えることができます。

・エラー警告表示

・データ出力機能

　

測定データの出力端子があり、小形プリンタのデジマチックミニ

プロセッサ

DP-1VR

や

インプットツールを介してパソコンへ出力

可能です。また、計測データワイヤレス通信システム

U-WAVE

で

測定データを無線でパソコンに取込むことができます。

　　　

U-WAVE-R DP-1VR インプットツール接続ケーブル U-WAVE-T ※詳細は、弊社総合カタログ

No.13

■

共通仕様

・表示　　　　：

6 桁

LCD

、符号

・測定子　　　：

先端球面

SR=1.5mm

（超硬合金）パーツ

No.901312

・測定子取付部：

M2.5

×

0.45 （ミツトヨダイヤルゲージ共通）

・使用可能姿勢：

全姿勢

・位置検出方式：

静電容量式アブソリュートエンコーダ

・電源　　　　：

SR44

（ボタン形酸化銀電池）

1 個　パーツ

No.938882

　　　　　　　

（モニタ用ボタン形酸化銀電池

1 個

標準付属）

・最大応答速度：

無制限（倣い測定には対応不可）

・使用温度範囲：

0 ℃～

40 ℃

・保存温度範囲：

-10

℃～

60 ℃

■

アクセサリ

（オプション）

・リフティング関係

リフティングレバー（

No.21EZA198

）

リフティングノブ（

No.21EZA105

）

リフティング用レリーズ（

No.540774

）

・接続ケーブル（測定データ出力用）

1m

（

No.905338

）、

2m

（

No.905409

）

・各種データ処理関連商品

・ミツトヨダイヤルゲージ用各種測定子

　　　　

　　　　　シェル　　　　フラット　　　　ニードル

・ミツトヨ標準形（

2 シリーズ）ダイヤルゲージ用各種裏ぶた

・各種スタンド類

※詳細は、弊社総合カタログ

No.13

■

保護等級

IP53

レベル

5 ：防じん形

じんあいの侵入を完全に防止することはできないが、

電気機器の所定の動作及び安全性を阻害する量の

じんあいの侵入があってはならない。

レベル

3 ：散水（

Spraying water

）に対して保護する。

鉛直から両側に

60 度までの角度で噴霧した水に

よっても有害な影響を及ぼしてはならない。

■

仕

様

コード

No.

符号測定範囲最小表示量広範囲行き精度戻り誤差繰返し精密度裏ぶた仕様測定力保護等級※1 _電池寿命 _{本体質量標準価格}

543-781 ID-S1012X

12.7

㎜

0.01

㎜

0.02

㎜以下

0.02

㎜以下

0.01

㎜以下耳金付

1.5N

以下

IP42

約（連続使用）

20,000

時間約

6

年※_{（通常使用）}2

150g

12,500

円

543-781B ID-S1012XB

平

140g

543-790 ID-S112X

0.001

㎜

0.003

㎜以下

0.002

㎜以下

0.002

㎜以下耳金付

1.5N

以下

IP42

_約

_18,000

_時間（連続使用）約

5.4

年※_{（通常使用）}2

150g

19,800

円

543-790B ID-S112XB

平

140g

543-794 ID-S112PX

0.001

㎜

0.003

㎜以下

0.002

㎜以下

0.002

㎜以下耳金付

2.5N

以下

IP53

155g

22,800

円

543-794B ID-S112PXB

平

155g

※：広範囲行き精度、戻り誤差、繰返し精密度は

20

℃の通常測定での精度で、量子化誤差±

1

カウントを含みません。 ※

1

：キャップ装着時のみ有効です。キャップ取外し時、リフティング関係のアクセサリ装着時、接続ケーブル装着時は無効です。 ※

2

：電池寿命は、使用回数や使い方により異なります。上記日数は目安としてお考えください。 M2.5x0.45 7.6 16 5 20 50.1 54.4 54 �ø 8 0 -0.009 �ø 7.3 21.2 46.5 10.9 �ø 13.3 17 59 �ø 19.9 6.5 ø 67.4 43.5 14 37.2 7.3 13.3 ボール付測定子（No.901312） Sø3 543-781

ID-S1012X 543-790ID-S112X 543-794ID-S112PX

(8)

豊富なデジマチックインジケータ

①標準形デジタルインジケータ

ID-CX

②防水タイプで幅

35mm

のスリムボディーに　多くの機能を搭載

ID-N/B

③リモコン、測定の高精度、　多くの機能を搭載

ID-H

④測定範囲

25.4mm

の汎用タイプ

ID-U1025

⑤演算機能内蔵タイプ

ID-C112RB

⑥ピークホールド機能付タイプ

ID-C112A

⑦内径測定器シリンダゲージ専用タイプ　

ID-C112GB
