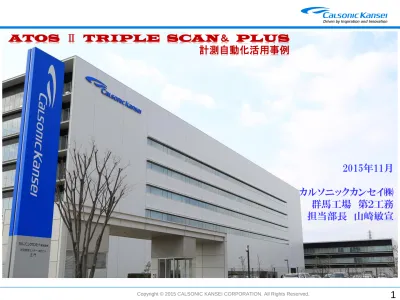

Metal Silver

ATOS Ⅱ TRIPLE SCAN＆ PLUS

計測自動化活用事例

2015年11月

カルソニックカンセイ㈱

群馬工場 第２工務

担当部長 山崎敏宣

*15年3月31日時点

代表取締役社長

会社名

本社所在地

設立

資本金

従業員数

カルソニックカンセイ株式会社

埼玉県さいたま市北区日進町２丁目１９１７番地

１９３８年８月２５日

森谷 弘史 （CEO）

４１５億円

20,904名（連結） ３,622名（単独）

*15年3月31日時点

会社概要

最高経営責任者（CEO）

古川 浩治

野田 昇

James Davies

隅埜 弘忠

大石 幸秀

渡部 英朗

鬼児島昌義

大澤 博行

鶴嶋 章代

成田 克之

Eric Huch

落合 久男

佐野 利彦

石川 宏行

細川 光作

柿沢 誠一（CFO）

藤崎 彰

山本 信吾（CIO）

村上 秀人

常務執行役員（SVP）

役員体制

森谷 弘史

取締役・監査役

執行役員

取締役会長

中村 克己

代表取締役社長

森谷 弘史

取締役

柿沢 誠一

藤崎 彰

高松 則雄（社外取締役）

監査役

根岸 一郎（社外監査役）

安達 凡考

佐藤 信悟

梅木 裕世 (社外監査役）

副社長執行役員（EVP）

専務執行役員（EVP）

社長

監査役室

取締役会

監査役

製品事業本部

CPM・内装事業本部

空調事業本部

コンプレッサー事業本部

熱交事業本部

電子事業本部

排気事業本部

グローバル機能

グローバル購買本部

グローバル品質本部

グローバル営業本部

グローバルファイナンス本部

グローバル組織活性化本部

グローバル業務改革本部

グローバルMTCR推進本部

リージョン

日本 リージョン

GEC

監査役会

会長

GHQ革新特別本部

米州 リージョン

欧州 リージョン

アセアン&インディアリージョン

中国 リージョン

組織体制

コーポレート プランニング本部

ロシア リージョン

グローバルテクノロジー本部

グローバル生産本部

韓国事業管理室

内部監査室

1938年

旧ｶﾙｿﾆｯｸ

旧ｶﾝｾｲ

｢日本ﾗヂｴｰﾀｰ

製造㈱｣創立

1956年

｢関東精器㈱｣

創立

1962年

東証第２部に上場。追浜工場

新設

1966年

厚木工場新設

_1968年

二本松工場（現CKF）新設

1972年

米国ﾛｻﾝｾﾞﾙｽ郊外に駐在員

事務所開設

_1973年

東証第１部に上場

1972年

吉見工場新設

1974年

群馬工場新設

1976年

ｶﾙｿﾆｯｸ社設立

1977年

九州工場（現CKK中津工場）

新設

1977年

九州工場（現CKK本社・宇佐工場）

新設

旧ｶﾙｿﾆｯｸ

旧ｶﾝｾｲ

1983年

ｶﾙｿﾆｯｸ・ﾏﾆｭﾌｧｸﾁｬﾘﾝｸﾞ社

（現北米ｶﾙｿﾆｯｸｶﾝｾｲ社ｼｪﾙ

ﾋﾞｰﾋﾞﾙ工場）設立

1978年

東証第２部に上場

1986年

1988年

1990年

｢㈱カンセイ｣

に社名変更

児玉工場新設

｢カルソニック㈱｣

に社名変更

東証第１部に上場

1991年

2000年

両社の合併により

｢カルソニックカンセイ

㈱｣設立

2005年

日産自動車（株）に対する第三者

割当増資を実施、同社の連結

子会社となる

2008年

埼玉県さいたま市に研究

開発センター・本社移転

2006年

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾙｰﾏﾆｱ社設立

_2007年

ｶﾙｿﾆｯｸｶﾝｾｲ ﾏｻﾞｰｿﾝ

ｵｰﾄﾌﾟﾛﾀﾞｸﾂ社設立

沿革

2012年

Vision , Mission & Value (CK WAY)

CK WAY

(行動様式）

挑戦

Challenge

自律

Independence

学ぶ

Learning

個人

Individual

事実を捉える

Fact-Driven

継続性

Continuos

コミット＆ターゲ

ット

Commitment

実行

Task

ｸﾛｽﾌｧﾝｸｼｮﾝ/

ｸﾛｽﾘｰｼﾞｮﾝ

Cross Function/

Cross Region

人への愛着

People Oriented

ダイバシティ

Diversity

透明性

チーム

Team

Vision

A

global

automotive company,

inspired

to be

world-leading in innovation

and

Monozukuri, while contributing to a

sustainable society

「

グローバル

な自動車関連企業として、

世界をリード

する

技術革新

とものづくり

に情熱を持って取り組み、

持続可能な社会

の実現に貢献します」

Mission のキーワード

（５０音順）

主要取引先

カルソニックカンセイはグローバルでカーメーカー様の生産拠点に供給を行っています

・アウディ

・いすゞ自動車株式会社

・GM

・スズキ株式会社

・ダイハツ工業株式会社

・ダイムラー

・日産自動車株式会社

・BMW

・日野自動車株式会社

・フィアット

・フォルクスワーゲン

・富士重工業株式会社

・プジョー

・本田技研工業株式会社

・マツダ株式会社

・三菱自動車工業株式会社

・UD トラックス

・ジャガーランドローバー

・ルノー

CPM・内装製品

電子・電装製品

_空調製品

熱交換器製品

コンプレッサー製品

排気製品

当社は６製品群の自動車用製品を生産、供給している総合部品メーカーです。

インストルメントパネル

空調ユニット

ステアリングメンバー

ワイヤーハーネス

ステアリング

コラム

メーター

コックピットモジュール

CPM(ｺｯｸﾋﾟｯﾄﾓｼﾞｭｰﾙ）及び 内装製品

内装部品

ソフトフィール インストルメントパネル

ハードインストルメントパネル

ステアリングメンバー

コンソールボックス

CPM(ｺｯｸﾋﾟｯﾄﾓｼﾞｭｰﾙ）及び 内装製品

インジェクション表皮

エアコンユニット

空調製品

可変容量タイプ

部品の多くを共用化し、高い信頼性と低コストを実現

固定容量タイプ

信頼性の高い可変機構をベースに高回転に対応

ﾍｯﾄﾞﾗﾝﾌﾟｱｾﾝﾌﾞﾘｰ

ﾗｼﾞｴｰﾀｰ

ｱｾﾝﾌﾞﾘｰ

ｺﾝﾃﾞﾝｻｰ

ｱｾﾝﾌﾞﾘｰ

ﾓｰﾀｰﾌｧﾝ

ｱｾﾝﾌﾞﾘｰ

ｳｵｯｼｬｰﾀﾝｸ

ﾗｼﾞｴｰﾀｰｺｱｻﾎﾟｰﾄ

フロントエンドモジュール

熱交換器製品

熱交換器製品

チャージエアクーラー

ラジエーター

モーターファン

ビルトインオイルクーラー

コンデンサー

EGR クーラー

コントロール

(集中スイッチ)

ボディコントロール

モジュール（BCM）

リチウムイオンバッテリー

コントローラー

インバーター

ブロワ―モーター

Body Electronics

Human Machine

Interface Components

Power Electronics

Components

エアバッグ

コントロールユニット

電子・電装製品

メーター

排気システム

メインマフラー

ｾﾝﾀｰﾏﾌﾗｰ

ﾌﾚｷｼﾌﾞﾙﾁｭｰﾌﾞ

排気マニフォルドコンバーター

ﾌﾚｷｼﾌﾞﾙﾁｭｰﾌﾞ

メインマフラー

排気製品

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾖｰﾛｯﾊﾟ・

ｸﾞﾛｰﾊﾞﾙ本社

統括

開発

生産

事務所等

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾖｰﾛｯﾊﾟ社

カルソニックカンセイ本社

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾀｲﾗﾝﾄﾞ社

ｶﾙｿﾆｯｸｶﾝｾｲ（中国）社

北米ｶﾙｿﾆｯｸｶﾝｾｲ社

1６ヶ国 （関係会社含む）

北米ｶﾙｿﾆｯｸｶﾝｾｲ・ﾃｸﾆｶﾙｾﾝﾀｰ

グローバルネットワーク

ｸﾞﾛｰﾊﾞﾙ本社

開発

R&Dグローバルネットワーク

CK Technical center EU

CK HQ

CK Technical center NA

アメリカズ ･･････ 北米＆中南米

北米ｶﾙｿﾆｯｸｶﾝｾｲ社

ｼｪﾙﾋﾞｰﾋﾞﾙ工場

ﾙｲｽﾊﾞｰｸﾞ工場

北米ｶﾙｿﾆｯｸｶﾝｾｲ社

北米ｶﾙｿﾆｯｸｶﾝｾｲ・ﾃｸﾆｶﾙｾﾝﾀ-

北米ｶﾙｿﾆｯｸｶﾝｾｲ・ﾃｸﾆｶﾙｾﾝﾀｰ

北米ｶﾙｿﾆｯｸｶﾝｾｲ社

ｷｬﾝﾄﾝ工場

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾒｷｼｺ社

本社・ｻﾝﾌﾗﾝｼｽｺ工場

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾒｷｼｺ社

本社・ｻﾝﾌﾗﾝｼｽｺ工場

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾒｷｼｺ社

ｱｸﾞｱｽｶﾘｴﾝﾃｽ工場

北米ｶﾙｿﾆｯｸｶﾝｾｲ社ﾐｼｶﾞﾝ事務所

統括 1

開発 2

生産 7

3カ国

事務所等 1

アメリカズ ････ ブラジル

カルソニックカンセイ・ブラジル社

CPMライン

（Nissan Resende Plant 内）

欧州 & ロシア

統括 1

開発 2

事務所等 2

生産 7

６か国

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾛｼｱ社

本社・ｻﾝｸﾄﾍﾟﾃﾙﾌﾞﾙｸ工場

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾕｰｹｰ社

ﾜｼﾝﾄﾝ工場

ｶﾙｿﾆｯｸｶﾝｾｲ・ｻﾝﾀﾞｰﾗﾝﾄﾞ社

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾖｰﾛｯﾊﾟ社

ﾌﾗﾝｽ事務所

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾕｰｹｰ社

ﾜｼﾝﾄﾝ工場

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾖｰﾛｯﾊﾟ社

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾖｰﾛｯﾊﾟ・ﾃｸﾉﾛｼﾞｰｾﾝﾀｰ

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾕｰｹｰ社 ｽﾗﾈｽﾘｰ工場

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾖｰﾛｯﾊﾟ

ﾃｸﾉﾛｼﾞｰｾﾝﾀｰ

ｶﾙｿﾆｯｸｶﾝｾｲ・ｽﾍﾟｲﾝ社

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾖｰﾛｯﾊﾟ社

ﾄﾞｲﾂ事務所

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾙｰﾏﾆｱ社

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾙｰﾏﾆｱ社

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾛｼｱ社

ｲｼﾞｪﾌｸｽ工場

アジア

ｶﾙｿﾆｯｸｶﾝｾｲ（無錫）社

ｶﾙｿﾆｯｸｶﾝｾｲ（無錫）ｺﾝﾎﾟｰﾈﾝﾂ社

ｶﾙｿﾆｯｸｶﾝｾｲ（中国）社

ｼｰｹｰｴﾝｼﾞﾆｱﾘﾝｸﾞ上海社

聯城工業社

健泰工業社

裕器工業社

ﾕﾆ・ｶﾙｿﾆｯｸ社

台湾ｶﾙｿﾆｯｸ社

ｶﾙｿﾆｯｸｶﾝｾｲ

（中国）社

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾀｲﾗﾝﾄﾞ社

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾏｻﾞｰｿﾝ・ｵｰﾄﾌﾟﾛﾀﾞｸﾂ社

本社・ﾏﾈｻｰﾙ工場

ﾊﾟﾜﾙ工場

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾏｻﾞｰｿﾝ

ｵｰﾄﾌﾟﾛﾀﾞｸﾂ社

ｻｲｱﾑ・ｶﾙｿﾆｯｸ社

ｶﾙｿﾆｯｸｶﾝｾｲ（広州）社 本社・花都工場

ｶﾙｿﾆｯｸｶﾝｾｲ（広州）ｺﾝﾎﾟｰﾈﾝﾂ社

ｶﾙｿﾆｯｸｶﾝｾｲ（広州）ﾂｰﾘﾝｸﾞ社

統括 2

開発 4

生産 12

合弁会社10

6カ国

事務所等 1

ｶﾙｿﾆｯｸｶﾝｾｲ中国ｴﾝｼﾞﾆｱﾘﾝｸﾞｾﾝﾀｰ社

大韓カルソニック社

ｶﾙｿﾆｯｸｶﾝｾｲ・ｺﾘｱ社

ｶﾙｿﾆｯｸｶﾝｾｲ（広州）社 鄭州工場

ｶﾙｿﾆｯｸｶﾝｾｲ（海門）社

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾏﾚｰｼｱ社

ｶﾙｿﾆｯｸｶﾝｾｲ（襄阳）社

CECI-L&T社

ｶﾙｿﾆｯｸｶﾝｾｲ中国ｴﾝｼﾞﾆｱﾘﾝｸﾞｾﾝﾀｰ社 広州分公司

ｶﾙｿﾆｯｸｶﾝｾｲ（上海）社

ｶﾙｿﾆｯｸｶﾝｾｲ（広州）社 大連工場

ｶﾙｿﾆｯｸｶﾝｾｲ・ﾏｻﾞｰｿﾝ・ｵｰﾄﾌﾟﾛﾀﾞｸﾂ社

ﾁｪﾝﾅｲ工場

日本

実験研究 1

工場 4

関係会社（生産） 10

生産技術ｾﾝﾀｰ 1

研究開発・グローバル本社 1

群馬工場 (群馬）

追浜工場 (神奈川）

児玉工場 (埼玉）

吉見工場 (埼玉）

生産技術センター

研究開発センター ・

本社 （埼玉）

実験研究センター（栃木）

ケーエスｴﾝｼﾞﾆｱﾘﾝｸﾞ

カルソニックカンセイ岩手

CKF

カルソニックカンセイ山形

CKP

CKK

東京ラヂエーター製造

【事例発表】

ATOS Ⅱ TRIPLE SCAN＆ PLUS

計測自動化活用事例

◆はじめに

発表者自己紹介・カルソニックカンセイ追浜工場紹介

◆３Ｄ自動計測への取り組み

◆ATOS PLUS 追加

◆ＡＴＯＳ・ＧＯＭ社への要望

自己紹介

日本リージョン

日本リージョン本部

日本リージョンＡＦＬ

群馬工場

追浜工場

吉見工場

児玉工場

日本ﾘｰｼﾞｮﾝ戦略企画ｸﾞﾙｰﾌﾟ

ＣＫＫ

氏名

山崎 敏宣

やまざき としのり

現在：群馬工場

第２工務担当

2015年3月まで

追浜工場所属

所属・役職

日本ﾘｰｼﾞｮﾝ群馬工場

第２工務 担当部長

略歴（数値は会計年度）

1985 入社 群馬工場

排気技術課に配属

2004-2007 吉見地区

生産技術ｾﾝﾀｰ

2008 群馬工場

2009-2014 追浜工場

2015- 群馬工場：現職

入社以来、主に排気製品の

生産技術業務に従事

アシスタント

の小松・岡本

は追浜工場

所属

導入日程

ﾌｪｰｽﾞ

概要

ＦＹ１２

ＦＹ１３

ＦＹ１４

ＦＹ１５

構想

検討

計測機器の検討

周辺機器検討

導入

予備導入

正規導入

実証

測定精度検証

判定ﾌﾟﾛｸﾞﾗﾑ

稼働

専用工程で

使用開始

拡大

他工程への

ＡＴＯＳ導入

導入目的

アフターマーケットに供給する補用部品で、量産打ち切り後１５年

前後供給するが、多品種少量生産で治工具管理・保管スペース

等に問題があり、専用治具を使用しないでモノづくりを行えるよう取り

組む。この活動の中でマフラーの形状確認をする「検査治具」の代

替工法として３Ｄ計測を導入することとした。

●FY12中期モノづくり改革の一環として困りごとの解消に取り組む

追浜工場のテーマ選定「ｱﾌﾀｰﾏｰｹｯﾄ補用製品のモノづくり効率化」

補用ﾏﾌﾗｰ用検査治具

保管ｽﾍﾟｰｽ課題

検査治具は、製品基準面

を固定し､各ｹﾞｰﾄの隙を、

人が計測します。

設置工場紹介：追浜工場

従業員数：223名

CK追浜工場

コンポーネント

日産自動車追浜工場

工場設立：1962年6月1日

日産車体湘南工場

・ﾛﾎﾞｯﾄ型式：㈱安川電機製MOTOMAN-MH50-35

・実運用速度：25％

・撮影遅延：0.5sec

紹介事例製品情報

全長：約2500ｍｍ

最大幅：約800ｍｍ

ｽｷｬﾝ数：２２ショット

15年9月現在

装置完成：2013年7月

製品自動計測可能品番数：約50品番

3D自動計測機への取り組み

ATOS

TripleScan

& Plus

ATOS Plus 29M

ATOSⅡ Triple

SCAN

3D自動計測器 選定理由と概要

目的：多品種少量生産品の

検査治具レス

品質保証確立

【目的を達成する為の要件】

☆

3D計測器化

は、

非接触

は、被写体の光沢や

環境光への耐性

。

接触式

は、様々な空振りや、

測定ｱﾌﾟﾛｰﾁの自由度

。

☆

多品種寸法検査

は、

全項目測定対応できる事

。

(長さ・角度・・・etc）

☆

ｲﾝﾗｲﾝ化

は、測定時間の

生産時間影響ミニマム化

。

【結論】

ロボタイズした3D計測器

で、

取得体積の大きい非接触式

である事。

【ATOS選定の理由】

☆産業ﾛﾎﾞｯﾄに3次元測定器を搭載し､

全ﾌﾟﾛｾｽをPCのみで作業完結

できる。

☆

ﾛﾎﾞｯﾄ座標精度依存度が低い

。（繰り返しの停止精度のみが要件）

☆

3Dｼﾐｭﾚｰﾀｰ

は、

干渉予防と、ｵﾌﾗｲﾝ作業が可能

で、設備稼働率が向上。

☆

検査行為

は、実行記憶し自動化が可能で、

ﾕｰｻﾞ-がﾌﾟﾛｸﾞﾗﾐﾝｸﾞ

できる。

☆

ﾃﾞｼﾞﾀｲｼﾞﾝｸﾞ

は、

撮影中の異常を検出

し、

知らせてくれる

、又は

停止する

。

ATOS Plus 追加による機能の向上

時間効率の向上を目的に、ATOS Plusを追加。

大きな空間の参照点認識をする事で、デジタイザーの撮影を依存シリーズ化させ、

デジタイザー単独では必要な繋ぎ撮影を省略し、時間短縮を達成しています。

更に、V8化に伴い追加された測定ﾎﾟｼﾞｼｮﾝの自動作成時も、

ATOS・gomｲﾝｽﾍﾟｸﾄへの要望

計測の自動化

については、更なる

効率向上と、

オフライン作業の精度向上を要望

します。

☆データの質については、維持向上と撮影時間の短縮。

☆外気温度変化については、観測とフィードバック機能を追加。

☆ATOS動作情報については、外部機器との信号連携の装備。

☆測定パスの自動作成については、検査様式の選択肢拡充。

☆オフラインでの測定パス作成については、撮影パラメーターを設定可能とし、

干渉確認後には即動作。

☆ローカル位置合わせについては、CAD形状基準からメッシュを寄せる。

☆事前位置合わせについては、複数回使用しても、検査自動化を可能。
