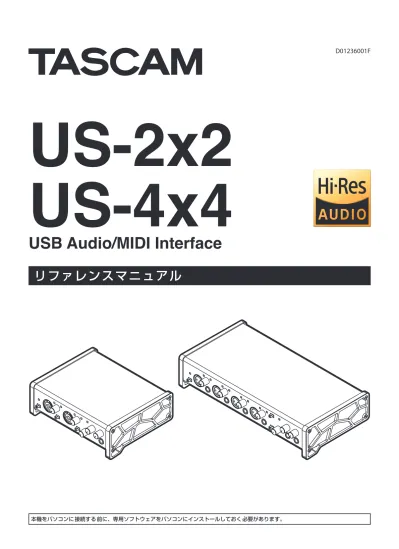

D01236001F
US-2x2
US-4x4
USB Audio/MIDI Interface
目次
第 1 章 はじめに...3 本機の 概要...3 本書の 表記...3 第 2 章 各部の名称と働き...4 フロントパネル...4 リアパネル...5 第 3 章 インストール...6 必要なシステム...6 Windows.の 必要なシステム...6 Mac.の 必要なシステム...6 iOS デバイスの 必要なシステム...6 対応するオーディオドライバー...6 専用ソフトウェアをインストールする...6 Windows.専用ソフトウェアのインストール...6 Mac.専用ソフトウェアのインストール...7 Gatekeeperについて...8 専用ソフトウェアのアンインストール...9 Windows.専用ソフトウェアのアンインストール...9 Mac.専用ソフトウェアのアンインストール...9 第 4 章 準備...10 電源の 接続...10 コンセントプラグの 交換方法（US-4x4 のみ）...10 第 5 章 接続...11 外部機器を 接続する...11 パソコンの 接続...11 オーディオの 接続...11 マイク...11 ギター...12 電子楽器 / オーディオ 機器など...12 アナログレコードプレーヤー...12 モニタースピーカー...12 ヘッドホン...12 MIDIの 接続...12 iOS デバイスとの 接続...12 第 6 章 Settings.Panelの設定...13 Settings.Panelを 開く...13 Windows...13 Mac...13 Settings.Panelについて...13 第 7 章 アプリケーションガイド...15 DAW ソフトウェア...15 バンドル DAW ソフトウェア...15 その 他の DAW ソフトウェア...15 使用目的とドライバーの 組み 合わせ（Windowsのみ）...15 Windows.Media.Player...15 Mac.OS.X.と.iTunes...16 第 8 章 Software.Mixerを使う（Windows.専用）...17 Software.Mixerを 開く...17 Software.Mixerについて...17 Settings.Panel.の設定...19 第 10 章 MIDI.インプリメンテーションチャート...20 第 11 章 トラブルシューティング...21 第 12 章 仕様...23 定格...23 入出力定格...23 アナログオーディオ 入力定格...23 アナログオーディオ 出力定格...23 コントロール 入出力定格...23 オーディオ 性能...23 動作条件...24 Windows...24 Mac...24 iOS デバイス...24 対応オーディオドライバー...24 一般...24 寸法図...24第 1 章 はじめに
本機の概要
. 0 24 ビット／ 96kHzのオーディオインターフェイスを 搭載 . 0 複数（※ 1）のアナログ 入力信号（L ／ R）を 同時に 入力し、 USB経由で 同時にパソコンへ 出力することが 可能 . 0 XLR マイク 入力（バランス（※ 2））および TSR標準ジャック 入力（バランス（※ 3）／アンバランス（※ 4））を 複数装備 . 0 TS標準ジャック 入力は、MIC/LINE.INST スイッチを「INST」 （インストゥルメント 入力）に 側に 切り 換えて、エレキギター やエレキベースなどの 接続が 可能（※ 5） . 0 バランスステレオライン 出力（※ 6）およびヘッドホン 出力（※ 7）を 装備 . 0 MIDI.IN/OUT装備 . 0 ダイレクトモニター機能により 遅延がない 入力モニターが 可能。 . 0 USB端子（USB-B タイプ、USB2.0 規格）を 装備 付属の USB ケーブルを 使ってパソコンまたは Apple社製の Lightning.-.USB カメラアダプタを 使用して、iOS デバイスを 接続 注意US-2x2 をパソコンと USB接続で 使用する 場合、USB バスパ ワーで 動作します。 ただし、iOS デバイスと USB接続をする 場合、電源不足になり ますので、別売の 専用 AC アダプター（TASCAM.PS-P520、 DC5V）を 用意してご 使用ください（US-4x4 は、付属の 専用 AC アダプターを 常時接続でご 使用ください）。 . 0 生放送／カラオケに 便利な Software. mixer機能（Windows. 専用） . 0 DAW ソフトウェアをバンドル （※ 1）US-2x2：2 入力、US-4x4：4 入力 （※ 2）XLR-3-31 相当 US-2x2：2 入力、US-4x4：4 入力 US-2x2 は、XLR/TRS コンボジャックを 装備 （※ 3）6.3mm（1/4"）TRS標準ジャック （MIC/LINE.INSTスイッチを「MIC/LINE」に設定時） US-2x2：2 入力、US-4x4：4 入力 （※ 4）6.3mm（1/4"）TS標準ジャック (MIC/LINE.INSTスイッチを「INST」に設定時) US-2x2 ／ US-4x4：各 2 入力 （※ 5）US-4x4 は、「IN1-IN2」のみ対応 （※ 6）6.3mm（1/4"）TRS標準ジャック US-2x2：2 出力、US-4x4：4 出力 （※ 7）6.3mm（1/4"）ステレオ 標準ジャック US-2x2：1 出力、US-4x4：2 出力 パソコン操作に関して 本書の 説明に 出てくるパソコンの 基本操作について 不明な 点があ る 場合は、お 使いのパソコンの 取扱説明書をご 参照ください。 本機を 使用するには、パソコンに 専用ソフトウェアをインストー ルする 必要があります。 ソフトウェアのインストールについては、6 ページ「専用ソフ
本書の表記
本書では、以下のような 表記を 使います。 . 0 本機のボタン／端子などを「PHONESつまみ」のように 太字 で 表記します。 . 0 パソコンのディスプレー上に 表示される 文字を《OK》のよう に《__》で括って表記します。 . 0 必要に 応じて 追加情報などを、[ ヒント ]、[ メモ ]、[注意 ]とし て 記載します。 ヒント 本機をこのように 使うことができる、といったヒントを 記載し ます。 メモ 補足説明、特殊なケースの 説明などを 記載します。 注意 指示を 守らないと、人がけがをしたり、機器が 壊れたり、デー タが 失われたりする 可能性がある 場合に 記載します。第 2 章 各部の名称と働き
フロントパネル
US-4x4.フロントパネル . ...US-2x2.フロントパネル w 7 8 9 0 q 1 2 3 4 5 6 7 1 2 3 4 5 6 8 0 q w 1. SIGインジケーターSIGインジケーターは、IN1 ／ IN2（US-4x4 はIN3 ／ IN4 を含む）
に信号が入力されているとき（− 32dBFS以上）に緑色に点灯します。
2. PEAKインジケーター
PEAKインジケーターは、IN1 ／ IN2（US-4x4 はIN3 ／ IN4
を含む）の信号が歪む直前（− 1dBFS以上）から赤く点灯します。
3. GAINつまみ
IN1 ／ IN2 端子（US-4x4 はIN3 ／ IN4 端子を 含む）からの
入力レベルを 調節します。 PEAKインジケーターが点灯しないように調節してください。 4. USBインジケーター USB接続が 有効なときに 点灯します。 5. LINE.OUTつまみ LINE.OUT.1-2 端子の出力レベルを調節します。 6. PHONESつまみ PHONES端子（US-4x4 は 1 端子および 2 端子）の 出力 レベルを 調節します。 注意 ヘッドホンを 接続する 前には、PHONESつまみで 音量を 最小 にしてください。突然大きな 音が 出て、聴力障害などの 原因と なることがあります。 7. ファントム電源スイッチ／インジケーター
IN1 ／ IN2 端 子（US-4x4 はIN3 ／ IN4 端 子 を 含 む ） に ＋
48Vのファントム 電源を 供給するためのスイッチです。 ファントム 電源スイッチが「+48V」のときにインジケーター が 点灯します。
注意
.
i LINE. OUTつまみと PHONESつまみを 下げた 状態でファン トム 電源スイッチの +48V ／ OFF切り 換えを 行ってください。 マイクによっては 大きなノイズを 発生し、モニター機器から 突 然大きな 音が 出て、機器の 破損や 聴力障害の 原因になる 可能 性があります。 . i ファントム 電源スイッチは、入力チャンネル（US-2x2：2 入力、 US-4x4：4 入力）を 同時に 切り 換えます。 . i ファントム 電源スイッチを「+48V」にした 状態で、マイクの 抜き 差しをないでください。大きなノイズを 発生し、本機およ び 接続中の 機器が 故障する 恐れがあります。 . i ファントム 電源を 必要とするコンデンサーマイクとダイナミッ クマイクを 合わせて 使用する 場合は、必ずバランスタイプのダ イナミックマイクをご 利用ください。アンバランスタイプのダ イナミックマイクを 混用することはできません。 . i リボンマイクの 中には、ファントム 電源を 供給すると 故障の 原 因になるものがあります。疑わしい 場合は、リボンマイクにファ ントム 電源を 供給しないでください。 . i バッテリー電源で 駆動中のノートパソコンに 本機を 接続して、 ファントム 電源スイッチを「+48V」にすると、そのパソコン のバッテリー電源の 消耗が 早くなります。 8. IN1/IN2.[BALANCED/UNBALANCED].端子 XLR/TRS コンボジャック（US-2x2）、XLR ジャックおよび TRS標準ジャック（US-4x4）による 入力端子です。 TRS ジャックは、フロントパネルにあるMIC/LINE.INSTス イッチにより、バランスライン 入力（MIC/LINE時）とアンバ ランス 入力（INST時）の切り換えが可能です。 ギターやベースなどの 楽器を 直接接続する 場合は、MIC/LINE. INSTスイッチを「INST」にします。 9. IN3/IN4.[BALANCED].端子 XLR バランスタイプのアナログマイク入力と TRS標準ジャック 対応のバランスライン 入力端子です。 メモ US-4x4 には IN1-IN4（8、9）のそれぞれに、２つの 入力端 子（XLRと TRS）があります。同じインプットの XLR端子と TRS端子には、同時に 信号を 入力しないでください。同時に 信 号を 入力すると、信号が 正しく 入力されません。 0. MIC/LINE.INSTスイッチ IN1 ／ IN2 端子の入力ソースに応じて設定します。 電子楽器やオーディオ 機器またはマイクなどを 接続する 場合は 「MIC/LINE」に、エレキギターやエレキベースなど出力インピー ダンスの 高い 機器を 接続する 場合は「INST」にします。 q. MONITOR.BALANCE.つまみ 入力音を 録音する 際に、本機の 入力端子からの 信号とパソコン からの 信号のバランスを 調節します。 MONITOR.BALANCEつまみを 左側（INPUT）に回すと 本機 の 入力端子からの 信号が 大きくなり、右側（COMPUTER）に 回すとパソコンからの 信号が 大きくなります。 このつまみは、モニターバランス 音量を 調節するためのつまみ
第 2 章 各部の名称と働き
w. PHONES端子 ステレオヘッドホンを 接続するためステレオ 標準ジャックです。 （US-4x4 は 1 端子および 2 端子） LINE.OUT.1-2 端子と同じ信号が出力されます。 ミニプラグのヘッドホンを 接続する 場合は、変換アダプターを ご 使用ください。 メモ US-4x4の 1端子および 2端子からは、同じ信号が出力されます。リアパネル
US-4x4.リアパネル . ...US-2x2.リアパネル e r t y i e r t y u e. LINE.OUT.[BALANCED].端子 TRS標準ジャックタイプのアナログライン 出力です。. . （Tip：HOT、Ring：COLD、Sleeve：GND） LINE.OUT.1-2 端子（US-4x4 は 1-4 端子）から 出力する 信 号は、Settings.Panel.上で 設定できます。 詳しくは、13 ページ「第 6 章 Settings.Panelの 設定」の 「5.Line.Outputs.項目」をご 参照ください。 r. MIDI.OUT.端子 DIN.5 ピンの 標準 MIDI出力端子です。 MIDI信号を 出力します。 t. MIDI.IN.端子 DIN.5 ピンの 標準 MIDI入力端子です。 MIDI信号を 入力します。 y. USB.端子 付属の USB ケーブルを 使ってパソコンと 接続します。. . （USB.2.0 に 対応） 注意 . i US-2x2 をパソコンと USB接続で 使用する 場合、パソコンの USB. 端子から 電源を 供給します。パソコンによっては、USB ポートから 本機を 動作させるために 必要な 電源を 供給すること ができない 場合があります。 .i USB3.0 の ポ ー ト に 接 続 時 は、USB2.0 と 同 等 な High. Speed モード（最大 480Mbps）で 動作します。 . i パソコンのサスペンドモードからの 復帰後、正常に 動作しない 場合は、本記の 電源を 入れ 直すか、USB ケーブルの 接続をし 直してください。 u. DC.IN.5V.端子（US-2x2 のみ） iOS デバイスを 接続して 使用する 場合、別売の 専用 AC アダプ ター（TASCAM.PS-P520、DC5V）を 接続します。 メモ US-2x2 をパソコンと 接続して 使用する 場合は、パソコンの USB端子から電源を供給しますので、別売の専用 AC アダプター は 必要ありません。 ただし、パソコンによっては、USB ポートから 本機を 動作させ るための 必要な 電源を 供給することができない 場合があります。 その 場合には、別売の 専用 AC アダプターをご 使用ください。 i. DC.IN.12V.端子（US-4x4 のみ） 付属の 専用 AC アダプター（GPE248-120200-Z、DC12V） を 接続します。
第 3 章 インストール
必要なシステム
最新の 対応 OS状況については、TASCAMのウェブサイト（http:// tascam.jp/）にて、ご確認ください。Windows.の必要なシステム
対応OS Windows.10.32 ビット Windows.10.64 ビット Windows.8.1.32 ビット Windows.8.1.64 ビット Windows.7.32 ビット.SP1 以上 Windows.7.64 ビット.SP1 以上 （Windows.8、Windows.Vista.および.Windows.XP.はサポート外） 対応パソコン USB.2.0 ポートを 装備した.Windows.対応パソコン CPU/クロック デュアルコアプロセッサー.2GHz以上（x86） メモリー 2GB以上 注意 本機の 動作確認は、上記のシステム 条件を 満たす 標準的なパソ コンを 使って 行われていますが、上記条件を 満たすパソコン 全 ての 場合の 動作を 保証するものではありません。同一条件下で あっても、パソコン 固有の 設計仕様や 使用環境の 違いにより 処 理能力が 異なります。Mac.の必要なシステム
対応OS OS.X.El.Capitan（10.11 以降） OS.X.Yosemite（10.10 以降） OS.X.Mavericks（10.9.1 以降） OS.X.Mountain.Lion（10.8.4 以降） 対応パソコン USB2.0 を 装備した.Mac CPU/クロック デュアルコアプロセッサー.2GHz以上 メモリー 2GB以上iOSデバイスの必要なシステム
対応OS iOS7 以降の Apple社製品対応するオーディオドライバー
Windows. ：ASIO2.0、.WDM,.MIDI Mac. . ：Core.Audio、.Core.MIDI専用ソフトウェアをインストールする
本機を 使用するには、パソコンに 専用ソフトウェアをインストー ルする 必要があります。 専用ソフトウェアは、随時更新されています。最新のソフトウェア は、TASCAMのウェブサイト（http://tascam.jp）から、ご使用 のOSに対応した最新のソフトウェアをダウンロードしてください。 . 0 Windows. パソコンは、専用ソフトウェアをインストールする と Windows.専用のドライバー、Settings.Panel（アプリケー ション）および Software.Mixer（アプリケーション）がイン ストールされます。 . 0 Macの 場合は、専用ソフトウェアをインストールすると Mac専 用の Settings.Panel（アプリケーション）のみをインストー ルします。 ドライバーは、OS標準ドライバーを 使用します。 . 0 iOS デバイスの 場合は、iOS標準のドライバーを 使用しますの で、専用ソフトウェアをインストールする 必要はありません。 注意 ソフトウェアのインストール 時には、他のアプリケーションを 終了してからインストールを 開始してください。Windows.専用ソフトウェアのインストール
注意 . i パソコンと 本機を USB ケーブルで 接続する 前に、Windows. 専用ソフトウェアのインストールを 完了してください。 . i パソコンに Windows. 専用ソフトウェアをインストールする 前 に本機を USB ケーブルで接続し、パソコンに《新しいハードウェ アの検出ウィザード》が起動してしまっている場合は、そのウィ ザードを 終了させ、USB ケーブルを 抜いてください。 Windows.専用ソフトウェアのインストール手順1.
TASCAMのウェブサイト（http://tascam.jp）から、ご 使 用の OSに適した最新の Windows.専用ソフトウェアをダウン ロードし、ご 使用のパソコンに 保存してください。2.
保存した Windows. 専用ソフトウェア（zip ファイル）をデス クトップなどに 解凍してください。3.
解凍して 生成されるフォルダー内にある《TASCAM_US-2x2_US-4x4_Mixer_x.xx.exe》をダブルクリックする と、自動的にインストールソフトウェアが 起動します。 注意 zip ファイルを 解凍せずに、ダブルクリックして 開かれたフォ ルダーで exe ファイルをダブルクリックした 場合には、インス トーラーは 起動できません。zip ファイルを 右クリックして 表 示されるメニューから《すべて 展開...》を 選択するなどして 解 凍してから 再度実行してください。4.
《セキュリティの 警告》または《ユーサーアカウント 制御》の 画面が 表示されますので、《はい(Y)》ボタンをクリックします。第 3 章 インストール
5.
《セットアップウィザード》の画面が表示されたら、《次へ（N） >》ボタンをクリックします。6.
使用ライセンス 許諾契約書の 内容を 確認し、内容に 同意がで きたら、《同意する（A）》を選択します。 次に《次へ(N)>》ボタンをクリックします。7.
次に《インストール（I）》ボタンをクリックします。8.
次に《インストール(I)》ボタンをクリックすると、インストー ルが 開始されます。9.
次の 画面が 表示されたら、インストール 作業は 完了です。 《完了(F)》ボタンをクリックします。 インストーラーが 終了し、Windows. 専用 Software.Mixer. が 起動します。 メモ ソフトウェアをインストール 後に 初めて 本機を USB. 接続する と、デバイスドライバーのインストールが 実行されます。 このとき.Windows. は、自動的に.Windows.Update. を 検索 するため、本機の 接続が 認識されるまでに 時間がかかる 場合が あります。 しばらくしても 本機が 認識されない 場合、パソコンのディスプ レー右下の 通知領域から、ソフトウェアのインストール 画面を 表示させ、《Windows Update からのドライバーソフトウェ アの 取得をスキップする》をクリックして、検索を 終了させて ください。Mac.専用ソフトウェアのインストール
メモ . i Mac.専用ソフトウェアのインストール 時には、他のアプリケー ションを 終了してからインストールを 開始してください。 . i Mac. 専用ソフトウェアのインストール中に、《“US-2x2_US-4x4 Installer.dmg”は、Mac App Storeからダウンロー ドされたものでないため 開けません。》などの 警告メッセージ が 表示されることがあります。これらの 警告メッセージが 表示 されたときは、8 ページ「Gatekeeperについて」の 対処方 法を 行った 上で、インストールを 続けてください。 Mac.専用ソフトウェアのインストール手順
1.
TASCAMのウェブサイト（http://tascam.jp）から、ご 使 用の OSに 適した 最新の Mac.専用ソフトウェアをダウンロー ドし、ご 使用のパソコンに 保存してください。2.
保存した Mac. 専用ソフトウェアのディスクイメージファイ ル《US-2x2_US-4x4 Installer.dmg》 フ ァ イ ル を ダ ブ ルクリックし、開いたフォルダー内の《US-2x2_US-4x4 Installer.pkg》をダブルクリックします。 メモ ご 使用の 環境により、ダウンロードした zip ファイルが 解凍さ れていない 場合があります。その 場合は、zip ファイルを 解凍 してからディスクイメージファイルをダブルクリックしてくだ さい。第 3 章 インストール
3.
インストーラーが 起動しますので、《続ける》ボタンをクリッ クします。4.
次に 希望の 言語を 選択し、《続ける》ボタンをクリックします。5.
《使用許諾契約を 読む》ボタンをクリックして、使用許諾契約 の 内容を 確認します。内容に 同意ができたら、《同意する》を 選択します。 次に《続ける》ボタンをクリックします。6.
次に《インストール》ボタンをクリックすると、インストール が 開始されます。7.
次の 画面が 表示されたら、インストール 作業は 完了です。 《閉じる》ボタンをクリックします。Gatekeeperについて
Mac.OS.Xをお 使いの 場合、セキュリティー機能の Gatekeeper 設定により、インストール 中に 警告メッセージが 表示されること があります。 表示された 警告メッセージにより、対処方法が 異なります。 詳しくは、以下の 対処方法をご 参照ください。 Gatekeeperの設定を《Mac.App.Storeからのアプリケー ションのみを許可》にしている場合《“US-2x2_US-4x4 Installer.dmg” は、Mac App Storeからダウンロードされたものでないため 開けません。》 というセキュリティーの 警告画面が 表示されることがあります。 その 場合には《OK》ボタンをクリックして警告画面を閉じた後、 ファイル 上で control キーを 押しながらクリックする、または ファイル 上で 右クリックし、メニューから《開く》をクリック してください。
《“US-2x2_US-4x4 Installer.dmg” は、Mac App Storeからダウンロードされたものではありません。開いても よろしいですか？》という警告画面が表示されますので、《開く》
ボタンをクリックしてください。
このとき、次の Gatekeeperの 設定を《Mac App Storeから
のアプリケーションのみを 許可》以外にしている 場合と 同じ 警
告画面が 表示されることがあります。
《“US-2x2_US-4x4 Installer.dmg” は、Mac App Storeからダウンロードされたものでないため 開けません。》
というメッセージが 再度表示され、開けないことがあります。
このときは、ファイルのあるフォルダーから、デスクトップ など 他のフォルダーにファイルをコピーしてから 実行するか、 Gatekeeperの 設定を《Mac App Storeと 確認済みの 開発
元からのアプリケーションを 許可》に 変更してから 再度実行し
第 3 章 インストール
Gatekeeperの設定を《Mac.App.Storeからのアプリケー ションのみを許可》以外にしている場合 《“US-2x2_US-4x4 Installer.dmg”は、アプリケーショ ンで、インターネットからダウンロードされました。開いても よろしいですか？》というセキュリティーの 警告画面が 表示さ れることがありますが、その 場合には《開く》ボタンをクリッ クしてください。 Gatekeeperの設定を変えるには Gatekeeperの 設定は、システム 環境設定の《セキュリティと プライバシー》から《一般》タブの《ダウンロードしたアプリケー ションの実行許可：》項目で変更できます。 変更するには 左下の《 》アイコンをクリックし、パスワード を 入力してロックを 解除する 必要があります。 《 》ボタンもしくはcommand.+.Qなどでシステム 環境設定 を 終了する、または《すべてを 表示》をクリックしてこの 画面 から 移動すると、再度ロックされます。 注意 Gatekeeperの 設定を 変えることで、セキュリティーにリスク が 生じる 場合があります。 Gatekeeperの 設定を 変更してセキュリティーを 下げた（下に ある 項目に 変更した）ときは、本ソフトウェアやファームウェ アアップデートの 終了後（ソフトウェアをインストール 直後に ファームウェアアップデートを 行う 場合はファームウェアアッ プデート 後）に 設定を 元に 戻してください。専用ソフトウェアのアンインストール
メモ 通常は 専用ソフトウェアのアンインストール 作業は、必要あり ません。問題が 発生した 場合や 本機の 使用をお 止めになる 場 合に、以下の 手順をご 参照ください。Windows.専用ソフトウェアのアンインストール
《プログラムと機能》からアンインストールします。1.
《スタート》w《コントロールパネル》で、《プログラムと機能》 を 実行します。 メモ . i Windows. 10. では、スタートボタンを 右クリックして 表示さ れる《コントロールパネル》をクリックします。 . i Windows. 8.1. では、スタート 画面左下の ボタンをクリック して 表示されるアプリ 画面で《コントロールパネル》をクリッ クします。2.
《表示方法：》項目が《カテゴリー》の 場合は、《プログラム》 項目の 中の《プログラムのアンインストール》をクリックし ます。 《表示方法：》項目が《大きいアイコン（L）》または《小さい アイコン（S）》の場合は、《プログラムと機能》を実行します。3.
一覧の 中から《TASCAM US-2x2 & US-4x4 Driver》 と《TASCAM US-2x2 & US-4x4 Software Mixer》 を 選択し、それぞれダブルクリックします。4.
以降は、スクリーンの 指示にしたがってください。Mac.専用ソフトウェアのアンインストール
《US-2x2_US-4x4_Settings Panel》 を ア プ リ ケ ー シ ョ ン
電源の接続
US-4x4 US-4x4 は、以下のように 本機の 電源を 接続します。 . 0 US-4x4 の 専用 AC アダプターには、2 種類のコンセントプラ グが 同梱されています。ご 使用になる 電源コンセントの 形状 に 合ったコンセントプラグに 取り 替えてご 使用ください。（→. 10 ページ「コンセントプラグの 交換方法（US-4x4 のみ）」） 電源コンセント GPE248-120200-Z（付属） DC プラグ US-2x2 通常は US-2x2 をパソコンに 接続して 使用する 場合、USB バス パワーで 起動しますので、別電源は 不要です。 ただし、iOS デバイスを 接続して 使用する 場合、または USB バス パワーを 使用しない 場合に 別売の 専用 AC アダプター（TASCAM. PS-P520、DC5V）が 必要です。 その 場合、以下のように 電源を 接続します。 DC プラグ 電源コンセント TASCAM PS-P520（別売） 注意 本機には 必ず、専用 AC アダプター（GPE248-120200-Z： US-4x4 ／ TASCAM.PS-P520：US-2x2）をお 使いください。 他の AC アダプターを 使用すると 故障、発熱、発火などの 原因 になります。コンセントプラグの交換方法（US-4x4 のみ）
$ % 2 1 5 3 4 1.AC アダプターのノブを 矢印方向に 移動させます。 2.コンセントプラグを 引き 抜きます。 3.付属の Aまたは Bのコンセントプラグに 交換します。 4.もう 一度、AC アダプターのノブを 矢印方向に 移動させます。 5.AC アダプターにコンセントプラグを 差し 込みます。 以上でコンセントプラグの 交換は 完了です。 交換完了後にコンセントプラグの 浮きやガタがないか 確認し、 異常がなければ 電源コンセントに 接続してください。 注意 交換後のコンセントプラグに 異常がある 場合は、使用を 中止し てください。異常状態のまま 使用すると、火災・感電の 原因と なります。販売店またはティアック 修理センター（巻末に 記載） に 修理をご 依頼ください。第 4 章 準備
第 5 章 接続
外部機器を接続する
以下に、US-4x4 の 接続例を 示します。 接続前の注意 . 0 接続を 行う 前に、外部機器の 取扱説明書をよくお 読みになり、 正しく 接続してください。 . 0 本機および 接続する 機器の 電源を 全てオフまたはスタンバイ 状 態にします。 . 0 各機器の 交流電源は、なるべく 同一上の 電源ラインから 供給す るように 設置してください。テーブルタップなどをご 使用にな る 場合、交流電源の 電圧変動が 少なくなるように、電流容量が 大きいテーブルタップをご 使用ください。 ボーカルマイク ボーカルマイク ヘッドホン ギター ベースギター [US-4x4 を 使った 接続例.( フロント )] バランス 接続タイプの パワードモニタースピーカー ドラムマシン パソコン USB-B プラブ [US-4x4 を 使った 接続例.( リア )]パソコンの接続
付属の USB ケーブルを 使って、本機とパソコンの USB3.0 ／ USB2.0 ポートに 接続してください。USBの 接続が 有効になると、 フロントパネルの USBインジケーターが点灯します。 注意 USB ハ ブ な ど で 本 機 を 接 続 し た 場 合、 そ の USB バ ス 上 の USB機器の 影響でオーディオ 信号のドロップアウト、クリック ノイズなどが 発生することがあります。そのため 本機の 接続は、オーディオの接続
マイク、ギター、キーボード、オーディオ 機器など、本機に 入力 されたアナログ 音声信号は、デジタル 信号に 変換された 後に USB を 経由してパソコンに 送られます。また、スピーカー ( アンプ 経由 ) やヘッドホンを 本機に 接続することにより、本機に 入力されるオー ディオ 信号やパソコンからの 出力信号をモニターすることができ ます。 注意 オ ー デ ィ オ 機 器 を 接 続 す る 場 合 に は、GAINつ ま み、LINE. OUTつまみ、およびPHONESつまみを 下げた 状態で 行ってく ださい。モニター機器から 突然大きな 音が 出て、機器の 破損や 聴力障害の 原因になる 可能性があります。マイク
ダイナミックマイクフロントパネルのIN1 ／ IN2 端子（US-4x4 は、IN3 ／ IN4. 端子を 含む）に 接続します。
コンデンサーマイク
ファントム 電源を 必要とするコンデンサーマイクをご 使用にな る場合は、IN1 ／ IN2 端子（US-4x4 は、IN3 ／ IN4 端子を含む） に 接続し、ファントム 電源スイッチを「+48V」に 設定してく ださい。 ファントム 電源スイッチが「+48V」に 設定されているときは、 フロントパネルのファントム 電源インジケーターが 点灯します。 注意 . i 接続する 前に、本機および 接続する 機器の 電源を 全てオフまた はスタンバイ 状態にしてください。 . i ファントム 電源スイッチは、入力チャンネル (US-2x2 は 2 入力、 US-4x4 は 4 入力 )を 同時にオン／オフします。ファントム 電 源を 必要としないマイクを 接続している 場合は、ファントム 電 源を「+48V」にしないでください。 . i ファントム 電源スイッチを「+48V」にした 状態で、マイクの 抜き 差しをないでください。大きなノイズを 発生し、本機およ び 接続中の 機器が 故障する 恐れがあります。 .
i LINE. OUTつまみと PHONESつまみを 下げた 状態でファント ム 電源スイッチの+48V ／ OFFの 切り 換えを 行ってください。 マイクによっては 大きなノイズを 発生し、モニター機器から 突 然大きな 音が 出て、機器の 破損や 聴力障害の 原因になる 可能 性があります。 . i ファントム 電源を 必要とするコンデンサーマイクを 使用する 場 合のみ、ファントム 電源スイッチを「+48V」にしてください。 ファントム 電源を 必要としないダイナミックマイクなどを 接続 しているときにファントム 電源スイッチを「+48V」にすると、 本機および 接続中の 機器が 故障する 恐れがあります。 . i ファントム 電源を 必要とするコンデンサーマイクとダイナミッ クマイクを 合わせて 使用する 場合は、必ずバランスタイプのダ イナミックマイクをご 利用ください。アンバランスタイプのダ イナミックマイクを 混用することはできません。 . i リボンマイクの 中には、ファントム 電源を 供給すると 故障の 原 因になるものがあります。疑わしい 場合は、リボンマイクにファ
第 5 章 接続
ギター
ギターやベースギターを 直接本機に 接続する 場合は、フロントパ ネルの IN1 ／ IN2 端子に接続し、その端子のMIC/LINE.INSTス イッチを「INST」に設定します。
電子楽器/オーディオ機器など
電子楽器やオーディオ 機器などを 接続する 場合は、フロントパネ ルの IN1 ／ IN2 端子に接続し、その端子のMIC/LINE.INSTスイッ チを「MIC/LINE」に設定します。
アナログレコードプレーヤー
アナログレコードプレーヤーの 出力は、直接本機に 接続すること ができません。アナログレコードプレーヤーを 本機に 接続するに は、アナログレコードプレーヤーと 本機の 間にフォノイコライザー アンプが 必要です（あるいはフォノ 入力端子を 持つオーディオア ンプを 介して 接続します）。モニタースピーカー
モニタースピーカー（パワードモニタースピーカーまたはアンプ／ スピーカーシステム）は、リアパネルのLINE.OUT.1-2 端子に 接 続します。 スピーカーの 音量は、フロントパネルの LINE.OUTつまみで 調整 可能です。ヘッドホン
ヘッドホンは、フロントパネルの PHONES端子（ステレオ 標準 ジャック）に 接続します。 メモ US-4x4 の 1 端子および 2 端子からは、同じ 信号が 出力 されます。 注意 ヘッドホンを 接続する 前には、PHONESつまみで 音量を 最小 にしてください。突然大きな 音が 出て、聴力障害などの 原因と なることがあります。MIDIの接続
音源モジュール、キーボード／シンセサイザー、ドラムマシンなど の MIDI機器と 本機を、以下のように 接続します。 . 0 MIDI機器の 音をモニターしたい 場合は、これらの 出力を 本機 の LINE.INに 入力するか、外部ミキサーを 使ってモニターして ください。 .0 リアパネルの MIDI. IN/MIDI. OUT端子を 使って、MTC（MIDI タイムコード）の 送受信を 行うことができます。これにより、 MTC対応アプリケーションソフトで MTR（マルチトラックレ コーダー）と MIDI機器を 同期することができます。 注意 . i USB インジケーターは、接続されたパソコンがシャットダウン 後も 点灯し 続ける 場合があります。これは、パソコンによって はシャットダウン 後も USB ケーブルを 通じて 電力を 供給し 続 けるためです。 .
i Windows. Media. Player. 使用時、コントロールパネル 内の
《サウンドとオーディオデバイス》からMIDI音楽の 再生出力 先（既定のデバイス）を《Microsoft GS Wavetable SW Synth》に設定した場合は、本機のLINE.OUT.[BALANCED]. 端子および PHONES端子からはMIDI演奏を 聴くことができま せん。
iOSデバイスとの接続
US-2x2 Lightning.-.USB カメラアダプタ ※ 1 と 別売専用 AC アダプ ター※ 2 が 必要です US-4x4 Lightning.-.USB カメラアダプタ ※ 1 が 必要です。 ※.1：.Apple純正 Lightning.-.USB カメラアダプタを 別途、ご 用 意ください。 ※.2：.別 売 の 専 用 AC ア ダ プ タ ー（TASCAM.PS-P520、 DC5V）第 6 章 Settings.Panelの設定
Settings.Panelを開く
Settings.Panelを 使って、本機の 各種機能の 設定を 行うことが できます。 Windows.にも Settings.Panelがありますが、その 機能に 加えさ らに 進化した Software.Mixerのご 使用をお 勧めします。 Software.Mixerをご 使用になるにあたっての 設定は、第 8 章を ご 参 照 く だ さ い。（ →.17 ペ ー ジ「 第 8 章 Software.Mixerを 使う（Windows.専用）」） Settings.Panelを 開くには、次の 方法があります。Windows
Windows.10 . 0 Windows. のスタートボタンをクリックし、《すべてのアプリ 》w《TASCAM》w《US-2x2 & US-4x4 Settings Panel》を選択する。 Windows.8.1 . 0 Windows. のスタートボタンを 右クリックし、《コントロールパ ネル》を選択して開く。 メモ スタートボタンを 左クリックしてスタート 画面を 表示させ、さ らに..ボタンをクリックして表示された《アプリ》画面におい て、《TASCAM》 の 下 の《US-2x2 & US-4x4 Settings
Panel》をクリックして開くこともできます。
Windows.7
.
0 Windows. のスタートボタンをクリックし、《すべてのプログラ
ム 》w《TASCAM》w《US-2x2 & US-4x4 Settings Panel》を選択する。
Mac
.
0《Finder》w《アプリケーション》w《TASCAM US-2x2
& US-4x4 Settings Panel》をクリックして、Settings.
Panel.を 開く。 . 0《オーディオ MIDI設定》の《オーディオ 装置》ウィンドウで 《US-2x2》または《US-4x4》を選択した状態でcontrolキー を押しながらクリック (右クリック )、または設定ボタンをクリッ クして 表示されるメニューの 中から《装置を 設定...》をクリッ クして、Settings.Panel.を 開く。
Settings.Panelについて
1 2 3 4 5 6 [Windows.版.Settings.Panel] 1 2 4 5 6 [Mac.版.Settings.Panel] 1. ステータス（状態）表示部 現在のソフトウェアのステータス（状態）を 表示しています。 表示項目 表示内容 《Driver Ver.》（Win） 《Panel Ver.》（Mac）ソフトウェアのバージョンを 表示。 《Device》 接続中の本機の装置名を表示。 （未接続時は、《No Device》と表示 されます） 《Firmware Ver.》 接続中の 本機のファームウェアバー ジョンを 表示。 《Sample Rate》 サンプリング 周波数を 表示します。 Windows.版のみサンプリング周波数 の 設定が 可能です。 周波数の 設定は、表示欄 のプルダウンメニューから 44.1k/48k/88.2k/96kHzのいず れかの 周波数を 選択します。 2. Direct.Monitor.Settings.項目《Input 1-2》／《Input 3-4》（US-4x4 のみ）
IN1-IN2 ／ IN3-IN4 端子から 入力された 信号をモニターす る 際に《Mono》または《Stereo》に設定します。 . o 設定を《Mono》にした 場合 パ ソ コ ン に 送 ら れ る 信 号 は「 ス テ レ オ 」 の ま ま で す が、 LINE.OUT.[BALANCED]. 端子とPHONES端子から 出力 される 信号が「モノラル」になります。 . o 設定を《Stereo》にした 場合 パソコンに 送られる 信号は「ステレオ」のままで、LINE. OUT.[BALANCED].端子とPHONES端子から 出力される 信号も「ステレオ」になります。
第 6 章 Settings.Panelの設定
3. Buffer.Size.項目（Windows.版のみ） 本機のドライバーは、パソコンとやりとりするオーディオ 入出 力信号を 一時的にバッファーに 蓄えています。 このバッファーサイズは、調整が 可能です。 バッファーサイズが 小さいほど、オーディオ 信号の 遅れが 少な くなりますが、パソコンの 高速処理が 要求されます。 他のシステム 操作を 行った 場合などに 処理が 間に 合わないと、 オーディオ 信号にクリックノイズ、ポップノイズ、ドロップア ウトなどが 発生する 場合があります。 バッファーサイズを大きくするほど動作がより安定し、オーディ オ 信号への 悪影響に 対して 強くなりますが、パソコンとやりと りするオーディオ 信号の 遅れが 大きくなります。 本機ではユーザー環境に合わせて、パネル上のスライダーでバッ ファーサイズを 調節することができます。 スライダーは、左から 右に 固定サイズで 設定可能です。 選択項目 《64 ／ 128 ／ 256 ／ 512 ／ 1024 ／ 2048 Samples》 4. Audio.Input.On/Off.項目 入力のオン／オフをチャンネルごとに 設定します。 . o チェックボックスにチェックマーク (《4》)を 入れると、そ の 入力がオンになり、そのチャンネルに 入力された 信号を 通します。 . o チェックボックスのチェックマーク (《4》)を 外すと、その 入力はオフになり、そのチャンネルに 入力された 信号は 通 しません。 5. Line.Outputs.項目 《Line Outputs 1-2》 本機の LINE.OUT.1-2 端子およびPHONES端子（US-4x4 は 1 端子および 2 端子）から出力する信号を選択します。《Line Outputs 3-4》（US-4x4 のみ）
本機の LINE.OUT.3-4 端子から出力する信号を選択します。 選択項目 《Monitor》 Audio.Input.On/Off. 項目で 設定した 入力チャンネル の 信号と USB経由でパソコンから 出力される 信号に MONITOR.BALANCEつまみで 調整したミックス 信号 を 出力します。 《Computer 1-2》 USB経 由 で パ ソ コ ン か ら 送 ら れ て く る 再 生 信 号 《Computer 1-2》を出力します。 《Computer 3-4》（US-4x4 のみ） USB経 由 で パ ソ コ ン か ら 送 ら れ て く る 再 生 信 号 《Computer 3-4》を出力します。 メモ MONITOR.BALANCEつまみを 左側（INPUT）へ 最大に 回す と 入力チャンネルの 信号のみとなり、右側（COMPUTER）へ 最大に 回すとパソコンからの信号のみとなります。 それ以外では，両方の信号がミックスした信号になります。 6. Auto.Power.Save.On/Off.項目 スタンドアローンモード 動作時に、本機に 入力信号が 検出され ない 状態（− 60dBFS以下の 状態）が 30 分間経過した 場合に、 自動的に 電源をオフ（スタンバイ 状態）にするかを 設定します。
第 7 章 アプリケーションガイド
ここでは、いくつかのオーディオアプリケーションと 組み 合わせ て 使用する 場合の 各設定方法を 紹介します。DAWソフトウェア
バンドルDAWソフトウェア
バンドルしている DAW ソフトウェアのダウンロードやインストー ル、および 各種の 設定方法に 関しては、TASCAMのウェブサイト （http://tascam.jp）から、それぞれのクイックスタートガイドを ダウンロードして、ご 覧ください。その他のDAWソフトウェア
その 他の DAW ソフトウェアをご 使用の 場合は、お 手持ちの DAW ソフトウェアの 取扱説明書をご 参照ください。使用目的とドライバーの組み合わせ
（Windowsのみ）
DAWなどで 選 択する ASIO ドライバー サウンドの既定 デバイス 録音用途を 中心に DAWなどを 使 用する 場合（Software.Mixerの MODE設定は 無視されます） US-2x2.&.. US-4x4* US-2x2. または. US-4x4* 再生用途を 中心に DAWなどを 使 用する 場合（Software.MixerのDAW モード） US-2x2.&..US-4x4.. Mixing.Driver US-2x2.&.. US-4x4.. Mixing.Driver 生放送／カラオケに使用する場合 （Software.Mixerの Broadcast/ Karaoke モード） ※.ご 使用の 環境によってはパフォーマンスが 向上することがあり ます。
Windows.Media.Player
1.
OSのコントロールパネルを 開きます。 メモ コントロールパネルは、下記の 方法で 開きます。 Windows.10 ／ 8.1 Windows. のスタートボタンを 右クリックし、《コントロー ルパネル》を選択。 Windows.7 Windows. のスタートボタンを 左クリックし、スタートメ ニュー上の《コントロールパネル》を選択。2.
コントロールパネル 内の《サウンド》をダブルクリックして 開きます。 メモ コントロールパネルの 表示方法を《アイコン》に設定すると《サ ウンド》アイコンが表示されます。3.
《再生》タブ 画面の《US-2x2（またはUS-4x4）》または 《US-2x2 & US-4x4 Mixing Driver》を 右クリックし、表示されたポップアップメニュー内の《既定のデバイスとして 設定》をクリックします。 このとき、緑のチェックマーク（《4》）が選択したデバイスに 移動します。 [.Windows.8.1 の 場合の 画面 ] メモ 本機を 録音デバイスとして 使う 場合には、《再生》タブ 画面と 同様に《録音》タブ 画面もご 使用になるASIOデバイスに 応じ て 既定のデバイスを 設定してください。
4.
設定が 終了したら、《OK》ボタンをクリックします。5.
Windows.Media.Player. を 起動し、オーディオファイルの 再生を 行ってください。 メモ . i Windows.Media.Player.を起動した状態で設定を行った場合は、 Windows.Media.Player.側でデバイスの切り換えが認識されま せん。この場合、Windows.Media.Player.を再起動してください。 . i 上記設定／操作を 正しく 行っても 音が 出ない 場合は、USB ケー ブルを 抜いてパソコンを 再起動してください。第 7 章 アプリケーションガイド
Mac.OS.X.と.iTunes
1.
《アプリケーション》フォルダー内の《ユーティリティ》フォルダー内にある《オーディオMIDI設定》をダブルクリックし、
《オーディオ装置》画面を開きます。
2.
《TASCAM US-2x2（またはUS-4x4）Audio Device》をクリックして 選択し、右クリックまたは control キーを 押 しながら《TASCAM US-2x2（またはUS-4x4）Audio Device》をクリックして 表示されるポップアップメニュー 内の《このサウンド出力装置を使用》をクリックします。 スピーカーのマークが《TASCAM US-2x2（またはUS-4x4）Audio Device》に移動します。 メモ 本機を 録音デバイスとして 使う 場合には、《TASCAM US-2x2（またはUS-4x4）Audio Device》を《このサウンド 入力装置を使用》に設定します。
3.
iTunesを 起動し、オーディオファイルを 選択して 再生を 行っ てください。第 8 章 Software.Mixerを使う（Windows.専用）
Software.Mixerを開く
Software.Mixerを 開くには、次の 方法があります。
注意
同 じ フ ォ ル ダ ー に あ る《US-2x2 & US-4x4 Settings
Panel》 と 間 違 わ な い よ う、 ご 注 意 く だ さ い。Settings. Panelが 開かれている 場合は、Software.Mixerを 開く 前に 閉 じてください。 Windows.10 . 0 Windows. のスタートボタンをクリックし、《すべてのアプ
リ 》w《TASCAM》w《US-2x2 & US-4x4 Software Mixer》を選択する。
Windows.8.1
.
0 スタートボタンを 左クリックしてスタート 画面を 表示させ、さ らに..ボタンをクリックして表示された《アプリ》画面におい て、《TASCAM》の下の《US-2x2 & US-4x4 Software
Mixer》を選択する。
Windows.7
.
0 Windows. のスタートボタンをクリックし、《すべてのプログラ
ム 》w《TASCAM》w《US-2x2 & US-4x4 Software Mixer》を選択する。
Software.Mixerについて
13 ペ ー ジ「Settings.Panelに つ い て 」 で 説 明 し た Settings. Panelに 加えて、Software.Mixerでは7から0の 部分が 拡張さ れています。 なお7から0以外の 項目については、Settings.Panelを 使用し ても 設定可能です。 [Software.Mixer] 7. Mixer.ver..表示 Software.Mixerのバージョンを 表示します。 8. MODE.項目 本機の 動作モードを 設定します。 選択項目 《DAW》 SONARなどの DAW ソフトウェアを 使用する 場合、お よ び《BROADCAST/KARAOKE》 モ ー ド が 不 要 な 場合（生放送／カラオケ 用途以外）に 設定。 《BROADCAST / KARAOKE》 生放送やカラオケなどを 行う 場合に 設定。 . o 《Detail》ボタンをクリックすると、詳細設定画面に 切り 替 わります。 9. External.Effects.(ASIO).項目 本機に 入力しているマイクなどに 外部エフェクトを 使ってエ コーなどをかける 場合には、《External Effects (ASIO)》 のチェックボックスにチェックマーク (《4》)を入れます。注意
放送用ソフトウェアの 設定によっては、信号がループしハウリ ング 現象を 起こすことがありますのでご 注意ください。
メモ
《External Effects (ASIO)》のチェックボックスのチェッ
ク (《4》)を 外していても、DAWモード 選択時には 自動的に チェックマーク (《4》)が入ります。 0. Stereo.Output.項目 出力信号をモノラル、ステレオのどちらで 扱うかを 設定します。 選択項目 《Off》（初期値） ご 使用になるアプリケーションによっては 左側の 音声し か 扱えない 場合があります。このようなアプリケーショ ンを 使用すると、右側の 音声を 送出または 録音できなく なってしまいます。その 場合、チェックマーク (《4》)を 外すと 左右の 音がミックスされ、モノラルサウンドをパ ソコンに 送ることができます。 《On》 ご 使用になるアプリケーションがステレオに 対応してい る 場合、チェックマーク (《4》)を 入れるとステレオサ ウンドをパソコンに 送ることができます。 メモ チェックマーク (《4》)を 外した 場合、ステレオの 入力信号 はすべてモノラルになります。マイク 入力で STEREOを 選択 (DETAIL画面5)している 場合でも、こちらの 設定が 優先され ます。
第 8 章 Software.Mixerを使う（Windows.専用）
DETAIL画面の設定
[Software.Mixer.DETAIL画面 ] 1. IN1 スライドボリューム 本機の IN1 端子からの入力音量を調節します。 2. IN2.スライドボリューム 本機の IN2 端子からの入力音量を調節します。 3. PC.Audio.Out.スライドボリューム Windows.Media.Player. やカラオケアプリで 再生している 音 量を 調節します。 4. BROADCAST.Volume.スライドボリューム Sound.Recorder. やカラオケアプリで 録音する 音量を 調節し ます。また、生放送アプリでは、放送する 音量を 調節します。 メモ . i 各 種 ス ラ イ ド ボ リ ュ ー ム で 音 量 レ ベ ル を 確 認 し な が ら 調 整 す る に は、 本 体 の MONITOR.BALANCEつ ま み を 右 側 （COMPUTER）いっぱいにしてください。 . i スライドボリュームをダブルクリックすると 初期値に 戻ります。 5. MONO ／ STEREO（DAW）項目 入力信号を《MONO》／《STEREO (DAW)》どちらで 扱う かを 設定します。 選択項目 《MONO》 マイク１本（IN1 端子に 接続）での 使用の 場合でも、内 部処理にて《IN1》／《IN2》からの入力として扱います。 《IN1》の音声がヘッドホンの左右のチャンネルから聴こ えます。 生放送等でマイクを 使用する 場合、通常はこちらを 選択 してください。 《STEREO (DAW)》 マイク１本（IN1 端子に 接続）での 使用の 場合でも、内 部処理にて《IN1》／《IN2》からの入力として扱いません。 《IN1》からの入力としてのみ扱います。 《IN1》の 音声がヘッドホンの 左チャンネルから、《IN2》 の 音声がヘッドホンの 右チャンネルから 聴こえます。 生放送やカラオケ 用途において、キーボードなど 元々ス テレオの 音声を 入力する 場合にこちらを 選択してくださ い。 メモ 6. External.Effectsスイッチ《MODE》項目の《External Effects (ASIO)》のチェック
ボックスにチェックマーク (《4》)が 入っているとき、スイッ チが《External Effects》側に設定され点灯します。
7. Return
元の 画面に 戻ります。
メモ
US-4x4 を《BROADCAST / KARAOKE》 モ ー ド で 使 用 する 場合、IN1 ／ IN2 端子のみ 入力が 可能です。生放送やカ ラオケにご 使用になるときは、マイクをIN1 ／ IN2 端子に 接 続してください。
再生／録音デバイスの設定
Software.Mixerを 使用する 場合には、《再生》タブ 画面と《録 音》タブ 画面の 既定のデバイス 設定を《US-2x2 & US-4x4
Mixing Driver》に設定してください。
再生／録音デバイスの 設定については、15 ページ「第 7 章 ア プリケーションガイド」をご 参照ください。
[再生デバイスの 設定 ]
第 9 章 スタンドアローンモード
概要
. 0 本機の 電源が 入っていて、USB ケーブルがパソコンとつながっ ていないとき、本機はスタンドアローンモードと 呼ばれるモー ドで 動作します。 . 0 本機をマイク 用プリアンプとして 動作させ、入力音をモニタリ ングすることが 可能です。録音をせずに、楽器の 練習をすると きなどに 便利な 機能です。 . 0 US-2x2 をスタンドアローンモードで 使用するには、別売の 専 用 AC アダプター（TASCAM.PS-P520、DC5V）が 必要です。スタンドアローンモード動作時の各設定
スタンドアローンモード 動作時は、入力信号が 固定値に 設定さ れた 内蔵デジタルミキサーおよび 出力セレクターを 通して、出 力端子に 出力されます。また、スタンドアローンモード 動作時は、 USB インジケーターが 点滅状態になります。Settings.Panel.の設定
Settings.Panel.の 設定は、以下に 設定されます。 . 0 Direct.Monitor.Settings.Input.1-2：Mono . 0 Direct.Monitor.Settings.Input.3-4（US-4x4 のみ）：Mono . 0 Audio.Input.On/Off. . ：全てオン . 0 Line.Outputs.1-2. . ：MONITOR . 0 Line.Outputs.3-4（US-4x4 のみ）：MONITOR . 0 ERP2.Setting.On/Off. . ：現在の設定状態を保持第 10 章 MIDI.インプリメンテーションチャート
MIDIインプリメンテーションチャート 機能 送信 受信 備考 ベーシック・チャンネル 電源オン 時 × × スルー 設定可能 × × モード 電源オン 時 × × スルー メッセージ × × 代用 ... ノート・ナンバー 音域 × × スルー ベロシティ ノート・オン × × スルー ノート・オフ × × アフター・タッチ キー別 × × スルー チャンネル 別 × × ピッチ・ベント × × スルー コントロール・チェンジ × × スルー プログラム・チェンジ × × スルー 設定可能範囲.# ... システム・エクスクルーシブ × × スルー システム・コモン ソング・ポジション × × スルー ソング・セレクト × × チューン × × システム・リアルタイム クロック × × スルー コマンド × × その 他 ローカル・オン / オフ × × スルー オール・ノート・オフ × × アクティブ・センス × × リセット × × 備考 モード 1：オムニ・オン、ポリ. モード 2：オムニ・オン、モノ. . ○：YES モード 3：オムニ・オフ、ポリ. モード 4：オムニ・オフ、モノ. . ×：NO第 11 章 トラブルシューティング
本取扱説明書の 手順通り 設定しても、本機が 正常に 使用できない 場合は、まずは 本章をご 確認ください。 本章で 解決できない 場合は、タスカムカスタマーサポート（巻末 に 記載）まで、下記のご 使用環境と、詳しい 状況をお 知らせいた だきますようお 願い 致します。 ご使用環境 . 0 パソコンメーカー . 0 モデル . 0 CPU . 0 搭載メモリー . 0 OS . 0 使用アプリケーション . 0 ウイルス 対策ソフト . 0 無線 LANの 有無 お 問い 合わせ 先につきましては、巻末をご 参照ください。 専用ソフトウェアをインストールできない。 x1.
OS.の確認 お 使いの OSとインストールしようとしているソフトウェアの 対応 OSが 異なっている 可能性があります。 インストールしようとしているソフトウェアの 対応 OSを、今 一度ご 確認ください。2.
常駐ソフトの停止 アンチウイルスソフトなどの 常駐ソフトがインストールの 妨 げとなる 場合があります。 常駐ソフトを 終了し、再度インストールをお 試しください。 本機を接続したがパソコンに認識されない。 x1.
専用ソフトウェアのインストール . o 専用ソフトウェアをインストールしてください。 6 ページ「専用ソフトウェアをインストールする」をご 覧ください。2.
USBポートの差し替え . o 本 機 は、USB1.1 で は 動 作 し ま せ ん。USB2.0 ま た は USB3.0 のポートをご 使用ください。 . o 本機の 接続は、USB ハブはご 使用にならずに、必ずパソ コン 本体の USB.ポートに 接続してください。 . o 上記の 方法で 解決しない 場合、パソコン 本体の 別の USB ポートに 接続してください。 パソコンでオーディオを再生しても音が出ない。 x 本機の MONITOR.BALANCEつまみが、左側（INPUT）最大に回っ ていないかを 確認してください。 その 場合、MONITOR.BALANCEつまみを 中央より 右側に 回し てください。 また、本機をパソコンに 接続した 状態で 下記をご 確認ください。 なお、以下の 設定を 行うと 本機経由で 音は 出ますが、パソコンの スピーカーやヘッドホン 端子から 音は 出なくなります。 Windows . 0 本 書 15 ペ ー ジ「 第 7 章 ア プ リ ケ ー シ ョ ン ガ イ ド 」 の 「Windows.Media.Player」を 参照して、各 OSに 合わせた 再 生時の 既定デバイスに 設定してください。 .0 Software. Mixerの Sample. Rate設定、ASIOのサンプルレー トと 既定デバイス（再生／録音）のサンプルレートを 同じ 設定 にしてください。 Mac
1.
全てのアプリケーションを 終了し、アップルメニューより《シ ステム環境設定...》画面を開きます。2.
《サウンド》を開きます。3.
《出力》タブから《US-2x2》（または《US-4x4》）を 選択 します。 設定が 完了しましたらパソコンを 再起動し、再生音をご 確認くだ さい。また、お 使いのアプリケーションによっては、上記とは 別 にデバイス 設定を 行う 必要がある 場合があります。 特に DAW ソフトウェアをご 使用時には、上記 OSの 設定とは 別の オーディオエンジンで 動作していますので、本機の 専用ソフトウェ アをインストール 後、先に DAW ソフトウェアのドライバー設定を ご 確認ください。 お 使いのアプリケーションの 詳しい 設定方法については、各取扱 説明書をご 参照ください。 音切れやノイズが発生する。 x パソコンの 負荷が 原因で 音切れやノイズが 発生します。 パソコンの 負荷を 軽減させる 方法を 下記にご 紹介致します。1.
無線 LANやアンチウイルスソフトなどの 常駐ソフトが 動作し ている 場合は、定期的な 負荷がかかり、音切れやノイズの 原 因となります。 無線 LANの 通信を 停止、アンチウイルスソフトなどの 常駐ソ フトを 停止してご 使用ください。2.
お 使 い の オ ー デ ィ オ ア プ リ ケ ー シ ョ ン、 あ る い は 本 機 の Settings.Panelにてバッファーサイズ（レイテンシー）の 設 定を 大きくすることをお 試しください。（Windowsのみ） メモ オーディオアプリケーション 側でパソコンへの 負荷を 減らす 方 法を、オーディオアプリケーションのメーカー様にお 問い 合わ せください。第 11 章 トラブルシューティング
3.
パソコンをオーディオ 処理に 適した 設定に 変更してください。 [.Windows.の場合] 1 ご 使 用 の OS（Windows. 10 ／ Windows. 8.1 ／ Windows.7）に 適した 設定方法でコントロールパネルを 開きます。 . o Windows. 10. は、Windows. のスタートボタンから《コ ントロールパネル》をクリックし、コントロールパネルを 開きます。さらに《システム》アイコンをクリックします。 . o Windows. 8.1. は、通常のスタート 画面（メトロ UI画面） で 右クリックし、《すべてのアプリ》をクリックします。さ らに《コンピュータ》を 右クリックし、《プロパティ》を 選択します。 . o Windows. 7. は、Windows. のスタートボタンから《コン ピュータ》を右クリックし、《プロパティ》を選択します。 2.《システムの詳細設定》をクリックします。 3.《システムのプロパティ》画面の《詳細設定》タブで、《パ フォーマンス》枠の《設定...》をクリックします。 4.《パフォーマンスオプション》画面の《視覚効果》タブで、《パ フォーマンスを優先する》を選択します。 [Mac.の場合] 1.アップルメニューより《システム環境設定...》画面を開き、 《省エネルギー》を選択します。 2.《コンピュータのスリープ》を《しない》に設定します。 3.《ディスプレイのスリープ》を《しない》に設定します。 メモ Mac.OS.Xのバージョン、または Macによっては、この 設定が ない 場合があります。4.
USBポートの差し替え USB ポートによっては 本機が 正常に 動作しない 場合がありま すので、パソコン 本体の 別の USB ポートに 接続してください。 メモ . i その 他の USB機器は、接続せずにお 試しください（USB キー ボード・USB マウスは、接続しても 構いません）。 . i USB ハブはご使用にならず、必ずパソコン本体の（オンボードの） USB ポートに 接続してください。 バンドルDAWソフトウェアのお問い合わせについて x バンドル DAW ソフトウェアにつきましては、弊社ではサポート 外 となります。 ご 使用については、バンドル DAW ソフトウェアのヘルプメニュー をご 参照いただきますようお 願い 致します。第 12 章 仕様
定格
サンプリング周波数 44.1k/48k/88.2k/96kHz 量子化ビット数 16/24 ビット入出力定格
アナログオーディオ入力定格
マイク入力（バランス） US-2x2. . ：IN.1-2 US-4x4. . ：IN.1-4 コネクター. . ：XLR-3-31 相当. . . . . . （1：GND、2：HOT、3：COLD） 入力インピーダンス. ：2.2kΩ 規定入力レベル. . ：− 65dBu. . . . . （0.0004Vrms、ゲインつまみ MAX時） 規定入力レベル. . ：− 8dBu. . . . . （0.3090Vrms、ゲインつまみ MIN時） 最大入力レベル. . ：+8dBu.(1.9467Vrms) ゲイン 幅. . ：57dB インストゥルメント入力（アンバランス） IN.1-2 （MIC/LINE.INSTスイッチを「INST」に設定時） コネクター. . ：6.3mm（1/4"）TS標準ジャック. . . (Tip:.HOT、Sleeve:.GND) 入力インピーダンス. ：1MΩ以上 規定入力レベル. . ：− 63dBV. . . . . （0.0007Vrms、ゲインつまみ MAX時） 規定入力レベル. . ：− 6dBV. . . . . （0.5015Vrms、ゲインつまみ MIN時） 最大入力レベル. . ：＋ 10dBV（3.162Vrms） ゲイン 幅. . ：57dB ライン入力（バランス） US-2x2. . ：IN.1-2 US-4x4. . ：IN.1-4 （MIC/LINE.INSTスイッチを「MIC/LINE」に設定時） コネクター. . ：6.3mm（1/4"）TRS標準ジャック. . . （Tip：HOT、Ring：COLD、Sleeve：GND） 入力インピーダンス. ：10kΩ 規定入力レベル. . ：− 53dBu. . . . . （0.0017Vrms、ゲインつまみ MAX時） 規定入力レベル. . ：＋ 4dBu. . . . . （1.228Vrms、ゲインつまみ MIN時） 最大入力レベル. . ：＋ 20dBu（7.75Vrms） ゲイン 幅. . ：57dBアナログオーディオ出力定格
ライン出力（バランス） US-2x2. . ：LINE.OUT.1-2 US-4x4. . ：LINE.OUT.1-4 コネクター. . ：6.3mm（1/4"）TRS標準ジャック. . . （Tip：HOT、Ring：COLD、Sleeve：GND） 出力インピーダンス. ：110 Ω 規定出力レベル. . ：＋ 4dBu（1.273Vrms） 最大出力レベル. . ：＋ 20dBu（7.75Vrms） ヘッドホン出力（PHONES） コネクター. . ：6.3mm（1/4"）ステレオ標準ジャック 最大出力 US-2x2. . ：18mW.+.18mW以上. . . . . （THD+N.0.1%以下、32 Ω負荷時） US-4x4（端子 1、2 合計）：45mW.+.45mW以上.. . . . （THD+N.0.1%以下、32 Ω負荷時）コントロール入出力定格
MIDI.IN.端子 コネクター. ：DIN.5 ピン フォーマット. ：標準 MIDI フォーマット MIDI.OUT.端子 コネクター. ：DIN5.5 ピン フォーマット. ：標準 MIDI フォーマット USB コネクター. ：USB.B タイプ.4 ピン 転送速度. ：USB.2.0.High.Speed（480Mbps）オーディオ性能
マイクアンプEIN（入力換算雑音） − 127dBu以下（150 Ω終端、ゲインつまみ MAX時） 周波数特性 IN1-IN4.w LINE.OUT（BALANCED）、ヘッドホン（HP）出力 44.1kHz､ 48kHz時 20Hz. ：+0dB/− 0.3dB（JEITA） 20kHz. ：+0dB/− 0.1dB（JEITA） 20kHz. ：+0dB/− 0.5dB（HP出力、JEITA） 88.2kHz､ 96kHz時 20Hz. ：+0dB/− 0.3dB（JEITA） 40kHz. ：+0dB/− 0.2dB（JEITA） 40kHz. ：+0dB/− 2.0dB（HP出力、JEITA） S/N比 101dB以上 （MIC/LINE入力.w.LINE.OUT、ゲインつまみMIN時、JEITA） 歪率 0.003%以下（MIC/LINE入力.w.LINE.OUT、1kHzサイン波、 規定入力レベル、最大出力レベル、JEITA）第 12 章 仕様
動作条件
最新の 対応 OS状況については、TASCAMのウェブサイト（http:// tascam.jp/）ご確認ください。Windows
対応OS Windows.10.32 ビット Windows.10.64 ビット Windows.8.1.32 ビット Windows.8.1.64 ビット Windows.7.32 ビット.SP1 以上 Windows.7.64 ビット.SP1 以上 （Windows.8、Windows.Vista.および.Windows.XP.はサポート外） 対応パソコン USB2.0 を 装備した Windows.対応パソコン CPU/クロック デュアルコアプロセッサー.2GHz.以上（x86） メモリー 2GB以上 注意 本機の 動作確認は、上記のシステム 条件を 満たす 標準的なパソ コンを 使って 行われていますが、上記条件を 満たすパソコン 全 ての 場合の 動作を 保証するものではありません。同一条件下で あっても、パソコン 固有の 設計仕様や 使用環境の 違いにより 処 理能力が 異なります。Mac
対応OS OS.X.El.Capitan（10.11 以降） OS.X.Yosemite（10.10 以降） OS.X.Mavericks（10.9.1 以降） OS.X.Mountain.Lion（10.8.4 以降） 対応パソコン USB2.0 を 装備した Mac CPU/クロック デュアルコアプロセッサー.2GHz以上 メモリー 2GB以上iOSデバイス
iOS.7.以降の Apple製 iOS デバイス
