泳動電着により形成したX線イメージング用SrGa2S4:Euシンチレータ
3
0
0
全文
(2) Vol. 72, №6, 2021. 泳動電着により形成した X 線イメージング用 SrGa2S4:Eu シンチレータ. 365. 59.3 keV である。X 線照射によるシンチレータの可視光発光. 3 ．結 果. 画像，I0（直接光の画像）と，X 線源とシンチレータ間に分解. 図 1 に，SrGa2S4:Eu 層の断面 FE-SEM 像，光励起スペクト. 能チャート（Au ラインを形成した Si ウエファ）を入れたとき. ルならびに発光スペクトルを示す。エタノール溶液中の. の可視光発光画像，I（チャートの画像）から ln（I/I0）を求め，. SrGa2S4:Eu 粒子は泳動電着により陰極基板側のみに堆積した. その最小値と最大値をそれぞれ 16 bit 諧調として一義的に求. ことから，ζ- 電位は正と考えられる。電着した SrGa2S4:Eu. めた輝度値（任意単位）を用いて，ラインプロファイルを示し. 層は，GZO/SLG 基板上に固定され，Ag 蒸着操作を含むシン. た。作製した SrGa2S4:Eu シンチレータのガラス基板側の外. チレータ作製過程での脱落などは観察されなかった。基板の. 観は黄緑色であり，均一に形成されていることが確認できる。. GZO（Ga:ZnO）は n 型半導体であり，多数キャリアが電子で. また，逆側は蒸着 Ag 層により灰色外観を示す。9 μm から. あることから，正に帯電した SrGa2S4 粒子との間の静電引力. 50 μm L/S のチャートイメージは，いずれも明瞭に判別でき. も固定に影響していると推察される。SrGa2S4:Eu 層は粒子径. ていることから，ラインプロファイルは示していない。. が 1.7 μm から 3.1 μm の粒子から構成されており，粒子間に. 6 μm から 8 μm L/S のチャートイメージは明瞭に判別できる. 隙間は認められるが，密な層が形成されていた。また，膜厚. が，5 μm L/S はやや不明瞭である。6 μm から 8 μm L/S の. は約 13 μm で場所によらずほぼ一定であり，粒子の脱落によ. 白実線（a），（b）上でのラインプロファイルでは，3 本の Line. る陥没などもほとんど認められず，表面はほぼ平滑である。. に 相 当 す る ピ ー ク が 認 め ら れ る が，5 μm L/S で は 3 本 の. SrGa2S4:Eu 層について，300 nm から 900 nm の範囲で測定. Line に相当するピークは認められない。ZnO シンチレータ. した吸収曲線には吸収端は認められず，SrGa2S4:Eu のバンド. において，最大輝度値（Lmax）と最小輝度値（Lmin）から求め. 7）. ギャップエネルギーが 4.2 eV と報告されている ことと矛盾. た Michelson Contrast（ MC）＝（Lmax ＋ Lmin）/（ Lmax－. しない。また，SrGa2S4:Eu 層は，533 nm にピークを有する. Lmin）によりコントラストを評価した 9）ことから，本研究に. 可視光（励起波長 320 nm）のみを発光し，すでに報告されて. おいても，ラインプロファイルの輝度値を用いて MC を求. 2＋. 6. 7. いる SrGa2S4:Eu に含まれる Eu イオンの 4f 5d→4f 遷移に. めた。6 μm，7 μm，8 μm L/S において，それぞれ MC は 0.53，. よる発光波長 7,8）と一致している。また，350 nm ならびに. 0.71，0.88 となり，ZnO シンチレータにおいて閾値とした 0.2. 395 nm にピークを有するブロードな励起スペクトル（発光波. よ り も 大 き い こ と か ら，L/S は 判 別 で き お り， 解 像 度 は. 長 533 nm）が得られている。2 mol%Eu を含有する SrGa2S4:Eu. 6 μm L/S と考えた。また，この測定における発光強度は，. では 278 nm にピークを有し，313 nm と 391 nm ショルダー. 2D 検出器の総カウント数で 54,084（a.u.）（露光時間 10 s）で. を有する励起スペクトル（発光波長 532 nm）7）が，また Sr1-. あった。同一条件で測定した LuAG シンチレータの解像度. Ga2S4:Eu0.03 では 464 nm にピークを有するブロードな励起. 0.03. は 2 μm L/S で あ り， 発 光 強 度 は 33,382（a.u.）（ 露 光 時 間. スペクトル（発光波長 538 nm）が報告 8）されており，発光ス. 10 s）であったことから，13-μm-SrGa2S4:Eu シンチレータでは，. ペクトルのピーク波長と形状はほぼ同じであるが，励起スペ. 解像度は 50-μm-LuAG よりも劣るが，発光強度は 162% と大. クトルのピーク波長と形状は報告により大きく異なっている。. きいことが明らかとなった。. これらの励起スペクトルの形状などの差は，測定方法ならび. 本研究では，SrGa2S4:Eu 粒子を懸濁させたエタノール溶液. に測定条件の違い，Eu 含有率を含む組成ならびにそれに伴. か ら 泳 動 電 着 に よ り SrGa2S4:Eu シ ン チ レ ー タ を 作 製 し，. うバンド構造の差によると推察される。. 533 nm の可視光を発光すること，X 線イメージ測定におい. 図 2 に，SrGa2S4:Eu シンチレータの外観，チャートの X 線. て解像度 6 μm L/S と大きな発光強度を示すことを明らかに. イ メ ー ジ と 5 μm か ら 8 μm L/S（Line/Space）の ラ イ ン プ ロ. した。. ファイルを示す。照射 X 線は WKα線であり，エネルギーは. . Fig. 1 Cross sectional FE-SEM image（a）, excitation（b）, and photoluminescence spectra（c）for SrGa2S4:Eu scintillator prepared by electrophoresis deposition. — 57 —.

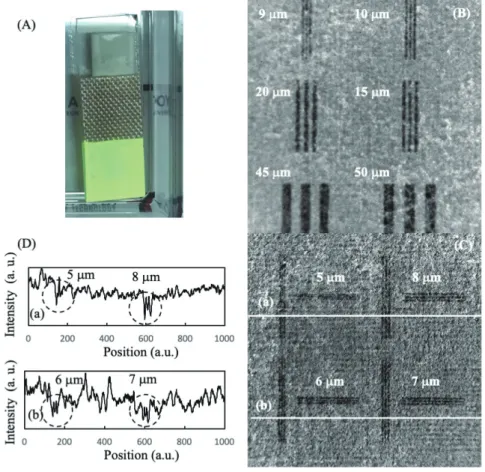

(3) 366. 表面技術. ノ ー ト. Fig. 2 Appearance of the SrGa2S4:Eu scintillator（A）, captured X-ray images of the chart with 5 μm to 50 μm L/S（B） （C） , , and line profiles（D）for 5 μm to 8 μm L/S along the two white solid lines（a） （b） , . Fkabori, A. Yoshikawa ; Cryst. Growth Des., 11, 4484（2011）.. 謝 辞. 4 ）M. Kobayashi, J. Komori, K. Shimizu, M. Izaki, K. Uesugi, A.. 本研究の一部は，経済産業省・戦略的基盤技術高度化支援. Takeuchi, Y. Suzuki ; Appl. Phys. Lett., 106, 081909（2015）.. 事業により行われたことを記し，謝意を表します。. 5 ）R. Yasuda, M. Katagiri, M. Matsubayashi ; Nucl. Instr. Meth. Phys.. （Received March 22, 2021 ; Accepted March 29, 2021）. 文 献. Res. A, 680, 139（2012）. 6 ）P. Benalloui, C. Barthou, J. Benoit ; J. Alloys Compd., 275-277, 709 （1998）. 7 ）C. Chartier, C. Barthou, P. Benalloul, J. M. Frigerio ; Electrochem.. 1 ）P. Lecoq ; Nucl. Instr. Meth. Phys. Res. A, 809, 130（2016）.. Solid State Lett., 9, G53（2006）.. 2 ）M. Nikl, A. Yoshikawa, K. Kamada, K. Nejezchleb, C. R. Stanek, J. A.. 8 ）T. E. Peters, J. A. Baglio ; J. Electrochem. Soc., 119, 230（1972）.. Mares, K. Blazek ; Prog. Cryst Growth Charact. Mater., 59, 47. 9 ）M. Izaki, M. Kobayashi, T. Shinagawa, T. Koyama, K. Uesugi, A.. （2013）.. Takeuchi ; Phys. Status Solidi A, 214, 1700285（2017）.. 3 ）K. Kamada, T. Endo, K. Tsutumi, T. Yanagida, Y. Fujimoto, A.. — 58 —.
(4)
