※商品の色は、印刷の特性上、実物と多少異なる場合がありますのでご了承ください。 ブラック

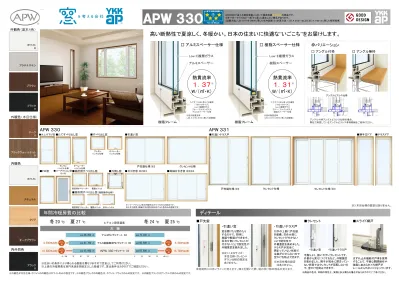

ＡＰＷ ３３０
APW330は「省エネ建材等級」において最高等級★★★★の商品です。 ※オーダーサイズなど一部「4つ星」に適合しない商品があります。（試験方法／JIS A 4710-2004に準じた社内試験）と（計算方法／JIS A 2102-1およびJIS A 2102-2に準じた解析結果）
高い断熱性で夏涼しく、冬暖かい。日本の住まいに快適な
”いごこち”をお届けします。
□ アルミスペーサー仕様
熱貫流率
１．３７
W/（㎡・K）
熱貫流率
１．３１
W/（㎡・K）
※□ 樹脂スペーサー仕様
※Low-E複層ガラス
アルミスペーサー
樹脂スペーサー
Low-E複層ガラス
樹脂フレーム
樹脂フレーム
年間冷暖房費の比較
たてすべり出し窓＋FIX連窓 ［１６５１３サイズ］ Low-E複層ガラス ブルー・アルゴンガス入 アルミスペーサー仕様 たてすべり出し窓＋FIX連窓 ［１６５１３サイズ］ Low-E複層ガラス ブルー・アルゴンガス入 樹脂スペーサー仕様 ※窓の熱貫流率 （JIS A 4710：2015に準じた試験値） ※窓の熱貫流率 （JIS A 4710：2015に準じた試験値） ※外観色が木目仕様・ホワイトの内観色はホワイトのみの設定です。※外観色ブラックの内観色は、ホワイト・ブラックのみの設定です。 ※内観色ブラックはアングル付枠のみの設定です。 プラチナステン ブラウン外観色
（基本４色）
クリア ナチュラル ダークブラウン ホワイト内観色
ブラック ホワイト ※ チーク ブラックウォールナット外観色
（木目仕様）
※ ※ ■引違いテラス戸 ■勝手口ドア ■テラスドアAPW ３３１
戸先錠仕様 ※3 クレセント仕様 クレセント仕様 ※3 ■片上げ下げ窓 ■ＦＩＸ窓 ■片引き窓 ※2※3 ■両袖片引き窓 ※2※3 ■引違い窓APW ３３０
■たてすべり出し窓 ■すべり出し窓 グレモン ハンドル仕様 オペレーター ハンドル仕様 グレモン ハンドル仕様 オペレーター ハンドル仕様 ■ツーアクション窓 ※1※3 ■高所用すべり出し窓 高窓用オペレーター 電動ユニット ■高所用すべり出し窓（端部操作仕様） 高窓用オペレーター 電動ユニット 折れハンドル 戸先錠仕様 ※3 クレセント仕様 ■外倒し窓 ※住まいの条件により得られる数値は異なりますので目安としてご利用ください。 ※上表の冷暖房費は百円未満を四捨五入した数値です。算出条件はカタログでご確認ください。□ アングル付枠
□ アングル無枠
枠バリエーション
アングル付枠アングルビスレス仕様の場合、 弊社で用意しているアングルビスレス専用額縁をご使用ください。 アングルビスレス仕様ディテール
※3 木目仕様の設定はありません。■戸先錠
・引違い窓
・引違いテラス戸
窓を開けたり閉めたり するだけで、同時に 施錠や解錠ができます。 召合せ部にクレセントが 付かないことで防犯性や 外観意匠を高めました。 ※W＞1,870サイズ・ 木目仕様・クレセント ダウン仕様の設定は ありません。 引手の上部に戸先錠 を装備。召合せ部に クレセントが付かない ことで防犯性や 外観意匠を高めました。 テラス戸が完全に 閉まっていない状態で は錠がかからないので 空かけを防止できます。 未施錠時には赤いラインが見えます。障子を開いた際、錠の受け部の部品が見えます。 ※木目仕様の設定 はありません。■スライド網戸
はずれ止め機能付戸車を採用 することで、不意な開閉操作や 強風にあおられても網戸が レールから外れにくくなっています。■クレセント
手触りよく、扱いやすいクレセントです。 外部から見えにくくするなど、外観意匠 を高めました。障子が完全に閉まってい ない状態ではクレセントが回転しないの で、空かけを防止できます。 ・引違い窓 ・引違いテラス戸内外同色
※ ※ ※1 ツーアクション窓の内観色はホワイトのみの設定です。 ※2 片引き窓・両袖片引き窓は内外ホワイト色のみの設定です。※表示の商品写真は印刷物のため実際の色合いと異なることがあります。
勝手口
引違い窓・引違いテラス戸
片上げ下げ窓
たてすべり出し窓
すべり出し窓
グレモンハンドル仕様 グレモンハンドル仕様・クレセント
コンパクトな形状のクレセン トです。外部から見えにくく することで防犯性や外観意匠 を高めました。・補助錠
ワンタッチ式の補助錠を採用。 クレセントとあわせて施錠する ことで防犯性を高められます。・内倒し機構
（お掃除モード） 下障子を内倒しにする “お掃除モード”で、ガラス外面 の掃除が簡単にできます。・グレモンハンドル
・セーフティストッパー
半開位置でストップし、障子の開き 過ぎを防止します。セーフティストッ パーを解除することで全開にする こともできます。障子を閉めると 自動的に半開モードに戻ります。
※[H07]未満および[W026]には、 セーフティストッパーはつきません。・グレモンハンドル
・サブロック
（本体仕様選択） スライド式のサブロック を採用。グレモンハンド ルとあわせて施錠する ことで防犯性を高められ ます。※［W036］未満（サイズ オーダー含む）には、サブロック は付きません。 オプション 横引きロール網戸（室内） 上げ下げロール網戸（室内） 内開き網戸（室内） ソフトブラインド網戸（室内） 換気框 勝手口ドア テラスドア オプション 下枠ｽﾃﾝﾚｽｶﾊﾞｰ ・グレモンハンドル ・グレモンハンドル 横引きﾛｰﾙ網戸（室内） 上げ下げﾛｰﾙ網戸（室内）ＡＰＷ ３３０
オペレーターハンドル仕様 内観は網戸（オプション）付となります。・ロッキングハンドル
障子をしっかり引き寄せることで、 すきま風や雨水の浸入を防ぎ ます。・全半開モード付
オペレーターハンドル
ツマミを操作することで、窓の開 き加減を切替できる「全開・半開 モード」を標準装備。 外部との衝突防止、狭小地対策 にも有効です。 ハンドル収納時・オペレーター
ハンドル
網戸を触らずに窓の 開閉操作が可能。 ワンプッシュで柄が折り たためるので、カーテン の開閉などが円滑に 行えます。 ハンドル収納時 網戸： 横引きﾛｰﾙ網戸（室内） 上げ下げﾛｰﾙ網戸（室内） 網戸： 網戸：固定網戸（室内） 網戸： 網戸：固定網戸（室内） 上げ下げロール網戸（室内） 横引きロール網戸（室内） ソフトブラインド網戸（室内） 網戸： 網戸：固定網戸(室外） 内開き網戸（室内） 網戸：スライド網戸戸先錠仕様
クレセント仕様
引違い窓 引違いテラス戸 たて格子 井桁格子 ラチス格子 横格子 たて格子 井桁格子 ラチス格子 横格子・補助錠
主錠とあわせて施錠することで 防犯性を高められます。・掘込引手
（室外側 テラスタイプ）・戸先錠
（引違い窓）・戸先錠
（引違いテラス戸）・クレセント
引違い窓 引違いテラス戸 面格子（オプション アングル付枠のみ） ※アングル付枠［W165］・アングル無枠・連窓に面格子の設定はありません。 ※外観色（基本4色）は外観色と同様の色となります。 ※木目仕様はブラウン（B1）になります。 オプション 換気框 ハンドル解錠時 オペレーターハンドル仕様 内観は網戸（オプション）付となります。 断熱腰パネル付 面格子（オプション）※商品の色は、印刷の特性上、実物と多少異なる場合がありますのでご了承ください。 補助錠 クレセント（主錠） クレセント仕様 内 観 サムターン グレモンハンドル （主錠） 内 観
ＡＰＷ ３３０
■片上げ下げ窓
■ＦＩＸ窓
■たてすべり出し窓
■すべり出し窓
■引違いテラス戸
■勝手口ドア
■テラスドア
[06011] [11911]★ [06011] グレモンハンドル仕様 [06011] [16511] [16511] [06020] グレモンハンドル仕様 [06005] ［06920右勝手］ ［06920右勝手］ [偏芯タイプ16511左勝手] [16505] [06011] クレセント（主錠） 補助錠 グレモンハンドル （主錠） サムターン グレモンハンドル （主錠） 内 観 内 観■引違い窓
※木目仕様はクレセントのみ 内 観 内 観 [116113] クレセント（主錠） 補助錠 クレセント仕様★ 内 観 補助錠 戸先錠仕様［16520］ クレセント仕様［25620］★■高所用すべり出し窓
電動ユニット [06005] 内 観 内 観 リモコン■両袖片引き窓
★ 戸先錠仕様 内 観 補助錠 戸先錠仕様（主錠） [021018] [165018] [02620] [165023] [026023] オペレーターハンドル仕様 [06005] 内 観 オペレーターハンドル仕様 [06011] 内 観 [02120] [06011] 内 観 [06011] [16511] [11611]■ツーアクション窓
★アングル無枠のみ [16505] 高窓用オペレーター 高窓用オペレーター [06005] 端部操作仕様[16505] 電動ユニット リモコン 折れハンドル■外倒し窓
★ ［16511］ ［16511］■片引き窓
★ クレセント仕様 内 観 戸先錠仕様 内 観 クレセント（主錠） 戸先錠仕様（主錠） 補助錠 補助錠 戸先錠（主錠） 補助錠 内 観 戸先錠（主錠） 補助錠 内 観 内 観 グレモンハンドル （主錠） [116113] クレセント仕様［25611］★ [07407] 内 観 ★基本4色のみの設定です。 [16513]★ アングル付枠のみ■ジョイント窓
（デザイン例） [11915] 内 観※商品の色は、印刷の特性上、実物と多少異なる場合がありますのでご了承ください。
□
リモコンスリットシャッターＧＲ
□
リモコンシャッター
□
手動シャッター
シャッターを閉めたままでも
採光・採風ができる
リモコンを標準装備した、
これからのスタンダード
確かな基本性能を備えた
手動タイプ
操作方法
標準リモコン
標準リモコン
オプション □１チャンネルリモコン
複数のシャッターを一斉に操作
□４チャンネルリモコン
複数のシャッターを ４つのグループ別に操作または一斉操作□タイマーリモコン
曜日別にタイマー設定し、自動で開け閉め手動（操作ロープ）
スラット半開 スリット全開 スラット全閉 スリット全開 スラット全閉 スリット半開 スラット全閉 スリット全閉カラー
バリエーション
仕様
[枠] ／[スラット] アルミ [枠] アルミ／[スラット] スチール [枠] アルミ／[スラット] スチール ※シャッターの外観色は 引違い窓／引違いテラス戸 の外観色と同色となります。 スラット全開 スラット半開 スラット全閉 スラット全開 スラット半開 スラット全閉□
リモコンシャッターＧＲ
□
手動シャッターＧＲ
■リモコン標準装備
■リモコン標準装備
■操作ロープ付手動操作
[点検版] リモコンシャッター：スチール リモコンシャッターＧＲ：アルミ [点検版] リモコンシャッター：スチール リモコンシャッターＧＲ：アルミ 耐風圧 Ｗ６尺系 ８００Pa Ｗ９尺系 ８００Pa 耐風圧 Ｗ６尺系 １,２００Pa Ｗ９尺系 １,２００Pa （耐風ポール標準装備） 耐風圧 Ｗ６尺系 ８００Pa Ｗ９尺系 ８００Pa 耐風圧 Ｗ６尺系 １,２００Pa Ｗ９尺系 １,２００Pa （耐風ポール標準装備）オプション □１チャンネルリモコン
複数のシャッターを一斉に操作
□４チャンネルリモコン
複数のシャッターを ４つのグループ別に操作または一斉操作□タイマーリモコン
曜日別にタイマー設定し、自動で開け閉め耐風
JEM-A端子付※ ※JEM-A端子付の 設定もあります。耐風
耐風
JEM-A端子付※ ※JEM-A端子付の 設定もあります。ＡＰＷ ３３０
外観と内観は同色 □ ホワイト □ プラチナステン □ ブラウン □ カームブラック □ ブラウン □ カームブラック □ プラチナステン □ ホワイト 外観色 内観 スラット色 ベージュ □ チーク □ ブラックウォールナット ※木目仕様では、 シャッター外観色はブラウン（B1）になります。 耐風圧 Ｗ６尺系 １２００Pa Ｗ９尺系 １０００Paオプション
オプション
標準
※商品の色は、印刷の特性上、実物と多少異なる場合がありますのでご了承ください。
アヤハ不動産株式会社
アルミ樹脂複合窓
エピソードＮＥＯ
家族みんなにやさしい
あたらしい アルミ樹脂複合窓
Ｌｏｗ‐Ｅ複層ガラス
（遮熱タイプ）
Ｌｏｗ‐Ｅ複層ガラス
（断熱タイプ）
ブルー ニュートラル ブロンズ ブルー ［室内］ ［室外］Low-E金属膜
中空層
ガラス
［室内］ ［室外］Low-E金属膜
中空層
ガラス
熱貫流率(U値)
１.４（W/(㎡・K)）
日射熱取得率(η値)
０.４０
紫外線カット率
７６.３
％
Low-E3mm+A16+3mm ガス無 の場合熱貫流率(U値)
１.５（W/(㎡・K)）
日射熱取得率(η値)
０.６０
紫外線カット率
６８.０
％
3mm+A16+Low-E3mm ガス無 ガラス色ニュートラルの場合B1
ブラウンB7
カームブラックH2
プラチナステンS1
ピュアシルバーYW
ホワイトCD
クリアCE
ナチュラルCM
ダークブラウンYW
ホワイト 内観色Ｂ１
ブラウンＢ1
ブラウンＹＷ
ホワイトYW
ホワイトＢ７
カームブ ラックB7
カーム ブラックＨ２
プラチナ ステンET
プラチナ ステン 外観色 ■カラーバリエーション 内外別色 外観色 内観色 内外同系色熱貫流率
２.３３
W/(㎡・K)
断熱性能が飛躍的に向上！ここちよい空間が生まれます。
※【平成２８年省エネルギー基準】 「建具とガラスの組合せによる開口部の 熱貫流率 樹脂と金属の複合材料製建具 +Low-E複層ガラス（中空層１０㎜以上） 国立研究開発法人 建築研究所ホームページ内 「平成２８年省エネルギー基準に準拠した エネルギー消費性能の評価に関する 技術情報（住宅）」による。 室外側 アルミ 室内側樹脂アルミ樹脂複合窓
■両袖片引き窓 ■引違い窓（窓タイプ） ■たてすべり出し窓 カムラッチハンドル仕様 オペレーターハンドル仕様 ■すべり出し窓 カムラッチハンドル仕様 オペレーターハンドル仕様 ■片引き窓 ■高所用すべり出し窓 高窓用オペレーター クレセント仕様 ■引違い窓（テラスタイプ） クレセント仕様 ■片上げ下げ窓 ■ＦＩＸ窓ディテール
左右どちらの障子とも、たての障子フレーム すべてが引手。ちいさなお子さまから 大人まで窓の開け閉めが簡単にできます。家族みんながつかいやすい窓
やさしさとおもいやり（安全安心への配慮）
セーフティストッパー
（たてすべり出し窓カムラッチハンドル仕様）日本特許出願中
コンパクトなオペレーターハンドル
（たてすべり出し窓、すべり出し窓） 身を乗り出すことなく、手元の操作で 窓の開閉が可能です。 たてすべり出し窓のオペレーターハンドルは 半開モード付で、 窓の開き過ぎにも 配慮しています。 障子の開き過ぎを防止するセーフティストッパーを 標準装備。換気時のあおり止めなどとしても有効です。手掛け機能付き 全⾧引手
（引違い窓共通） 障子フレームをスリムにして、断熱性能を向上させつつ、 操作性の良さも両立させました。 従来品比約２５％
スリム化 ※自社従来品 （エピソード16520サイズたてフレーム）での比較。 ※セーフティストッパーには 防犯機能はありません。 外出時や就寝時には、 窓を閉めハンドルを かけてください。はずれ止め機能付きのスライド網戸
（引違い窓共通） 新開発の「はずれ止め機能付戸車」を 採用することで、不意な開閉操作や 強風にあおられても網戸がレールから外れにくく なっています。日本特許出願中
K180828A-1
※商品の色は、印刷の特性上、実物と多少異なる場合がありますのでご了承ください。
アヤハ不動産株式会社
アルミ樹脂複合窓
エピソードＮＥＯ
網戸:固定網戸引違い窓
片上げ下げ窓
たてすべり出し窓
すべり出し窓
勝手口
たて格子 井桁格子 ラチス格子 横格子 オプション ※1:Ｗ150以上に設定。※2:4枚建突合せ部には取付不可。※3:内観左用のみの設定。H＝03には取付不可。 ※4:４枚建突合せ部、H＝03・05（２・４枚建）には取付不可。 サポートハンドル※1／サポート引手※1※2／ボタン錠付きクレセント／開口制限ストッパー※3 指はさみ防止用ストッパー※4／和室用クレセント／脱着ノブクレセント／換気框 上框一体型 ／下枠ブラケット／砂埃対応部品・空かけ防止機能付
クレセント
障子が完全に閉まっていない
とクレセントがかからないため、
施錠状態が一目で確認でき
ます。施錠後にクレセントを
固定できるロック機構が
付いています。
・補助錠
下框にはワンタッチ式の
補助錠を標準装備し、防犯面
に配慮しています。
・手掛け機能付き
全⾧引手
（室内側）〔窓・テラス〕手掛け機能付でどの
高さでも手がかけられ、
障子の開閉がしやすく
なっています。
・掘込引手
（室外側 テラスタイプのみ）手触り、操作性に
優れた樹脂製の
大きな引手を
採用。
たて格子 井桁格子 ラチス格子 横格子・クレセント
窓からの眺望を
妨げない薄型で
コンパクトな
クレセントを
標準装備。
・サブロック
室外側から見えにくい
位置にサブロックを
標準装備しています。
・昇降引手
使いやすく、本体と
一体化した
デザインです。
オプション・お掃除モード
（内倒し機構）召合せ框の両端にある
シフターを引けば
“お掃除モード”に。
ガラス外面の掃除が
簡単にできます。
ボタン錠付きクレセント／換気框 別体型／ プロジェクト窓用シャッター（枠付）、コーナーキャップ カムラッチハンドル仕様 オペレーターハンドル仕様・カムラッチハンドル
・オペレーターハンドル
オプション 換気框 別体型／コーナーキャップ／ プロジェクト窓用シャッター（枠付）／ 上枠穴塞ぎキャップ・ロッキングハンドル
・セーフティストッパー
(標準装備）
カムラッチハンドル仕様 オペレーターハンドル仕様・カムラッチハンドル
・オペレーターハンドル
オプション 換気框 別体型／ コーナーキャップ／ プロジェクト窓用シャッター／ 上枠穴塞ぎキャップ・お掃除もカンタン
アームの固定を解除
することで、ガラス
外面の掃除が簡単に
できます。
（H=770以下の商品
対象）
井桁格子 [勝手口ドア] セレクト商品（エピソード） ラチス格子 横格子 オプション レバーハンドル錠 （アルミ製） [通風ドア] 下枠ステンレスカバー／真壁用額縁／ ドアクローザー（内付式） [通風ドア・勝手口ドア] 玄関ドア・勝手口ドア同一キーセット [勝手口ドア・テラスドア] ドアクローザー（外付式）／アームストッパー [勝手口ドア] ガスケット付断熱腰パネル(中桟付タイプ用） [テラスドア・通風ドア(シリンダーレス仕様)] 脱着サムターン 全面ガラス タイプ 中桟付タイプ [テラスドア] セレクト商品（エピソード） レバーハンドル錠 （アルミ製） 網戸:スライド網戸 網戸:上下スライド網戸 換気框 別体型／コーナーキャップ／ プロジェクト窓用シャッター（枠付） オプション 網戸:上げ下げ網戸 上げ下げロール網戸 横引きロール網戸 網戸:固定網戸 オプション 換気框 別体型／ コーナーキャップ／ プロジェクト窓用シャッター 網戸:上げ下げ網戸 上げ下げロール網戸 横引きロール網戸 [勝手口ドア・テラスドア］ 網戸:横引きロール網戸 フラットタイプXMD 外観 内観 外観 内観 外観 内観 外観 内観 外観 内観 外観 内観 外観 内観K180828A-2
※商品の色は、印刷の特性上、実物と多少異なる場合がありますのでご了承ください。
