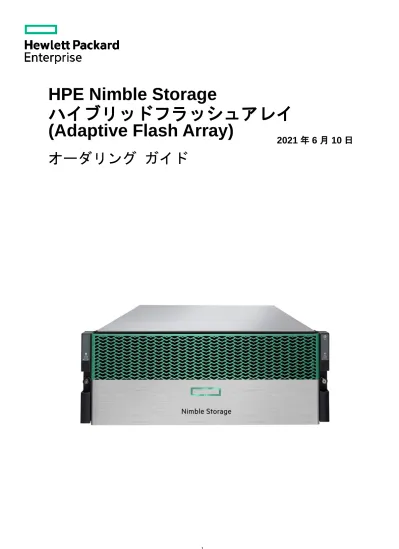

HPE Nimble Storage ハイブリッドフラッシュアレイオーダリングガイド

(1)

1

HPE Nimble Storage

ハイブリッドフラッシュアレイ

(Adaptive Flash Array)

オーダリングガイド

(2)

HPE Nimble Storage ハイブリッドフラッシュアレイ

OVERVIEW

・製品概要 ...

3 ・製品特徴 ...

4 ・仕様一覧 ...

16 構成ツリー

・オーダリング手順 ...

17 ・ベースアレイ (シャーシ) ...

18 ・コントローラ Field Upgrade ...

19 ・ハードドライブ ...

20 - Nimble Storage HF20H 用 ...

20 - Nimble Storage HF20C 用 ...

21 - Nimble Storage HF20 用 ...

22 - Nimble Storage HF40C 用 ...

23 - Nimble Storage HF40 用 ...

24 - Nimble Storage HF60C 用 ...

25 - Nimble Storage HF60 用 ...

26 ・ネットワークアダプター ...

27 ・追加用ネットワークアダプター ...

28 ・ネットワークスイッチ

………...

28 ・ソフトウェア ...

29 ・拡張ストレージ ...

30 ・電源オプション ...

32 ・サポートサービス ...

33

(3)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

3

製品概要

・HPE Nimble Storage ハイブリッドフラッシュアレイ (Adaptive Flash Array, HF シリーズ)は、フラッシュベースの

高性能と、SSD/HDD 混在のハイブリッド構成による優れたコストパフォーマンスを実現するとともに、HPE InfoSight

予測分析機能を組み合わせて、高信頼なデータアクセスと 99.9999%高可用性を保証します。

・HF シリーズは、プライマリとセカンダリの両方のフラッシュワークロードに対応できるよう設計されています。コスト

効率とフラッシュ性能の両方が要求される、複合的なプライマリワークロード用のハイブリッドフラッシュアレイ、そして、

バックアップデータを有効活用するためのバックアップと DR のためのセカンダリフラッシュアレイ、その両方を一つの

アレイで提供します。

・新ハイブリッドフラッシュアレイは、ハイブリッドフラッシュとセカンダリフラッシュの、2 つのコスト効率に優れた

フラッシュアレイの機能を提供します。新しいアレイは、従来モデルと比較して最大 65%速く、2 倍以上 (いずれも当社比)

のスケーラビリティを備えています。

・アレイは、インライン可変ブロック重複排除と圧縮を使用してデータを最大限に削減します。ハイブリッドフラッシュアレ

イは、Timless Storage プログラムとともに、将来にわたり高いビジネス価値を提供し続けることをお約束します。

最大 IOPS 値 22,500 物理容量～46TB 有効容量～128TB 最大 IOPS 値 100,000 物理容量～184TB 有効容量～682TB 最大 IOPS 値 22,500 物理容量～46TB 有効容量～128TB 最大 IOPS 値 240,000 物理容量～553TB 有効容量～2PB 最大 IOPS 値 390,000 物理容量～1.1PB 有効容量～4PB 最大 IOPS 値 22,500 物理容量～211TB 有効容量～821TB 最大 IOPS 値 22,500 物理容量～210TB 有効容量～845TB 最大 IOPS 値 27,000 物理容量～1PB 有効容量～1.6PB 最大 IOPS 値 100,000 物理容量～504TB 有効容量～2PB 最大 IOPS 値 220,000 物理容量～1.2PB 有効容量～5PB 最大 IOPS 値 105,000 物理容量～1.2PB 有効容量～2PB 最大 IOPS 値 230,000 物理容量～1.2PB 有効容量～2PB ※ IOPS 値は C 付き以外は重複排除有り 4k, 50/50 R/W 時の参考値 ※ C 付きは重複排除無しモデル

(4)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

製品特徴

❏CASL (Cache Accelerated Sequential Layout)

HPE Nimble Storage が備える特許技術の CASL は、以下で示すように、Write と Read それぞれの処理で高い優位性を発揮します。

特に、Random Write を圧縮しつつ Sequential Write に変換し、一定量をまとめて書き出す技術は、容易に性能を発揮できる SSD

だけでなく、HDD でも常識を遥かに超える性能を実現します。また、書き込みと同時に必要と判断されるデータは SSD(Read Cache)

に送信されることから、Read においても高い Cache Hit 率を誇ります。

①Write 時の動き

・初めに、アクティブコントローラの

NVIDMM に書き込みます

・次に、スタンバイコントローラの

NVDIMM にミラーします

・次に、DRAM にコピーされます

・重複排除が行われます(有効時。

また、HF20C / HF40C / HF60C は

重複排除非対応です。)

・圧縮が行われます(有効時)

・シーケンシャルに変換されます

・一定容量にまとめて、順次、

ディスクに書き込まれます

(同時にキャッシュに載せるべきと

判断されるデータは SSD に送信

されます(HF))

②Read 時の動き

・初めに、NVDIMM から読み込み

ます

・見つからない場合は、DRAM

から読み込みます

・(AF シリーズ)

見つからない場合は、インデック

スを利用して SSD から読み取り

ます

・(HF シリーズ)

見つからない場合は、SSD から

読み取ります

見つからない場合は、SSD のイン

デックスを利用して HDD から読み

取ります

(5)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

5

❏重複排除(AF シリーズ、HF シリーズ ※HF20C、HF40C、HF60C は未サポート)

Nimble の重複排除は、ボリューム毎に 4k~32k までのブロックサイズを任意に設定できます。

これにより、検出サイズをアプリケーションのブロックサイズに適合させることができ、メタデータを削減することが可能です。

その結果、高い効率とスピードを実現しています。尚、重複排除は無効に設定することも可能です。

❏圧縮

Nimble は高速な LZ4 圧縮を使用しており、いずれのモデルでも非常に高速なデコーダを提供します。尚、圧縮は

無効に設定することも可能です。

❏Random Write を Sequential Write に変換

CASL によって、圧縮と同時に Random Write を Sequential に変換することで、AF シリーズは勿論、HDD を用いる

HF シリーズであっても非常に高い write 性能を発揮することが可能です。

❏SSD は Read Cache として使用

HF シリーズで搭載される SSD は Read Cache としてのみ使用されます。また、書き込みと同時にキャッシュライクな

データを独自に判断し、必要とされるデータについては書き込みにあわせて SSD 領域に送信されます。これによって

高い Read Cache hit 率を実現し、データの読み込み時も高い性能を発揮することが可能です。

❏可用性について

Nimble はすべてのモデルで triple parity を導入しています。他のストレージで見られるような RAID level や D+P 比率の設定

は必要なく、複雑な調整なしで高い可用性を実現できます。InfoSight による予測分析も用いることで実現される高い可用性は

99.9999%以上で、可用性実績は今この時も向上しています。

❏スペア領域について

Nimble は AF シリーズのみがスペア領域を持ち、それ以外のモデルは上記の triple parity のみとなります。

ホットスペアを持たない AF シリーズ以外のラインナップでも非常に高い可用性実績を誇ります。

尚、AF シリーズのホットスペア領域は、garbage collection などにも用いられ、リソースの効率的な活用にも一役買って

います。

(6)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

❏Redirect on Write 形式のスナップショット

Nimble のスナップショットは更新書き込みを新規領域に行う

リダイレクト・オン・ライト形式です。

これにより、スナップショット取得後の更新書き込み時でも

一度の Write 処理で完了させることができ、優れたパフォーマンスを

実現します。また、ESXi や Windows などとの静止点連携も可能で、

整合性を持ったスナップショットを取得することが可能です。

❏非同期定期でのリモートコピー

Nimble は非同期定期モードでのリモートコピーに対応しています。

リモートコピーは IP ベースで行われます。

これにより、プライマリサイトで障害が起きた場合でも、

迅速にセカンダリサイトでサービスを引き継ぐことが可能です。

❏QoS

Nimble は QoS 機能も備えています。

IOPS やスループットをボリューム・フォルダ毎に設定することで、

サービスレベルにより柔軟に対応することが可能です。

その他にもあらゆる鉄板機能を搭載！

(7)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

7

HPE InfoSight

InfoSight は Nimble から日々収集されるデータを蓄積、分析することで、お客様のリアルタイムの運用、将来の投資、障害時の

保守に至るまでの、予測的な情報提言サービスを行う機能です。過去の統計データからシステムの性能をより引き出すために

必要なアクションを提示したり、他の同じ OS version、環境で動作するシステムで起きたトラブルの情報から、類似の環境を

持つお客様での障害を未然に防ぐべく注意情報を出したりといったことが可能です。

・お客様が問題があることを知る前に 86% (実績値) の問題を自動的に予測し解決します。

・クラウドベースの予測分析とレベル 3 (上位技術サポートチーム) サポートにより、サポートエクスペリエンスを変革します。

・インフラストラクチャスタック全体を見渡し、ストレージ以外の問題解決も支援します。

・容量、パフォーマンス、および帯域幅等のニーズを予測し、リソース計画を簡素化します。

・既存システムから情報を収集し学習することで、インフラをよりスマートで信頼性の高いものにします。

InfoSight は各種情報にアクセスするための web page を備えており、ログインすることで製品のマニュアルやリリースノート

といった運用ガイドを参照することが可能です。

お客様ご自身で筐体情報を確認できる web page も用意

(

https://infosight.hpe.com/

)

・クラウドで提供するための専用サーバーが不要

・正確な予測を生成

・パフォーマンスのホットスポットをインフラ全体に渡って予測

・全世界の導入済みのストレージのナレッジを活用

(8)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

アレイを HPE InfoSight へ接続するための条件

1. 管理用ネットワークから外(インターネット)への以下の通信が可能であること

① 内から外への https(443 ポート)通信

② 内から外への ping(ICMP)通信

※Ping 不可の場合は InfoSight からアップデート用の Nimble OS をダウンロードすることができません。

サポートから Nimble OS を入手いただく必要があります。

2. DNS で外部サイトの名前解決ができること

❖アレイから直接 InfoSight への通信可能であり、別途専用サーバーをご用意いただく必要はありません。

❖プロキシ経由での通信も可能です。

HTML ベースの優れた Web GUI

Nimble は HTML 形式のシンプルな Web GUI を提供しています。

使い方は非常にシンプルで、最上段の各種メニューをクリックするだけで、即座に目的のアクションページを開くことが

できます。また、GUI 上では過去 1 年分まで遡ってパフォーマンスを確認することが可能で、IOPS や Throughput、Cache Hit

率など、より良い環境にアプローチするために必要なデータをつぶさに調べることが可能です。必要に応じて InfoSight への

リンクをクリックすることで、GUI からも即座に追加の情報へアクセスできます。

HPE InfoSight の接続について

HPE Nimble Storage は、HPE InfoSight による予測分析保守を前提に設計され、サポートの提供が行われるため、HPE Nimble

Storage AF/HF シリーズの販売において、

HPE InfoSight の接続は必須となります。

HPE InfoSight に接続いただけない場合は、

標準のサポートレベルが提供できません。99.9999%可用性保証についても対象外となります。

顧客要件により HPE InfoSight に接続いただけない場合は、個別対応となりますので、弊社担当者にご相談ください。

99.9999%可用性保証について

HPE Nimble Storage は、全てのアレイ、全ての保守レベルにおいて、99.9999%アップタイムの可用性を保証します。これは

アレイの標準サービスレベルとして定義されており、通常の製品保証、保守サービスの中で提供されます。99.9999%可用性

とは、年間の計画外ダウンタイムが 31.536 秒以下であることを示し、もし年間の計画外の累積ダウンタイムが 31.536 秒を上

回る場合は、規定のサポートクレジットを提供します。99.9999%可用性保証は、HPE InfoSight の接続が前提条件となってお

り、HPE InfoSight に接続いただけない場合は、保証の対象外となります。

※99.9999%可用性保証は、HPE Nimble Storage ファウンデーションサービス仕様書において記載された条件を満たしている

必要があります。サービス仕様書については以下のサイトを参照ください。

(9)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

9

ハードウェアについて

前面図と背面図

HPE Nimble Storage は、1 筐体 4U に 2 コントローラーが搭載されたアクティブ-スタンバイ形式のストレージです。

各コンポーネントは冗長化されており、コントローラー障害は勿論、Management 用ケーブルが全て断線した場合なども

含めてメインコントローラーが使用不可とみなされた場合は即座にフェールオーバーし、業務継続を実現します。

・前面図

❑AF20Q は全 24 slot (A, B があるため実質 48 ドライブ)のうち、全体の 1/4 にあたる 6 slot = 12 本のみでも動作するモデルです。 (その他の AF シリーズは 12 slot = 24 単位で構成します) HFx0 (SSD, HDD 混在) HF20H (SSD, HDD 混在のハーフモデル) クォータモデル/ ハーフモデルは少本数から構成可能 Read Cache 用 SSD

AFx0 (All SSD) AF20Q (All SSD)

❑HF20H は HDD 用の slot 全体のうち、半分のみでも動作するモデルです。 (cache 用の SSD の搭載は必須です。また、その他の HF シリーズは 21 本単位で構成します)

・ベゼル、背面図、各種コンポーネント

・SSD 搭載箇所：デュアルフラッシュキャリア(DFC)

1. 電源 2. マネジメントネットワーク 3. データネットワーク 4. シリアルポート 5. 拡張エンクロージャ接続用 SAS ポート 6. サポート用の非使用ポート (RJ45 , 2 USB)

(10)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

ドライブの構成ルール

ベース筐体

HPE Nimble Storage は、Triple Parity 構成と決められていることから、他の一般的なストレージに見られるような『RAID

レベル』や『Data：Parity 比率』を考慮する必要がありません。構成可能なドライブの本数は各モデル毎にあらかじめ決まっ

ているため、1 本あたりのドライブ容量を選ぶだけで簡単に構成を組むことが可能です。

<AF シリーズ (AF20Q を除く)>

・AF シリーズでは、ドライブは 24 本単位で搭載します。

・24 本のドライブは、まず Bank A にのみ搭載し、

容量が不足する場合は、追加の 24 本を Bank B に搭載します。

・筐体内のドライブは、24 本毎にすべてが同一容量である必要があります。

<例外：AF20Q>

・AF20Q の Q は Quarter を意味し、AF20 と比べて全体の 1/4 のみのドライブから動作するモデルです。

・ドライブは 12 本単位で搭載します。

・一度 Quarter で構成した後から、オンラインで残りを追加することも可能です。

後から残り 3/4 も加えてフル搭載とした場合は、AF20FP (Fully Populated) と呼ばれます。

・筐体内の SSD ドライブは、Quarter 毎に同一容量である必要があります。

(11)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

11

<HF シリーズ (HF20H を除く)>

・HF シリーズでは、ドライブは (21 + α) 本単位で搭載します。

・21 本の HDD ドライブを HDD 用 Slot 群に搭載します。

あわせて、3 本 (Bank A) or 6 本 (Bank A & B) の SSD ドライブを SSD 用 Slot 群に搭載します。

注：重複排除を使用して高い性能を出すためには、SSD 6 本フル搭載が必須となります。

注：性能などの観点から、FDR (Flash to Disk Ratio) は 12%以上である必要があります。

注：非重複排除モデルの HF20C、HF40C は性能などの観点から、SSD は 3 本から、FDR は 4%以上から構成可能。

一度 SSD ドライブを 3 本で構成した場合、後からオンラインで 3 本追加することが可能です。

非重複排除モデルの HF20C、HF40C、HF60C の FDR の推奨は 8%以上です。

・筐体内の HDD ドライブは、すべて同一容量である必要があります。

<例外：HF20H>

・HF20H の H は Half を意味し、HF20 と比べて全体の上半分のみから動作するモデルです。

・ドライブは (11 + α) 本単位で搭載します。

・Half 構成とする場合は、まず 11 本の HDD ドライブを HDD 用 Slot 群に搭載します。

あわせて、2 本 (Bank A) or 4 本 (Bank A & B) の SSD ドライブを SSD 用 Slot 群に搭載します。

注：SSD ドライブを 2 本だけ搭載する場合は、いずれも Bank A = 各 Slot 上部に搭載します。

注：重複排除を使用して高い性能を出すためには、SSD 4 本フル搭載が推奨となります。

注：性能などの観点から、FDR (Flash to Disk Ratio) は 12%以上を目安に構成してください。

・一度 Half で構成した後から、オンラインで残り半分を追加することも可能です。

後から残り半分も加えてフル搭載とした場合は、HF20FP (Fully Populated) と呼ばれます。

・筐体内の HDD ドライブは、すべて同一容量である必要があります。

(12)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

ドライブの構成ルール

拡張シェルフ

各 Nimble Array には、決まった個数と種類の拡張シェルフを接続することが可能です。(後述)

まずこちらでは、各拡張シェルフのドライブ搭載ルールについて確認します。

<AFS3 Expansion Shelf>

・24 本 or 48 本のドライブが搭載可能な、All SSD 拡張シェルフです。

・AF シリーズと同様に、24 本のドライブは、まず Bank A にのみ搭載し、

容量が不足する場合は、追加の 24 本を Bank B に搭載します。

・筐体内のドライブは、24 本毎にすべてが同一容量である必要があります。

・拡張シェルフの 1 本あたりのドライブ容量が、ベース筐体の 1 本あたりのドライブ容量と

異なる場合でも両者を接続可能です。

<ES3 Expansion Shelf>

・(21 + α) 本のドライブが搭載可能な、HDD & SSD の Hybrid Flash 拡張シェルフです。

・HF シリーズ本体と同様に、21 本の HDD ドライブを HDD 用 Slot 群に搭載します。

SSD 用 Slot 群には、HDD 容量に応じてセットで用意された 3 本 (Bank A) or 6 本 (Bank A & B)の SSD を搭載します。

注：ベース筐体と異なり、HDD 本体の容量にあわせて、購入時に 3 本 or 6 本の SSD がついてきます。

注：重複排除を使用して高い性能を出すためには、SSD 6 本フル搭載が必須となります。

注：性能などの観点から、FDR (Flash to Disk Ratio) は 12%以上を目安に構成してください。

注：非重複排除モデルの HF20C、HF40C は性能などの観点から、SSD は 3 本から、FDR は 4%以上から構成可能。

一度 SSD ドライブを 3 本で構成した場合、後からオンラインで 3 本追加することが可能です。

(13)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

13

インターフェイスペア

Nimble では、各コントローラーのイーサネットポートについて、インターフェイスペアという概念を導入しています。

これは、アクティブコントローラーとスタンバイコントローラー間で同じ IP アドレスを共有することを意味し、アクティブ

コントローラーが故障するとスタンバイコントローラーがアクティブとなり、スタンバイコントローラー側でそれぞれの

ポートがアクティブになります。これにより、フェイルオーバー中に IP アドレスの競合が発生することはなく、コントロー

ラー間の各 NIC のインターフェイスペアに割り当てられた IP アドレスは同じままとなります。

(14)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

拡張シェルフの接続方法

Nimble では、それぞれのモデル毎に、下記のルールで拡張シェルフを追加することが可能です。

<AF シリーズ>

・AF20Q, AF20, AF40 ⇒ オール SSD の拡張シェルフを 1 つまで

・AF60, AF80 ⇒ オール SSD の拡張シェルフを 2 つまで

<HF シリーズ>

・全モデル共通 ⇒ SSD と HDD を混在させたハイブリッド型の拡張シェルフを 6 つまで

このとき、Nimble はベース筐体の 1 本あたりのディスク容量と、追加拡張シェルフの 1 本あたりのディスク容量が異なる

場合でも問題なく接続可能です。これは、Nimble が決まったディスク本数に基づいて RAID (triple parity) を組むことに

よるためで、結果として柔軟な容量拡張を可能にします。

尚、ベース筐体に新たに拡張シェルフを接続した際は、既存のベース筐体の総容量に対する使用済み比率と同等比率になる

まで拡張シェルフに対してのみ書き込みが行われます。ベース筐体と拡張シェルフそれぞれで、使用済み容量/総容量の割合

が一致した後は、ベース筐体と拡張シェルフに均等に書き込みが行われます。

(15)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

15

アプリケーション連携

・RMC-S = Microsoft SQL

RMC-V = VMware

RMC-O = Oracle

RMC-SH = SAP HANA

アプリケーション連携スナップ

ショットの取得が可能です。

(静止点連携)

・その他

静止点を意識しない通常のスナッ

プショットの取得が可能です。

・RMC REST APIs

勿論、アプリ静止スクリプトを用い

ることで、アプリケーションの静止

点を確保した保護を自動化すること

も可能です。

Recovery Manager Central (RMC)について

RMC 6.0 で、Nimble Storage が対応

対象ハードウェア

Nimble Storage の対応モデル

－AF-Series (AF1000, AF3000,

AF5000, AF7000, AF9000, AF80,

AF60, AF40, AF20, AF20Q)

－CS-Series (C1H, C1K, C3K, C5K,

C7K, CS200, CS400)

－SF-Series (SF100, SF300)

－HF-Series(HF60, HF60C, HF40,

HF40C, HF20, HF20H, and HF20C)

対応している Nimble OS

－v5.1.x 以降, v5.0.5 以降

対象バックアップ / リストアオプション

－ボリュームのスナップショット

－スナップショットを元にした

ゼロ・コピー・クローン

－StoreOnce での Express Protect Backup

－オフサイトの StoreOnce への Catalyst

Copy

－StoreOnce CloudBank Storage を用いた

データ保護(AWS / Azure / Scality)

－元ボリューム、または代替ボリュームへの

リストア

－フルリストア、もしくは Express Restore

－Element Recovery Technology(ERT)による

きめ細かなリカバリ

◆RMC の詳細は StoreOnce Gen4 システム構成図を参照ください。

◆Nimble Storage で利用する場合の RMC の保守については別途お問い合わせください。

◆Nimble Storage のスタートアップに RMC は含まれません。RMC のスタートアップについては別途お問い合わせください。 ◆Nimble Storage で RMC を利用する場合、RMC は HPE InfoSight からダウンロードしてください。

(16)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

システム仕様(HPE Nimble Storage HF20H / HF20 / HF20C / HF40 / HF40C / HF60 / HF60C)

製品 HF20H HF20 HF20C HF40 HF40C HF60 HF60C スケールアウト

HF60×4 (最大) 製品番号 Q8H71A Q8H72A Q8H70A Q8H39A R0P42A Q8H40A R0P43A －最大 IOPS 値 (4k, 50/50 R/W) *1 _22,500 _22,500 _27,000 _100,000 _105,000 _220,000 _230,000 _880,000 物理容量 11 - 211 TB 21 - 210 TB 21 - 1050 TB 21 - 504 TB 21 - 1470 TB 21 - 1260 TB 21 - 1470 TB 5040 TB 実効容量 7 - 164 TB 16 - 169 TB 16 - 846 TB 16 - 406 TB 16 - 1185 TB 16 - 1016 TB 16 - 1185 TB 4065 TB 有効容量(重複排除、圧縮時) *2 _{34 - 821 TB} _{81 - 845 TB} 32 - 1692 TB (重複排除なし) 81 - 2030 TB 32 - 2370 TB (重複排除なし) 81 - 5080 TB 32 - 2370 TB (重複排除なし) 326 - 20324 TB 最大拡張筐体数 6 6 6 6 6 6 6 24 フラッシュ容量(最大) 28 TB 28 TB 38 TB 48 TB 60 TB 156 TB 156 TB 624 TB RAID レベルトリプル + パリティオンボード iSCSI / Mgmt. 1 Gb / 10Gb ポート(1 アレイあたり) 4 4 4 4 4 4 4 16 オプション iSCSI 1Gb ポート (1 アレイあたり) 4, 8, 12, 16 4, 8, 12, 16 4, 8, 12, 16 4, 8, 12, 16, 20, 24 4, 8, 12, 16, 20, 24 4, 8, 12, 16, 20, 24 4, 8, 12, 16, 20, 24 96 オプション iSCSI 10Gb ポート (1 アレイあたり) 4, 8, 12, 16 4, 8, 12, 16 4, 8, 12, 16 4, 8, 12, 16, 20, 24 4, 8, 12, 16, 20, 24 4, 8, 12, 16, 20, 24 4, 8, 12, 16, 20, 24 96 オプション iSCSI 25Gb ポート (1 アレイあたり) 4, 8 4, 8 4, 8 4, 8, 12 4, 8, 12 4, 8, 12 4, 8, 12 48 オプション FC 8Gb / 16Gb ポート (1 アレイあたり) 4, 8, 12, 16 4, 8, 12, 16 4, 8, 12, 16 4, 8, 12, 16, 20, 24 4, 8, 12, 16, 20, 24 4, 8, 12, 16, 20, 24 4, 8, 12, 16, 20, 24 96 オプション FC 32Gb ポート (1 アレイあたり) 4, 8 4, 8 4, 8 4, 8, 12 4, 8, 12 4, 8, 12 4, 8, 12 48 リダンダントコントローラー標準搭載リダンダントパワーサプライあり電源 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz) 最大消費電力 650 W / 0.722 kVA 750 W / 0.833 kVA 750 W / 0.833 kVA 850 W / 0.944 kVA 850 W / 0.944 kVA 900 W / 1.000 kVA 900 W / 1.000 kVA 3600 W / 4.000 kVA 英熱量(BTU) 2132 2460 2460 2788 2788 2952 2952 11808 省エネ法に基づくエネルギー消費効率*3 －－－－－－－－動作環境温度：10～35 °C、湿度：8～90 % 結露しないことサイズ(W×D×H) 439×890×176 mm (4U) －重量 65 kg －＊1：4KB ブロックサイズ、ランダム Mix 50/50 R/W に基づいたパフォーマンス、重複排除 2 倍、での最大 IOPS 値＊2：有効容量は重複排除と圧縮機能で 5:1 を想定していますが、お客様の使用環境やデータの種類によって変化しますので、保証する値ではありません。＊3：エネルギー消費効率とは、省エネルギー法で定める測定方法によって測定された消費電力を省エネルギー法で定める複合論理性能で除したものです。「－」で示された製品は、CPU の論理複合性能が一秒につき 20 万メガ演算以上のため、省エネ法の対象範囲に含まれません。システム仕様(ES3 拡張シェルフ) 製品 ES3 拡張シェルフ製品番号－物理容量 21 - 294 TB 実効容量 16 - 267 TB 有効容量(重複排除、圧縮時) *1 _{32 - 534 TB} フラッシュ容量(最大) 0.7 - 108 TB リダンダントパワーサプライあり電源 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz) 最大消費電力 500 W / 0.56 kVA 英熱量(BTU) 1638 動作環境温度：10～35 °C、湿度：8～90 % 結露しないことサイズ(W×D×H) 439×890×176 mm (4U) 重量 52 kg ＊1：有効容量は重複排除と圧縮機能で 2:1 を想定していますが、お客様の使用環境やデータの種類によって変化しますので、保証する値ではありません。

■サポート情報(

重要

)

◆Nimble Storage のサポート情報は、「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)サイト (初回のみ登録が必要)を参照ください。

Nimble Storage がサポートするサーバーならびにサーバーOS、ホストバスアダプター、スイッチ、マルチパスソフトウェア、クラスターサポート、iSCSI イニシエーターなど最新情報を確認いただけます。

◆サポート情報は、HPE Infosight(http://infosight.hpe.com)(初回のみ登録が必要)より、Resources >> Validated Configuration Matrix もご覧ください。 ◆HPE が Hyper-V 上でサポートするゲスト OS は、Microsoft サイトで確認ください。 (http://support.microsoft.com/kb/954958/en-us)

◆HPE が VMware ESX Server 上でサポートするゲスト OS は、VMware 社が公開するドキュメント"Guest Operating System Installation Guide"に準拠します。 (http://www.vmware.com/pdf/GuestOS_guide.pdf)

(17)

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

17

HPE Nimble Storage

ハイブリッドフラッシュアレイ

オーダリングガイド

HPE Nimble Storage ハイブリッドフラッシュアレイオーダリング手順

ベースアレイの選択

◆ベースアレイを選択 ※HF20H は、HF20 の半分のスロットで構成できるようにしたエントリーモデルです。拡張性に制限がありますのでご注意ください。

ベースアレイの HDD 容量の選択

◆ベースアレイに搭載する HDD 容量を選択

バンク A の SSD Cache の選択

◆バンク A 用に SSD Cache を選択

バンク B の SSD Cache の選択

◆バンク B 用に SSD Cache を選択

ネットワークアダプターの選択

◆Embedded 10GBASE-T 2 ポートアダプタ ◆1GbE アダプタ Kit ◆10GbE アダプタ Kit ◆10GBASE-T アダプタ Kit ◆25GbE アダプタ Kit ◆16Gb FC アダプタ Kit ◆32Gb FC アダプタ Kit

ソフトウェアの選択

◆NS NOS Default Software _{◆Nimble Storage NOS LTSR Software}

拡張ストレージの選択

◆ES3 拡張シェルフの選択 _{◆ES3 拡張シェルフ Bank B 用 SSD キャッシュの選択}

電源コードの選択

◆使用環境に適合する電源コードを選択

保守サービス/設置サービスの選択

◆設置サービスを選択 _{◆保守サポートサービスを選択}

◆本書では Nimble Storage HF20C / HF20H / HF20 / HF40 / HF40C / HF60 / HF60C のみを案内し、その他の Nimble Storage に関する製品情報、オーダー情報は含まれません。製品情報については、右記 Web サイトを参照ください。 https://www.hpe.com/jp/ja/storage/nimble.html

(18)

HPE Nimble Storage ハイブリッドフラッシュアレイ

ベースアレイ (シャーシ)

※HPE Nimble Storage は、注文仕様生産 (CTO) モデルです。ProLiant サーバーなどのシステム構成図 (BTO モデル)

と比べ、同時オーダーなどオーダー上の注意点があります。

構成のオーダーについては、弊社担当営業へお問合せください。

※本オーダリングガイド掲載のオプション製品は、

追加用または Field Upgrade 用の製品以外は

工場組み込み専用の

ため、後から追加で購入できません。

オプション製品の追加については、弊社担当営業へお問い合わせください。

HPE Nimble Storage Hybrid ベースアレイ (シャーシ)

◆ラックマウント型です。別途ラックをご用意ください。(システム構成図ラックオプション編を参照してください。) ◆Nimble Storage および拡張シェルフには、HPE 製ラックに対応したラック取り付け金具が標準添付されています。

◆Nimble Storage 製品を搭載する HPE 製ラックの奥行は 1075mm 以上が必要です。なお、奥行 1075mm のラックでも、PDU 等の位置によっては干渉する場合があるため、必要に応じて 1200mm のラックもご検討ください。また、筐体をラックに搭載可能とするための器具(スペーサー)の用意もございます。他社製ラックを含めて、搭載可否の検討が必要な場合は HPE 担当営業までお問い合わせください。

Nimble Storage Hybrid ベースアレイ下表より選択

HPE Nimble Storage Hybrid ベースアレイ一覧

製品名型番税抜価格備考

HPE Nimble Storage HF20H Hybrid ベースアレイ

(ハーフモデル) Q8H71A 4,600,000 円 8 + 3 トリプルパリティ RAID、 11 本の HDD を搭載 (HDD サイズ：1TB) DFC：最小構成は Bank A に 2 本の SSD を搭載、 Bank B はキャッシュアップグレードに使用可能 ※読み込み/書き込みのスループットパフォーマンスに 200MB/s までの上限があります。

HPE Nimble Storage HF20 Hybrid ベースアレイ Q8H72A 4,900,000 円

18 + 3 トリプルパリティ RAID

(HDD サイズ：1TB、2TB、4TB、6TB、10TB) DFC：Bank A と Bank B に各 3 本の SSD を搭載 HPE Nimble Storage HF40 Hybrid ベースアレイ Q8H39A 7,900,000 円

HPE Nimble Storage HF60 Hybrid ベースアレイ Q8H40A 19,300,000 円

HPE Nimble Storage HF20C Hybrid ベースアレイ

(重複排除無しモデル) Q8H70A 4,900,000 円 18 + 3 トリプルパリティ RAID

(HDD サイズ：1TB、2TB、4TB、6TB、10TB) DFC：最小構成は Bank A に 3 本の SSD を搭載、 Bank B はキャッシュアップグレードに使用可能 HPE Nimble Storage HF40C Hybrid ベースアレイ

(重複排除無しモデル) R0P42A 7,900,000 円

HPE Nimble Storage HF60C Hybrid ベースアレイ

(重複排除無しモデル) R0P43A 19,300,000 円 18 + 3 トリプルパリティ RAID (HDD サイズ：1TB、2TB、4TB、6TB、10TB) DFC：Bank A と Bank B に各 3 本の SSD を搭載＊4U シャーシ＊24x3.5 インチスロットハードドライブは標準搭載されていません。(別途必要) ＊SSD と HDD 混在の ES3 拡張シェルフを最大 6 台追加可能＊HF20H は、ES3 拡張シェルフと同時オーダーできません。＊電源装備のコントローラー x2 基搭載(アクティブ-スタンバイ) ＊10GBase-T x2 ポート標準搭載(コントローラーあたり) ＊拡張カードスロット x3 スロット装備(コントローラーあたり) HF20H / HF20C / HF20 は 2 スロットまで、HF40 / HF40C / HF60 / HF60C は 3 スロット使用可能＊電源コードは付属しません。(別途必要)

(19)

HPE Nimble Storage ハイブリッドフラッシュアレイ

19 HPE Nimble Storage コントローラ Field Upgrade 一覧

HPE Nimble Storage HF20X to HF40 コントローラ Field Upgrade Q8H51A 7,500,000 円 HF20H / HF20C / HF20 を HF40 にアップグレード

HPE Nimble Storage HF20/40 to HF60 コントローラ Field Upgrade Q8H52A 15,000,000 円 HF20 / HF40 を HF60 にアップグレードコントローラ Field Upgrade

下表より選択

◆コントローラ Field Upgrade は、導入済みの Nimble Storage のコントローラを交換してアップグレードするオプション ◆コントローラのアップグレードをおこなう場合、コントローラ Field Upgrade 以外にもオプションが必要となる場合があります。

詳細は HPE 担当営業までお問い合わせください。

(20)

HPE Nimble Storage ハイブリッドフラッシュアレイ

ハードドライブ

◆HPE Nimble Storage (シャーシ) には、標準でハードドライブは含まれません。 ◆HDD バンドルと SSD キャッシュは、それぞれ最低 1 つの選択が必須です。 ◆サポートする HDD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する HDD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：211TB ・HF20C：1050TB ・HF20：210TB ・HF40：504TB ・HF40C：1470TB ・HF60：1260TB ・HF60C：1470TB ◆キャッシュ容量は、データ容量の 12%以上 (HF20C / HF40C / HF60C では 4%以上、推奨は 8%以上)を目安に構成してください。 ◆サポートする SSD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する SSD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：28TB ・HF20C：38TB ・HF20：28TB ・HF40：48TB ・HF40C：60TB ・HF60：156TB ・HF60C：156TB

HPE Nimble Storage HF20H 用ハードドライブ

＊1 つ選択必須 (最大 1 つ)

SSD キャッシュ

＊1 つ選択必須 (HF20H / HF20C / HF40C は最大 2 つ、HF20 / HF40 / HF60 / HF60C は最大 1 つ)

＊HF20 / HF40 / HF60 / HF60C 用は 1 つの型番に Bank A 用と Bank B 用の SSD キャッシュが含まれます。 HDD バンドル

HPE Nimble Storage HF20H 用ハードディスクドライブ一覧

製品名型番税抜価格備考実効容量(TiB)

導入時用追加用

HPE Nimble Storage HF20H Hybrid 11TB HDD Q8B67B Q8D07B 750,000 円 1TB HDD×11 6.23TiB ＊導入時用の型番を 1 つ選択必須 (最大 1 つ)

＊追加用の型番は、導入済みの Nimble Storage にドライブを追加する場合に選択

＊追加用の型番を選択する場合、SSD キャッシュは 1920GB (Q8B79B×2) であることを確認ください。足りない場合は SSD キャッシュの追加が必要です。

HPE Nimble Storage HF20H 用 SSD キャッシュ一覧

HPE Nimble Storage HF20H Hybrid 480GB Cache バンドル Q8B77B 250,000 円 240GB SSD×2 0.44TiB HPE Nimble Storage HF20H R2 960GB Cache バンドル Q8B79B 1,100,000 円 480GB SSD×2 0.87TiB ＊導入時用の型番を 1 つ選択必須 (最大 2 つ) Q8B77B×2 (2x240GB)×2 Q8B79B (2x480GB) Q8B79B + Q8B77B (2x480GB) + (2x240GB) Q8B79B×2 (2x480GB)×2 11TB HDD バンドル (Q8B67B) △ (11TB HDD 追加拡張不可) ○ △ (11TB HDD 追加拡張不可) ○ 11TB HDD 追加拡張時構成不可構成不可構成不可 ○ ※上記から、当初 Q8B79B (2x480GB)×1 で導入頂き、その後拡張が必要になった際、更に Q8B79B (2x480GB) も併せて追加頂くような構成を推奨致します。 SSD HDD

(21)

HPE Nimble Storage ハイブリッドフラッシュアレイ

21

HPE Nimble Storage HF20C 用ハードドライブ

◆HPE Nimble Storage (シャーシ) には、標準でハードドライブは含まれません。 ◆HDD バンドルと SSD キャッシュは、それぞれ最低 1 つの選択が必須です。 ◆サポートする HDD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する HDD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：211TB ・HF20C：1050TB ・HF20：210TB ・HF40：504TB ・HF40C：1470TB ・HF60：1260TB ・HF60C：1470TB ◆キャッシュ容量は、データ容量の 12%以上 (HF20C / HF40C / HF60C では 4%以上、推奨は 8%以上)を目安に構成してください。 ◆サポートする SSD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する SSD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：28TB ・HF20C：38TB ・HF20：28TB ・HF40：48TB ・HF40C：60TB ・HF60：156TB ・HF60C：156TB HPE Nimble Storage HF20C 用ハードディスクドライブ一覧

製品名 SSD キャッシュ

の必要容量型番税抜価格備考実効容量(TiB)

HPE Nimble Storage HF20/20C Hybrid 21TB HDD バンドル最低 720GB Q8B68B 1,900,000 円 1TB HDD×21 14.83TiB HPE Nimble Storage HF20/20C Hybrid 42TB HDD バンドル最低 1440GB Q8B69B 4,400,000 円 2TB HDD×21 30.26TiB HPE Nimble Storage HF20/20C Hybrid 84TB HDD バンドル最低 2880GB Q8H75A 7,200,000 円 4TB HDD×21 61.12TiB HPE Nimble Storage HF20/20C 126TB HDD バンドル最低 5760GB Q8H76A 10,300,000 円 6TB HDD×21 91.98TiB HPE Nimble Storage HF20/20C 210TB HDD バンドル最低 5760GB Q8H77A 16,000,000 円 10TB HDD×21 153.7TiB HPE Nimble HF Hybrid 294TB HDD バンドル最低 11520GB R4H94A 19,000,000 円 14TB HDD×21 215TiB ＊1 つ選択必須 (最大 1 つ)

＊選択するハードディスクドライブにより、選択可能な SSD キャッシュが異なります。詳細はハードディスクドライブと SSD キャッシュ組合せ一覧を参照ください。

HPE Nimble Storage HF20C 用 SSD キャッシュ一覧

HPE Nimble Storage HF20C 720GB Cache バンドル Q8B80B 938,000 円 240GB SSD×3 0.65TiB HPE Nimble Storage HF20C R2 1.44TB Cache バンドル Q8B82B 1,900,000 円 480GB SSD×3 1.31TiB HPE Nimble Storage HF20C R2 2.88TB Cache バンドル Q8H80A 3,000,000 円 960GB SSD×3 2.62TiB HPE Nimble Storage HF20C 5.76TB Cache バンドル Q8H81A 5,000,000 円 1.92TB SSD×3 5.24TiB HPE Nimble Storage HF20C 11.52TB Cache バンドル Q8H82A 9,100,000 円 3.84TB SSD×3 10.48TiB HPE Nimble HF20C/40C 23.04TB Cache バンドル R4H69A 16,300,000 円 7.68TB SSD×3 20.95TiB ＊1 つ選択必須 (最大 2 つ)

＊選択するハードディスクドライブにより、必要になる SSD キャッシュの容量が異なります。必要な最低容量以上になるように SSD キャッシュを構成してください。

HF20C 用 SSD キャッシュ組合せ表

Q8B80B Q8B82B Q8H80A Q8H81A Q8H82A R4H69A

Q8B80B (3x240GB) ○ ○ × × × ○ Q8B82B (3x480GB) ○ ○ ○ × × ○ Q8H80A (3x960GB) × ○ ○ ○ × ○ Q8H81A (3x1.92TB) × × ○ ○ ○ ○ Q8H82A (3x3.84TB) × × × ○ ○ ○ R4H69A (3x7.68TB) × × × × ○ ○ Bank B Bank A HF20C 用ハードディスクドライブと SSD キャッシュ組合せ一覧

21TB HDD バンドル(Q8B68B) △ ○ ○ ○ ○ ○ 42TB HDD バンドル(Q8B69B) △ △ ○ ○ ○ ○ 84TB HDD バンドル(Q8H75A) × △ △ ○ ○ ○ 126TB HDD バンドル(Q8H76A) × × △ △ ○ ○ 210TB HDD バンドル(Q8H77A) × × △ △ △ ○ 294TB HDD バンドル(R4H94A) × × × △ △ ○

△：Bank A だけ、もしくは Bank A&B の組合せで、FDR が推奨の 8%以下になるのでご注意ください。

SSD Bank A HDD

(22)

HPE Nimble Storage ハイブリッドフラッシュアレイ

◆HPE Nimble Storage (シャーシ) には、標準でハードドライブは含まれません。 ◆HDD バンドルと SSD キャッシュは、それぞれ最低 1 つの選択が必須です。 ◆サポートする HDD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する HDD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：211TB ・HF20C：1050TB ・HF20：210TB ・HF40：504TB ・HF40C：1470TB ・HF60：1260TB ・HF60C：1470TB ◆キャッシュ容量は、データ容量の 12%以上 (HF20C / HF40C / HF60C では 4%以上、推奨は 8%以上)を目安に構成してください。 ◆サポートする SSD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する SSD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：28TB ・HF20C：38TB ・HF20：28TB ・HF40：48TB ・HF40C：60TB ・HF60：156TB ・HF60C：156TB

HPE Nimble Storage HF20 用ハードドライブ

HPE Nimble Storage HF20 用 SSD キャッシュ一覧

HPE Nimble Storage HF20 1.44TB Cache バンドル Q8J28A 1,900,000 円 240GB SSD×6 1.31TiB HPE Nimble Storage HF20 R2 2.88TB Cache バンドル Q8J29A 3,000,000 円 480GB SSD×6 2.62TiB HPE Nimble Storage HF20 R2 5.76TB Cache バンドル Q8J30A 5,000,000 円 960GB SSD×6 5.24TiB HPE Nimble HF20 8.64TB Cache バンドル R0P02A 7,000,000 円 960GB SSD×3

1.92TB SSD×3 7.86TiB HPE Nimble Storage HF20 11.52TB Cache バンドル Q8J31A 9,100,000 円 1.92TB SSD×6 10.48TiB HPE Nimble HF20 17.28TB Cache バンドル R0P03A 13,700,000 円 1.92TB SSD×3

3.84TB SSD×3 15.72TiB HPE Nimble Storage HF20 23.04TB Cache バンドル Q8J32A 18,200,000 円 3.84TB SSD×6 20.95TiB ＊1 つ選択必須 (最大 1 つ)

HPE Nimble Storage HF20 用ハードディスクドライブ一覧

HPE Nimble Storage HF20/20C Hybrid 21TB HDD バンドル最低 1440GB Q8B68B 1,900,000 円 1TB HDD×21 14.83TiB HPE Nimble Storage HF20/20C Hybrid 42TB HDD バンドル最低 2880GB Q8B69B 4,400,000 円 2TB HDD×21 30.26TiB HPE Nimble Storage HF20/20C Hybrid 84TB HDD バンドル最低 5760GB Q8H75A 7,200,000 円 4TB HDD×21 61.12TiB HPE Nimble Storage HF20/20C 126TB HDD バンドル最低 11520GB Q8H76A 10,300,000 円 6TB HDD×21 91.98TiB HPE Nimble Storage HF20/20C 210TB HDD バンドル最低 17280GB Q8H77A 16,000,000 円 10TB HDD×21 153.7TiB ＊1 つ選択必須 (最大 1 つ)

HF20 用ハードディスクドライブと SSD キャッシュ組合せ一覧

Q8J28A Q8J29A Q8J30A R0P02A Q8J31A R0P03A Q8J32A

21TB HDD バンドル(Q8B68B) △ ○ ○ ○ ○ ○ ○ 42TB HDD バンドル(Q8B69B) × △ ○ ○ ○ ○ ○ 84TB HDD バンドル(Q8H75A) × × △ ○ ○ ○ ○ 126TB HDD バンドル(Q8H76A) × × × × △ ○ ○ 210TB HDD バンドル(Q8H77A) × × × × × △ ○ △：FDR が推奨の 12%以下になるのでご注意ください。 SSD HDD

(23)

HPE Nimble Storage ハイブリッドフラッシュアレイ

23

HPE Nimble Storage HF40C 用ハードドライブ

◆HPE Nimble Storage (シャーシ) には、標準でハードドライブは含まれません。 ◆HDD バンドルと SSD キャッシュは、それぞれ最低 1 つの選択が必須です。 ◆サポートする HDD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する HDD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：211TB ・HF20C：1050TB ・HF20：210TB ・HF40：504TB ・HF40C：1470TB ・HF60：1260TB ・HF60C：1470TB ◆キャッシュ容量は、データ容量の 12%以上 (HF20C / HF40C / HF60C では 4%以上、推奨は 8%以上)を目安に構成してください。 ◆サポートする SSD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する SSD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：28TB ・HF20C：38TB ・HF20：28TB ・HF40：48TB ・HF40C：60TB ・HF60：156TB ・HF60C：156TB HPE Nimble Storage HF40C 用ハードディスクドライブ一覧

HPE Nimble Storage HF40/60 Hybrid 21TB HDD バンドル最低 720GB Q8H44A 1,900,000 円 1TB HDD×21 14.83TiB HPE Nimble Storage HF40/60 Hybrid 42TB HDD バンドル最低 1440GB Q8H45A 4,400,000 円 2TB HDD×21 30.26TiB HPE Nimble Storage HF40/60 Hybrid 84TB HDD バンドル最低 2880GB Q8B55B 7,200,000 円 4TB HDD×21 61.12TiB HPE Nimble Storage HF40/60 Hybrid 126TB HDD バンドル最低 5760GB Q8B56B 10,300,000 円 6TB HDD×21 91.98TiB HPE Nimble Storage HF40/60 Hybrid 210TB HDD バンドル最低 5760GB Q8B57B 16,000,000 円 10TB HDD×21 153.7TiB HPE Nimble HF Hybrid 294TB HDD バンドル最低 11520GB R4H94A 19,000,000 円 14TB HDD×21 215TiB ＊1 つ選択必須 (最大 1 つ)

HPE Nimble Storage HF40C 用 SSD キャッシュ一覧

HPE Nimble Storage HF20C 720GB Cache バンドル Q8B80B 938,000 円 240GB SSD×3 0.65TiB HPE Nimble Storage HF20C R2 1.44TB Cache バンドル Q8B82B 1,900,000 円 480GB SSD×3 1.31TiB HPE Nimble Storage HF20C R2 2.88TB Cache バンドル Q8H80A 3,000,000 円 960GB SSD×3 2.62TiB HPE Nimble Storage HF20C 5.76TB Cache バンドル Q8H81A 5,000,000 円 1.92TB SSD×3 5.24TiB HPE Nimble Storage HF20C 11.52TB Cache バンドル Q8H82A 9,100,000 円 3.84TB SSD×3 10.48TiB HPE Nimble HF20C/40C 23.04TB Cache バンドル R4H69A 16,300,000 円 7.68TB SSD×3 20.95TiB ＊1 つ選択必須 (最大 2 つ)

HF40C 用 SSD キャッシュ組合せ表

Q8B80B(3x240GB) ○ ○ × × × ○ Q8B82B(3x480GB) ○ ○ ○ × × ○ Q8H80A(3x960GB) × ○ ○ ○ × ○ Q8H81A(3x1.92TB) × × ○ ○ ○ ○ Q8H82A(3x3.84TB) × × × ○ ○ ○ R4H69A(3x7.68TB) × × × × ○ ○ Bank B Bank A HF40C 用ハードディスクドライブと SSD キャッシュ組合せ一覧

21TB HDD バンドル(Q8H44A) △ ○ ○ ○ ○ ○ 42TB HDD バンドル(Q8H45A) △ △ ○ ○ ○ ○ 84TB HDD バンドル(Q8B55B) × △ △ ○ ○ ○ 126TB HDD バンドル(Q8B56B) × × △ △ ○ ○ 210TB HDD バンドル(Q8B57B) × × △ △ △ ○ 294TB HDD バンドル(R4H94A) × × × △ △ ○

△：Bank A だけ、もしくは Bank A&B の組合せで、FDR が推奨の 8%以下になるのでご注意ください。

SSD Bank A HDD

(24)

HPE Nimble Storage ハイブリッドフラッシュアレイ

HPE Nimble Storage HF40 用ハードドライブ

◆HPE Nimble Storage (シャーシ) には、標準でハードドライブは含まれません。 ◆HDD バンドルと SSD キャッシュは、それぞれ最低 1 つの選択が必須です。 ◆サポートする HDD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する HDD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：211TB ・HF20C：1050TB ・HF20：210TB ・HF40：504TB ・HF40C：1470TB ・HF60：1260TB ・HF60C：1470TB ◆キャッシュ容量は、データ容量の 12%以上 (HF20C / HF40C / HF60C では 4%以上、推奨は 8%以上)を目安に構成してください。 ◆サポートする SSD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する SSD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：28TB ・HF20C：38TB ・HF20：28TB ・HF40：48TB ・HF40C：60TB ・HF60：156TB ・HF60C：156TB HPE Nimble Storage HF40 用ハードディスクドライブ一覧

製品名 SSD キャッシュ_{の必要容量} 型番税抜価格備考実効容量(TiB)

HPE Nimble Storage HF40/60 1.44TB Cache バンドル Q8H48A 1,900,000 円 240GB SSD×6 1.31TiB HPE Nimble Storage HF40 R2 2.88TB Cache バンドル Q8H50A 3,000,000 円 480GB SSD×6 2.62TiB HPE Nimble Storage HF40 R2 5.76TB Cache バンドル Q8B63B 5,000,000 円 960GB SSD×6 5.24TiB HPE Nimble HF40/60 8.64TB Cache バンドル R0P04A 7,000,000 円 960GB SSD×3

1.92TB SSD×3 7.86TiB HPE Nimble Storage HF40/60 11.52TB Cache バンドル Q8B64B 9,100,000 円 1.92TB SSD×6 10.48TiB HPE Nimble HF40/60 17.28TB Cache バンドル R0P05A 13,700,000 円 1.92TB SSD×3

3.84TB SSD×3 15.72TiB HPE Nimble Storage HF40/60 23.04TB Cache バンドル Q8B66B 18,200,000 円 3.84TB SSD×6 20.95TiB ＊1 つ選択必須 (最大 1 つ)

Q8H48A Q8H50A Q8B63B R0P04A Q8B64B R0P05A Q8B66B

21TB HDD バンドル(Q8H44A) △ ○ ○ ○ ○ ○ ○ 42TB HDD バンドル(Q8H45A) × △ ○ ○ ○ ○ ○ 84TB HDD バンドル(Q8B55B) × × △ ○ ○ ○ ○ 126TB HDD バンドル(Q8B56B) × × × × △ ○ ○ 210TB HDD バンドル(Q8B57B) × × × × × △ ○ 294TB HDD バンドル(R4H94A) × × × × × × △ △：FDR が推奨の 12%以下になるのでご注意ください。 SSD HDD

(25)

HPE Nimble Storage ハイブリッドフラッシュアレイ

25

HPE Nimble Storage HF60C 用ハードドライブ

◆HPE Nimble Storage (シャーシ) には、標準でハードドライブは含まれません。 ◆HDD バンドルと SSD キャッシュは、それぞれ最低 1 つの選択が必須です。 ◆サポートする HDD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する HDD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：211TB ・HF20C：1050TB ・HF20：210TB ・HF40：504TB ・HF40C：1470TB ・HF60：1260TB ・HF60C：1470TB ◆キャッシュ容量は、データ容量の 12%以上 (HF20C / HF40C / HF60C では 4%以上、推奨は 8%以上)を目安に構成してください。 ◆サポートする SSD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する SSD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：28TB ・HF20C：38TB ・HF20：28TB ・HF40：48TB ・HF40C：60TB ・HF60：156TB ・HF60C：156TB HPE Nimble Storage HF60C 用 SSD キャッシュ一覧

HPE Nimble Storage HF40/60 1.44TB Cache バンドル Q8H48A 1,900,000 円 240GB SSD×6 1.31TiB HPE Nimble Storage HF60 Hybrid 2.88TB Cache バンドル Q8H49A 3,000,000 円 480GB SSD×6 2.62TiB HPE Nimble Storage HF60 Hybrid 5.76TB Cache バンドル Q8B62B 5,000,000 円 960GB SSD×6 5.24TiB HPE Nimble HF40/60 8.64TB Cache バンドル R0P04A 7,000,000 円 960GB SSD×3

3.84TB SSD×3 15.72TiB HPE Nimble Storage HF40/60 23.04TB Cache バンドル Q8B66B 18,200,000 円 3.84TB SSD×6 20.95TiB HPE Nimble HF60/60C 46.08TB Cache バンドル R4H70A 32,700,000 円 7.68TB SSD×6 41.89TiB ＊1 つ選択必須 (最大 1 つ)

HPE Nimble Storage HF60C 用ハードディスクドライブ一覧

HF60C 用ハードディスクドライブと SSD キャッシュ組合せ一覧

Q8H48A Q8H49A Q8B62B R0P04A Q8B64B R0P05A Q8B66B R4H70A

21TB HDD バンドル(Q8H44A) ○ ○ ○ ○ ○ ○ ○ ○ 42TB HDD バンドル(Q8H45A) △ ○ ○ ○ ○ ○ ○ ○ 84TB HDD バンドル(Q8B55B) × △ ○ ○ ○ ○ ○ ○ 126TB HDD バンドル(Q8B56B) × × △ ○ ○ ○ ○ ○ 210TB HDD バンドル(Q8B57B) × × △ △ △ ○ ○ ○ 294TB HDD バンドル(R4H94A) × × × × △ △ ○ ○ △：FDR が推奨の 8%以下になるのでご注意ください。 SSD HDD

(26)

HPE Nimble Storage ハイブリッドフラッシュアレイ

HPE Nimble Storage HF60 用ハードドライブ

◆HPE Nimble Storage (シャーシ) には、標準でハードドライブは含まれません。 ◆HDD バンドルと SSD キャッシュは、それぞれ最低 1 つの選択が必須です。 ◆サポートする HDD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する HDD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：211TB ・HF20C：1050TB ・HF20：210TB ・HF40：504TB ・HF40C：1470TB ・HF60：1260TB ・HF60C：1470TB ◆キャッシュ容量は、データ容量の 12%以上 (HF20C / HF40C / HF60C では 4%以上、推奨は 8%以上)を目安に構成してください。 ◆サポートする SSD 容量には上限があります。 Nimble Storage 本体と、拡張シェルフに搭載する SSD の物理容量の合計を、下記の容量以下になるよう構成してください。・HF20H：28TB ・HF20C：38TB ・HF20：28TB ・HF40：48TB ・HF40C：60TB ・HF60：156TB ・HF60C：156TB HPE Nimble Storage HF60 用ハードディスクドライブ一覧

HPE Nimble Storage HF40/60 1.44TB Cache バンドル Q8H48A 1,900,000 円 240GB SSD×6 1.31TiB HPE Nimble Storage HF60 Hybrid 2.88TB Cache バンドル Q8H49A 3,000,000 円 480GB SSD×6 2.62TiB HPE Nimble Storage HF60 Hybrid 5.76TB Cache バンドル Q8B62B 5,000,000 円 960GB SSD×6 5.24TiB HPE Nimble HF40/60 8.64TB Cache バンドル R0P04A 7,000,000 円 960GB SSD×3

3.84TB SSD×3 15.72TiB HPE Nimble Storage HF40/60 23.04TB Cache バンドル Q8B66B 18,200,000 円 3.84TB SSD×6 20.95TiB HPE Nimble HF60/60C 46.08TB Cache バンドル R4H70A 32,700,000 円 7.68TB SSD×6 41.89TiB ＊1 つ選択必須 (最大 1 つ)

Q8H48A Q8H49A Q8B62B R0P04A Q8B64B R0P05A Q8B66B R4H70A

21TB HDD バンドル(Q8H44A) △ ○ ○ ○ ○ ○ ○ ○ 42TB HDD バンドル(Q8H45A) × △ ○ ○ ○ ○ ○ ○ 84TB HDD バンドル(Q8B55B) × × △ ○ ○ ○ ○ ○ 126TB HDD バンドル(Q8B56B) × × × × △ ○ ○ ○ 210TB HDD バンドル(Q8B57B) × × × × × △ ○ ○ 294TB HDD バンドル(R4H94A) × × × × × × △ ○ △：FDR が推奨の 12%以下になるのでご注意ください。 SSD HDD

(27)

HPE Nimble Storage ハイブリッドフラッシュアレイ

27

ネットワークアダプター

◆コントローラーごとに Nimble Storage Embedded 10GBASE-T 2 ポートアダプタ搭載済み

◆下記に当てはまる場合は、オンボード NIC のみでは対応できません。必ず拡張 NIC を含む組み合わせのものを選択ください。・管理ネットワーク用スイッチと iSCSI 用スイッチが物理的に分かれている・管理ネットワークと iSCSI ネットワークを同一セグメントにできない・管理ネットワークと iSCSI ネットワークを VLAN で分けられない・FC ネットワークを構築する必要がある ◆最大のパフォーマンスを得るためには、モデル毎に推奨の追加ポート数を選択してください。尚、記載の port 数は片系コントローラあたりの数値となります。・HF20H / HF20C / HF20：2 ポート・HF40 / HF40C：4 ポート・HF60 / HF60C：8 ポートネットワークアダプター下表より選択＊HF20H / HF20C / HF20 では 2 つ、HF40 / HF40C / HF60 / HF60C では 3 つ選択可能

HPE Nimble Storage HF20H / HF20C / HF20 / HF40 / HF40C / HF60 / HF60C 用ネットワークアダプター一覧

HPE Nimble Storage 2x1GbE 2 ポートアダプタ Kit Q8B84B 200,000 円 2 ポート 1GBase-T NIC×2 HPE Nimble Storage 2x10GBASE-T 2 ポートアダプタ Kit Q8B86B 800,000 円 2 ポート 10GBase-T NIC×2 HPE Nimble Storage 2x10GbE 2 ポートアダプタ Kit Q8B88B 810,000 円 2 ポート 10GBase-SFP+ NIC×2 Nimble 2x25GbE 2 ポート SFP28 アダプタ Kit R3Q00A 1,000,000 円 2 ポート 25GBase SFP28 NIC×2 HPE Nimble Storage 2x16Gb FC 2 ポートアダプタ Kit Q8B90B 1,800,000 円 2 ポート 16Gb FC-HBA×2 HPE Nimble 2x32Gb 2 ポート FC アダプタ Kit R4G78A 2,500,000 円 2 ポート 32Gb FC-HBA×2 HPE Nimble Storage 2x16Gb FC 4 ポートアダプタ Kit Q8C03B 3,800,000 円 4 ポート 16Gb FC-HBA×2 HPE Nimble Storage 2x1GbE 4 ポートアダプタ Kit Q8C09B 500,000 円 4 ポート 1GBase-T NIC×2 HPE Nimble Storage 2x10GbE 4 ポートアダプタ Kit Q8C17B 1,800,000 円 4 ポート 10GBase-SFP+ NIC×2 HPE Nimble Storage 2x10GBASE-T 4 ポートアダプタ Kit Q8C20B 1,000,000 円 4 ポート 10GBase-T NIC×2

◆10GBase SFP+ NIC と 16Gb/32Gb FC-HBA にはポート数分の SFP+、25GBase SFP28 NIC にはポート数分の SFP28 が標準添付

◆サーバーOS / HBA /ファイバーチャネルスイッチ/バーチャルコネクトのサポート情報は、「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)を参照ください。

HPE Nimble Storage ハイブリッドフラッシュアレイ オーダリング ガイド

HPE Nimble Storage

ハイブリッドフラッシュアレイ

(Adaptive Flash Array)

オーダリング ガイド

目次

HPE Nimble Storage ハイブリッドフラッシュアレイ

OVERVIEW

・製品概要 ...

3

・製品特徴 ...

4

・仕様一覧 ...

16

構成ツリー

・オーダリング手順 ...

17

・ベースアレイ (シャーシ) ...

18

・コントローラ Field Upgrade ...

19

・ハード ドライブ ...

20

- Nimble Storage HF20H 用 ...

20

- Nimble Storage HF20C 用 ...

21

- Nimble Storage HF20 用 ...

22

- Nimble Storage HF40C 用 ...

23

- Nimble Storage HF40 用 ...

24

- Nimble Storage HF60C 用 ...

25

- Nimble Storage HF60 用 ...

26

・ネットワーク アダプター ...

27

・追加用ネットワーク アダプター ...

28

・ネットワーク スイッチ

………...

28

・ソフトウェア ...

29

・拡張ストレージ ...

30

・電源オプション ...

32

・サポート サービス ...

33

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

製品概要

・HPE Nimble Storage ハイブリッドフラッシュアレイ (Adaptive Flash Array, HF シリーズ)は、フラッシュベースの

高性能と、SSD/HDD 混在のハイブリッド構成による優れたコストパフォーマンスを実現するとともに、HPE InfoSight

予測分析機能を組み合わせて、高信頼なデータアクセスと 99.9999%高可用性を保証します。

・HF シリーズは、プライマリとセカンダリの両方のフラッシュワークロードに対応できるよう設計されています。コスト

効率とフラッシュ性能の両方が要求される、複合的なプライマリワークロード用のハイブリッドフラッシュアレイ、そして、

バックアップデータを有効活用するためのバックアップと DR のためのセカンダリフラッシュアレイ、その両方を一つの

アレイで提供します。

最新情報

・新ハイブリッドフラッシュアレイは、ハイブリッドフラッシュとセカンダリフラッシュの、2 つのコスト効率に優れた

フラッシュアレイの機能を提供します。新しいアレイは、従来モデルと比較して最大 65%速く、2 倍以上 (いずれも当社比)

のスケーラビリティを備えています。

・アレイは、インライン可変ブロック重複排除と圧縮を使用してデータを最大限に削減します。ハイブリッドフラッシュアレ

イは、Timless Storage プログラムとともに、将来にわたり高いビジネス価値を提供し続けることをお約束します。

O

VERVIEW

HPE Nimble Storage ハイブリッドフラッシュアレイ

製品特徴

❏CASL (Cache Accelerated Sequential Layout)

HPE Nimble Storage が備える特許技術の CASL は、以下で示すように、Write と Read それぞれの処理で高い優位性を発揮します。

特に、Random Write を圧縮しつつ Sequential Write に変換し、一定量をまとめて書き出す技術は、容易に性能を発揮できる SSD

だけでなく、HDD でも常識を遥かに超える性能を実現します。また、書き込みと同時に必要と判断されるデータは SSD(Read Cache)

に送信されることから、Read においても高い Cache Hit 率を誇ります。

①Write 時の動き

・初めに、アクティブコントローラの

HPE Nimble Storage ハイブリッドフラッシュアレイオーダリングガイド

オーダリングガイド

・ハードドライブ ...

・ネットワークアダプター ...

・追加用ネットワークアダプター ...

・ネットワークスイッチ

・サポートサービス ...
