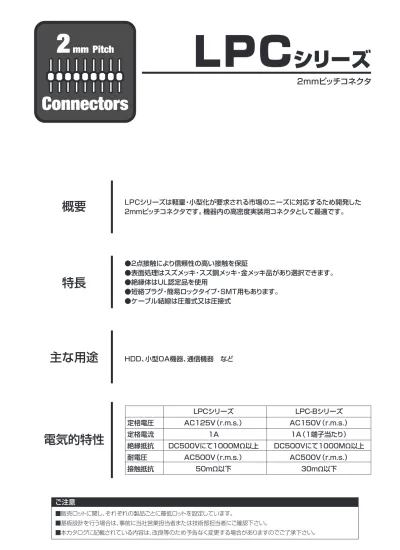

ＬＰＣ
シリーズ
2ｍｍピッチコネクタ
概要
特長
主な用途
電気的特性
定格電圧
定格電流
絶縁抵抗
耐電圧
接触抵抗
LPCシリーズ
AC125V（r.m.s.）
1A
DC500Vにて1000MΩ以上
AC500V（r.m.s.）
50mΩ以下
ＬＰＣシリーズは軽量・小型化が要求される市場のニーズに対応するため開発した
2mmピッチコネクタです。機器内の高密度実装用コネクタとして最適です。
●2点接触により信頼性の高い接触を保証
●表面処理はスズメッキ・スズ銅メッキ・金メッキ品があり選択できます。
●絶縁体はＵＬ認定品を使用
●短絡プラグ・簡易ロックタイプ・ＳＭＴ用もあります。
●ケーブル結線は圧着式又は圧接式
ＨＤＤ、小型ＯＡ機器、通信機器 など
LPC-Bシリーズ
AC150V（r.m.s.）
1A（1端子当たり）
DC500Vにて1000MΩ以上
AC500V（r.m.s.）
30mΩ以下
mm Pitch
2
Connectors
雄コネクタ製番 LPC-( )M( ) LPC-( )MA( ) 7 6.4 A 2 1.4 B 雄コネクタ製番 LPC-( )M2( ) LPC-( )MA2( ) LPC-( )MB2( ) LPC-( )MC2( ) LPC-( )MD2( ) LPC-( )MH2( ) 7 6.4 9 11 9.8 13 A 2 1.4 4 6 4.8 8 B
リフロー温度プロファイル（参考値）
フロー温度プロファイル（参考値）
本記載の温度プロファイルは、あくまで参考値であり、リフロー装置、半田 ペースト、基板の大きさなどにより条件が異なり、該当しない場合がござ いますので、事前に実装確認等の評価をお願い致します。●該当製品
本記載の温度プロファイルは、あくまで参考値であり、基板の大きさなど により条件が異なり、該当しない場合がございますので、事前に実装確認 等の評価をお願い致します。●該当製品
LPC-（ ）FDS（ ） 雄コネクタ 基板 1列タイプ 基板 B A LPC-（ ）FD（ ） 雄コネクタ 基板 2列タイプ 基板 B A 250 220 180 150 100 0 温度（˚C） 時間（s） 30秒 予熱部 120秒LPC-( )MY2CG+
LPC-A( )MB2( )
LPC-B( )MY2( )
LPC-B( )MY2L( )+
LPCシリーズディップタイプコネクタ
100∼130˚C 260±5˚C 30∼60sec 5secLPC
基板用ストレート・ ディップタイプ 雄コネクタ LPC-( )M( ) C-8LPC LPCシリーズ…6 基板用ストレート・ ディップタイプ 雄コネクタ LPC-( )M2( ) C-9LPC LPCシリーズ…7 基板用ストレート・ ディップタイプ 雄コネクタ LPC-( )MA( ) C-10LPC LPCシリーズ…8 基板用ストレート・ ディップタイプ 雄コネクタ LPC-( )MA2( ) C-11LPC LPCシリーズ…9 基板用ストレート・ ディップタイプ 雄コネクタ LPC-( )MB2( ) C-12LPC LPCシリーズ…10 基板用ストレート・ ディップタイプ 雄コネクタ LPC-( )MC2( ) C-13LPC LPCシリーズ…11 基板用ストレート・ ディップタイプ 雄コネクタ LPC-( )MD2( ) C-14LPC LPCシリーズ…12 基板用ストレート・ ディップタイプ 雄コネクタ LPC-( )MH2( ) C-15LPC LPCシリーズ…13 基板用ライトアングル・ ディップタイプ 雄コネクタ LPC-( )ML( ) C-16LPC LPCシリーズ…14 基板用ライトアングル・ ディップタイプ 雄コネクタ LPC-( )M2L( ) C-17LPC LPCシリーズ…15 基板用ストレート・ ディップタイプ 雄コネクタ LPC-( )PM2( ) C-18LPC LPCシリーズ…16 基板用ライトアングル・ ディップタイプ 雄コネクタ LPC-( )PM2L( ) C-19LPC LPCシリーズ…17 基板用ストレート・ ディップタイプ 雌コネクタ LPC-( )FDS( ) C-20LPC LPCシリーズ…18 基板用ストレート・ ディップタイプ 雌コネクタ LPC-( )FD( ) C-21LPC LPCシリーズ…19 短絡プラグ LPC-SP( ) C-22LPC LPCシリーズ…20 ケーブル用圧着タイプ 雌絶縁体 LPC-( )FS01 C-23LPC LPCシリーズ…21 ケーブル用圧着タイプ ケーブル用圧着タイプ ケース 手工具用雌コンタクト
自動圧着機用雌コンタクト LPC-F10( )( ) C-28LPC LPCシリーズ…26 基板用ストレート・ SMTタイプ 雄コネクタ LPC-( )MY2CG+ C-29LPC LPCシリーズ…27 基板用ストレート・ SMTタイプ 雄コネクタ LPC-A( )MB2( ) C-30LPC LPCシリーズ…28 基板用ストレート・ SMTタイプ 雌コネクタ LPC-( )FY( ) C-31LPC LPCシリーズ…29 誤挿入防止キー LPC-PK1 C-32LPC LPCシリーズ…30 誤挿入防止キー LPC-PK C-33LPC LPCシリーズ…31 基板用ストレート・ ディップタイプ 雄コネクタ LPC-B( )M2( ) C-34LPC LPCシリーズ…32 基板用ライトアングル・ ディップタイプ 雄コネクタ LPC-B( )M2L( ) C-35LPC LPCシリーズ…33 基板用ストレート・ SMTタイプ 雄コネクタ LPC-B( )MY2( ) C-36LPC LPCシリーズ…34 基板用ライトアングル・ SMTタイプ 雄コネクタ LPC-B( )MY2L( )+ C-37LPC LPCシリーズ…35 フラットケーブル用 圧接タイプ 雌コネクタ LPC-B( )( )FA( ) C-38LPC LPCシリーズ…36
●製番の構成
LPC- ( ) M ( )
②
③
①
①シリーズ名
②芯数：
１∼３０
③表面処理
+S ：スズめっき
G ：金めっき
基板用ストレート・ディップタイプ雄コネクタ
LPC- ( )M( )
基板用
ストレート・ディップ
●部品表 ① 絶縁体 ② コンタクト ー 2 4 6 8 10 12 14 16 18 2 4 6 8 10 12 14 16 18 20 ●寸法表 LPC-1M( ) LPC-2M( ) LPC-3M( ) LPC-4M( ) LPC-5M( ) LPC-6M( ) LPC-7M( ) LPC-8M( ) LPC-9M( ) LPC-10M( ) 製番 A B 2 3 2.6 7.6 LPC-( )M( ) 製番 C D E F 20 22 24 26 28 30 32 34 36 38 22 24 26 28 30 32 34 36 38 40 LPC-11M( ) LPC-12M( ) LPC-13M( ) LPC-14M( ) LPC-15M( ) LPC-16M( ) LPC-17M( ) LPC-18M( ) LPC-19M( ) LPC-20M( ) 製番 A B 40 42 44 46 48 50 52 54 56 58 42 44 46 48 50 52 54 56 58 60 LPC-21M( ) LPC-22M( ) LPC-23M( ) LPC-24M( ) LPC-25M( ) LPC-26M( ) LPC-27M( ) LPC-28M( ) LPC-29M( ) LPC-30M( ) 製番 A B □ 0.5 B D EC A 2 F 2 ② ①●製番の構成
LPC- ( ) M2 ( )
①シリーズ名
②芯数：
４∼６０
③表面処理
+S
：スズめっき
G ：金めっき
基板用ストレート・ディップタイプ雄コネクタ
LPC- ( )M2( )
基板用
ストレート・ディップ
②
③
①
●部品表 ① 絶縁体 ② コンタクト LPC-( )M2( ) 3 2.6 製番 C 2 E D ●寸法表 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 LPC-4M2( ) LPC-6M2( ) LPC-8M2( ) LPC-10M2( ) LPC-12M2( ) LPC-14M2( ) LPC-16M2( ) LPC-18M2( ) LPC-20M2( ) LPC-22M2( ) LPC-24M2( ) LPC-26M2( ) LPC-28M2( ) LPC-30M2( ) LPC-32M2( ) LPC-34M2( ) LPC-36M2( ) LPC-38M2( ) LPC-40M2( ) LPC-42M2( ) LPC-44M2( ) LPC-46M2( ) LPC-48M2( ) LPC-50M2( ) LPC-52M2( ) LPC-54M2( ) LPC-56M2( ) LPC-58M2( ) LPC-60M2( ) 製番 A B □ 0.5 4 A B 2 D E C 2 ② ①●製番の構成
LPC- ( ) MA ( )
②
③
①
①シリーズ名
②芯数：
１∼１６
③表面処理
+S
：スズめっき
G ：金めっき
基板用ストレート・ディップタイプ雄コネクタ
LPC- ( )MA( )
基板用
ストレート・ディップ
低背
●部品表 ① 絶縁体 ② コンタクト ー 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 ●寸法表 LPC-1MA( ) LPC-2MA( ) LPC-3MA( ) LPC-4MA( ) LPC-5MA( ) LPC-6MA( ) LPC-7MA( ) LPC-8MA( ) LPC-9MA( ) LPC-10MA( ) LPC-11MA( ) LPC-12MA( ) LPC-13MA( ) LPC-14MA( ) LPC-15MA( ) LPC-16MA( ) 製番 A B 3 3 LPC-( )MA( ) 製番 C D □ 0.5 1.4 DC B A 2 2 ② ①●製番の構成
LPC- ( ) MA2 ( )
①シリーズ名
②芯数：
４∼２４
③表面処理
+S
：スズめっき
G ：金めっき
LPC- ( )MA2( )
②
③
①
ストレート・ディップ
低背
●部品表 ① 絶縁体 ② コンタクト 2 4 6 8 10 12 14 16 18 20 22 4 6 8 10 12 14 16 18 20 22 24 ●寸法表 LPC-4MA2( ) LPC-6MA2( ) LPC-8MA2( ) LPC-10MA2( ) LPC-12MA2( ) LPC-14MA2( ) LPC-16MA2( ) LPC-18MA2( ) LPC-20MA2( ) LPC-22MA2( ) LPC-24MA2( ) 製番 A B 3 3 LPC-( )MA2( ) 製番 C D □ 0.5 1.4 DC ① ② 4 2 B A 2●製番の構成
LPC- ( ) MB2 ( )
②
③
①
①シリーズ名
②芯数：
４∼５０
③表面処理
+S
：スズめっき
G ：金めっき
基板用ストレート・ディップタイプ雄コネクタ
LPC- ( )MB2( )
基板用
ストレート・ディップ
●部品表 ① 絶縁体 ② コンタクト 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 ●寸法表 LPC-4MB2( ) LPC-6MB2( ) LPC-8MB2( ) LPC-10MB2( ) LPC-12MB2( ) LPC-14MB2( ) LPC-16MB2( ) LPC-18MB2( ) LPC-20MB2( ) LPC-22MB2( ) LPC-24MB2( ) LPC-26MB2( ) LPC-28MB2( ) LPC-30MB2( ) LPC-32MB2( ) LPC-34MB2( ) LPC-36MB2( ) LPC-38MB2( ) LPC-40MB2( ) LPC-42MB2( ) LPC-44MB2( ) LPC-46MB2( ) LPC-48MB2( ) LPC-50MB2( ) 製番 A B 3 3 LPC-( )MB2( ) 製番 C D □ 0.5 B A 2 4 D C ② ① 2 4●製番の構成
LPC- ( ) MC2 ( )
①シリーズ名
②芯数：
４∼５０
③表面処理
+S
：スズめっき
G ：金めっき
LPC-( )MC2( )
ストレート・ディップ
②
①
③
●部品表 ① 絶縁体 ② コンタクト 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 ●寸法表 LPC-4MC2( ) LPC-6MC2( ) LPC-8MC2( ) LPC-10MC2( ) LPC-12MC2( ) LPC-14MC2( ) LPC-16MC2( ) LPC-18MC2( ) LPC-20MC2( ) LPC-22MC2( ) LPC-24MC2( ) LPC-26MC2( ) LPC-28MC2( ) LPC-30MC2( ) LPC-32MC2( ) LPC-34MC2( ) LPC-36MC2( ) LPC-38MC2( ) LPC-40MC2( ) LPC-42MC2( ) LPC-44MC2( ) LPC-46MC2( ) LPC-48MC2( ) LPC-50MC2( ) 製番 A B 3.6 2.6 LPC-( )MC2( ) 製番 C D □ 0.5 B A 2 6 D C ② ① 2 4●製番の構成
LPC- ( ) MD2 ( )
②
③
①
①シリーズ名
②芯数：
４∼６０
③表面処理
+S
：スズめっき
G ：金めっき
基板用ストレート・ディップタイプ雄コネクタ
LPC- ( )MD2( )
基板用
ストレート・ディップ
●部品表 ① 絶縁体 ② コンタクト 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 ●寸法表 LPC-4MD2 ( ) LPC-6MD2 ( ) LPC-8MD2 ( ) LPC-10MD2 ( ) LPC-12MD2 ( ) LPC-14MD2 ( ) LPC-16MD2 ( ) LPC-18MD2 ( ) LPC-20MD2 ( ) LPC-22MD2 ( ) LPC-24MD2 ( ) LPC-26MD2 ( ) LPC-28MD2 ( ) LPC-30MD2 ( ) LPC-32MD2 ( ) LPC-34MD2 ( ) LPC-36MD2 ( ) LPC-38MD2 ( ) LPC-40MD2 ( ) LPC-42MD2 ( ) LPC-44MD2 ( ) LPC-46MD2 ( ) LPC-48MD2 ( ) LPC-50MD2 ( ) LPC-52MD2 ( ) LPC-54MD2 ( ) LPC-56MD2 ( ) LPC-58MD2 ( ) LPC-60MD2 ( ) 製番 A B B A 2 4.8 （2.6） 3.6 ② ① 2 4 □ 0.5LPC
●製番の構成
LPC- ( ) MH2 ( )
①シリーズ名
②芯数：
４∼５０
③表面処理
+S
：スズめっき
G ：金めっき
LPC- ( )MH2( )
ストレート・ディップ
②
③
①
●部品表 ① 絶縁体 ② コンタクト 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 ●寸法表 LPC-4MH2( ) LPC-6MH2( ) LPC-8MH2( ) LPC-10MH2( ) LPC-12MH2( ) LPC-14MH2( ) LPC-16MH2( ) LPC-18MH2( ) LPC-20MH2( ) LPC-22MH2( ) LPC-24MH2( ) LPC-26MH2( ) LPC-28MH2( ) LPC-30MH2( ) LPC-32MH2( ) LPC-34MH2( ) LPC-36MH2( ) LPC-38MH2( ) LPC-40MH2( ) LPC-42MH2( ) LPC-44MH2( ) LPC-46MH2( ) LPC-48MH2( ) LPC-50MH2( ) 製番 A B □ 0.5 B A 2 8 （2.6） 3 ② ① 2 4●製番の構成
LPC- ( ) ML ( )
②
③
①
①シリーズ名
②芯数：
１∼３０
③表面処理
+S
：スズめっき
G ：金めっき
基板用ライトアングル・ディップタイプ雄コネクタ
LPC- ( )ML( )
基板用
ライトアングル・ディップ
ー 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 ●寸法表 LPC-1ML( ) LPC-2ML( ) LPC-3ML( ) LPC-4ML( ) LPC-5ML( ) LPC-6ML( ) LPC-7ML( ) LPC-8ML( ) LPC-9ML( ) LPC-10ML( ) LPC-11ML( ) LPC-12ML( ) LPC-13ML( ) LPC-14ML( ) LPC-15ML( ) LPC-16ML( ) LPC-17ML( ) LPC-18ML( ) LPC-19ML( ) LPC-20ML( ) LPC-21ML( ) LPC-22ML( ) LPC-23ML( ) LPC-24ML( ) LPC-25ML( ) LPC-26ML( ) LPC-27ML( ) LPC-28ML( ) LPC-29ML( ) LPC-30ML( ) 製番 A B 3 1 3 LPC-( )ML( ) 製番 C D E ●部品表 ① 絶縁体 ② コンタクト □ 0.5 B E2 2C D 2 A ① ②●製番の構成
LPC- ( ) M2L ( )
①シリーズ名
②芯数：
４∼５０
③表面処理
+S
：スズめっき
G ：金めっき
LPC- ( )M2L( )
ライトアングル・ディップ
②
③
①
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 ●寸法表 LPC-4M2L( ) LPC-6M2L( ) LPC-8M2L( ) LPC-10M2L( ) LPC-12M2L( ) LPC-14M2L( ) LPC-16M2L( ) LPC-18M2L( ) LPC-20M2L( ) LPC-22M2L( ) LPC-24M2L( ) LPC-26M2L( ) LPC-28M2L( ) LPC-30M2L( ) LPC-32M2L( ) LPC-34M2L( ) LPC-36M2L( ) LPC-38M2L( ) LPC-40M2L( ) LPC-42M2L( ) LPC-44M2L( ) LPC-46M2L( ) LPC-48M2L( ) LPC-50M2L( ) 製番 A B 3 3 3 LPC-( )M2L 製番 D E F ●部品表 ① 絶縁体 ② コンタクト（短） ③ コンタクト（長） ① ③ ② A 2 B 2 4 F 2 2 D E 2 □ 0.5●製番の構成
LPC- ( ) PM2 ( )
②
③
①
①シリーズ名
②芯数：
４、
１８、
２０、
２６
③表面処理
+S
：スズめっき
G ：金めっき
基板用ストレート・ディップタイプ雄コネクタ
LPC- ( )PM2( )
基板用
ストレート・ディップ
簡易ロック付
●部品表 ① 絶縁体 ② コンタクト 2 16 18 24 5.2 19.2 21.2 27.2 ●寸法表 LPC-4PM2( ) LPC-18PM2( ) LPC-20PM2( ) LPC-26PM2( ) 製番 A B B (2.8) 4.8 3 ① ② A 2 2 5.2 □0.5 “製番の構成”の組合わせによっては計画中の場合が ございますので、各営業担当にお問い合わせ下さい。●製番の構成
LPC- ( ) PM2L ( )
①シリーズ名
②芯数：
２０、
２６
③表面処理
+S
：スズめっき
G ：金めっき
LPC-( )PM2L( )
ライトアングル・ディップ
簡易ロック付
②
③
①
●部品表 ① 絶縁体 ② コンタクトB ③ コンタクトA 18 24 21.2 27.2 ●寸法表 LPC-20PM2L( ) LPC-26PM2L( ) 製番 A B B 8.3 ① ② ③ A 2 2 2.75 2 5.2 2.8 □0.5 3 “製番の構成”の組合わせによっては計画中の場合が ございますので、各営業担当にお問い合わせ下さい。●製番の構成
LPC- ( ) FDS ( )
②
③
①
①シリーズ名
②芯数：
２∼２５
③表面処理
+C
：スズ銅めっき
G+
：金めっき
基板用ストレート・ディップタイプ雌コネクタ
LPC- ( )FDS( )
基板用
ストレート・ディップ
●部品表 ① 絶縁体 ② コンタクト 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 4.6 6.6 8.6 10.6 12.6 14.6 16.6 18.6 20.6 22.6 24.6 26.6 28.6 30.6 32.6 34.6 36.6 38.6 40.6 42.6 44.6 46.6 48.6 50.6 ●寸法表 LPC-2FDS( ) LPC-3FDS( ) LPC-4FDS( ) LPC-5FDS( ) LPC-6FDS( ) LPC-7FDS( ) LPC-8FDS( ) LPC-9FDS( ) LPC-10FDS( ) LPC-11FDS( ) LPC-12FDS( ) LPC-13FDS( ) LPC-14FDS( ) LPC-15FDS( ) LPC-16FDS( ) LPC-17FDS( ) LPC-18FDS( ) LPC-19FDS( ) LPC-20FDS( ) LPC-21FDS( ) LPC-22FDS( ) LPC-23FDS( ) LPC-24FDS( ) LPC-25FDS( ) 製番 A B B 5 3 0.2 2 ① 0.6 ② A 2LPC- ( )FD( )
ストレート・ディップ
●製番の構成
LPC- ( ) FD ( )
②
③
①
①シリーズ名
②芯数：
４∼５０
③表面処理
+C
：スズ銅めっき
G+
：金めっき
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 4.6 6.6 8.6 10.6 12.6 14.6 16.6 18.6 20.6 22.6 24.6 26.6 28.6 30.6 32.6 34.6 36.6 38.6 40.6 42.6 44.6 46.6 48.6 50.6 ●寸法表 LPC-4FD( ) LPC-6FD( ) LPC-8FD( ) LPC-10FD( ) LPC-12FD( ) LPC-14FD( ) LPC-16FD( ) LPC-18FD( ) LPC-20FD( ) LPC-22FD( ) LPC-24FD( ) LPC-26FD( ) LPC-28FD( ) LPC-30FD( ) LPC-32FD( ) LPC-34FD( ) LPC-36FD( ) LPC-38FD( ) LPC-40FD( ) LPC-42FD( ) LPC-44FD( ) LPC-46FD( ) LPC-48FD( ) LPC-50FD( ) 製番 A B ●部品表 ① 絶縁体 ② コンタクト B 5 3 0.2 2 ① 0.6 4 ② A 2LPC
LPC
●製番の構成
LPC- SP( )
②
①
①シリーズ名
②表面処理
+C
：スズ銅めっき
G ：金めっき
短絡プラグ
LPC-SP( )
短絡用
●部品表 ① 絶縁体 ② コンタクト ●絶縁体色 製番 LPC-SP+C LPC-SPG 黒 乳白色 色 ① ② 3.5 MAX. 2 4 2●製番の構成
LPC- ( )FS01
②
①
①シリーズ名
②芯数：
２、
３、
４、
６、
１０、
１２、
２０
LPC-( )FS01
圧着
2 4 6 10 4 6 8 12 LPC-2FS01 LPC-3FS01 LPC-4FS01 LPC-6FS01 製番 A B 18 22 38 20 24 40 ●寸法表 LPC-10FS01 LPC-12FS01 LPC-20FS01 製番 A B 2 A 2 B 6.5H O N D A
6●製番の構成
LPC- ( )F02
①シリーズ名
②芯数：
６∼２０、
２４、
２６、
２８、
３０、
３４、
３６、
４４
ケーブル用圧着タイプ雌絶縁体
LPC-( )F02
ケーブル用
圧着
②
①
4 6 8 10 12 6 8 10 12 14 ●寸法表 LPC-6F02 LPC-8F02 LPC-10F02 LPC-12F02 LPC-14F02 製番 A B 14 16 18 22 24 16 18 20 24 26 LPC-16F02 LPC-18F02 LPC-20F02 LPC-24F02 LPC-26F02 製番 A B 26 28 32 34 42 28 30 34 36 44 LPC-28F02 LPC-30F02 LPC-34F02 LPC-36F02 LPC-44F02 製番 A B B A 2 4 2 6.5 （0.3） HONDA 2 16LPC
LPC
LPC
●製番の構成
LPC- ( )PF02
②
①
①シリーズ名
②芯数：
４、
１０、
１８、
２０、
２６
LPC-( )PF02
圧着
簡易ロック付
5.2 11.2 19.2 21.2 27.2 4 10 18 20 26 2 8 16 18 24 ●寸法表 LPC-4PF02 LPC-10PF02 LPC-18PF02 LPC-20PF02 LPC-26PF02 製番 A B C 2 2 C A B 20 10 2 n HONDA 6.8 5.1 4 “製番の構成”の組合わせによっては計画中の場合が ございますので、各営業担当にお問い合わせ下さい。●製番の構成
LPC- 26L
①シリーズ名
②芯数：
２６
ケース
LPC-26L
ケーブル用
②
①
HONDA LPC-26L 14 28 26.5 (29.9) 10 7●製番の構成
LPC- F11 ( ) ( ) - ( )
②
③
④
①
①シリーズ名
②表面処理
３
：金めっき
４
：スズめっき
③適合ケーブル
S：AWG＃３２
N：AWG＃２８∼＃３２
L：AWG＃２２∼＃２６
④コンタクト数量
５０ ：
５０個
５００R：
５００個
LPC-F11( ) ( )-( )
圧着
（9.6） 5.8 1.2 1.2●製番の構成
LPC- F１０ ( ) ( )
①シリーズ名
②表面処理
３
：金めっき
４
：スズめっき
③適合ケーブル
S：AWG＃３２
N：AWG＃２８∼＃３２
L：AWG＃２２∼＃２６
自動圧着機用雌コンタクト
LPC-F１０( )( )
ケーブル用
圧着
②
③
①
5.8 1.2 1.2 １リール：10,000コンタクト●製番の構成
LPC- ( ) MY2CG+
①シリーズ名
②芯数：
６∼１４、
２０
※金めっき
LPC-( )MY2CG+
ストレート・SMT
②
①
●部品表 ① 絶縁体 ② コンタクト 4 6 8 10 12 18 6 8 10 12 14 20 2 4 6 8 10 16 6 8 10 12 14 20 ●寸法表 LPC-6MY2CG+ LPC-8MY2CG+ LPC-10MY2CG+ LPC-12MY2CG+ LPC-14MY2CG+ LPC-20MY2CG+ 製番 A B C n 0.5 3 4 1 3.1 3.1 0.8 □ □ ① ② 1±0.05 2±0.05 x（n/2-1）＝A±0.1 2±0.05 2-φ1.1±0.05 C±0.05 A B 0.5 2 2 4 1 1 φ0.9 C 基板参考寸法図 “製番の構成”の組合わせによっては計画中の場合が ございますので、各営業担当にお問い合わせ下さい。●製番の構成
LPC-A( )MB2( )
①シリーズ名
②芯数：
１４、
２８
③表面処理
+S
：スズめっき
G ：金めっき
基板用ストレート・SMTタイプ雄コネクタ
LPC-A( )MB2( )
基板用
ストレート・SMT
●部品表 ① 絶縁体 ② コンタクト②
①
③
12 26 15.2 29.2 14 28 ●寸法表 LPC-A14MB2( ) LPC-A28MB2( ) 製番 A B C 注）位置決めボス付 B A 2 2 5 1 1 HONDA LPC JAPAN C 0.5 6.5 3 1.2以下 C A 2±0.05 1±0.05 ±0.1 ±0.1 2-φ1 0.8 3.4 3.4 ② ① 0.5 φ0.9 □ 基板参考寸法図 □●製番の構成
LPC- ( ) FY( )
①シリーズ名
②芯数：
６∼２２
③表面処理
+C
：スズ銅めっき
G+
：金めっき
LPC-( )FY( )
ストレート・SMT
●部品表 ① 絶縁体 ② コンタクト②
③
①
4 6 8 10 12 14 16 18 20 6.6 8.6 10.6 12.6 14.6 16.6 18.6 20.6 22.6 2 4 6 8 10 12 14 16 18 6 8 10 12 14 16 18 20 22 ●寸法表 LPC-6FY( ) LPC-8FY( ) LPC-10FY( ) LPC-12FY( ) LPC-14FY( ) LPC-16FY( ) LPC-18FY( ) LPC-20FY( ) LPC-22FY( ) 製番 A B D n 注）位置決めボス付き “製番の構成”の組合わせによっては計画中の場合が ございますので、各営業担当にお問い合わせ下さい。 1 14 2 B 2 0.5 A 5 1 D 0.7 0.7 ① ② D±0.05 基板参考寸法図 φ0.9±0.05 2±0.05 x（n/2-1）＝A±0.1 2±0.05 1±0.05 2.1 ±0.05 2.1 ±0.05 2.4 ±0.1●製番の構成
LPC-PK1-10
①
①シリーズ名
②１０個連続
誤挿入防止キー
LPC-PK1
アクセサリー
ディップタイプ用
②
0.8 この製品は御注文数は、10個単位でお願いします。 注文数1で10連になります。 注） 0.9 □ 0.4 □ 0.25 0.65 2.5●製番の構成
LPC-PK
①シリーズ名
LPC-PK
ケーブルコネクタ用
①
1.1 1.3 1.1 C0.1 0.5 1.3 □ 0.4 5.9 5.2 3.2 2.2 1.2 0.88 10 12 14 18 20 22 24 28 34 38 42 48 16.15 18.15 20.15 22.15 26.15 28.15 30.15 32.15 36.15 42.15 46.15 50.15 56.15
●製番の構成
