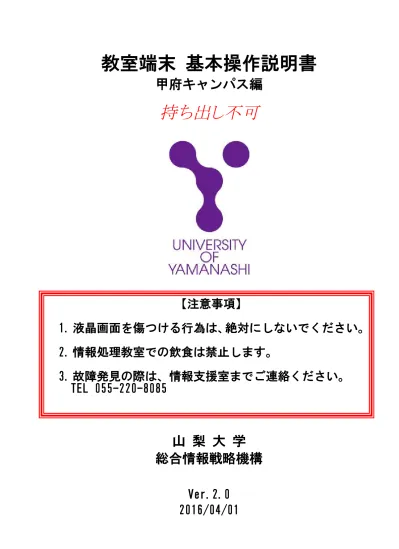

教室端末 基本操作説明書
甲府キャンパス編
持ち出し不可
山 梨 大 学
総合情報戦略機構
Ver.2.0
【注意事項】
1. 液晶画面を傷つける行為は、絶対にしないでください。
2. 情報処理教室での飲食は禁止します。
3. 故障発見の際は、情報支援室までご連絡ください。
TEL 055-220-8085
目次 0. 情報処理教室の端末について (P.2) 1. Windows7 起動・シャットダウンの方法 (P.3 ～ P.4) 1.1. 起動 1.2. シャットダウン 2. ユーザ名とパスワード (P.5 ～ P.7) 2.1. パスワードの変更方法 2.2. パスワード設定の注意点 2.3. 暫定パスワードの発行 3. 教室端末でのファイル保存 (P.8 ～ P.9) 3.1. 教室端末のドライブ構成 3.2. ユーザ領域（Ｕドライブ） 3.3. U ドライブの書き込み制限 3.4. U ドライブ内のフォルダ 4. USB メモリの使い方 (P.10) 4.1. USB メモリ取り付け 4.2. USB メモリ取り外し 5. PDF ファイル作成 (P.11 ～ P.12) 5.1. 作成方法 1 5.2. 作成方法 2 6. Web の閲覧 (P.13) 7. メール (P.14 ～ P.20) 7.1. Web ブラウザでの利用方法 7.2. Thunderbird（メールソフト）での利用方法 8. 利用可能なアプリケーション (P.21 ～ P.22) 8.1. 基本セット 8.2. 拡張セット 9. ゴールドフィンガースクール（タイピング練習） (P.23 ～ P.24) 10. Ubuntu Linux (P.25 ～ P.32) 10.1. 起動 10.2. デスクトップ環境の変更 10.3. シャットダウン 10.4. ファイルを保存する 10.5. USB メモリの使い方 10.6. PDF ファイルの作成 10.7. Web の閲覧 10.8. 利用可能なアプリケーション 11. 印刷出力 (P.33 ～ P.35) 11.1. Windows7 での印刷出力 11.2. Ubuntu での印刷出力 付録 オンデマンドプリント 仮想デスクトップ 端末設置マップ
0. 情報処理教室の端末について
情報処理教室に設置してある端末はシンクライアントシステム（ネットブート方式）を採 用しています。 シンクライアントシステムとは、ユーザが利用する端末に OS やアプリケーションをインス トールせず、端末を起動するたびにサーバからネットワークを経由して OS やアプリケーショ ン（ディスクイメージといいます）を取り込むシステムです。そのため端末の利用には常にネ ットワークに接続されている必要があります。また、端末の起動ごとに初期状態に戻ります ので自身で作成したファイルはユーザ領域に保存するなどの注意が必要です。 端末の設置場所と設置数については最終ページにある「端末設置マップ」をご覧ください。端末の概要
機種 NEC Mate MG-E
OS Windows 7 Professional 32bit CPU Intel Core i5 2.50GHz
メモリ 4GB ユーザ領域 U ドライブ 5GB アプリ OS サーバ ディスクイメージ 情報処理教室の端末 シンクライアントシステム ストレージ ユーザ 領域
1. Windows7 起動・シャットダウンの方法
1.1. 起動
ディスプレイの下にある電源スイッチを押してください。
下画面が表示されますのでCtrl + Alt + Delキーを押してください。 電源スイッチ
ログオン画面が表示されたらユーザ名とパスワードを入力して「Enter」キーを押す、ま たは「→」をクリックします。ユーザ認証が完了すると、デスクトップ画面が表示されま す。
1.2. シャットダウン
2. ユーザ名とパスワード
端末のログオン時にも入力しましたが、ユーザ名（ログイン ID ともいいます）とパスワ ードを入力して本人確認することをユーザ認証といいます。ユーザ名とパスワードは各シ ステムで共通になっています。ユーザ名とパスワードは YINS-SSO（Yamanashi Information Network System - Single Sign On）と呼ばれるシステムを中心に管理されています。パスワー ドは定期的に変更するなどセキュリティの確保に努めてください。
2.1. パスワードの変更方法
パスワードを変更するには、デスクトップ上の「パスワード変更」のアイコンをクリッ クします。 または、YINS-SSO ログイン画面の【パスワード変更はこちらから】の部分をクリックし ます。 YINS-SSO ログイン画面 （配色は変化します）パスワード変更画面では、「ログイン ID」､「現在のパスワード」､「新しいパスワード」､ を入力して「変更」ボタンをクリックするとパスワード変更が完了します。 また、その際に携帯電話などのメールアドレスを「連絡先メールアドレス」に入力してお くと後述「2.3.暫定パスワードの発行」が可能になります。
2.2. パスワード設定の注意点
パスワードに使用できる記号と文字数には以下の制限があるので注意してください。 ユーザIDと同じ文字列や一般的な名前などの安易な文字列については、パスワード設定 できないようにチェックがかかります。設定できる記号 * ? ~ ^ [ ] { } / @ ! # % _ + - , . =
2.3. 暫定パスワードの発行
パスワードを忘れてしまった場合は、暫定パスワードを発行し、パスワードを再設定し て下さい。 パスワード変更画面下部にある【暫定パスワード発行はこちら】というリンクをクリッ クしてください。 「ログインID」を入力して「暫定パスワード発行」をクリックすると､「2.1.パスワー ドの変更方法」で登録した「連絡先メールアドレス」に暫定パスワード発行の案内メール が次の通り送信されます。 差出人：[email protected] 件名：[YINS-SSO]暫定パスワード発行依頼を承りました この確認メールが届いた時点では､まだ暫定パスワード発行は完了していません。メー ルに記載されているリンクを開いた時点で､暫定パスワードが設定されます。設定された 暫定パスワードはメールで通知されますので、パスワード変更を行ってください。 この暫定パスワード発行のメールに心当たりが無い場合には､総合情報戦略機構まで連 絡をお願いします。3. 教室端末でのファイル保存
教室端末ではユーザが作成したファイルの保存可能な領域を用意しています。この領域を ユーザ領域といい、ここにファイルを保存することによって、情報処理教室・オープン端 末室にあるどの端末からでも保存したファイルが利用できます。3.1. 教室端末のドライブ構成
教室端末のドライブ構成は下図の通りです。 ファイル保存が可能なユーザ領域はＵドライブに設定されています。Ｃドライブに保存 しても再起動すると消えてしまいますので注意してください。デスクトップ上の「マイド キュメント」のショートカットはＵドライブの「My Documents」フォルダと同一です。 マイコンピュータ Ｕ：ドライブ ユーザ領域 Ｅ：ドライブ ＤＶＤ Ｃ：ドライブ システム領域 My Documents フォルダ public_html フォルダ 各自で作成した ファイル 各自で作成した フォルダ3.2. ユーザ領域（Ｕドライブ）
U ドライブは 5GB まで利用が可能です。デスクトップのマイコンピュータを開くと下画 面のように U ドライブの空き領域が表示されます。U ドライブ内の容量が増えるとサー バ・ネットワークの負荷が大きくなりますので、必要の無いファイルは削除、もしくは USB メモリに保存するなどしてください。3.3. Ｕドライブの書き込み制限
U ドライブの利用量が 5GB を超過するとファイルを書き込みできなくなります。書き込 みができなくなるまでの動作は次の通りです。 ①U ドライブの利用量が残り 10％未満になると、ログオン時に「残り 10％未満」になっ たとの注意メッセージが表示されます。 ②U ドライブの空きがなくなるとログオン時に「超過した状態で 7 日経過すると書き込み できなくなる」との注意メッセージが表示されます。 ③容量超過後 7 日間の猶予期間中に 5GB 以下まで削除しないと、U ドライブに書き込みが できなくなります。ファイルを書き込み可能にするには空き容量を確保してください。3.4. Ｕドライブ内のフォルダ
U ドライブに生成されている各フォルダの用途は下表の通りです。これ以外にも各アプ リケーションを利用すると自動的に作業用フォルダが生成されたりします。設定ファイル の削除や編集は不用意に行わないでください。 フォルダ名 用途 Desktop Ubuntu のデスクトップに置くショートカットが入っています。 Favorites Internet Explorer の「お気に入り」設定ファイルが入っています。 goldfinger2010 ゴールドフィンガーの設定ファイルが入っています。Google Google Chrome の設定ファイルが入っています。 GoogleEarth Google Earth の設定ファイルが入っています。
mozilla Firefox と Thunderbird の設定ファイルが入っています。 My Documents デスクトップのマイドキュメントフォルダと同一です。 Pictures 描画ファイル保存先です。 public_html Web 公開用のフォルダです。このフォルダにファイルを保存すると、 そのファイルが下記 URL でインターネットに公開されるので注意し てください。 http://www.ccn.yamanashi.ac.jp/~学籍番号/ファイル名 Printer プリントアウトに必要な設定ファイルが入っています。
4. USB メモリの使い方
教室端末で作成したファイルを持ち運ぶ必要がある場合は、各自で USB 接続のフラッシ メモリ（USB メモリ）を用意してください。4.1. USB メモリ取り付け
USB メモリは、本体両側面の USB 接続ポートへ挿すと利用することができます。下画面で はリムーバブルディスク（F ドライブ）として認識されています。4.2. USB メモリ取り外し
画面右下の USB デバイスのタスクアイコンをクリックしてください。隠れている場合は下 画面の▲ボタンをクリックすると表示されます。 アイコンをクリックすると下画面が表示されるので、「USB DISK の取り出し」をクリック してください。 下画面のメッセージが表示されるのを確認し、USB メモリを取り外します。5. PDF ファイル作成
Word や Excel で作成したファイルを「いきなり PDF」というソフトウェアを使って PDF フ ァイルに変換することができます。Word を例に 2 つの方法を説明します。5.1. 作成方法１
「ファイル」タブをクリックし、「名前を付けて保存」をクリックしてください。 【ファイルの種類】をクリックして、[PDF (*.PDF)] をクリックします。 ファイル名を入力し「保存」ボタンをクリックします。 「発行後にファイルを開く」にチェックすると作成した PDF ファイルが確認できます。5.2. 作成方法 2
6. Web の閲覧
Web ブラウザとして Internet Explorer・Firefox・Chrome が利用できます。 Internet Explorer Firefox Chrome
7. メール
山梨大学のメールサービスは Microsoft 社がクラウドサービスしている Office365 メール を利用しています。このメールサービスは学内だけではなく自宅・外出先のパソコン・スマー トフォンからも利用することができます。
次の利用方法があります。
利用方法 1. Web ブラウザ（Internet Explorer・Firefox・Chrome など） 利用方法 2. メールソフト（MS Outlook・Thunderbird など） 次の利用制限があります。 １ユーザあたりのメールボックス容量 50GB １メールあたりの送受信可能な最大容量 25MB
7.1. Web ブラウザでの利用方法
ここではメールサービスへのログインとメール送受信の最低限の利用方法を記載してあ ります。それ以外の利用方法について、詳しく知りたい場合は Microsoft 社の Web ページを ご覧ください。（総合情報戦略機構 Web のマニュアルからリンクしています） なお、Web メールの操作仕様は Microsoft 社において随時変更される場合がありますので、 ご理解をお願いします。7.1.1. サインイン
Web ブラウザを起動して https://www.outlook.com/yamanashi.ac.jp にアクセスしてく ださい。もしくは総合情報戦略機構ホームページの左側にある「Office365」のアイコンを クリックしてください。ログイン画面が開きますのでユーザ名とパスワードを入力して「サ インイン」をクリックしてください。初回サインイン時は下画面が表示されます。 タイムゾーンは「（UTC＋09:00）大阪、札幌、東京」を選択して「保存」をクリックして ください。 ユーザのメールボックスが表示されます。メールの件名リストを選択すると右欄にメー ル本文を表示します。
メール件名リスト
メール本文
フォルダリスト
7.1.2. サインアウト
Office365 を終了するにはサインアウトしてください。画面右上のユーザ名をクリックす るとメニューが表示されます。メニューの「サインアウト」をクリックします。7.1.3. メールの作成と送信
メールボックスを開いた状態で画面左上にある「新しいメール」をクリックしてくださ い。画面右側にメール作成フォームが表示されるので、「宛先」・「件名」・「本文」を入力し て「送信」をクリックするとメールが送信されます。 別ウィンドウでメールを編集する場合は、画面右上のアイコンをクリックしてください。 ユーザ名メール作成フォーム
7.1.4. メールボックスの容量
メールボックスの容量が一杯になるとメールの送受信ができなくなります。メールボッ クスの容量に注意し、不要なメールは削除するようにしてください。 メールボックスの容量を確認するには画面右上の設定アイコンをクリックしてメニュー を開きます。メニューにある「オプション」をクリックしてください。 下画面にて現在のメールボックスの使用量を確認することができます。7.2. Thunderbird（メールソフト）での利用方法
ここでは初回設定とメール送受信の最低限の利用方法を記載してあります。7.2.1. 初回アカウント設定
デスクトップの Thunderbird アイコンを、ダブルクリックして起動します。 起動後、下画面が開きますので「メールアカウントを設定する」を選びます。 「あなたのお名前」「メールアドレス」「パスワード」を入力し、右下の「続ける」を クリックします。メールアカウントの設定は下表のとおり設定してください。 種別 プロトコル サーバのホスト名 ポート番号 SSL 認証方式 受信 IMAP outlook.office365.com 993 SSL/TLS 通常のパスワード認証 送信 SMTP smtp.office365.com 587 STARTTLS 通常のパスワード認証 ユーザ名は自身のメールアドレスを入力します。入力後「完了」ボタンをクリックして ください。アカウントの設定は以上で完了です。
7.2.2. メールの受信
メールは受信すると自動的に受信トレイに表示するようになっています。ウィンド ウの構成は下画面になっています。フォルダリスト
メール件名リスト
メール本文
7.2.3. メールの作成と送信
新規メールを作成・送信するには「作成」アイコンをクリックしてください。
編集画面が開くので「宛先」「件名」「本文」を入力してメールを編集してください。「送 信」アイコンをクリックするとメールが送信されます。
8. 利用可能なアプリケーション
端末に搭載されている教育研究用アプリケーションは情報処理教室・オープン端末で利 用可能な「基本セット」と情報処理教室での利用を優先した「拡張セット」があります。 場所や時間帯によって利用できるアプリケーションが変わりますので機構のホームページ を確認してください。8.1. 基本セット
基本セットは情報処理教室・オープン端末で利用できるアプリケーションです。 項番 アプリケーション バージョン 1 Mozilla Thunderbird ※ 2 Internet Explorer 8 3 Google Chrome ※ 4 Mozilla Firefox ※ 5 Office Professional 2010 6 LibreOffice 4.1.4.2 7 いきなり PDF 8.0 8 Eclipse 4.2.09 Visual Basic Express Edition 2010 10 Visual C# Express Edition 2010 11 Visual C++ Express Edition 2010 12 Visual J# Express Edition 2005
13 Abobe AIR SDK 4.0.0.1390
14 Android SDK r20
15 J2SE Development Kit 7u5 16 Microsoft Windows Phone Developer Tools 7.1
17 R 3.0.2
18 Adobe FlashPlayer ※
19 Adobe QuickTime ※
20 RealNetworks RealPlayer ※ 21 Windows Media Player ※ 22 Gold Finger School 2010
23 WinSCP ※
24 Google Earth ※
25 ウィルスバスターCorp. ※
8.2. 拡張セット
拡張セットは利用ライセンス数が制限されているアプリケーションです。これらのアプ リケーションは情報処理教室での講義利用が優先されます。講義時間帯（1 限～5 限）のオ ープン端末では利用が制限されますので注意してください。 項番 アプリケーション ライセンス数 1 Mathematica 71 2 MATLAB 71 3 SimuLink 714 Signal Processing ToolBox 71
5 Control ToolBox 71 6 VectorWorks 66 7 Creo Elements/Direct ※500 8 SPSS 71 9 Amos 日本語対応版 3 10 GENETYX 5 11 ATGC 1 12 ANSYS University 5 13 ESRI Arcinfo 31
14 ESRI ArcGIS Spatial Analyst 31 15 ESRI ArcGIS 3D Analyst 31 16 ESRI ArcGIS Geostatistical Analyst 31 ※Creo Elements/Direct は実質的にライセンス超過しないので利用制限を解除してあります。
9. ゴールドフィンガースクール（タイピング練習）
デスクトップの「ゴールドフィンガースクール」アイコンをダブルクリックします。
ログイン ID を入力します。
練習を始めるときは、『Gold Finger School』アイコンをクリックして下さい。 日々の練習をクリックして練習が開始されます。 【困ったときは】 ① ログイン時に『ID が見つかりません新規データですか？』と表示されたら？ ホームディレクトリ(U:\)に『ログイン ID.PAS』ファイルがあることを確認してく ださい。ない場合はそのまま『OK』してファイルを作り直してください。 ② 名前の最後の 1 文字が表示されない ホームディレクトリ(U:\)にある『ID.PAS』ファイルをメモ帳で開き、末尾で改行し
10. Ubuntu Linux
教室端末では、Windows7 の仮想環境で Ubuntu Linux を利用することができます。
10.1. 起動
Windows7 デスクトップの「Oracle VM VirtualBox」アイコンをダブルクリックします。 「Oracle VM VirtualBox マネージャー」が開きますので「起動」ボタンをクリックしてく ださい。
ユーザ認証が完了すると下画面が表示されます。
10.2. デスクトップ環境の変更
初期のデスクトップ環境は「KDE」が選択されています。それ以外のデスクトップ環境を 利用するには、ログイン画面のユーザ名入力部分にあるアイコンをクリックしてください。 アイコンをクリックすると下画面が表示されますので希望するデスクトップ環境を選択 してください。010.3. シャットダウン
シャットダウンするには、デスクトップ画面左下にあるアイコンをクリックしてメニュ ーを表示し「終了」のタブから「シャットダウン」を選択してください。10.4. ファイルを保存する
Ubuntu ではユーザに書き込み権限がついているディレクトリ上（デスクトップなどを含 む）でファイルの保存が可能です。ユーザのホームディレクトリについてはWindows7 の U ドライブと共有しています。 文字コードの違いにより Windows で作成した日本語ファイル名は、Ubuntu では文字化け する、または、Ubuntu で作成したファイル名が Windows で文字化けすることがありますの で注意してください。 ホームディレクトリは「コンピュータ」タブから選択できます。ホームディレクトリが表示されます。
10.5. USB メモリの使い方
教室端末で作成したファイルを持ち帰る必要がある場合は、各自で USB 接続のフラッシ メモリ（以下 USB メモリ）を用意してください。10.5.1. USB メモリ取り付け
USB メモリを認識させるには、まず本体両側面の USB ポートへ挿してください。 VirtualBox の「デバイス」メニューから「USB デバイス」→「USB Flash Memory」を選択 してください。USB メモリがマウントされます。USB メモリが認識されるとデスクトップ右下に下画面が表示されます。表示されている リムーバブルメディアを選択すると中身が表示されます。
10.5.2. USB メモリ取り外し
デスクトップ画面のタスクバーにある USB アイコンをクリックしてください。利用可能 なデバイスが表示されますので取り外す USB デバイスのアイコンをクリックすると安全に 取り外すことが可能です。
10.6. PDF ファイルの作成
「Libre Office Writer」を例に説明します。ツールバーにある「PDF」のアイコンをク リックして保存してください。
もしくはメニューの「ファイル」から「PDF としてエクスポート」を選択し、保存してく ださい。
10.7. Web の閲覧
10.8. 利用可能なアプリケーション
10.8.1. 基本セット
Ubuntu では以下のアプリケーションが利用可能です。 項番 アプリケーション バージョン 1 KDE 4.4.8.4 2 Thunderbird 24.3 3 Firefox 24.3 4 Chromium 32.0.1700.107 5 gcc-c++ 4.6.3-1 6 gfortran 4.4.6.3-1 7 gcc-java 1.6.0.30 8 Perl 5.14.2 9 PHP 5.3.10-1 10 Ruby 4.8 11 Eclipse 3.7.2-1 12 make 3.81 13 gdb 7.4-2012.04 14 Ghostscript 9.05 15 ps2pdf14 2009 16 Xdvi 22.84.13 17 jBibTeX 3.1.11 18 LaTeX 3.1415-1.40.10 19 PlaTeX 3.1415-p3.1.11 20 Emacs 23.3.1 21 XEmacs 21.4.22 22 GIMP 2.6.12 23 Gnuplot 4.4.3 24 Inkscape 0.48.3.1 25 TGIF 4.2.5-1 26 Kterm(xterm-i18n) 6.2.0 27 bash 4.2-2 28 tcsh 6.17.06-2 29 Google Mozc 1.3.975.102-2 30 nkf 2.11-2 31 openssh 1.5.9p1-5 32 wget 1.13.4-2 33 Libre Office 3.5.4 34 Octave 3.2.435 R 2.14.1 36 Maxima 5.24.0 37 TkGate 1.8.7-4 38 Adobe FlashPlayer 11.2
10.8.2. 拡張セット
Ubuntu では以下のアプリケーションがライセンスサーバで管理されています。 項番 アプリケーション ライセンス数 1 Mathematica 71 2 MATLAB 7111. 印刷出力
教室端末からの印刷は、情報処理教室など学内に設置してあるオンデマンドプリンタを 利用してください。オンデマンドプリンタとは、印刷出力する端末の場所に関係なく印刷 物を受け取れるプリンタです。例えば、近くのプリンタが混雑している場合、空いている 別の場所のプリンタからも印刷物を受け取れます。プリンタおよび複合機（プリンタ・コ ピー・スキャナ各機能を備える）の設置場所と設置数は最終ページの「端末設置マップ」 をご覧ください。 なお、印刷は有料となっており、大学生協発行のプリペイドカードが必要になります。 プリペイドカードはお近くの販売機もしくは大学生協売店にてお買い求めください。11.1. Windows7 での印刷出力
Word の印刷出力例です。 「ファイル」から「印刷」を選択してください。下画面が表示されるので「プリン タ」が「Multi-model Print Driver 2（甲府キャンパス）」になっているか確認してくだ さい。その他、部数印刷方法に変更があれば該当箇所を修正してください。問題なけれ ば「印刷」アイコンを押してください。以上で印刷出力は完了です。印刷するプリンタへ移動してタッチパネルを操作してく ださい。操作方法はプリンタ備え付けの操作マニュアルを参照してください。
なお、印刷の「白黒／カラー」は「白黒」が初期値になっています。カラー印刷する場 合は前項の画面の「プリンタのプロパティ」を選択してください。 プロパティ画面が開きますので「カラーモード」のプルダウンメニューから「カラー（自 動判別）」を選択して「OK」をクリックするとカラー出力になります。
11.2. Ubuntu での印刷出力
Libre Office の印刷出力例です。「ファイル」から「印刷」をクリックします。全般タブの「プリンタ：カラー」または「プリンタ：白黒」を選択してください。01 と 02 はどちらを選択しても構いません。プリンタと複合機は出力先として異なりますので ので注意してください。 「印刷」をクリックすると印刷出力は完了です。印刷するプリンタへ移動してタッチ パネルを操作してください。操作方法はプリンタ備え付けの操作マニュアルを参照して ください。
自宅のパソコン 研究室のパソコン 山梨大学データセンター ネットプリントセンター 甲府・医学部キャンパ セブンイレブン
