MegaPAC (メガパック) Family の出力電圧構成
は、その自由な選択によってあらゆるユーザーの
期待に応えます。
必要な出力を構成するDC-DCコンバータモジュ
ールをコンバータパックと呼ぶ出力カードに収
納し、それらを枚数に応じた適切なサイズのケ
ースに組み込めば、1台の多出力電源が完成しま
す。
このケースは幾つものコンバータパックを搭載
する用途に、スロットイン形式のフロントエンド
に標準化されています。
単相AC入力から3相AC入力、高電圧用DC入力
と幅広い用途をカバーする標準モデル。
また、EMI/RFIフィルタ、イネーブル/ディセーブ
ル、過電圧・過電流保護機能、ジェネラルシャット
ダウン、AC OK信号等豊富な機能とオプショナル
を選択することができます。
こうしてMegaPACファミリはカスタム電源開発
に費やされる莫大な費用と工数の削減に貢献し
ます。

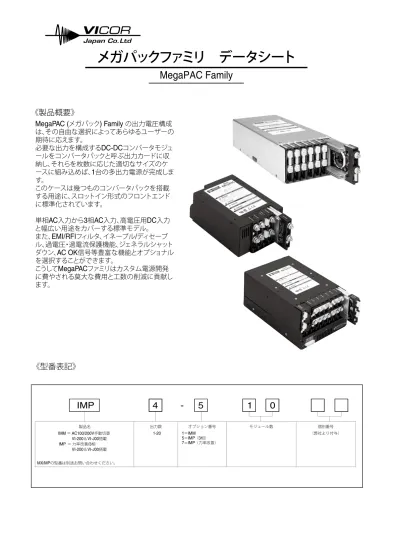

MegaPAC Family
メガパックファミリ データシート
《製品概要》
《型番表記》
IMP
4
-
5
1
0
製品名
IMM ＝ AC100/200V手動切替
VI-200＆VI-J00搭載
IMP ＝力率改善/3相
VI-200＆VI-J00搭載
MX/MPの型番は別途お問い合わせください。
オプション番号
M
M
I
＝
1
）
相
3
（
P
M
I
＝
5
）
善
改
率
力
（
P
M
I
＝
7
出力数
1-20
個別番号
（弊社より付与）
モジュール数
（特に指定のない場合、周囲温度25℃、標準入力電圧、75％負荷とします。）
《スペック》
100 Vac, 200Vac
90∼132, 180∼264Vac
(47∼63Hz)
手動切替
0.75 % (Max.)
30 A0-P @100Vac
40 A0-P@200Vac
15 msec
3 msec以上
1.6 mA (Typ.)
@200Vac,60Hz
EN55022 Curve A準拠
FCC Class A準拠
0.55 @100 Vac
0.50 @200 Vac
1.2/50μsec; 3kVﾊﾟﾙｽ
2J（両極性）
5スロット
10出力
「3. コンバータパック一覧」に記載
−20% ∼＋10% (標準)、「3. コンバータパック一覧(3)」参照
0.75 %Max (10∼100% 負荷時)
2 % （標準出力電圧)
標準出力電圧モデル：2% （但し、5V出力モデル：225mV、3.3V, 2V出力モデル：200mV）
105∼135 % （出力電圧垂下特性。但し、モジュパックの5V以下出力は、フの字特性）
110∼135 % （モジュパックのみに適用）
80 % (Typ.)
1,000 W @35℃
(200Vac入力時)
760 W @35℃
(100Vac入力時)
-20℃∼65℃
全負荷：0∼35℃
25%負荷：0∼65℃
0 ∼ 95%Rh （但し、結露なきこと）
cTÜVus , CE
3.0 kg
200 Vac３相
180∼264 Vac３相
(47∼500Hz)
260∼380 Vdc
40 A0-P @240Vac
3.5mA (Typ.)
@264Vac 3相, 60Hz
EN55022 Curve A準拠
FCC Class A準拠
0.80 @200 Vac(３相)
10スロット
20出力
2,000 W @ 45℃
(3相200Vac入力時)
全負荷：0∼45℃
40%負荷：0∼65℃
8.0 kg
100 Vac, 200Vac
85∼264Vac
(47∼63Hz)
100∼380 Vdc
30 A0-P @100Vac
70 A0-P @200Vac
3.1 mA (Typ.)
@260Vac, 60Hz
EN55022 Curve B準拠
FCC Class B準拠
0.99 @100 Vac
0.98 @200 Vac
8スロット
16出力
1,600 W @35℃,
(200Vac入力時)
1,150 W @35℃
(100Vac入力時)
全負荷：0∼35℃
25%負荷：0∼60℃
4.5 kg
入力特性
標準入力電圧
入力電圧
入力電圧変動率
突入電流
瞬停許容時間(全負荷)
ﾊﾟﾜｰﾌｪｲﾙ信号
漏れ電流(参考値)
EMI
力率
（全負荷時）
サージ耐量
(ｺﾓﾝﾓｰﾄﾞ&ﾉｰﾏﾙﾓｰﾄﾞ)
出力特性
最大ｺﾝﾊﾞｰﾀﾊﾟｯｸ数
最大出力数
出力電圧
出力電圧調整可能範囲
負荷変動
電圧設定精度
リップル&ノイズ
(20 MHz BW)
過電流保護機能
過電圧保護機能
効率
出力電力(※1)
環境特性
保存温度範囲
動作温度範囲(※2)
動作・保存湿度範囲
その他
安全規格
重量
PFCメガパック ミニメガパック ３相メガパック
《コンバータ・パック》
メガパック・ファミリは、出力部を コンバータ･パック と呼ぶカード電源にしています。コンバータ・パックの心臓
部には、VI-200/VI-J00シリーズ電流共振型DC-DCコンバータを搭載しており、その豊富な製品ラインアップによ
り、あらゆるご要望に対応できます。
コンバータ・パックには、次の４種類を用意しており、これらの組み合わせによりご希望の電源を構成することが
できます。
1. * 出力電流により、出力電力を規定します。
2. 灰色の領域は、ブースタ接続による出力電力を拡張できます。
(2)
デュアルパック、ジュニアパック、ラムパック：出力電圧・出力電流一覧表
1. * 出力電流により、出力電力を規定します。
2.ラムパックは灰色の領域。
(3)
コンバータ・パックオプション機能一覧表
* 出力電圧の状態を示す信号が出力できます。
** ±10％以外の可変範囲をご希望のときは弊社まで相談して下さい。ラムパックでは、ラムでの電圧降下分を補正するために
Tのオプションを選択してください。また、ラムの定格である5∼50Vdcの範囲外には電圧設定しないでください。
パワーグッド機能 *
出力電圧調整±10% **
ローカルセンス
VI-200 & VI-J00 Series
DC-DC Converter VI-J00 SeriesDC-DC
Converter
VI-J00 Series
DC-DC
Converter
VI-J00 Series
DC-DC
Converter
VI-J00 Series
DC-DC
Converter
RAM
(1)
モジュパック：出力電圧・出力電流一覧表
200W
150W
100W
75W
50W
2V *
40A
30A
20A
15A
10A
24V
8.3A
6.2A
4.1A
3.1A
2.0A
15V
13.3A
10A
6.6A
5.0A
3.3A
12V
16.6A
12.5A
8.3A
6.2A
4.1A
5V
40A
30A
20A
15A
10A
3.3V *
40A
30A
20A
15A
10A
28V
7.1A
5.3A
3.5A
2.6A
1.7A
48V
4.1A
3.1A
2.0A
1.5A
1.0A
出力電圧
100W
75W
50W
25W
2V *
ー
15A
10A
5.0A
24V
4.1A
3.1A
2.0A
1.0A
15V
6.6A
5.0A
3.3A
1.6A
12V
8.3A
6.2A
4.1A
2.0A
5V
ー
15A
10A
5.0A
3.3V *
ー
15A
10A
5.0A
28V
3.5A
2.6A
1.7A
0.8A
48V
2.0A
1.5A
1.0A
0.5A
出力電圧
D
T
L
デュアルパック
ー
○
○
モジュパック
○
○
○
ジュニアパック
○
○
○
ラムパック
○
○
標準
モジュパック
ラムパック
ジュニアパック
デュアルパック
《出力電力ディレーティング（下記（１）と（２）の組み合わせになります）》
（
1
）
入力電圧によるディレーティング
（注） ３相メガパックには、入力電圧による出力電力ディレーティングはありません。
（
2
）
温度によるディレーティング（各コンバータに適用）
PFCメガパック
ミニメガパック
PFCメガパック ミニメガパック
3相メガパック
（
4
）
コネクタ類
A : J9 , J1
入力コネクタ、
J10
インターフェースコネクタ
J9-1: 接地
J9-2: ＡＣホットライン（L2）
J9-3: ＡＣニュートラル（L1 / N）
信号名称
イネーブル / ディセーブル＃1
イネーブル / ディセーブル＃2
イネーブル / ディセーブル＃3
イネーブル / ディセーブル＃4
イネーブル / ディセーブル＃5
イネーブル / ディセーブル＃6
イネーブル / ディセーブル＃7
イネーブル / ディセーブル＃8
Vcc ＋ 5V, 0.3A
シグナルグランド
ACパワーOK
ゼネラル・シャットダウン
1．筐体側
コネクタ：モレックス製 39-30-1120または同等品
2．付属品
コネクタ：モレックス製 5557-12R
コンタクト：モレックス製 5556TL (#18∼24AWG線)
3．圧着工具
モレックス製57026-5000を推奨いたします。
端子番号
1
2
3
4
5
6
7
8
9
10
11
12
PFCメガパック
1
3 2
J9 入力コネクタ
4 10
7
1
9
3
8
2
11
5
12
6
J10 インターフェースコネクタ
J9-1: 接地
J9-2: ＡＣホットライン(L2)
J9-3: ＡＣニュートラル(L1/N)
J9-4: ストラップ (S2)
J9-5: ストラップ (S1)
信号名称
イネーブル / ディセーブル＃1
イネーブル / ディセーブル＃2
イネーブル / ディセーブル＃3
イネーブル / ディセーブル＃4
イネーブル / ディセーブル＃5
NC
NC
NC
Vcc ＋ 5V, 0.3A
シグナルグランド
ACパワーOK
ゼネラル・シャットダウン
1．筐体側
コネクタ：モレックス製 39-30-1120または同等品
2．付属品
コネクタ：モレックス製 5557-12R
コンタクト：モレックス製 5556TL (#18∼24AWG線)
3．圧着工具
モレックス製57026-5000を推奨いたします。
端子番号
1
2
3
4
5
6
7
8
9
10
11
12
ミニメガパック
1
3 2
5 4
J9 入力コネクタ
4 10
7
1
9
3
8
2
11
5
12
6
J10 インターフェースコネクタ
J1-1: ＡＣライン３（Ｌ３）
J1-2: ＡＣライン２（Ｌ２）
J1-3: ＡＣライン１（Ｌ１）
J1-4: 接地
信号名称
シグナルグランド
シグナルグランド
過熱警告
アナログ温度
ゼネラル・シャットダウン
NC
イネーブル / ディセーブル＃10
イネーブル / ディセーブル＃8
イネーブル / ディセーブル＃6
イネーブル / ディセーブル＃4
イネーブル / ディセーブル＃2
シグナルグランド
端子番号
1
2
3
4
5
6
7
8
9
10
11
12
３相メガパック
1
3 2
4
J1 入力コネクタ J10 インターフェースコネクタ
1．筐体側
ハウジング：タイコエレクトロニクスAMP製 #54489-4または同等品
コンタクト：タイコエレクトロニクスAMP製 #54326-2または同等品
2．付属品
ハウジング：タイコエレクトロニクスAMP製 #54483-4
コンタクト：タイコエレクトロニクスAMP製 #53892-4 (#20∼12AWG線)
3．圧着工具
タイコエレクトロニクスAMP製 #68347-1を推奨いたします。
信号名称
欠相
シグナルグランド
Vcc ＋ 5V, 0.3A
Vcc ＋ 5V, 0.3A
ACパワーOK
ACパワーフェイル
イネーブル / ディセーブル＃9
イネーブル / ディセーブル＃7
イネーブル / ディセーブル＃5
イネーブル / ディセーブル＃3
イネーブル / ディセーブル＃1
ゲートアウト（＃10）
端子番号
14
15
16
17
18
19
20
21
22
23
24
25
1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 16 17 18 19 20 21 22 23 24 25
B :
コンバータ・パック関係
1, 4：＋出力
2, 5：−出力
3：＋リモートセンス
6：−リモートセンス
1．筐体側
コネクタ：モレックス製 5566-06A2または同等品
2．付属品
ハウジング：モレックス製 5557-06R
コンタクト：モレックス製 5556TL (#18∼24AWG線)
3．圧着工具
モレックス製 57026-5000 (UL1007線用)
モレックス製 57027-5000 (UL1015線用)
J1A
デュアルパック出力端子（J1A, J1B）
3
6
1
4
2
5
J1B
3
6
1
4
2
5
1：トリム端子
2：＋リモートセンス
3：−リモートセンス
1．筐体側
コネクタ：モレックス製 53103-0320または同等品
2．付属品
ハウジング：モレックス製 51030-0330
コンタクト：モレックス製 50084-8160(#22∼24AWG線)
又は70058-0224
3．圧着工具
モレックス製 57036-5000
リモートセンス・トリム端子（J2）
3
1
2
1：Vcc
2：パワーグッド信号
3：パワーグッド反転信号
4：シグナルグランド
1．筐体側
コネクタ：モレックス製 5484-04AXまたは同等品
2．付属品
ハウジング：モレックス製 5480-04
コンタクト：モレックス製 5479PBTL (#22∼28AWG線)
3．圧着工具
モレックス製 57005-5000
＊コネクタそのもの（ハウジング）の番号とは違います。
パワーグッド端子（J3）（オプション設定）
3
1
2
4
デュアルパック
モジュパック J1Aデュアルパック出力端子
エアブロック
(+)出力
J2リモートセンス・トリム端子
出力電圧調整（オプション）
J3パワーグッド端子（オプション）
3相メガパックの一例
(-)出力
※オプションとして、標準ケーブルを用意しておりますので、ご相談ください。
《製品保証について》
１．保証範囲
保証範囲とは正常なご使用状態に於ける納入品単位の保証を意味するもので、
納入品の故障により誘発される損害については、当社では一切責任を負うものではありません。
２．無償保証
弊社製品の保証期間は、弊社工場出荷後２年間と定めており、保証期間中は無償にて修理致します。
修理対応不可の製品に関しましては、無償にて交換致します。
但し、次の場合は、保証期間内といえども有償修理とさせて頂きます。
・ 製品の落下、衝撃等、不適当な扱いや、仕様条件以外での使用による故障及び破損。
・ 天災による故障、及び破損。
・ 弊社又は弊社が指定する会社以外の者が製品に改造・修理加工を施す等、弊社の責任と見られない故障
及び破損。
３．有償修理
原則として、保証期間を過ぎた製品の修理は有償となります。
修理は、製品の返却修理を基本としております。止むなく出張修理を希望される場合、別途出張料金を請求させて
頂きます。
修理品に試験成績書を希望される場合は、有償となります。
（例外事項）
・ 製品の損傷、劣化が著しく、修理費用が製品単価を上廻る場合。又は、信頼性が維持出来ないと判断した
場合。
・ 製造中止後２年以上経過した製品等につきましては、修理不可能な場合がありますので、別途ご相談さ
せて頂きます。
４．修理品の保証
修理品は該当個所の性能、機能に限り修理後６ヶ月間無償保証させて頂きます。
（故障品の解析、修理の迅速化と正確な判断を期すため、ご使用条件、故障時の状況を極力詳細にご連絡頂けま
すようお願い致します。）
警
告
注
意
本製品をご使用の前に！
安全上のご注意
本製品のご使用にあたっては、注意事項を遵守され、安全設計をお願い致します。
ご使用方法を誤ると、感電・損傷・発火 の恐れがあります。
本資料に記載された製品は、航空宇宙機器・海底中継器・原子力制御システム・生命維持の為の
医療機器等の、極めて高い信頼性が要求される機器への搭載を目的としておりません。
●本製品は一般電子機器（事務・通信機器等）に使用されることを意図して
おります。
医療器・航空宇宙機・列車・原子力等の機器には使用しないで下さい。
●電源故障時は出力端子に過大電圧がかかったり、電圧低下等が生じ機器の
損傷発火等を誘発する恐れがあります。
最終機器には、電源故障時の保護対策を組込んで下さい。
●分解及び改造・加工をしないで下さい。内部に高圧部位があります。感電・
損傷・発火等の恐れがあります。
使用制限
保護対策の実施
分解等の禁止
●本製品は電子機器組込み用電源です。
貴社の本体装置には、ユーザーへの警告ラベルの貼付、取扱説明書には
注意事項を明記願います。
●指定使用温度範囲を超えて使用しないで下さい。感電・損傷・発火等の恐れが
あります。安全上、装置内部の温度測定を推奨致します。
●結露状態でのご使用はお止め下さい。感電等の恐れがあります。
●高温・多湿・塵埃・腐食性ガス環境でのご使用はお避け下さい。
感電等の恐れがあります。
●入力電圧・出力電力・電流・ベースプレート温度は規格内でご使用下さい。
これを超えると、製品の劣化・破損・感電等の恐れがあります。
●入力部（プラスピン側）にヒューズを接続して下さい。ヒューズが接続されて
いないと、故障時に感電・発火もしくは他の接続機器を損傷する恐れが
あります。
●安全の為に同梱されている「取扱注意事項」に指定されているヒュー
ズをご使用下さい。
●ベースプレート及びヒートシンクを接地して下さい。接地が不完全ですと
感電等の恐れがあります。
●落雷時等のサージ電圧防止策を実施して下さい。異常電圧による破損等
の恐れがあります。
●電源に埃等が積もりますと放熱と絶縁が悪化し、装置の劣化・破損・感電に
つながる恐れがあります。
●ファンは寿命部品です。仕様範囲を超えた高温・多湿及び腐食性ガスの
含まれる環境下でのご使用は、お避け下さい。塵埃防止の為にフィルタ等
を設置願います。特に、塩害の恐れのある環境下では塩分が内部に侵入
しないよう対策願います。
警告ラベル等の表示
使用温度範囲の遵守
湿気の厳禁
劣悪環境の回避
規格範囲内での使用
入力ヒューズの接続
ベースプレートの接地
サージ電圧防止策
ほこり対策
冷却ファンご使用時
