データ シート
Cisco Catalyst 9200
シリーズ スイッチ
Contents
製品概要 ... 3
製品の特徴 ... 3
プラットフォームの詳細 ... 4
スイッチのモデルと構成 ... 4
ネットワーク モジュール ... 4
プラットフォームの復元力 ... 5
電源ユニット ... 5
インテリジェントな PoE+ ... 5
スタッキング ... 6
ファン ... 7
パフォーマンスと拡張性 ... 7
プラットフォーム ソフトウェアの利点 ... 8
Cisco IOS XE ... 8
自動デバイス プロビジョニング ... 8
API 主導型の設定 ... 9
きめ細かい可視性 ... 9
シームレスなソフトウェア アップグレードとパッチ適用 ... 9
Cisco Trust Anchor テクノロジーで構築された信頼性の高いソリューション ... 9
SD-Access の基盤 ... 9
SD-Access によるセキュアなセグメンテーション ... 9
フル Flexible NetFlow ... 10
QoS ... 10
スマート オペレーション ... 10
WebUI： ... 10
RFID タグ： ... 11
ブルー ビーコン： ... 11
効率的なスイッチ動作
*： ... 11
Bluetooth 対応： ... 11
高性能 IP ルーティング ... 11
提供するソフトウェア ... 11
パッケージ：ネットワークと Cisco DNA のライセンス ... 11
サポートされるライセンスの組み合わせ ... 12
Cisco DNA Premier サブスクリプション ... 12
ネットワークのライセンス ... 13
Cisco DNA ライセンス ... 13
寸法、重量、音響、平均故障間隔 ... 14
コネクタ ... 15
管理機能および標準規格のサポート ... 15
安全性および適合規格 ... 20
シスコの次世代 Cisco Catalyst スイッチ向けサービス ... 21
Cisco Catalyst 9200 シリーズ スイッチのソフトウェア ポリシー ... 21
ネットワーク スタック コンポーネントに関するソフトウェア ポリシー ... 21
Cisco DNA 期間コンポーネントに関するシスコ組み込みサポート... 21
発注情報 ... 21
Cisco Capital ... 25
インテントベースのネットワークをあらゆる場所に拡張
Cisco
®Catalyst
®9200 シリーズ スイッチによって、インテントベース ネットワーキングと Catalyst 9000 ハードウェアおよ
びソフトウェアのイノベーションの力をさまざまな導入環境にまで拡張できます。Cisco Catalyst 9000 ファミリから発展した
Catalyst 9200 シリーズ スイッチは妥協のない簡素化、つまり安全性に優れ、常時接続可能で、簡素化された IT を提供
します。
Cisco Digital Network Architecture の基盤を構成する Catalyst 9200 シリーズ スイッチにより、お客様は、インテントベー
ス ネットワーキングのどの過程においても、他のベンダーが提供できないインテリジェンス、自動化、人間の知識を利用し
て複雑さの軽減、IT の最適化、運用コストの削減を実現できます。
Catalyst 9200 シリーズ スイッチにより、ハードウェアだけでなく、ソフトウェア、およびスイッチを流れるすべてのデータの整
合性を保護するセキュリティ機能を実現できます。また、ビジネスを継続させ、シームレスな運用を可能にする復元力を得ら
れます。Cisco IOS XE のオープン API と UADP ASIC 技術のプログラマビリティが結合された Catalyst 9200 シリーズ
スイッチにより、将来のイノベーションに対する投資を保護するために現在必要なものを得ることができます。
フル PoE+ 機能、電源とファンの冗長性、帯域幅を最大 160 Gbps まで拡大可能なスタック構成、モジュラ アップリンク、レ
イヤ 3 機能のサポート、コールド パッチ適用により、Catalyst 9200 シリーズ スイッチは、最も先進的で復元力のあるアー
キテクチャを備えた業界トップレベルのソリューションを提供し、コスト効率の高いブランチ オフィス アクセスを実現します。
製品概要
製品の特徴
●
最大 48 ポートの完全な Power over Ethernet Plus（PoE+）機能
●
フィールド交換可能ユニット（FRU）による復元力と、冗長構成の電源、ファン、モジュラ アップリンク
●
データまたは PoE+ による柔軟なダウンリンク オプション
●
オプションのバックプレーン スタック構成による運用の効率化（最大 160 Gbps のスタック帯域幅をサポート）
●
統合型の CPU を搭載する UADP 2.0 Mini により、優れたコスト構造と規模の最適化を実現
●
AES-128 MACsec 暗号化、ポリシーベースのセグメンテーション、信頼性の高いシステムによるセキュリティ強化
●
レイヤ 3 機能（OSPF、EIGRP、ISIS、RIP、ルーテッド アクセスを含む）
●
フル Flexible NetFlow を使用する高度なネットワークのモニタリング
●
Cisco Software-Defined Access（SD-Access）：
◦
エッジからクラウドに至るまでの環境全体でポリシーベースの自動化と Cisco Identity Services Engine
（ISE）による管理を実現することで、運用と展開を簡素化
◦
Cisco DNA Center
™によるネットワーク保証と解決時間の短縮
●
プラグアンドプレイ（PnP）対応：シンプルでセキュアな統合サービスにより、新しいブランチまたはキャンパスのデバ
イスの導入、既存のネットワークの更新が簡易化
●
Cisco IOS XE：モデル駆動型のプログラマビリティやストリーミング テレメトリを可能にする、Cisco Catalyst 9000
エンタープライズ製品ファミリ向けの、共通ライセンスに基づくオペレーティング システム
●
プログラム可能なパイプラインとマイクロエンジン機能を備えた ASIC、テンプレートベースで設定可能なレイヤ 2 と
プラットフォームの詳細
スイッチのモデルと構成
モデル FRU 電源 FRU ファン モジュラ アップリンク スタッキング帯域幅の サポート SD-Access のサポート モジュラ アップリンク モデル （C9200 SKU） ✓ ✓ ✓ 160 Gbps あり（仮想ネットワーク X 4） 固定アップリンク モデル （C9200L SKU） ✓ ✗ ✗ 80 Gbps 制限付き（仮想ネットワーク X 1）Cisco Catalyst 9200 シリーズは、4 つのモジュラ（C9200 SKU）と 8 つの固定（C9200L SKU）スイッチ モデルで構成され
ます。
図 1. Cisco Catalyst 9200 シリーズ スイッチ 表 1. Cisco Catalyst 9200 シリーズ スイッチの設定 スイッチ モデル ダウンリンク ポートの総数 （10/100/1000 または PoE+ 銅線） アップリンク設定 デフォルトのプライマリ AC 電源 ファン モジュラ アップリンク モデル C9200-24T 24 ポート データ モジュラ アップリンク オプション PWR-C5-125WAC FRU 冗長C9200-24P 24 ポートのフル PoE+ モジュラ アップリンク オプション PWR-C5-600WAC FRU 冗長
C9200-48T 48 ポート データ モジュラ アップリンク オプション PWR-C5-125WAC FRU 冗長
C9200-48P 48 ポートのフル PoE+ モジュラ アップリンク オプション PWR-C5-1KWAC FRU 冗長
固定アップリンク モデル C9200L-24T-4G 24 ポート データ 4 X 1 G 固定アップリンク PWR-C5-125WAC 固定冗長性 C9200L-24P-4G 24 ポートのフル PoE+ 4 X 1 G 固定アップリンク PWR-C5-600WAC 固定冗長性 C9200L-48T-4G 48 ポート データ 4 X 1 G 固定アップリンク PWR-C5-125WAC 固定冗長性 C9200L-48P-4G 48 ポートのフル PoE+ 4 X 1 G 固定アップリンク PWR-C5-1KWAC 固定冗長性 C9200L-24T-4X 24 ポート データ 4 X 10 G 固定アップリンク PWR-C5-125WAC 固定冗長性 C9200L-24P-4X 24 ポートのフル PoE+ 4 X 10 G 固定アップリンク PWR-C5-600WAC 固定冗長性 C9200L-48T-4X 48 ポート データ 4 X 10 G 固定アップリンク PWR-C5-125WAC 固定冗長性 C9200L-48P-4X 48 ポートのフル PoE+ 4 X 10 G 固定アップリンク PWR-C5-1KWAC 固定冗長性
ネットワーク モジュール
Cisco Catalyst 9200 シリーズ スイッチは、表 1 に示すように、モジュラまたは固定のアップリンクを搭載しています。フィー
ルド交換可能なネットワーク モジュールを備えるモジュラ型 SKU では、1 G から 10 G 以上に無停止で移行することでイン
フラストラクチャの投資保護を実現できます。スイッチをご購入いただく際に、表 2 に示されているネットワーク モジュール
から選択できます。

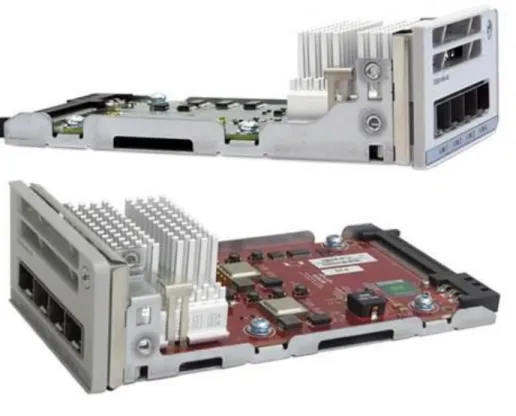

図 2. Cisco Catalyst 9200 シリーズ スイッチ ネットワーク モジュール 表 2. ネットワーク モジュールの部品番号と説明 ネットワーク モジュール 説明 C9200-NM-4G 4 X 1 G ネットワーク モジュール C9200-NM-4X 4 X 1 G/10 G ネットワーク モジュール C9200-NM-BLANK ネットワーク モジュールなし
その他の詳細については、以下のドキュメントに記載のよくある質問をお読みください。
https://www.cisco.com/c/dam/en/us/products/collateral/switches/catalyst-9000/nb-09-cat-9k-faq-cte-en.pdf
プラットフォームの復元力
電源ユニット
Cisco Catalyst 9200 シリーズ スイッチは、フィールド交換可能な電源をサポートしています（図 3）。各スイッチにデフォル
トの電源 1 つが付属します。2 つ目の同じ仕様の電源を最初の注文時に同時に購入することも、後で別途購入することも
できます。2 つ目の電源は必要に応じて、冗長構成、または PoE+ ポートの追加電源として使用可能です。
インテリジェントな PoE+
●
Cisco Catalyst 9200 シリーズ スイッチは IEEE 802.3at PoE+（各ポート最大 30 W）をサポートしています。これ
により、標準規格に準拠した PoE+ エンド デバイス（Cisco IP Phone、Cisco Aironet
®ワイヤレス アクセス ポイン
トなど）が稼働する環境で総所有コストを軽減できます。PoE+ によって PoE 対応デバイス用の壁面コンセントが不
要になるため、IP Phone や WLAN の導入に通常は必要となる電源ケーブルや回線の追加コストが不要になりま
す。Cisco Catalyst 9200 シリーズ スイッチでは、PoE+ 電源割り当てが動的に変更できるほか、電源マッピングを
最大 1440 W の PoE+ 電源に拡張することもできます。
●
無停止型 PoE が Cisco Catalyst 9200 シリーズ スイッチでサポートされているため、スイッチのリロード中にも
PoE+ 電源が維持されます。スイッチ再起動中の中断がないため、医療機器などのクリティカル エンドポイントや、
PoE 給電式照明などの IoT（Internet of Things）エンドポイントに適しています。
●
Fast PoE：スイッチの電源が復旧すると、オペレーティング システムが完全にロードされるのを待つことなく、Fast
PoE がエンドポイントへの電力供給を開始します。そのため、エンドポイントの起動時間が短縮されます。
図 3. Cisco Catalyst 9200 シリーズ スイッチ デュアル冗長電源表 3 に、各モデルで利用可能な PoE+ 電力を示します。
表 3. プライマリおよびセカンダリ電源による PoE+ 電力 モデル デフォルトのプライマリ電源 1 つのプライマリ電源のみで 使用可能な PoE 電力* オプションのセカンダリ電源 追加のセカンダリ電源により使用可能な PoE 電力* C9200-24P PWR-C6-600WAC 370W PWR-C6-600WAC 740 W C9200-48P PWR-C6-1KWAC 740 W PWR-C6-1KWAC 1440 W C9200L-24P-4G PWR-C5-600WAC 370W PWR-C5-600WAC 740 W C9200L-24P-4X PWR-C5-600WAC 370W PWR-C5-600WAC 740 W C9200L-48P-4G PWR-C5-1KWAC 740 W PWR-C5-1KWAC 1440 W C9200L-48P-4X PWR-C5-1KWAC 740 W PWR-C5-1KWAC 1440 W * ポート数とポート評価による制限あり（例：24 個の PoE+ 30 W ポート = 720 W）スタッキング
Cisco Catalyst 9200 シリーズ スイッチ モデルは、単一の仮想スイッチとしてスタッキングでき、1 つの管理プレーンとコン
トロール プレーンで最大 384 個のアクセス ポートを利用できます。
表 4 に、サポートされるスタッキング オプションの一覧を示します。
表 4. サポートされるスタッキング オプション モデル スタッキングのサ ポート スタッキング帯 域幅のサポート スタック ハードウェア メンバーの数 サポートされているスタック メンバー モジュラ型モデル （C9200 SKU） StackWise ® -160 160 Gbps C9200-STACK-KIT 8 同じライセンス レベルの他 の C9200 モデル固定モデル（C9200L SKU） StackWise-80 80 Gbps C9200L-STACK-KIT 8 同じライセンス レベルの他
の C9200L モデル
混合スタック構成はサポートされていません。固定（C9200L SKU）モデルを、モジュラ型（C9200 SKU）モデル、またはそ
の他の Catalyst スイッチ（Cisco Catalyst 2960-X、2960-XR シリーズなど）とスタックすることはできません。
オプションの StackWise-160 および StackWise-80 キットは、2 つのアダプタとスタッキング ケーブルで構成されます。デ
フォルトのスタッキング ケーブルは 0.5 m ですが、1 m と 3 m も選択できます。表 5 に、スタック構成のアクセサリを示し
ます。

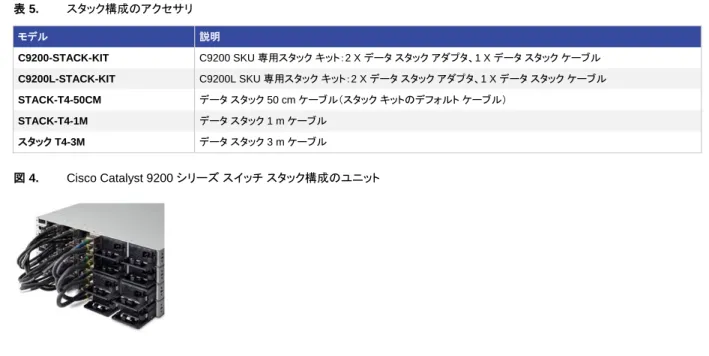

表 5. スタック構成のアクセサリ モデル 説明 C9200-STACK-KIT C9200 SKU 専用スタック キット：2 X データ スタック アダプタ、1 X データ スタック ケーブル C9200L-STACK-KIT C9200L SKU 専用スタック キット：2 X データ スタック アダプタ、1 X データ スタック ケーブル STACK-T4-50CM データ スタック 50 cm ケーブル（スタック キットのデフォルト ケーブル） STACK-T4-1M データ スタック 1 m ケーブル スタック T4-3M データ スタック 3 m ケーブル 図 4. Cisco Catalyst 9200 シリーズ スイッチ スタック構成のユニット
ファン
Cisco Catalyst 9200 シリーズ スイッチは、デュアル ファンを備え、冗長構成をサポートします。Cisco Catalyst 9200 シ
リーズ スイッチは、デュアル ファンによる冗長構成をサポートします。ファン ユニットは、C9200 SKU ではフィールド交換可
能ですが、固定の C9200L SKU では固定されています。表 5 に、ファン モジュールの部品番号を示します。
表 6. ファン モジュール モデル 説明 C9200-FAN= ファン モジュールパフォーマンスと拡張性
表 7 に、Cisco Catalyst 9200 シリーズ スイッチにおけるパフォーマンスと拡張性のメトリックを示し、表 8 に帯域幅の仕様
を示します。
表 7. パフォーマンス仕様 説明 C9200-24T、C9200-24P、 C9200-48T、C9200-48P C9200L-24T-4G、C9200L-24P-4G、 C9200L-48T-4G、C9200L-48P-4G、 C9200L-24T-4X、C9200L-24P-4X C9200L-48T-4X、C9200L-48P-4X 仮想ネットワーク 4 1 スタック帯域幅 160 Gbps 80 Gbps MAC アドレスの総数 32,000 16,000 IPv4 ルートの総数（ARP および学習したルート） 14,000（10,000 の直接ルート、4,000 の間接 ルート） 11,000（8,000 の直接ルート、3,000 の間接ルート） IPv4 ルーティング エントリ数 4,000 3,000 IPv6 ルーティング エントリ数 2,000 1,500 マルチキャスト ルーティング スケール 1,000 1,000 QoS スケール エントリ 1,000 1,000 ACL スケール エントリ 1,600 1,500説明 C9200-24T、C9200-24P、 C9200-48T、C9200-48P C9200L-24T-4G、C9200L-24P-4G、 C9200L-48T-4G、C9200L-48P-4G、 C9200L-24T-4X、C9200L-24P-4X C9200L-48T-4X、C9200L-48P-4X SKU ごとのパケット バッファ 24 ポートまたは 48 ポートのギガビット イーサ ネット モデルでは 6 MB バッファ 24 ポートまたは 48 ポートのギガビット イーサネット モデルでは 6 MB バッファ Flexible NetFlow（FNF）エントリ 24 ポートと 48 ポートのギガビット イーサネット モデルでは 16,000 フロー 24 ポートと 48 ポートのギガビット イーサネット モデルでは 16,000 フロー DRAM 4 GB 2 GB フラッシュ 4 GB 4 GB VLAN ID 4096 1024 スイッチ仮想インターフェイス（SVI）の総数 1000 512 ジャンボ フレーム 9198 バイト 9198 バイト スイッチあたりのワイヤレス帯域幅 24 ポートおよび 48 ポートのギガビット イーサ ネット モデルでは最大 48 Gbps 該当なし 表 8. 帯域幅の仕様 説明 スイッチング容量 フォワーディング レート C9200-24T 128 Gbps 190.4 Mpps C9200-24P 128 Gbps 190.4 Mpps C9200-48T 176 Gbps 261.9 Mpps C9200-48P 176 Gbps 261.9 Mpps C9200L-24T-4G 56 Gbps 83.33 Mpps C9200L-24P-4G 56 Gbps 83.33 Mpps C9200L-48T-4G 104 Gbps 154.76 Mpps C9200L-48P-4G 104 Gbps 154.76 Mpps C9200L-24T-4X 128 Gbps 190.4 Mpps C9200L-24P-4X 128 Gbps 190.4 Mpps C9200L-48T-4X 176 Gbps 261.9 Mpps C9200L-48P-4X 176 Gbps 261.9 Mpps * 64 バイト パケットによる測定
プラットフォーム ソフトウェアの利点
Cisco IOS XE
Cisco IOS XE ソフトウェアにより、ネットワーク自動化によるネットワークの設定、運用、モニタリングに、まったく新しいパラ
ダイムが展開されます。シスコの自動化ソリューションはオープンかつ標準ベースであり、ネットワーク デバイスのライフサ
イクル全体をカバーします。以下のような多様な自動化メカニズムが用意されています。
自動デバイス プロビジョニング
Cisco Catalyst スイッチをネットワークに初めて導入したときの、スイッチでのソフトウェア イメージのアップグレー
ドおよびコンフィギュレーション ファイルのインストール プロセスを自動化する機能です。シスコでは、プラグアンド
プレイやブート前実行環境（PXE）といったターンキー ソリューションを提供しています。これにより、自動化された
負担の少ない展開が可能になります。
API 主導型の設定
Cisco Catalyst 9200 シリーズ スイッチなどの最新のネットワーク スイッチによって実現します。外部ツール（既製
製品とカスタム製品）向けに、多様な自動化機能をサポートし、YANG データ モデルを使用した NETCONF と
RESTCONF での堅牢なオープン API を提供して、ネットワーク リソースのプロビジョニングを自動化します。
きめ細かい可視性
スイッチから宛先にデータをストリーミングする、モデル駆動型のテレメトリが実現します。ストリーミングされる
データは、YANG モデルのデータ セットに対するサブスクリプションを通じて特定されます。サブスクライブされた
データ セットは、指定された間隔で宛先にストリーミングされます。さらに、Cisco IOS XE によってプッシュ モデ
ルが実現します。ほぼリアルタイムのネットワーク モニタリングが可能であるため、障害をすばやく検出して修復
することができます。
シームレスなソフトウェア アップグレードとパッチ適用
OS の復元力をサポートします。Cisco Catalyst 9200 シリーズ スイッチの Cisco IOS XE は、再起動を伴うコー
ルド パッチ適用をサポートします。これにより、定期的なメンテナンス リリースの合間に、重大なバグやセキュリ
ティ上の脆弱性を修正できます。それにより、次回のメンテナンス リリースを待つことなくパッチを追加できるよう
になっています。コールド パッチ適用では、適用後、変更を有効にするためにスイッチの再起動が必要です。
Cisco Trust Anchor テクノロジーで構築された信頼性の高いソリューション
高度なセキュリティを備えた、シスコ製品の基盤が実現します。Cisco Catalyst 9200 シリーズ スイッチでは、こう
したテクノロジーにより、ハードウェアとソフトウェアの真正性を保証してサプライ チェーンの信頼性を高め、ソフト
ウェアとファームウェアへの中間者攻撃を大幅に軽減できます。Trust Anchor の機能には、イメージ署名、セキュ
ア ブート、Cisco Trust Anchor モジュールが含まれます。
●
高可用性：Cisco Catalyst 9200 シリーズ スイッチは、以下を含む高可用性機能をサポートします。
◦
Cross-Stack EtherChannel：Cisco EtherChannel テクノロジーをスタック内の異なるメンバに構成して、高
い復元力を実現します。
◦
IEEE 802.1s/w マルチ スパニングツリー プロトコル（MSTP）：スパニングツリー タイマーから独立した高速
のスパニングツリー コンバージェンスを実現します。また、レイヤ 2 ロード バランシングと分散処理の利点も
得られます。
◦
Per-VLAN Rapid Spanning Tree（PVRST+）：VLAN ごとのスパニングツリー ベースで高速のスパニングツ
リー（IEEE 802.1w）再コンバージェンスを実現し、MSTP よりもシンプルな設定を実現します。MSTP および
PVRST+ モードでは、スタック接続されたユニットは、単一のスパニング ツリー ノードとして動作します。
◦
スイッチ ポートの自動回復機能（「Err-disable」回復）：ネットワーク エラーで無効になったリンクに対して、自
動的に再有効化が試行されます。
SD-Access の基盤
SD-Access によるセキュアなセグメンテーション
デジタル変革の中核には、エンタープライズ ネットワークがあります。それは、オープンでプログラム可能かつセキュアな統合
ネットワークであり、それによってビジネスの俊敏性が最大限に向上し、新たなビジネス機会の追求と獲得が可能になります。
SD-Access を備えた Cisco DNA は、ビジネスを強化するネットワーク ファブリックです。これは、エンタープライズ ネット
ワークの運用を迅速化およびシンプル化する、オープンで拡張性のあるソフトウェア主導のアーキテクチャです。プログラム
可能なアーキテクチャであるため、IT スタッフは時間のかかる反復的なネットワーク設定作業から解放され、ビジネスに前
向きな変化をもたらすイノベーションに集中できます。SD-Access により、基本的な機能を備えたエッジからクラウドへのポ
リシー ベースの自動化を実現できます。次のような機能が含まれます。
●
シンプルなデバイス導入
●有線ネットワークとワイヤレス ネットワークのユニファイド マネジメント
●ネットワークの仮想化とセグメンテーション
●グループ ベースのポリシー
●コンテキスト ベースの分析
●SD-Access：Cisco Catalyst 9200 シリーズ スイッチは、シスコの主要なエンタープライズ アーキテクチャである
SD-Access を可能にするエントリレベルのデバイスです。これにより、エッジからクラウドに至るまでの環境全体で
ポリシーベースの自動化を実現できます。
◦
予測可能なパフォーマンスと拡張性によるセグメンテーションとマイクロセグメンテーションのシンプル化
◦
Cisco DNA Center による自動化
◦
Cisco Identity Services Engine（ISE）によるポリシー処理
◦
ビジネス サービスの新規投入の加速、問題解決時間の大幅な短縮
●アシュアランス
◦
ネットワーク全体の可視性とモニタリング
◦
エンドツーエンドの Quality of Experience（QoE）
◦
迅速な問題解決とネットワークの修復
●プラグアンドプレイ（PnP）対応：シンプルでセキュアな統合サービスにより、新しいブランチまたはキャンパスのデバ
イスの導入、既存のネットワークの更新が簡易化
フル Flexible NetFlow
●
フル Flexible NetFlow（FNF）：Cisco IOS FNF は、次世代のフロー可視性テクノロジーです。柔軟性と拡張性を
向上させることで、ネットワーク インフラストラクチャの最適化、運用コスト削減、キャパシティ プランニングとセキュ
リティ インシデント検出の向上を実現します。Catalyst 9200 シリーズ スイッチでは、48 ポートと 24 ポート モデル
で、最大 16,000 のフロー エントリが可能です。
QoS
●優れた QoS：Cisco Catalyst 9200 シリーズ スイッチは、通常のネットワーク速度の 10 倍であってもトラフィック フ
ローを安定させることができるインテリジェントなサービスを備え、ギガビット イーサネットの速度を実現します。業界
をリードするクロススタック マーキング、分類、およびスケジュールのメカニズムにより、データ、音声、およびビデオ
のトラフィックをワイヤ スピードで配信する優れたパフォーマンスを実現します。この優れた QoS には、きめ細かい
ワイヤレス帯域幅管理と公平な共有、802.1p Class of Service（CoS）と Differentiated Services Code Point
（DSCP）フィールド分類、シェイプド ラウンド ロビン（SRR）スケジューリング、設定情報レート（CIR）、1 ポートあた
り 8 つの出力キューなどが含まれます。
スマート オペレーション
WebUI：
WebUI は組み込み GUI ベースのデバイス管理ツールです。デバイスをプロビジョニングしたり、デバイスの導入
および管理性を簡素化したり、ユーザ エクスペリエンスを向上したりする機能を提供します。デフォルトのイメージ
が用意されているため、何かを有効化したりデバイスにライセンスをインストールしたりする必要はありません。
WebUI を使用すれば、CLI の専門知識がなくても、設定を構築し、デバイスのモニタリングとトラブルシューティン
グを行うことができます。
RFID タグ：
Cisco Catalyst 9200 シリーズ スイッチには、市販の RFID リーダーを使って資産および在庫管理を簡単に行え
る組み込み RFID タグが備わっています。
ブルー ビーコン：
Cisco Catalyst 9200 シリーズ スイッチは、前面と背面の両方にブルー ビーコン LED を備え、アクセスされてい
るスイッチを簡単に特定できるようになっています。
効率的なスイッチ動作
*：
Cisco Catalyst 9200 シリーズ スイッチでは、RJ-45 ポートの Energy Efficient Ethernet（EEE）と、クラス最高の
電力管理および電力消費機能の低電力での運用により、電力節減の最適化が実現します。Cisco Catalyst
9200 シリーズのポートは省電力モードに対応しているため、未使用のポートを低消費電力状態に移行させること
ができます。この他、効率的なスイッチ動作機能として、次のものがあります。
◦
ポート単位の消費電力コマンド：ポートごとの最大電力設定をコマンドで指定できます。
◦
ポート単位の PoE 電力検知：実際の消費電力を測定し、電気機器をよりインテリジェントに制御できます。
PoE MIB：電力の使用状況を予測的に把握して、さまざまな電力レベルのしきい値を設定できます。
Bluetooth 対応：
Cisco Catalyst 9200 シリーズ スイッチのハードウェアでは、Bluetooth ドングルとスイッチとの接続がサポートさ
れているため、Bluetooth を IP 管理ポート インターフェイスとして使用できます。このポートは、WebUI またはコ
マンドライン インターフェイス（CLI）による設定とトラブルシューティング、さらにはイメージや設定の転送に使用で
きます。
高性能 IP ルーティング
Cisco Catalyst 9200 シリーズ スイッチに搭載された Cisco Express Forwarding ハードウェア ルーティング アーキテク
チャは、高性能 IP ルーティングを実現します。次の要素を基盤としています。
●
Network Essentials スタックを使用する小規模ネットワーク ルーティング用途向けに、IP ユニキャスト ルーティン
グ プロトコル（スタティック、Routing Information Protocol バージョン 1（RIPv1）、RIPv2、RIPng、Open Shortest
Path First（OSPF）、ルーテッド アクセスなど）がサポートされます。等コスト ルーティングにより、スタック全体にわ
たりレイヤ 3 のロード バランシングと冗長性が促進されます。
●
高度な IP ユニキャスト ルーティング プロトコル（Full Open Shortest Path First（OSPF）、Enhanced Interior
Gateway Routing Protocol（EIGRP）、Intermediate System-to-Intermediate System Version 4（IS-ISv4）を含
む）がサポートされ、ロード バランシングとスケーラブルな LAN 構築が実現します。IPv6 ルーティング（OSPFv3 お
よび EIGRPv6 を使用）にはハードウェア レベルでサポートし、最大のパフォーマンスを発揮します。
●IP マルチキャスト ルーティング用の Protocol-Independent Multicast（PIM）がサポートされます。これには、PIM
スパース モード（PIM SM）や送信元特定マルチキャスト（SSM）が含まれます。
●インターフェイスで IPv6 アドレッシングがサポートされ、show コマンドを使用したモニタリングとトラブルシューティ
ングが可能です。
提供するソフトウェア
パッケージ：ネットワークと Cisco DNA のライセンス
Cisco Catalyst 9000 ファミリ スイッチでは、基本ライセンスとアドオン ライセンスというシンプルなライセンス パッケージを
新たに採用しています。
●
基本ライセンス パッケージは、ハードウェアに関連付けられている、Network Essentials と Network Advantage ラ
イセンス オプションで構成されます。基本ライセンス パッケージのこれらのオプションは、スイッチングの基盤、管理
の自動化、トラブルシューティング、高度なスイッチング機能を適用対象にしています。基本ライセンスは永続ライセ
ンスです。
●
アドオン ライセンス パッケージは、Cisco DNA Premier、Cisco DNA Advantage および Cisco DNA Essentials
オプションで構成されます。オンボックスの機能のほか、このパッケージでは、スイッチだけでなく Cisco DNA
Center でもシスコのイノベーションとなる機能を得られます。Cisco DNA のアドオン ライセンスは、サブスクリプショ
ンとして利用できます。
ライセンスの消費方法はパッケージごとにわかりやすく設定されています。基本ライセンスは有効期限がなく永続的です
が、アドオン ライセンスは 3、5 または 7 年間の期間を指定して購入する必要があります（したがって「期間ベースのライセ
ンス」とも呼ばれます）。表 9 に、購入する必要のある、基本ライセンスとアドオン ライセンスの組み合わせを示します。
サポートされるライセンスの組み合わせ
表 9. 帯域幅の仕様Cisco DNA Premier Cisco DNA Advantage Cisco DNA Essentials
Network Essentials なし なし あり
Network Advantage あり あり なし *
*
ライセンスの更新時に、Cisco DNA Essentials ライセンスを購入して Network Advantage で使用できます。
Cisco DNA Premier サブスクリプション
Cisco DNA Premier サブスクリプションでは、アクセス、WAN、データセンター ドメインのソフトウェアを柔軟な方法で購入
できます。また、ネットワークおよびインフラストラクチャ ソフトウェア製品の各ライフサイクル ステージでの、購入、管理、
アップグレードが簡単になります。Cisco DNA Premier サブスクリプションにより、以下が可能になります。
●
お客様のソフトウェア支出を長期的にスムーズに分散できる、柔軟なライセンス モデルを利用できる
●
ソフトウェア サービス対応のライセンス ポータビリティによって、ソフトウェア購入に対する投資を保護できる
●
新しい Cisco DNA Premier Subscription for Switching モデルにより、エントリのコストを削減できる
Cisco Catalyst 9200 シリーズ スイッチ向け Cisco DNA Premier ソフトウェアのオーダー情報については、
https://www.cisco.com/c/ja_jp/products/software/one-access/switching-part-numbers.html
を参照してください。
Cisco Catalyst 9200 シリーズ スイッチは、Cisco IOS XE Release 16.9.2 以降で動作します。このソフトウェア リリースに
は、「プラットフォーム ソフトウェアの利点」セクションに記載されている機能がすべて含まれています。
スマート アカウントによるライセンスの管理：Cisco Smart Software Manager（Cisco SSM）を使用してスマート アカウント
を作成すると、デバイスやライセンス パッケージの発注およびソフトウェア ライセンスの管理を、一元化された Web サイト
から実施できるようになります。Cisco SSM を設定すれば、日単位で電子メール アラートが送信され、アドオン ライセンス
の更新期限通知を受け取れます。
スイッチを購入するには、アドオン ライセンスを発注する必要があります。ライセンスの有効期限が切れた場合、アドオン ラ
イセンスを更新して引き続き使用するか、またはアドオン ライセンスを非アクティブ化してからスイッチをリロードし、基本ラ
イセンス機能での運用を継続するかのいずれかを選択できます。
また、基本とアドオンのライセンスではいずれも 90 日間の評価期間を利用できます。評価ライセンスは購入する必要がな
く一時的にアクティベートされます。リロード後に、有効期限の切れた評価ライセンスを再度アクティベートすることはできま
せん。
注： 上記いずれかのパッケージを使用するだけならば、Cisco DNA Center を導入する必要はありません。
ネットワークのライセンス

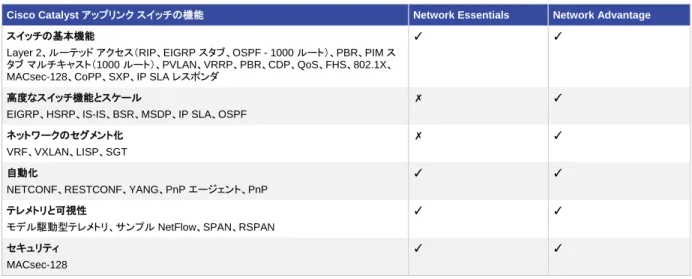

表 10. Network Essentials および Advantage パッケージの機能
Cisco Catalyst アップリンク スイッチの機能 Network Essentials Network Advantage
スイッチの基本機能
Layer 2、ルーテッド アクセス（RIP、EIGRP スタブ、OSPF - 1000 ルート）、PBR、PIM ス タブ マルチキャスト（1000 ルート）、PVLAN、VRRP、PBR、CDP、QoS、FHS、802.1X、 MACsec-128、CoPP、SXP、IP SLA レスポンダ ✓ ✓ 高度なスイッチ機能とスケール EIGRP、HSRP、IS-IS、BSR、MSDP、IP SLA、OSPF ✗ ✓ ネットワークのセグメント化 VRF、VXLAN、LISP、SGT ✗ ✓ 自動化 NETCONF、RESTCONF、YANG、PnP エージェント、PnP ✓ ✓ テレメトリと可視性 モデル駆動型テレメトリ、サンプル NetFlow、SPAN、RSPAN ✓ ✓ セキュリティ MACsec-128 ✓ ✓
Cisco DNA ライセンス
表 11. Cisco DNA Essentials、Advantage、Premier パッケージに対応する機能
機能 Cisco DNA Essentials Cisco DNA Advantage Cisco DNA Premier スイッチ機能 高度なテレメトリと可視性 フル Flexible NetFlow、EEM ✓ ✓ ✓
Cisco DNA Center の機能 デイゼロのネットワーク設置自動化
Cisco Network Plug-and-Play アプリケーション、ネットワーク設定、デバイスのクレデンシャル、 LAN の自動化、ホストのオンボーディング ✓ ✓ ✓ 要素管理 検出、インベントリ、トポロジ、ソフトウェア イメージ、ライセンス、設定管理 ✓ ✓ ✓ 要素管理 パッチ管理 ✗ ✓ ✓ 基本的な保証 ヘルス ダッシュボード（ネットワーク、クライアント、アプリケーション）、スイッチおよび有線で接続され たクライアントのヘルス モニタリング ✓ ✓ ✓ SD-Access ポリシーベースの自動化と有線およびワイヤレス保証 ✗ ✓ ✓ ネットワーク保証と分析 グローバル分析、トレンド、コンプライアンス、レポートのカスタマイズ（スイッチ 360、有線クライアント 360）、ファブリックおよび非ファブリック分析（アプリケーション ヘルス、アプリケーション 360、アプリ ケーション パフォーマンス（損失、遅延、ジッター）） ✗ ✓ ✓
寸法、重量、音響、平均故障間隔
表 12 に、Cisco Catalyst 9200 シリーズ スイッチにおけるすべてのモデルの寸法、重量、音響、平均故障間隔を示します。
表 12. モデル寸法、重量、平均故障間隔メトリック プラットフォームの物理仕様 シャーシ寸法 シャーシ + FEP + ファン寸法（高さ x 幅 x 奥行） モデル インチ センチ インチ センチ C9200-24T 1.73 x 17.5 x 13.8 4.4 x 44.5 x 35.0 1.73 x 17.5 x 15.4 4.4 x 44.5 x 39.1 C9200-24P 1.73 x 17.5 x 13.8 4.4 x 44.5 x 35.0 1.73 x 17.5 x 15.4 4.4 x 44.5 x 39.1 C9200-48T 1.73 x 17.5 x 13.8 4.4 x 44.5 x 35.0 1.73 x 17.5 x 15.4 4.4 x 44.5 x 39.1 C9200-48P 1.73 x 17.5 x 13.8 4.4 x 44.5 x 35.0 1.73 x 17.5 x 15.4 4.4 x 44.5 x 39.1 C9200L-24T-4G 1.73 x 17.5 x 11.3 4.4 x 44.5 x 28.8 1.73 × 17.5 × 12.9 4.4 x 44.5 x 32.9 C9200L-24P-4G 1.73 x 17.5 x 11.3 4.4 x 44.5 x 28.8 1.73 × 17.5 × 12.9 4.4 x 44.5 x 32.9 C9200L-48T-4G 1.73 x 17.5 x 11.3 4.4 x 44.5 x 28.8 1.73 × 17.5 × 12.9 4.4 x 44.5 x 32.9 C9200L-48P-4G 1.73 x 17.5 x 11.3 4.4 x 44.5 x 28.8 1.73 × 17.5 × 12.9 4.4 x 44.5 x 32.9 C9200L-24T-4X 1.73 x 17.5 x 11.3 4.4 x 44.5 x 28.8 1.73 × 17.5 × 12.9 4.4 x 44.5 x 32.9 C9200L-24P-4X 1.73 x 17.5 x 11.3 4.4 x 44.5 x 28.8 1.73 × 17.5 × 12.9 4.4 x 44.5 x 32.9 C9200L-48T-4X 1.73 x 17.5 x 11.3 4.4 x 44.5 x 28.8 1.73 × 17.5 × 12.9 4.4 x 44.5 x 32.9 C9200L-48P-4X 1.73 x 17.5 x 11.3 4.4 x 44.5 x 28.8 1.73 × 17.5 × 12.9 4.4 x 44.5 x 32.9 モデル Lb Kg C9200-24T 9.59 5.0 C9200-24P 9.59 5.5 C9200-48T 9.59 5.0 C9200-48P 9.59 5.5 C9200L-24T-4G 9.59 4.35 C9200L-24P-4G 9.59 4.35 C9200L-48T-4G 9.59 4.35 C9200L-48P-4G 9.59 4.35 平均故障間隔（時間） C9200-24T 587,800 C9200-24P 422,310 C9200-48T 571,440 C9200-48P 375,570 C9200L-24T-4G 531,030 C9200L-24P-4G 392,210 C9200L-48T-4G 508,700 C9200L-48P-4G 347,760 C9200L-24T-4X 525,990 C9200L-24P-4X 390,310 C9200L-48T-4X 503,400 C9200L-48P-4X 346,270環境条件 音響ノイズ 測定は ISO 7779 に準拠し、表 記は ISO 9296 に準拠します。 周囲温度 25 °C での動作時にお ける周辺でのノイズ AC 電源あり（24 の PoE+ ポート搭載）： ● LpA：42 dB（通常）、45 dB（最大） ● LwA：5.3 B（通常）、5.6 B（最大） 標準：一般的な構成でのノイズ放射 最大：実稼働時の偏差に基づく統計上の最大値
コネクタ
表 13 に Cisco Catalyst 9200 シリーズ スイッチでサポートされるコネクタを示します。
表 13. コネクタ コネクタおよびケーブル ● 1000BASE-T ポート：RJ-45 コネクタ、4 ペア カテゴリ 5E UTP ケーブリング ● 1000BASE-T SFP ベース ポート：RJ-45 コネクタ、4 ペア カテゴリ 5E UTP ケーブリング ● 100BASE-FX、1000BASE-SX、-LX/LH、-ZX、-BX10、高密度波長分割多重（DWDM）および低密度波長分割多 重（CWDM）SFP トランシーバ：LC ファイバ コネクタ（シングルモードまたはマルチモード ファイバ） ● 10GBASE-SR、LR、LRM（C9200 のみ）、ER、ZR、DWDM SFP+ トランシーバ：LC ファイバ コネクタ（シングル モードまたはマルチモード ファイバ） ● SFP+ コネクタ● Cisco StackWise-160/80 スタッキング ポート：Cisco StackWise 銅ケーブル配線 ● イーサネット管理ポート：RJ-45 コネクタ、4 ペア カテゴリ 5 UTP ケーブリング
● 管理コンソール ポート：PC 接続用 RJ-45-to-DB9 ケーブル、USB-C アダプタ、USB アダプタ
電源コネクタ ● 内部電源コネクタ：内部電源装置はオートレンジ ユニットです。100 ～ 240 VAC の入力電圧をサポートします。付 属品の AC 電源コードを使用して、AC 電源コネクタを AC 電源コンセントに接続します。
最新のシスコのトランシーバ モジュールの互換性情報については、
https://www.cisco.com/c/en/us/td/docs/interfaces_modules/transceiver_modules/compatibility/matrix/TMG_CM_To
ol_User_Manual.html
を参照してください。
管理機能および標準規格のサポート
表 14 に、Cisco Catalyst 9200 シリーズ スイッチがサポートする管理機能と標準規格を示します。
表 14. 管理機能および標準規格のサポート* 説明 仕様 管理 BRIDGE-MIB CISCO-BRIDGE-EXT-MIB CISCO-BULK-FILE-MIB CISCO-CABLE-DIAG-MIB CISCO-CALLHOME-MIB CISCO-CEF-MIB CISCO-CIRCUIT-INTERFACE-MIB CISCO-CONFIG-COPY-MIB CISCO-CONFIG-MAN-MIB CISCO-DEVICE-LOCATION-MIB CISCO-DHCP-SNOOPING-MIB CISCO-EIGRP-MIB CISCO-EMBEDDED-EVENT-MGR-MIB CISCO-ENTITY-FRU-CONTROL-MIB CISCO-ENTITY-SENSOR-MIB CISCO-ENTITY-VENDORTYPE-OID-MIB CISCO-ERR-DISABLE-MIB CISCO-FLASH-MIB CISCO-FLOW-MONITOR-MIB CISCO-NHRP-EXT-MIB CISCO-NTP-MIB CISCO-PAGP-MIB CISCO-PORT-SECURITY-MIB CISCO-PORT-STORM-CONTROL-MIB CISCO-POWER-ETHERNET-EXT-MIB CISCO-PRIVATE-VLAN-MIB CISCO-PROCESS-MIB CISCO-PRODUCTS-MIB CISCO-RF-MIB CISCO-RTP-METRICS-MIB CISCO-RTTMON-ICMP-MIB CISCO-STACKWISE-MIB CISCO-STP-EXTENSIONS-MIB CISCO-SYSLOG-MIB CISCO-TCP-MIB CISCO-UDLDP-MIB CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB ENTITY-MIB説明 仕様 CISCO-FTP-CLIENT-MIB CISCO-HSRP-EXT-MIB CISCO-HSRP-MIB CISCO-IETF-BFD-MIB CISCO-IETF-PPVPN-MPLS-VPN-MIB CISCO-IETF-PW-MPLS-MIB CISCO-IF-EXTENSION-MIB CISCO-IGMP-FILTER-MIB CISCO-IMAGE-LICENSE-MGMT-MIB CISCO-IMAGE-MIB CISCO-IP-CBR-METRICS-MIB CISCO-IP-STAT-MIB CISCO-IP-TAP-MIB CISCO-IP-URPF-MIB CISCO-IPSEC-FLOW-MONITOR-MIB CISCO-IPSEC-MIB CISCO-IPSEC-PROVISIONING-MIB CISCO-IPSLA-AUTOMEASURE-MIB CISCO-IPSLA-ECHO-MIB CISCO-IPSLA-JITTER-MIB CISCO-L2-CONTROL-MIB CISCO-L2L3-INTERFACE-CONFIG-MIB CISCO-LAG-MIB CISCO-LICENSE-MGMT-MIB CISCO-LOCAL-AUTH-USER-MIB CISCO-MAC-NOTIFICATION-MIB CISCO-MDI-METRICS-MIB CISCO-MEDIA-METRICS-MIB CISCO-MEMORY-POOL-MIB CISCO-MPLS-LSR-EXT-STD-MIB CISCO-NBAR-PROTOCOL-DISCOVERY-MIB HC-ALARM-MIB HC-RMON-MIB IEEE8023-LAG-MIB IF-MIB IP-FORWARD-MIB IP-MIB LLDP-EXT-MED-MIB LLDP-MIB MAU-MIB MPLS-L3VPN-STD-MIB MPLS-LSR-STD-MIB MPLS-VPN-MIB OLD-CISCO-CHASSIS-MIB OLD-CISCO-CPU-MIB OLD-CISCO-INTERFACES-MIB OLD-CISCO-IP-MIB OLD-CISCO-MEMORY-MIB OLD-CISCO-SYS-MIB OLD-CISCO-TCP-MIB OLD-CISCO-TS-MIB POWER-ETHERNET-MIB RFC1213-MIB RMON-MIB RMON2-MIB SMON-MIB SNMPv2-MIB SONET-MIB TCP-MIB UDP-MIB 標準規格 EEE 802.1s IEEE 802.1w IEEE 802.1x IEEE 802.1x-Rev IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3x（10BASE-T、100BASE-TX、1000BASE-T ポートで全二重方式） IEEE 802.1D スパニング ツリー プロトコル IEEE 802.1p CoS による優先順位付け IEEE 802.1Q VLAN IEEE 802.3 10BASE-T 規格 IEEE 802.3u 100BASE-TX 規格 IEEE 802.3ab 1000BASE-T 規格 IEEE 802.3z 1000BASE-X 規格 IEEE 802.3bz 10G BASE-T 仕様
RMON I および II 規格 SNMPv1、v2c、および v3
電源仕様

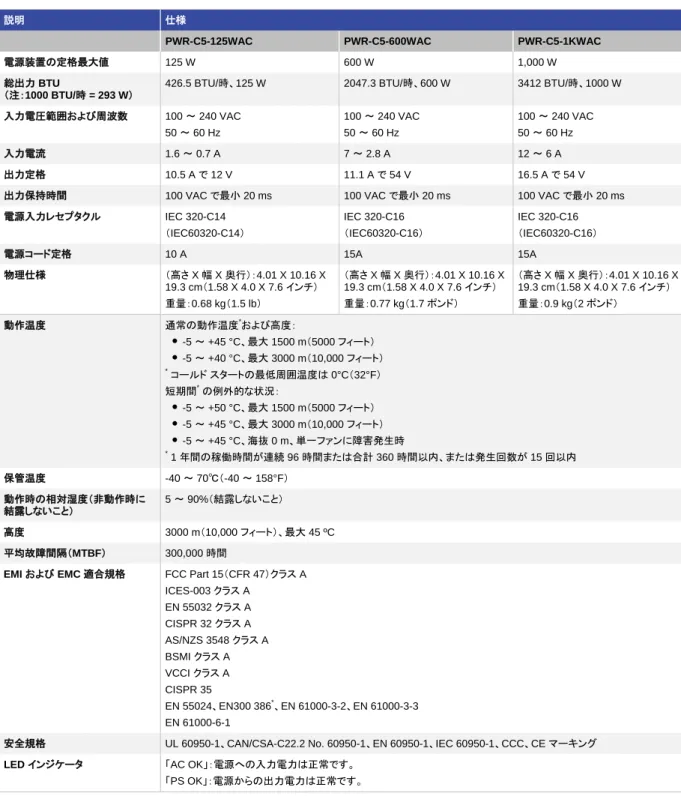

表 15 に、Cisco Catalyst 9200 シリーズ スイッチの電源の仕様を種類別に示します。
表 15. 電源仕様
説明 仕様
PWR-C5-125WAC PWR-C5-600WAC PWR-C5-1KWAC
電源装置の定格最大値 125 W 600 W 1,000 W
総出力 BTU
（注：1000 BTU/時 = 293 W） 426.5 BTU/時、125 W 2047.3 BTU/時、600 W 3412 BTU/時、1000 W
入力電圧範囲および周波数 100 ～ 240 VAC 50 ～ 60 Hz 100 ～ 240 VAC 50 ～ 60 Hz 100 ～ 240 VAC 50 ～ 60 Hz 入力電流 1.6 ～ 0.7 A 7 ～ 2.8 A 12 ～ 6 A 出力定格 10.5 A で 12 V 11.1 A で 54 V 16.5 A で 54 V
出力保持時間 100 VAC で最小 20 ms 100 VAC で最小 20 ms 100 VAC で最小 20 ms
電源入力レセプタクル IEC 320-C14 （IEC60320-C14） IEC 320-C16 （IEC60320-C16） IEC 320-C16 （IEC60320-C16） 電源コード定格 10 A 15A 15A 物理仕様 （高さ X 幅 X 奥行）：4.01 X 10.16 X 19.3 cm（1.58 X 4.0 X 7.6 インチ） 重量：0.68 kg（1.5 lb） （高さ X 幅 X 奥行）：4.01 X 10.16 X 19.3 cm（1.58 X 4.0 X 7.6 インチ） 重量：0.77 kg（1.7 ポンド） （高さ X 幅 X 奥行）：4.01 X 10.16 X 19.3 cm（1.58 X 4.0 X 7.6 インチ） 重量：0.9 kg（2 ポンド） 動作温度 通常の動作温度*および高度： ● -5 ～ +45 °C、最大 1500 m（5000 フィート） ● -5 ～ +40 °C、最大 3000 m（10,000 フィート） * コールド スタートの最低周囲温度は 0°C（32°F） 短期間* の例外的な状況： ● -5 ～ +50 °C、最大 1500 m（5000 フィート） ● -5 ～ +45 °C、最大 3000 m（10,000 フィート） ● -5 ～ +45 °C、海抜 0 m、単一ファンに障害発生時 * 1 年間の稼働時間が連続 96 時間または合計 360 時間以内、または発生回数が 15 回以内 保管温度 -40 ～ 70℃（-40 ～ 158°F） 動作時の相対湿度（非動作時に 結露しないこと） 5 ～ 90%（結露しないこと） 高度 3000 m（10,000 フィート）、最大 45 ºC 平均故障間隔（MTBF） 300,000 時間
EMI および EMC 適合規格 FCC Part 15（CFR 47）クラス A ICES-003 クラス A EN 55032 クラス A CISPR 32 クラス A AS/NZS 3548 クラス A BSMI クラス A VCCI クラス A CISPR 35
EN 55024、EN300 386*、EN 61000-3-2、EN 61000-3-3 EN 61000-6-1
安全規格 UL 60950-1、CAN/CSA-C22.2 No. 60950-1、EN 60950-1、IEC 60950-1、CCC、CE マーキング
LED インジケータ 「AC OK」：電源への入力電力は正常です。
スタンドアロンの 9200 シリーズ スイッチの消費電力

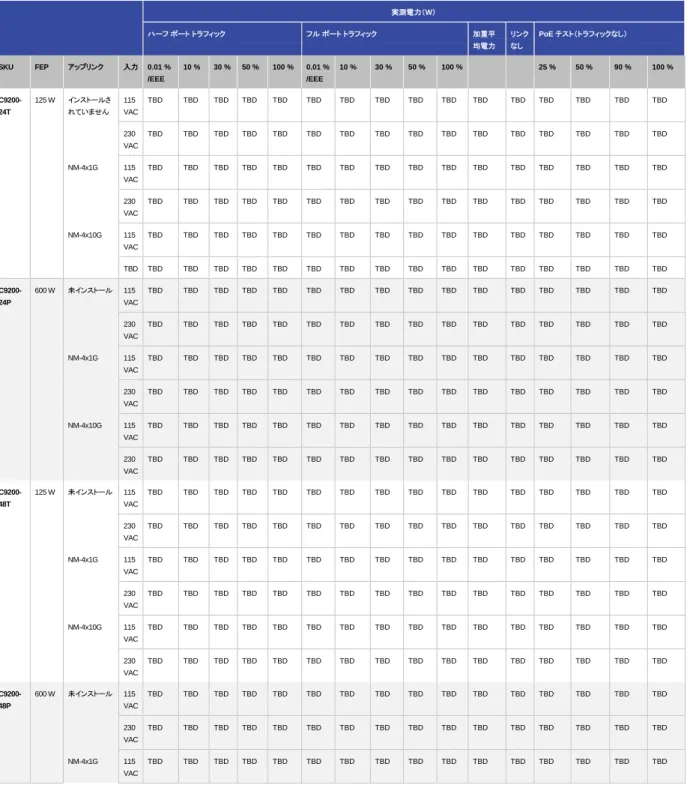

表 16 に、スタンドアロンの Cisco Catalyst 9200 シリーズ スイッチの消費電力を示します。これは、入力電圧 115 VAC
@ 60 Hz、PoE 負荷なしで、Internet Mix（IMIX）ディストリビューション ストリーム トラフィックを使用した、米国電気通信産
業ソリューション（ATIS）のテストに基づいています。次の数値は、各テスト シナリオで可能な最大消費電力です。
表 16. スタンドアロンの Catalyst 9200 シリーズ スイッチの消費電力 実測電力（W） ハーフ ポート トラフィック フル ポート トラフィック 加重平 均電力 リンク なし PoE テスト（トラフィックなし） SKU FEP アップリンク 入力 0.01 % /EEE 10 % 30 % 50 % 100 % 0.01 % /EEE 10 % 30 % 50 % 100 % 25 % 50 % 90 % 100 % C9200-24T 125 W インストールさ れていません 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD NM-4x1G 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD NM-4x10G 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD C9200-24P 600 W 未インストール 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD NM-4x1G 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD NM-4x10G 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD C9200-48T 125 W 未インストール 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD NM-4x1G 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD NM-4x10G 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD C9200-48P 600 W 未インストール 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD NM-4x1G 115 TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD実測電力（W） ハーフ ポート トラフィック フル ポート トラフィック 加重平 均電力 リンク なし PoE テスト（トラフィックなし） SKU FEP アップリンク 入力 0.01 % /EEE 10 % 30 % 50 % 100 % 0.01 % /EEE 10 % 30 % 50 % 100 % 25 % 50 % 90 % 100 % 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD NM-4x10G 115 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD 230 VAC TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD TBD C9200L -24P-4G 125 W 固定 115 VAC 39.28 43.98 44.04 44.08 44.22 38.95 48.47 48.6 48.74 49.00 47.571 39.59 153.06 256.56 423.44 466.34 230 VAC 38.88 43.6 43.66 43.69 43.83 38.57 48.09 48.22 48.35 48.62 47.191 39.2 150.51 252.1 413.89 455.15 C9200L -24T-4G 600 W 固定 115 VAC 30.03 32.15 32.17 32.2 32.33 32.03 35.90 35.98 36.06 36.23 35.546 27.39 該当なし 該当なし 該当なし 該当なし 230 VAC 29.81 32.26 32.23 32.22 32.35 31.86 35.86 35.94 36.03 36.28 35.502 27.50 該当なし 該当なし 該当なし 該当なし C9200L -24P-4X 125 W 固定 115 VAC 42.83 44.15 44.62 44.72 45.39 45.45 51.09 51.52 52.2 53.49 50.758 40.17 144.82 241.99 401.32 445.35 230 VAC 42.36 44.19 44.47 44.61 45.28 44.6 49.33 49.91 50.36 51.51 49.075 39.48 142.32 237.52 392.77 434.06 C9200L -24T-4X 125 W 固定 115 VAC 30.99 31.98 32.21 32.43 33.04 33.29 36.62 37.02 37.47 38.6 36.485 27.82 該当なし 該当なし 該当なし 該当なし 230 VAC 30.98 32.02 32.24 32.46 33.02 33.24 36.59 36.96 37.41 38.52 36.448 27.90 該当なし 該当なし 該当なし 該当なし C9200L -48P-4G 125 W 固定 115 VAC 45.07 52.15 52.22 52.28 52.44 44.6 58.59 58.7 58.81 59.1 57.242 45.82 270.96 484.59 842.07 933.03 230 VAC 44.55 51.5 51.55 51.6 51.77 44.08 57.82 57.91 58.04 58.29 56.493 45.17 266.35 474.24 814.85 899.58 C9200L -48T-4G 固定 115 VAC 33.85 40.11 40.2 40.24 40.34 32.74 46.65 46.88 46.96 47.33 45.327 33.85 該当なし 該当なし 該当なし 該当なし 230 VAC 33.62 40.5 40.57 40.63 40.74 33.06 46.8 46.91 47.05 47.49 45.495 34.16 該当なし 該当なし 該当なし 該当なし C9200L -48P-4X 固定 115 VAC 53.12 56.89 57.34 57.8 57.81 55.22 63.92 64.86 65.84 68.36 63.494 50.31 262.59 463.36 789.46 872.6 230 VAC 52.63 56.37 56.82 57.3 58.47 54.71 63.41 64.32 65.27 67.64 62.963 50.02 258.64 453.81 766.04 843.89 C9200L -48T-4X 固定 115 VAC 35.52 42.36 42.9 43.35 43.69 35.06 49.27 50.24 51.19 53.6 48.282 36.08 該当なし 該当なし 該当なし 該当なし 230 VAC 35.84 42.6 43.09 43.58 44.81 35.27 49.41 50.36 51.33 53.67 48.422 36.38 該当なし 該当なし 該当なし 該当なし
安全性および適合規格
表 17 に、Cisco Catalyst 9200 シリーズ スイッチの安全規格と適合規格に関する情報を示します。
表 17. 安全規格および適合規格に関する情報 説明 仕様 安全規格認定 ● IEC 60950-1 ● UL 60950-1 ● CAN/CSA C22.2 No. 60950-1 ● EN 60950-1 ● AS/NZS 60950.1 ● クラス I 機器 電磁波放射認定 ● 47 CFR Part 15 ● CISPR 22 クラス A ● CISPR 32 クラス A ● CNS 13438 ● EN 300 386 ● EN 55022 クラス A ● EN 55032 クラス A ● EN61000-3-2 ● EN61000-3-3 ● ICES-003 クラス A ● KN 32 ● TCVN 7189 クラス A ● V-3 クラス A ● CISPR 24 ● EN 300 386 ● EN 55024 ● KN 35 ● TCVN 7317環境 Reduction of Hazardous Substances（ROHS; 有害物質の使用規制）5
シスコの制限付きライフタイム ハードウェア保証（拡張版）
Cisco Catalyst 9200 シリーズ スイッチには、シスコ制限付きライフタイム保証の拡張版（E-LLW）が付属します。この保証
は、対応可能な場合に翌営業日の交換ハードウェア発送に応じ、90 日間の Cisco Technical Assistance Center（TAC）
によるサポート（1 日 8 時間、週 5 日間）を提供します。
シスコのソフトウェアに適用される保証を含む正式な保証条件は、ご購入のシスコ製品に付属する情報パケットに記載され
ています。製品の使用前に、個々の製品に付属する保証条件をよくお読みください。
シスコは、保証の唯一の救済手段として購入代金を払い戻す権利を留保します。
保証条件の詳細については、
https://www.cisco.com/go/warranty
を参照してください。表 18 に、E-LLW に関する情報を
示します。
表 18. E-LLW の詳細 Cisco E-LLW 対象のデバイス Cisco Catalyst 9200 シリーズ スイッチに適用されます。 保証期間 シスコまたはシスコの販売代理店から製品を購入されたお客様が製品を継続的に所有している限り適用されます。 サポート終了ポリシー 製品の製造が終了した場合、シスコの保証サポートは終了の発表から 5 年間に限定されます。Cisco E-LLW ハードウェアの交換 シスコまたはその代理店では、可能な場合は、翌営業日に交換部品を出荷するよう商業上合理的な努力をします。それ が不可能な場合は、返品許可（RMA）リクエストの受領から 10 日営業日以内に交換部品を出荷するよう、商業上合理 的な努力をします。実際の配送期間は、お客様がお住まいの地域によって異なります。 発効日 ハードウェアの保証はお客様への出荷日から発効します（シスコの販売代理店から再販される製品については、シスコ からの最初の出荷後 90 日以内）。
TAC サポート シスコでは、お客様が購入された Cisco Catalyst 9200 シリーズ製品の出荷日から最大 90 日間、1 日 8 時間、週 5 日
間の範囲で、基本構成、診断、およびデバイスレベルの問題のトラブルシューティングを提供します。このサポートには、 対象デバイスの範囲を超えるソリューションやネットワークレベルのサポートは含まれません。 Cisco.com へのアクセス Cisco.com へのゲスト アクセスのみが認められます。
シスコの次世代 Cisco Catalyst スイッチ向けサービス
優れたインフラストラクチャを、低リスクで迅速に実現します。Cisco Catalyst 9000 スイッチ サービスでは、エキスパートに
よるガイダンスを提供して、Cisco Catalyst 9000 スイッチの適切な導入、管理、サポートを支援します。シスコは、ネット
ワーキングに関する比類ない専門知識、ベスト プラクティス、革新的なツールを提供することで、新しいハードウェア、ソフト
ウェア、プロトコルのネットワークへの導入に伴う、アップグレード、更新、および移行に要する全体的なコストの削減を支援
します。シスコのエキスパートが、導入から、最適化、技術サービス、マネージド サービスまでライフサイクル全体のサービ
スを提供することにより、中断を最小限に抑えて高い運用効率を実現し、Cisco DNA 対応インフラストラクチャから最大の
価値を引き出せるよう支援します。
詳細はシスコの
エンタープライズ ネットワーク向けサービス
をご覧ください。
Cisco Catalyst 9200 シリーズ スイッチのソフトウェア ポリシー
ネットワーク スタック コンポーネントに関するソフトウェア ポリシー
Network Essentials Stack と Network Advantage Stack ソフトウェア機能セットでは、ソフトウェアのコンプライアンスの維
持を目的としたメンテナンス更新やバグ修正が提供されます。これには公開仕様、リリース ノート、業界標準への適合性が
含まれます。これは、シスコまたはシスコの販売代理店から製品を購入されたエンド ユーザが製品を継続的に所有または
使用している期間、または製品の販売終了日から 1 年以内のどちらか短い方の期間提供されます。
Cisco DNA 期間コンポーネントに関するシスコ組み込みサポート
シスコ組み込みサポートは、シスコのアプリケーション ソフトウェア製品を対象とするサービスです。このサービスでは、ご
使用のビジネス アプリケーションが期待どおりに動作するようにして、貴社の投資を保護します。Cisco DNA Essentials お
よび Cisco DNA Advantage ターム コンポーネント向け Cisco Embedded Support が含まれています。Cisco
Embedded Support では、TAC サポート、主要なソフトウェア アップデート、メンテナンス、およびマイナー ソフトウェア リ
リースにアクセスできます。また、生産性向上のため、随時 Cisco Embedded Support のサイトにアクセスすることができ
ます。
発注情報
表 19 に、Cisco Catalyst 9200 シリーズ スイッチのオーダー情報を示します。シスコ製品のご注文については、「購入案
内」のページ、
https://www.cisco.com/en/US/ordering/or13/or8/order_customer_help_how_to_order_listing.html
を参
照してください。
表 19. 発注情報
スイッチ
製品番号 製品説明
C9200-24T-A Catalyst 9200 24 ポート データ スイッチ、Network Advantage C9200-24 T-E Catalyst 9200 24 ポート データ スイッチ、Network Essentials C9200-24P-A Catalyst 9200 24 ポート PoE+ スイッチ、Network Advantage C9200-24P-E Catalyst 9200 24 ポート PoE+ スイッチNetwork Essentials C9200-48T-A Catalyst 9200 48 ポート データ スイッチ、Network Advantage C9200-48T-E Catalyst 9200 48 ポート データ スイッチ、Network Essentials C9200-48P-A Catalyst 9200 48 ポート PoE+ スイッチ、Network Advantage C9200-48P-E Catalyst 9200 48 ポート PoE+ スイッチ、Network Essentials
C9200L-24T-4G-A Catalyst 9200L 24 ポート データ 4X1G アップリンク スイッチ、Network Advantage C9200L-24T-4G-E Catalyst 9200L 24 ポート データ 4X1G アップリンク スイッチ、Network Essentials C9200L-24P-4G-A Catalyst 9200L 24 ポート PoE+ 4X1G アップリンク スイッチ、Network Advantage C9200L-24P-4G-E Catalyst 9200L 24 ポート PoE+ 4X1G アップリンク スイッチ、Network Essentials C9200L-48T-4G-A Catalyst 9200L 48 ポート データ 4X1G アップリンク スイッチ、Network Advantage C9200L-48T-4G-E Catalyst 9200L 48 ポート データ 4X1G アップリンク スイッチ、Network Essentials C9200L-48P-4G-A Catalyst 9200L 48 ポート PoE+ 4X1G アップリンク スイッチ、Network Advantage C9200L-48P-4G-E Catalyst 9200L 48 ポート PoE+ 4X1G アップリンク スイッチ、Network Essentials C9200L-24T-4X-A Catalyst 9200L 24 ポート データ 4X10G アップリンク スイッチ、Network Advantage C9200L-24T-4X-E Catalyst 9200L 24 ポート データ 4X10G アップリンク スイッチ、Network Essentials C9200L-24P-4X-A Catalyst 9200L 24 ポート PoE+ 4X10G アップリンク スイッチ、Network Advantage C9200L-24P-4X-E Catalyst 9200L 24 ポート PoE+ 4X10G アップリンク スイッチ、Network Essentials C9200L-48T-4X-A Catalyst 9200L 48 ポート データ 4X10G アップリンク スイッチ、Network Advantage C9200L-48T-4X-E Catalyst 9200L 48 ポート データ 4X10G アップリンク スイッチ、Network Essentials C9200L-48P-4X-A Catalyst 9200L 48 ポート PoE+ 4X10G アップリンク スイッチ、Network Advantage C9200L-48P-4X-E Catalyst 9200L 48 ポート PoE+ 4X10G アップリンク スイッチ、Network Essentials ネットワーク モジュール 製品番号 製品説明 C9200-NM-4G Catalyst 9200 4 X 1GE ネットワーク モジュール C9200-NM-4X Catalyst 9200 4 X 10GE ネットワーク モジュール、スペア C9200-NM-BLANK Catalyst 9200 ブランク ネットワーク モジュール StackWise-80 キット、StackWise-160 キット、ケーブル 製品番号 製品説明 C9200-STACK-KIT= C9200 スタック キット スペア C9200L-STACK-KIT= C9200L スタック キット スペア STACK-T4-50CM 50CM Type 3 スタッキング ケーブル STACK-T4-50CM= 50CM Type 3 スタッキング ケーブル、スペア STACK-T4-1M 1M Type 3 スタッキング ケーブル STACK-T4-1M= 1M Type 3 スタッキング ケーブル、スペア STACK-T4-3M 3M Type 3 スタッキング ケーブル STACK-T4-3M= 3M Type 3 スタッキング ケーブル、スペア
