LCDSW‐S01R LCDSW‐S01 LCDパネル LCDパネル 設定ダウンボタン 設定ダウンボタン モード切換ボタン モード切換ボタン 風量切換ボタン 設定アップボタン 設定アップボタン 運転表示ランプ 運転表示ランプ 運転・停止ボタン 運転・停止ボタン < LCDパネル表示内容 > < LCDパネル表示内容 > 運転モード設定 運転モード設定 風量表示 加湿・除湿設定 加湿・除湿設定 加湿・除湿運転表示 加湿・除湿運転表示 フィルタ点検表示 フィルタ点検表示 RC制御表示 SC、RC制御表示 ロック表示 ロック表示 除霜運転表示 除霜運転表示 異常発生表示 異常発生表示 通常時： 消灯/パラメータ番号 通常時： 消灯/パラメータ番号 自己診断時： アドレス番号 自己診断時： アドレス番号 自己診断時： 自己診断コード 自己診断時： 自己診断コード 通常時： 設定温度表示/パラメータ設定 通常時： 設定温度表示/パラメータ設定 フィルタリセットボタン

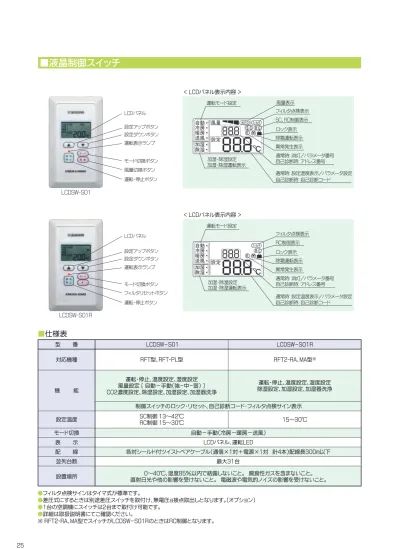

■液晶制御スイッチ

設置場所 0～40℃、湿度85％以内で結露しないこと。　腐食性ガスを含まないこと。 直射日光や他の影響を受けないこと。　電磁波や電気的ノイズの影響を受けないこと。 制御スイッチのロック・リセット、自己診断コード・フィルタ点検サイン表示 最大31台 各対シールド付ツイストペアケーブル（通信×1対＋電源×1対　計4本）配線長300m以下 自動－手動（冷房－暖房－送風） LCDパネル、運転LED 15～30℃ 並列台数 配　　　線 モード切換 表　　　示 設定温度 型　　　番 対応機種 _{RFT型、RFT‐PL型 RFT2‐RA、MA型}※ 機 　　　能

■

仕様表

運転・停止、温度設定、湿度設定 除湿設定、加湿設定、加湿器洗浄 運転・停止、温度設定、湿度設定 風量設定 〔 自動－手動（強-中-弱） 〕 CO2濃度設定、除湿設定、加湿設定、加湿器洗浄 SC制御 13～42℃ RC制御 15～30℃ LCDSW-S01 LCDSW-S01R フィルタ点検サインはタイマ式が標準です。 ● 差圧式にするときは別途差圧スイッチを取付け、無電圧ａ接点取出しとなります。（オプション） ● 1台の空調機にスイッチは2台まで取付け可能です。 ● 詳細は取扱説明書にてご確認ください。 ● ※ RFT2‐RA、MA型でスイッチがLCDSW-S01RのときはRC制御となります。

LCDSW‐S01S < LCDパネル表示内容 > LCDパネル 運転モード設定 加湿・除湿設定 加湿・除湿運転表示 フィルタ点検表示 ロック表示 除霜運転表示 異常発生表示 通常時： 外気温度表示/パラメータ番号 自己診断時： アドレス番号 自己診断時： 自己診断コード 通常時： 給気温度表示/パラメータ設定 モード切換ボタン フィルタリセットボタン 運転表示ランプ 運転・停止ボタン ※RFT3型を除く （RFT3型は加湿なし） 設置場所 0～40℃、湿度85％以内で結露しないこと。　腐食性ガスを含まないこと。 直射日光や他の影響を受けないこと。　電磁波や電気的ノイズの影響を受けないこと。 制御スイッチのロック・リセット、自己診断コード・フィルタ点検サイン表示 最大31台 各対シールド付ツイストペアケーブル（通信×1対＋電源×1対　計4本）配線長300m以下 LCDパネル、運転LED 並列台数 配　　　線 モード切換 表　　　示 設定温度 型　　　番 対応機種 RFT2‐OA型 _※ RFT3 A/B‐OA型 RFT2‐RA、MA型 機 　　　能

■

仕様表

運転・停止、除湿設定 運転・停止、除湿設定 加湿設定、加湿器洗浄 自動－手動（冷房－送風） 自動－手動（冷房－暖房－送風） フィルタ点検サインはタイマ式が標準です。 ● 差圧式にするときは別途差圧スイッチを取付け、無電圧ａ接点取出しとなります。（オプション） ● 1台の空調機にスイッチは2台まで取付け可能です。 ● 詳細は取扱説明書にてご確認ください。 ● ※ RFT2‐RA、MA型でスイッチがLCDSW-S01Sのときは吹出温度が成り行きとなります。 LCDSW-S01S （RFT3型は暖房なし）

■集中管理アプリケーション for Windows7

通信による中央管理を行う専用ソフトウェアで、市販のパソコンやタッチパネルPCを用いて

運転制御やデータの記録などを行うことができます。

〈主な機能〉

●

接続構成例

スケジュール発停が可能！ 運転データの活用、解析が可能！ 最大31台のメインユニット（グループモード）を接続できます。 ID：1～31

ID：01 ID：02 ID：03 ID：31 ID：02 ID：03 ID：０４ ID：03 ID：31 ID：メインユニット＋1～30 メインユニット1台＋制御スイッチ1台 グループ1 グループ2 ＋サブユニット最大30台 タッチパネル パソコン 又は パソコン 対　応　機　種 接続可能台数 操　作　機　能 表　示　機　能 スケジュール運転 実 績 デ ー タ ルーフトップ、ベストブレス、マイティマルチ、水冷ＨＰ式空調機＆外調機など ※VAV、CAVの個別管理は含みません。 961台（メインユニット31台×1グループ31台） 運転/停止 運転モード切換 温度設定 運転状態 各部温度及び湿度 異常内容 フィルタ点検サイン ユニット、曜日毎の発停時刻設定 カレンダー機能で休日設定可能 設定した記録間隔時間毎に運転状態、温湿度データを保存 異常発生ユニットのアドレス番号、発生日時、異常内容を保存 自己診断データ

■ＶＡＶ・ＣＡＶ制御について

VAVユニットを使用することにより、1台の空調機で複数の部屋や、負荷変動が大きな部屋を

部分的に、個別空調制御できます。メインコントローラからの信号でファンを制御するため、

送風動力費が節減され省エネになります。

システム例（1）

システム例（2）

●

負荷変動の大きい部屋を空調する場合

●

1台の空調機で複数の部屋を空調する場合

1． VAVダンパコントローラは室内スイッチの設定温度になるように給気用および還気用のVAVダンパを制御する。 2． VAVダンパコントローラからのダンパ開度信号をダンパメインコントローラで集計し、0～10Vの制御信号で 　 ファンのインバータを制御する。

説明

インバータ インバータ 放熱空気 放熱空気 凝縮用 外気 凝縮用 外気 凝縮用 外気 凝縮用 外気 RFT‐RA型 空調機 RFT‐RA型 空調機 ※ OA型に取付けて制御する場合はCAVダンパとなります。 Ｔ Ｔ Ｔ ダンパメインコントローラ ダンパメインコントローラ 還気 給気 室内スイッチ VAV Ｔ Ｔ Ｔ 還気 給気 室内スイッチ VAV

■ＢＡＣｎｅｔゲートウェイ

●

製品仕様

電気設備学会 ＢＡＣｎｅｔ規格 タイプ番号 IEIEJ-P-0003:2000、IEIEJ-P-0003:2000 アデンダムａ、IEIEJ-G-0006:2006[B-BC] ＡＮＳＩ/ＡＳＨＲＡＥ Standard 135-2004[B-BC]、Standard 135-2001 ISO16484-5:2003(E)[B-BC] 0 1 2 3 4 5 13 14 19 15 サポートオブジェクト

Analog Input Object Type Analog Output Object Type

Analog Value Object Type Binary Input Object Type Binary Output Object Type

Binary Value Object Type Multi-state Input Object Type Multi-state Output Object Type

Multi-state Value Object Type Notification Class Object Type

名　称 Object ‐Type 備　考 対応オブジェクト モード設定（自動・冷房・暖房・送風）変更/参照 手元禁止設定（制御スイッチ操作禁止・許可）変更/参照 圧縮機最大容量設定変更/参照 ※1 ファン容量設定変更/参照 AO/AI AO/AI AO/AI AO/AI AI AI AI AI AI BI BI BI AI BO/BI MO/MI MO/MI MO/MI 通信ステータス 異常状態参照 異常情報参照 動作状態変更/参照 モード設定変更/参照 1 ※ 風量設定変更/参照 手元禁止設定変更/参照 温度設定変更/参照 湿度設定変更/参照 吸込温度 吸込湿度 給気湿度 給気温度 運転情報参照 フィルタ点検状態参照 温度設定（ SC:13～42℃、RC:15～30℃）変更/参照 空調機との通信状態確認用ステータス 異常状態参照 異常発生時の自己診断コード参照 発停操作/状態参照 風量設定（自動・Ｈ・Ｍ・Ｌ）変更/参照 湿度設定（30～80％）変更/参照 ※2 ファン容量設定（40～100％）変更/参照 圧縮機最大容量設定変更/参照 外調機：外気温度、空調機：還気（室内）温度参照 外調機：外気湿度、空調機：還気（室内）湿度参照 ※3 給気湿度参照 給気温度参照 運転状態（停止・冷房・暖房・送風・待機等）参照 フィルタ点検状態参照 ※1 ファン容量設定変更を行う場合は風量設定変更は使用できません。 3 ※2 ファン容量変更の下限値はカタログ定格風量に対する風量となります。例）定格風量10000m /h 3 3 　　 納入風量8000m /hの下限値は4000m /hとなり、ファン容量変更下限値は50％となります。 ※3 RFT-OA型のみ参照可能です。 注） 制御スイッチとＢＡＣｎｅｔからの操作については、後設定有効となります。 名　称 略称 ＩＳＯ AO AV MO AI BI BO BV MI MV NC ＋ － 本体ユニット 電源ユニット （1） ＢＡＣｎｅｔゲートウェイにより空調機をＢＡＣｎｅｔに接続できます。 （2） ＢＡＣｎｅｔゲートウェイ1台で最大100台の空調機が接続できます。 （3） 各種ＢＡＣｎｅｔ仕様に準拠。 （4） 発停・設定変更/参照からセンサ入力、運転/異常情報と多様なオブジェクトを標準装備。 （5） Ｗｅｂ接続にて簡単に空調機の登録、オブジェクトＰＶ（ＰｒｅｓｅｎｔＶａｌｕｅ）変更/参照が 　　 行えます。

●

特長

●

寸法

115 123.5 142 50 115 123.5 60 147 151 147 AO/AI CO2濃度設定変更/参照 CO2濃度設定（0～2000ppm）変更/参照 6 17 20 8

Calendar Object Type Schedule Object Type TrendLog Object Type Device Object Type

CA SC TL DV

●

接続構成図（例）

ＢＡＣｎｅｔ Ｇａｔｅｗａｙ ＢＡＣｎｅｔ Ｇａｔｅｗａｙ BACnet/IP RS485通信 1CH 空冷ＨＰ式空調機（大型品）、空冷直膨式エアハン（最大100台） RS485通信 2CH 制御スイッチ RS485通信 1CH 水冷ＨＰ式空調機（大型品） 最大100台、天埋形・カセット形（小型品） 最大200台 RS485通信 2CH 制御スイッチ グループ グループ 制御スイッチ グループ 個別 制御スイッチ 制御スイッチ個別 RS485通信 2CH ※ツインサイクル形はグループ制御できません ※ツインサイクル形はグループ制御できません 項　目 備　考 使用環境 備　考 仕様 動作周囲温度 電池バックアップSRAM 内蔵（端子台ジャンパにより終端抵抗設定が可能） 0～45℃ 保存周囲温度 -5～60 ℃ 動作周囲湿度 20～90％RH、結露なきこと 保存周囲湿度 10～90％RH、結露なきこと 接　　地 D種接地（第3種接地） 使用雰囲気 腐食性ガスがないこと・塵埃が少ないこと 使用標高 設置場所 制御盤内（DINレール取付） 2000ｍ以下 接続台数 最大100台（水冷天埋・カセットは200台） 32Mbyte ※リチウム電池を使用（寿命は約1年） 入出力 10/100BASE-T 2ポート（BACnet/Web接続用）_{RS-485 1ポート（空調機接続用）} RS-485 終端抵抗 電源入力仕様 AC85V～AC132V 50/60Hz（電源ユニット） 消費電力 AC100V時 0.4A（電源ユニット） 重量 本体ユニット：0.32kg、電源ユニット：0.65 kg 項　目 ※ ルーフトップだけでなく、弊社および他社のＨＰ製品が接続できます。 他社通信 中央監視 （ＨＩＭ） （Ｉｃｏｎｔ） 他社Ｇａｔｅｗａｙ

■機内結線図（例）

TB1 CH THS MC52 CN22 63H R S T E CN33 CN36 MCCB FLT F MF4 SV6 RY2 TH2 CN4 TH6 TH5 TH4 HU1 TB3 CN13 + -4‐20mA CN26 A B RESET + -DC12V M LEV PCB2 PS AC 200V 電源 ： 3～ 50/60Hz 200V CN8 DC0～10V BS CN34 TH7 TB2 R C C R CN7 CN34 CN38 CN37 CN10 CN11

記号説明

MF3 CN23 CN7 PCB1 CN3 CN2 TH3 TH1 ●本図はRFT‐OA型を示す HU2 14 13 12 (-) (+) VAV・CAV使用時 の風量制御入力 11 10 _{加湿運転入力} 9 8 _{外部運転入力} 7 6 異常出力 5 4 _{運転状態出力} 3 2 通信線 通信線（-） 集中管理パソコン 接 続 用 通信線（+） 1 E 通信線 D 電源線（-） C 電源線（+） 通信線（-） 通信線（+） B A 制 御 スイッチ 接 続 用 63L SV1 SV2 SV3 21S4 INV2 INV1 21S4 21S3 F 動力用端子台（客先接続用） 膨張弁（小）電磁弁 凝縮器能力切換電磁弁 再熱電磁弁 加湿器給水電磁弁 四方弁（冷暖切換用） 三方弁（除霜切換用） THS TH1 PS 63L 63H 温度スイッチ（排熱ファンモータ用） 低圧圧力スイッチ 高圧圧力スイッチ MC CH PCB1 TB1 クランクケースヒータ（圧縮機加熱用） MF1 MF2 再熱リニア制御弁 膨張弁（大）電磁弁 除霜時送風用電磁弁 サーミスタ（外気温度） サーミスタ（給気温度） サーミスタ（排気温度） サーミスタ（凝縮器ヘッダ温度1） サーミスタ（吐出管温度） サーミスタ（凝縮器ヘッダ温度2） サーミスタ（膨張弁入口温度） サーミスタ（ヒートシンク温度） 湿度センサ（給気湿度） 湿度センサ（外気湿度） 制御用端子台（客先接続用） 中継端子台 配線用遮断器（制御回路用開閉器） 電磁接触器（圧縮機用） 零相リアクトル 直流リアクトル ヒューズ インバータ（給気ファンモータ用） インバータ（圧縮機用） 給気ファンモータ 放熱ファンモータ 排熱ファンモータ 圧縮機 スイッチング電源 制御基板 パルスコントローラ 放熱ファン用モータ駆動基板 基板コネクタ フィルタリセットスイッチ アレスタ SV1 SV2 SV3 SV4 SV5 SV6 LEV TH2 TH3 TH4 TH5 TH6 TH7 TH8 HU1 HU2 TB2 TB3，4 MCCB MC52 ACL1,2 DCL1,2 MF3,4 PCB2 PCB3 CN BS SPD SPD TB4 21S3 SV4 SV5 CN22 RY1 TH8 CN3 CN2 CN1 CN4 CN6 CN7 CN8 TB3 AC 200V MF2 U W V MS 3 ～ CN26 CN28 CN8 CN34 PCB3 R C 抵抗器 コンデンサ ノイズフィルタ メカリレー FLT RY1,2,3 （シールド） （シールド） 110 109 108 (-) (+)CO2センサ 入力 MC M 3 ～ TB2 31 32 3536 M 3 ～ MF1 (+)(-) 11 FM PLC Y1 U V W E P(+) PO S R T E INV1 12 11 RY3 DCL1 P(+) UVWE PO R INV2 S T E 11 12 DCL2 ACL2 ACL1 DC0～10V

SPD MC52 CH1 MC1 3 ～ M 63H1 THR49 C1 U V_W E V MC2 E 3 ～ M U _W 63H2 THR49 C2 CH2 MC THR49F MF1 E M 3 ～ U V_W FLT MCCB TB4 CN4 CN21 CN1 RY1 RY2 CN17 CN25 CN10 CN9 CN8 CN7 CN11 HU BS CN6 CN2 TB2 給気ファン運転 状態出力 35 36 CN2 CN11 CN22 PCB1 CN7 CN3 C1 52F MC52 C2 APR R S T E TB1 63L1 63L2 TH1 TH2 TH3 TH4 TH5 TH6 TH7 TH8 TH9 TB2 R C C R CN6 CN5 CN3 CN15 11 10 加湿運転入力 9 8 外部運転入力 7 6 異常出力 5 4 運転状態出力 3 2 通信線 通信線（-） 集中管理 パソコン 接 続 用 通信線（+） 1 E 通信線電源線（-）D C 電源線（+） 通信線（-） 通信線（+） B A 制 御 スイッチ 接 続 用 （シールド） （シールド） MF2 U W V MS 3 ～ MF3 U W V MS 3 ～ TH10 CN8 CN1 CN7 CN4 CN3 PCB2 CN2 PCB3 CN2 CN4 CN5 CN1 TH11 CN8 電源 ： 3～ 50/60Hz 200V SV5 21S3a SV2 21S3b 21S4a 21S4b SV3 SV4 SV1

記号説明

●本図はRFT2‐OA型を示す MC1,2 21S4a,b 21S3a,b 動力用端子台（客先接続用） 加湿器給水電磁弁 除霜時送風用電磁弁 再熱電磁弁 四方弁（冷暖切換用） 三方弁（除霜切換用） TH1 TH4 63L1,2 63H1,2 低圧圧力スイッチ 高圧圧力スイッチ CH1,2 PCB1 TB1 クランクケースヒータ（圧縮機加熱用） MF1 MF2,3 サーミスタ（凝縮器ヘッダ温度1） サーミスタ（凝縮器ヘッダ温度3） サーミスタ（凝縮器ヘッダ温度2） サーミスタ（凝縮器ヘッダ温度4） サーミスタ（吐出管温度1） サーミスタ（吐出管温度2） サーミスタ（排気温度） サーミスタ（給気温度） サーミスタ（外気温度） サーミスタ（ヒートシンク温度） 湿度センサ（外気湿度） 制御用端子台（客先接続用） 中継端子台 配線用遮断器（制御回路用開閉器） 電磁接触器（圧縮機用） 電磁接触器（給気ファンモータ用） サーマルリレー（圧縮機用） サーマルリレー（給気ファンモータ用） 圧縮機 給気ファンモータ 放熱ファンモータ 制御基板 放熱ファン用モータ駆動基板 基板コネクタ フィルタリセットスイッチ アレスタ 逆相防止リレー SV1,2 SV3,4 SV5 TH2 TH5 TH6 TH3 TH7 TH8 TH9 TH10,11 HU TB2 TB4 MCCB MC52F THR49F MC52C1,C2 THR49C1,C2 PCB2,3 CN BS SPD APR R C 抵抗器 コンデンサ ノイズフィルタ 半導体リレー FLT RY1,2

■機外結線（例）

制御 スイッチ A B C D E 1 2 3 4 5 6 7 8 9 R C ＋ － オプション 給気ファン用モータのモニタ信号を出力します。 （計器仕様） DC 0～10V入力インピーダンス10ｋΩの直流電圧計 空調機の給気ファンが駆動している時､内部リレーを短絡します。 （接点仕様） 無電圧ａ接点、接点容量：125V以下 10mA以上200mA以下 外部加湿器に対し加湿が必要な時、内部リレーを短絡します。 （接点仕様） 無電圧ａ接点、接点容量：125V以下 10mA以上200mA以下 給気ファン 電流出力 給気ファン 運転状態出力 外部加湿器 運転許可出力

TB2

DC10V 10 11 12 13 14 31 32 35 36 41 42 給気ファン用 インバータ 給気ファン用 インバータ 通信 変換器 本接点瞬時短絡にて運転、あるいは停止を交互に繰り返します。 （入力仕様） 無電圧、パルス信号入力（0.2～1秒） ※オプションとして、レベル信号入力にも対応 （短絡: 運転、開放：停止） 空調機の内部加湿器を外部信号にて運転します。 （入力仕様） 無電圧、レベル信号入力 （短絡：運転、開放：停止） ※内部加湿器を作動させるには加熱又は送風運転にて3分以上連続動作していること。 VAV､CAV統合器からの電圧出力により､定格風量を制御します。 （入力仕様） DC 0～10V 入力にて 定格風量 40～100％ 右表による(但し､DC1V以下は圧縮機停止)SC制御のみ使用可能。 〔運転状態出力〕 〔異常出力〕 〔外部運転入力〕 〔加湿運転入力〕 ※ VAV､CAV 風量制御入力 空調機異常発生時、内部リレーを短絡します。 （接点仕様） 無電圧ａ接点、接点容量：125V以下 10mA以上200mA以下 空調機運転時、内部リレーを短絡します。 （接点仕様） 無電圧ａ接点、接点容量：125V以下 10mA以上200mA以下 3線式 外部運転入力 51(54) 52(55) 53(56) オプション CX/TX RY 通信は微少電流にて送受信を行います。ノイズ等の外的 障害を避けるため、各対シールド付ツイストペアケーブル ２ （導体サイズ0.2～1.25mm 、特性インピーダンス120Ω） をご使用ください。配線端子には全て極性があります。 ２ 電源線は導体サイズ0.3～2.0mm をご使用ください。 ２ サイズが1.3mm を超える場合は制御スイッチコネクタ側 でアジャストしてください。 パソコン 集中管理 アプリケーション 裏面 RY A ＋ ー ＋ ＋ COM OFF信号 ON信号 R C R C 外部の運転信号・停止信号にて空調機を運転・停止します。 （入力仕様） DC24V 10mA～20mAまたは無電圧接点、パルス信号入力（0.2～1秒） ※ DC24V時の端子は51,52，53、無電圧時の端子は54,55，56 　 オプション仕様時は外部運転入力8,9はありません。 ●本図はRFT‐OA型を示す 17 49 18 50 空調機運転時のCO2濃度制御外気導入を外部信号により指令します。 （入力仕様） 無電圧、レベル信号入力 （短絡：外気導入、開放：待機） ※待機中は圧縮機、ファンが停止します。 空調機運転時の圧縮機容量制限を外部信号により指令します。 （入力仕様） 無電圧、レベル信号入力 （短絡：圧縮機容量約50％制限、開放：制限無し） 〔※ CO2制御入力〕 〔※ デマンド入力〕 RY RY オプション 100％ 40％ 0V 4V 10V 空調機が除霜運転である期間中､内部リレーを短絡します。 （接点仕様） 無電圧ａ接点、接点容量：125V以下 10mA以上200mA以下 除霜運転 状態出力 43 44 R C FG ※ 外部入力のリレーには微少電流接点用をご使用ください。 　 VAV,CAV風量制御入力とCO2センサ入力は併用できません。 　 CO2制御入力とデマンド入力は併用できません。 　 DC 0～10Vは、DC 4～20mAに変更可能です。（オプション） 108 109 110 出力 DC 0～10V (+) (-) (+) (-) 電源 DC 24V 客先用意 〔※ CO2センサ入力（CO2センサはオプション）〕 CO2制御はOA型（SC制御）のみ対応。 CO2センサの最大配線長は10mです。 10mを超える場合は電流入力（オプション）で対応可能です。
