CP-V 真空用ドレン回収ポンプ 型式選定チャート ( 流入水頭 1m 時 ) 低揚程タイプ < 最大揚程約 14m> 高揚程タイプ < 最大揚程約 20m> 1. 実際には流入水頭 対象装置 運転条件などにより決定されます 詳細はお問い合わせください 吸引ドレン量 ( 流入水頭 1m 以外の数値に

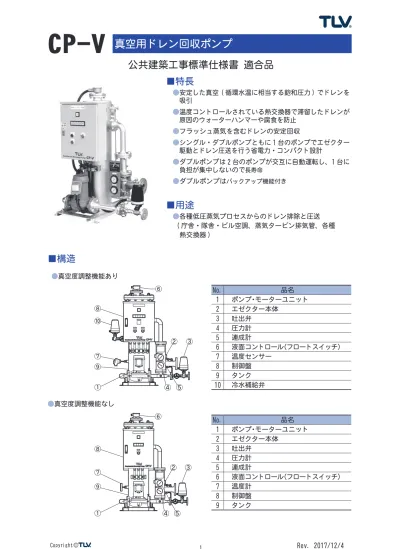

■特長

●安定した真空 ( 循環水温に相当する飽和圧力 ) でドレンを 吸引 ●温度コントロールされている熱交換器で滞留したドレンが 原因のウォーターハンマーや腐食を防止 ●フラッシュ蒸気を含むドレンの安定回収 ●シングル・ダブルポンプともに 1 台のポンプでエゼクター 駆動とドレン圧送を行う省電力・コンパクト設計 ●ダブルポンプは 2 台のポンプが交互に自動運転し、1 台に 負担が集中しないので長寿命 ●ダブルポンプはバックアップ機能付き

■用途

●各種低圧蒸気プロセスからのドレン排除と圧送 ( 庁舎・隊舎・ビル空調、蒸気タービン排気管、各種 　熱交換器 )

　　　　　　　 公共建築工事標準仕様書 適合品

■構造

No. 品名 1 　ポンプ・モーターユニット 2 　エゼクター本体 3 　吐出弁 4 　圧力計 5 　連成計 6 　液面コントロール（フロートスイッチ） 7 　温度計 8 　制御盤 9 　タンク ●真空度調整機能なし մ ղ յ ճ Ʈ Ʀ Ƭ ƭ ƫ մ ղ յ ճ ƫ Ʈ Ʀ ƭ Ƭ Ư No. 品名 1 　ポンプ・モーターユニット 2 　エゼクター本体 3 　吐出弁 4 　圧力計 5 　連成計 6 　液面コントロール（フロートスイッチ） 7 　温度センサー 8 　制御盤 9 　タンク 10 　冷水補給弁 ●真空度調整機能あり

0 %" %-&" Hbn"+ Hbn%"R 3""" ™p ⋈͐ͻ̊ͻࢅᩄ 5"" &""" +""" قՏ̝ͤͲᩄ ( _’ ( _’ ُ ৄ ⓱ └ ┛ ᩄ & ሂ য় ఔ ၖ ᯆ ዩ قՏ̝ͤͲᩄ ( _’ & ሂ য় ఔ ၖ ᯆ ዩ ُ ৄ ሂ য় ™p ⋈͐ͻ̊ͻࢅᩄ ( _’ ُ ৄ ⓱ └ ┛ ᩄ %("" (&"" 3""" %/ + %" %% & -Hbn"% "+™p Hbn"& "0-™p Hbn"+ %-™p Hbn"%R %-™p Hbn"+R %-™p Hbn%"R (0™p & + %" %& ( / 1.実際には流入水頭、対象装置、運転条件などにより決定されます。 　詳細はお問い合わせください。

■型式選定チャート（流入水頭1m時)

●

低揚程タイプ

　<最大揚程　約14ｍ>

●

高揚程タイプ

　<最大揚程　約20ｍ>

■吸引ドレン量

（流入水頭1m以外の数値に関してはこちらを参照ください。）　　

型式 CP-V01S CP-V01W CP-V02S CP-V02W CP-V04S CP-V04W 　駆動 　ポンプ 　シングル ○ ○ ○ 　ダブル：ポンプ2台が交互に自動 運転(バックアップ機能付き） （※1） ○ ○ ○ 　最大揚程 約14m 　相当放熱面積 900m2 _2,000m2 _4,000m2 　最大吸引ドレン量（流入水頭1m時） 1.1m3_{/h 2.5m}3_{/h 5m}3_/h 　最大吐出ドレン量 1.2m3_{/h 3m}3_{/h 6m}3_/h 　最大エア排気能力 1ℓ/s 2.2ℓ/s 4.4ℓ/s 　最低流入水頭 0.2m 　吸引可能流体 蒸気、蒸気ドレン、水、エア 　真空発生法　 エゼクター方式 　真空度 ドレン循環水温に相当する飽和圧力 <-97kPaG（-730mmHg）まで> 　真空度調整機能（水温制御） あり　または　なし 　最高使用温度 TMO 95℃ 　最高吸引 　ドレン温度 　真空度調整機能あり 95℃以上 （※2） 　真空度調整機能なし 95℃ 　モーター仕様（循環 兼 吐出用） （※3） 全閉防まつ屋外形 0.4kW 0.75kW 1.5kW 　軸封部 メカニカルシール 　電源電圧 200V/220VAC　三相(50/60Hz) 　保護構造 IP44（1mmより大きい固形物、および水の飛まつに対し侵入なし） 　防爆仕様 非防爆 　呼径 　接続 　入口（吸引口） 50 JIS10KRF 80 JIS10KRF

　出口（吐出口） 20 JIS10KFF 25 JIS10KFF 32 JIS10KFF

　補給水入口 Rc(PT)1/2 Rc(PT)3/4 　オーバーフロー口 50 JIS10KFF 80 JIS10KFF 　タンクドレンブロー口 Rc(PT)1/2 　材質 　ポンプ ねずみ鋳鉄　FC200 (インペラー：ステンレス鋼　SUS304) 　ノズル ステンレス鋼　SUS303/304相当 　エゼクター本体 　ディフューザー 　タンク 　炭素鋼　SGP　（タンク内部：100℃超耐熱塗装） 　納期 問い合わせ

■仕様データ 低揚程タイプ <最大揚程　約14ｍ>

1. ※ 1：ポンプは起動時毎に交互に運転します。またバックアップ機能付きなので、もし 1台が過負荷などに　 　　　　より停止した場合でも、もう一台のポンプが自動で起動し、運転を継続させます。 2. ※ 2：使用条件により異なります。 3. ※ 3：ダブルポンプは2台ともに同じ仕様になります。 異常作動、事故やケガを避けるために、製品は仕様範囲外で使用しないでください。

1. ※ 1：ポンプは起動時毎に交互に運転します。またバックアップ機能付きなので、もし 1台が過負荷などに　 　　　　より停止した場合でも、もう一台のポンプが自動で起動し、運転を継続させます。 2. ※ 2：使用条件により異なります。 3. ※ 3：ダブルポンプは2台ともに同じ仕様になります。　 異常作動、事故やケガを避けるために、製品は仕様範囲外で使用しないでください。

■仕様データ 高揚程タイプ <最大揚程　約20ｍ>

型式 CP-V01S-H CP-V01W-H CP-V04S-H CP-V04W-H CP-V10S-H CP-V10W-H 　駆動 　ポンプ 　シングル ○ ○ ○ 　ダブル：ポンプ2台が交互に自動 運転(バックアップ機能付き） （※1） ○ ○ ○ 　最大揚程 約20m 　相当放熱面積 1,300m2 _3,200m2 _8,000m2 　最大吸引ドレン量（流入水頭1m時） 1.6m3_{/h 4m}3_{/h 10m}3_/h 　最大吐出ドレン量 2m3_{/h 4m}3_{/h 10m}3_/h 　最大エア排気能力 1.2ℓ/s 2.4ℓ/s 8ℓ/s 　最低流入水頭 0.2m 　吸引可能流体 蒸気、蒸気ドレン、水、エア 　真空発生法　 エゼクター方式 　真空度 ドレン循環水温に相当する飽和圧力 <-97kPaG（-730mmHg）まで> 　真空度調整機能（水温制御） あり　または　なし 　最高使用温度 TMO 95℃ 　最高吸引 　ドレン温度 　真空度調整機能あり 95℃以上（※2） 　真空度調整機能なし 95℃ 　モーター仕様（循環 兼 吐出用） （※3） 全閉防まつ屋外形 1.5kW 1.5kW 3.7kW 　軸封部 メカニカルシール 　電源電圧 200V/220VAC　三相(50/60Hz) 　保護構造 IP44（1mmより大きい固形物、および水の飛まつに対し侵入なし） 　防爆仕様 非防爆 　呼径 　接続 　入口（吸引口） 50 JIS10KRF 80 JIS10KRF

　出口（吐出口） 20 JIS10KFF 25 JIS10KFF 40 JIS10KFF

　補給水入口 Rc(PT)1/2 Rc(PT)3/4 　オーバーフロー口 50 JIS10KFF 80 JIS10KFF 　タンクドレンブロー口 Rc(PT)1/2 　材質 　ポンプ ねずみ鋳鉄　FC200 (インペラー：ステンレス鋼　SUS304) 　ノズル ステンレス鋼　SUS303/304相当 　エゼクター本体 　ディフューザー 　タンク 炭素鋼　SGP　（タンク内部：100℃超耐熱塗装） 　納期 問い合わせ

　周辺機器 　入口（回収）配管用 逆止弁：TLV-CKF3MG（ステンレス鋳鋼）　呼径 50 または 80 　入口（回収）配管用 ストレーナー：TLV-YF（ねずみ鋳鉄）　呼径 50 または 80 　入口（回収）配管用 真空圧力スイッチ（サイフォン管、ダンプナー付き）: 自動運転用 　供 給 蒸 気 配 管 用 圧力スイッチ（サイフォン管、ダンプナー付き）: 自動運転用 　液面計（取り付け短管を含む）

■オプション

標準以外の仕様では、価格、納期が異なります。詳細はお問い合わせください。 1.標準、オプション以外の仕様も、内容によっては対応可能ですのでお問い合わせください。 ܦ֐˽˓̒̍ ⊤њᐌᙜຩܦ֐⊥ ሎዷܦ֐˽˓̒̍ ༰ᯆ៟ ⊤܌ؚᨗ፬ܦ֐⊥ ˽̛ͤͻ̟ͻ ᦥ๬ষ

■発注方法

1.見積書は、仕様打ち合わせ後の提出となります。予めご了承ください。 仕様決定はお問い合わせください。

ជᐌອ Ԃؤ ជᐌອ Ԃؤ قՏؤ ُৄؤ ̊Ͳ˪ ̝ͤͲ ̷ͥͻؤ ̊Ͳ˪ ̝ͤͲ ̷ͥͻؤ ˟ͻ̫ͻ ̶ͥͻؤ ˟ͻ̫ͻ ̶ͥͻؤ ᏝG ᏝR ᏝE ᏝG ᏝG ᏝE ᏝR % ᏝR & قՏؤ ُৄؤ ᏝR ᏝR % ᏝR &

■寸法 （真空度調整機能あり）

●

CP-V Sシリーズ

（シングルポンプ） ・CP-V10W-H 型式 _mmA _mmB _mmH _mmH1 _mmH2 _kg(※)質量 低揚程 CP-V01S 1030 745 1280 280 125 約 210 CP-V02S 1150 820 1350 290 約 240 CP-V04S 1300 890 1450 320 130 約 330 高揚程 CP-V01S-H 1055 800 1280 290 125 約 220 CP-V04S-H 1260 890 1450 295 130 約 315 CP-V10S-H 1520 1090 1560 330 140 約 470

●

CP-V Wシリーズ

（ダブルポンプ） 1. ※：タンク空時 型式 _mmA _mmB _mmH _mmH1 _mmH2 _kg(※)質量 低揚程 CP-V01W 1085 825 1280 280 125 約 240 CP-V02W 1210 905 1350 290 約 285 CP-V04W 1390 1030 1450 320 130 約 395 高揚程 CP-V01W-H 1150 920 1280 290 125 約 270 CP-V04W-H 1340 1030 1450 295 130 約 375 CP-V10W-H 1930 770 1560 330 140 約 555 1. ※：タンク空時

ជᐌອ Ԃؤ ជᐌອ Ԃؤ قՏؤ ُৄؤ ̊Ͳ˪ ̝ͤͲ ̷ͥͻؤ ̊Ͳ˪ ̝ͤͲ ̷ͥͻؤ ˟ͻ̫ͻ ̶ͥͻؤ ˟ͻ̫ͻ ̶ͥͻؤ ˟ͻ̫ͻ ̶ͥͻؤ ᏝG ᏝR ᏝE ᏝG ᏝG ᏝE ᏝE ᏝR % ᏝR & قՏؤ ُৄؤ قՏؤ ُৄؤ ᏝR ᏝR ᏝR % ᏝR % ᏝR & & ជᐌອ Ԃؤ

■寸法 （真空度調整機能なし）

●

CP-V Sシリーズ

（シングルポンプ） _型式 A mm mmB mmH mmH1 mmH2 kg(※)質量 低揚程 CP-V01S 900 745 1280 280 125 約 205 CP-V02S 1025 820 1350 290 約 235 CP-V04S 1170 890 1450 320 130 約 325 高揚程 _{CP-V01S-H 960 800 1280 290 125 約 215} CP-V04S-H 1120 890 1450 295 130 約 310 CP-V10S-H 1420 1090 1560 330 140 約 465

●

CP-V Wシリーズ

（ダブルポンプ） _型式 A mm mmB mmH mmH1 mmH2 kg(※)質量 低揚程 CP-V01W 1050 825 1280 280 125 約 235 CP-V02W 1175 905 1350 290 約 280 CP-V04W 1350 1030 1450 320 130 約 390 高揚程 CP-V01W-H 1110 920 1280 290 125 約 265 CP-V04W-H 1300 1030 1450 295 130 約 370 CP-V10W-H 1930 770 1560 330 140 約 550 1. ※：タンク空時 1. ※：タンク空時 本来の用途、 使用目的以外には 使用しないでください。 製品改良のため、 仕様変更することが あります。 ・CP-V10W-H
