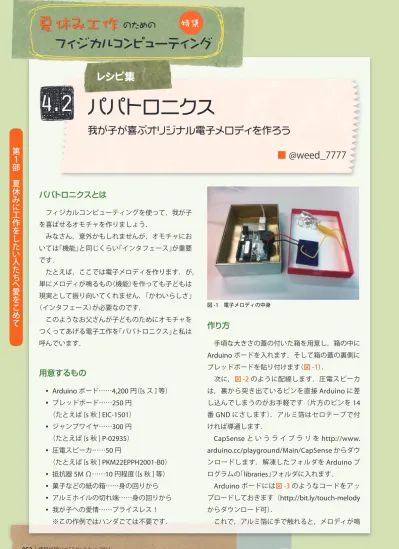

(1)夏休み工作のための. 特集. フィジカルコンピューティングレシピ集. 4.2 パパトロニクス我が子が喜ぶオリジナル電子メロディを作ろう第１部夏休みに工作をしたい人たちへ愛をこめて. ■ @weed_7777. パパトロニクスとはフィジカルコンピューティングを使って，我が子を喜ばせるオモチャを作りましょう．みなさん，意外かもしれませんが，オモチャにおいては「機能」と同じくらい「インタフェース」が重要です．たとえば，ここでは電子メロディを作ります．が，単にメロディが鳴るもの（機能）を作っても子どもは現実として振り向いてくれません．「かわいらしさ」（インタフェース）が必要なのです．このようなお父さんが子どものためにオモチャをつくってあげる電子工作を「パパトロニクス」と私は呼んでいます．. 図 -1 電子メロディの中身. 作り方手頃な大きさの蓋の付いた箱を用意し，箱の中に. Arduino ボードを入れます．そして箱の蓋の裏側に. 用意するもの. ブレッドボードを貼り付けます（図 -1）．次に，図 -2 のように配線します．圧電スピーカ. • Arduino ボード……4,200 円（[s ス ] 等）. は，裏から突き出ているピンを直接 Arduino に差. • ブレッドボード……250 円. し込んでしまうのがお手軽です（片方のピンを 14. （たとえば [s 秋 ] EIC-1501） • ジャンプワイヤ……300 円（たとえば [s 秋 ] P-02935） • 圧電スピーカ……50 円（たとえば [s 秋 ] PKM22EPPH2001-B0）. 番 GND にさします）．アルミ箔はセロテープで付ければ導通します． CapSense というライブラリを http://www.. arduino.cc/playground/Main/CapSense からダウンロードします．解凍したフォルダを Arduino プ. （[s 秋 ] 等） • 抵抗器 5M Ω……10 円程度. ログラムの「libraries」フォルダに入れます．. • 菓子などの紙の箱……身の回りから. Arduino ボードには図 -3 のようなコードをアッ. • アルミホイルの切れ端……身の回りから. プロードしておきます（http://bit.ly/touch-melody. • 我が子への愛情……プライスレス！. からダウンロード可）．. ※この作例ではハンダごては不要です．. 952 情報処理 Vol.52 No.8 Aug. 2011. これで，アルミ箔に手で触れると，メロディが鳴.

(2) 4.2 パパトロニクス我が子が喜ぶオリジナル電子メロディを作ろう. 第１部夏休みに工作をしたい人たちへ愛をこめて. 図 -2 実態配線図. 図 -4 デコレーションした電子メロディ. // スピーカーを差し込んだピン番号． int speakerPin = 8; // 演奏するメロディ．cがド． // お子さんのお気に入りの曲に変えると良いです char notes[] = "ccggaag ﬀeeddc "; // タッチスイッチのしきい値 const long threshold = 100; #include <CapSense.h> #include <stdlib.h> int length = sizeof(notes); int tempo = 300; // オンオフを繰りして振動をつくる void playTone(int tone, int duration) { for (long i = 0; i < duration * 1000L; i += tone * 2) { digitalWrite(speakerPin, HIGH); delayMicroseconds(tone); digitalWrite(speakerPin, LOW); delayMicroseconds(tone); } } void playNote(char note, int duration) { char names[] = { 'c', 'd', 'e', 'f', 'g', 'a', 'b', 'C' }; // 各音階の周期 int tones[] = { 1915, 1700, 1519, 1432, 1275, 1136, 1014, 956 }; // 音符に応じた音を再生する for (int i = 0; i < 8; i++) { if (names[i] == note) { playTone(tones[i], duration); } } }. 図 -5 クマのシールをタッチする我が娘. りますので，蓋に穴をあけて外側に出します．. インタフェースの仕上げこれで，タッチするとメロディの鳴るオモチャが. void playMelody() { pinMode(speakerPin, OUTPUT); for (int i = 0; i < length; i++) { if (notes[i] == ' ') { delay(tempo); // 空白は休み } else { playNote(notes[i], tempo); } // 音符のあいだの休止 delay(tempo / 2); } }. できました．では，子どもは喜んでこのオモチャで. // 2番と3番ピンのあいだの静電容量を測る CapSense capSense = CapSense(2, 3);. 部分の上に貼りつけてみましょう（図 -4）．. void setup(){ pinMode(speakerPin, OUTPUT); capSense.reset_CS_AutoCal(); }. すると子どもは何度も何度も喜んでタッチするよ. void loop(){ long capacitance = capSense.capSense(10); if (capacitance > threshold) { playMelody(); } delay(50); }. お父さんの趣味を家族にも喜んでもらうためにイン. 図 -3 ソースコード. 遊んでくれるでしょうか？何かが足りません．そこで子どもが箱を押したくなるようなシールを買ってくるか，子どもの気に入っているキャラクターの絵などをベビー雑誌などから切り取り，タッチ. うになります（図 -5）．パパトロニクスの醍醐味は，タフェースを工夫するところです．この驚きと発見の感動を，ぜひみなさんにも味わっていただきたいと思います．. （2011 年 4 月 30 日受付）. ■ @weed_7777 [email protected] 電子工作を楽しむ情報学修士卒のサラリーマン．ガジェットカフェ（@gadgetcafe）のクリエイター．「チームわたがし」を @usopyon， @a_ono とともに結成，作品は米サイト「Make」のトップに掲載された．. 情報処理 Vol.52 No.8 Aug. 2011. 953.

(3)
