接点転送 （１対１）
空調機 センサや機器からの 接点信号を 監視センターに転送 警報監視盤 警報信号 接点転送装置 （ND-ST01） 空調機や照明の ON／OFF操作 侵入検知 故障信号 ＬＡＮ／ＶＰＮ＜使用例＞
運転制御＜遠隔地＞
＜センター＞

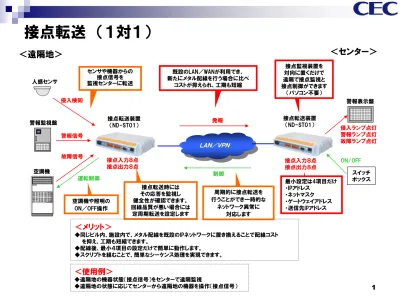

人感センサ 接点監視装置を 対向に置くだけで 遠隔で接点監視と 接点制御ができます （パソコン不要） 接点転送装置 （ND-ST01） 接点入力８点 接点出力８点 接点入力８点 接点出力８点 既設のLAN／WANが利用でき、 新たにメタル配線を行う場合に比べ コストが抑えられ、工期も短縮 発報 制御 最小設定は4項目だけ ・IPアドレス ・ネットマスク ・ゲートウェイアドレス ・送信先IPアドレス 接点転送時には その応答を監視し 健全性が確認できます。 回線品質が悪い場合には 定周期転送を設定します＜メリット＞
◆同じビル内、施設内で、メタル配線を既設のIPネットワークに置き換えることで配線コスト を抑え、工期も短縮できます。 ◆配線後、最小４項目の設定だけで簡単に動作します。 ◆スクリプトを組むことで、簡単なシーケンス処理を実現できます。 警報表示盤 侵入ランプ点灯 警報ランプ点灯 故障ランプ点灯 スイッチ ボックス ON/OFF 周期的に接点転送を 行うことができ一時的な ネットワーク異常に 対応します接点転送 （１対多＋管理ＰＣ）
管理ＰＣ （SND-UM01 または SNMPマネージャ） 接点転送装置 （ND-ST01） メールや警報ランプで発報 ＬＡＮ／ＶＰＮ＜システム拡張＞
◆複数の遠隔地の接点状態を 1台の接点監視装置で受信することも可能 ◆管理ＰＣとソフト（ＳＮＤ－ＵＭ０１）を導入すると 最大500装置、または5000接点まで監視、制御が可能 警報ランプ クライアントＰＣ （Webブラウザ）＜遠隔地＞
＜センター＞
・警報表示盤や操作盤がパソコン画面や壁掛けテレビに置き換えられます ・複数のクライアントＰＣからWebブラウザ画面にて監視／操作ができます ・監視マップの背景やアイコン画像には建築図面や機器の写真が使えます ・複数の監視マップで階層的に構成でき、レイアウトが自由です ・履歴はデータベースに蓄積され、一覧表示／検索／ファイル出力ができます ・異常検知時にメール送信や警報ランプ起動のほか、接点による機器制御や BATファイル起動による他システムへの連係制御もできます 制御 メールサーバ 監視対象が増えた場合は Ｎ対１で信号を集約できます。 接点転送装置 （ND-ST01） 発報 制御 監視 発報 監視 制御 発報 発報 空調機 警報監視盤 警報信号 侵入検知 故障信号 運転制御 人感センサ SNMPクライアント 発報 制御 発報 各種機器 各種機器 監視 制御 警報表示盤 侵入ランプ点灯 警報ランプ点灯 故障ランプ点灯 スイッチ ボックス ON/OFF 発報接点転送 （警報盤の遠方複製）
◆同じ内容の警報表示盤を遠隔地に簡単に増設する事ができます。
◆ネットワークを利用しているため配線費用が安価
無電圧接点信号 無電圧接点信号 監視対象機器 警報表示盤 （既設） 接点転送装置 （ND-ST01） 接点転送装置 （ND-ST01） 無電圧接点信号 警報表示盤 (複製) 警報表示盤が 複製できます。 ＬＡＮ／ＶＰＮ ネットワークを利用する ため遠隔地でも安価接点転送 （壁掛けテレビによる表示）
無電圧接点信号 無電圧接点信号 監視対象機器 警報表示盤 （既設） 接点転送装置 （ND-ST01） （ND-ST01）接点転送装置 無電圧接点信号 警報表示盤 (複製) ＬＡＮ／ＶＰＮ 警報表示盤（複製） （大型壁掛けテレビ） 警報表示盤（複製） （大型壁掛けテレビ） 管理ＰＣ （SND-UM01） クライアントPC （Internet Explorer） タブレット型クライアントPC （Internet Explorer） 無線LAN メールサーバ 警報ランプ メール通知◆警報表示盤を遠隔地に追加したり、パソコンにつないだ壁掛けテレビやタブレットPCでも表示できます。
◆パソコンの監視画面の場合、設定だけで簡単にレイアウト変更ができます
◆ネットワークを利用しているため配線費用が安価
接点転送 （共同溝での環境監視）
◆主要な道路の下には電気や通信のための共同溝があり、作業員が出入りするため作業環境を監視しています
◆共同溝内に多数存在し、酸欠センサ、人感センサ、火災センサなどが出力する接点信号を監視センターに送ります
ＬＡＮ ／ ＶＰＮ 人感センサ 火災センサ ドアセンサ 接点入出力装置 （ND-IOTR） 接点入出力装置 （ND-IOTR） 接点出力 監視システム 監視センター 接点入力 酸欠センサ 各地の情報を ネットワークを利用して 監視センターで集中管理 現場の接点ON/OFF状態を そのまま接点出力 ON/OFF 人感センサ 火災センサ ドアセンサ 接点入出力装置 （ND-IOTR） 接点入力 酸欠センサ・・・
ON/OFF ON/OFF接点制御 （空調機の自動制御）
◆ブラウザ画面で空調機の状態（運転／故障）や現場温度が確認でき、空調機の運転／停止操作ができます ◆空調機故障や温度異常時にメールや警報ランプにて通報できます ◆温度センサを各所に配置し、測定温度とセンサ位置に応じて空調機の運転／停止が自動制御できます ◆外部ソフトを使用せず、環境監視装置だけで温度による運転制御や時間によるローテーション運転ができます 環境監視装置 （小規模タイプ） ND-EW04 接点入力：8点 接点出力：4点 温度センサ LM01-TH2 数珠つなぎで最大32個 スター配線で最大8個 運転／故障監視 空調機 ※空調機は無電圧接点のON/OFFにより運転／停止操作が可能な機種である必要があります ※空調機は無電圧接点のON/OFFにより運転状況／故障の監視が可能な機種である必要があります 空調機 メールサーバ 運転／停止制御 パソコン ブラウザ （Internet Explorer） ＬＡＮ／ＶＰＮ 温度 警報ランプ環境監視 （基本形）
監視ＰＣ ◆汎用センサを使用して温度／湿度／電流／電圧など多種多様な監視ができます ◆接点を使用して各種機器の運転監視／故障監視／運転制御／状況表示 ◆異常時にはメールや警報ランプで発報 ◆環境監視装置の状態はブラウザにて監視できるため、小規模システムの場合には専用ソフトが不要です ◆大規模システムの場合には、監視ソフト（SND-UM01）により環境監視装置は最大500台、監視対象は最大5000点まで一括監視ができます メールサーバ 警報ランプ 温度センサ 通知 発報 アナログ入力 （0～1V） （4～20mA） ＬＡＮ／ＶＰＮ 環境監視装置 （ND-EW04） （ND-EW05） 湿度センサ 運転状況 故障信号 電流センサ 電圧センサ 運転制御 ランプ点灯 接点入出力 （無電圧接点） センサ次第で 様々な用途に 使用することができます アナログ入力は 一般的なセンサ出力に 対応しており、 多くのセンサが使用できます 500装置5000点まで 監視、制御ができます 監視ソフト （SND-UM01） 各種センサ 外部変換器にて センサ出力を 合わせることもきます電源監視 （分電盤）
管理ＰＣ 監視ソフト （SND-UM01） 環境監視装置 （ND-EW05） 電流監視装置 （ND-AC64） 主幹回路 二次側回路 二次側回路 二次側回路 二次側回路 CT CT 二次側回路 二次側回路 CT CT ブレーカ マルチメータ 電力モニタ （Modbus） 電流センサ （EW05-CT）分電盤
• 二次側電流監視 （1台で最大64回路） • マルチメータによる主幹電力監視 • コストパフォーマンス高い • 主幹電力監視（1台で最大16回路）分 散設置された分電盤に対応 （総延長500m） • 電流/電圧/温度/湿度等の監視 （最大128点） • 接点入力監視（最大128点） • 接点出力制御（最大128点） • マルチメータによる主幹電力監視 電圧変換器 （EW02-ACV1） ブレーカ主幹電力監視
2次側
電流監視
総合環境監視
メールサーバ 温度センサ （EW05-DTH2） 温湿度センサ （EW05-DTRH01） ＬＡＮ／ＶＰＮ 総延長500ｍ CT CT MAX6台 MAX16台 CT CT フィルードバス用 SNMPアダプタ （ND-FA02） 総延長500ｍ 総延長500ｍ環境監視 （データセンター）
管理ＰＣ ◆データセンターで重要な監視項目は、温湿度、電源、空調機、漏水、UPS ◆異常時にはリアルタイムにメールや警報ランプで発報 ◆測定データをグラフで表示し、熱だまりや過電流等の傾向と問題点を洗い出し、対策後の効果を確認 接点転送装置 （ND-ST01） 電力監視装置 （ND-AW64） （ND-FA02） メールサーバ 警報ランプ 監視ソフト （SND-UM01） 運転制御 運転／故障 電流 電圧 電力 電力量 周波数 力率 火災報知機 漏水 UPS環境監視
•温湿度 •電源設備監視
•UPS状態 •空調機状態 •漏水 通知 クライアントＰＣ 発報 分電盤 空調機／加湿機 温度センサ 湿度センサ サーバラック 表示ソフト （Internet Explorer） 遠隔で監視／操作 他社センサにも対応 •4～20mＡ信号 •0～1V信号 •MODBUS（RTU）機器 •マルチメータ 温湿度連係による ＬＡＮ／ＶＰＮ 環境監視装置 （ND-EW04） （ND-EW05）空調加湿制御
•遠隔運転／停止 •ローテション運転 •温湿度センサ連係・空調機 ・UPS ・ランプ ・ブザー ・電気錠
