ICM とは - 暗号化における ICM の使い方 TB3176 概要データ整合性チェックモニタ (ICM) は DMA コントローラの一種であり Cortex M7 MCU のメモリ (ICM ディスクリプタ領域 ) にある転送ディスクリプタを使って複数のメモリ領域にわたってハッシュ計算を実行

(1)

TB3176

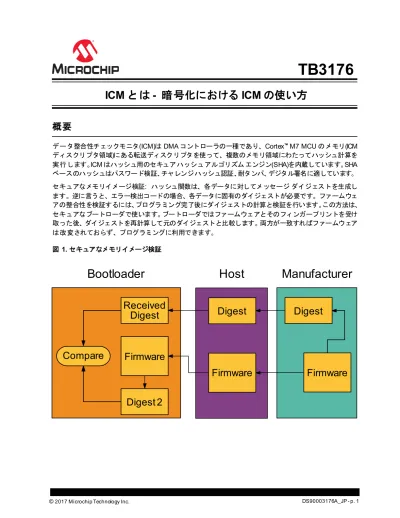

ICM とは - 暗号化における ICM の使い方

概要

データ整合性チェックモニタ_{(ICM)は DMA コントローラの一種であり、Cortex™ M7 MCU のメモリ(ICM}

ディスクリプタ領域_{)にある転送ディスクリプタを使って、複数のメモリ領域にわたってハッシュ計算を} 実行します。_{ICM はハッシュ用のセキュアハッシュアルゴリズムエンジン(SHA)を内蔵しています。SHA} ベースのハッシュはパスワード検証、チャレンジ_{ハッシュ認証、耐タンパ、デジタル署名に適しています。} セキュアなメモリイメージ検証_{: ハッシュ関数は、各データに対してメッセージダイジェストを生成し} ます。逆に言うと、エラー検出コードの場合、各データに固有のダイジェストが必要です。ファームウェアの整合性を検証するには、プログラミング完了後にダイジェストの計算と検証を行います。この方法は、セキュアなブートローダで使います。ブートローダではファームウェアとそのフィンガープリントを受け取った後、ダイジェストを再計算して元のダイジェストと比較します。両方が一致すればファームウェアは改変されておらず、プログラミングに利用できます。図 1. セキュアなメモリイメージ検証

Bootloader

Host

Manufacturer

Compare

Digest 2

Received

Digest

Firmware

(2)

DS90003176A_JP - p. 2

TB3176

概要_...1 1. 概念 ...3 2. ソリューション_{/実装 ...4} 3. 関連リソース ...7 Microchip 社のウェブサイト ...8 お客様向け変更通知サービス ...8 カスタマサポート_...8 Microchip 社のデバイスコード保護機能...8 法律上の注意点_...9 商標 ...9 DNV による品質管理システム認証 ...10 各国の営業所とサービス ... 11

(3)

TB3176

1. 概念

暗号学的ハッシュ関数は、暗号に適した性質を持った特殊なハッシュ関数クラスです。暗号学的ハッシュ関数の数学的アルゴリズムでは、任意のビット長のデータから固定長の代表値(ハッシュ値)を計算します。暗号学的ハッシュは一方向性関数、すなわち反転や元のメッセージの取得が不可能な関数です。以下の式では、_{F(x)はハッシュ化するデータセット、Y は SHA ハッシュ化されるフィンガープリントを表} します。 Y = sha_hash(f(x)) f(x)≠_{any_function(Y)}

(4)

DS90003176A_JP - p. 4

TB3176

2. ソリューション/実装

ICM では、FIPS 180-2 規格に従ってメッセージを更新する事が求められます。FIPS 180-2 規格によると、 SHA-256 ではハッシュ化するメッセージの最大サイズが 264 - 1 ビットになる必要があります。SHA-256 暗号化エンジンでは、メッセージを複数のブロックに分割して各ブロックのサイズを_{512 ビットにする必} 要があります。図_{2-1. FIPS180-2メッセージのフォーマット} ブロック₁ ブロック₂ ブロック_N ビット₀ ビット_{M 1} _{K ビットのゼロパディング 64 ビット長の} ブロック_(ビット) 各ブロックは_{512 ビット幅であり、最後のブロック形式は上の通り K= 448-X-1 です。} 512 ビット未満のメッセージの場合、1 ブロックで足ります。例えば、「_{abc」というメッセージの場合、{0x61、0x62、0x63}です。} ビット_{0～ビット 23 には前のメッセージが入り、ビット 24 は 1(FIPS 180-2 の規定)、ビット 25～447 は} 0(K 個のゼロビット)です。ビット_{448～ビット 511 は 0x0000000000000018 (64 ビット長のメッセージ)です。}

Cortex-M7 MCUでの ICM の設定:

(5)

TB3176

図2-2. ICM の構成シーケンス ヒント_{: ICM の構成:} 1. ハッシュ値のアドレスは ICM_HASHレジスタに格納する必要があります。このアドレスは 128 バイトの倍数にする必要があります。 2. 領域ディスクリプタの内容は前述の FIPS180-2 に従って入力する必要があり、さらに開始アドレスを_{ICM_DSCRレジスタに割り当てる必要があります。}

(6)

DS90003176A_JP - p. 6

TB3176

ヒント_{: ICM のハッシュ: ICM をデジタル署名で使う場合、ハッシュ値を先に生成してから ICM}

のハッシュ機能を使って_{MCUで検証する必要があります。Linux で特定の文字列に対して}

SHA-256 ハッシュ値を生成するには、以下のコマンドを使います。

• echo -n <String> | sha256sum で、文字列の SHA-256ハッシュ値を生成できます。

• 前述のメッセージ例_{(「abc」)のコマンドは以下の通りです。}

echo -n abc | sha256sum ヒント_{: 出力されるハッシュ値:}

ba7816bf8f01cfea414140de5dae2223b00361a396177a9cb410ff61f20015ad
