優れたシグナル・インテグリティ・ツールにより、複雑な
シグナル・インテグリティ問題の迅速な検出、特定、デバッグ
が可能
−
グリッチ・トリガとストレージ−シグナル・インテグ
リティ問題となりそうなイベントにトリガし、ハイライ
ト表示。問題のイベントにトリガするだけでなく、可能
性のあるイベントを赤でハイライト表示するため、詳細
に観測すべき信号が容易に確認できる
−
iCapture−テクトロニクス独自のiCapture機能によ
り、疑いのある信号をTLA6400シリーズからアナログ
出力可能。オシロスコープのプローブとのダブルプロー
ビングが不要で、デバッグ時間が短縮できる
−
iView−ロジック・アナライザとオシロスコープの両方
のデータを、時間相関をとりながら表示できるため、
デジタル・ドメイン、アナログ・ドメインの両方でシグ
ナル・インテグリティ問題を確認できる
アプリケーション
■デジタル・ハードウェアのバリデーションとデバッグ
■デジタル・ハードウェア性能のモニタ、測定、最適化
■組込みソフトウェアの統合、デバッグ、バリデーション
特長
■デジタル・システムのデバッグ、バリデーション、最適化に
おける優れた性能と操作性
−
40ps分解能のMagniVuアクイジションによる正確な
信号取込み
−
同期速度−最高クロック・レート667MHz、最高データ・
レート1333Mbpsまでの高速同期バス信号取込み可能
−
15型ディスプレイとタッチ・スクリーン（オプション）
により、数多くのデータが表示でき、効率的に操作可能
−
34/68/102/136チャンネルの4機種、最大レコード長
64Mビットにより、汎用性の高いソリューションが可能
で、予算に見合ったシステムに構築可能
−
ドラッグ＆ドロップ・トリガ−一覧表にある8種類の
トリガからドラッグし、波形にドロップすることにより、
自動的にトリガ条件を設定可能。これにより、エラーを
防ぎ、再現性を向上し、設定に要する時間を短縮するこ
とが可能
−
ドラッグ＆ドロップ測定−測定ツール・バーのアイコン
をドラッグし、対象の信号にドロップするだけで測定結果

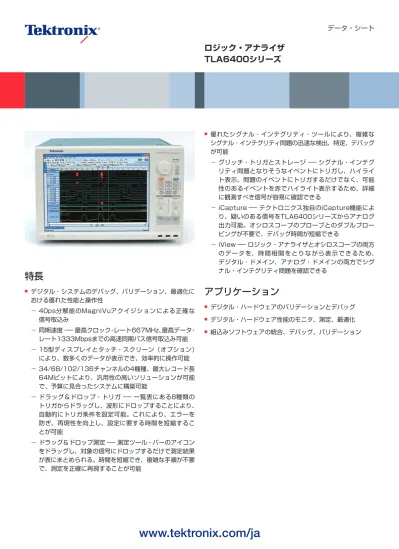

ロジック・アナライザ
TLA6400シリーズ
予算に合った、効率的なデジタル・システムの
デバッグとバリデーション
TLA6400シリーズは、デジタル・システムのデバッグ、バリ
デーション、機能の最適化に適したロジック・アナライザです。
シグナル・インテグリティを総合的にデバッグすることができ
るため、発見が困難な問題をすばやく検出し、特定し、評価す
ることができます。さまざまなアプリケーションに対応できる
ため、デジタル回路設計のデバッグ問題に最適なツールとなり
ます。
TLA6400シリーズは、以下のようなデジタル回路の機能のバ
リデーション、デバッグに適した機能を備えています。
■当社特許の25GHz MagniVu機能による正確なタイミング
測定。TLA6400シリーズは1台に統合されたアーキテク
チャであるため、タイミング・スキューなどの問題がありま
せん。
■最高クロック・レート：667MHz、最高データ・レート：
1333Mbpsのバスからの取込み
■必要に合った性能で購入し、測定ニーズに合わせてアップ
グレードが可能
■簡単で直感的なドラッグ＆ドロップ・トリガ設定により、
イベントをすばやく特定
■周波数、周期、パルス幅、デューティ・サイクル、エッジ・
カウントなど、優れたドラッグ＆ドロップ測定機能により回
路性能を簡単に把握できる
■波形、表形式、グラフ、逆アセンブリ、ソース・コード、比較
など、さまざまな表示形式で時間相関をとりながらデータ
表示が可能
難しいシグナル・インテグリティ問題の検出
ロジック・アナライザは、回路機能のトラブルシュートだけで
なく、クロストーク、ターミネーションのミスマッチ、グラン
ド・バウンスなどで生ずるシグナル・インテグリティ問題の検
出でも必要になります。TLA6400シリーズは統合デバッグ・
ツールであり、このようなデバッグ問題を解決します。
TLA6400シリーズの特長：
■選択した信号グループをグリッチ・トリガ機能で監視し、シ
グナル・インテグリティ問題が見つかった場合はトリガする
■検出したすべてのシグナル・インテグリティ問題に自動的に
タグを付けるため、簡単に識別できる
■当社独自のiCapture機能により1本のプローブでデジタルと
アナログの両方のデータが観測できるため、問題を詳細に
把握することが可能
■iView機能によりデータのデジタルとアナログが時間相関を
とりながら表示できるため、アナログ・ドメインとデジタル・
ドメインの両方でシグナル・インテグリティ問題を追跡可能
デジタル・システムのリアルタイム解析を可能にする
P5900シリーズ・プロービング・ソリューション
どのようなテストや測定でも、プロービングの方法と、プロー
ビングがシステムや測定時間に及ぼす影響を考慮することが重
要になります。業界最高水準の低プローブ負荷を実現した
P5900シリーズ・ロジック・アナライザ・プローブは、被測
定回路に与える負荷が少なく、優れたシグナル・インテグリティ
が得られます。TLA6400シリーズ・ロジック・アナライザで
P5900シリーズ・ロジック・アナライザ・プローブを使用す
ると、お求めやすい価格で優れたロジック解析が実現できます。
高実装密度D-Maxプロービング、Mictor、汎用タイプなど、
さまざまな接続形式のプローブが用意されています。
17チャンネルのP5910型プローブは、2.54mm（0.1インチ）と2mmピン・ピッ チ、低入力容量、業界標準の接続方法に対応したアクセサリ類などを備えた、汎 用ロジック･アナライザ・プローブ P5900シリーズは負荷容量が小さいので、信号に与える歪みが少なく、高速エッ ジを持った信号を正確に取込むことが可能 P5934型は、ワンタッチでプローブ接続ができ、またラッチ機構による高信頼 性の接続が可能な34チャンネルMictorプローブTLA6400シリーズの概要
項目 TLA6401型 TLA6402型 TLA6403型 TLA6404型
チャンネル数 34 68 102 136 高速タイミング 40ps（25GHz）、メモリ長：128Kビット 最高タイミング・ サンプル・レート （ハーフ／フル・ チャンネル） 3.2GHz／1.6GHz 最高ステート･ クロック･レート 333MHz（標準） 667MHz（Opt.1T） 最高ステート・ データ・レート 667MHz（標準） 1333Mbps（Opt.1T） 最大レコード長 2Mビット（標準） 4Mビット（Opt.1S） 8Mビット（Opt.2S） 16Mビット（Opt.3S） 32Mビット（Opt.4S） 64Mビット（Opt.5S） アナログMUX （マルチプレクサ） 4つの固定チャンネル（標準）、または 選択した任意のチャンネル（Opt.AM）が 4つのBNCから出力可能 プローブ・ オプション P5910型−17チャンネル汎用プローブ P5934型−34チャンネルMictorプローブ P5960型−34チャンネルD-MAXプローブ
性能
TLA6400シリーズ
一般性能 項目 概要 チャンネル数（クロック入力もデータとして取込み可能） TLA6401型 34（32データ入力＋2クロック入力）。 TLA6402型 68（64データ入力＋4クロック入力）。 TLA6403型 102（96データ入力＋4クロック入力＋2クオリファイア 入力）。 クロック・チャンネルはクオリファイアとしても使用可能 TLA6404型 136（128データ入力＋4クロック入力＋4クオリファイア 入力）。クロック・チャンネルはクオリファイアとしても 使用可能 チャンネルの グループ化 グループ数、またはグループに属するチャンネル数に制限 なし（すべてのチャンネルは複数のグループで使用可能） タイムスタンプ 20ps分解能、54ビット幅。4日以上 クロック／ アクイジション・ モード 非同期／同期 すべてのモードで同時に25GHzMagniVuによる 高速タイミング解析が可能 PCの性能 項目 概要 オペレーティング・ システム（OS）Microsoft®Windows®7Ultimate、64ビット
プロセッサ Intel®Corei3-2120、3.3GHz、3Mキャッシュ チップセット Intel®Q67 メモリ 2×2GBDIMM、トータル4GB DDR3、1066MHz、PC3-8500 サウンド LineInコネクタ、LineOutコネクタ、MicInコネクタ リムーバブル・ハード・ ディスク・ドライブ 3.5型、500GB以上、シリアルATA、7200RPM 光学ドライブ 内蔵DVD±R/RW 外部ディスプレイ・ ポート DVI-I（プライマリ−デジタルとアナログ出力） コネクタ×1、VGAコネクタ×1 外部ディスプレイの 解像度 プライマリ・ディスプレイとセカンダリ・ディスプ レイごとに32ビット・カラーで最大1920×1200、 ノンインタレース ネットワーク・ポート 10/100/1000LAN×2、RJ-45コネクタ USBポート USB2.0ポート×5、USB3.0ポート×2、 BIOSで無効にすることも可能 統合制御 項目 概要 フロント・パネル・ ディスプレイ サイズ：15型（対角：38.1cm） タイプ：バックライト付きアクティブ・マトリックス・ カラーTFTLCD 解像度：1024×768 同時表示機能 フロント・パネル・ディスプレイと1台の外部ディス プレイを、1024×768の解像度で同時に使用可能 前面パネル 汎用ノブ、専用ホット・キー、水平方向および垂直 方向のスケーリングとスクロール用のつまみ タッチ・スクリーン Opt.18で利用可能。前面パネルの操作ボタンで オン／オフ可能
iView（Integrated View）機能 項目 概要 TLA本体の構成要件 GPIB-iView™（Opt.1C） USB-iView™（Opt.2C） TLAシステムに接続できる テクトロニクス・オシロ スコープの台数 1 接続できる オシロスコープ 100機種以上。対応可能なオシロスコープの 詳細については、当社ウェブ・サイト（www. tek.com/ja/products/logic_analyzers/ link.html）を参照 TLA側の接続 USB、TriggerIn、TriggerOut、 ClockOut オシロスコープとの接続 GPIB-iView™ （Opt.1C） GPIB、TriggerIn、TriggerOut、 ClockIn（装備されている場合） USB-iView™ （Opt.2C） USBデバイス・ポート、TriggerIn、 TriggerOut セットアップ iViewウィザードで自動的に設定可能 データの相関 オシロスコープによるデータの取込みが終了 すると、データは自動的にTLAに送られ、 TLAで取込んだデータと時間相関をとって 表示 デスキュー iView用接続ケーブルを使用している場合は、 オシロスコープとTLAのデータは自動的に デスキューされ、時間相関をとって表示 GPIB-iView™（Opt.1C） オシロスコープ接続 ケーブル長 2m USB-iView™（Opt.2C） オシロスコープ接続 ケーブル長 2m（USBケーブル1.7m） シンボルのサポート 項目 概要 シンボルの数／レンジ 無制限（制限要素はTLAで使用可能な仮想メモリ 量のみ） サポートされる オブジェクト・ファイル のフォーマット IEEE695、OMF51、OMF86、OMF166、 OMF286、OMF386、COFF、Elf/Dwarf1& 2、Elf/Stabs、TSF（ソフトウェア開発ツール が生成する出力が上記のいずれかのフォーマット でない場合、ASCIIファイル・フォーマットである TSF（Tektronixsymbolfile）にてサポート可能。 TSFファイルについては、TLAユーザ・ マニュアルを参照。フォーマットがリストにない 場合は当社担当営業にご連絡ください。 外部機器とのインタフェース 項目 概要 システム・トリガ出力 システム・トリガ発生時にアサート （TTL互換、50Ωバック・ターミネーション、 BNCコネクタ） システム・トリガ入力 アサート時にシステムをトリガ （TTL互換、スレッショルドは0.5～1.5Vの範囲で 調整可能、アクティブLOW、エッジ・センス、 立下りエッジでラッチ、BNCコネクタ） 外部信号出力 トリガ設定にて外部機器をコントロール可能 （TTL互換、50Ωバック・ターミネーション、 BNCコネクタ） 外部信号入力 外部信号によるアーム、あるいはシステムをトリガ 可能 （TTL互換、スレッショルドは0.5～1.5Vの範囲で 調整可能、レベル・センス、BNCコネクタ） 電源 項目 概要 電圧／周波数 90～264VAC（47～63Hz） 消費電力 最大400W 環境条件 項目 概要 温度 動作時：＋5～＋45℃ 非動作時：−20～＋60℃ 湿度 動作時：20～80%相対湿度（結露のないこと） 非動作時：8～80%相対湿度（結露のないこと） 湿球最高温度：＋29℃ 高度 動作時：最高3,000m、1,500m以上では300m につき1℃の割合で最高動作温度が低下 非動作時：最高12,000m 安全性 UL61010-1:2004、CAN/CSA-C22.2 No.61010-1:2004、EN61010-1:2001、 IEC61010-1:2001 寸法／質量 寸法 mm 高さ 297 幅 437 奥行 387 質量 kg 本体 TLA6401型 13.5 TLA6402型 13.9 TLA6403型 14.3 TLA6404型 14.7
入力特性 項目 概要 スレッショルド 選択レンジ −2.0～＋4.5V（5mVステップ） スレッショルドのプリセット値−TTL（1.5V）、 CMOS（1.65V）、ECL（−1.3V）、PECL（3.7V）、 LVPECL（2.0V）、LVCMOS1.5V（0.75V）、 LVCMOS1.8V（0.9V）、LVCMOS2.5V（1.25V）、 LVCMOS3.3V（1.65V）、LVDS（0V）、 ユーザ定義 チャンネルの スレッショルド 選択単位 チャンネルごとに設定可能 スレッショルド確度 （23±5℃） スレッショルド電圧設定の ±（50mV＋スレッショルド電圧設定の1%） スレッショルド確度 （全レンジ） ±(80mV＋2%) 入力電圧レンジ 動作時 −2.5～＋5.0V 非破壊電圧 −4.5～＋13V 最小入力電圧 スイング 300mV（P5910型、P5960型） ステート解析特性 項目 概要 最高ステート･ クロック･レート 333MHz（標準） 667MHz（オプション） 最高データ・レート 667Mbps（標準） 1333Mbps（オプション） タイムスタンプ付 ステート・メモリ長 2Mビット、4Mビット、8Mビット、16Mビット、 32Mビット、64Mビット セットアップ＆ ホールド時間選択範囲 クロック・エッジの前15ns～クロック・エッジの 後7.5ns（20psステップ） セットアップ／ホールド時間ウィンドウ シングル・ チャンネル 260ps（代表値）（P5910型、P5960型） 最小クロック・ パルス幅 250ps（P5910型、P5960型） タイミング解析特性 項目 概要 MagniVuによる タイミング分解能 最大40ps。80ps、160ps、320ps、640ps から選択可能 MagniVuタイミング・ メモリ長 チャンネルあたり128Kビット （トリガ・ポジション可変） メイン・タイミング 分解能（ハーフ／フル・ チャンネル） 312.5ps／625ps～50ms グリッチ・ストレージ時 のメイン・タイミング 1.25ns～50ms メイン・タイミングの メモリ長（ハーフ／ フル・チャンネル、 タイムスタンプ付、 トランジション・ ストレージ使用の有無に は無関係） チャンネルあたり4/2Mビット、8/4Mビット、 16/8Mビット、32/16Mビット、64/32Mビット、 128/64Mビット グリッチ・ストレージ時 のメイン・タイミングの メモリ長 最大で搭載のメイン・メモリ長の半分 チャンネル間スキュー 160ps（代表値）（P5910型、P5960型） 検出可能パルス幅／ グリッチ幅 （単一チャンネル） 250ps（P5910型、P5960型） 最小検出可能 セットアップ ／ホールド時間違反 80ps 最小検出可能複数 チャンネル・トリガ・ イベント サンプル周期＋チャンネル間スキュー アナログ解析特性 項目 概要 周波数帯域 2GHz（代表値）（P5910型、P5960型） 減衰比 10：1または5：1 オフセットとゲイン （確度） ±80mV、信号振幅の±2% Run/Stop要件 なし、アナログ出力は常時アクティブ iCapture アナログ出力 外付けの当社オシロスコープに接続可能。アナログ 出力用BNCケーブルは、低損失、10：1、長さ 91cm。基本的なアナログ・マルチプレクサ機能は、 TLA6400シリーズに標準で装備されており、 4つの固定されたチャンネル入力信号iCapture アナログ出力BNCに出力する。出力は他のロジック・ アナライザ・チャンネルに切り替えることはできない。 Opt.AMはアナログ・マルチプレクサをフルにコン トロールでき、任意の4つのロジック・アナライザ・ チャンネル入力信号をiCaptureアナログ出力BNC に出力できる。
